Трехэтажный жилой дом по ул. Свободы в г. Бабаево

Трехэтажный жилой дом по ул. Свободы в г. Бабаево

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

.1 Генплан. Благоустройство территории

.2 Объемно-планировочное решение

.3 Архитектурно-конструктивное решение

.4 Наружная и внутренняя отделка

.5 Инженерные коммуникации

.5.1 Водоснабжение

.5.2 Газоснабжение

.5.3 Бытовая канализация

.5.4 Отопление

.5.5 Вентиляция

.5.6 Электроснабжение

.5.7 Силовое электрооборудование

.5.8 Электроосвещение

.5.9 Наружное освещение

.5.10 Телевидение

.6 Теплотехнический расчет ограждающих конструкций

.6.1 Теплотехнический расчет наружной стены здания

.6.2 Теплотехнический расчет чердачного перекрытия

.6.3 Окна (стеклопакеты из ПВХ профиля)

. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ

.1 Расчет фундамента

.1.1 Выбор типа фундамента и определение глубины заложения

.1.2 Сбор нагрузок

.1.3 Определение ширины подошвы фундамента

.1.4 Расчет осадки фундамента

. ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

.1 Область применения

.2 Технология и организация выполнения работ

.2.1 Каменные работы

.2.2 Монтаж плит перекрытий

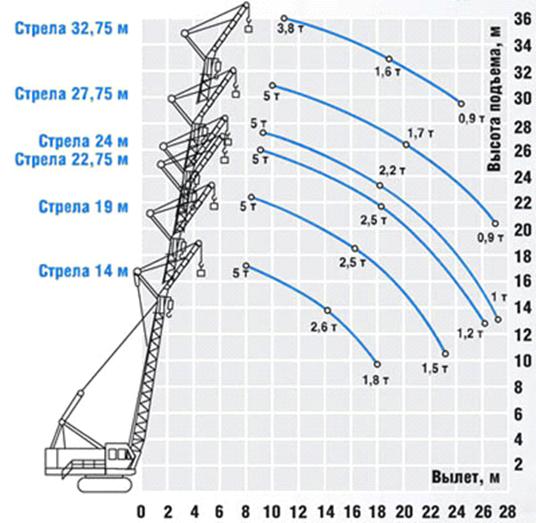

.2.3 Подбор монтажного крана

.2.4 Материально-технические ресурсы

.3 Требования к качеству и приемке работ

.3.1 Требования к качеству каменных работ

.3.2 Требования к качеству монтажных работ

.4 Техника безопасности

.4.1 Каменные работы

.4.2 Монтажные работы

.5 График производства работ

.6 Калькуляция

.7 Технико-экономические показатели

. ОРГАНИЗАЦИОННЫЙ РАЗДЕЛ

.1 Общие данные

.1.1 Характеристика условий строительства

.1.2 Природно-климатические условия строительства

.2 Описание методов выполнения основных СМР с указаниями по технике безопасности

.2.1 Подготовительный и основной периоды строительства

.2.2 Земляные работы

.2.3 Устройство фундаментов

.2.4 Монтаж здания

.2.5 Отделочные работы

.2.6 Перечень актов на скрытые работы

.2.7 Транспортные работы

.2.8 Указания по охране труда

.3 Расчет численности персонала строительства

.4 Обоснование потребности и выбор типов временных зданий и сооружений

.5 Расчет потребности в воде и определение диаметра труб временного водопровода

.6 Расчет потребности в электроэнергии

.7 Расчет потребности в сжатом воздухе и определение сечения разводящих трубопроводов

.8 Определение потребности в кислороде

.9 Расчет потребности в тепле

.10 Расчет потребности в транспортных средствах

.11 Расчет потребности в складских помещениях

.12 Технико-экономические показатели проекта производства работ

. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА

.1 Меры пожарной безопасности на строительной площадке

.2 Удаление твердых бытовых отходов

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ВВЕДЕНИЕ

Темой выбранной мною выпускной квалификационной работы является «Трехэтажный жилой дом по ул. Свободы в г. Бабаево».

Графическая часть проекта, оформление пояснительной записки, расчеты выполнены на ПК с использованием систем АutoCAD, Word, Excel, различных программ и других технических средств, позволяющих автоматизировать подобного рода проектные работы.

Жилищная проблема была и остается одной из важнейших проблем для Российской Федерации и Вологодской области в частности. Единственно правильный путь преодоления настоящей проблемы - интенсивное строительство жилых домов. Строительство, являясь материалоемким, трудоемким, капиталоемким, энергоемким и наукоемким производством, содержит в себе решение многих локальных и глобальных проблем, от социальных до экологических. Сокращение затрат в архитектуре и строительстве осуществляется рациональными объемно - планировочными решениями зданий, правильным выбором строительных и отделочных материалов, облегчением конструкции, усовершенствованием методов строительства. При выполнении данной дипломной работы я постарался рассмотреть и решить данные вопросы.

Основные климатические характеристики района в соответствии с данными [1] и [2] следующие:

климатический район II;

температура наружного воздуха наиболее холодной пятидневки - 31°С;

продолжительность отопительного периода - 231 дней;

нормативное значение ветрового давления - 0,23 кПа;

снеговой район V.

Для данного здания (II уровень ответственности согласно ГОСТ 54257-2010) принят коэффициент надежности по назначению n=1.

. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

1.1 Генплан. Благоустройство территории

Площадка для строительства жилого дома находится в г. Бабаево. Отведенная территория свободна от построек. Площадка генплана имеет прямоугольную форму.

За отметку ±0.000 принимается уровень чистого пола первого жилого этажа, абсолютная отметка которого +140,400.

Комплекс мероприятий по благоустройству территории проектируемого жилого дома направлен на создание комфортных условий проживания населения, отвечающих утвержденным нормативам и включает в себя следующие виды работ:

озеленение дополнительно к существующему всех свободных от застройки покрытий, площадок, участков путем посадки деревьев, кустов групповой и рядовой посадки, устройства газонов с засевом их травосмесью;

- понижение бортового камня до 5 см в местах, предусмотренных для съезда инвалидов и маломобильных групп населения.

- устройства необходимых площадок внешнего благоустройства различного назначения:

площадка для детей школьного и дошкольного возраста;

площадка для отдыха взрослого населения на открытом воздухе;

хозяйственная площадка;

площадка для мусороконтейнеров;

площадка для временной стоянки автомобилей;

Для возможности отвода ливневых и талых вод с проездов и площадок выполнена вертикальная планировка методом проектных горизонталей с сечением рельефа через 0,1 м по принципу максимального приближения к существующему рельефу с учетом инженерно-геологических условий и в увязке с окружающей средой. Отвод поверхностных вод с территории осуществляется в существующие дождеприемники и далее в существующую систему ливневой канализации. План организации рельефа увязан с благоустройством существующих зданий, улиц и проездов.

Комплекс работ по благоустройству предусматривает устройство асфальтобетонных проездов, тротуаров с укладкой бордюрного камня, площадки для отдыха, детской площадки, хозяйственных площадок.

Генеральный план выполнен в соответствии с основными требованиями норм и правил проектирования, градостроительных решений в увязке с существующей застройкой и окружающей средой.

1.2 Объемно-планировочное решение

Объемно-планировочные решения приняты в соответствии с требованиями строительных норм и правил.

В многоквартирном жилом доме в г. Бабаево запроектировано 18 квартир. Здание в плане прямоугольное трехэтажное, высота помещений 2,5 м, имеется холодный чердак, подвал высотой 2,11 м. Проветривание квартир и коридоров естественное, а так же через блоки вытяжной вентиляции, расположенных в санузлах и кухнях. Помещение чердака проветривается и освещается при помощи слуховых окон. В здании 3 этажа, на каждом этаже 2 однокомнатные, 2 двухкомнатные и 2 трехкомнатные квартиры. Сообщение между этажами происходит с помощью лестничной клетки. Класс здания II, степень огнестойкости II, степень долговечности II.

Жилая площадь - 498,6 м2.

Площадь застройки - 462,1 м2.

Строительный объем - 5777,5 м3.

Объемно-планировочным решением предусмотрено максимальное объединение санузлов в блоки с целью уменьшения протяженности внутренних инженерных сетей, в частности водопровода и канализации.

Здание главным фасадом ориентировано на запад, что обеспечивает оптимальную продолжительность инсоляции жилых комнат, соответствующую [4]. Теплозащита дома выполнена с учетом требований [3]. Стены жилого дома многослойные. В качестве утеплителя используется экструдированный пенополистирол БАСФ. Жилые комнаты, кухни запроектированы с естественным боковым освещением через окна.

1.3 Архитектурно-конструктивное решение

Класс ответственности здания - II.

Принятые в проекте конструктивные решения отражены в таблице 1.1.

Таблица 1.1 - Конструктивные решения

1.4 Наружная и внутренняя отделка

Внутренние отделочные работы

Потолки в квартирах - затирка цементным раствором и водоэмульсионная окраска. Стены в жилых помещениях оштукатуриваются и оклеиваются обоями; на кухнях, в санузлах и внеквартирных коридорах - улучшенная штукатурка с последующей окраской водоэмульсионными красками. Полы - в жилых помещениях - линолеум, в санузлах, внеквартирных коридорах, лестничных площадках - керамическая плитка, на лоджиях - стяжка из цементного раствора.

В кухнях выполняется фартук из глазурованной плитки высотой 600 мм на расстоянии 800 мм от пола по фронту оборудования. Стены оклеиваются водостойкими обоями.

В санузлах и в ванных комнатах выполняется облицовка стен глазурованной плиткой на высоту 1,8 м, выше - водоэмульсионная окраска, потолки - водоэмульсионная окраска, полы - керамическая плитка.

В тамбурах входов - известковая окраска стен по штукатурке, известковая побелка потолков.

Наружные отделочные работы

Несущие стены жилого дома утеплены экструдированным пенополистиролом и облицованы силикатным утолщенным лицевым кирпичом. Цоколь из ж/б блоков толщиной 600 мм оштукатуривается водостойкой штукатуркой и окрашивается. Наружные входные двери, решетки слуховых окон, подшивка карниза, лобовая доска окрашены пентафталевой эмалью ПФ-115 ГОСТ 6465-76 за два раза. Оконные отливы из оцинкованной стали с полимерным покрытием. Ограждения лоджий кирпичные.

1.5 Инженерные коммуникации

.5.1 Водоснабжение

Водоснабжение осуществляется от проектируемой сети водопровода 2Ø150. Ввод в здание выполняется из труб ПНД ПЭ100 диаметром 100 мм по ГОСТ 18599-81. Холодное водоснабжение запроектировано от внутриквартального коллектора водоснабжения с двумя вводами. Вода подается по внутридомовому магистральному трубопроводу, расположенному в подвальной части здания, который изолируется и покрывается алюминиевой фольгой.

Горячее водоснабжение - централизованное, от водоподогревателя, установленного в тепловом пункте.

1.5.2 Газоснабжение

Проектом предусмотрена установка бытовых газовых 4 конфорочных плит для нужд пищеприготовления в каждой квартире. В помещении установки газового оборудования предусмотрено окно и вытяжная вентиляция через вентканал.

Прокладка газопровода выполняется открытой. Крепление газопровода к стенам и перекрытиям предусмотрено при помощи кронштейнов и хомутов.

При проходе через стены и перекрытия газопровод прокладывается в гильзах из электросварных труб. Гильза должна выступать не менее чем на 3 см от пересекаемой конструкции.

1.5.3 Бытовая канализация

Канализация выполняется внутридворовая с врезкой в колодцы внутриквартальной канализации. Отвод сточных вод осуществляется внутренней системой канализации через выпуски в дворовую сеть. Трубы ГОСТ 6942-98.

1.5.4 Отопление

Теплоснабжение существляется от наружной теплосети, проложенной к зданию в непроходном канале. Система отопления двухтрубная с нижней разводкой в подвале. Отопительные приборы - чугунные радиаторы типа МС 140-108, трубы - водогазопроводные.

1.5.5 Вентиляция

Предусмотрена вентиляция с естественным побуждением. Естественная - через форточки и открытые окна и естественно вытяжная - загрязнённый воздух удаляется из помещения через специальные каналы.

Вытяжные каналы выводятся на кровлю.

1.5.6 Электроснабжение

Энергоснабжение выполняется от городской подстанции, от существующих электросетей, напряжение 220/380 В.

.5.7 Силовое электрооборудование

В электрощитовой дома устанавливаются ВРУ вводная панель, распределительная панель. На этажах в нишах монтируются совмещенные щитки, в которых размещаются счетчики общеквартирного учета, УЗО на вводе в квартиру, автоматы защиты групповых линий.

1.5.8 Электроосвещение

Величины освещенности приняты согласно [6] и [7]. Проектом предусмотрено рабочее и эвакуационное освещение лестничных клеток, управляемое автоматическими выключателями с выдержкой времени и автоматически от фотодатчика. Ремонтное на 36 В - в тепловом узле и электрощитовой.

1.5.9 Наружное освещение

Наружное освещение проездов предусмотрено консольным светильником типа ЖКУ16, с натриевыми лампами ДНАТ-250, установленными на железобетонных опорах.

1.5.10 Телевидение

Здание находится в зоне действия ретрансляционной телевизионной станции. Для приема телевизионной программы предусмотрена установка антенн коллективного пользования типа АТКГ. Телевизионные сети выполнены кабелями РК 75-9-12 от телеантенн до распределительных коробок на этажах. Для защиты телеантенн от опасных перенапряжений предусматривается их заземление.

1.6 Теплотехнический расчет ограждающих конструкций

.6.1 Теплотехнический расчет наружной стены здания

Проект строительства жилого дома в г. Бабаево предусматривает возведение многослойных наружных стен. Толщина стен 580 мм.

Исходные данные:

облицовочный слой кладки - силикатный кирпич толщиной 120 мм;

внутренний слой кладки - керамический камень толщиной 380 мм;

утеплитель - экструдированный пенополистирол БАСФ, l=0,03 Вт/м×к;

район строительства - г. Бабаево;

жилой дом

Параметры воздуха:

внутренняя температура tв =+21 оС;

относительная влажность 55-60%;

расчетная зимняя температура tн= -31 оС.

Конструкция наружной стены представлена на рисунке 1.1.

Рисунок 1.1 - Конструкция наружной стены

- штукатурка; 2 - керамический камень; 3 - утеплитель; 4 - облицовка из кирпича.

Теплотехнический расчет выполняется исходя из условия:

 (1.1)

где R0тр - базовое значение требуемого сопротивления теплопередаче ограждающей конструкции, м·°С/Вт, следует принимать в зависимости от градусо-суток отопительного периода, °С·сут/год, региона строительства и определять по таблице 3 [3];

mp - коэффициент, учитывающий особенности региона строительства. В расчете по формуле (1.1) для кирпичных стен принимаем mp =1.

Градусо-сутки отопительного периода, °С·сут/год, определяют по формуле:

, (1.2)

где tот, zот - средняя температура наружного воздуха, °С, и продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С по [1];

tв - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3[3]:

tв=+21 оС,

tот= -3,8 оС;

zот =231 сут/год

ГСОП=(21-(-3,8))·231=5728,8 °С·сут

По табл. 3 [3] найдем

тр = a·ГСОП + b=0,00035∙5728,8+1,4=3,405 м2×оС/Вт

Фактическое сопротивление теплопередаче многослойной ограждающей конструкции Ro, м2×°С/Вт следует определять по формуле:

, (1.3)

где aв - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м2·°С), принимаемый по таблице 4 [3].

Rк - термическое сопротивление ограждающей конструкции, м2×°С/Вт;

aн - коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции. Вт/(м×°С), принимаемый по табл. 6* [10].

к = R1 + R2 + ... + Rn,            (1.4)

где R1, R2, ..., Rn - термические сопротивления отдельных слоев ограждающей конструкции, м2 ×°С/Вт, определяемые по формуле:

, (1.5)

где d - толщина слоя, м;

l - расчетный коэффициент теплопроводности материала слоя, Вт/(м×°С), принимаемый по прилож. 3* [10].

Найдем фактическое сопротивление теплопередаче многослойной ограждающей конструкции:

слой - штукатурка из сложного раствора t=20 мм, l=0,87 Вт/мС;

слой - керамический камень t=380 мм, l=0,64 Вт/мС;

слой - утеплитель экструдированный пенополистирол, l=0,03 Вт/мС;

слой - силикатный пустотный лицевой кирпич t=120 мм, l=0,81 Вт/мС.

Ro =1/8,7+0,02/0,87+0,38/0,64+δ3/0,03+0,12/0,81+1/23=3,405 Вт/(м ×°С)

Отсюда d3=0,075 м. Принимаем толщину утеплителя 80 мм.

Фактическое сопротивление теплопередаче наружной стены:

Rфакт =1/8,7+0,02/0,87+0,38/0,64+0,08/0,03+0,12/0,81+1/23=3,79 Вт/(м ×°С)

факт > Roтр (3,79 Вт/(м ×°С) > 3,405 Вт/(м ×°С))

Условие выполняется

.6.2 Теплотехнический расчет чердачного перекрытия

Исходные данные:

слой - железобетонная многопустотная плита, δ=220 мм;

слой - пароизоляция, t=0,00015 мм;

слой - утеплитель - ISOVER OL-E;

слой - стяжка из цементно-песчаного раствора δ=30 мм;

внутренняя температура tв=+21 оС

Конструкция покрытия представлена на рисунке 1.2.

Рисунок 1.2 - Конструкция перекрытия чердака:

-железобетонная многопустотная плита; 2- пароизоляция; 3 -утеплитель; 4 - стяжка

Градусо-сутки отопительного периода определим по формуле (1.2)
ГСОП=5728,8 °С·сут

По табл. 3 [3] найдем

тр = a·ГСОП + b=0,00045∙5728,8+1,9=4,478 м2×оС/Вт

Фактическое сопротивление теплопередаче многослойной ограждающей конструкции Ro, м2×°С/Вт определим по формуле (1.3).

Найдем фактическое сопротивление теплопередаче многослойной ограждающей конструкции:

1слой - железобетонная многопустотная плита, ll =2,04 Вт/мС;

слой - пароизоляция - пленка полиэтиленовая, t=0,00015 мм, l =0,04 Вт/мС;

слой - утеплитель - ISOVER OL-E, ll =0,039 Вт/мС;

слой - стяжка из цементно-песчаного раствора δ=30 мм, ll =0,93 Вт/мС.;

Ro =1/8,7+0,22/2,04+0,00015/0,04+δ3/0,039+0,03/0,93+1/12=4,478 Вт/(м ×°С)

Отсюда d3=0,165 м. Принимаем толщину утеплителя 200 мм.

Фактическое сопротивление теплопередаче чердачного перекрытия:

Ro =1/8,7+0,22/2,04+0,00015/0,04+0,2/0,039+0,03/0,93+1/12=5,47 Вт/(м ×°С)

1.6.3 Окна (стеклопакеты из ПВХ профиля)

R0тр = a·ГСОП + b=0,000075∙5728,8+0,15=0,58 м2×оС/Вт

Выбираем двухкамерный стеклопакет из ПВХ профиля с тройным остеклением с приведённым сопротивлением теплопередаче не менее R0тр = 0,58 м2×оС/Вт и наиболее близким по своему значению к нашему.

2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ

.1 Расчет фундамента

.1.1 Выбор типа фундамента и определение глубины заложения

Проектируемый жилой дом в г. Бабаево является трехэтажным, имеет многослойные кирпичные стены, железобетонные перекрытия, холодный чердак и подвал.

По данным инженерно-геологических изысканий подземные воды обнаружены на глубине 0,1-0,9 м от поверхности земли, что совпадает с абсолютной отметкой 137,0. Грунтовые воды ненапорные, слабоагрессивны к бетону нормальной плотности W4, не агрессивны и слабоагрессивны к железобетонным конструкциям. Нормативная глубина промерзания - 150 см. Грунты относятся к сильнопучинистым. Геологические условия представлены в приложении 2.

В жилом доме сборный железобетонный ленточный фундамент. Ширина блоков под наружные стены принята 600 мм, под внутренние - 400 мм.

Определим глубину заложения фундаментов, учитывая климатические и грунтовые условия на строительной площадке. Для этого по карте находим, что нормативная глубина промерзания глинистых и суглинистых грунтов для Бабаево dfn = 1,5 м.

Коэффициент влияния теплового режима здания Кn=0,8 для отапливаемых зданий с подвалом и температурой примыкающих помещений 00С. Тогда расчетная глубина сезонного промерзания грунта:

=dfn×Кn (2.1)

=1,5×0,8=1,2 м.

Определим величину dw=df +2=1,2+2=3,2 м.

Для глинистых грунтов по таблице 5.3 [1] при dw=0,9 м < df +2=3,2 м глубина заложения фундамента должна быть не менее df=1,2 м.

Определим отметку низа фундаментов исходя из конструктивных особенностей.

Глубина заложения в здании с подвалом должна быть не менее 0,5 м от уровня пола подвала:

=db+0,5 м, (2.2)

где db- глубина подвала: db = отм. планировки - Hподв.

Пол первого этажа имеет отметку 0,000 м, толщина пола hсf =0,1 м, высота фундаментной подушки равна 0,3-0,5 м, фундаментных блоков - 0,6 м. Минимальное заглубление подошвы фундамента от низа пола для ленточного фундамента составляет принимаем 0,5 м.=-1,200-(-2,440)+0,5=1,74 м.

Определим глубину заложения фундамента исходя из геологических условий строительной площадки. Основанием фундамента будет служить ИГЭ №2 (см. рисунок 2.1). Фундамент должен заходить в толщу грунта основания не менее чем на 0,5 м.

= hсл + 0,5 м=1,4+0,5=1,9 м

Так как слои грунта располагаются не строго горизонтально, то глубину заложения принимаем с некоторым запасом: d=2,13 м от планировочной отметки земли.

Рисунок 2.1 - Схема для определения глубины заложения фундамента

2.1.2 Сбор нагрузок

Выполним расчет по двум сечениям:

сечение 1-1 под наиболее нагруженным участком внутренней несущей стены по оси Б. Сечение представлено на рисунке 2.2.

- сечение 2-2 по наружной стене по оси 1. Сечение представлено на рисунке 2.3.

Рисунок 2.2 - Расчетная схема сечения 1-1

Рисунок 2.3 - Расчетная схема сечения 2-2

Сбор нагрузки от покрытия и перекрытия выполняем в табличной форме.

Таблица 2.1 - Сбор нагрузки от перекрытия 1 этажа, кН/м

Наименование нагрузки    Нормативное значение    Расчетное

Таблица 2.2 - Сбор нагрузки от междуэтажного перекрытия, кН/м

Наименование нагрузкиНормативное значениеРасчетное

Таблица 2.3 - Сбор нагрузки на чердачное перекрытие, кН/м

Наименование нагрузкиНормативное значениеРасчетное

Таблица 2.4 - Сбор нагрузки от кровли, кН/м

Наименование нагрузкиНормативное значениеРасчетное

Снеговая нагрузка:

нормативное значение:

= 0,7 ce ct m Sg , кН/м2 (2.3)

где ce = 1,0, ct = 1,0, μ=1 для кровли с уклоном меньше 30º.

S0=0,7∙1∙1∙1∙3,2=2,24 кН/м2,

расчетное значение: S=1,4∙2,24=3,14 кН/м2.

Полная нагрузка на уровне подошвы фундамента.

По сечению 1-1:

Нагрузка от перекрытия:

(qтабл2.1+qтабл2.2×2+qтабл2.3+qтабл2.4/cos25)×(L1+L2)/2, (2.4)

нормативное значение:

(7,33+7,34×2+4,34+2,49/cos25)×(5,73+6,93)/2=184,19 кН/м

расчетное значение:

(8,37+8,35×2+4,87+3,41/cos25)×(5,73+6,93)/2=213,34 кН/м

. Нагрузка от конструкции стены

нормативное значение:

Нст×dст·rст+Ншт×dшт×rшт=9,33×0,38×18+9,33·0,02·18·2=70,53 кН/м

расчетное значение:

Нст×dст×rст×gf×gn + Ншт×dшт×rшт×gf×gn =70,53×1,1=77,58 кН/м

3.
Нагрузка от фундамента

- нормативное значение:

Нф×dф×rф=3,0×0,4×22=26,4 кН/м

расчетное значение:

Нф×dф×rф×gf ×gn =26,4×1,1×1=29,04 кН/м

4.       Нагрузка от деревянных ферм (брус 150х150 мм, Lобщ=38,56 м):

- нормативное значение:

ф×bф×lф×rф/а×cos64=0,15×0,15×38,56×5/3,52×0,43=2,87 кН/м

а - шаг ферм

расчетное значение:

ст×bст×lcт×rст/а×cos64×gf ×gn =2,87×1,1×1=3,15 кН/м

. Итого по сечению 1-1:

·   нормативное значение: 184,19+70,53+26,4+2,87=283,99 кН/м

·   расчетное значение: 213,34+77,58+29,04+3,15=323,11 кН/м

По сечению 2-2:

1. Нагрузка от конструкции кровли:

(qтабл2.4/cos25)×L3/2, (2.5)

- нормативное значение:

(2,49/cos25)×4,33/2=5,94 кН/м

- расчетное значение:

(3,41/cos25)×4,33/2=8,15 кН/м

2. Нагрузка от конструкции стены

·   нормативное значение:

Нст×dст·rст+Ншт×dшт×rшт+Нут×dут×rут = 8,8×0,38×18+8,8×0,12×18+8,8×0,08×0,45+3,03×0,58×18+8,8·0,02·18=114,32 кН/м

- расчетное значение:

Нст×dст·rст×gf×gn +Ншт×dшт×rшт×gf×gn +Нут×dут×rут×gf×gn =114,32×1,1=125,75 кН/м

3. Нагрузка от фундамента

- нормативное значение:

Нф×dф×rф=3,0×0,6×22=39,6 кН/м

- расчетное значение:

Нф×dф×rф×gf ×gn =39,6×1,1×1=43,56 кН/м

4. Итого по сечению 2-2:

·   нормативное значение: 5,94+114,32+39,6=159,86 кН/м

·   расчетное значение: 8,15+125,75+43,56=177,46 кН/м

2.1.3 Определение ширины подошвы фундамента

Из конструктивных соображений в дипломном проекте отметка подошвы фундамента по оси Б принята -3,330 м. Расчет выполняем по расчетным характеристикам 2-го несущего слоя (супесь тугопластичная).

Расчетное сопротивление грунта под подошвой R:

 (2.6)

где  и        -        коэффициенты, условий работы, принимаемые по табл. 3 [8];         -        коэффициент, принимаемый равным: k = 1, если прочностные характеристики грунта (j и с) определены по результатам испытаний;

-        коэффициенты, принимаемые по табл. 4 [8];

     -        коэффициент, принимаемый равным:

при b < 10 м - =1;     -        ширина подошвы фундамента, м;

     -        осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии подземных вод определяется с учетом взвешивающего действия воды), кН/м3;

     -        то же, залегающих выше подошвы;

     -        расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа (тс/м2); -        глубина заложения фундаментов бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле:

, (2.7)

где  - толщина слоя грунта выше подошвы со стороны подвала, м, =0,79 м;

 - толщина конструкции пола подвала, м, =0,1 м;

- расчетное значение удельного веса конструкции пола подвала, кН/м3,

=20 кНм3;

- глубина подвала от уровня планировочной отметки,  = 1,24 м.

=1,2; =1,1;

, , ;

k = 1;

;

По сечению 1-1:

м

Примем b=1,4 м.

R=

=251,92 кН/м2

Нормативная нагрузка по сечению 1-1 на уровне подошвы фундамента:

Nn1-1=283,99 кН/м. Требуемая ширина подошвы фундамента:

тр=1,05×Nn1-1/(Rо-g×H1), (2.8)

где g - плотность грунта на уступах с учетом плотности уступов и конструкции полов, принимаем g=20 кН/м3;

,05 - коэффициент, учитывающий внецентренное нагружение стен;

H1 - расстояние от подошвы фундамента до уровня пола подвала, м.

bтр1-1=1,05×283,99/(251,92-20·0,89)=1,27 м.

Окончательно принимаем с небольшим запасом bф=1,4 м.

По сечению 2-2:

м

Примем b=1,0 м.

R=

=267,5 кН/м2

Нормативная нагрузка по сечению 2-2 на уровне подошвы фундамента:

Nn2-2=159,86 кН/м. Требуемая ширина подошвы фундамента:

bтр1-1=1,05×159,86/(267,5-20·0,89)=0,7 м.

Окончательно принимаем с небольшим запасом bф=1,0 м.

2.1.4 Расчет осадки фундамента

Расчет осадки выполняем под самой нагруженной стеной (сечение 1-1). Осадка основания по сечению 1-1 определяется методом элементарного послойного суммирования по формуле:

=b×å(szpi×hi/Ei), (2.9)

где b - безразмерный коэффициент, равный 0,8;

szpi - среднее значение дополнительного вертикального нормального напряжения в i-ом слое грунта, равное полусумме указанных напряжений на верхней и нижней границах слоя по вертикали проходящей через центр фундамента;

hi - толщина i-го слоя грунта;

Ei - модуль деформации i-го слоя грунта.

Осадку рассчитываем в следующем порядке:

1. Грунты, лежащие ниже подошвы фундамента, разбиваем на слои, толщиной hi <0,4b=0,4×1,4=0,56 м.

. Определяем давление от собственного веса грунта по формуле

, (2.10)

.Определяем дополнительное давление по глубине по формуле:

, (2.11)

Природное давление определяется по формуле:

szqi=gi×zi, (2.12)

где gi - удельный вес i-го слоя грунта;

γ1=12,1 кН/м3

Согласно п. 5.6.40 [8] удельный вес грунтов, залегающих ниже уровня подземных вод, должен приниматься с учетом взвешивающего действия воды при коэффициенте фильтрации слоя грунта больше 1х105 м/сут и IL >0,25 (для глинистых грунтов).

С учетом взвешивающего действия воды:

γ1 =12,1-9,81=2,29 кН/м3

γ2 =21,8 -9,81=11,99 кН/м3

γ3=21-9,81=11,18 кН/м3

gw ∙hw =9,81∙8,2=80,44 кН/м3

γ4=26,95 кН/м3

γ5=20,9 кН/м3

zi - глубина заложения подошвы i-го слоя грунта.

Среднее давление под подошвой фундамента:

р=(Nст+Nф+Nгр)/А, (2.13)

где Nст - нагрузка от стены и перекрытий, Nст=294,07 кН/м;

Nф - уточненная нагрузка от фундамента;

По каталогу сборных железобетонных изделий выбрана подушка шириной b=1,4 м, высотой h = 0,3 м, длиной l =2,38 м и весом 19,0 кН. Конструкцию стены фундамента назначим из четырех фундаментных стеновых блоков шириной b = 0,4 м, высотой h = 0,58 м, длиной l =2,38 м. Вес каждого блока высотой 0,58 м составляет 13 кН и один блок шириной b = 0,4 м, высотой h = 0,28 м, длиной l =1,18 м весом 3,1 кН.

Вычислим вес 1 м длины фундамента:

Nф = 19,0/2,38+4∙13/2,38+1×3,1/1,18=32,46 кН/м.

Nгр - нагрузка от грунта и пола подвала, находящегося на выступах фундамента;

Принимая осредненное значение удельного веса конструкции пола равным 20 кН/м3, определим вес грунта на обрезе фундамента:

γгр=(0,1∙20+0,06∙2,29+0,73∙11,99)/(0,1+0,06+0,73)=12,24 кН/м3

Nгр =0,89∙12,24∙(1,4-0,4) =10,89 кН/м.

А - площадь фундамента.

р=(294,07+32,46+10,89)/1,4×1=241,01 кПа

Дополнительное вертикальное давление на основание:

р0=р-g×d , (2.14)

где g - удельный вес грунта, расположенного выше подошвы фундамента;

d - глубина заложения фундамента.

р0=241,01-(0,89×12,24+0,3×22)=223,52 кПа

Дополнительное вертикальное напряжение на глубине z от подошвы фундамента:

szрi=ai× р0 , (2.15)

где ai - коэффициент, принимаемый по таблице 5.8 [8] в зависимости от формы подошвы фундамента и относительной глубины, равной x=2×z/b.

Результаты расчета заносим в таблицу 2.5.

Таблица 2.5

Мощность активного слоя hакт=6,97 м (рисунок 2.4).

Осадка основания составит:

s=0,8×[83,39×5,67/14,5×103+30,1×1,3/17,0×103+24,65×2,0/34×103]=0,029 м=2,9 см.

Суммарная осадка составляет:

общ< su , (2.14)

где su - предельная деформация основания, принимаемая по таблице Д.1 [8] в зависимости от типа здания.

,9 см < 12 см - условие выполняется, т.е. осадка фундамента значительно меньше нормативной.

Рисунок 2.4 - Схема определения осадки основания

3. ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

3.1 Область применения

Данная технологическая карта разработана на производство кладочно-монтажного процесса трехэтажного жилого дома в г. Бабаево. Здание имеет размеры в осях 28,08 м х 13,2 м.

В состав работ, рассматриваемых технологической картой, входят:

кладочные работы (возведение стен);

монтажные работы;

теплоизоляционные работы;

заделка стыков в плитах перекрытия;

монтаж сборных железобетонных перемычек.

3.2 Технология и организация выполнения работ

.2.1 Каменные работы

Рабочее место каменщика при кладке стен включает участок возводимой стены и часть примыкающей к ней площади, в пределах которой размещают материалы, приспособления, инструмент и передвигается сам каменщик. Рабочее место каменщика состоит из трех зон: рабочей - свободной полосы вдоль кладки, на которой работают каменщики; зоны материалов - полосы, на которой размещают кирпич, раствор и детали, закладываемые в кладку по мере ее возведения; транспортной - в этой зоне работают такелажники, обеспечивающие каменщиков материалами и закладными деталями. Общая ширина рабочего места 2,5... 2,6 м.

При кладке кирпичных стен материал располагают вдоль фронта работ в чередующемся порядке, т. е. кирпич на поддонах, раствор в ящике, затем снова кирпич на поддонах и т. д. Чтобы удобно было подавать раствор на стены, расстояние между соседними ящиками с раствором не должно превышать 3...3,5 м, а располагать их необходимо длинной стороной перпендикулярно стене. Расставлять ящики вне зоны материалов и дальше 2 м от места укладки раствора в конструкцию не следует, так как при этом повышается физическая нагрузка на рабочего и увеличивается потеря раствора.

Запас кирпича или камня на рабочем месте должен соответствовать 2...4-часовой потребности в них. Раствор загружают в ящики непосредственно перед началом работы. Не следует загромождать рабочие места излишним количеством материалов и перегружать подмости и леса.

При кладке стен без облицовки поддоны с кирпичом и раствор в ящиках устанавливают в зоне материалов в один ряд. Если кладку выполняют с одновременной облицовкой керамическими камнями или плитами, то материалы в этом случае устанавливают в два ряда: в первом ряду располагают кирпич, во втором - облицовочный материал.

Для кладки простенков поддоны с кирпичом ставят против простенков, а ящики с раствором - против проемов; для столбов - кирпич располагают слева, а раствор - справа.

Кирпичную кладку начинают после возведения фундаментов, поэтому первое рабочее место каменщика находится на уровне земли или настила перекрытия. В зависимости от высоты кладки производительность труда каменщиков меняется: с увеличением высоты кладки от 0 до 60 см производительность повышается до наибольшей, а при высоте кладки 1,4 м - снижается до 20%. Рекомендуемая высота кладки, при которой производительность труда не падает ниже 50% от максимальной, находится в пределах от 0 до 1,1...1,2 м. С учетом этого кладку по высоте делят на ярусы, используя средства подмащивания 100% для организации рабочих мест на требуемом уровне. В качестве таких средств при производстве каменных работ применяют подмости и строительные леса, а также навесные площадки и другие инвентарные приспособления.

Подмости представляют собой рабочие площадки в виде настила на инвентарных опорах, позволяющие перемещаться по фронту работ и размещать на них необходимые материалы, приспособления и инструменты.

При каменных работах используют подмости различных типов, из которых устраивают ленточное замащивание вдоль стены, или сплошное, по всей площади между стенами здания. При ленточном замащивании ширину подмостей, устанавливаемых на захватке полосой вдоль стен, делают 2,5...2,6 м, что соответствует ширине рабочего места каменщика. Такие подмости должны иметь боковое ограждение. Если ширина помещений не превышает трехкратной ширины настила, т. е. 7,5...8 м, целесообразно устраивать не ленточное, а сплошное замащивание. На сплошных подмостях, для которых не требуется ограждения, удобнее работать и располагать материалы. Подмости должны иметь ограждения и приставные инвентарные лестницы для подъема по ним рабочих. Переносную площадку с ограждением применяют для кладки наружной стены лестничной клетки. На время кладки наружной стены площадку устанавливают непосредственно на внутренние поперечные стены лестничной клетки, возведенные до уровня подмостей каменщиков.

Процесс кладки, состоящий из многих рабочих операций, осуществляется не одним каменщиком, а звеном от двух до шести человек. В данном дипломном проекте для ведения кладки приняты звенья «двойки». Звено состоит из каменщика 4-го разряда и каменщика 3-го разряда. Каждое звено каменщиков снабжают определенным набором инструментов. Кирпичную кладку ведут операционно-расчлененным методом, т.е. расчленяя процесс на отдельные операции, выполняемые определенными рабочими. Каждый из них, специализируясь на одних и тех же операциях, в совершенстве овладевает рациональными приемами, что способствует повышению производительности труда и улучшению качества работы.

При возведении любых стен зданий каждое звено каменщиков работает на одной делянке. Здание разделено на 2 захватки, в первой захватке 2 делянки, на каждой делянке работает 2 звена «двойка». На второй захватке 4 делянки на каждой делянке работает 1 звено «двойка». Размеры делянок рассчитаны так, чтобы работающие не стесняли друг друга и чтобы не возникала необходимость перехода звеньев в течение смены на другие делянки. Обычно исходят из условия, что за смену кладка на делянке должна быть возведена на высоту яруса (1...1.2 м). При этом этаж должен делиться на целое число ярусов. С учетом этих условий размеры делянок, для простых стен толщиной 380 мм кирпича, рекомендуются для звена "двойка" длиной 11... 18 м, для стен толщиной 580 мм - 12…20 м.

Кладку стен и других конструкций выполняют в соответстии с правилами производства и приемки работ соблюдение которых обеспечивает требуемую прочность возводимых конструкций и высокое качество работ.

В процессе работы каменщик должен следить за тем, чтобы применялись кирпич и раствор, указанные в рабочих чертежах, проверять правильность перевязки и качество швов кладки, вертикальность, горизонтальность и прямолинейность поверхностей и углов, правильность установки закладных деталей и связей, качество поверхностей кладки (рисунок и расшивка швов, подбор кирпича для наружной версты неоштукатуриваемой кладки с ровными кромками и углами), а также качество применяемых материалов.

Кладку стен следует выполнять по рабочим чертежам.

При кладке наружных верстовых рядов причалку устанавливают для каждого ряда, а при кладке внутренней версты - через каждые 2-3 ряда. Чтобы причалка не провисала, под нее кладут на растворе маячные кирпичи через каждые 4-5 м.

Раскладку кирпича делают стопками по два кирпича параллельно оси стены - для ложкового ряда и перпендикулярно к оси - для тычкового ряда. Для наружной версты кирпич по внутренней половине стены, а внутренней версты - по наружной.

Раствор подают лопатой в количестве, необходимом для образования горизонтального шва под 6-7 кирпичей разравнивают его с помощью кельмы.

Среднюю толщину горизонтальных швов принимают 12 мм, а вертикальных - 10 мм. Допускаются швы толщиной не более 15 мм и не менее 8 мм.

В кладке использовать многорядную систему перевязки.

Кладка фронтонов ведется с подмостей, имеющих размеры в плане 5,2x1,8 м, высотой 1 м. Для контроля за качеством кладки между рабочим настилом и возводимой конструкцией оставляют зазор до 5 см.

Каждый ярус стены следует выкладывать так, чтобы после установки подмостей он был выше уровня рабочего места на 2-3 ряда кладки.

Кирпич к рабочему месту каменщика подается пакетами на поддонах при помощи подхватов с ограждениями, исключающими выпадение отдельного кирпича.

Стены здания возводят комплексной бригадой. До начала выполнения работ по возведению стен второго этажа должны быть закончены строительно-монтажные работы по возведению первого этажа: выложены стены, смонтированы перемычки и плиты перекрытия первого этажа, выполнена заливка швов. Только после выполнения данных работ приступают к работам по кладке последующего этажа.

Общую ширину рабочих мест принимаем равной 2,5 - 2,6 м, в том числе рабочую зону 60-70 мм. Рабочее место и расположение материалов бригады каменщиков на подмостях приведено в графической части.

Работы по производству кирпичной кладки этажа выполняются в следующей технологической последовательности: подготовка рабочих мест каменщиков, кладка стен.

Подготовка рабочих мест каменщиков производиться в следующем порядке: расставляют на подмостях кирпич в количестве, необходимом для двухчасовой работы; расставляют ящики для раствора; устанавливают порядовки с указанием на них отметок оконных и дверных проемов.

Процесс кирпичной кладки состоит из следующих операций: установка и перестановка причалки; рубка и тёзка кирпичей (по мере необходимости); подача кирпичей и раскладка их на стене; перелопачивание, подача, расстилание и разравнивание раствора на стене; укладка кирпичей в конструкцию стен; расшивка швов; проверка правильности выложенной кладки.

Наружные и внутренние стены возводят одновременно с перевязкой кладки в местах пересечения стен.

Возведение наружных кирпичных стен с гибкими связями должно осуществляться в соответствии с требованиями [7] и с учетом нижеприведенных рекомендаций по технологии выполнения кирпичной кладки:

выкладываются наружная и внутренняя версты до уровня первых гибких связей;

в полость стены устанавливается плитный утеплитель (1 слой высотой 600 мм, 2 слой - высотой 700 мм для перекрытия швов);

устанавливаются гибкие связи (протыкаются сквозь утеплитель);

выкладываются наружная и внутренняя версты до уровня вторых гибких связей;

на верхние открытые торцы уложенного утеплителя наносится герметизирующий состав УНИГЕКС-1 ТУ 5772-013-171875505-95;

в полость стены устанавливается утеплитель (2 слоя высотой 600 мм);

далее кладка стены выполняется аналогично изложенному;

вертикальные швы между плитами должны быть расположены вразбежку;

при перерывах в процессе работы горизонтальные поверхности наружных стен защитить от атмосферных осадков рулонными или пленочными материалами для предохранения утеплителя от увлажнения.

При производстве работ пользоваться соответствующими указаниями [12] и [13].

В сухую, жаркую и ветреную погоду кирпич перед укладкой необходимо смачивать водой, для того чтобы раствор лучше сцеплялся с кирпичом и нормально твердел. При перерывах в работе верхний ряд кладки оставляют не прикрытым раствором.

Продолжение кладки после перерыва необходимо начинать с полива водой поверхности ранее выложенной кладки. Такое требование вызвано тем, что сухой кирпич после укладки на раствор быстро отсасывает из него воду, уменьшается его водосодержание и прочность раствора снижается. Необходимость и степень увлажнения кирпича перед укладкой в конструкцию устанавливаются строительной лабораторией.

3.2.2 Монтаж плит перекрытий

Предварительное складирование конструкций на приобъектных складах допускается только при соответствующем обосновании. Приобъектный склад должен быть расположен в зоне действия монтажного крана.

Монтаж конструкций каждого вышележащего этажа (яруса) многоэтажного здания следует производить после проектного закрепления всех монтажных элементов и достижения бетоном (раствором) замоноличенных стыков несущих конструкций прочности, указанной в ППР.

Перемычки монтируются по ходу выполнения работ по кладке наружных и внутренних стен. Плиты междуэтажных перекрытий укладываются после завершения кладки этажа. До монтажа плит перекрытия опорные поверхности стен проверяют нивелиром и водяным уровнем и при необходимости выравнивают кладку стяжкой из цементно-песчаного раствора. Плиты стропуют четырехветвевым стропом, их укладывают на растворную постель толщиной не более 20 мм двое каменщиков. Монтаж начинают от стены с инвентарных подмостей, а последние плиты с ранее уложенных.

При кладке плит следят, чтобы потолок помещения был горизонтальным. Если уложенную конструкцию необходимо переложить, её поднимают, очищают от раствора и устанавливают заново. Швы между плитами заделывают раствором марки 200, а места сопряжения со стенами и торцы замоноличивают бетоном или раствором. Со стенами здания и между собой плиты перекрытия соединяют анкерами. Монтаж плит перекрытия, подача кирпича и раствора, монтаж перемычек, осуществляется с помощью крана.

Применение раствора, процесс схватывания которого уже начался, а также восстановление его пластичности путем добавления воды не допускаются.

Применение не предусмотренных проектом подкладок для выравнивания положения укладываемых элементов по отметкам без согласования с проектной организацией не допускается.

Калькуляция трудозатрат на кладочно-монтажные работы см. приложение 3.

здание фундамент монтажный теплотехнический

3.2.3 Подбор монтажного крана

Первоначально определяем параметры крана из условия монтажа наиболее удаленного элемента - панели перекрытия П3 массой 3,35 т (ось А).

рас=Qэл + Qстр, (3.1)

где Qэп- масса монтажного элемента;

Qстр- масса стропов (ориентировочно принимаем 5% от массы монтажного элемента).

Qрас=3350+168=3518 кг

Требуемая высота подъема крюка над уровнем стоянки крана определяется по формуле:

Нкр=h0+hз+hэ+hс, (3.2)

где h0 - превышение опоры монтируемого элемента над нулевой отметкой, м;

hз - запас по высоте, необходимый по условиям безопасности монтажа для наводки конструкций или переноса через ранее смонтированные ,м;

hэ - высота (или толщина) элемента в монтажном положении, м;

hстр - высота строповки в рабочем положении от верха монтируемого элемента до крюка крана, м.

Нкр=9,35+0,5+0,22+2,1=12,17 м

Вылет крюка и длина стрелы определяются в зависимости от типа крана.

Монтаж конструкций проводиться с 4 стоянок. Для монтажа конструкций принимаем кран на гусеничном ходу.

Вылет крюка и длина стрелы определяются в зависимости от типа крана.

Для стреловых кранов, оборудованных гуськом, наименьшую допустимую длину стрелы при горизонтальном гуське определяют по формуле:

с=, (3.3)

где H - превышение оси вращения гуська над уровнем стоянки крана, м.

=h0+hз+hэ (3.4)

=9,34+0,5+0,22=10,06 м

hш- превышение уровня оси крепления стрелы над уровнем стоянки, hш=1,5 м;

-угол наклона стрелы к горизонту.

Наименьшая длина стрелы крана обеспечивается при наклоне ее оси под углом  и определяется по формуле:

, (3.5)

где b - длина монтируемого элемента, b=7,18 м;

S - расстояние от края монтируемого элемента до оси стрелы, принимаем равным 1,5 м;

1,19

=500

==11,2 м.

Требуемый вылет основного крюка составит:

кр=, (3.6)

где d - минимальный зазор между стрелой крана и конструкций здания, принимаем равным 1 м;

кр==7,2 м.

Требуемую длину гуська определяем по формуле:

Lг= (3.7)

Lг==3,8 м.

Максимальное расстояние с поворотом в плане Rmax=15,06 м (см. графическую часть л.5). Учитывая полученные характеристики, выбираем кран:

ДЭК-251 со стрелой 14 м и жестким гуськом 5 м.

Рисунок 3.1 - Номограмма технических характеристик крана ДЭК-251

(вспомогательный подъем, стрела 14 м, жесткий гусек 5 м)

Таблица 3.1 - Технические характеристики крана ДЭК-251

3.2.4 Материально-технические ресурсы

Таблица 3.2 - Перечень машин, механизмов и оборудования

Таблица 3.3 - Перечень технологической оснастки, инструмента и инвентаря

Таблица 3.4 - Ведомость строительных конструкций: деталей, полуфабрикатов и материалов

1. Кирпич силикатный утолщенный лицевой (облицовочный слой)    1000 шт. 1

,4

,0L=250 мм, b=120 мм,

2. Кирпич керамический утолщенный рядовой полнотелый (внутренние стены с вентканалами)             1000 шт. 1

,3

,2L=250 мм, b=120 мм,

3. Камень керамический (внутренние стены и внутренняя верста наружных стен)        1000 шт. 1

,7

,6L=250 мм, b=120 мм,

5. Утеплитель - экструдированный пенополистирол 1

6. Плиты перекрытий площадью элементов - до 5

до 10

до 15 м2

шт.

3.3 Требования к качеству и приемке работ

3.3.1 Требования к качеству каменных работ

Качество выполненных каменных работ необходимо контролировать систематически, применяя соответствующие инструменты и приспособления, к которым относятся уровень, отвес, складной метр, рулетка, шаблон, угольник и др. Следует стремиться к тому, чтобы возможные отклонения от проектных размеров каменных конструкций не превышали допустимых значений.

Для обеспечения требуемого качества выполненной кладки каменщик в процессе кладки должен следить за тем, чтобы применялись кирпич и раствор, указанные в проекте, проверять правильность перевязки и качество швов и кладки, вертикальность, горизонтальность и прямолинейность поверхностей и углов, правильность установки закладных деталей и связей, качество поверхности кладки.

Горизонтальность углов кладки на каждом ярусе контролируют правилом и уровнем не реже двух раз. Вертикальность поверхностей стен и углов проверяют уровнем и отвесом также не реже двух раз на каждом ярусе. Периодически проверяют толщину швов.

Таблица 3.5 - Контроль основных параметров

3.3.2 Требования к качеству монтажных работ

Элементы сборных железобетонных и бетонных конструкций, поступающие на строительную площадку, должны соответствовать проекту, действующим ГОСТам, нормам и техническим условиям на изготовление отдельных изделий.

Каждая партия элементов сборных конструкций должна быть снабжена паспортом, выдаваемым потребителю предприятием-изготовителем при отпуске изделий.

Приемка элементов сборных конструкций производится представителем монтирующей организации, внешним осмотром. При осмотре следует проверять: отсутствие деформаций, повреждений, проектные размеры, правильность расположения монтажных петель, отсутствие раковин, трещин, наплывов.

Погрузочно-разгрузочные работы необходимо выполнять под руководством мастера, имеющего специальную подготовку.

Строповка элементов конструкций должна обеспечивать их подъем и подачу к месту монтажа в положении, соответствующем проектному.

Таблица 3.6 - Допускаемые отклонения при монтаже сборных конструкций

3.4 Техника безопасности

3.4.1 Каменные работы

При перемещении и подаче на рабочее место грузоподъемными кранами кирпича следует применять поддоны, контейнеры и грузозахватные устройства, исключающие падение груза при подъеме.

При кладке стен зданий на высоту до 0,7 м от рабочего настила и расстоянии от его уровня за возводимой стеной до поверхности земли (перекрытия) более 1,3 м необходимо применять средства коллективной защиты (ограждающие или улавливающие устройства) или предохранительные пояса.

При кладке стен высотой более 7 м необходимо применять защитные козырьки по периметру здания, удовлетворяющие следующим требованиям:

- ширина защитных козырьков должна быть не менее 1,5 м, и они должны быть установлены с уклоном к стене так, чтобы угол, образуемый между нижней частью стены здания и поверхностью козырька, был 110°, а зазор между стеной здания и настилом козырька не превышал 50 мм;

- защитные козырьки должны выдерживать равномерно распределенную снеговую нагрузку, установленную для данного климатического района, и сосредоточенную нагрузку не менее 1600 Н (160 кгс), приложенную в середине пролета;

- первый ряд защитных козырьков должен иметь сплошной настил на высоте не более 6 м от земли и сохраняться до полного окончания кладки стен, а второй ряд, изготовленный сплошным или из сетчатых материалов с ячейкой не более 50´50 мм, - устанавливаться на высоте 6-7 м над первым рядом, а затем по ходу кладки переставляться через каждые 6-7 м.

Рабочие, занятые на установке, очистке или снятии защитных козырьков, должны работать с предохранительными поясами. Ходить по козырькам, использовать их в качестве подмостей, а также складывать на них материалы не допускается.

Без устройства защитных козырьков допускается вести кладку стен высотой до 7 м с обозначением опасной зоны по периметру здания.

Рабочие места, расположенные на расстоянии менее 3 м друг от друга, должны быть разделены защитными экранами.

3.4.2 Монтажные работы

На участке (захватке), где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц.

При возведении зданий и сооружений запрещается выполнять работы, связанные с нахождением людей в одной секции (захватке, участке) на этажах (ярусах), над которыми производятся перемещение, установка и временное закрепление элементов сборных конструкций или оборудования.

Способы строповки элементов конструкций и оборудования должны обеспечивать их подачу к месту установки в положении, близком к проектному.

Запрещается подъем сборных железобетонных конструкций, не имеющих монтажных петель или меток, обеспечивающих их правильную строповку и монтаж.

Очистку подлежащих монтажу элементов конструкций от грязи и наледи следует производить до их подъема.

Строповку конструкций и оборудования следует производить грузозахватными средствами, удовлетворяющими требованиям п.п. 7.4.4, 7.4.5 [13] и обеспечивающими возможность дистанционной расстроповки с рабочего горизонта в случаях, когда высота до замка грузозахватного средства превышает 2 м. Элементы монтируемых конструкций или оборудования во время перемещения должны удерживаться от раскачивания и вращения гибкими оттяжками.

Не допускается пребывание людей на элементах конструкций и оборудования во время их подъема или перемещения. Во время перерывов в работе не допускается оставлять поднятые элементы конструкций и оборудования на весу. Для перехода монтажников с одной конструкции на другую следует применять инвентарные лестницы, переходные мостики и трапы, имеющие ограждение.

Не допускается выполнять монтажные работы на высоте в открытых местах при скорости ветра 15 м/с и более при гололедице, грозе или тумане, исключающем видимость в пределах фронта работ. Работы по перемещению и установке вертикальных панелей и подобных им конструкций с большой парусностью следует прекращать при скорости ветра 10 м/с и более.

Не допускается нахождение людей под монтируемыми элементами конструкций и оборудования до установки их в проектное положение и закрепления.

При необходимости нахождения работающих под монтируемым оборудованием (конструкциями), а также на оборудовании (конструкциях) должны осуществляться специальные мероприятия, обеспечивающие безопасность работающих.

При производстве монтажных (демонтажных) работ в условиях действующего предприятия эксплуатируемые электросети и другие действующие инженерные системы в зоне работ должны быть, как правило, отключены, закорочены, а оборудование и трубопроводы освобождены от взрывоопасных, горючих и вредных веществ.

При производстве монтажных работ не допускается использовать для закрепления технологической и монтажной оснастки оборудование и трубопроводы, а также технологические и строительные конструкции без согласования с лицами, ответственными за правильную их эксплуатацию.

До выполнения монтажных работ необходимо установить порядок обмена условными сигналами между лицом, руководящим монтажом, и машинистом (мотористом). Все сигналы подаются только одним лицом (бригадиром монтажной бригады, звеньевым, такелажником-стропальщиком), кроме сигнала "Стоп", который может быть подан любым работником, заметившим явную опасность.

Монтаж конструкций каждого последующего яруса (участка) здания или сооружения следует производить только после надежного закрепления всех элементов предыдущего яруса (участка) согласно проекту.

Навесный металлические лестницы высотой более 5 м должны удовлетворять требованиям п. 6.2.19 [13] или быть ограждены металлическими дугами с вертикальными связями и надежно прикреплены к конструкции или к оборудованию. Подъем рабочих по навесным лестницам на высоту более 10 м допускается в том случае, если лестницы оборудованы площадками отдыха не реже чем через каждые 10 м по высоте.

При перемещении конструкций или оборудования расстояние между ними и выступающими частями смонтированного оборудования или других конструкций должно быть по горизонтали не менее 1 м, по вертикали - 0,5 м.

Углы отклонения от вертикали грузовых канатов и полиспастов грузоподъемных средств в процессе монтажа не должны превышать величину, указанную в паспорте, утвержденном проекте или технических условиях на это грузоподъемное средство.

При демонтаже конструкций и оборудования следует выполнять требования, предъявляемые к монтажным работам.

Одновременная разборка конструкций или демонтаж оборудования в двух или более ярусах по одной вертикали не допускается.

3.5 График производства работ

График составляется на основе калькуляции трудовых затрат и нормативной продолжительности работ в табличной форме.

Нормативная продолжительность работ монтажа конструкций определяется по [21]. Наименование работ записывается в соответствии с принятой технологической последовательностью монтажа.

Значение трудоемкости на весь объем работ:

ЗТ=ЗТ(чел·ч)/8,2, чел·дн., (3.8)

где ЗТ (чел·ч) - затраты труда;

8,2 - продолжительность одной смены, ч.

Продолжительность работ:

Т=ЗТ/PN , дн., (3.9)

где P - количество рабочих в одном звене монтажников;

N - количество смен.

Определив продолжительность, взаимно увязываем работы во времени. Выбираем работы, оказывающие влияние на продолжительность. Устанавливаем последовательность и совмещенность ведущих работ, подчиняя темпу их выполнения остальные виды работ (заделка стыков, электросварка).

3.6 Калькуляция

Калькуляция трудозатрат на кладочно-монтажный процесс приведена в приложении 3.

3.7 Технико-экономические показатели

1. Трудоёмкость на основные процессы:

·   для монтажных работ

Трудоёмкость=13,4+72,0+42,2+90,9+28=246,5 чел∙ч

- для кладочных работ

Трудоёмкость=34,2+1166,7+400,6+225=1826,5 чел∙ч

·   общая

Трудоёмкость=246,5+1826,5+68,9+224,6+0,83+192,7+969,8+2,53+6,9+5,4+35,3+55,7=3635,66 чел∙ч

2. Продолжительность работ

Определяется по календарному плану производства работ.

- монтажные работы

Т =7,2 см

- каменные работы

Т =31,7 см

·   общая

Т=31,7 см

. Выработка на 1 рабочего в смену

, (3.10)

где - общий объём работ;

- состав звена на данный вид работ;

- количество смен, необходимых на выполнение данного вида работ.

монтажные работы

каменные работы

. Уровень механизации

, (3.11)

где - общий объём работ;

- объём механизированных работ.

монтажные работы

4. ОРГАНИЗАЦИОННЫЙ РАЗДЕЛ

4.1 Общие данные

Исходными материалами для составления ППР служат:

ранее утвержденный проект; в т.ч. ПОС, РД и сметы;

данные о поставке сборных конструкций, деталей, изделий и полуфабрикатов;

данные о поставке технологического, энергетического и другого оборудования;

данные строительных и монтажных организаций о наличии парка машин и механизмов, возможности его расширения и использования;

действующие нормативные документы: СНиПы, инструкции и указания по производству и приемке строительных, специальных и монтажных работ, в т.ч. и по охране труда в строительстве.

Объемы работ в ППР определяют по РД, спецификациям и сметам, расчеты всех видов ресурсов ведут по производственным нормам.

ППР на подготовительные работы выполняют в той же номенклатуре, что и для основных работ, но в меньшем объеме.

Для объектов строящихся по типовым размерам, в состав РД входят основные положения по производству СМР.

При строительстве комплекса зданий разрабатываются сводные поточные графики на весь объем строительства.

4.1.1 Характеристика условий строительства

Район строительства - г. Бабаево.

Характер строительства - новое.

Существующая застройка - нет.

Нормативная продолжительность строительства по [21] - 7 месяцев: подготовительный период - 0,5 месяца, подземная часть - 1 месяц, надземная часть - 4, отделка - 1,5.

Источником покрытия потребности в рабочей силе являются кадровые рабочие СУ. Обеспечение строительства ж/б изделиями и конструкциями производится заводом ЖБИ. Строительными механизмами строительство обеспечивается автоколонной.

Проект организации работ разрабатывается для 3-х этажного жилого дома в г. Бабаево. Здание кирпичное, перекрытия из сборных железобетонных плит, имеется чердак.

Строительство включает в себя следующие работы:

земляные работы;

монтаж конструкций «0» цикла;

возведение кирпичных стен;

устройство кровли;

наружную отделку фасадов;

внутреннюю отделку помещений.

4.1.2 Природно-климатические условия строительства

Температура наружного воздуха наиболее холодной пятидневки - - 310 С.

Нормативное значение ветрового давления - 0,23 кПа.

Снеговой район V, вес снегового покрова на 1 м2 горизонтальной поверхности земли - Sg =3,2 кПа.

Нормативная глубина промерзания грунтов -1,5 м.

Рельеф местности - ровный.

Средняя температура наружного воздуха - -3,8°С

Продолжительность отопительного периода - 231 сутки/год.

В основании фундамента залегает супесь тугопластичная.

Особые условия отсутствуют.

4.2 Описание методов выполнения основных СМР с указаниями по технике безопасности

4.2.1 Подготовительный и основной периоды строительства

Строительство проектируемого объекта выполняется в два периода: подготовительный и основной.

В состав подготовительного периода входят работы, связанные с подготовкой строительной площадки.

Освоение строительной площадки - расчистка территории строительства, снос строений, неиспользуемых в процессе строительства.

Создание геодезической разбивочной основы для строительства - закрепление репера с привязкой к существующим геодезическим сетям, закрепление на строительной площадке обноски, разбивка основных осей, вынесение красных линий, вынесение.

Монтаж инвентарных зданий и установок, создание общескладского хозяйства.

Инженерная подготовка территории строительства - планировка участка, обеспечивающая организацию временных стоков поверхностных вод, срезка растительного грунта со складированием в отведенные места для последующего использования под озеленение площадки, устройство внутриплощадочных дорог, прокладка сетей, водоснабжения, энергоснабжения, канализации, теплоснабжения, телефонной линии.

Временная дорога, обеспечивающая подъезд к строительной площадке, грунтовая уплотненная щебнем, ширина дороги при одностороннем движении транспорта - 3,5 м и 5 м, а при движении в двух направлениях - 6 м. Тупики должны заканчиваться площадкой для разворота 12 м х12 м.

Временное освещение территории строительства производится светильниками на опорах, прожекторами, установленными на инвентарных мачтах и стреле монтажного крана. Временное освещение выполняется в соответствии с ГОСТ 12.1.046-85.

Во избежание доступа посторонних лиц строительная площадка ограждается временным забором. Конструкции ограждения выполняются в соответствии требованиям ГОСТ 23407-78. Ограждения, примыкающие к местам массового прохода людей, оборудованы сплошным защитным козырьком.

У въезда на строительную площадку необходимо установить дорожные знаки ограничения скорости движения автотранспорта и предупреждения о въезде и входе в опасную зону. Оградить опасную зону сигнальными ограждениями, вывесить в соответствующих местах плакаты «Осторожно. Работает кран», «Стой! проход запрещен», «Опасно! Возможно падение груза»

Складирование материалов и конструкций необходимо выполнять в соответствии с требованиями технических условий и стандартов на материалы, изделия и конструкции на выровненных площадках, принимая меры против самопроизвольного смещения, просадки и раскатывания материалов и конструкций.

Работы по прокладке инженерных коммуникаций выполняются с соблюдением требований [22, 6]. При ограждении строительной площадки также должны соблюдаться требования раздела [12, 13].

Основной период строительства делится на две стадии:

- устройство нулевого цикла;

устройство надземной части здания.

Устройство нулевого цикла.

Для выполнения земляных работ используется экскаватор Э-5015, а также кран ДЭК-251 со стрелой 14м для монтажа конструкций фундамента. Для обратной засыпки котлованов применяется бульдозер ДЗ-8 на базе трактора Т100.

Возведение надземной части здания.

Для выполнения работ поточным методом здание разбивается на 2 захватки. Возведение надземной части здания производится краном ДЭК-251. Для погрузочно-разгрузочных работ с автотранспорта и для монтажа кирпичных стен используется этот же кран. При монтаже надземной части здания необходимо руководствоваться [12, 13].

Для монтажа конструкций здания предусмотрено использование типовой монтажной оснастки, позволяющей осуществлять подъем, временное крепление и выверку элементов.

4.2.2 Земляные работы

До начала производства земляных работ в местах расположения действующих подземных коммуникаций должны быть разработаны и согласованы с организациям, эксплуатирующими эти коммуникации, мероприятия по безопасным условиям труда, а расположение подземных коммуникаций на местности обозначено соответствующими знаками или надписями.

Производство земляных работ в зоне действующих подземных коммуникаций следует осуществлять под непосредственным руководством прораба или мастера, а в охранной зоне кабелей, находящихся под напряжением, или действующего газопровода, кроме того, под наблюдением работников электро- или газового хозяйства.

При обнаружении взрывоопасных материалов земляные работы в этих местах следует немедленно прекратить до получения разрешения от соответствующих органов.

Перед началом производства земляных работ на участках с возможным патогенным заражением почвы (свалка, скотомогильники, кладбища и т.п.) необходимо разрешение органов Государственного санитарного надзора.

Места прохода людей через траншеи должны быть оборудованы переходными мостиками, освещаемыми в ночное время.

Грунт, извлеченный из котлована или траншеи, следует размещать на расстоянии не менее 0,5 м от бровки выемки.

Валуны и камни, а также отслоения грунта, обнаруженные на откосах, должны быть удалены.

Рытье котлованов и траншей с вертикальными стенками без креплений в нескальных и незамерзших грунтах выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений допускается на глубину не более 1,5 м- в суглинках и глинах.

Производство работ в котлованах и траншеях с откосами, подвергшимися увлажнению, разрешается только после тщательного осмотра производителем работ (мастером) состояния грунта откосов и обрушения неустойчивого грунта в местах, где обнаружены "козырьки" или трещины (отслоения).

Перед допуском рабочих в котлованы или траншеи глубиной более 1,3 м должна быть проверена устойчивость откосов.

Котлованы и траншеи, разработанные в зимнее время, при наступлении оттепели должны быть осмотрены, а по результатам осмотра должны быть приняты меры к обеспечению устойчивости откосов или креплений.

Прогреваемую площадь следует ограждать, устанавливать на ней предупредительные сигналы, а в ночное время освещать. Расстояние между ограждением и контуром прогреваемого участка должно быть не менее 3 м.

На участках прогреваемой площади, находящихся под напряжением, пребывание людей не допускается.

Погрузка грунта на автосамосвалы должна производиться со стороны заднего или бокового борта.

Односторонняя засыпка пазух у свежевыложенных подпорных стен и фундаментов допускается после осуществления мероприятий, обеспечивающих устойчивость конструкции, при принятых условиях, способах и порядке засыпки.

4.2.3 Устройство фундаментов

Монтаж фундаментных блоков предусматривается в такой последовательности:

разметка осей фундаментов, обозначение границ фундаментной ленты, разбивка углов и мест сопряжений;

установка угловых маячных блоков, инструментальная выверка, положение маячных элементов в плане и по высоте;

разметка местоположения каждого рядового блока;

укладка блоков по визиру;

устройство монолитных фундаментов.

К производству работ по устройству оснований и фундаментов можно приступать только после разбивки котлованов, траншей, земляных сооружений, привязки осей и высотных отметок на имеющейся геодезической основе и закрепления необходимых разбивочных знаков.

При устройстве фундаментов необходимо контролировать глубину их заложения, размеры и расположение их в плане, устройство отверстий и ниш, выполнение гидроизоляции и качество применяемых материалов и конструкций.

Горизонтальность каждого уложенного ряда блоков следует выверять нивелированием.

Установку блоков ленточных фундаментов и стен подвала производить, начиная с установки маячных блоков в углах здания и на пересечении осей. Маячные блоки устанавливают, совмещая их осевые риски с рисками разбивочных осей, по двум взаимно перпендикулярным направлениям. К установке рядовых блоков следует приступать после выверки положения маячных блоков в плане и по высоте.

Фундаментные блоки следует устанавливать на выровненный до проектной отметки, контролируемой по визиру, слой песка. Предельное отклонение отметки выравнивающего слоя песка от проектной не должно превышать 15 мм.

Установку блоков стен подвала следует выполнять с соблюдением перевязки. Рядовые блоки следует устанавливать, ориентируя низ по обрезу блоков нижнего ряда, верх - по разбивочной оси. Блоки наружных стен, устанавливаемые ниже уровня грунта, необходимо выравнивать по внутренней стороне стены, а выше - по наружной. Вертикальные и горизонтальные швы между блоками должны быть заполнены раствором и расшиты с двух сторон.

Установка блоков фундаментов на покрытые водой или снегом основания не допускается. Опорные поверхности должны быть защищены от загрязнения.

При производстве работ по устройству оснований и фундаментов зданий и сооружений всех видов следует руководствоваться [7,8].

4.2.4 Монтаж здания

Монтаж здания осуществляется методом наращивания. Подъем конструкций рекомендуется осуществлять на «весу» со сложным перемещением крана. Для монтажа конструкций здания предусмотрено использовать типовую монтажную оснастку, позволяющую осуществлять подъем, временное крепление и выверку элементов. Перекрытия не доводить до плит перекрытия на 30 мм. Сборные перемычки укладываются по ходу кладки. Разность высот возводимой кладки на смежных участках и при кладке примыканий наружных и внутренних стен не должна превышать высоты этажа.

Плиты перекрытий должны монтироваться после возведения стен очередного этажа на выровненное, очищенное от мусора основание с установкой всех анкеров и связей, предусматриваемых проектом, замоноличивание стыков, устройства монолитных участков.

При перемещении и подаче на рабочее место грузоподъемными кранами кирпича, керамических камней и мелких блоков следует применять поддоны, контейнеры и грузозахватные устройства, исключающие падение груза при подъеме.

При кладке стен зданий на высоту до 0,7 м от рабочего настила и расстоянии от его уровня за возводимой стеной до поверхности земли (перекрытия) более 1,3 м необходимо применять средства коллективной защиты (ограждающие или улавливающие устройства) или предохранительные пояса.

Не допускается кладка наружных стен толщиной до 0,75 м в положении стоя на стене. Не допускается кладка стен зданий последующего этажа без установки несущих конструкций междуэтажного перекрытия, а также площадок и маршей в лестничных клетках.

При кладке стен высотой более 7 м необходимо применять защитные козырьки по периметру здания. Рабочие, занятые на установке, очистке или снятии защитных козырьков, должны работать с предохранительными поясами. Ходить по козырькам, использовать их в качестве подмостей, а также складывать на них материалы не допускается. На участке (захватке), где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц.

При возведении зданий и сооружений запрещается выполнять работы, связанные с нахождением людей в одной секции (захватке, участке) на этажах (ярусах), над которыми производятся перемещение, установка и временное закрепление элементов сборных конструкций или оборудования.

Способы строповки элементов конструкций и оборудования должны обеспечивать их подачу к месту установки в положении, близком к проектному.

Элементы монтируемых конструкций или оборудования во время перемещения должны удерживаться от раскачивания и вращения гибкими оттяжками.

Расчалки для временного закрепления монтируемых конструкций должны быть прикреплены к надежным опорам (фундаментам, якорям и т.п.). Количество расчалок, их материалы и сечение, способы натяжения и места закрепления устанавливаются проектом производства работ. Расчалки должны быть расположены за пределами габаритов движения транспорта и строительных машин. Расчалки не должны касаться острых углов других конструкций. Перегибание расчалок в местах соприкосновения их с элементами других конструкций допускается лишь после проверки прочности и устойчивости этих элементов.

Установленные в проектное положение элементы конструкций или оборудования должны быть закреплены так, чтобы обеспечивалась их устойчивость и геометрическая неизменяемость.

Расстроповку элементов конструкций и оборудования, установленных в проектное положение, следует производить после постоянного или временного надежного их закрепления. Перемещать установленные элементы конструкций или оборудования после их расстроповки, за исключением случаев, обоснованных ППР, не допускается.

Не допускается выполнять монтажные работы на высоте в открытых местах при скорости ветра 15 м/с и более, при гололедице, грозе или тумане, исключающем видимость в пределах фронта работ. Работы по перемещению и установке вертикальных панелей и подобных им конструкций с большой парусностью следует прекращать при скорости ветра 10 м/с и более.

Не допускается нахождение людей под монтируемыми элементами конструкций и оборудования до установки их в проектное положение и закрепления.

При необходимости нахождения работающих под монтируемым оборудованием (конструкциями), а также на оборудовании (конструкциях) должны осуществляться специальные мероприятия, обеспечивающие безопасность работающих.

Монтаж конструкций каждого последующего яруса (участка) здания или сооружения следует производить только после надежного закрепления всех элементов предыдущего яруса (участка) согласно проекту. В процессе монтажа конструкций, зданий или сооружений монтажники должны находиться на ранее установленных и надежно закрепленных конструкциях или средствах подмащивания.

4.2.5 Отделочные работы

Средства подмащивания, применяемые при штукатурных или малярных работах, в местах, под которыми ведутся другие работы или есть проход, должны иметь настил без зазоров.

При производстве штукатурных работ с применением растворонасосных установок необходимо обеспечить двустороннюю связь оператора с машинистом установки.

Для просушивания помещений строящихся зданий и сооружений при невозможности использования систем отопления следует применять воздухонагреватели (электрические или работающие на жидком топливе). При их установке следует выполнять требования Правил пожарной безопасности при производстве строительно-монтажных работ.

Запрещается обогревать и сушить помещение жаровнями и другими устройствами, выделяющими в помещение продукты сгорания топлива.

Малярные составы следует готовить, как правило, централизованно. При их приготовлении на строительной площадке необходимо использовать для этих целей помещения, оборудованные вентиляцией, не допускающей превышения предельно допустимых концентраций вредных веществ в воздухе рабочей зоны. Помещения должны быть обеспечены безвредными моющими средствами и теплой водой.

Эксплуатация мобильных малярных станций для приготовления окрасочных составов, не оборудованных принудительной вентиляцией, не допускается. Не допускается приготовлять малярные составы, нарушая требования инструкции завода-изготовителя краски, а также применять растворители, на которые нет сертификата с указанием характера вредных веществ.

4.2.6 Перечень актов на скрытые работы

1. Акт на разбивку осей.

. Акт осмотра котлована под фундаменты.

. Акт на скрытые работы по устройству песчаной подушки под фундамент.

. Акт на скрытые работы по гидроизоляции стен от грунтовых вод.

. Акт осмотра фундамента из сборных железобетонных блоков.

. Акт на скрытые работы по устройству дренажа.

. Акт осмотра работ по благоустройству участка.

. Акт на скрытые работы по армированию простенков и столбов кирпичной кладки.

. Акт на скрытые работы по утеплению кирпичной кладки.

. Акт по монтажу перекрытий над этажами.

. Акт на скрытые работы по анкеровке перекрытий.

. Акт на скрытые работы по монтажу лестничных маршей и площадок.

. Акт на скрытые работы по установке оконных и дверных коробок.

. Акт на скрытые работы по устройству бетонных полов.

. Акт на скрытые работы по устройству полов в санузлах.

. Акт на скрытые работы по утеплению чердачного перекрытия.

. Акт на скрытые сварочные работы по монтажу элементов покрытия.

. Акт на окрасочные работы стальных элементов покрытия.

. Акт приемки фасадов здания.

. Акт проверки вентиляционных каналов от газовых приборов.

4.2.7 Транспортные работы

Организация - владелец транспортных средств обязана обеспечить их своевременное техобслуживание и ремонт. Транспортировка длинномерных, тяжеловесных, крупногабаритных грузов осуществляется на специализированном транспорте. Груз должен быть размещен и закреплен в соответствии с техническими условиями погрузки и крепления. Подача автомобиля задним ходом в зоне работ производится по команде работающих.

4.2.8 Указания по охране труда

Конструкции, поднимаемые краном, надо удерживать от раскачивания оттяжками из пенькового каната или троса.

При подъеме элементов, устанавливаемых в горизонтальное положение, к обоим их концам прикрепляются парные оттяжки.

Запрещается передвигать конструкции после их установки и снятия захватных приспособлений.

При подъеме элементов с транспортных средств запрещается перемещать груз над кабиной водителя.

На монтажных работах обязательно должна быть предусмотрена сигнализация. Все сигналы машинисту крана и рабочим на оттяжках подает один человек - бригадир.

Временные связи, расчалки, кондукторы разрешается снимать только после окончательного закрепления конструкций.

Машинисты кранов, стоповщики, сигнальщики и сварщики проходят обучение по спецпрограммам.

Монтажники, имеющие стаж работы менее одного года и разряд ниже третьего, к работе на высоте не допускаются.

Отделочные работы

Отделочные работы делятся на следующие циклы:

) штукатурные работы;

) установка оконных и дверных блоков;

) подготовка под окраску и окраска поверхностей;

) устройство чистых полов;

) окончательная отделка и окраска поверхностей.

Общая готовность здания к началу работ должна соответствовать [13].

Производство штукатурных и облицовочных работ организуется поточно-расчетным методом, что обеспечивает наиболее полное использование рабочих по их квалификации.

Раствор и шпаклевку на отделываемые поверхности наносят механизированным способом. Нанесение раствора вручную допускается лишь в небольших помещениях и при малом объеме штукатурных работ. Водные составы для окраски стен и потолков рекомендуется наносить механизированным способом. Ручную окраску стен и столярных изделий рекомендуется производить малярным валиком.

4.3 Расчет численности персонала строительства

Принимаем максимальную численность рабочих 15 человек.

Расчетная численность персонала строительства определяется по формуле:

, (4.1)

где 1,06 - коэффициент, учитывающий невыходы по болезни и отпуска.

 - численность рабочих основного производства;

- численность рабочих неосновного производства:

- численность инженерно-технических работников:

- численность работников младшего обслуживающего персонала:

 - численность учеников и практикантов:

,

4.4 Обоснование потребности и выбор типов временных зданий и сооружений

Таблица 4.1 - Расчет площадей временных зданий и сооружений

Душевые                24            30            1 рожок 1 рожок                8 чел 4 1 рожок

рожок1

Туалет     24            100          1 очко 1 очко      20 чел 2 1 очко

очко2

Примечание: помещение личной гигиены женщин - кабина с гигиеническим душем, размещается в женском туалете, поскольку количество работающих женщин до 100 человек.

4.5 Расчет потребности в воде и определение диаметра труб временного водопровода

Вода на строительной площадке расходуется на хозяйственно-бытовые и на производственные нужды, а также на пожаротушение.

Требуемый расход воды определяется по формуле:

, (4.2)

Расход воды на пожаротушение  принимается по площади застройки, при площади застройки до 30 га .

- расход воды на хозяйственно-бытовые нужды:

, (4.3)

где /- расход воды на принятие душа;

, (4.4)

где N - расчетная численность персонала строительства;

а - норма водопотребления на 1 человека, пользующегося душем, при наличии канализации ;

- коэффициент, учитывающий количество моющихся, принимаем ;

время работы душевой установки, час; принимаем ;

// - расход воды на умывание, принятие пищи и другие нужды.

, (4.5)

где - норма водопотребления на 1 человека в смену ;

- коэффициент неравномерности потребления воды, ;

- продолжительность смены в часах ;

Расход воды на производственные нужды определяется:

, (4.6)

где 1,2 - коэффициент на неучтенные потребности;

 - коэффициент неравномерности водопотребления,

- суммарный расход воды в смену в литрах на все производственные нужды по нормам;

Диаметр трубы временного водопровода определяется:

, (4.7)

где - скорость движения воды временного водопровода ;

. Принимаем .

4.6 Расчет потребности в электроэнергии

Электроэнергия на строительной площадке расходуется на питание электродвигателей (для силовых потребителей), на технологические нужды (прогрев бетона), на внутреннее освещение здания, на наружное освещение подъездных путей, территории, места работы.

Требуемая мощность трансформатора определяется по формуле:

, (4.8)

где 1,1 - коэффициент, учитывающий потери в сети;

, , ,  - коэффициенты спроса, учитывающие несовпадение нагрузок, , , , ;

- коэффициенты мощности, зависящие от загрузки соответствующих потребителей, ;

- мощность силовых, технологических потребителей, приборов внутреннего и наружного освещения, кВт.

Таблица 4.2 - Мощности потребителей

.

Трансформаторную подстанцию комплектовать как минимум двумя трансформаторами, один из которых меньшей мощности: ТМГ 63/10,

ТМГ 40/10.

Сечение провода временной электросети определяется по формуле:

, (4.9)

где - расчетная нагрузка на рассматриваемом участке сети, Вт; ;

l - длина участка сети, м; ;

g - удельная проводимость материала провода (для меди 57);

U - номинальное напряжение (для силовых потребителей - 380 В, для остальных 220В);

- потери напряжения в %, принимается 8%.

. Принимаем .

4.7 Расчет потребности в сжатом воздухе и определение сечения разводящих трубопроводов

Сжатый воздух на строительной площадке необходим для работы пневмо-инструмента и выполнения некоторых технологических операций. Источником сжатого воздуха являются передвижные компрессорные установки. Требуемая мощность компрессорной установки определяется по формуле:

, (4.10)

где 1,3 - коэффициент, учитывающий потери в сети;

k - коэффициент одновременности работы аппаратов: при подключении 2-3 аппаратов ;

- суммарный расход воздуха приборами:

затирочная машинка - ,

отбойный молоток -,

Диаметр разводящего шланга определяется по формуле:

, (4.11)

. Принимаем шланг .

4.8 Определение потребности в кислороде

Потребность строительства в кислороде определяется по укрупненным отраслевым нормам на 1 млн. руб. строительно-монтажных работ (в ценах 1984 г). На объектах жилищно-коммунального и культурно-бытового строительства потребность в кислороде составляет 4400.

Кислород на площадку доставляют в стальных баллонах синего цвета емкостью 40 л, вмещающих 6 кислорода. Требуется 734 баллона.

.9 Расчет потребности в тепле

На строительной площадке тепло необходимо для отопления зданий и сооружений и на технологические нужды.

Общая потребность тепла определяется по формуле:

, (4.12)

где  - расход тепла на отопление зданий;

- расход тепла на технологические нужды (бетонирование в тепляках);

- коэффициент, учитывающий потери тепла в сети;

- коэффициент на неучтенные расходы тепла.

, (4.13)

где а - коэффициент, зависящий от расчетной температуры наружного воздуха, при ;

q - удельная тепловая характеристика здания,

 (для жилого дома);

- строительный объем здания ;

- расчетная температура внутреннего и наружного воздуха

;

,

Расход тепла на технологические нужды определяется по справочным данным специальным расчетом исходя из заданных объемов работ, сроков их проведения.

4.10 Расчет потребности в транспортных средствах

Строительные конструкции и материалы доставляются на стройку специализированным транспортом. Требуемое количество машино-смен работы транспортного средства для доставки однородного груза определяется:

, (4.14)

где  - количество перевозящегося груза в тоннах, т;

 - сменная производительность транспортной единицы, т/см

, (4.15)

где  - паспортная грузоподъемность машины, т; ;

 - количество рейсов в смену;

 - коэффициент использования грузоподъемности машины (для ж/б конструкций и кирпича ).

Количество рейсов транспортного средства в смену:

, (4.16)

где Т - продолжительность рабочей смены, час; ;

 - нормативное время погрузо-разгрузочных работ;  = 0,62 час;

 = 10 км - расстояние перевозки;

 - средняя скорость движения в условиях города, = 20 км/ч.

Перевозка фундаментных блоков и фундаментных плит:

 рейсов в смену.

Перевозка кирпича:

 рейсов в смену.

Перевозка плит перекрытия:

 рейсов в смену.

4.11 Расчет потребности в складских помещениях

Требуемая площадь склада для хранения однородного материала определяется:

, (4.17)

где q - подлежащий хранению запас однородного материала в натуральных единицах;

r - норма хранения материала на 1  площади,

- для плит перекрытия, ;

- кирпич, ;

- фундаментные плиты и блоков;

 - коэффициент, учитывающий проходы на складах (для открытых складов ).

Запас однородных материалов, подлежащих хранению:

, (4.18)

- фундаментные плиты и блоки;

- плиты перекрытий;

- кирпич;

t - продолжительность работ с использованием данного вида материала, дни (по графику);

- фундаментные блоки и плиты;

- плиты перекрытий;

- кирпич;

n - норма запаса материалов в днях, зависит от вида транспорта (для автомобильного транспорта - 3 дня);

k - коэффициент неравномерности снабжения .

 - фундаментные блоки и подушки

 - плиты перекрытия

 - кирпич

 - фундаментные блоки и подушки

- плиты перекрытий

- кирпич

Количество и типы складов для основных материалов и конструкций определено с учетом материалов нормативов.

4.12 Технико-экономические показатели проекта производства работ

Таблица 4.3 - ТЭП ППР

5. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА

5.1 Меры пожарной безопасности на строительной площадке

Пожарная безопасность на строительной площадке обеспечивается в соответствии с требованиями «Правилами пожарной безопасности при производстве сварочных работ на объектах народного хозяйства», утвержденными ГУ-ПО МВД, а также требованиями ГОСТ 12.1.004-74 «Пожаробезопасность. Общие требования».

На территории стройплощадки необходимо иметь два щита с первичными средствами пожаротушения. На видном месте вывешиваются огнетушитель и инструкция действия рабочих при пожаре. В каждой бригаде назначается ответственный за пожарную безопасность.

В соответствии с ППБ 01-03 от 18.06.2003г. утвержденного Приказом МЧС России от 18.06.2003 №313:

В здании запрещается устраивать различного рода производственные и складские помещения, в которых применяются и хранятся взрывоопасные, взрывопожароопасные и пожароопасные вещества и материалы, а также изменять функциональное назначение указанных квартир, в том числе при сдаче их в аренду, за исключением случаев, предусмотренных нормами проектирования.

В индивидуальных жилых домах, квартирах и жилых комнатах допускается хранение (применение) не более 10 л ЛВЖ и ГЖ в закрытой таре. ЛВЖ и ГЖ в количестве более 3 л должны храниться в таре из негорючих и небьющихся материалов.

Не допускается хранение баллонов с горючими газами (далее - ГГ) в индивидуальных жилых домах, квартирах и жилых комнатах, а также на кухнях, на путях эвакуации, в цокольных этажах, в подвальных и чердачных помещениях, на балконах и лоджиях.

Расположение производственных, складских и вспомогательных зданий и сооружений на территории строительства должно соответствовать утвержденному в установленном порядке генплану, разработанному в составе проекта организации строительства с учетом требований настоящих Правил и действующих норм проектирования.

На территории строительства площадью 5 га и более должно быть не менее двух въездов с противоположных сторон площадки. Дороги должны иметь покрытие, пригодное для проезда пожарных автомобилей в любое время года. Ворота для въезда должны быть шириной не менее 4 м.

У въездов на стройплощадку должны устанавливаться (вывешиваться) планы пожарной защиты с нанесенными строящимися и вспомогательными зданиями и сооружениями, въездами, подъездами, местонахождением водоисточников, средств пожаротушения и связи.

Ко всем строящимся и эксплуатируемым зданиям, местам открытого хранения строительных материалов, конструкций и оборудования должен быть обеспечен свободный подъезд. Устройство подъездов и дорог необходимо завершать к началу основных строительных работ. Вдоль зданий шириной более 18 м проезды должны быть с двух продольных сторон, а шириной более 100 м - со всех сторон здания. Расстояние от края проезжей части до стен зданий, сооружений и площадок не должно превышать 25 м.

Территория, занятая под открытые склады горючих материалов, строения из горючих и трудногорючих материалов, должна быть очищена от сухой травы, бурьяна, коры и щепы.

При хранении на открытых площадках горючих строительных материалов, изделий и конструкций из горючих материалов, а также оборудования и грузов в горючей упаковке они должны размещаться в штабелях или группами площадью не более 100 м2. Расстояния между штабелями и от них до строящихся или подсобных зданий и сооружений надлежит принимать не менее 24м.

Предусмотренные проектом наружные пожарные лестницы и ограждения на крышах строящихся зданий должны устанавливаться сразу же после монтажа несущих конструкций.

Устройство лесов и подмостей при строительстве зданий должно осуществляться в соответствии с требованиями норм проектирования и требованиями пожарной безопасности, предъявляемыми к путям эвакуации. Леса и опалубка, выполняемые из древесины, должны быть пропитаны огнезащитным составом.

Для лесов и опалубки, размещаемых снаружи зданий, пропитка древесины (поверхностная) огнезащитным составом может производиться только в летний период. При строительстве зданий в три этажа и более следует применять, как правило, инвентарные металлические леса.

Строительные леса построек на каждые 40 м их периметра необходимо оборудовать одной лестницей или стремянкой, но не менее чем двумя лестницами (стремянками) на все здание. Настил и подмости лесов следует периодически и после окончания работ очищать от строительного мусора, снега, наледи, а при необходимости посыпать песком.

Конструкции лесов закрывать (утеплять) горючими материалами (фанерой, пластиком, плитами ДВП, брезентом и др.) не разрешается.

Производство работ внутри зданий и сооружений с применением горючих веществ и материалов одновременно с другими строительно-монтажными работами, связанными с применением открытого огня (сварка и т.п.), не допускается.

Работы, связанные с монтажом конструкций с горючими утеплителями или применением горючих утеплителей, должны вестись по нарядам-допускам, выдаваемым исполнителям работ и подписанным лицом, ответственным за пожарную безопасность строительства. В наряде-допуске должно быть указано место, технологическая последовательность, способы производства, конкретные противопожарные мероприятия, ответственные лица и срок его действия.

На местах производства работ должны быть вывешены аншлаги "Огнеопасно - легковоспламеняемый утеплитель".

На местах производства работ количество утеплителя и кровельных рулонных материалов не должно превышать сменной потребности. Горючий утеплитель хранить в отдельно стоящем сооружении или на специальной площадке на расстоянии не менее 18 м от строящихся и временных зданий и складов.

Площадь незащищенной в процессе производства работ горючей тепло-изоляции должна быть не более 500 м2.

Для отопления мобильных (инвентарных) зданий, как правило, должны использоваться паровые и водяные калориферы, а также электронагреватели заводского изготовления.

Сушка одежды и обуви должна производиться в специально приспособленных для этих целей помещениях, зданиях или сооружениях с центральным водяным отоплением либо с применением водяных калориферов.

Устройство сушилок в тамбурах и других помещениях, располагающихся у выходов из зданий, не допускается.

Применение открытого огня и использование электрических калориферов и газовых горелок инфракрасного излучения в тепляках не разрешается.

Расстояние от горелок до конструкции из горючих материалов должно быть не менее 1 м, трудногорючих - не менее 0,7 м, негорючих - не менее 0,4 м.

К началу основных строительных работ на стройке должно быть обеспечено противопожарное водоснабжение от пожарных гидрантов на водопровод-ной сети или из резервуаров (водоемов).

Внутренний противопожарный водопровод и автоматические системы пожаротушения, предусмотренные проектом, необходимо монтировать одновременно с возведением объекта. Противопожарный водопровод должен вводиться в действие к началу отделочных работ, а автоматические системы пожаротушения и сигнализации - к моменту пусконаладочных работ (в кабельных сооружениях - до укладки кабелей).

К числу средств тушения загораний и пожаров, которые могут быть использованы в начальной стадии пожара, относят внутренние пожарные краны, огнетушители, кошмы, песок.

Наибольшее распространение в качестве первичных средств пожаротушения получили различные ручные огнетушители: пенные типа ОП-5, газовые углекислотные типа ОУ-2, ОУ-5, специальные (углекислотнобромэтиловые типа ОУБ, порошковые типа ОПС-10).

Пенные огнетушители предназначены для тушения твердых, жидких веществ и материалов. В тех случаях, когда водопенный раствор способствует развитию процесса горения или является проводником электрического тока, пенные огнетушители применять нельзя. Огнетушащим средством в этих огне-тушителях служит химическая или воздушно-механическая пена.

Газовые огнетушители предназначены для тушения небольших очагов горения веществ, материалов и электроустановок, за исключением веществ, горение которых происходит без доступа кислорода воздуха. В качестве огнетушащего средства используется двуокись углерода, реже применяют азот и другие инертные газы. Углекислотные огнетушители могут быть передвижными и стационарными.

Специальные огнетушители предназначены для тушения небольших загораний веществ и материалов в тех случаях, когда применение пенных или углекислотных огнетушителей неэффективно или может вызвать нежелательные последствия.

Порошковые огнетушители типа ОПС-10 предназначены для тушения небольших очагов загораний щелочных металлов, кремний органических и других соединений.

Углекислотно-бромэтиловые огнетушители типа ОУБ-7 предназначены для тушения небольших очагов горения волокнистых и других твердых мате-риалов, а также электроустановок. Эти огнетушители нельзя применять при горении щелочных, щелочноземельных металлов, кинопленки и других веществ, которые горят без доступа кислорода воздуха.

К недостаткам огнетушителей такого типа относят токсичность паров бромистого этила.
