Проект производства работ на строительство трехэтажного жилого дома в г. Калуга
Министерство
образования культуры и спорта
Калужской области
ГОУ СПО «Коммунально-Строительный
Техникум»
г. Калуга
Курсовой проект
Технология
и организация строительного производства
Проект
производства работ на строительство трехэтажного жилого дома в городе Калуга
Пояснительная
записка
ГОУ СПО "КСТ" 2005 270103 О-41 КПТ
СОДЕРЖАНИЕ
1. Задание.
2. Технико-экономические
показатели по проекту
3. Разработка календарного
плана.
3.1 Ведомость подсчёта
номенклатуры работ.
3.2 Подсчёт объёмов работ.
3.3 Ведомость подсчёта объёмов
работ и трудоемкости.
3.4 Объединение работ в комплексе
по циклам.
3.5 Выбор методов организации и
способов производства работ.
3.6 Выбор средств механизации.
3.7 Календарный план выполнения
работ последовательным и поточным методом, сравнение вариантов.
4. Разработка технологической
карты.
4.1 Область применения карты.
4.2 Технико-экономические
показатели строительного процесса.
4.3 Технология выполнения строительного
процесса.
4.4 Подсчёт объёмов работ и
трудоемкости.
4.5 Калькуляция трудовых денежных
затрат.
4.6 Материально-технические
ресурсы.

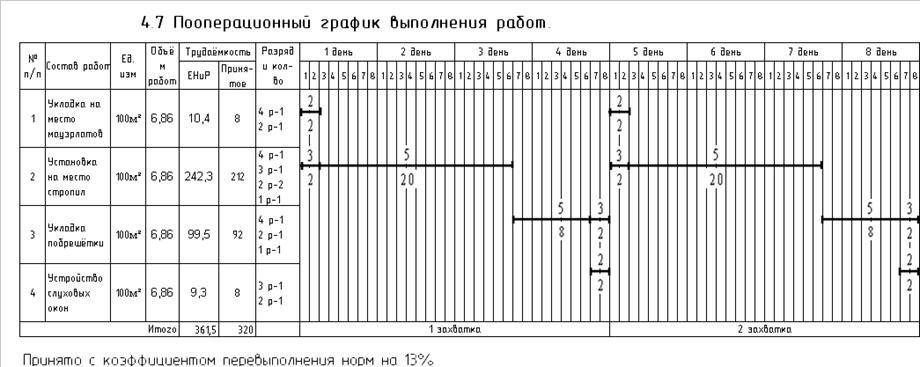

4.7 График выполнения работ.
4.8 Организация труда рабочих.
4.9 Контроль качества.
4.10 Охрана труда и техника
безопасности при выполнении строительного процесса.
5. Проектирование строй-генплана.
5.1 Назначение строй-генплана.
5.2 Расчёт бытовок и складских
площадей.
5.3 Определение потребности
временного энергоснабжения строй – генплана.
6. Охрана окружающей среды,
техника безопасности и противопожарная защита на строй площадке.
Литература.
2. Технико-экономические
показатели
Площадь застройки –
637,3м²
Строительный объём –
5704м²
Трудоёмкость -
1975чел-дни.
Время строительства –
91день.
Трудоемкость на 1м³
здания - 21,7м³
3.
Разработка календарного плана
Календарный план
проектный документ, в котором в соответствии с характером и объёмом
строительно-монтажных работ устанавливаются целесообразная последовательность
работ на основе правильно разработанной технологии производства работ.
Рассчитываются сроки
строительства, как объекта в целом, так и отдельных строительных работ
(Процессов).
Календарный план служит
основой для планирования, обеспечения строительства рабочей силой,
строительными материалами, конструкциями, деталями, а так же средствами
механизации.
При последовательном
методе строительства сокращается потребление ресурсов, но при этом возрастает
срок строительства. По этому в основном в строительстве применяют поточный
метод производства строительно-монтажных работ.
Целью поточного метода
производства строительных работ является обеспечение непрерывного и ритмичного
производства работ, равномерного использования денежных средств. Применение
поточного метода в строительстве увеличивает выпуск продукции, повышает
качество и снижает трудоемкость работ в целом всего строительства.
Строительство ведётся по
трём циклам:
1. Подземный цикл –
выполняется поточным методом продолжительность цикла – 24 день.
2. Надземный цикл –
выполняется поточным методом продолжительность цикла – 32 день.
3. Отделочный цикл –
выполняется поточным методом продолжительность цикла – 35 день.
Общий срок
продолжительности работ 91 дней.
1
|
2
|
3
|
4
|
5
|
6
|
18
|
Кирпичная кладка перегородок ½ кирпича
|
По ведомости
|
м²
|
134,4
|
3-11
|
19
|
Устройство подмостей
|
V=Lпер*bпод
|
м²
|
13
|
6-1-30
|
20
|
Заполнение оконных проемов
|
V=Pокна*n/100
|
100 м
|
0,7
|
6-1-14
|
21
|
Монтаж перекрытий
|
По чертежу
|
шт
|
85
|
4-1-7
|
22
|
Монтаж лестничных площадок
|
По чертежу
|
шт
|
9
|
4-1-10
|
23
|
Монтаж лестничных маршей
|
По чертежу
|
шт
|
9
|
4-1-10
|
|
|
2 этаж
|
|
|
|
24
|
Кирпичная кладка наружных стен
|
По ведомости
|
м³
|
164
|
3-3
|
25
|
Устройство подмостей
|
V=Vкл
|
10 м³
|
16,4
|
3-16
|
26
|
Кирпичная кладка внутренних стен.
|
По ведомости
|
м³
|
99
|
3-3
|
27
|
Устройство подмостей
|
V=Vкл
|
10 м³
|
9,9
|
3-16
|
28
|
Кирпичная кладка перегородок ½ кирпича
|
По ведомости
|
м²
|
134,4
|
3-11
|
29
|
Устройство подмостей
|
V=Vкл
|
м²
|
13
|
6-1-30
|
30
|
Заполнение оконных проемов
|
По ведомости
|
100 м
|
1
|
6-1-14
|
31
|
Монтаж перекрытий
|
V=Lпер*bпод
|
шт
|
85
|
4-1-7
|
32
|
Монтаж лестничных площадок
|
V=Pокна*n/100
|
шт
|
6
|
4-1-10
|
33
|
Монтаж лестничных маршей
|
По чертежу
|
шт
|
6
|
4-1-10
|
|
|
3 этаж
|
|
|
|
34
|
Кирпичная кладка наружных стен
|
По ведомости
|
м³
|
164
|
3-3
|
35
|
Устройство подмостей
|
V=Vкл
|
10 м³
|
16,4
|
3-16
|
36
|
Кирпичная кладка внутренних стен.
|
По ведомости
|
м³
|
99
|
3-3
|
37
|
Устройство подмостей
|
V=Vкл
|
10 м³
|
9,9
|
3-16
|
38
|
Кирпичная кладка перегородок ½ кирпича
|
По ведомости
|
м²
|
134,4
|
3-11
|
1
|
2
|
3
|
4
|
5
|
6
|
39
|
Устройство подмостей
|
По ведомости
|
м²
|
13
|
6-1-30
|
40
|
Заполнение оконных проёмов
|
V=Vкл
|
м²
|
1
|
6-1-14
|
41
|
Монтаж перекрытий
|
По ведомости
|
100 м
|
93
|
4-1-7
|
42
|
Заливка швов
|
|
100 м²
|
5,1
|
4-1-26
|
43
|
Кладка стен выше чердачного перекрытия
|
По ведомости
|
м³
|
39,4
|
3-3
|
44
|
Устройство стропильной крыши
|
|
100 м²
|
113
|
4-1-8
|
45
|
Устройство кровли
|
Vкр=Vкр
|
м²
|
6,86
|
6-1-8
|
46
|
Устройство пароизоляции
|
V=Sчер.пр.
|
м²
|
6,86
|
6-1-8
|
47
|
Укладка утеплителя
|
V=Vпар.
|
м²
|
448,9
|
11-37
|
3.2
Разработка календарного плана

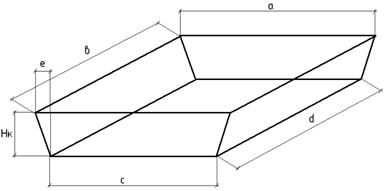

1. Разработка грунта
экскаватором:
Нк=1,92
Ко=1,03
с=13м
d=50,32м
а=с+2е=13+2∙0,96=14,92м
в=d+2e=50,32+2∙0,96=52,24м
=(13∙50,32+14,92∙52,24+(13+14,92)(50,32+52,24)=0,32(654,16+779,42+2789,63)=1289,64м³
2. Объём фундамента:
Vфунд=cdНк=13∙50,8∙1,92=946,9,5м³
3. Добор грунта
вручную:
Vр.д. =Sкот.∙0,1=760∙0,1=76м³
Sкот=760 м³
4. Устройство песчаной
подушки:
Vп.п. =Lсм∙bпод.∙0,1=320,2∙1,2∙0,1=24,4м³
5. Монтаж фундаментных
подушек и блоков:.
Подушки: 4,4×1,2=42шт Блоки: 2,4×6=284шт
2,4×1,6=31шт 1,2×6=99шт
2,4×0,6=30шт 1,5×6=14шт
1,2×0,8=10шт 0,6×6=100шт
Итого: 103шт 497шт
6. Устройство
горизонтальной гидроизоляции:
Vг.г = Lсм н.∙n=395,4∙0,7=92,26м2
Vг.г = Lсм н.∙n=211,06∙1,6=184,5м2
Где n-ширина слоя гидроизоляции;
Lсм н- длина наружной стены фундамента.
7. Устройство
вертикальной гидроизоляции
Vв.г=Pa∙hг=211,06*1,6=337,7м2
где hг-высота гидроизоляционного слоя.
8. Монтаж перекрытий
над подвалом: 67шт
9. Заливка швов:
V=Lреб∙n=6∙76=456м2
Где Lреб - длина плиты перекрытия;
n - Количество плит.
10. Монтаж карнизных
плит: 113шт
11. Устройство
стропильной крыши: 692,3м² (смотри технологическую карту)
12. Устройство кровли:
V=Vкр;
V=692,3м2
13. Устройство
пароизоляции:
V=Sчер. пер=448,9м2
Sчер. пер - площадь чердачного перекрытия.
14. Устройство
утеплителя:
V=448,9м2
15. Монтаж лестничных
площадок:
1 Этаж: 9шт
2,3 Этаж: 6шт
16. Монтаж лестничных
маршей:
1 Этаж: 9шт
2,3 Этаж: 6шт
17.
Кирпичная кладка наружных и внутренних стен (перегородок в ½ кирпича)
№
п/п
|
Номер
оси
|
Размер стены
|
Площадь
стены
|
Проёмы
|
Площадь
проёма
|
Площадь
за вычетом
проёмов
|
Толщина
стены
|
Объем
кладки на этаж
|
L (м)
|
h (м)
|
L (м)
|
h (м)
|
Кол-во
|
Наружные стены
|
1
|
Б-Б
|
48,9
|
2,8
|
136,9
|
1,4
|
1,5
|
11
|
23,1
|
106,3
|
0,64
|
68,0
|
0,9
|
1,5
|
2
|
2,7
|
0,8
|
1,5
|
4
|
4,8
|
2
|
2−2
|
12
|
2,8
|
33,6
|
0,9
|
1,5
|
4
|
0,3
|
0,64
|
0,2
|
0,8
|
1,5
|
4
|
4,8
|
3
|
Г-Г
|
48,9
|
2,8
|
136,9
|
1,4
|
1,5
|
11
|
23,1
|
106,3
|
0,64
|
68,0
|
0,9
|
1,5
|
2
|
2,7
|
0,8
|
1,5
|
4
|
4,8
|
4
|
12−12
|
12
|
2,8
|
33,6
|
0,9
|
1,5
|
4
|
5,4
|
23,4
|
0,64
|
15,0
|
0,8
|
1,5
|
4
|
4,8
|
5
|
A-A
|
4,8
|
2,8
|
13,4
|
|
|
|
|
13,4
|
0,38
|
5,1
|
6
|
Д-Д
|
7,2
|
2,8
|
20,2
|
|
|
|
|
20,2
|
0,38
|
7,7
|
Итого
|
164,0
|
Внутренние стены
|
1
|
3−3
|
4,5
|
2,8
|
12,6
|
|
|
|
|
12,6
|
0,25
|
3,2
|
2
|
4−4
|
5,5
|
2,8
|
15,4
|
|
|
|
|
15,4
|
0,25
|
3,9
|
3
|
5−5
|
12
|
2,8
|
33,6
|
|
|
|
|
33,6
|
0,38
|
12,8
|
4
|
6−6
|
6
|
2,8
|
16,8
|
0,9
|
2
|
1
|
1,8
|
15,0
|
0,25
|
3,8
|
5
|
7−7
|
6
|
2,8
|
16,8
|
0,9
|
2
|
1
|
1,8
|
15,0
|
0,25
|
3,8
|
6
|
8−8
|
6
|
2,8
|
16,8
|
|
|
|
|
16,8
|
0,38
|
6,4
|
7
|
9−9
|
12
|
2,8
|
33,6
|
|
|
|
|
33,6
|
0,38
|
12,8
|
8
|
10−10
|
6
|
2,8
|
16,8
|
|
|
|
|
16,8
|
0,25
|
4,2
|
9
|
11−11
|
4,5
|
2,8
|
12,6
|
|
|
|
|
12,6
|
0,25
|
3,2
|
10
|
В-В
|
48,9
|
2,8
|
136,9
|
0,9
|
2
|
5
|
9
|
119,1
|
0,38
|
45,3
|
1,1
|
2
|
4
|
8,8
|
Итого
|
99,0
|
Перегородки
|
|
|
48
|
2,8
|
134,4
|
|
|
|
|
134,4
|
|
134,4
|
3.3
Ведомость подсчёта объёмов работ и трудоемкости
№
п/п
|
Наименование
работ
|
Объём работ
|
Трудоемкость
|
Затраты механизмов
|
Состав звена
|
Ед. изм
|
Кол-во
|
ЕНиР
|
Норма
на ед.
|
Всего
чел-час.
|
Кол-во
чел-дней.
|
Наимен
Механизма
|
Норма
на ед. маш-см
|
Кол-во
маш-см
|
Профессия
|
Разряд
|
I
|
II
|
III
|
IV
|
V
|
VI
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
Нулевой цикл
|
1
|
Разработка грунта экскаватором
|
100 м³
|
12,9
|
2-1-11
|
5,3
|
68,4
|
8,5
|
Д-271А
|
|
|
Экс-щик
|
|
|
|
|
|
|
2
|
Добор гранта в ручную
|
м³
|
76
|
2-1-43
|
1,3
|
98,8
|
12,4
|
|
|
|
Земл-коп
|
|
|
|
|
|
|
3
|
Устройство песчаной подушки
|
м³
|
24,4
|
СНиП2-82
|
1,76
|
42,9
|
5,4
|
|
|
|
Земл-коп
|
|
|
|
|
|
|
4
|
Монтаж фундаментных подушек
|
шт
|
103
|
4-1-1
|
0,63
|
64,9
|
8,1
|
БК 100 АС
|
|
|
Монтажник
|
|
|
|
|
|
|
5
|
Монтаж фундаментных блоков
|
шт
|
497
|
4-1-3
|
0,66
|
328,0
|
41,0
|
БК 100 АС
|
|
|
Монтажник
|
|
|
|
|
|
|
6
|
Устройство вертикальной гидроизоляции
|
м²
|
337,7
|
11-32
|
0,125
|
42,2
|
5,3
|
|
|
|
Изоляторщик
|
|
|
|
|
|
|
7
|
Устройство горизонтальной гидроизоляции
|
м²
|
276,8
|
11-33
|
0,11
|
30,4
|
3,8
|
|
|
|
Изолировщик
|
|
|
|
|
|
|
8
|
Засыпка пазух
|
м³
|
342,7
|
2-1-34
|
0,77
|
263,9
|
33,0
|
|
|
|
Земл-коп
|
|
|
|
|
|
|
9
|
Подсыпка грунта под полы подвала
|
м³
|
180,4
|
2-1-56
|
0,7
|
126,3
|
15,8
|
|
|
|
Земл-коп
|
|
|
|
|
|
|
10
|
Заливка швов
|
100 м²
|
4,6
|
4-1-26
|
4
|
18,3
|
2,3
|
|
|
|
Бетонщик
|
|
|
|
|
|
|
11
|
Монтаж перекрытий над подвалом
|
шт
|
67
|
4-1-7
|
0,72
|
48,2
|
6,0
|
БК 100 АС
|
|
|
Монтажник
|
|
|
|
|
|
|
12
|
Заделка монолитных участков
|
м³
|
5,5
|
4-1-31
|
1,5
|
8,3
|
1,0
|
|
|
|
Бетонщик
|
|
|
|
|
|
|
Надземный цикл
1Этаж
|
13
|
Кирпичная кладка наружных стен
|
м³
|
164
|
3-3
|
3,1
|
508,4
|
63,6
|
|
|
|
Каменщик
|
|
|
|
|
|
|
14
|
Устройство подмостей
|
10 м³
|
16,4
|
3-16
|
0,72
|
11,8
|
1,5
|
|
|
|
Каменщик
|
|
|
|
|
|
|
15
|
Кирпичная кладка внутренних стен
|
м³
|
99
|
3-3
|
3,2
|
316,8
|
39,6
|
|
|
|
Каменщик
|
|
|
|
|
|
|
16
|
Устройство подмостей
|
10 м³
|
9,9
|
3-16
|
7,1
|
0,9
|
|
|
|
Каменщик
|
|
|
|
|
|
|
17
|
Кирпичная кладка перегородок 1/2 кирпича
|
м²
|
134,4
|
3-11
|
0,42
|
56,4
|
7,1
|
|
|
|
Каменщик
|
|
|
|
|
|
|
18
|
Устройство подмостей
|
м²
|
13
|
6-1-30
|
0,3
|
3,7
|
0,5
|
|
|
|
Каменщик
|
|
|
|
|
|
|
19
|
Заполнение оконных проёмов
|
100 м
|
1,4
|
6-1-14
|
5,8
|
8,2
|
1,0
|
|
|
|
Плотник
|
|
|
|
|
|
|
20
|
Монтаж перекрытий
|
шт
|
85
|
4-1-7
|
0,72
|
61,2
|
7,7
|
БК 100 АС
|
|
|
Монтажник
|
|
|
|
|
|
|
21
|
Монтаж лестничных площадок
|
шт
|
9
|
4-1-10
|
0,22
|
2,0
|
0,2
|
БК 100 АС
|
|
|
Монтажник
|
|
|
|
|
|
|
22
|
Монтаж лестничных маршей
|
шт
|
9
|
4-1-10
|
0,22
|
2,0
|
0,2
|
БК 100 АС
|
|
|
Монтажник
|
|
|
|
|
|
|
2 Этаж
|
23
|
Кирпичная кладка наружных стен
|
м³
|
164
|
3-3
|
3,1
|
508,4
|
63,6
|
|
|
|
Каменщик
|
|
|
|
|
|
|
24
|
Устройство подмостей
|
10 м³
|
16,4
|
3-16
|
0,72
|
11,8
|
1,5
|
|
|
|
Каменщик
|
|
|
|
|
|
|
25
|
Кирпичная кладка внутренних стен
|
м³
|
99
|
3-3
|
3,2
|
316,8
|
39,6
|
|
|
|
Каменщик
|
|
|
|
|
|
|
26
|
Устройство подмостей
|
10 м³
|
9,9
|
3-16
|
0,72
|
7,1
|
0,9
|
|
|
|
Каменщик
|
|
|
|
|
|
|
27
|
Кирпичная кладка перегородок 1/2 кирпича
|
м²
|
134,4
|
3-11
|
0,42
|
56,4
|
7,1
|
|
|
|
Каменщик
|
|
|
|
|
|
|
28
|
Устройство подмостей
|
м²
|
13
|
6-1-30
|
0,3
|
3,7
|
0,5
|
|
|
|
Каменщик
|
|
|
|
|
|
|
29
|
Заполнение оконных проёмов
|
100 м
|
1,4
|
6-1-14
|
5,8
|
8,2
|
1,0
|
|
|
|
Плотник
|
|
|
|
|
|
|
30
|
Монтаж перекрытий
|
шт
|
85
|
4-1-7
|
0,72
|
61,2
|
7,7
|
БК 100 АС
|
|
|
Монтажник
|
|
|
|
|
|
|
31
|
Монтаж лестничных площадок
|
шт
|
6
|
4-1-10
|
0,22
|
1,3
|
0,2
|
БК 100 АС
|
|
|
Монтажник
|
|
|
|
|
|
|
32
|
Монтаж лестничных маршей
|
шт
|
6
|
4-1-10
|
0,22
|
1,3
|
0,2
|
БК 100 АС
|
|
|
Монтажник
|
|
|
|
|
|
|
3 Этаж
|
33
|
Кирпичная кладка наружных стен
|
м³
|
164
|
3-3
|
3,1
|
508,4
|
63,6
|
|
|
|
Каменщик
|
|
|
|
|
|
|
34
|
Устройство подмостей
|
10 м³
|
16,4
|
3-16
|
0,72
|
11,8
|
1,5
|
|
|
|
Каменщик
|
|
|
|
|
|
|
35
|
Кирпичная кладка внутренних стен
|
м³
|
99
|
3-3
|
3,2
|
316,8
|
39,6
|
|
|
|
Каменщик
|
|
|
|
|
|
|
36
|
Устройство подмостей
|
10 м³
|
9,9
|
3-16
|
0,72
|
7,1
|
0,9
|
|
|
|
Каменщик
|
|
|
|
|
|
|
37
|
Кирпичная кладка перегородок 1/2 кирпича
|
м²
|
134,4
|
3-11
|
0,42
|
56,4
|
7,1
|
|
|
|
Каменщик
|
|
|
|
|
|
|
38
|
Устройство подмостей
|
м²
|
13
|
6-1-30
|
0,3
|
3,7
|
0,5
|
|
|
|
Каменщик
|
|
|
|
|
|
|
39
|
Заполнение оконных проёмов
|
100 м
|
1,4
|
6-1-14
|
5,8
|
8,2
|
1,0
|
|
|
|
Плотник
|
|
|
|
|
|
|
40
|
Монтаж перекрытий
|
шт
|
93
|
4-1-7
|
0,72
|
67
|
8,4
|
БК 100 АС
|
|
|
Монтажник
|
|
|
|
|
|
|
41
|
Заливка швов
|
100 м²
|
5,1
|
4-1-26
|
4
|
20,4
|
2,6
|
|
|
|
|
|
|
|
|
|
|
42
|
Кладка стен выше чердачного перекрытия
|
м³
|
39,4
|
3-3
|
2,8
|
110,3
|
13,8
|
|
|
|
Каменщик
|
|
|
|
|
|
|
43
|
Монтаж Ж/Б корнизных плит
|
шт
|
113
|
4-1-8
|
0,42
|
47,5
|
5,9
|
|
|
|
|
|
|
|
|
|
|
44
|
Устройство стропильной крыши
|
100 м²
|
6,92
|
6-1-8
|
52,35
|
362,4
|
45,3
|
|
|
|
Плотник
|
|
|
|
|
|
|
45
|
Устройство кровли
|
м²
|
692,30
|
6-1-8
|
0,21
|
145,4
|
18,2
|
|
|
|
Жестянщик
|
|
|
|
|
|
|
46
|
Устройство пароизоляции
|
м²
|
448,9
|
11-37
|
0,11
|
49,4
|
6,2
|
|
|
|
Изолировщик
|
|
|
|
|
|
|
47
|
Укладка утеплителя
|
м²
|
448,9
|
11-32
|
0,38
|
170,6
|
21,3
|
|
|
|
Изолировщик
|
|
|
|
|
|
|
Итого
|
622,5
|
|
3.4
Объединение работ в комплексы по циклам
№ комплекса
|
№
п/п
|
Наименование работ
|
Кол-во
чел. Дни.
|
Всего по
комплексам
|
1
|
2
|
3
|
4
|
5
|
Нулевой цикл
|
1
|
1
|
Разработка грунта экскаватором
|
8,5
|
8,5
|
2
|
1
|
Добор грунта вручную
|
12,4
|
17,4
|
2
|
Устройство песчаной подушки
|
5,4
|
3
|
1
|
Монтаж фундаментных подушек
|
8,1
|
49,1
|
2
|
Монтаж фундаментных блоков
|
41
|
4
|
1
|
Устройство горизонтальной гидроизоляции
|
5,2
|
42,1
|
2
|
Устройство вертикальной гидроизоляции
|
4,5
|
3
|
Засыпка пазух
|
33
|
5
|
1
|
Подсыпка грунта под полы подвала
|
15,8
|
24,1
|
2
|
Монтаж перекрытий над подвалом
|
6
|
3
|
Заливка швов
|
2,3
|
Итого
|
141,2
|
Надземный цикл
|
1 Этаж
|
1
|
Кирпичная кладка наружных стен
|
63,6
|
66,04
|
2
|
Устройство подмостей
|
1,5
|
3
|
Заполнение оконных проёмов
|
1,04
|
7
|
1
|
Кирпичная кладка внутренних стен
|
39,6
|
68,33
|
2
|
Устройство подмостей
|
0,9
|
3
|
Кирпичная кладка перегородок в 1/2 кирпича
|
7,1
|
4
|
Устройство подмостей
|
0,5
|
5
|
Монтаж плит перекрытия
|
7,7
|
6
|
Монтаж лестничных площадок
|
0,2
|
7
|
Монтаж лестничных маршей
|
0,2
|
2 Этаж
|
8
|
1
|
Кирпичная кладка наружных стен
|
63,6
|
66,04
|
2
|
Устройство подмостей
|
1,5
|
3
|
Заполнение оконных проёмов
|
1,04
|
9
|
1
|
Кирпичная кладка внутренних стен
|
39,6
|
68,05
|
2
|
Устройство подмостей
|
0,9
|
3
|
Кирпичная кладка перегородок в 1/2 кирпича
|
7,1
|
4
|
Устройство подмостей
|
0,5
|
5
|
Монтаж плит перекрытия
|
7,7
|
6
|
Монтаж лестничных площадок
|
0,2
|
7
|
Монтаж лестничных маршей
|
0,2
|
3.6 Выбор
средств механизации
Вертикальная привязка
крана КБ-100АС
Высота крана:
Hкр=Hзд+Hзап+Нзл+Нстр=8,55+1+0,22+3=196+2.3+=17.51
Технические
характеристики:
Грузоподъемность - 5
тон.
Вылет стрелы – 20 м.
Высота подъёма – 33 м.
Скорость – 10-2
м/с
Подъём груза – 0,5
Посадка груза - 0,1
Скорость перемещения –
1,8
Установленная мощность
электродвигателя 38,2 кВт
Подъёмник ТП-2 (С-447)
Подъёмник предназначен
для подъема строительных материалов при строительстве зданий до 6 и 9 этажей.
Подъёмник стационарный, при работе мачта подъёмника крепится к стене
специальными креплениями.
Модель ТП-2 (С-447)
Грузоподъемность – 0,5т
Высота подъёма до 17м
Скорость подъёма груза
0,38 м/с
Мощность электродвигателя
3 кВт
Габарит груза
платформы:
Длина – 1,5м
Ширина – 1м
Масса – 1400кг
4. Разработка
технологической карты
4.1 Область
применения карты
Технологическая карта
разработана на устройство стропильной крыши трёх этажного дома с размерами в
осях 14,4м и 48,9м. Площадью скатов 692,3м²
4.2
Технико-экономические показатели
Трудоемкость на весь
объём работ:
Нормативная: 361,5чел-час.
Принятая: 320чел-час.
Выработка на одного
рабочего в смену:
Нормативная: 19,56м²
Принятая: 17,31м²
Продолжительность
выполнения работ.
Объём работ 692,3м²
4.3
Технология выполнения строительного процесса
До начала монтажа
стропильной системы должны быть выполнены все работы по монтажу чердачного
перекрытия. Работу по установке стропил начинают с укладки по внутренним
стенам лежней, а по наружным мауэрлатов. Мауэрлаты предварительно
антисептируют путём глубокой пропиткой или обмазки пастойантисептированные
мауэрлаты укладывают с прокладкой по ним двух слоёв толя со стороны стены.
На лежни устраивают
стойки через 6 м, временно раскрепляют схватками, ставят подкосы и укладывают
прогон. Затем на прогоне и мауэрлатах производят разбивку положения стропильных
ног. Врубка стропильных ног в мауэрлат производится врубкой в зуб. У конька
стропильные ноги попарно соединяют в пол дерева. Для придания пространственной
жёсткости стропильных ног к ним крепят на гвоздях ригели, скрепляя каждую пару
стропильных ног с обеих сторон. Далее после установки стропильных ног по ним
устраивают обрешётку. Обрешётка выполняется из бруска сечением 50мм × 50 мм. Бруски обрешётки укладываются вдоль конька через 510мм.
На карнизных свесах
выполняется сплошная дощатая обрешётка. Устройство обрешётки начинают сразу же
вслед за установкой первых четырех – пяти стропильных ног.
3.4
Подсчёт объёмов работ
Sкр=2Sтр+2Sтрап
Sтр=14×7=49 м²
2Sтр=Sтр+Sтр=49+49=98 м²
Sтрап= H(a+b)/2=7(48,9×36)/2=297,15
м²
2Sтрап=297,15*2=594,3 м²
Sкр=2Sтр+2Sтрап=98+594,3=692,3
м²
4.5
Калькуляция трудовых и денежных затрат
Обоснование
ЕНиР и д.р.
|
Состав работ
|
Ед. изм.
|
Объём
работ
|
Норма времени
на ед. изм.
Чел-час.
|
Расценка на ед. изм.
Руб-коп.
|
Затраты труда
на весь объём работ
чел-час.
|
Стоимость затрат труда на весь объём работ.
|
§ 6-1-8
2
|
Укладка на место
мауэрлатов
|
100м²
|
6,923
|
1,5
|
0-78,1
|
10,4
|
5,4
|
§ Е 6-1-8
3б
|
Установка на место стропил
|
100м²
|
6,923
|
35
|
18-23
|
242,3
|
126,2
|
§ Е 6-1-8
|
Укладка выверка и правка обрешетки
|
100м²
|
6,923
|
14,5
|
7-55,0
|
99,5
|
52,3
|
§ Е 6-1-9
|
Сборка всего каркаса слуховых окон
|
100м²
|
6,923
|
1,35
|
0-70,3
|
9,3
|
4,9
|
Итого
|
361,5
|
188,7
|
4.6
Материально-технические ресурсы
Наименование
|
Ед. изм.
|
Кол-во
|
Материалы, полуфабрикаты, изделия.
1.
Доски б – 50мм
2.
Бруски
3.
Гвозди
4.
Бревно для
стропил
5.
Антисептическая
паста
6.
Толь
7.
Поковки
|
м³
м³
кг
м³
кг
м²
кг
|
0,7
6
13
21
30
9
20
|
Оборудование инструменты и приспособления.
1.
Пила поперечная
2.
Пила - ножовая
3.
Уровень
4.
Отвес
5.
Молоток
6.
Топор
7.
Рулетка
металлическая
8.
Нивелир с
рейками
9.
Электродрель
10.
Инвентарные
подмости на козелках
11.
Дисковая
электропила
12.
Подъемник
|
шт
шт
шт
шт
шт
шт
шт
шт
шт
шт
шт
шт
|
2
2
1
2
3
3
2
1
1
7,5
1
1
|
4.8
Организация труда рабочих
Состав рабочих по
профессии и квалификации (5 человек) звено состоит из плотников:
1разр (подсобный рабочий)
– 1 чел.
2разр – 2 чел.
3разр – 1 чел.
4разр – 1 чел.
Распределение работы
между исполнителями:
Сначала два плотника
(4разр-1 и 2разр-1) производят заготовку и укладку мауэрлатов. В это время
оставшиеся рабочие (1разр-1, 2разр-1 и 3разр-1) начинают выполнять работы по
установке стропил, закончив укладку мауэрлатов, рабочие (4разр-1 и 2разр-1)
присоединяются к рабочим (1разр-1, 2разр-1 и 3разр-1), делают врубку
стропильных ног, установку стоек, укладку прогонов они заканчивают вместе.
Затем всё звено плотников приступает к укладке брусков обрешётки, уложив
некоторые количество брусков обрешётки, уложив некоторые количество трое
рабочих (4разр-1, 2разр-1 и 1разр-1) начинают выполнять работы по устройству
слуховых окон, а в это время рабочие (3разр-1 и 2 разр-1) делают работы по
устройству обрешётки.
4.9 Контроль
качества
Организация и схема
операционного контроля качества работ.
Наименование операции
|
Контроль качества работ.
|
|
Производителем работ
|
Мастером
|
Состав
|
Способ
|
Время
|
|
1
|
2
|
3
|
4
|
5
|
|
Подготовительные работы
|
−
|
Должны быть выполнены работы по монтажу чердачного
перекрытия, устройства карниза, возведению и монтажу дощатых труб и
вентиляционных стояков сверх чердачного перекрытия и крыши. Все элементы
стропил (мауэрлаты, подкосы, стропильные ноги) заранее заготовляются по
шаблонам и подают на чердачное перекрытие.
|
Визуально
|
До начала монтажа
|
|
Укладка мауэрлатов
|
−
|
Мауэрлаты антисептируют путём пропитки и обмазки устройство
гидроизоляции со стороны стены (2 слоя толя)
|
Визуально
|
Инструментально
|
|
|
|
По внутренней стены укладывают лежни по наружным мауэрлатах
|
До укладки мауэрлатов
|
|
|
Устройство стоек
|
-
|
На лежень устанавливают стойки, временно закрепив их
схватками, устраивают подкосы. Прогоны, подкосы и стойки скрепляют стальными
скобами.
|
Визуально
|
|
|
Устройство стропил
|
-
|
Производят разработку на прогоне и мауэрлатах проектного
положения стропильных ног, выбирают гнёзда и укладывают в них стропильные
ноги. Скрепление стропильной системы производится скобами и болтами.
|
Инструментально
|
|
|
|
|
Проверка правильности проектного положения всех
установленных элементов
|
Инструментально
|
|
|
1
|
2
|
3
|
4
|
5
|
Устройство слуховых окон
|
-
|
После прибивки брусков делают в обрешётке вырезы для
слуховых окон и монтируют их.
|
|
|
Устройство обрешётки
|
-
|
Устройство обрешётки начинают после установки четырёх
стропильных ног. Бруски прибивают от карниза к коньку
|
|
|
|
|
|
|
|
|
|
|
|
|
Отклонение в размерах
несущих конструкций.
Отклонения
|
Величина, допускаемая отклонением мм.
|
По длине конструкции
По высоте конструкций и опор
В расстояниях между осями конструкции
Конструкций по вертикали
Отдельных сжатых элементов конструкций от проектного
положения
|
± 20
± 10
± 10
± 0,2 %
1/300 длины элемента.
|
Смещение центра опорных узлов от центра опорных площадок
|
± 10
|
В глубине врубок
В размерах поперечных сечений
|
± 2,5
± 2
|
В расстояниях между центрами рабочих болтов и нагелей в
соединениях:
Для входных отверстий
Для входных отверстий поперёк волокон
|
± 2
2% толщины патока, но не более 5 мм
|
В расстояниях между центрами гвоздей со стороны забивки в
гвоздевых соединениях
|
± 2
|
4.10
Охрана труда и техника безопасности при выполнении строительного процесса
При монтаже деревянных
элементов и конструкций соблюдаются основные меры техники безопасности. Перед
началом работ следует проверить исправность и прочность насадки деревянных
рукояток инструментов. Для прохода рабочих по перекрытиям без пола надо
укладывать по балкам временные настил шириной не менее 70 см.
На перекрытиях, допуска
только сборка и пригонка конструкций; работы по изготовлению недостающих
деталей (Рубка тёска и прочее) в указаниях местах не разрешаются.
При использовании
электрифицированного инструмента к работе допускается только лица прошедшие
соответствующее производственное обучение. Особенное внимание должно быть
удалено обеспечению безопасности работ связанных с антисептированием и
огнезащитной обрешётки древесины в частности.
Запрещается допускать к
работе по антисептированию, а ток же по погрузке, разгрузке и распаковки
химикатов, лиц не прошедших специальное обучение. Сосуды с химикатами должны
быть закрыты плотными крышками. Рабочие должны быть обеспечены защитными
костюмами, очками, рукавицами и респираторами.
5. Проектирование
строй - генплана
5.1 Назначение
строй - генплана
В составе проекта
производства работ разрабатывается строительный генеральный план на
строительства отдельного здания (сооружения) или на выполнение отдельных видов
строительных, монтажных или специальных строительных работ, в зависимости от
того, на что разрабатывается проект. На строительном генеральном плане даются
детальные решения по организации той части строительного хозяйства площадки,
которая непосредственно связано с возведением данного здания или сооружения и
охватывает территорию, непосредственно примыкающая к нему. Строительный
генеральный план разрабатывается с указанием границ строительной площадки и
видов ее ограждений, действующих и временных подземных, надземных и воздушных
сетей и коммуникаций, постоянных и временных дорог, схем движения средств
транспорта и механизмов, мест установки строительных и грузоподъемных машин с
указанием путей и их перемещения и зон действия, размещение постоянных,
строящихся и временных зданий и сооружений, опасных зон, площадок и помещении
складирования материалов и конструкций, расположение помещений для санитарно –
бытового обслуживание строителей, а так же зон повышенной опасности.
Исходными данными для
разработки строительного генерального плана служат:
Решения строительного
генерального плана в составе проекта организации строительства:
Комплексный сетевой
график или календарный план производства работ:
Технологические карты.
Графическая часть
строительного генерального плана в составе проекта производства работ
выполняется, как правило, в масштабе 1:200 и 1:500 и содержит основном те же
элементы, что и строительный генеральный план в проекте организации
строительства.
Строительный генеральный
план уточняет принципиальные решения, принятые в проекте организации
строительства и, как и всякий рабочий чертёж, должен содержать детальные и
исчёрпывающие данные , необходимые для реализации проектных решений в натуре.
Расчётно-пояснительная
записка должна содержать уточнённые расчёты и обоснования потребности
строительства во временном строительном хозяйстве на основе натуральных
(физических) объёмов работ, определённых по данным рабочей документации
(Рабочего проекта), а так же конкретные технические решения по выбору
строительных машин механизированных установок, временных зданий, сооружений и
др.
5.2 Расчёт
бытовок и складских помещений
Расчёт бытовых помещений
(вагончиков).
Максимальное число
рабочих – 38 человек.
S=38∙1,7=64,6
Принимаем число
вагончиков размером 7,3×2,9 и контору 7,3×2,9
Расчёт уборных:
Из расчёта 1-го очка на
25 человек, принимаем 2очка Площадь уборной 7,2 м² (2,4×3)
Расчёт складских
помещений:
Объём кладки на этаж
составляет 271,1 м², В 1 м² - 400 кирпичей.
Qкир=271,1∙400 108440 =
Норма хранения кирпича
0,7
Принимаю 2 склада
площадью =96,8 м²
Железобетонные изделия:
Лестничные площадки –
принимаем 3 штабеля по 3 шт.
Монтаж лестничных маршей
– принимаем 4 штабеля по 2 шт.
Плиты перекрытия:
1,5×6 – Принимаем 5
штабелей по 8 шт.
1×6 – Принимаем 3
штабеля по 8 шт.
Электроснабжение:
Рт.р.=1,1
Рт.р.=
∑Рс=6+38,2+3,1+0,27=47,57
∑Ров=
∑Рон=
1.
Контора на 100 м²=1,5кВт
2.
Бытовки на 100 м²=1,2кВт
3.
Склад на 100 м²=0,5кВт
4.
Внутриплощадочная
дорога 1 км=2,5кВт
5.
Охранное
освещение 1км=1,5кВт
6.
Кран=38,2кВт
7.
Подёмник=3кВт
8.
Штукатурная станция=3,1кВт
9.
Малярная
станция=0,27кВт.
6. Охрана
окружающей среды
Проектные решения по
охране окружающей среды заключается во всемирной локализации неблагоприятного
воздействия строительного производства на земляные и воздушные ресурсы нашей
страны.
Задача состоит в умении
неблагоприятных последствий такого воздействия и восстановление нарушенного
строительными работами экологического равновесия.
К данным мероприятием
относятся:
1. Выделение минимально
необходимой полосы отвода земель для проектируемого проекта и работы
строительного подразделения.
2. Рекультивация
нарушенных земель, приведение их в состояние, пригодное для использования их по
назначению. Необходимость рекультивации распространяется на земляные
сооружения, места выемок грунта всех видов, включая карьеры, а также нарушение
состояния земель без их занятия, проведение изыскательных работ.
3. Выбор способов
производства работ, обеспечивающих минимальное нарушение состояния окружающей
среды; соблюдение санитарных норм при расположении складов горюче-смазочных
материалов, мест стоянок, машинных парков и др.
Техника безопасности,
охрана труда и противопожарная защита
Требование правил
безопасного выполнения СМР следует учитывать на всех этапах организации
строительного производства.
К технологическим
мероприятиям по охране труда относится:
1. Меры по устранению
возможных нарушений прочности элементов при монтаже и кладке.
2. Правильный подбор
существующих и разработка новых устройств и приспособлений для безопасного
выполнения работ.
3. Разработка мер по
обеспечению электро-безопасности.
4. Обеспечение
безопасности при применении токсичных материалов.
5. Обеспечение
безопасности при работе в зимних условиях.
6. Организация сан -
гигиенического и бытового обслуживания рабочих на стройплощадке.
7. Выбор искусственного
освещения стройплощадки, рабочих мест, проходов и проездов.
8. Безопасное
складирование материалов.
9. ограждение безопасных
зон.
10.Устройство временных
автодорог.
Особое внимание
уделяется пожарной безопасности.
1. Надо указать места
расположения пожарных щитов пожарной безопасности и ответственных лиц.
2. Наличие и состав
средств пожаротушения.
3. Расположение пожарных
гидрантов.
4. Наличие мест для
курения.
5. Наличие площадок по
складированию огнеопасных материалов.
6. Размещение мест для
производства сварочных работ.
7. Наличие и расположение
знаков ССБТ и плакатов о мерах безопасности.
8. Обустройство
стройплощадки пожарной связью и сигнализацией.
Литература
1.
М.П. Зимин
"Технология и организация строительного производства".
2.
СНиП III-4-80 Техника Безопасности в
строительстве М. Стройиздат 1981г.
3.
ЕНиР сборник Е4.
4.
Альбом средств
механизации ремонтно-строительных работ. Стройиздат Ленинград.
5.
А.Д. Любарский
"Технология и организация строительного производства", "Охрана
труда".
6.
А.Н. Смирнов
7.
С.Д. Химунин
"Указания по технологии ремонтно-строительного производства и техническим
картам на работы при капитальном ремонте жилых домов" М. Строительства
1977г. Книга №2.
8.
С.С. Добронравов
справочник "Строительные машины и оборудование".
9.
ЕНиР №3
10.
ЕНиР №6
11.
ЕНиР №8
12.
ЕНиР №11
