ВВЕДЕНИЕ

Целью данной выпускной квалификационной работы является разработка проекта здания производственно-эксплуатационного блока со встроенными бытовыми помещениями в пос. Юбилейный Вологодской области, которое является частью комплекса системы магистральных газопроводов.

Каждый определенный вид инженерной коммуникации предполагает особый подход к своему обустройству, исходя из своей специфики и того назначения, с которым он будет использоваться. В особенности это касается больших проектов.

Масштабная магистральная система газопроводов, которая отвечает за успешную газификацию не одного объекта и может предполагать связь не только рядом стоящих домов, а и целых улиц и даже городов, является как раз таким примером.

Уровень ответственности здания - нормальный.

Степень огнестойкости здания - IV.

Климатический район - II В.

Вес снегового покрова - 2,4 кПа.

Нормативный скоростной напор ветра - 0,23 кПа.

Преобладающие ветры - северо-западные.

Расчетная наружная температура:

наиболее холодной пятидневки - (-32 °С).

наиболее холодных суток - (- 37 °С).

Нормативная глубина промерзания грунтов (для суглинков) - 1,5м.

1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

монтажный рама колонна балка

1.1 Объемно-планировочное решение

Проектируемое здание имеет прямоугольную форму в плане с размерами в осях (67,5х12) м. Здание однопролетное, одноэтажное в осях 1-8, 11-14 и двухэтажное в осях 8-11, с сеткой колонн основного каркаса 3 и 6м. Общая высота здания от уровня чистого пола первого этажа - 7,1 м. Высота до низа ригеля 3,6 и 4,8 м.

Таблица 1.1 - Экспликация помещений

Плановое расположение встроенных помещений в здании производственно-эксплуатационного блока со встроенными бытовыми помещениями предусмотрено с учетом организации технологического процесса. Для обслуживающего персонала выделены бытовые помещения: комната приема пищи, санузел.

1.2 Конструктивное решение

Фундаменты.

На основании инженерно-геологических изысканий фундаменты под колонны запроектированы монолитные столбчатые железобетонные отдельно стоящие. Глубина заложения фундаментов принята -3,2 м.

Под монолитными фундаментами выполнить подготовку из бетона класса В10 толщиной 100 мм, под сборными бетонными блоками - из песчано-гравийной смеси толщиной 100 мм, под цокольной балкой - из пенополистирола толщиной 150 мм, под приямками - из бетона класса В10 толщиной 100 мм.

Под монолитными фундаментами крылец и наружных площадок выполнить подготовку из щебня толщиной 500мм, далее подготовку из бетона класса В10 толщиной 100 мм. Щебень применять с маркой по дробимости не менее 400, размером фракции от 10 мм до 20 мм. Уплотнение щебня проводить послойным трамбованием (толщина слоя не более 300 мм) до степени уплотнения, соответствующей не менее Kcom=0.92.

Боковые поверхности железобетонных конструкций, соприкасающиеся с грунтом, обмазать за 2 раза гидроизоляционной мастикой ТехноНИКОЛЬ №24 (МГТН) ТУ 5775-034-17925162-2005 по слою холодной битумной грунтовки ТехноНИКОЛЬ №01 ТУ 5775-011-17925162-2003.

Монолитные конструкции фундаментов выполнить из бетона класса В20 с маркой W6 по водонепроницаемости и F100 по морозостойкости.

Спецификацию к схеме расположения элементов фундамента смотри лист 5 графической части.

Стены.

Стеновые панели (горизонтальной раскладки) ограждающие конструкции комплектной поставки ОАО «Термостепс-МТЛ» - трехслойные стеновые панели «Термопанель» с несгораемым утеплителем из минеральной ваты на основе базальтового волокна марки ПСБ-150 толщиной 150мм с приведённым сопротивлением теплопередаче не менее R=2,78 м2°С/Вт, с обшивкой с обеих сторон профильным листом толщиной 0,6мм с заводским высококачественным полимерным покрытием (Pural) в заводских условиях с двух сторон, по проекту фирмы-производителя панелей.

Функцию цоколя выполняет надземная часть фундамента - железобетонная конструкция, утепленная с наружной стороны теплоизоляционными плитами типа «Пеноплэкс 35» толщиной 80мм.

Защитно-декоративный слой выполнить путем облицовки наружной стороны цокольной части конструкции керамической глазурованной цокольной плиткой марки ПГ 125х60х7 ГОСТ 13996-93, имитирующей фактуру гранита, Мрз 50, по оштукатуренной подготовленной сухой поверхности. Выравнивание и подготовку под облицовку наружной стороны цокольной части конструкции выполнить путем нанесения известково-цементной штукатурки общей толщиной 30 мм по стальной оцинкованной сетке, закрепленной к железобетонной поверхности.

Внутренние стены и перегородки.

Стены и перегородки кирпичные. Кладку выполнить из керамического полнотелого кирпича КР-ПО 1НФ/100/2,0/25/ГОСТ 530-2012 на растворе М75 с двухсторонней подрезкой швов. Перегородки толщиной 120мм армировать металлическими сетками из арматурной проволоки Ø 5В500 ГОСТ 6727-80* через пять рядов кладки по высоте. Анкеры из арматурной стали Ø12А400, соединяющие перегородки с металлическими колоннами каркаса и стойками фахверка, заложить в процессе ведения кладки с шагом 900 мм по высоте. Перегородки не доводить до кровельных панелей на 30 мм. Зазор заполнить минераловатным вкладышем из негорючей минеральной ваты типа «Rockwool» Y=45 кг/м3 и закрыть фасонными элементами.

Каркас.

Стальные колонны из двутавра 25К2 по СТО АСЧМ 20-93, роль ригеля выполняет двускатная сварная балка из двутавров 40Б2 по СТО АСЧМ 20-93, стальные прогоны покрытия из швеллеров №27У по ГОСТ 8240-97.

Ведомость элементов металлического каркаса см. таблицу 1.2.

Таблица 1.2 - Ведомость элементов металлического каркаса

Кровля.

Панели покрытия ОАО «Термостепс-МТЛ» - трехслойные кровельные панели «Термопанель» с несгораемым утеплителем из минеральной ваты на основе базальтового волокна марки ПКБ-200 толщиной 200мм с приведённым сопротивлением теплопередаче не менее R=3,72 м2°С/Вт, с обшивкой с обеих сторон профильным листом толщиной 0,7мм с заводским высококачественным полимерным покрытием (Pural).

Антикоррозийная защита конструкций.

Металлоконструкции внутри здания окрасить эмалью Политон-УР, ТУ 2312-029-12288779-2002, по грунтовке Цинотан, ТУ 2312-017-12288779-2003. Металлоконструкции подверженные атмосферным воздействиям окрасить эмелью Политон-УР (УФ), ТУ 2312-033-12288779-2002, по грунтовке Цинотан. Качество лакокрасочного покрытия должно соответсвовать VII классу по ГОСТ 9.032-74.

Перекрытие на отметке +3,000.

Перекрытие выполнено из железобетонных плит и монолитных участков см. лист 4. Спецификация на перекрытие на отметке +3,000 см. таблицу 1.3.

Таблица 1.3 - Спецификация к схеме расположения элементов перекрытия на отметке +3,000

1.3 Теплотехнический расчет

Теплотехнический расчёт стены

Стены - трехслойные стеновые панели «Термопанель» с несгораемым утеплителем из минеральной ваты на основе базальтового волокна марки ПСБ-150 толщиной 150мм с приведённым сопротивлением теплопередаче не менее R=2,78 м2°С/Вт. Конструкция стены представлена на рисунке 1.1.

Рисунок 1.1 - Конструкция стены здания

Состав стены:

фасадно-защитный отделочный слой: сталь 0,6 мм: λ=58 Вт/м∙ ˚С, δ=0,0006 м;

утепляющий слой: ПСБ-150;

внутренний слой: сталь 0,6 мм: λ=58 Вт/м∙ ˚С, δ=0,0006 м.

Влажностный режим помещения по табл.1 [3] для tint св.12 до 24˚С и φint св. 50 до 60% - нормальный.

Зона влажности по приложению В - нормальная.

Условия эксплуатации ограждающих конструкций по табл.2 [3] в зависимости от влажностного режима помещения и зоны влажности - Б.

Расчетная температура наружного воздуха наиболее холодной пятидневки - 32˚С.

Градусо-сутки отопительного периода определим по формуле

D=, °С·сут, (1.1)

где t - средняя температура периода со средней суточной температурой воздуха ниже или равной 8 °С, по [1];°С;

- продолжительность периода со средней суточной температурой воздуха ниже или равной 8 °С, по [1]; сут.int- расчетная температура внутреннего воздуха, по [1]; °С;

= 18°С;

= -4,1°С;

= 231 сут.

D=, °С·сут.

Требуемое сопротивление теплопередачи ограждающих конструкций из условия энергосбережения:

R, м2·°С/Вт, (1.2)

где а = 0,0002 (для стен);

в = 1,0 (для стен).

Rм2·°С/Вт.

Для принятой панели R=2,78 м2°С/Вт, что больше Rм2·°С/Вт. Следовательно толщина панели принята верно.

Теплотехнический расчёт панели покрытия

Состав покрытия:

- фасадно-защитный отделочный слой: сталь 0,7 мм: λ=58 Вт/м∙°С, δ=0,0007 м;

утепляющий слой: ПКБ-200;

внутренний слой: сталь 0,7 мм: λ=58 Вт/м∙°С, δ=0,0007 м.

= 18°С;

= -4,1°С;

= 231 сут.

Градусо-сутки отопительного периода

D=, °С·сут.

а = 0,00025 (для покрытия);

в = 1,5 (для покрытия).

Rм2·°С/Вт.

Для принятой панели R=3,72 м2°С/Вт, что больше Rм2·°С/Вт. Следовательно толщина панели принята верно.

1.4 Наружная и внутренняя отделка

Отделочные работы выполняются в соответствии с действующими нормами.

Наружные окна пластиковые ГОСТ 23166-99. Двери из ПВХ профилей по ГОСТ 30970-2002, металлические по ГОСТ 31173-2003, ТУ 5262-017-13172760-98 (спецификацию элементов заполнения проемов см. лист 2 графической части).

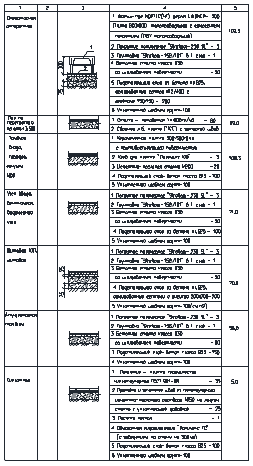

Экспликацию полов см. таблицу 1.4. Ведомость отделки помещений в таблице 1.5.

Таблица 1.4 - Экспликация полов

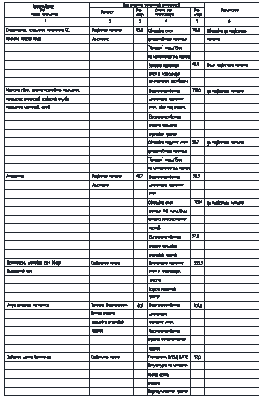

Таблица 1.5 - Ведомость отделки помещений, площадь м2

1.5 Технико-экономические показатели

1. Строительный объем - 4753,2 м2.

2. Площадь застройки - 858,1 м2.

3. Общая площадь - 810 м2.

4. Общая площадь территории - 62644 м2.

5. Площадь автопроездов с покрытием из железобетонных плит и монолитного железобетона - 15350 м2.

6. Площадь озеленения - 32240 м2.

7. Площадь технологических площадок - 28550 м2.

8. Площадь тротуара - 870 м2.

9. Площадь площадки отдыха - 291 м2.

1.6 Описание генплана

Генеральный план выполнен в соответствии с основными требованиями норм и правил проектирования, градостроительных решений в увязке с существующей застройкой и окружающей средой.

План организации рельефа выполнен методом проектных горизонталей в увязке с существующим рельефом.

Отвод поверхностных вод осуществляется по проездам в ливневую канализацию с предварительной очисткой.

За относительные отметки 0.000, соответствующие уровню полов 1-го этажа промышленно-бытовых помещений здания принята абсолютная отметка +135,20 м от уровня Балтийского моря соответственно.

В проекте предусмотрено:

устройство покрытия автопроездов из железобетонных плит и монолитного железобетона;

устройство покрытия технологической площадки, пригодной для проезда автотранспорта;

устройство покрытия пешеходной дорожки из тротуарных плиток;

оборудование территории малыми архитектурными формами (урны, скамейки для отдыха и т.д.);

площадка для отдыха рабочего персонала;

озеленение территории устройством газонов;

искусственное освещение территории фонарями.

Свободные от застройки, проездов и площадок территории озеленяются путем устройства газонов. В качестве плодородного слоя для газонов используется почвенный покров, снятый с площади участка, привозной грунт.

2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ

2.1 Расчёт несущей рамы

Выполним расчет наиболее нагруженной рамы по оси 10 двухэтажной части здания.

Нагрузками, действующими на поперечную раму являются:

постоянная нагрузка от массы кровли;

снеговая нагрузка;

давление ветра на продольные стены здания;

эксплуатационная нагрузка от людей и оборудования.

Определение постоянной нагрузки

Постоянная нагрузка на ригель рамы складывается из нагрузки от массы кровли, массы стропильных ферм или балок

Таблица 2.1 - Сбор нагрузки от покрытия

Состав нагрузки	Норм. Нагрузка gn, кН/м2	Коэф. надежности по нагрузке γf	Расчетная нагрузка g, кН/м2
1) Панель кровельная ПКБ-200 Термопанель толщиной 200мм	0,358	1,2	0,43
2) Прогоны из швеллера №27У шаг 1,45м 0,277/1,45	0,191	1,05	0,201
3) Балки покрытия 40Б2 0,547/6	0,091	1,05	0,096
Всего g1	0,64		0,727

Таблица 2.2 - Сбор нагрузки на перекрытие 1-го этажа

Состав нагрузки	Норм. Нагрузка gn, кН/м2	Коэф. надежности по нагрузке γf	Расчетная нагрузка g, кН/м2
1) Пенобетон плотностью 600кг/м3 толщиной 80мм	0,48	1,3	0,624
2) Железобетонная плита	2,75	1,1	3,025
3) Стальные балки	0,11	1,05	0,115
Всего g2	3,34		3,764

Постоянная расчетная погонная нагрузка по ригелю рамы:

, кН/м, (2.1)

где g1 - расчетная нагрузка от массы кровли, несущих конструкций покрытия по таблице 2.1;

Встр.к. - шаг стропильных конструкций (ригелей).

Постоянная расчетная погонная нагрузка на перекрытие 1-го этажа:

, кН/м, (2.2)

где g2 - расчетная нагрузка от перекрытия по таблице 2.2;

Узел 5= 0

М=0

Узел 4

= - (GB +GCT.В) (2.3)

где GB - собственный вес верхней части колонны, принимаемый как 50 % от всего веса колонны

= 0,5 × GК, кН, (2.4)К = , кН, (2.5)

где - переходный коэффициент;

γf - коэффициент надежности по нагрузке, для стальных конструкций

γf = 1,05;

qкол - нагрузка от массы 1 погонного метра предварительно принятого сечения колонны в кН/м;

- длина колоны в м,

.К = = 0.5 × 1,38 = 0,69 кН

.В = gст x hВ x B x γf , кН, (2.6)

.В = 0,27 x 2,25 x 6 x 1.2 = 4,37 кНст =27 кг/м2= -(0,69+4,37) = -5,06 кН

М4 = GCT.В× e, кН·м, (2.7)

М4 = 4,37 × (0,25/2 + 0,15/2) = 0,87 кН·м

Узел 3

N = 0

М=0

Узел 2

= - (GН + GСТ.Н) (2.8)

где GН = 0,5GК - собственный вес нижней части колонныК = Н = 0,5×2,39 = 1,2 кН.Н = 0.27 x 2,99 x 6 x 1.2 = 5,81 кН= -(1,2+5,81) = -7,01 кН

М2 = 5,81 × (0,25/2 + 0,15/2) = 1,16 кН·м

Узел 1= 0

М = 0

Узел 7К = Н = 0,5×3,76 = 1,88 кН.Н = 0.27 x 5,25 x 6 x 1.2 = 10,21 кН= -(1,88+10,21) = -12,09 кН

М7 = 10,21 × (0,25/2 + 0,15/2) = 2,04 кН·м

В узлах 6, 8 продольные силы такие же, как и у соответствующих им узлах левой стойки, а моменты меняют знаки на противоположные.

Рисунок 2.1 - Расчетная схема поперечной рамы от постоянной нагрузки

Определение снеговой нагрузки

Нормативное значение снеговой нагрузки на горизонтальную проекцию покрытия определяется по формуле (10.1) [2]:

S0 = 0,7 ce ct m Sg, кПа, (2.9)

где се - коэффициент, учитывающий снос снега с покрытий зданий под действием ветра или иных факторов (10.6) [2]:

ct = 1 - термический коэффициент

m = 1 - коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие

Sg = 2,4 кПа - вес снегового покрова на 1 м2 горизонтальной поверхности земли (для 4 снегового района).

Для скатных кровель 2 варианта загружения.

S01 = 0,7 0,85 1 1 2,4 103 = 1,428 кПа= 0,7 0,85 1 0,6 2,4 103 = 0,857 кПа= 0,7 0,85 1 1,4 2,4 103 = 1,999 кПа

S = S0 γf , кПа, (2.10)

= 1,428 1,4 = 1,999 кПа= 0,857 1,4 = 1,2 кПа= 1,999 1,4 = 2,799 кПа

сн = S B, кН/м, (2.11)

сн1 = S B = 1,999 6 = 11.99 кН/мсн2 = S B = 1,2 6 = 7,2 кН/мсн3 = S B = 2,799 6 = 16,79 кН/м

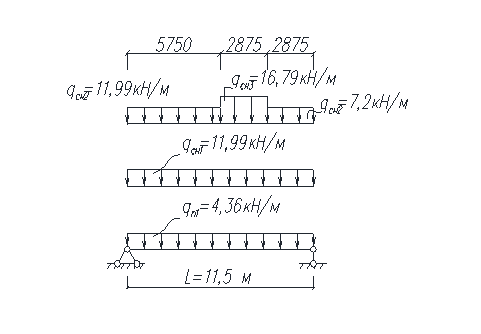

Рисунок 2.2 - Загружение снеговой нагрузкой

Определение ветровой нагрузки

Ветровая нагрузка будет состоять из двух загружений:

ветер слева - направо

ветер справа - налево

Интенсивность распределенной ветровой нагрузки определяется по формулам:

с наветренной стороны (активное давление)

w = γf x c x w0 x к x Bк, кН/м, (2.12)

с заветренной стороны (отсос)

w/ = γf x c/ x w0 x к x Bк, кН/м, (2.13)

где с и с/ - аэродинамические коэффициенты

w0 = 0,23 кПа - нормативный скоростной напор ветра для высоты над поверхностью земли до 5 м;

Bк = 6 м - шаг рам;

к - коэффициент, учитывающий изменение скоростного напора в зависимости от высоты и типа местности для городской застройки к5.000 = 0,5.

w5.0 = 1,4 x 0,8 x 0,23 x 0,5 x 6 = 0,773 кН/м

w/5.0 = 1,4 x 0,6 x 0,23 x 0,5 x 6 = 0,58 кН/м

Выше отметки верха ригеля распределенная нагрузка заменяется сосредоточенной силой W , приложенной в уровне нижнего пояса ригеля.

W/. = W = 0.

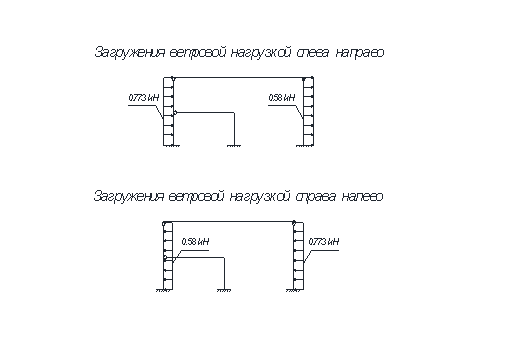

Рисунок 2.3 - Загружение ветровой нагрузкой

Определение временной эксплуатационной нагрузки

Нормативное значение временной эксплуатационной нагрузки от людей и оборудования на перекрытие:

Pn = 2,0 кH/м2

p = Pn × B × γf , кН/м2 (2.14)

p = 2,0 × 6 × 1,2 = 14,4 кН/м2

Рисунок 2.4 - Загружение эксплуатационной нагрузкой

Выполняем статический расчёт рамы в программе SCAD Office.

Поперечная рама имеет 6 загружений:

1. от действия постоянной нагрузки;

2. от действия снеговой нагрузки(I вариант);

. от действия снеговой нагрузки(II вариант) - для двускатных кровель;

. от действия ветровой нагрузки слева направо;

. от действия ветровой нагрузки справа налево.

. от действия эксплуатационной нагрузки.

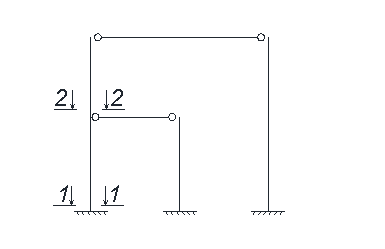

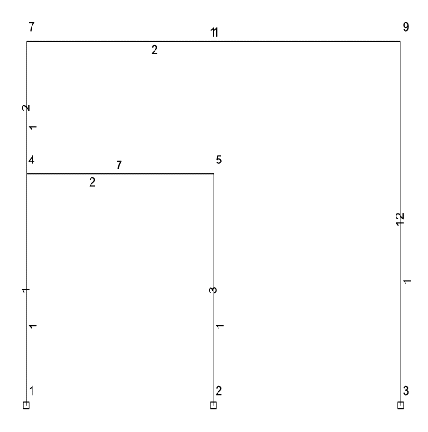

Рисунок 2.5 - К статическому расчету поперечной рамы

Таблица 2.3 - Усилия и напряжения, Т, м

Усилия и напряжения
Элемент		Сечение	Загружение			Значения
1		2	3			4		5	6
						N		M	Q
1		1	1			-10,802		0,02	-0,045
1		1	2			-7,333		0	0
1		1	3			-6,237		0	0
1		1	4			0		0,545	-0,244
1		1	5			0		-0,492	0,186
1		1	6			-8,807		0	0
1		2	1			-10,088		0,066	-0,045
1		2	2			-7,333		0	0
1		2	3			-6,237		0	0
1		2	4			0		0,26	-0,12
1		2	5			0		-0,273	0,093
1		2	6			-8,807		0	0
1		3	1			-10,088		-0,005	-0,045
1		3	2			-7,333		0	0
1		3	3			-6,237		0	0
1		3	0		0,168	0,004
1		3	5			0		-0,2	1,743e-004
1		3	6			-8,807		0	0
2		1	1			-3,182		-0,005	-0,046
2		1	2			-7,333		0	0
2		1	3			-6,237		0	0
2		1	4			0		0,168	-0,164
2		1	5			0		-0,2	0,164
2		2	1			-2,667		0,042	-0,046
2		2	2			-7,333		0	0
2		2	3			-6,237		0	0
2		2	4			0		0,052	-0,093
2		2	5			0		-0,076	0,111
2		3	1			-2,667		-1,981e-017	-0,046
2		3	2			-7,333		0	0
2		3	3			-6,237		0	0
2		3	4			0		-7,243e-016	-0,022
2		3	5			0		4,583e-016	0,057
3		1	1			-6,905		0,002	-0,001
3		1	4			0		0,527	-0,168
3		1	5			0		-0,515	0,164
3		1	6			-8,807		0	0
3		2	1			-6,905		0,001	-0,001
3		2	4			0		0,264	-0,168
3	2			5	0		-0,257		0,164
3	2			6	-8,807		0		0
3	3			1	-6,905		-1,415e-018		-0,001
3	3			4	0		-1,811e-016		-0,168
3	3			5	0		3,622e-016		0,164
3	3			6	-8,807		0		0
7	1			1	-0,001		0		6,905
7	1			4	-0,168		0		0
7	1			5	0,164		0		0
7	1			6	0		0		8,807
7	2			1	-0,001		10,358		-1,449e-015
7	2			4	-0,168		0		0
7	2			5	0,164		0		0
7	2			6	0		13,211		-7,243e-016
7	3			1	-0,001		0		-6,905
7	3			4	-0,168		0		0
7	3			5	0,164		0		0
7	3			6	0		0		-8,807
11	1			1	0,046		0		2,667
11	1			2	0		0		7,333
11	1			3	0		0		6,237
11	1			4	0,022		0		0
11	1			5	-0,057		0		0
11	2			1	0,046		8		-1,811e-016
11	2			2	0		22		-1,811e-015
11	2			3	0		19,81		-1,1
11	2			4	0,022		0		0
11	2			5	-0,057		0		0
11	3			1	0,046		0		-2,667
11	3			2	0		0		-7,333
11	3			3	0		0		-5,503
11	3			4	0,022		0		0
11	3			5	-0,057		0		0
12	1			1	-3,899		-0,021		0,046
12	1			2	-7,333		0
12	1			3	-5,503		0		0
12	1			4	0		0,617		-0,271
12	1			5	0		-0,682		0,333
12	2			1	-2,667		-0,114		0,046
12	2			2	-7,333		0		0
12	2			3	-5,503		0		0
12	2			4	0		0,127		-0,125
12	2			5	0		-0,1		0,138
12	3			1	-2,667		0		0,046
12	3			2	-7,333		0		0
12	3			3	-5,503		0		0
12	3			4	0		4,527e-017		0,022
12	3			5	0		-1,811e-016		-0,057

Рисунок 2.6 - Рассматриваемые сечения колонн

Таблица 2.4 - Усилия и их сочетания в сечениях колонны

Нагрузки			ψ	Усилия в сечениях
Индекс	Наименование			Крайняя колонна
				Сечение 1-1		Сечение 2-2
				M кН×м	N кН	M кН×м			N кН
1	2		3	4	5	6			7
1	Постоянная		1	0,2	-108,02	0			-31,82
2	Снеговая 1вариант		1	0	-73,33	0			-73,33
2/			0,9	0	-66,0	0			-66,0
3	Снеговая 2вариант		1	0	-62,37	0			-62,37
3/			0,9	0	-56,13	0			-56,13
4	Ветровая слева		1	5,45	0	1,68			0
4/			0,9	4,91	0	1,51			0
5	Ветровая справа		1	-4,92	0	-2			0
5/			0,9	-4,43	0	-1,8			0
6	Временная на перекрытие 1 этажа		1	0	-88,07		0		0
6/			0,9	0	-79,26		0		0
9	+Mmax и Nсоотв.	инд.		1+4			1+4
		Σ		5,65	-108,02		1,68		-31,82
10	-Mmax и Nсоотв.	инд.		1 + 5			1+5
		Σ		-4,72	-108,02		-2	-31,82
11	Nmax ± Mсоотв	инд.		1 +2’+4’+6’			1+2’+4’
		Σ		5,11	-253,28		1,51			-97,82
12	Для анкерных болтов внутренних Nmin - Mсоотв +Mmax и Nсоотв	инд.		1’+5’
		Σ		-4,25	-97,22
		инд.		1’+4’
		Σ		5,63	-97,22
	наружных Nmin + Mсоотв	инд.		1’+4’
		Σ		5,63	-97,22

Таблица 2.5 - Определение невыгодных сочетаний усилий в сечениях крайней колонны

Сечения и элементы колонны	Индексы из таблицы	Усилия		Наружная ветвь			Внутренняя ветвь
		M кН×м	N кН	M/h кН	N/2 кН	Nпр. кН	M/h кН	N/2 кН	Nпр. кН
1	11	5,11	-253,28	20,44	-126,64	-106,2	-20,44	-126,64	-147,08
	10	-4,72	-108,02	-18,88	-54,01	-72,89	18,88	-54,01	-35,13
	9	5,65	-108,02	22,6	-54,01	-31,41	-22,6	-54,01	-76,61
2	11	1,51	-97,82	6,04	-48,91	-42,87	-6,04	-48,91	-54,95
	10	-2	-31,82	-8,0	-15,91	-23,91	8,0	-15,91	-7,91
	9	1,68	-31,82	6,72	-15,91	-9,19	-6,72	-15,91	-22,63
Анкерные болты	12	-4,25	-97,22	-17,0	-48,61	-65,61	17,0	-48,61	-31,61
		5,63	-97,22	22,52	-48,61	-26,09	-22,52	-48,61	-71,13
		5,63	-97,22	22,52	-48,61	-26,09	-22,52	-48,61	-71,13

Таблица 2.6 - Расчетные усилия в сечениях крайней колонны

Сечения и элементы колонны	Ветвь	M кН×м	N кН	Nпр. кН
1	Наружная	5,11	-253,28	-106,2
	Внутренняя	5,11	-253,28	-147,08
2	Наружная	1,51	-97,82	-42,87
	Внутренняя	1,51	-97,82	-54,95
Анкерные болты	Наружная	Конструктивно
	Внутренняя
База	Наружная	5,11	-253,28	-106,2
	Внутренняя	-253,28	-106,2

2.2 Расчет колонны

Коэффициент µ находим по формуле (145) [15] таблица 31:

(2.15)

Т.к. при шарнирном креплении нижних или верхних ригелей к колоннам принимается 0 по п. 6.10* СНиП II-23-81, то

lefx = 0,7 × 3,14 = 2,2 м

Определение требуемой площади сечения:

, см (2.16)

где Rу = 240 МПа - расчетное сопротивление стали по пределу текучести (С 255)

γn = 1; γс = 1

φe - коэффициент, определяемый в зависимости от условной гибкости стержня и приведенного относительного эксцентриситета mef

, (2.17)

, (2.18)

, примем 250мм.

где - условная гибкость стержня колонны;

- радиус инерции сечения (в предварительных расчетах принять для двутавра

ix = 0,42 × h = 0,42 × 0,25 = 0,105 м

Е = 2,1 × 105 МПа - модуль упругости стали

, (2.19)

Где - приведенный относительный эксцентриситет;

- коэффициент влияния формы сечения (табл. Д.2 [15]);

- относительный эксцентриситет, определяется

, (2.20)

(здесь , , в предварительных расчетах принять , )

=(1,75–0,1*0,23)-0,02(5–0,23)*0,71=1,66

φe = 0,855 - по таблице Д.3 [15]

Требуемая площадь:

По сортаменту СТО АСЧМ 20-93 принимаем двутавр 25К2:

А = 92,18 см2, h = 250 мм,

b = 250 мм, s = 9 мм,

t = 14 мм, ix = 108,4 мм,

iу = 62,9 мм, Wх = 866,6 см3

Iх = 10833 см4

Уточняем:

см;

(2.21)

→

η = (2.22)

=(1,9–0,1*0,21)–0,02(6–0,21) *0,71=1,8

=> φe = 0,855 - по таблице Д.3 [15].

Проверка принятого сечения

Проверку прочности внецентренно-сжатых колонн выполняют при приведенном относительном эксцентриситете mef > 20.

Проверка устойчивости в плоскости рамы, т.к. mef = 0,38 < 20

, МПа, (2.23)

Условие выполняется.

Проверка устойчивости:

- из плоскости рамы:

, (2.24)

в плоскости рамы:

По п. 9.2.8 [15] при λx < λy проверка из плоскости момента не требуется.

Проверка по гибкости:

λх≤[ λх], (2.25)

[λх]=180-60*αх, (2.26)

где - коэффициент принимаемый не менее 0,5

, (2.27)

x=, (2.28)

Тогда по таблице Д.1. [2] φx = 0,868

= 0.131

[λ] х = 180 – 60 × 0,5 = 150

< [λ] х = 150

условие выполняется.

λу≤[ λу],

Тогда по таблице Д.1. [2] φy = 0,977

= 0.117

[λ] y = 180 – 60 × 0,5 = 150

< [λ] у = 150

условие выполняется.

Колонна К1 в пределах 2 этажа

Коэффициент µ находим по формуле (145) [15] таблица 31

Т.к. при шарнирном креплении нижних или верхних ригелей к колоннам принимается 0 по п. 6.10* СНиП II-23-81, то

lefx = 0,7 × 1,81 = 1,27 м

ix = 0,42 × h = 0,42 × 0,25 = 0,105 м

=(1,75–0,1*0,18)-0,02(5–0,18)*0,41=1,69

φe = 0,908 - по таблице Д.3 [15]

Требуемая площадь:

По сортаменту СТО АСЧМ 20-93 принимаем двутавр 25К2:

А = 92,18 см2, h = 250 мм,

b = 250 мм, s = 9 мм,

t = 14 мм, ix = 108,4 мм,

iу = 62,9 мм, Wх = 866,6 см3

Iх = 10833 см4

Уточняем

см;

→

=(1,9–0,1*0,16)–0,02(6–0,16) *0,41=1,84

=> φe = 0,908 - по таблице Д.3 [15].

Проверка принятого сечения

Проверка устойчивости в плоскости рамы, т.к. mef = 0,29 < 20

Условие выполняется.

Проверка устойчивости:

- из плоскости рамы:

в плоскости рамы:

По п. 9.2.8 [15] при λx < λy проверка из плоскости момента не требуется.

Проверка по гибкости:

Тогда по таблице Д.1. [2] φx = 0,95

= 0.047

[λ] х = 180 – 60 × 0,5 = 150

< [λ]х = 150

Условие выполняется.

Тогда по таблице Д.1. [2] φy = 1

= 0.044

[λ] y = 180 – 60 × 0,5 = 150

< [λ]y = 150

Условие выполняется.

Т.к. колонна К1 с другой стороны имеет длину в 2 этажа, то проверим на устойчивость.

(2.29)

где - геометрическая длина колонны;

- коэффициент расчетной длины колонны в плоскости рамы при жестком креплении колонны к фундаменту и при шарнирном прикреплении ригеля к колонне.

- то же, из плоскости рамы.

из плоскости рамы:

в плоскости рамы:

По п. 9.2.8 [15] при λx > λy проверка из плоскости момента требуется по формуле 2.24.

- коэффициент, принимаемый:

при

(2.30)

здесь - коэффициенты, принимаемые по таблице 21 [2]);

Условие выполняется, устойчивость обеспечена.

Проверка по гибкости:

Тогда по таблице Д.1. [15] φx = 0,618

= 0.185

[λ] х = 180 – 60 × 0,5 = 150

< [λ] х = 150

Условие выполняется.

= 0.24

[λ] y = 180 – 60 × 0,5 = 150

< [λ] y = 150

Условие выполняется.

База внецентренно-сжатой колонны К1

М=5,11 кНм; N=253,28 кН.

По конструктивным соображениям принимаем В=35 см. Фундамент из бетона класса В20 с Rb=11.5МПа и Rb,lok=φb·Rb=1.2·11.5=13.8 МПа.

, м, (2.31)

Принимаем по конструктивным соображениям L=420 мм.

Определяем толщину опорной плиты.

Участок 1(консольный участок):

Изгибающий момент по формуле

(2.32)

где А1-площадь трапеции условного консольного участка плиты, см2;

С1-расстояние от центра тяжести трапеции до условной опорной кромки плиты, см.

Толщина опорной плиты

(2.33)

Сталь С255 при t > 20 мм, Ry=230 МПа

Участок 2(консольный участок):

(2.34)

Участок 3 (участок опертый на 3 канта):

(2.35)

Для участка плиты, опертого на три стороны, а зависит от отношения по таблице Е.2 [15], где d1- длина свободной стороны, длина стороны, перпендикулярной к свободной.

(2.36)

Принимаем толщину плиты 30мм.

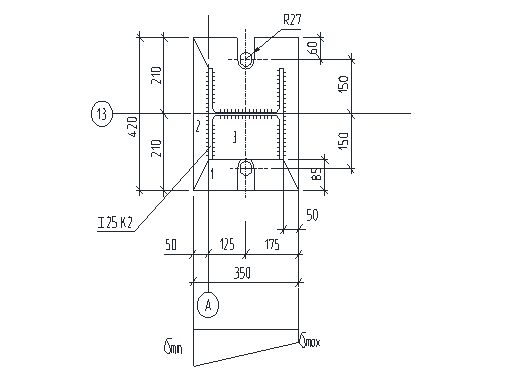

Рисунок 2.7 - Напряжения в базе колонны

Проверяем прочность опорной плиты в сечении 1-1:

, МПа, (2.37)

(2.38)

Здесь:

, кН, (2.39)

, МПа, (2.40)

Прочность обеспечена.

Устанавливаем конструктивно анкерные болты М20.

Окончательно принимаем сечение колонн по СТО АСЧМ 20-93 25К2.

2.3 Расчет металлической балки

Выполним расчет наиболее нагруженной балки покрытия, расположенной по оси 6, 7, 10.

Постоянная нагрузка от покрытия

Снеговая нагрузка

S01 = 0,7 0,85 1 1 2,4 103 = 1,428 кПа

S02 = 0,7 0,85 1 0,6 2,4 103 = 0,857 кПа

S03 = 0,7 0,85 1 1,4 2,4 103 = 1,999 кПа= 1,428 1,4 = 1,999 кПа= 0,857 1,4 = 1,2 кПа= 1,999 1,4 = 2,799 кПасн1 = S B = 1,999 6 = 11.99 кН/мсн2 = S B = 1,2 6 = 7,2 кН/мсн3 = S B = 2,799 6 = 16,79 кН/м.

Рассчитаем балку в программе Кристалл.

вариант:

Рисунок 2.8 - Расчетная схема балки

Окончательно принимаем сечение балки 40Б2.

Рисунок 2.9 - Узел крепления балки к колонне

3. ОРГАНИЗАЦИОННО-ЭКОНОМИЧЕСКИЙ РАЗДЕЛ

3.1 Характеристика условий строительства

Характер строительства - новое.

Существующая застройка - нет.

Проектируемое здание расположено в пос. Юбилейный Вологодской области. Нормативная продолжительность строительства по [9] - 6 месяцев.

Источником покрытия потребности в рабочей силе являются кадровые рабочие СУ. Обеспечение строительства бетоном производится заводом ЖБИ. Строительными механизмами строительство обеспечивается автоколонной.

Из физико-геологических процессов для района характерно сезонное промерзание грунтов. Нормативная глубина сезонного промерзания суглинков составляет 1,50 м.

Среднее расстояние подвозки основных материалов составляет 30 км. Относительной отметке 0.000 соответствует абсолютная отметка 135,20.

3.2 Методы выполнения основных СМР, техника безопасности

.2.1 Подготовительный период

Строительство проектируемого объекта выполняется в два периода: подготовительный и основной.

В состав подготовительного периода входят работы, связанные с подготовкой строительной площадки.

Освоение строительной площадки - расчистка территории строительства, снос строений, неиспользуемых в процессе строительства.

Монтаж инвентарных зданий и установок, создание общескладского хозяйства.

Инженерная подготовка территории строительства - устройство внутриплощадочных дорог, прокладка сетей водо-, энергоснабжения, канализации, теплоснабжения и связи.

Временная дорога, обеспечивающая подъезд к строительной площадке грунтовая уплотненная щебнем, ширина дороги при одностороннем движении транспорта - 3,5 м, а при двух направлениях - 6 м.

Временное освещение территории строительства производится светильниками на опорах, прожекторами, установленными на инвентарных мачтах и стреле монтажного крана. Временное освещение выполняется в соответствии с [21].

У въезда на строительную площадку необходимо установить дорожные знаки ограничения скорости движения автотранспорта и предупреждения о въезде и входе в опасную зону.

Складирование материалов и конструкций необходимо выполнять в соответствии с требованиями технических условий и стандартов на материалы, изделия и конструкции на выровненных площадках, принимая меры против самопроизвольного смещения, просадки и раскатывания материалов и конструкций.

Во избежание доступа посторонних лиц строительная площадка ограждается временным забором. Оградить опасную зону сигнальными ограждениями, вывесить в соответствующих местах плакаты «Осторожно. Работает кран», «Стой! Проход запрещен», «Опасно! Возможно падение груза» Конструкции ограждения выполняются в соответствии требованиям [16]. Ограждения, примыкающие к местам массового прохода, людей оборудованы сплошным защитным козырьком.

Работы по прокладке инженерных коммуникаций выполняются с соблюдением требований [22], [23], [5]. При ограждении строительной площадки также должны соблюдаться требования [11], [12].

3.2.2 Основной период строительства

Основной период строительства делится на три стадии:

) устройство подземной части здания;

) устройство надземной части здания;

) отделочные работы.

) Возведение подземной части здания

При производстве работ по устройству оснований и фундаментов зданий и сооружений всех видов следует руководствоваться [10], [11].

К производству земляных работ можно приступать только после разбивки котлованов, траншей, земляных сооружений, привязки осей и высотных отметок на имеющейся геодезической основе и закрепления необходимых разбивочных знаков.

Отрыв траншей коммуникаций и земляные работы по отрывке котлована выполнять экскаватором Э5015 с емкостью ковша 0,5 м3.

Возведение подземной части здания рекомендуется выполнять краном КС 35714К-2, позволяющим монтировать все элементы и подачу материала с бровки котлована.

В возведении объекта задействованы также следующие машины и механизмы: бульдозер ДЗ-8, бортовой автомобиль ЗИЛ-555, сварочный аппарат ТДМ-301-1, пневмотрамбовка. В качестве технологической оснастки и инструмента бригада монтажников применяет следующие приспособления: оправка монтажника, ключи торцовые, молоток слесарный, щетка ручная, кернер слесарный, зубило слесарное, напильник слесарный, ключи гаечные разводные, отвес строительный, уровень строительный, рулетка измерительная металлическая, шнур разметочный в корпусе, метр складной металлический.

Кроме бригады монтажников на строительной площадке работают: машинисты, землекопы, бетонщики, сантехники, электрики, плотники, изолировщики, маляры, штукатуры, облицовщики-плиточники.

) Возведение надземной части здания

Возведение надземной части здания производится краном КС 35714К-2. Для погрузочно-разгрузочных работ с автотранспорта и для монтажа кирпичных стен используется этот же кран. При монтаже надземной части здания необходимо руководствоваться [10], [11], [8], [7], [6].

Для монтажа конструкций здания предусмотрено использование типовой монтажной оснастки, позволяющей осуществлять подъем, временное крепление и выверку элементов.

Транспортные работы

Организация - владелец транспортных средств обязана обеспечить их своевременное техобслуживание и ремонт.

Транспортировка длинномерных, тяжеловесных, крупногабаритных грузов осуществляется на специализированном транспорте.

Груз должен быть размещен и закреплен в соответствии с техническими условиями погрузки и крепления.

Подача автомобиля задним ходом в зоне работ производится по команде работающих.

) Отделочные работы

Отделочные работы делятся на следующие циклы:

) установка оконных и дверных блоков;

) штукатурные работы;

) отделка стен гипсокартоном, панелями;

) подготовка под окраску и окраска поверхностей;

) устройство подвесных потолков;

) устройство керамических и бетонных полов.

Общая готовность здания к началу работ должна соответствовать [6].

Производство облицовочных работ организуется поточно-расчетным методом, что обеспечивает наиболее полное использование рабочих по их квалификации.

Качество применяемых отделочных материалов (краски, плитка) должны удовлетворять требованиям [6].

3.3 Стройгенплан

Строительный генеральный план участка, являясь важным документом после ППР, влияет на эффективность организации производства, поскольку в нем решаются вопросы размещения и транспортировки строительных конструкций и материалов, что отражается на производстве труда и себестоимости работ.

Стройгенплан разработан на основании архитектурно-строительного генплана объекта, согласно техники безопасности в строительстве.

При проектировании стройгенплана предусмотрено:

ограждение стройплощадки;

наличие временных дорог;

пересечение дорог с ЛЭП выполнено под прямым углом;

размещение складских площадок в зоне действия крана;

размещение пожарного гидранта на расстоянии не далее 2м от дороги с твердым покрытием.

Проектом предусмотрены бытовые временные помещения, которые обеспечивают рабочих водоснабжением, канализацией, отоплением.

Электроснабжение осуществляется за счет трансформаторной подстанции, установленной на объекте.

3.4 Описание сетевого графика

В качестве модели, отражающей технологические и организационные взаимосвязи процесса производства строительных работ, используется сетевая модель.

Сетевая модель изображается в виде графика, состоящего из стрелок и кружков.

Выполнен расчет сетевого графика, в котором предусматривается поточное выполнение работ.

Продолжительность критического пути составляет 128 дней.

Расчет сетевого графика производится табличным методом.

Максимальная численность рабочих на площадке составляет 35 человек. После оптимизации численность рабочих сократилась до 27 человек. Технико-экономическая информация по работам сетевого графика обобщается в карточке-определителе сетевого графика (приложение 1). Расчет сетевого графика см. приложение 2.

3.5 Расчет численности персонала строительства

Численность персонала строительства определяется по формуле:

N = 1,06 × (Nосн + Nн.о.+ Nитр + Nмоп + Nуч.), чел., (3.1)

где 1,06 - коэффициент, учитывающий отпуска и невыходы рабочих по болезни.

Nосн. = 27 чел. − численность рабочих основного производства,

Nн.о = 27× 20% = 6 чел. − численность рабочих неосновного производства

Nитр = (27+6)× 6% = 2 чел. − численность инженерно-технических работников

Nмоп.=(27+6)×4%=2 чел. − численность младшего обслуживающего персонала

Nуч. = (27+6)×5% = 2 чел. − численность учеников

N=1,06×(27+6+2+2+2) = 42 чел.

3.6 Обоснование потребности и выбор типов временных зданий и сооружений

Таблица 3.1 - Расчет площадей временных зданий и сооружений

Наименование зданий и сооружений	Расчетная численность персонала		Нормы на 1 человека		Требуется		Принято
	всего	% одновременно пользующихся	Ед. изм.	Кол-во	Ед. изм.	Кол-во	Марка	Кол-во
Проходная	-	-	м2	9	м2	9	Вагончик 3х3	1
Контора прораба	1	100	м2	5	м2	5	Вагончик 3х3	1
Помещение для приема пищи	42	30	м2	1	12,6	Вагончик 3х6	1
Помещение для обогрева рабочих	42	100	м2	0,1	м2	4,2	Вагончик 3х3	1
Кладовая	-	-	м2	9	м2	15	Вагончик 3х6	1
Помещение для сушки и обеспылевания одежды	42	50	м2	0,2	м2	4,2	Вагончик 3х3	1
Гардеробные с умывальными	42	70	м2	0,5	м2	14,7	Вагончик 3х6	1
Душевые	42	30	1 рожок 1 рожок	8 чел 4 м2	1 рожок 1 рожок	2 8	Вагончик 3х3	1
Туалет	42	100	1 очко 1 очко	20 чел 2 м2	1 очко 1 очко	3 6	Вагончик 3х3	1

Примечание: помещение личной гигиены женщин - кабина с гигиеническим душем, размещается в женском туалете, поскольку количество работающих женщин до 100 человек.

3.7 Расчет потребности в коммунальном обеспечении

.7.1 Расчет потребности в воде

Вода на строительной площадке расходуется на хозяйственно-бытовые и на производственные нужды, а также на пожаротушение.

Требуемый расход воды определяется по формуле:

(3.2)

Расход воды на пожаротушение принимается по площади застройки, при площади застройки до 30 га .

- расход воды на хозяйственно-бытовые нужды

, (3.3)

где /- расход воды на принятие душа;

// - расход воды на умывание, принятие пищи и другие нужды.

, (3.4)

где N - Расчетная численность персонала строительства ;

а - норма водопотребления на 1 человека, пользующегося душем, при отсутствии канализации ;

- коэффициент, учитывающий количество моющихся, принимаем ;

время работы душевой установки, час принимаем ;

, (3.5)

где - норма водопотребления на 1 человека в смену ;

- коэффициент неравномерности потребления воды, ;

- продолжительность смены в часах;

Расход воды на производственные нужды определяется:

, (3.6)

где 1,2 - коэффициент на неучтенные потребности;

- коэффициент неравномерности водопотребления,

- суммарный расход воды в смену в литрах на все производственные нужды по нормам;

Диаметр трубы временного водопровода определяется:

, (3.7)

где - скорость движения воды временного водопровода;

Принимаем

3.7.2 Расчет потребности в электроэнергии

Электроэнергия на строительной площадке расходуется на питание электродвигателей (для силовых потребителей), на технологические нужды (прогрев бетона), на внутреннее освещение здания, на наружное освещение подъездных путей, территории, места работы.

Требуемая мощность трансформатора определяется по формуле:

, (3.8)

где 1,1 - коэффициент, учитывающий потери в сети;

, , , - коэффициенты спроса, учитывающие несовпадение нагрузок, , , , ;

- коэффициенты мощности, зависящие от загрузки соответствующих потребителей ;

- мощность силовых, технологических потребителей, приборов внутреннего и наружного освещения, кВт.

Таблица 3.2 - Мощности потребителей

Наименование потребителей	Мощность, кВт
1.Технологические: -Сварочный аппарат -ТЭН 1х10 -растворонасос КР-5 -виброрейка СО-47 -краскопульт СО-87	20 10 4 0,6 0,27 Всего:34,87
2.Внутреннее освещение: -Бытовые помещения	2
3.Наружное освещение -Прожекторы ПКН-1000 с лампой ПЖ-53	6
Итого:	42,87

Подбираем 1 трансформатор КТПМ - 50 - 50 кВт.

Сечение провода временной электросети определяется по формуле:

, (3.9)

где - расчетная нагрузка на рассматриваемом участке сети, Вт;

l - длина участка сети, м;

g - удельная проводимость материала провода (для меди 57);

U - номинальное напряжение (для силовых потребителей - 380 В, для остальных 220В);

- потери напряжения в %, принимается 8%.

Принимаем

3.7.3 Расчет потребности в сжатом воздухе

Сжатый воздух на строительной площадке необходим для работы пневмоинструмента и выполнения некоторых технологических операций. Источником сжатого воздуха являются передвижные компрессорные установки. Требуемая мощность компрессорной установки определяется по формуле:

, (3.10)

где 1,3 - коэффициент, учитывающий потери в сети;

k - коэффициент одновременности работы аппаратов: при подключении 2-3 аппаратов ;

- суммарный расход воздуха приборами:

отбойный молоток -,

Диаметр разводящего шланга определяется по формуле:

, (3.11)

Принимаем шланг

3.7.4 Расчет потребности в тепле

На строительной площадке тепло необходимо для отопления зданий и сооружений и на технологические нужды.

Общая потребность тепла определяется по формуле:

, (3.12)

где - расход тепла на отопление зданий;

- расход тепла на технологические нужды (бетонирование в тепляках);

- коэффициент, учитывающий потери тепла в сети ;

- коэффициент на неучтенные расходы тепла .

, (3.13)

где а - коэффициент, зависящий от расчетной температуры наружного воздуха, при ;

q - удельная тепловая характеристика здания,

(для здания общественного назначения);

- строительный объем здания ;

- расчетная температура внутреннего и наружного воздуха

3.7.5 Расчет потребности в транспортных средствах

Строительные конструкции и материалы доставляются на стройку специализированным транспортом. Требуемое количество машино-смен работы транспортного средства для доставки однородного груза определяется:

, (3.14)

где - количество перевозимого однородного груза, т;

- сменная производительность транспортной единицы, т/см

, (3.15)

где - паспортная грузоподъемность машины, т;

- количество рейсов в смену;

- коэффициент использования грузоподъемности машины (примем ).

Количество рейсов транспортного средства в смену:

, (3.16)

где Т - продолжительность рабочей смены, час ;

- нормативное время погрузо-разгрузочных работ; = 0,62 час;

= 30 км - расстояние перевозки;

- средняя скорость движения в условиях города -= 20 км/ч.

Перевозка балок, колонн:

рейса в смену;

Перевозка панелей:

3.7.6 Расчет потребности в складских помещениях

Требуемая площадь склада для хранения однородного материала определяется:

, (3.17)

где q - Подлежащий хранению запас однородного материала в натуральных единицах;

r - Норма хранения материала на 1 площади;

-для панелей;

-колонны, балки;

- коэффициент, учитывающий проходы на складах (для открытых складов ).

Запас однородных материалов, подлежащих хранению:

, (3.18)

где Q - количество однородных материалов, необходимых для строительства в натуральных единицах;

n - Норма запаса материалов в днях, зависит от вида транспорта (для автомобильного транспорта - 3 дня);

k - Коэффициент неравномерности снабжения.

-колонны, балки;

-панели;

t - продолжительность работ с использованием данного вида материала, дни (по графику);

-колонны, балки;

-панели;

-колонны, балки;

-панели;

-колонны, балки,

,1 м2 в 3 яруса;

-панели,

,7 м2 в 5 ярусов.

Количество и типы складов для основных материалов и конструкций определено с учетом материалов нормативов.

3.8 Технико-экономические показатели проекта производства работ

Таблица 3.3 - Технико-экономические показатели проекта производства работ

Наименование	Ед. изм	Кол-во
Строительный объем здания	м3	4753,2
Полезная площадь	м2	810
Трудоемкость работ -Нормативная -Планируемая	Чел-день	1491 1455
Планируемый процент норм выработки	%	102,4
Затраты труда на 1м2 площади	Чел-день	1,796
Затраты труда на 1м3 объема здания	Чел-день	0,306
Энерговооруженность труда	кВт	2,4
Продолжительность строительства -Договорная -Планируемая	дн.	132 128
Среднее количество рабочих	чел.	12
Коэффициент неравномерности движения рабочих		2,2

4. ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

.1 Определение объемов строительно - монтажных работ

Данная технологическая карта разработана на монтаж металлического каркаса здания.

На основании данных задания определяем количество монтажных элементов, их массу и размеры, длину сварных швов. Несущие колонны запроектированы из двутавров 25К2 (СТО АСЧМ 20-93), стойки фахверка - швеллеры №16У, профили замкнутые 120х120х5, 100х100х5 (ГОСТ 8240-97, ГОСТ 30245-2003), ригели - двутавр 40Б2 (СТО АСЧМ 20-93), балки перекрытия, покрытия, элементы лестницы - швеллеры №30,27, 24 (ГОСТ 8240-97), связи - профили замкнутые 100х100х5, 60х60х5, 160х100х5 (ГОСТ 30245-2003). Отметка верха фундаментов -0,150, фундамент под колонны - монолитный ж/б столбчатый с ростверком.

Данные по определению количества элементов и перечень рабочих процессов занесены в табл. 4.1.

Таблица 4.1 - Сводная ведомость объемов работ

Наименование констр. и рабочих операций	Единицы измерения	Объем, /кол-во	Эскиз	Масса, т
Колонны К1	шт.	32	13,36
Сварка м.п.73,6--
Колонны фахверка СФ1	шт.	8	0,47
Сварка м.п.6,3--
Колонны фахверка КФ1	шт.	2	0,27
Сварка м.п.1,7--
Кровельные прогоны	м.п.	675	Швеллер №27у, №12у	21,71
Стеновые прогоны	м.п.	438	Профиль 120х120х5, 100х100х5,уголок 105х100х3	6,79
Ригели	шт.	16	двутавр 40Б2	15,9
Сварка м.п.50,6--
Балки на отм. +3,000	шт.	17	Швеллер №30У, 24у	2,76
Связи	шт.	16	Профиль 100х100х5,60х60х5, 160х100х5	5,75
Сварка м.п.17,6--
Каркас под оборудова-ния	шт.	152	швеллер 16у, 8у, уголки 90х7, 50х5	6,45
Элементы лестницы	шт.	81	Швеллер №16у, 12у, профиль 60х40х4, настил решетчатый	7,08

4.2 Выбор метода производства монтажных работ

Монтаж ведется в следующей последовательности:

. Установка колонн, выверка и сварка соединений.

. Установка связей, монтаж ригелей, прогонов, балок перекрытия, каркаса оборудования, сварка соединений

. Установка стеновых прогонов, элементов лестницы.

4.3 Выбор монтажных приспособлений

Таблица 4.2 - Приспособления для монтажных сборных конструкций

Наимено-вание приспособления	Эскиз	Груз-ть, т	Вес,т	Длина, м
1	2	3	4	5
Строп 2-х ветвевой 2СК-2,5, dк=11,5 мм, ГОСТ 25573-82		2,5	0,05	4
Строп СКК1-1,8, dк=11,5 мм, ГОСТ 25573-82 в 2 нитки		1,8	-	2
Строп СКП1-0,7, dк=11,5 мм, ГОСТ 25573-82	0,7	-	2
Лестница с площадкой СЛ-10			0,43

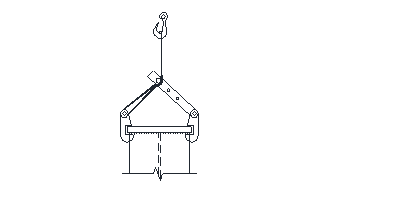

Захват для колонн КР-3.2 для подъема колонн	3,20,0351

4.4 Определение трудоемкости и продолжительности монтажных работ

Таблица 4.3 - Калькуляция трудозатрат и машинного времени.

Наименование	Ед. изм.	Кол-во	Обосн. норм	Реком. состав звена	Нвр				Итого трудозатраты
					на бриг. чел·час	на машин. маш·час		на бригаду чел·час		на машин. маш·час
1	2	3	4	5	6		7		8	9	100т	0,141	Е1-5 табл.2 1(а,б)	МК5-1 Т2-2	22	11	3,1	1,55
Установка средств подмащивания	шт.	4	Е5-1-2 4(а,б) ПР-1	МК6-1 М4-1 М3-1	0,16 0,16		0,17		0,64 0,64	0,68
Разборка средств подмащивания	шт.	4	Е5-1-2 4(а,б)	МК6-1 М4-1 М3-1	0,11 0,11		0,11		0,44 0,44	0,44
Выгрузка балок, прогонов, ригелей, элементов лестниц, каркаса под об-ние, связей массой до 0,5т	100т	0,664	Е1-5 табл.2 1(а,б)	МК5-1 Т2-2	22		11		14,6	7,3
Монтаж колонн	1 эл.	42	Е5-1-9 1,2(а,б)	МК6-1 М6-1 М4-2 М3-1	3,5		0,7		147	29,4
	1 т	14,1			0,75		0,15		10,58	2,12
Укрупнительная сборка ригелей	1 эл	16	Е5-1-3 табл.2 1,2,3,4 (б)	МК6-1 М6-1 М5-1 М3-1	1,4		0,28		22,4	4,48
	1 т	15,9			0,92		0,18		14,63	2,86
Монтаж ригелей, балок	1 эл	33	Е5-1-6 табл.2 1,2,3,4 (б)	МК6-1 М5-1 М4-1 М3-1	0,3		0,1		9,9	3,3
	1 т	18,66			1,0		0,33		18,66	6,16
Монтаж связи	1 эл	16	Е5-1-6 табл.2 1,2,3,4 (д)	МК6-1 М5-1 М4-1 М3-1	0,35		0,12		5,6	1,92
	1 т	5,75			2,54		0,85		14,61	4,89
Монтаж каркаса под оборудование, элементов лестниц	1 т	13,53	Е5-1-6 табл. 2 1,2,3,4 (б)	МК6-1 М5-1 М4-1 М3-1	0,33 0,33 0,33		0,33		4,51 4,51 4,51	4,46
Монтаж кровельных прогонов	1 т	21,71	Е5-1-6 табл. 2 1,2,3,4 (б)	МК6-1 М5-1 М4-1 М3-1	0,33 0,33 0,33		0,33		7,24 7,24 7,24	7,16
Монтаж стеновых прогонов	1 т	6,79	Е5-1-6 табл. 2 1,2,3,4 (б)	МК6-1 М5-1 М4-1 М3-1	0,33 0,33 0,33		0,33		2,26 2,26 2,26	2,24
Электросварка монтажных стыков	10м	14,98	Е22-1-6 1,3(г)	ЭС4-2	2,5				37,45

4.5 Выбор монтажного крана

Требуемую расчетную грузоподъемность крана определяем как сумму масс элементов, подвешиваемых одновременно на крюк крана для наиболее удаленного и тяжелого элемента (балки покрытия)

Qрас=Qэл + Qстр, т, (4.1)

где Qэп- масса монтажного элемента;

Qстр- масса стропов (ориентировочно принимаем 5% от массы монтажного элемента).

Qрас=994+50=1044 кг

Требуемая высота подъема крюка над уровнем стоянки крана определяется по формуле:

Нкр=h0+hз+hэ+hс, м, (4.2)

где h0-превышение опоры монтируемого элемента над нулевой отметкой, м;

hз-запас по высоте, необходимый по условиям безопасности монтажа для наводки конструкций или переноса через ранее смонтированные ,м;

hэ- высота (или толщина) элемента в монтажном положении, м;

hстр- высота строповки в рабочем положении от верха монтируемого элемента до крюка крана, м.

Нкр=0,5+5,7+1,85+1,75=9,8 м

Вылет крюка и длина стрелы определяются в зависимости от типа крана.

Lс=, м, (4.3)

где hш- превышение уровня оси крепления стрелы над уровнем стоянки, м;

hш=1,5 м

-угол наклона стрелы к горизонту;

Наименьшая длина стрелы крана обеспечивается при наклоне ее оси под углом и определяется по формуле:

, (4.4)

где b- ½ ширины монтируемого элемента, 5,75 м;

S-расстояние от края монтируемого элемента до оси стрелы, принимаем равным 1,5м;

1,238

=510

Lc=

Lc=10,7 м

Учитывая полученные характеристики, выбираем кран: КС 35714К-2 со стрелой 18 м.

Рисунок 4.1 - График грузоподъемности крана КС 35714К-2

Таблица 4.4 - Сводная ведомость машин и оборудования

Наименование, марка	Характеристика	Ед. изм.	Кол-во	Назначение
1. Кран КС 35714К-2	Q=16 т Lс=18 м	шт	1	Монтаж каркаса здания
2. Полуприцеп-плитовоз ПЛ19-18	Q=19 т	шт	2	Транспортировка элементов металлокаркаса

4.6 График производства работ

График составляется на основе калькуляции трудовых затрат и нормативной продолжительности работ в табличной форме.

Нормативная продолжительность работ монтажа конструкций определяется по СНиП 1.04.03-85. Наименование работ записывается в соответствии с принятой технологической последовательностью монтажа.

Значение трудоемкости на весь объем работ:

ЗТ=ЗТ/8,2 , чел.*дн. , (4.5)

где ЗТ - затраты труда, чел.*ч;

,2 - продолжительность одной смены, ч.

Продолжительность работ:

Т=ЗТ/PN, дн., (4.6)

где P - количество рабочих в одном звене монтажников;

N - количество смен.

Определив продолжительность, взаимно увязываем работы во времени. Выбираем монтажные работы, оказывающие влияние на продолжительность монтажа (установка колонн, балок, прогонов). Устанавливаем последовательность и совмещенность ведущих монтажных работ, подчиняя темпу их выполнения остальные виды работ (электросварка), с тем расчетом, чтобы обеспечить устойчивость в любой момент времени каждого возводимого элемента и здания в целом.

4.7 Комплектация бригад монтажников

Таблица 4.5 - Распределение трудоемкости по разрядам

Профессия	Разряд	Ежедневное участие в работе	Расчетный состав бригады	Принятый состав бригады
Машинист	6	78,96	1	1
Монтажник	6	51,74	0,655	1
Монтажник	5	42,61	0,54	-
Монтажник	4	147,59	1,869	2
Монтажник	3	83,08	1,052	1
Монтажник	2	17,7	0,224	-

Таблица 4.6 - Средний разряд работы

Разряд	Расчетное количество рабочих	Произведение разряда на число рабочих
6	0,655	3,93
5	0,54	2,7
4	1,869	7,476
3	1,052	3,156
2	0,224	0,448
Итого:	4,34	17,71

Таблица 4.7 - Средний разряд звена

Разряд	Расчетное количество рабочих	Произведение разряда на число рабочих
6	1	6
4	2	8
3	1	3
Итого:	4	17

Средний разряд работы равен: 17,71/4,34 = 4,08

Средний разряд рабочих равен: 17/4 = 4,25

Средний разряд работы получился меньше, чем средний разряд рабочих. Таким образом, состав бригады определен правильно.

4.8 Указания по производству работ

До начала монтажа конструкций проверяют положение в плане и отметки оснований фундаментов и других опорных конструкций. Последовательность монтажа должна обеспечивать устойчивость и геометрическую неизменяемость смонтированных конструкций. Монтаж здания ведут специализированными потоками, каждому из которых передается комплект монтажных и транспортных машин и соответствующая монтажная оснастка. Монтажные позиции выбирают с таким расчетом, чтобы кран с одной позиции смонтировал большее число элементов. Первые две колонны ряда раскрепляют крестообразными расчалками, последующие - главными балками и балками настила, которые устанавливают после выверки и выполнения монтажной сварки. Балки устанавливают по осевым рискам на балках и консолях колонны с временным раскреплением на анкерных болтах и выверяют при помощи специальных приспособлений.

Монтаж ведут в следующей последовательности: монтаж колонн, монтаж ригелей, кровельных прогонов, балок, монтаж стеновых прогонов.

4.9 Указания по технике безопасности

.9.1 Монтажные работы

1. На участке, где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц.

. Способы строповки элементов конструкции и оборудования должны обеспечивать их подачу к месту установки в положении близком к проектному.

. Строповка грузов производится инвентарными грузозахватными устройствами. Способы строповки должны исключать падение или скольжение груза.

. Элементы при перемещении удерживаются от раскачивания и вращения гибкими оттяжками.

. Во время перерывов элементы не оставляют на весу.

. Расстроповку элементов конструкций и оборудования, установленных в проектное положение, производят после постоянного или временного надежного закрепления.

. Монтажные работы на высоте не выполняются в открытых местах при скорости ветра 15 м/с и более, при гололеде или тумане, исключающем видимость в пределах фронта работ. Работы по перемещению и установке вертикальных панелей прекращают при скорости ветра 10 м/с и более.

. Монтаж конструкций последующего яруса производят после надежного закрепления предыдущего.

. Монтаж лестничных маршей и площадок зданий одновременно с монтажом конструкций здания. На смонтированных лестничных маршах следует незамедлительно установить ограждение.

. Нельзя находиться под монтажными конструкциями до установки их в проектное положение.

. Рабочее место должно быть оснащено необходимыми техническими средствами: подмостями, люльками, монтажными столиками, лестницами, защитными ограждениями, должны применяться индивидуальные средства защиты в виде предохранительных поясов, прикрепляемых к устойчивым элементам. Кроме того, должны применяться ограждения в виде защитных сеток для падающего предмета.

.9.2 Транспортные работы

. Организация - владелец транспортных средств обязана обеспечить их своевременное техобслуживание и ремонт.

. Транспортировка длинномерных, тяжеловесных, крупногабаритных грузов осуществляется на специализированном транспорте.

. Груз должен быть размещен и закреплен в соответствии с техническими условиями погрузки и крепления.

. Подача автомобиля задним ходом в зоне работ производится по команде работающих.

4.10 Мероприятия по охране труда

Монтажные работы

Контроль качества монтажа начинают с момента приемки доставленных сборных элементов. Они должны соответствовать требованиям проекта и не должны иметь отклонений, превышающих допустимые по СНиП.

По окончании монтажа конструкций работы принимают по акту, в котором указывают соответствие монтажа проекту, выносят заключение о готовности здания для производства последующих работ.

Главным критерием качества монтажных работ является тщательность сварки и точность установки конструкций в соответствии с проектом. На все конструкции, которые при дальнейшем производстве работ закрываются другими конструкциями, составляют акты на скрытые работы.

Подъем несущих конструкций и их частей должен производиться способами, исключающими их случайное вращение, согласно проекту.

Не допускается переход монтажников по установленным конструкциям и их элементам, на которых невозможно обеспечить требуемую ширину прохода при установленных ограждениях, без применения специальных предохранительных приспособлений (натянутого вдоль балки каната для закрепления карабина фала предохранительного пояса).

Использовать только исправные грузозахватные приспособления.

Перед подъемом металлоконструкций произвести их пробный подъем на высоту 200-300 мм, проверив правильность строповки и надёжность оснастки.

При подъеме и перемещении подлежащих монтажу элементов избегать их соприкосновения с уже смонтированными конструкциями.

При строповке металлоконструкций с острыми кромками необходимо между ребрами и канатом устанавливать инвентарные подкладки и обкладки из брусьев.

Во время перерывов в работе не допускается оставлять поднятые металлоконструкции.

. Установка колонн.

геометрические оси в нижнем сечении колонн совмещают с разбивочными осями или геометрическими осями фундамента. Обеспечивается закрепление низа колонн от горизонтальных перемещений;

отклонение от проекта должны согласовываться с проектной организацией.

Таблица 4.8 - Контролируемые параметры

2. Установка ригелей, балок, решетчатого настила

укладка элементов в направлении перекрываемого пролета должна быть с соблюдением установленных проектом размеров глубины опирания их на опорные конструкции или зазоров между сопрягающими элементами;

балки, ригеля укладывают насухо на очищенные поверхности несущих конструкций;

отклонение от проекта согласовывается с проектной организацией.

4.11 Мероприятия по охране труда при производстве электросварочных работ

При выполнении сборочных операций контроль совмещения отверстий, проверка совпадения отверстий в монтируемых деталях пальцами рук не допускается, проверка должна производиться конусными оправками, сборочными пробками и др.

Для дуговой сварки необходимо применять изолированные гибкие кабели, рассчитанные на надежную работу при максимальных электрических нагрузках с учётом продолжительности цикла сварки.

Соединение сварочных кабелей следует производить опрессовкой, сваркой или пайкой с последующей изоляцией мест соединений.

Подключение кабелей к сварочному оборудованию должно осуществляться при помощи опрессованных или припаянных кабельных наконечников.

При прокладке или перемещении сварочных проводов необходимо принимать меры против повреждения их изоляции и соприкосновения с водой, маслом и стальными канатами. Расстояние от сварочных проводов до баллонов с кислородом должно быть не менее 0,5 м, а с горючими газами - не менее 1 м.

Электросварочная установка (преобразователь, сварочный трансформатор и т.п.) должна присоединяться к источнику питания через рубильник и предохранители или автоматический выключатель, а при напряжении холостого хода более 70В должно применяться автоматическое отключение сварочного трансформатора.

Запрещается использовать провода сети заземления, трубы санитарно-технических сетей (водопроводов, газопроводов), металлические конструкции зданий, технологическое оборудование в качестве обратного провода электросварки.

Сварочные работы на открытом воздухе во время дождя, снегопада должны быть прекращены.

5. ЭКОНОМИЧЕСКИЙ РАЗДЕЛ

Сметная стоимость строительства «Здания производственно-эксплуатационного блока со встроенными бытовыми помещениями в пос. Юбилейный Вологодской области», определена в нормах и ценах, введенных с 1 января 2001 г. по сборникам территориальных единичных расценок ТЕР, ТЕРм, утвержденных и введенных в действие Приказом Минстроя России от 13.03.15 №171/пр. Для пересчета в текущие цены применен индекс (8,11) на строительно-монтажные работы на 1 квартал 2016 г. с учетом зонального коэффициента изменения стоимости строительства для Вологодской области 1,0 [24].

Исходными данными для составления сметной документации является ведомость подсчета объемов работ по чертежам и спецификациям.

В выпускной квалификационной работе разработана следующая сметная документация:

. Локальный сметный расчет № 02-01-01 «На общестроительные работы»;

. Локальный сметный расчет № 02-01-02 «На санитарно-технические работы»;

. Локальный сметный расчет № 02-01-03 «На электромонтажные работы»;

. Локальный сметный расчет № 02-01-04 «На слаботочные работы»;

. Объектный сметный расчет №02-01 «На строительство 100 квартирного жилого дома г. Вологда» (Приложение 4);

. Сводный сметный расчет стоимости строительства (Приложение 3).

Стоимость строительных работ определена по сборнику «Территориальные единичные расценки на строительные и специальные строительные работы ТЕР-2001» [25]. Стоимость монтажных работ определена по сборнику «Территориальные единичные расценки на монтаж оборудования ТЕРм-2001» [26].

Стоимость материалов, расценки на которые не приведены в ТЕР, приняты по сборникам «Территориальных сметных цен на материалы, изделия и конструкции, применяемые в строительстве ТСЦ-2001» [27].

Стоимость внутренних санитарно-технических и электротехнических работ определена по укрупненным показателям.

Нормы накладных расходов при определении сметной стоимости приняты по видам работ от ФОТ в соответствии с [28] с понижающим коэффициентом 0,85 согласно письма №2536-ИП/12ГС от 27.11.2012 г. (учтенным в индексе).

Нормы сметной прибыли при определении текущей стоимости приняты по видам работ от ФОТ в соответствии с [29] и письма №АП-5536/06 от 18.11.2004 г. [30] с понижающим коэффициентом 0,8 согласно письма №2536-ИП/12ГС от 27.11.2012 г. (учтенным в индексе).

Лимитированные затраты по Сводному сметному расчету:

затраты на временные здания и сооружения приняты в размере 1,1% по ГСН 81-05-01-2001 «Сборник сметных норм затрат на строительство временных зданий и сооружений» [31];

затраты по производству работ в зимнее время приняты в размере 1,32% по ГСН 81-05-02-2007 «Сборника сметных норм дополнительных затрат при производстве строительно-монтажных работ в зимнее время» Издание 2-е [32];

затраты добровольное страхование приняты в размере 3% согласно МДС 81-35.2004 «Методика определения стоимости строительной продукции на территории Российской Федерации» с изменениями 2014 г. (изменения, утвержденные и введенные в действие Приказом Минстроя России от 16.06.2014 N 294/пр.) [33];

затраты на службу авторского надзора приняты в размере 0,2% по МДС 81-35.2004 «Методика определения стоимости строительной продукции на территории Российской Федерации» с изменениями 2014 г. (изменения, утвержденные и введенные в действие Приказом Минстроя России от 16.06.2014 N 294/пр.) [33];

непредвиденные затраты - 2% по МДС 81-35.2004 «Методика определения стоимости строительной продукции на территории Российской Федерации» с изменениями 2014 г. (изменения, утвержденные и введенные в действие Приказом Минстроя России от 16.06.2014 N 294/пр.) [33];

налог на добавленную стоимость на основании МДС 81-35.2004 «Методика определения стоимости строительной продукции на территории Российской Федерации» с изменениями 2014 г. (изменения, утвержденные и введенные в действие Приказом Минстроя России от 16.06.2014 N 294/пр.) [33]. Сумма средств по уплате НДС принята в размере 18% согласно п. 3 статьи 164 главы 21 «Налог на добавленную стоимость» части второй Налогового кодекса Российской Федерации [34].

Основные технико-экономические показатели представлены в таблице 5.1.

Таблица 5.1 - Технико-экономические показатели

Наименование показателя	Ед. изм.	Количество
Сметная стоимость строительства с НДС	тыс. руб.	34067,575
Нормативная трудоемкость	чел.-дн.	2149
Общая площадь здания	кв. м
Строительный объем здания	куб. м	4753,2
Удельные капитальные вложения:
- на единицу мощности	руб./чел.-дн.	15852,76
- на единицу строительного объема	руб./куб. м	7167,29
- на единицу площади	руб./кв. м	42058,73

Сметная стоимость строительства «Здания производственно-эксплуатационного блока со встроенными бытовыми помещениями в пос. Юбилейный Вологодской области» составила 34067,575 тыс. рублей, в том числе НДС - 5196,749 тыс. рублей.

6. БЕЗОПАСНОСТЬ ПРОЕКТА

.1 Анализ опасных и вредных производственных факторов при организации монтажных работ

При монтаже железобетонных (плиты перекрытия) и стальных элементов конструкций (колонны, связи, балки и др.) при строительстве «Здания промышленно-эксплуатационного блока со встроенными бытовыми помещениями в пос. Юбилейный Вологодской области», а также трубопроводов и оборудования (далее - выполнении монтажных работ) необходимо предусматривать мероприятия по предупреждению воздействия на работников следующих опасных и вредных производственных факторов, связанных с характером работы:

. Расположение рабочих мест вблизи перепада по высоте 1,3 м и более;

. Передвигающиеся конструкции, грузы;

. Обрушение незакрепленных элементов конструкций зданий и сооружений;

. Падение вышерасположенных материалов, инструмента;

. Опрокидывание машин, падение их частей;

. Повышенное напряжение в электрической цепи, замыкание которой может произойти через тело человека.

Проанализируем данные факторы.

. Расположение рабочих мест вблизи перепада по высоте 1,3 м и более.

При работах нулевого цикла (при монтаже устройстве монолитного столбчатого фундамента, а также при возведении надземной части жилого дома к работам на высоте относятся работы, при выполнении которых работник находится на расстоянии менее 2 метров от неогражденных перепадов по высоте 1,3 м и более. Эта работа должна выполняться с настилов лесов, имеющих ограждения в соответствии с требованиями [35]. При невозможности устройства этих ограждений работы на высоте следует выполнять с использованием предохранительных поясов и канатов страховочных по [36].

. Передвигающиеся конструкции, грузы.

Может привести к травматизму рабочих.

К опасным зонам на стройплощадке относят также места перемещения машин и оборудования или их частей и рабочих органов. К потенциально опасным зонам стройплощадки относят этажи (участки) зданий и сооружений, над которыми происходит монтаж конструкций.

Во избежание доступа посторонних лиц опасные зоны должны быть ограждены защитными ограждениями и предупредительными знаками, удовлетворяющими требованиям [16].

Границы опасных зон в местах, над которыми происходит перемещение грузов подъемными кранами, а также вблизи строящегося здания, принимаются от крайней точки горизонтальной проекции наружного наименьшего габарита перемещаемого груза или стены здания с прибавлением наибольшего габаритного размера перемещаемого (падающего) груза и минимального расстояния отлета груза при его падении согласно.

Границы опасных зон вблизи движущихся частей машин и оборудования определяются в пределах 5 м, если другие повышенные требования отсутствуют в паспорте или в инструкции завода-изготовителя.

Для защиты работающих от падения предметов с высоты должны применяться средства коллективной и индивидуальной защиты работающих. К средствам коллективной защиты относятся защитные настилы и защитные козырьки. Защитные каски относятся к средствам индивидуальной защиты.

. Обрушение незакрепленных элементов конструкций зданий и сооружений.

Действие фактора - возможно травмирование работника.

. Падение вышерасположенных материалов, инструмента.

Действие фактора - возможно травмирование работника.

Складирование материалов, конструкций и оборудования должно осуществляться в соответствии с требованиями СНиП, стандартов или технических условий на материалы, изделия и оборудование.

Материалы (конструкции, оборудование) следует размещать на выровненных площадках, принимая меры против самопроизвольного смещения и раскатывания складируемых материалов. Кирпич разрешается складировать в пакетах или на поддонах; фундаментные блоки, блоки стен, плиты покрытия и перекрытия складируют на подкладках и прокладках высотой штабеля до 2,5 м; стеновые панели и панели перегородок-в кассетах или пирамидах.

Подкладки и прокладки в штабелях складируемых материалов и конструкций следует располагать в одной вертикальной плоскости. Их толщина при штабелировании панелей, блоков и тому подобных конструкций должна быть больше высоты выступающих монтажных петель не менее чем на 20 мм.

Между штабелями (стеллажами) на складах должны быть предусмотрены проходы шириной не менее 1 м и проезды, ширина которых зависит от габаритов транспортных средств и погрузочно-разгрузочных механизмов, обслуживающих склад.

Прислонять (опирать) материалы и изделия к заборам и элементам временных и капитальных сооружений не допускается.

. Опрокидывание машин, падение их частей.

Случаи опрокидывания кранов - это, в основном, следствие неправильной эксплуатации. Перегрузка кранов и их опрокидывание происходят главным образом потому, что на крюк крана подвешивают груз неизвестной массы (лесоматериалы, тара с бетоном, кирпич, немаркированные железобетонные изделия, немаркированная тара для транспортирования сыпучих грузов и растворов) или стрела с грузом опускается за пределы допустимого вылета.

Опрокидывание крана из-за перегрузки свидетельствует о неудовлетворительном содержании приборов безопасности и уходе за ними, о незнании или нарушении машинистами и стропальщиками производственных инструкций. Условия устойчивости кранов ухудшаются, если он будет стоять под уклон. Поэтому необходимо обеспечить горизонтальность основания (пути) в пределах, установленных паспортом или инструкцией по эксплуатации крана. Увеличение опрокидывающего момента может быть вызвано мгновенным сбрасыванием груза (при небрежной обвязке груза стропами, выскальзывании груза из строп, отрыве легкого груза из-под завалов или примерзшего к земле), подтаскиванием груза с косым натяжением каната. Особую опасность представляет подтаскивание груза, находящегося на возвышении. Поэтому подъем и опускание груза любым стреловым краном при косом натяжении каната категорически запрещается.

. Повышенное напряжение в электрической цепи, замыкание которой может произойти через тело человека

Помимо высоких технико-экономических показателей электросварка обладает и некоторыми отрицательными свойствами: это - опасность для работающих поражения электрическим током, получения ожогов брызгами расплавленного металла и кратковременного ослепления световым излучением сварочной дуги.

Для защиты от прохождения тока через тело служат диэлектрические перчатки, боты, галоши, коврики, подставки, накладки, колпаки, переносные и стационарные заземления, изолирующие штанги и клещи, указатели напряжения, слесарно-монтажный инструмент с изолирующими рукоятками, оградительные устройства, плакаты и знаки безопасности.

При воздействии электрического тока на организм человека происходят нарушения основных физиологических функций - дыхания, работы сердца, обмена веществ, а также электролиз крови и др. изменения. Опасность поражения электрическим током характерна тем, что человек не может посредством своих органов чувств обнаружить на расстоянии наличие напряжения, и обнаруживает его в момент поражения.

6.2 Меры по обеспечению безопасных и здоровых условий труда при организации монтажных работ

Монтаж строительных конструкций относится к работам тяжелым или средней тяжести, вызывающим большие физические усилия и значительное напряжение органов чувств и нервной системы. Также работа монтажников строительных конструкций на высоте, несмотря на наличие защитных средств, гарантирующих безопасные условия труда, считается вредной и опасной. Рабочие, занятые на работах с вредными и опасными условиями труда, должны проходить медицинский осмотр, подтверждающий возможность использования их на указанных работах, в порядке и в сроки, установленные Минздравом.

Снижению травматизма на производстве способствует правильное освещение места монтажа, проходов и проездов, мест складирования конструкций и рабочих мест. Правильное освещение должно предусматривать не только соблюдение норм освещенности для каждого вида работ, но и выполнение гигиенических требований, а именно: равномерность освещения рабочих поверхностей, недопустимость излишней яркости, блеска, слепящего действия, наличия контрастов и резких теней. От правильного освещения зависит безопасность труда, самочувствие работающих, производительность труда и качество выполняемой работы. Нерациональное освещение рабочих мест может быть причиной нарушения зрения рабочих.

Одним из необходимых условий безопасности труда является применение рабочими всех специальностей, выполняющими монтаж строительных конструкций на высоте (монтажники, такелажники, слесари, электросварщики) проверенных и испытанных предохранительных поясов и нескользящей обуви.

Для предупреждения воздействия на работающих опасных и вредных производственных факторов, возникающих при монтаже строительных конструкций, необходимо применять средства коллективной защиты.

При монтаже строительных конструкций, несмотря на широкое применение средств коллективной защиты, эффективной технологической оснастки и различных приспособлений, не исключается вероятность травмирования рабочих вследствие падения с высоты, падения на них различных средств крепежа и инструментов, воздействия на организм пыли, газа, шумов и вибрации.

В качестве еще одного мероприятия по обеспечению здоровых условий труда можно назвать рациональный режим труда и отдыха. Он способствует уменьшению утомления, поддержанию высокой работоспособности рабочих, повышению производительности труда и т. п. Согласно существующим рекомендациям время непрерывной работы составляет 2 часа, а длительность перерывов для отдыха - 15 минут. Если рабочий занят работой 45-65% времени смены, то на отдых должно приходиться 4.0-6.5% времени смены.

Выбор необходимых средств защиты должен осуществляться с учётом вероятного характера действия опасного производственного фактора.

При наличии постоянно действующих опасных производственных факторов средства защиты должны обеспечивать предотвращение доступа работников в опасные зоны или снижение опасного воздействия до допустимого уровня.

При наличии потенциально опасных производственных факторов, средства защиты должны быть направлены на снижение вероятности их возникновения, а также на предупреждение работников о возможности их появления.

При установлении порядка допуска работников к работам в условиях действия опасных производственных факторов необходимо учитывать взаимосвязь этого фактора с характером выполняемой работы. Согласно требованиям [10] в случае, когда опасные производственные факторы связаны с характером работы, к работникам, выполняющим эти работы, предъявляются дополнительные требования безопасности.

При выполнении работ в зонах действия опасных факторов, не связанных с характером выполняемых работ, необходимо оформить наряд-допуск.

При определении опасных производственных факторов и необходимых средств защиты при строительстве здания промышленно-эксплуатационного блока со встроенными бытовыми помещениями в пос. Юбилейный Вологодской области необходимо использовать типовую классификацию, приведённую в табл. 6.1.

Таблица 6.1 - Типовая классификация опасных и вредных производственных факторов и применяемых в строительстве средств защиты работников

Наименование источника опасности	Категория, наименование ОПФ и ВПФ	Средства защиты, предотвращающие воздействие ОПФ и ВПФ на работников
1	2	3
Рабочие места и проходы к ним в зданиях и сооружениях	1. Постоянно действующие	Ограждающие, страховочные и сигнальные устройства
	1.1.Неограждённый перепад по высоте 1,3 м и более	Ограждения, настилы, улавливающие сетки, предохранительные пояса и страховочные устройства
Строительные машины, транспортные средства, оборудование	1.2.Движущиеся машины, транспортные	Дорожные знаки, разметка, габариты проездов, ограничение скорости, тормозные и сигнальные устройства
	1.3.Движущиеся части машин и оборудования	Оградительные устройства, сигнальные и блокирующие устройства
	1.4. Шум и вибрация	Глушители, шумозащитные кожухи, виброизоляция
	1.5.Повышенная запылённость и загазованность воздуха рабочей зоны	Герметизация оборудования, пылеподавление, вентиляция общая и местная
Электроустановки	1.6. Повышенная, пониженная температура	Ограждения, изоляция
	1.7. Повышенное напряжение электротока на токоведущих частях электроустановки	Защитные ограждения, изоляция токоведущих частей
Строительные материалы, конструкции, обор-ие	1.8. Острые кромки, углы, торчащие штыри	Защитные ограждения, сигнальная окраска
Грузоподъёмные краны, строительные машины	2. Потенциальные	Предохранительные, ограничительные, сигнальные устройства
	2.1.Падение перемещаемого краном груза	Средства принудительного ограничения зоны работы крана, защитные экраны, сигнальное ограждение опасной зоны. Ограничители грузоподъёмности и высоты подъёма груза, креномеры. Защитное заземление, зануление
	2.2. Опрокидывание машин, падение их частей
	2.3.Возникновение напряжения на металлических частях, нормально находящихся без напряжения
Котлованы, траншеи	2.4. Обрушение и обвалы грунта	Крепление стенок траншей, безопасные откосы
Строящееся многоэтажное здание	2.5.Падение вышерасположенных предметов	Сигнальные ограждения, защитные козырьки и настилы
Газопроводы и оборудование	2.6. Выбросы газов, паров, пыли	Вентиляция, приборы контроля и сигнализации
Горючие материалы	2.7. Загорание, взрывы	Средства контроля и сигнализации. Средства пожаротушения

Как показывает анализ, опасные производственные факторы, отнесённые согласно типовой классификации к первой категории, как правило, бывают связаны с характером выполняемой работы. Опасные производственные факторы, относящиеся ко второй категории, могут быть связаны и не связаны с характером выполняемой работы.

Таким образом, главными направлениями обеспечения безопасных и здоровых условий труда рабочих являются:

использование технологического оборудования, отвечающего эргономическим требованиям к его конструкции;

полное обеспечение рабочих технологической оснасткой, приспособлениями, инвентарными оградительными устройствами и необходимым инструментом;

осуществление профессионального отбора рабочих по психофизическим требованиям и периодического медицинского контроля за состоянием их здоровья;

создание рационального освещения рабочих мест;

укрепление технологической и трудовой дисциплины, повышение квалификации рабочих и инженерно-технических работников в области охраны труда, соблюдение стандартов безопасности труда, правил и норм по технике безопасности и производственной санитарии;

установление допустимой общей продолжительности работы в течение смены, рациональный режим труда и отдыха, проведение общих оздоровительных мероприятий.

6.3 Расчет производственного освещения

Расчёт естественной освещённости.

Естественное освещение - освещение помещений светом неба (прямым или отраженным), проникающим через световые проемы в наружных ограждающих конструкциях.

Все помещения общественных зданий, предназначенные для длительного пребывания людей, должны иметь, как правило, естественное освещение. Необходимый уровень естественного освещения помещений устанавливается в зависимости от их назначения, особенности функциональных процессов, характера и степени точности производимых в нем работ.

Естественное освещение подразделяется на боковое, верхнее и комбинированное (верхнее и боковое). В данном проекте запроектировано боковое освещение.

Боковое естественное освещение - естественное освещение помещения через световые проемы в наружных стенах.

Коэффициент естественной освещенности (КЕО) - это отношение естественной освещенности, создаваемой в некоторой точке заданной плоскости внутри помещения светом неба (непосредственным или после отражений), к одновременному значению наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода, выражается в процентах.

В проектируемом здании предусмотрено одностороннее боковое естественное освещение.

Здание промышленно-эксплуатационного блока со встроенными бытовыми помещениями в пос. Юбилейный Вологодской области по зрительным условиям работы относится к IV разряду - средней точности.

Рассмотрим помещение операторной. В крупногабаритных производственных помещениях глубиной более 6,0 м при боковом освещении нормируется минимальное значение КЕО в точке на условной рабочей поверхности, удаленной от световых проемов на 1,5 высоты от пола до верха светопроемов для зрительных работ I-IV разрядов.

Нормированные значения КЕО, еN, для зданий, располагаемых в различных районах (приложение Е [20]) следует определять по формуле

еN = eн тN, (6.1)

где N - номер группы обеспеченности естественным светом по таблице 4 [20];

eн - значение КЕО по таблице 1 и 2 [20];

тN - коэффициент светового климата по таблице 4 [20].

По приложению Д Вологодская область относится ко 3-му административному району по ресурсам светового климата.

Номер группы обеспеченности естественным светом по табл. 4 N = 3

Значение КЕО по таблице 1 eн = 1,5 для разряда зрительной работы средней точности.

Коэффициент светового климата по таблице 4 тN = 1,1 ,т.к. окна помещения ориентированы на северо-восток и находятся в наружной стене.

Нормированное значение КЕО будет равно:

еN = 1,5 х 1,1 = 1,65%

Допускается снижение расчетного значения КЕО ер от нормируемого КЕО eн не более чем на 10 %. Т.е. расчетное значение КЕО может быть не менее ер =1,65 - 1,65 х 0,1= 1,485%

Расчет естественного освещения помещений производится без учета мебели, оборудования, озеленения и других затеняющих предметов, а также при 100 %-ном использовании светопрозрачных заполнений в светопроемах. Расчетные значения КЕО следует округлять до сотых долей.

Рассчитаем КЕО для операторной.

Рисунок 6.1 - План 1 этажа

Расчётное значение КЕО:

ер Б = (еБ×q + ∑зд×BФ×Kзд) ro×τo/k, (6.2)

где еБ = 3,35 - значение геометрического KЕO в расчётной точке, создаваемое прямым светом участков неба, видимых через световой проём, определяемых с помощью графиков Данилюка №1 и 2.

q = 0,665 - коэффициент учёта неравномерности неба.

Общий коэффициент светопропускания, τO , определён по формуле:

τO = τ1 × τ2 × τ3 × τ4 × τ5, (6.3)

где τ1 - коэфициент светопропускания материала, для двойного стекла - τ1 = 0,8

τ2 - коэфициент, учитывающий потери света в переплётах светопроёма. Для пластиковых спаренных переплётов - τ2 = 0,7

τ3 - коэфициент, учитывающий потери света в несущих конструкциях при боковом освещении τ3 = 1

τ4 - коэфициент, учитывающий потери света в солнцезащитных устройствах

τ4 = 1

τ5 - коэфициент, учитывающий потери света в защитной сети, устанавливаемой под фонарями τ5 = 0,9

τO = 0,8 × 0,7 × 1 × 1 × 0,9 = 0,504

K = 1,5/2 - коэфициент запаса.

е2Б = 3,35 × 0,665 × 4,16 × 0,504 / 1,5 / 2 = 1,557

,557 > 1,485

Вывод: требуемая инсоляция обеспечена.

6.4 Меры пожарной безопасности при эксплуатации объекта

Проектом здания промышленно-эксплуатационного блока со встроенными помещениями в пос. Юбилейный Вологодской области предусмотрены технические решения и организационные мероприятия, направленные на снижение вероятности возникновения и локализацию пожара, защиту строительных конструкций от огня, беспрепятственный ввод и передвижение сил и средств ликвидации ЧС (пожарных расчетов и пожарной техники):

здание относится к IV степени огнестойкости, ко II уровню ответственности;

-проектом предусмотрено применение негорючих и трудносгораемых строительных и отделочных материалов на путях эвакуации;

наружное пожаротушение предусматривается от пожарных гидрантов;

расчетный расход воды на наружное пожаротушение составляет 30 л/сек [13];

на вводе сетей электроснабжения устанавливаются устройства защитного отключения;

предусматривается установка извещателей раннего обнаружения пожара внутри каждого пожарного отсека.

По пожарной опасности пожарный отсек в осях 8-14 относится к категории А. Мероприятия по взрывопожаробезопасности помещений категории «А»: полы во взрывопожароопасном помещении выполнить искронедающими; навеску полотна дверного блока выполняется с искронедающими приборами открывания (латунь); примыкание к полу перегородок, разделяющих взрывоопасное помещение от помещений других категорий, выполняется в виде бетонного плинтуса; кирпичные стены помещения должны быть выполнены без зазоров и тщательно оштукатурены с двух сторон цементно-песчаным раствором толщиной 20мм; отверстия в разделительных стенах после пропуска технологических труб заделываются негорючим утеплителем и раствором на расширяющемся цементе. На случай возникновения взрыва в помещении категории «А» проектом предусмотрены легкосбрасываемые конструкции - окна с одинарным остеклением толщиной 5мм общей площадью остекления 8,0464м2.

Конструктивные решения для пожарной безопасности здания рассмотрены ниже:

Допускается не устанавливать двери между обычной лестничной клеткой типа Л1 (с остекленными или открытыми проемами в наружных стенах на каждом этаже) и примыкающей к ней этажным холлом или не разделять дверями, они разделены по всей высоте здания конструкциями с пределом огнестойкости и классом пожарной опасности, установленным для стен лестничной клетки. Лестничные клетки освещены через окна в наружных стенах с площадью открывающихся створок не менее 1,2 м2 на каждом этаже для проветривания.

Технические мероприятия по обеспечению пожарной безопасности.

Система оповещения о пожаре должна выполняться в соответствии с НПБ 104. Оповещение и управление эвакуацией людей при пожаре должно осуществляться одним из следующих способов или их комбинацией: подачей звуковых и (или) световых сигналов во все помещения здания с постоянным или временным пребыванием людей; трансляцией текстов о необходимости эвакуации, путях эвакуации, направлении движения и других действиях, направленных на обеспечение безопасности людей; трансляцией специально разработанных текстов, направленных на предотвращение паники и других явлений, усложняющих эвакуацию; размещением эвакуационных знаков безопасности на путях эвакуации; включением эвакуационных знаков безопасности; включением эвакуационного освещения; дистанционным открыванием дверей эвакуационных выходов (например, оборудованных электромагнитными замками); связью пожарного поста-диспетчерской с зонами пожарного оповещения.

Выбор тех или иных средств и способов тушения пожаров, а следовательно, огнетушащих веществ и их носителей определяется в каждом конкретном случае в зависимости от стадии развития пожара, масштабов загораний, особенностей горения веществ и материалов.

Всякий пожар легче ликвидировать в его начальной стадии, приняв меры к локализации очага, чтобы не допустить увеличения площади горения.

К числу средств тушения загораний и пожаров, которые могут быть использованы в начальной стадии пожара, относят внутренние пожарные краны, огнетушители, кошмы, песок.

Наибольшее распространение в качестве первичных средств пожаротушения получили различные ручные огнетушители: пенные типа ОП-5, газовые углекислотные типа ОУ-2, ОУ-5, специальные (углекислотнобромэтиловые типа ОУБ, порошковые типа ОПС-10).

Пенные огнетушители предназначены для тушения твердых, жидких веществ и материалов. В тех случаях, когда водопенный раствор способствует развитию процесса горения или является проводником электрического тока, пенные огнетушители применять нельзя. Огнетушащим средством в этих огнетушителях служит химическая или воздушно-механическая пена.

Газовые огнетушители предназначены для тушения небольших очагов горения веществ, материалов и электроустановок, за исключением веществ, горение которых происходит без доступа кислородо воздуха. В качестве огнетушащего средства используется двуокись углерода, реже применяют азот и другие инертные газы. Углекислотные огнетушители могут быть передвижными и стационарными.

Специальные огнетушители предназначены для тушения небольших загораний веществ и материалов в тех случаях, когда применение пенных или углекислотных огнетушителей неэффективно или может вызвать нежелательные последствия.

Порошковые огнетушители типа ОПС-10 предназначены для тушения небольших очагов загораний щелочных металлов, кремний органических и других соединений.

Углекислотно- бромэтиловые огнетушители типа ОУБ-7 предназначены для тушения небольших очагов горения волокнистых и других твердых материалов, а также электроустановок. Эти огнетушители нельзя применять при горении щелочных, щелочноземельных металлов, кинопленки и других веществ, которые горят без доступа кислородо воздуха. К недостаткам огнетушителей такого типа относят токсичность паров бромистого этила.

Разработка проекта здания производственно-эксплуатационного блока со встроенными бытовыми помещениями
