Строительство 22 квартирного жилого дома в Архангельской области

Содержание

Введение

. Архитектурно-строительный раздел

.1 Объемно - планировочное решение

.2 Конструктивное решение здания

.2.1 Фундаменты

.2.2 Стены и перегородки

.2.3 Перекрытия, лестницы

1.2.4 Крыша

.2.5 Кровля

.2.6 Двери наружные, внутренние, окна

1.3 Теплотехнический расчет ограждающих конструкций

1.3.1 Теплотехнический расчет цокольного перекрытия

.4 Внешняя и внутренняя отделка здания

.5 Описание ситуационного плана

.6 Инженерное оборудование

.6.1 Отопление

1.6.2 Водоснабжение

1.6.3 Канализация

.7 Благоустройство территории

.7.1 Характеристика территории

.7.2 Устройство проездов, площадок, дорожек

.7.3 Малые архитектурные формы

.7.4 Озеленение территории

.8 Технико - экономические показатели здания

. Расчетно - конструкторский раздел

.1 Расчет и конструирование свай

.2 Расчет и конструироание балок цокольного перекрытия

.2.1 Расчет по I группе предельных состояний

.2.2 Расчет по II группе предельных состояний

. Технологический раздел

.1 Характеристика здания

.2 Определение объемов СМР

.3 Выбор метода производства СМР

.4 Инструменты и приспособления

.5 Определение трудоемкости и продолжительности СМР

.6 Подбор монтажного крана

.7 График производства работ

.8 Указания по производству работ

.9 Указания по контролю качества

. Организационный раздел

.1 Общие данные

.1.1 Характеристика условий строительства

.1.2 Природно - климатические условия строительства

.2 Описание методов выполнения основных СМР

.2.1 Подготовительный и основной периоды строительства

.2.2 Земляные работы

.2.3 Устройство фундаментов

.2.4 Монтаж здания

.2.5 Отделочные работы

.2.6 Перечень актов на скрытые работы

.2.7 Транспортные работы

.3 Расчет численности персонала

.4 Подбор строительного крана

.5 Расчет потребности в ресурсах

.5.1 Расчет потребности в электорэнергии

.5.2 Расчет потребности в тепле

.5.3 Расчет потребности в воде

.5.4 Расчет потребности в транспортных средствах

.6 Расчет площадей складирования материалов

.7 Технико - экономические показатели

. Безопасность жизнедеятельности

.1 Термины и определения основных понятий безопасности труда

.2 Средства индивидуальной защиты

.3 Требования безопасности при разработке грунта механизмами

.4 Требования безопасности при устройстве фундаментов

.5 Электросварочные работы

.6 Организация погрузочно-разгрузочных работ

.7 Требования безопасности при свайных работах

. Экологический раздел

. Научно - исследовательская работа

.1 Введение

.2 Этапы возведения свай ТИСЭ

.3 Достоинства фундаментов ТИСЭ

.4 Свайно - винтовые фундаменты

.5 Сравнение

Заключение

Список используемых источников

Приложение 1

ВВЕДЕНИЕ

Выбранной темой Выпускной Квалификационной Работы является «22- квартирный жилой дом в Архангельской области». В ходе работы был разработан проект деревянного жилого дома. В настоящее время одним из главных факторов выбора материала для строительства дома является его экологичность, а экологический баланс дерева и по сей день не был превзойден ни одним стройматериалом. Изготовление стройматериалов из древесины совсем не сопряжено с образованием отходов. Опилки и кора деревьев подвергаются обработке и из них изготовляют строительные и отделочные материалы. Натуральные материалы всегда были актуальны, а кроме того дерево нейтрализует токсины из воздуха и самостоятельно регулирует влажность воздуха в помещении, тем самым дом из дерева будет довольно комфортным для проживания.

Дерево доступно для большинства граждан нашей страны. Деревянное домостроение основано на сухом методе строительства и не требует время на высыхание раствора, сам материал имеет сравнительно малый вес и быстро обрабатывается, поэтому скорость возведения зданий из данного материала высока. Этот факт может являться решением проблемы расселения людей из ветхого и аварийного жилья.

Изучив свойства дерева, была поставлена цель, разработать проект деревянного жилого дома. Для комфортного проживания людей важно решить следующие задачи: разработать объемно - планировочное и конструктивное решение здания, предусмотреть инженерное оборудование в здании, определить внешний вид здания и его внутреннюю отделку, выполнить благоустройство территории с учетом пригодности здания к проживанию маломобильных групп населения.

П. Шалакуша, в котором проектировался дом, относится согласно [1] к V снеговому району с весом снегового покрова на 1 м2 горизонтальной поверхности земли Sg= 3,2 кПа и к I ветровому району с нормативным значением ветрового давленияw0=0,23 кПа [1].

1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

1.1 Объёмно-планировочное решение здания

Проектируемый жилой дом располагается на территории, п. Шалакуша Няндомского района Архангельской области.

Проектируемое здание двухэтажное, П-образной формы в плане, состоящее из двух Г-образных блоков размерами в осях 12,06x31,9; 12,06x9,86м.

За условную отметку 0,000 принят уровень чистого пола первого этажа, соответствующий абсолютной отметке 75.750м.

Высота здания 3.8м (от уровня проезда до низа верхнего оконного проема). Высота от уровня земли до карнизного свеса - 6,6м. Высота здания в коньке - 10,06м.

Высота этажа - 2,885м.

В каждую секцию предусмотрены обособленные входные группы, оборудованные пандусом и навесом.

В секциях предусмотрено размещение 2-, 3-х комнатных квартир. Во всех квартирах предусмотрены раздельные санузлы, оборудованные необходимой сантехникой. Балконы и лоджии в квартирах проектом не предусмотрены.

Класс ответственности здания - II.

Степень огнестойкости здания - V.

Класс конструктивной пожарной опасности - СЗ.

Класс функциональной пожарной опасности: Ф 3.1 Здания жилые многоквартирные [2].

1.2 Конструктивное решение здания

.2.1 Фундаменты

Фундамент дома выполнен из винтовых свай. Сваи 133мм, диаметр лопасти 350мм. Обвязка предусмотрена из горячекатаного швеллера №18П по ГОСТ 8240-89. Полость сваи заполняется бетоном класса В15 по прочности на сжатие, по водонепроницаемости W4, по морозостойкости F200, с армированием арматурой класса А400 по ГОСТ 5781-82*.

Гидроизоляция - сваи окрашены в заводских условиях специальными

износостойкими составами. Гидроизоляция цокольной части - 1 слой Техноэласт Барьер (ВО).

Глубина заложения от планировочной отметки земли - 2,5м.

Для отвода поверхностных вод по периметру здания выполняется асфальтобетонная отмостка шириной 1000 мм, обратная засыпка пазух ПГС или непучинистым грунтом с послойным трамбованием.

1.2.2 Стены и перегородки

Наружные стены из клееного бруса сечением 120х140 мм. Соединение бруса между собой осуществляется с помощью металлических нагелей (шпилек). Внутренняя обшивка наружных стен выполняется ГВЛ в 1 слой. Внутриквартирные перегородки из клееного бруса 120х140 мм, каркасно - обшивные по типу системы KNАUF на металлическом каркасе из тонкостенных профилей с заполнением звукоизоляцией АкустиКНАУФ. Перегородки между квартирами и коридорами с двух сторон обшиваются ГВЛ в 2 слоя.

1.2.3 Перекрытия, лестницы

Перекрытие балочное из клееного бруса сечением 120х270 мм с подшивкой из досок толщиной 32 мм и дощатым настилом толщиной 32 мм. Взаимосвязь наружных, внутренних стен обеспечивает их совместную работу. Соединение элементов предусмотрено «в замок».

Лестница деревянная по деревянным косоурам с межэтажной площадкой. Проступь марша из доски 25х250, подступенок из доски 25х150, косоуры - брус 120х270. Естественное освещение осуществляется через оконные проемы. Перила лестниц выполняются деревянными с декоративными балясинами.

1.2.4 Крыша

Крыша - деревянные насланные стропила сечением 2x200x50. Несущие элементы крыши опираются на деревянный мауэрлат, в качестве которого служит верхний обвязочный ряд бруса наружных стен.

1.2.5 Кровля

Кровля - скатная с покрытием мягкой черепицей Shinglаs. В качестве основания под мягкую черепицу предусмотрена укладка листов фанеры. Проектом предусмотрено устройство карнизных узлов с установкой лобовой доски и подшивки карниза. Вентиляция чердачного пространства предусмотрена через слуховые окна с жалюзийными решетками.

1.2.6 Двери наружные, внутренние, окна

Дверные блоки наружные металлические, утепленные по [3]. Двери для входов в квартиры деревянные усиленные со сплошным заполнением проемов по [4].

Заполнение оконных проемов предусмотрено блоками из поливинилхлоридных профилей по [5] с двухкамерным стеклопакетом.

1.3 Теплотехнический расчет ограждающих конструкций

.3.1 Теплотехнический расчет цокольного перекрытия

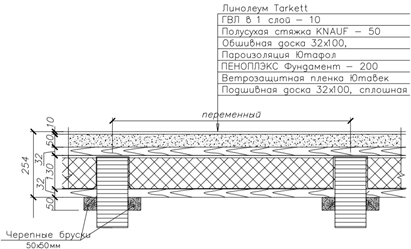

Рисунок 1.1 - Конструкция цокольного перекрытия

Место проектирования: Архангельская область, п. Шалакуша.

Таблица 1.1 - Данные по слоям

№ п/п

Наименование слоя ограждающей конструкции

l, Вт/(м*С8)

d, м

1

2

3

4

1

Сосна и ель вдоль волокон

0,35

0,032

2

ПЕНОПЛЭКС Фундамент

0,03

По расчету

3

Сосна и ель вдоль волокон

0,35

0,032

4

Сухая стяжка Knаuf

0,93

0,05

5

ГВЛ

0,22

0,01

6

Линолеум Tаrkеtt

0,33

0,0025


В соответствии с п. 5.3 [9] приведенное сопротивление теплопередаче Rо ограждающих конструкций следует принимать не менее нормируемых значений Rrеd, определяемых по табл. 4 [7] в зависимости от градусо-суток района строительства Dd.

Определим градусо-сутки отопительного периода - Dd в соответствии с [7] по формуле:

Dd = (tint - tht)∙zht, ˚С∙сут, (1.1)

где tint - расчетная средняя температура внутреннего воздуха здания, принимаемая по [6]:

tint = +21 ˚С;

tht - средняя температура наружного воздуха для периода со средней суточной температурой наружного воздуха не более 8 ˚С, принимаемая по [8]:

tht = - 5 ˚С;

zht - продолжительность отопительного периода для периода со средней суточной температурой наружного воздуха не более 8 ˚С, принимаемая по [8]:

zht = 237 день;

Dd = (21-(-5))∙237=6162˚С∙сут.

Определим нормируемое значение сопротивления теплопередаче наружной стены - Rrеq по табл. 4 [7]:

Rrеq = 4,67 м2∙˚С/Вт.

Определим приведенное сопротивление теплопередаче Rо в соответствии с п. 9.1 [7] по формуле :

о = 1/αint+Rк+1/αеxt, м2∙˚С/Вт, (1.2)

где αint - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, принимаемый по табл. 7 [7]:

αint = 8,7 Вт/(м2оС);

αеxt - коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции, принимаемый по табл. 8 [6]: αеxt = 23 Вт/(м2оС);к - термическое сопротивление многослойной ограждающей конструкции;

Определим термическое сопротивление Rк по формуле:

Rк = R1 + R2 + ... + Rn + Rв.п. , (1.3)

R1, R2, ..., Rn - термические сопротивления отдельных слоев ограждающей конструкции;

Rв.п=0 - термическое сопротивление замкнутой воздушной прослойки.о = 1/8,7+0,032/0,35+0,032/0,35+0,05/0,93+0,01/0,22+0,0025/0,33+1/23=0.355 м2∙˚С/Вт.

Определим толщину утеплителя t определим по формуле :

t = (Rrеq- Rо)∙ λут , м, (1.4)

t = (4,67-0.355)∙0,03=0,129 м

Принимаем толщину утеплителя t=130 мм.

1.4 Внешняя и внутренняя отделка здания

.4.1 Внешняя отделка

Объемно-пространственные и архитектурно-художественные решения здания соответствуют его функциональному назначению и приняты в соответствии с конструктивными решениями.

Решения по оформлению фасадов приняты на основании задания на проектирование, с учетом удобства монтажа и последующей эксплуатации здания.

Архитектурные решения приняты в соответствии критериев практичности фасада и его приятного эстетического внешнего вида. Проектом предусмотрено сочетание цветов из одной цветовой гаммы, по данным производителя отделочных материалов и мягкой черепицы. Цоколь здания - покрытие виниловыми фасадными панелями Nоrdsidе темно-коричневого цвета коллекция «Гладкий кирпич». Фасады здания решены в двух основных цветах с горизонтальным членением. Нижняя часть стен обшивается виниловым сайдингом Nоrdsidе цвет «Sаndаl». Верхняя часть обшивается виниловым сайдингом Nоrdsidе цвет «Сrеаm».

1.4.2 Внутренняя отделка

Стены коридора и жилых комнат обрабатываются шпатлевкой с последующей оклейкой обоями.

Стены кухонь - шпатлевкой с последующей окраской масляными красками (керамическая плитка в санузлах). Покрытие пола выполнено бытовым линолеумом Tаrkеtt и керамической плиткой в санузлах.

Потолок - шпатлевка с последующей окраской акриловыми красками белого цвета.

Внутренняя отделка помещений общего пользования (коридоры, лестничные клетки):

стены - шпатлевка с последующей окраской акриловыми красками светлых тонов;

потолок - шпатлевка с последующей окраской акриловыми красками белого цвета.

1.5 Описание ситуационного плана

Здание находится на улице Гагарина, в поселке Шалакуша Архангельской области. Вокруг расположены другие жилые дома. Улица Гагарина на всем своем протяжении оборудована уличным освещением. На этой же улице находится школа и местный магазин что является одним из важных факторов для выбора жилья. На территории объекта присутствуют зеленые насаждения, различные виды деревьев и кустарников.

Целью благоустройства является комфортная для проживания людей разных возрастов организация территории.

1.6.Инженерное оборудование зданий

.6.1 Отопление

Осуществляется врезка в существующую тепловую сеть.

1.6.2 Водоснабжение

Водоснабжение объекта производится из артезианской скважины.

1.6.3 Канализация

Применяется система локальных очистных сооружений-септик.

1.7 Благоустройство

.7.1 Характеристика территории

Площадка под строительство свободна от застройки. Местный рельеф без сильных перепадов, где основными видами грунта являются глины и суглинки с нормативной глубиной промерзания грунта для данной местности 1.6м.

До начала работ площадку под строительство ограждают от поступления поверхностных вод путем устройства ливневых колодцев.

1.7.2 Устройство проездов, площадок, дорожек

Для комфортного проживания людей на данном объекте, по нормам [9] были разработаны:

автомобильные проезды шириной 6 метров с асфальтобетонным покрытием и бордюрным камнем для беспрепятственного проезда пожарной машины;

парковка на 20 мест для автомобилей. Дорожное покрытие - асфальтобетон;

площадки для мусорных контейнеров;

детская площадка, которая имеет песчано - гравийное основание и покрытие из резины;

пешеходные дорожки и площадки для отдыха разработаны из брусчатки приподнятыми на 15 см выше уровня проездов.

Для отвода поверхностных вод, покрытие проездов, автостоянок и пешеходных дорожек запроектировано с определенным уклоном, который отвечает нормативным требованиям. Для пешеходных дорожек продольный уклон должен быть не более 8%, а - поперечный не больше 3 %.

Покрытие детских площадок выполнено в виде спрессованных в плитки мелких фракций резины. Укладка производится на утрамбованное песчано-гравийное основание. Данное покрытие не нуждается в определенном уходе и не требует уклона при монтаже, поскольку отток воды происходит естественным образом. Также важными достоинствами являются долговечность резиновых плит и их способность не пропускать сквозь себя сорняки.

Асфальтобетонные покрытия укладывают только в сухую погоду. Перед укладкой необходимо очистить основание под покрытие от грязи и воды. Процедура регламентирована ГОСТ. Нормами предусмотрена температура воздуха, которая должна быть не ниже +5° С весной и летом и не ниже +10°С осенью.

Бортовые камни устанавливают на грунтовое основание, уплотненное до требуемого значения. Камень ограничивает площадку или проезд от газона. Швы между камнями должны быть не более 10 мм и заполняться цементным раствором. Раствор выполняется на портландцементе марки не ниже 400 и имеет подвижность, соответствующую 5-6 см погружения стандартного конуса.

Отмостки по периметру зданий должны плотно примыкать к цоколю здания. Уклон отмосток должен быть не менее 1% и не более 10%.

1.7.3 Малые архитектурные формы на территории застройки

Малые архитектурные формы могут представлять собой сооружения различного назначения, например, утилитарного, декоративного, физкультурного или игрового. В некоторых случаях им отводится ответственная роль связующего звена между главными сооружениями и их природным окружением, придавая индивидуальность территории. Малые архитектурные формы можно подразделить на объекты, в которых используются декоративные свойства растений (клумбы, цветники и т. д.), и сооружения без применения растений (скульптура, декоративные предметы, и т. д.). Все компоненты, используемые в благоустройстве территории должны быть взаимосвязаны, возможно, даже учитывая природно-климатические условия и народные традиции. Малые архитектурные формы оказывают огромное влияние на комфорт и эстетический баланс в жизни человека. Поэтому они должны быть предельно безопасны в использовании, иметь хороший внешний вид: ненавязчивы, окрашены в приятный цвет и содержаться в чистоте.

В проекте на придомовой территории предусмотрена детская площадка. В ее состав входят: детская горка, грибок, качели, качели-балансиры 2шт., песочница, паучок и грибок. Песочница со скамейками высотой 22 см, предназначена для детей до 7 лет. На дне выполнены отверстия для стока воды после дождя. Рекомендуется менять песок несколько раз в год.

На площадке отдыха взрослого населения устанавливаются скамьи, рядом со скамьями устанавливаются малогабаритные урны для сбора мусора.

1.7.4 Озеленение территории

Озеленение территории включает в себя посадку деревьев <https://ru.wikipedia.org/wiki/%D0%94%D0%B5%D1%80%D0%B5%D0%B2%D0%BE> различных пород и сортов <https://ru.wikipedia.org/wiki/%D0%A1%D0%BE%D1%80%D1%82>, создание живых изгородей <https://ru.wikipedia.org/wiki/%D0%96%D0%B8%D0%B2%D0%B0%D1%8F_%D0%B8%D0%B7%D0%B3%D0%BE%D1%80%D0%BE%D0%B4%D1%8C> и газонов. Очень важно произвести озеленение при возведении объекта нового строительства. Функции данного процесса очень разнообразны: кроме насыщения окружающей среды кислородом, они защищают от пыли, вредных газов и пр. Зеленые насаждения можно эффективно использовать для защиты от прямых солнечных лучей и регулирования пешеходных потоков.

В выпускной квалификационной работе площадь озеленения составляет 599,2 м2 и представлена следующими породами:

кустарники (сирень обыкновенная, спирея серая);

газон обыкновенный, засеянный травосмесью - посев многолетних трав смесь из трав: овсяница красная 40%, мятлик луговой 30%, райграс пастбищный 30%.

Вдоль фасада насаждения из кустарников. Газон высаживается на всей территории благоустройства.

Работы по озеленению производятся после очистки территории от остатков строительных материалов, деталей и строительного мусора, выполнения вертикальной планировки территории, устройства подземных сетей, сооружений и дорог [10]. Высаженные растения следует окружить лункой по размеру посадочного места и незамедлительно после посадки полить водой [10].

Газоны надлежит устраивать на растительной, хорошо подготовленной и спланированной почве, верхний слой которой должен быть разрыхлен на глубину не менее 0,2 м. Поверхность почвы должна допускать применение газонокосилок. Засев газонов следует производить сеялками для посева газонных трав. Для заделки семян следует использовать легкие бороны или катки с шипами и щетками. Засеянный газон после заделки семян укатывается катком весом до 50 кг [10].

Приемка озеленения должна производиться с учетом следующих требований [11]:

толщина слоя растительного грунта в местах его расстилки должна быть не менее 10 см. Проверка производится путем отрывки шурфа 30´30 см на каждую 1000 м² озеленяемых площадей.

пригодность растительного грунта должна быть подтверждена лабораторными анализами. Если в грунт вносились какие-либо добавки, то это должно быть подтверждено записями в журнале производства работ;

высаженный посадочный материал должен соответствовать проекту или группам взаимозаменяемости растений древесных пород;

наличие паспортов и карантинных свидетельств на посадочный материал, семена и цветочную рассаду;

количество неприжившихся деревьев, саженцев, кустов и многолетних цветов не должно превышать 20 %.

1.8 Технико-экономические показатели здания

Площадь застройки - 1014,8 м2 .

Площадь участка - 1890,0 м2.

Площадь тротуаров - 186,48 м2.

Площадь проездов - 307,6 м2 .

Площадь площадок - 50 м2.

Площадь озеленения - 309,2 м2 (49,2%).

. РАСЧЕТНО-КОНСТРУКТОРСКИЙ РАЗДЕЛ

2.1 Расчет и конструирование свайных конструкций

Расчёт несущей способности свай СВС-133 диаметром ствола 133 мм и

диаметром лопасти 550 мм длиной 3000 мм.

Таблица 2.1 - Сбор нагрузок на фундамент

Наименование нагрузки

Нормативное значение,кг.

Коэффициент надежности

Расчетное значение,кг

1

2

3

4

От наружных стен m=ρ·V=121,83·500

60915

1,1

67006,5

От внутренних стен и перегородок m=ρ·V=140,15·500

70075

1,1

77082,5

От перекрытий

203684

1,1

224052,4

От несущей конструкции крыши

18835

1,1

20718,5

От кровли

13661

1,2

16393,2

От фундаментов (предварительно)

25324

1,05

265920,2

Временная

240970

1,2

289164

Снеговая

310368

1,4

434515

Итого:

943832


1394852,3


Расчет ведем согласно[12]:

Несущую способность винтовой сваи диаметром лопасти менее 1,2 м и длиной менее 10 м, работающей на сжимающую или выдергивающую нагрузку, следует определять по формуле:

,кН,   (2.1)

где γ с - коэффициент условий работы сваи, зависящий от вида нагрузки, действующей на сваю, и грунтовых условий и определяемый по таблице 7. 9[12], γс=0,8 - суглинки тугопластичные;d0 - несущая способность лопасти, кН;df - несущая способность ствола, кН.

Несущая способность лопасти винтовой сваи определяется по формуле:

,кН,   (2.2)

где α12 - безразмерные коэффициенты, принимаемые по таблице в зависимости от расчетного значения угла внутреннего трения грунта в рабочей зоне φ1 (под рабочей зоной понимается прилегающий к лопасти слой грунта толщиной, равной d);

φ1= 20,7 ;

α1=13,115 ; α2=6,025

с1 - расчетное значение удельного сцепления грунта в рабочей зоне, с1=25кПа;

γ1 - осредненное расчетное значение удельного веса грунтов, залегающих выше лопасти сваи (при водонасыщенных грунтах с учетом взвешивающего действия воды), γ1=27.25 кН/м3;

h1 - глубина залегания лопасти сваи от природного рельефа, а при планировке территории срезкой - от уровня планировки, h1=2,38м;

А - проекция площади лопасти, м2, считая по наружному диаметру, при работе винтовой сваи на сжимающую нагрузку, и Ав - проекция рабочей площади лопасти, т.е. за вычетом площади сечения ствола, при работе винтовой сваи на выдергивающую нагрузку.

= 0,096 м2;

 = 0,082 м2;

кН

Несущая способность ствола винтовой сваи определяется по формуле:

,кН,    (2.3)

где u - периметр поперечного сечения ствола сваи, м:

u = πd=3,14·0,133 = 0,418 м

fi- расчетное сопротивление грунта на боковой поверхности ствола винтовой сваи, кПа, принимаемое по таблице (осредненное значение для всех слоев в пределах глубины погружения сваи) f =12,7 кПа;

h - длина ствола сваи, погруженной в грунт, м;

d - диаметр лопасти сваи, м.

 кНd=0,8·(68,99+14,07)=82,89 кН

Несущая способность одной сваи составляет 8,289т.

Расчетная допускаемая нагрузка на сваю Fd/γk=8,289/1,4=5,92т.

Расставляем винтовые сваи, всего получилось 161 шт.

Проверка: 5,92·161=953т. > 943т. Условие выполняется.

Примечания:

1.      При определении несущей способности винтовых свай при действии вдавливающих нагрузок характеристики грунтов относятся к грунтам, залегающим под лопастью, а при работе на выдергивающие нагрузки - над лопастью сваи.

. Глубина заложения лопасти от уровня планировки должна быть не менее 5d при глинистых грунтах и не менее 6d - при песках (где d- диаметр лопасти) [12].

2.2 Расчет и конструирование балок цокольного перекрытия

Расчет ведем согласно [13]. Балка перекрытия рассчитывается как однопролетная балка загруженная равномерно - распределенной нагрузкой.

Рисунок 2.1 - Расчетная схема балки перекрытия

, м,   (2.4)

где  - длина балки,мм;

 - глубина опирания балки на стену, ;

мм

Таблица 2.2 - Сбор нагрузок, действующих на клеедощатую балку

Наименование

Нормативная нагрузка  кН/м2Коэффициент надежности Расчетная нагрузка



1

2

3

4

Постоянная

1. Линолеум = 0,0025 ·16= 0,040,041,20,048




2. Лист ГВЛ 0,010∙12,5=0,0125

0,0125

1,2

0,015

3. Доска обвязочная 0,0161,10,0176




4. ПЕНОПЛЭКС =0,13∙0,35=0,0455

0,04551,20,0546




5.Стяжка полусухая 0,05∙18=0,9

0,9

1,2

1,08

6.Доска подшивочная 0,0161,10,0176

0,7

1,1

0,77

8.Собственный вес балки 0.1621.10.178




Временная

1,5

1,05

1,575

Всего:

3,3923,753




Рассчитаем вес на 1 погонный метр:





Расчет ведем по двум группам предельных состояний.

2.2.1 Расчет по I группе предельных состояний

Расчет на прочность изгибаемых элементов по нормальным напряжениям:

,МПа,    (2.5)

где  - расчетный момент сопротивления поперечного сечения элемента,;



 - максимальный изгибающий момент;



 - расчетное сопротивление элемента прямоугольного сечения шириной свыше 11 до 13 см при высоте сечения свыше 11 до 50 см из древесины 2 сорта вдоль волокон, ;

 - коэффициент надежности по назначению зданий для II класса ответственности, .



Прочность обеспечена.

Расчет на прочность изгибаемого элемента по касательным напряжениям:

,МПа,  (2.6)

где ;



 - статический момент брутто сдвигаемой части поперечного сечения элемента относительно нейтральной оси, ;



 - момент инерции брутто поперечного сечения элемента относительно нейтральной оси, ;



 - расчетная ширина сечения элемента;

 - расчетное сопротивление скалыванию древесины из клееных элементов при изгибе, ;

 - коэффициент надежности по назначению зданий для II класса ответственности, .



Прочность обеспечена.

Расчет на устойчивость плоской формы деформирования изгибаемых элементов прямоугольного постоянного сечения:

МПа,  (2.7)

где  - коэффициент для изгибаемых элементов прямоугольного постоянного поперечного сечения, шарнирно закрепленных от смещения из плоскости изгиба и закрепленных от поворота вокруг продольной оси в опорных сечениях,;

- расстояние между связями элемента,;

 - коэффициент, зависящий от формы эпюры изгибающих моментов на участке ;



 - коэффициент надежности по назначению зданий для II класса ответственности, .



Устойчивость плоской формы деформирования обеспечена.

2.2.2 Расчет по II группе предельных состояний

Расчет прогибов:

   (2.8)

где qн - полная нормативная нагрузка (табл.2.2);

- модуль упругости древесины;

J - момент инерции поперечного сечения элемента, J=19683 см4 ;

l - изгибаемый участок балки, м;

Жесткость обеспечена.

. ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

3.1 Характеристика здания

Проектируемое здание - двухэтажное жилое, сложной формы в плане, размерами в осях 31,9х43,84м. Общая высота здания в коньке 9,270м. Конструкция фундамента - винтовые сваи диаметром 133мм, диаметр лопасти 350мм. Обвязка предусмотрена из горячекатаного швеллера №18П по ГОСТ 8240-89. Полость сваи заполняется бетоном В15 по прочности на сжатие, по водонепроницаемости W4, по морозостойкости F200. Предусмотрено армирование арматурой класса А400 по ГОСТ 5781-82*. Гидроизоляция - сваи окрашены в заводских условиях специальными износостойкими составами. Гидроизоляция цокольной части - 1 слой Техноэласт Барьер (БО). Глубина заложения от планировочной отметки земли - 2,5м. Обратную засыпку пазух выполняют ПГС или непучинистым грунтом с тщательным послойным трамбованием.

Обнаруженные в основании фундаментов местные включения слабого насыпного или заторфованного грунта, строительного мусора, выгребных ям, колодцев и т.п., не отмеченные в материалах изысканий, должны быть расчищены и заполнены бетоном кл. В3.5, с учетом заложения фундаментов в несущий слой грунта на 100-150мм.

3.2 Определение объемов строительно-монтажных работ

На основании данных задания определяем количество монтажных элементов, их массу и размеры. Данные по определению количества элементов (выборочные монтажные элементы и сопутствующие им работы) занесены в таблицу 3.1.

Таблица 3.1- Сводная ведомость объемов работ

Наименование конструкций(марка) и рабочих операций

Ед. изм

Объем

Эскиз и размеры конструкций(мм)

Масса (т)

2

3

4

5

6

Свая винтовая

шт.

161

0,044

Фундаментный блок ФБС 12.6.6- Т

шт.

19

 L=1180мм;h=580мм;b=600мм

0,96

Швеллер обвязочный

М.

377.6

 h=180мм

0,0163

Фундаментный блок ФБС 9.6.6- Т

шт.

4

 L=880мм;h=580мм;b=600мм

0,7

Арматура А400 диаметр 12,длиной 2,6м Арматура В500 диаметр 5, длиной 0.3м

Шт.

644  1127


0,0023 0,00005

Заполнение внутренних полостей свай раствором Бетон класса В15

  м3

  5,64



0,035 м3

Сварочные работы

м


0,417*161=67,24м



3.3 Выбор метода производства работ

Выбирается комплексно-поточный метод производства монтажных работ. Здание разбивается на захватки (отдельные секции здания).

Установка свайного основания из винтовых свай происходит в следующем порядке:

.        Устройство ленточного фундамента под брандмауэр;

.        Разметка свайного поля;

.        Выставление периметра;

.        Завинчивание угловых свай;

.        Завинчивание свай;

.        Обрезка свай;

.        Армирование сваи;

.        Бетонирование свай;

.        Устройство обвязки из швеллеров.

3.4 Инструменты и приспособления

Таблица 3.2- Ведомость потребности в механизмах и приспособлениях

Наименование

Количество

Нормативный документ

Условное обозначение по ГОСТу

1

2

3

4

1. Колышки, для разметки свайного поля


-

-

2.Рулетка измерительная металлическая

1

ГОСТ 7502-98

Рулетка ЗПКЗ-20АУТ/1

3. Метр складной металлический

1

ТУ 3936-034-00220836-98

-

4. Маркер по металлу

1

ГОСТ 6259-75

-

5. Экскаватор

1

ГОСТ 26980-95

ЭО-3322А

6.Кран монтажный

1

ГОСТ 32577-2013

КС-3577-4 «Ивановец»

7. Нивелир

1

ГОСТ 10528-90

INSTRUMАX Mаrk 4D

8.Лопата копальная

2

ГОСТ 19596-87

-

9.Болгарка с отрезными дисками по металлу

1

ГОСТ 3647-80 (ред. 1994г.),

Mаkitа GА6021С

10.Сварочный аппарат

1

ГОСТ 28944-91 <#"902274.files/image067.gif">, чел,  (4.1)

где 1,06 - коэффициент, учитывающий отпуска и невыходы рабочих по болезни;

 − численность рабочих основного производства;

 − численность рабочих неосновного производства;

 − численность инженерно-технических работников;

чел − численность младшего обслуживающего персонала;

чел − численность учеников;


4.4 Подбор строительного крана

Минимальное требуемое расстояние от уровня стоянки крана до верха стропы:

 ,м, (4.2)

где - превышение опоры монтируемого элемента над нулевой отметкой, м;

-запас высоты, м (принимается 0,5м);

- высота элемента, м;

- высота строп, м.

Требуемый вылет стрелы:

,м, (4.3)

где е - половина толщины конструкции стрелы на уровне вероятных касаний, м (ориентировочно 0,5м);

d - минимальный зазор между стрелой крана и конструкциями здания, м (принимаем 1м);

- высота оси крепления шарнира стрелы на уровне стоянки крана, м (ориентировочно 1,5м);

- расстояние от оси вращения крана до оси шарнира крепления стрелы, м (ориентировочно 1,5м);

- расстояние от центра тяжести до края элемента, приближенного к стреле, м;

Необходимая длина стрелы:

 (4.4)

По этим данным подбираем кран КС-3577-4 «Ивановец» грузоподъемностью 14 т с двухсекционной телескопической стрелой, с поворотными выносными опорами смонтирован на шасси МАЗ-5337.

Этот же кран участвует при разгрузке автотранспорта, привозящего материалы для строительства.

4.5 Расчет потребности в ресурсах

.5.1 Расчет потребности в электроэнергии

Электроэнергия при строительстве расходуется:

на питание силовых потребителей;

технологические нужды;

внутреннее освещение зданий и сооружений;

наружное освещение строительной площадки, дорог и т.д.

Требуемая мощность трансформаторной подстанции:

, кВт, (4.5)

где 1,1 - коэффициент, учитывающий потери в сети;

k1, k2, k3, k4 - коэффициенты спроса, учитывающие несовпадение нагрузок:

k1 = 0,5 - среднее для механизмов; k2 = 0,7; k3 = 0,8; k4 = 1;

, , - сумма мощностей силовых потребителей, аппаратов, участвующих в технологических процессах, приборов внутреннего и наружного освещения соответственно кВт;

- коэффициенты мощностей, зависящие от загрузки потребителей;

Таблица 4.1 - Потребители энергии

Наименование

Мощность, кВт

1

2

Технологические процессы(откачка воды, ручной инструмент)

12

Осветительные приборы и устройства для внутреннего освещения

0,6

Осветительные приборы и устройства для наружного освещения объектов и территории

5,16

Сварочный трансформатор

19

Итого

36,76


Определяем требуемую мощность:

Требуемая мощность 30кВт.

4.5.2 Расчет потребности в тепле

Тепло на строительной площадке используется на отопление зданий или технические нужды.

Общая потребность тепла для строительных нужд определяется:

, кДж/час, (4.6)

где - расход тепла на отопление пристройки;

- расход тепла на технологические нужды;

 - коэффициент, учитывающий потери в сети;

 - коэффициент на учтенные расходы тепла.

, кДж/час, (4.7)

где - коэффициент, зависящий от расчетной t наружного воздуха ();

 - удельная тепловая характеристика здания, кДж/час∙м3∙град:

, кДж/час∙м3∙град;

- объем здания по наружному обмеру, ;

 и  - расчетная температуры внутри помещения и снаружи, °С:

;

 - зависит от времени, вида и объема работ.

;

;

.

4.5.3 Расчет потребности в воде

Вода на строительной площадке используется на хозяйственно-бытовые и производственные нужды и пожаротушения.

,  (4.8)

где  - зависит от площади застройки: до 30 Га-10л/сек.

, (4.9)

где - расчетная численность персонала строительства;

- расход воды на 1 работающего 20 л (с канализацией);

- коэффициент, учитывающий количество моющихся, ;

- продолжительность смены, час.

Расход воды на производственные нужды:

, (4.10)

где 1,2 - коэффициент на неучтенные потребности;

- коэффициент неравномерности водопотребления, = 1,5;

- суммарный расход воды в смену в метрах по норме, = 300 л.

;

Диаметр трубы временного трубопровода определяется:

; (4.11)

где - требуемый расход воды для нужд строительства, л/с;

- скорость движения воды по трубопроводу,  = 2 м/с.

;

.

Принимаем диаметр трубопровода Æ100 мм для подачи воды на площадку

4.5.4 Расчет потребности в транспортных средствах

Требуемое количество машино-смен работы автотранспорта определяется по формуле:

, машино-мест, (4.12)

где  - количество перевозящегося груза, т;

 - сменная производительность транспорта, т/см.;

, т/см., (4.13)

где  - количество рейсов в смену;

 - паспортная грузоподъемность машины, т, для ЗИЛ-555 q=9 т;

 - коэффициент использования грузоподъемности машины, в зависимости от вида груза.

Количество рейсов в смену:

, (4.14)

где  - продолжительность смены, =8 час;

 - нормативное время погрузо-разгрузочных работ;  = 0,62 (час);

 = 5 км - расстояние перевозки;

 - средняя скорость движения в условиях города -= 20 км/ч.

4.6 Расчет площадей складирования материалов

Монтаж конструкций выполняется с предварительным складированием материалов и монтаж с транспортного средства « с колес». Отдельные площадки складирования предусматриваются для пиломатериалов. Для хранения ручного инструмента предусматривается закрытый склад (вагончик).

Таблица 4.2 - Расчет площадей складирования

Наименование материалов и конструкций.

Высота укладки, м.

Норма складирования на 1м2

Потребность в материале/ Среднесут.

Вид складирования.

1

2

3

4

5

1.Блоки фундаментные, м3

2,5-3

1,5-2

252/8,8

открытый

3.Кирпич силикатный, тыс. шт.

1,5

700-750

1382/19,9

открытый

4. Пиломатериалы, м3

3

1,2-1,8

11,11/0,8

навес

5. Переплеты оконные, м2

-

20-25

1264/15,05

навес


Максимальный суточный расход материалов определяется по формуле:

; (4.15)

где  - общая потребность в материале, в натуральных единицах;

 - продолжительность работ с применением данного вида материала;

 - коэффициент неравномерности поступления материалов;

 - коэффициент неравномерности потребления материалов:

Запас материала на складе определяется как произведение суточной потребности в материале на запас материала на складе (в днях):

, (4.16)

где  - запас материала на складе, при автомобильных перевозках принимается от трех до пяти дней

1. Блоки фундаментные.         -3дня

. Кирпич керамический в пакетах -3дня

. Пиломатериалы                    -3дня

. Переплеты оконные              -3дня

Определяем полезную площадь склада:

  (4.17)

где  - запас материала на складе;

 - норма складирования материала .

- коэффициент, учитывающий проходы на складах:

для закрытых = 0,5¸0,7;

для открытых = 0,4¸0,5;

. Фундаментные блоки:

. Кирпич керамический в пакетах:

. Пиломатериалы:


. Переплеты оконные:


4.7 Технико-экономические показатели проекта

Технико-экономические показатели представлены в таблице 4.2

Таблица 4.2 - ТЭП строительной площадки

Обозначение

Единицы измерения

Количество

Площадь стройплощадки

м2

954,86

Площадь бытовых помещений

м2

68,3

Площадь открытых складов

м2

80

Площадь временной дороги

м2

553

Длина временной дороги

м

158

Длина временного ограждения

м

320

Длина линии освещения

м

131

Длина временной канализации

м

11

Длина временного водопровода

м

34

Площадь застройки

м2

1134



. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ

5.1 Термины и определения основных понятий безопасности труда

Государственный стандарт устанавливает термины и определения основных понятий в области безопасности труда.

Главные определения:

охрана труда- система сохранения жизни и здоровья работников в процессе трудовой деятельности, включающая в себя правовые, социально-экономические, организационно-технические,санитарно-гигиенические, лечебно-профилактические, реабилитационные и другие мероприятия;

условия труда- совокупность факторов производственной среды и трудового процесса, оказывающих воздействие на работоспособность и здоровье работника;

вредный производственный фактор- производственный фактор, воздействие которого на работника может привести к его заболеванию;

опасный производственный фактор- производственный фактор, воздействие которого на работника может привести к его травме;

безопасные условия труда- условия труда, при которых воздействие на работающих вредных или опасных производственных факторов либо уровни их воздействия не превышают установленные нормативы;

несчастный случай на производстве - случай с работающим, связанный с воздействием на него опасного производственного фактора;

рабочая зона - пространство высотой до 2 м над уровнем пола или площадки, на которых находятся места постоянного или временного пребывания работающих в процессе трудовой деятельности;

рабочее место- место, в котором работник должен находиться или в которое ему необходимо прибыть в связи с его работой и которое прямо или косвенно находится под контролем работодателя;

постоянное рабочее место - место, на котором работающий находится большую часть (более 50 % или более 2 ч непрерывно) своего рабочего времени; если при этом работа осуществляется в различных пунктах рабочей зоны, постоянным рабочим местом считается вся рабочая зона;

строительная площадка - производственная территория, выделяемая в установленном порядке для размещения строительных сооружений, а также машин, материалов, конструкций, производственных и санитарно-бытовых помещений и коммуникаций, используемых в процессе возведения строительных зданий и сооружений;

средства персональной и коллективной защиты сотрудников - технические средства, применяемые для предотвращения или же сокращения влияния на работников вредоносных или же небезопасных производственных факторов, а также для защиты от загрязнения;

сертификат соответствия работ по охране труда(сертификат безопасности) - документ, удостоверяющий соответствие проводимых в организации работ по охране труда, установленным государственным нормативным требованиям охраны труда;

производственная деятельность - совокупность действий людей с использованием орудий труда, нужных для превращения ресурсов в готовую продукцию, включающих в себя создание и переработку различных видов сырья, строительство, оказание различных видов услуг;

производственная санитария - система организационных, гигиенических и санитарно-технических мероприятий и средств, предотвращающих влияние на работающих вредных производственных факторов;

техника безопасности - система организационных и технических мероприятий и средств, предотвращающих влияние на работающих небезопасных производственных факторов;

пожарная безопасность - состояние объекта, при котором исключается вероятность пожара, а в случае его появления предотвращается воздействие на людей опасных факторов пожара и обеспечивается защита материальных ценностей;

работодатель - организация (юридическое лицо), представляемая ее руководителем (администрацией), либо физическое лицо, с которым работник состоит в трудовых отношениях;

работник - физическое лицо, работающее в организации на основе трудового договора (контракта);

организация - предприятие, учреждение либо другое юридическое лицо независимо от форм собственности и подчиненности.

5.2 Средства индивидуальной защиты

Средства персональной защиты согласно ГОСТ 12.4.011 -89 нужно использовать, когда безопасность труда не имеет возможность быть обеспечена конструкцией оборудования, организацией производственных процессов и средствами коллективной защиты. Кроме того, они выдаются при выполнении наиболее вредных работ и работ, связанных с пребыванием в аномальных условиях (сырость, высокая или низкая температура, загрязненность), а также в случаях, вызываемых требованиями общественной гигиены, согласно [18].

В настоящее время действуют Типовые отраслевые нормы бесплатной выдачи спецодежды, специальной обуви и иных средств индивидуальной защиты рабочим и служащим, занятым на строительно-монтажных и ремонтно-строительных работах.

Средства индивидуальной защиты выдаются бесплатно рабочим и служащим в личное использование и укрепляются за ними по профессиям на время, предусмотренное отраслевыми нормами, независимо от профиля фирмы или учреждения и его ведомственного подчинения. Средства индивидуальной защиты также выдаются работающим сквозных профессий независимо от того, в каких производствах они работают.

Рабочим, которые выполняют внешние работы в зимнее время, по нормам выдается теплая одежда и обувь. Так же теплая спецодежда и обувь выдается рабочим, которые производят работы внутри неотапливаемых помещений.

Вся выданная спецодежда и обувь - это собстаеннось строительного предприятия, и подлежит возврату при увольнении или при переходе на новое место работы.

В некоторых случаях в связи с особенностями производства руководители строительных фирм по согласованию с профсоюзным комитетом и государственным инспектором труда имеют возможность произвести замену спецодежды.

При выполнении отдельных видов работ предусмотрена выдача дежурной спецодежды и спецобуви. Например, сапоги или галоши резиновые при работе во влажном грунте и воде.

В случаях, когда спецодежда (обувь) передается от одной смены к другой, то она закрепляется за отдельными рабочими постами (например, тулупы на наружных постах).

Если работнику не была выдана спецодежда (обувь) и он приобрел ее сам, то организация должна возместить стоимость одежды и записать ее в инвентарь предприятия. Для рабочих строительных профессий индустрия выпускает всевозможные виды средств персональной защиты. Такие, как: спецодежда для защиты тела; спецобувь для защиты ног; рукавицы, перчатки для защиты рук; защитные каски для защиты головы; очки, маски, щитки для защиты органов зрения и лица; противопылевые респираторы, промышленные противогазы, скафандры для защиты органов дыхания; противошумы для защиты органов слуха; пасты, мази для защиты кожных покровов; предохранительные пояса, страховые тросы и веревки для предохранения от падения с высоты; диэлектрические средства для защиты от поражения электрическим током.

Ответственность за своевременное и в полном объеме обеспечение сотрудников средствами индивидуальной защиты, за организацию контроля, за качество средств защиты, за корректность их применения работниками возлагается на работодателя.

5.3 Требования безопасности при разработке грунта механизмами

Основными механизмами для разработки грунта являются экскаваторы различных модификаций.

К работе на экскаваторе допускаются лица, не моложе 18 лет, прошедшие специальное обучение и имеющие удостоверение на право управления экскаватором, в котором указывается тип экскаватора. Допуск к работе экскаваторщика оформляется приказом по строительной организации или предприятию с указанием присвоенного ему разряда.

Машинисту экскаватора следует руководствоваться производственной инструкцией, которая утверждена главным инженером организации или фирмы.

Любую землеройную машину необходимо оборудовать звуковой сигнализацией. Значение каждого сигнала должно быть разъяснено всем рабочим, связанным с работой землеройной машины.

Во избежание самопроизвольного перемещения экскаватора его устанавливают на специальной площадке и закреплен упорами. Применять для этой цели доски, бревна, камни и другие случайные предметы недопустимо. Путь для передвижения экскаватора должен быть заблаговременно выровнен, а если грунты слабые то усилен специальными щитами.

Во время перемещения стрелу одноковшового экскаватора следует устанавливать строго по направлению хода, а ковш приподнимать над землей на 0,5...0,7 м. Запрещено передвижение экскаватора с нагруженным ковшом.

В период гололеда передвижение экскаватора допускается только тогда, когда приняты всевозможные меры против скольжения гусениц и колес. Передвижение экскаватора через мелкие реки вброд производится с разрешения ответственного руководителя работ после обследования пути перемещения.

Величина опасной зоны при работе экскаватора равнарадиусу действия плюс 5 м. Радиус действия экскаватора равен наибольшему вылету его стрелы.

Приступать к работе недоступности инженерных средств безопасности машинисту не позволяется, потому что есть возможность получения тяжелой травмы или аварии. Все вращающиеся детали - маховики, зубчатые колеса, цепные и ременные передачи - следует ограждать кожухами; трапы, лестницы и прочее оборудование, предназначенное для обслуживания механизмов внутри экскаватора, должны быть всегда проверены и исправны.

Спуск и подъем экскаватора при угле наклона разрабатываемой территории больше установленного паспортными данными ужно производить с применением тягачей в присутствии механика, производителя работ или мастера.

При наличии у экскаватора электрического привода следудет подключить питательный пункт, которые надежно заземлен.

При работе одноковшового экскаватора с прямой или же обратной лопатой нужно соблюдать требования безопасности:

при наполнении ковша не допускается чрезмерного врезания его в грунт;

поднимая ковш прямой лопаты, не следует допускать упора его блока в блок стрелы, а опуская ковш, нельзя сообщать рукояти напорное движение;

торможение экскаватора в конце поворота с заполненым ковшом следует производить плавно, без резких толчков;

ковш или стрела при опускании не должны ударяться о раму или гусеницу, а ковш еще и о грунт;

при работе в тяжелых грунтах нельзя выдвигать рукоять до отказа;

погрузку грунта на автомобили следует производить только со стороны заднего или бокового борта автомобиля;

нельзя поднимать и перемещать при пподдержке ковша негабаритные куски породы, бревна, доски, балки и т.п.

Очистка ковша и осмотр блоков осуществляется только после полной остановки экскаватора.

В случае временной остановки работ, а также при ремонте экскаватор обязательно нужно переместить на расстояние не менее 2 м от края открытой траншеи, а ковш опущен на грунт. В обязательном порядке нужно подложить опоры с обеих сторон гусениц или колес.

При разработке, транспортировании, разгрузке, планировке и уплотнении грунта 2-мя и более самоходными или же прицепными машинами (скреперы, грейдеры, катки, бульдозеры и др.), идущими друг за другом, необходимо соблюдать расстояние между ними не менее 5 м.

Уплотнение грунта трамбованием рядом с подпорнми стенками фундаментов и других конструкций нужно производить на расстоянии и в порядке, указанном в ППР.

5.4 Требования безопасности при устройстве фундаментов

Устройство фундаментов ведут в заранее вырытых и подготовленных котлованах или траншеях, которые могут быть выполнены с откосами или вертикальными стенками как с креплениями, так и без них.

Перед началом кладки фундаментов из кирпича или бутового камня необходимо внимательно проверить состояние откосов, прочность и надежность креплений, правильность устройств, обеспечивающих отвод дождевых вод или вод технического назначения, правильность и безопасность расположения кранов и других механизмов. Вдоль бровок котлованов и траншей нужно оставлять свободную полосу шириной не менее 0,5 м.

Нельзя сбрасывать бутовый камень, кирпич и бетон в котлован или траншею с бровки, так как это может привести к травмированию рабочих, а также нарушить прочность крепления стенок или откоса. Строительные материалы в траншеи и котлованы необходимо подавать механизированным способом или с помощью лотков, желобов, наклонных плоскостей и других простейших устройств, имеющих бортики. Нельзя допускать одновременного спуска и приема материалов.

В современном строительстве, как правило, фундаменты устраивают из сборных бетонных или железобетонных блоков, которые подают к местам укладки кранами. Опускать блоки в котлован или траншеи следует плавно, без раскачивания, рывков и толчков.

Подводить блоки к месту монтажа следует только с внешней стороны строящегося здания. Запрещается находиться рабочим под транспортируемым или опускаемым блоком. Они могут подойти только тогда, когда блок опущен над местом установки на 20...30 см.

Передвигать блок необходимо только при помощи специальных ломиков. Расстроповку блока производят после его выверки и окончательной установки.

По мере возведения фундаментов следует с обеих сторон засыпать пазухи и одновременно плотно утрамбовывать грунт. В котлованах (траншеях), где установлены крепления, по мере возведения фундамента и засыпки пазух производят их перекрепление (снизу вверх).

Не разрешается обратная односторонняя засыпка пазух до полного отвердения раствора, так как вследствие давления грунта может обрушиться свежевыложенная кладка. В подпорных стенках засыпку производят после достижения стенами проектной прочности.

5.5 Электросварочные работы

К выполнению электросварочных работ допускаются лица не моложе 18 лет, прошедшие специальное обучение, имеющие удостоверение на право производства работ и получившие II квалификационную группу. Лица женского пола могут допускаться к ручной электродуговой сварке только на открытых площадках, вне помещения.

Все работы по установке, подключению к сети, отключению, ремонту и наблюдению за состоянием сварочных установок в процессе эксплуатации должен производить электротехнический персонал (электромонтер) организации, имеющий квалификационную группу по технике безопасности не ниже III. Указанные работы запрещается производить электросварщикам.

Электросварочные трансформаторы или другие сварочные агрегаты разрешается включать в сеть только посредством рубильников или пусковых устройств. Подключать к одному рубильнику более одного трансформатора или другого потребителя тока категорически запрещается.

Сварочные трансформаторы или другие сварочные агрегаты необходимо присоединять к сети проводом марки КРТП или ПРГ/500, заключенным в резиновый шланг. Длина кабеля при этом не должна превышать 15 м.

К сварочным трансформаторам и генераторам предъявляются следующие требования безопасности:

напряжение на зажимах в момент зажигания дуги не должно превышать у сварочных трансформаторов переменного тока 70 В, а у генераторов постоянного тока - 110 В;

все токоведущие части сварочных трансформаторов должны быть защищены кожухом;

на клеммах сварочных трансформаторов должны быть козырьки и надписи «Высокая сторона», «Низкая сторона»;

металлические кожухи сварочных трансформаторов и генераторов, а также зажим вторичной обмотки трансформатора, к которому подключается обратный провод, должны быть заземлены, их техническое состояние должно контролироваться ежедневно до начала электросварочных работ;

заземление электросварочных установок выполняется до включения их в электросеть; для присоединения заземляющего провода на сварочном трансформаторе и другом сварочном оборудовании в доступном месте располагают болт диаметром 5...8 мм и надпись «Земля» (или ее условное обозначение);

последовательное включение в заземляющий проводник нескольких электросварочных трансформаторов запрещается;

электросварочные установки, применяемые для сварки в особо опасных условиях (внутри металлических емкостей, в трубопроводах, колодцах, туннелях, в котлах, при наружных работах), а также предназначенные для работы в помещениях с повышенной опасностью и имеющие напряжение холостого хода выше 12 В, должны быть оснащены устройствами автоматического отключения напряжения холостого хода или ограничения его до напряжения 12 В с выдержкой времени не более 0,5 с.

Электрододержатели для ручной дуговой электросварки должны быть заводского изготовления и соответствовать требованиям ГОСТа на эти изделия:

конструкция электрододержателя должна обеспечивать надежный зажим электродов и позволять производить быструю и легкую их смену (4 с);

зажим электрода электрододержателем возможен не менее чем в двух положениях - перпендикулярно и под углом не менее 115° к оси электрододержателя;

токоведущие части надежно изолируются от случайного соприкосновения со свариваемым изделием или руками сварщика; сопротивление изоляции должно составлять не менее 5 МОм; рукоятка электрододержателя изготавливается из нетокопроводящего материала длиной не менее 120 мм.

Электросварщики обеспечиваются резиновыми ковриками с войлочной или иной подкладкой, шлемами для защиты головы, специальными диэлектрическими галошами, перчатками.

Подсобные рабочие, работающие совместно с электросварщиком, обязательно снабжаются защитным щитком или маской, либо очками со светофильтром. При сварке в цехах и помещениях рекомендуется применять светофильтры марки В-1 и В-2, а при сварке на открытых площадках - В-3.

Рабочие места сварщиков с трех сторон ограждаются переносными щитами или ширмами, легко переставляемыми в необходимых случаях;

Над сварочными установками, находящимися на открытом воздухе, должны быть навесы. При невозможности устройства навесов производство электросварочных работ во время дождя или снегопада запрещается;

5.6 Организация погрузочно-разгрузочных работ

Транспортные средства и оборудование, используемые для погрузочно-разгрузочных работ, должны соответствовать характеру перерабатываемого груза.

Площадки для погрузочных и разгрузочных работ должны быть спланированы и иметь уклон не более 1:10, а их размеры и покрытие - соответствовать проекту производства работ. В необходимых местах следует установить надписи: «Въезд», «Выезд», «Разворот» и др.

Эстакады, с которых разгружаются сыпучие грузы, рассчитываются с определенным запасом прочности на восприятие полной нагрузки грузового автомобиля определенной марки, оборудуются указателями допустимой грузоподъемности, а также должны ограждаться с боков и оборудоваться колесоотбойными брусьями.

На местах для погрузки и выгрузки тарных грузов (тюков, бочек, рулонов и др.), хранящихся на складах и в пакгаузах, устраивают платформы: эстакады, рампы высотой, равной уровню пола кузова автомобиля.

Движение автомобилей на производственной территории должнно регулироваться общепринятыми дорожными знаками. При размещении автомобилей на погрузочно-разгрузочных площадках, расстояние между автомобилями, стоящими друг за другом (в глубину), должно быть не менее 1 м, а между автомобилями, стоящими рядом - не менее чем 1,5 м. Если автомобили устанавливают для погрузки или разгрузки рядом со зданием, то между зданием и задним бортом автомобиля следует предусмотреть интервал не менее 0,5 м. Расстояние между автомобилем и штабелем груза должно быть не менее 1 м.

При выполнении погрузочно-разгрузочных работ необходимо соблюдать требования законодательства о предельных нормах переноски тяжестей и допуске рабочих к выполнению данных работ. Переносить материалы на носилках по горизонтальному ровному пути разрешается только в редких случаях и на расстояние не более 50 м. По лесницам и стремянкам носить материалы на носилках не допускается. Склады, расположенные выше первого этажа и имеющие лестницы с количеством маршей более одного или высотой более 2 м, оборудуются подъемником для спуска и подъема грузов.

Освещенность помещений и площадок, где производятся погрузочно-разгрузочные работы, должна соответствовать требованиям [18].

Погрузочно-разгрузочные работы производятся обычно механизированным способом с помощью подъемно-транспортных механизмов и под руководством лица, назначенного приказом руководителя организации, ответственного за безопасное производство работ с кранами. Ответственный за производство погрузочно-разгрузочных работ обязан проверить исправность всех грузоподъемных механизмов, такелажа, приспособлений, подмостей и прочего погрузочно-разгрузочного инвентаря, а также разъяснить работникам их прямые обязанности, последовательность выполнения операций, значение подаваемых сигналов и свойства материала, поданного к погрузке (разгрузке).

При подъеме грузов более 50 кг следует пользоваться только механизированным методом подъема. Так же этот способ применяется при подъеме грузов на высоту более 2м.

Организациями или же физическими лицами, использующими грузоподъемные машины, разрабатываются методы верной строповки и зацепки грузов, которым обязаны быть обучены стропальщики и машинисты грузоподъемных машин. Графическое изображение методик строповки и зацепки, а также перечень основных перемещаемых грузов с указанием их массы выдаются на руки стропальщикам и машинистам кранов и вывешиваются в местах производства работ.

В местах выполнения погрузочно-разгрузочных работ и в зоне работы грузоподъемных машин не допускается нахождение лиц, не имеющих непосредственного отношения к этим работам. В месте где возможно обрушение или падение груза запрещается передвигаться транспорту и находиться людям.

Водителям автомобилей позволяется с их согласия производить работы по погрузке и разгрузке грузов. В случаях неодинаковой высоты пола кузова автомобиля и платформы ипользуются трапы.

Перед погрузкой или разгрузкой панелей, блоков и других сборных железобетонных конструкций монтажные петли должны быть осмотрены, очищены от раствора или бетона и при необходимости выправлены без повреждения конструкции.

Для обеспечения безопасности при производстве погрузочно- разгрузочных работ с применением грузоподъемного крана его владелец и организация, производящая работы, обязаны выполнять следующие требования:

на месте производства работ запрещается нахождение лиц, не имеющих отношения к выполнению работ;

если в кузове находятся люди, то опускать или поднимать груз не разрешается.

В местах стационарной погрузки и разгрузки машин и полувагонов устанавливают стационарные эстакады или навесные площадки для стропальщиков. Разгрузка и загрузка полувагонов крюковыми кранами исполняется по технологии, утвержденной владельцем крана, в которой определяются места нахождения стропальщиков при перемещении грузов, а также возможность их безопасного выхода на эстакады и навесные площадки. Нахождение людей в полувагонах при перемещении груза не допускается.

Такелажные или стропальные работы при погрузке и разгрузке грузов выполняются лицами, прошедшими специальное обучение и имеющими удостоверение на право производства этих работ.

Для зацепки и обвязки (строповки) груза на крюк грузоподъемной машины назначаются стропальщики. В качестве стропальщиков могут допускаться другие рабочие (такелажники, монтажники и т.п.), обученные профессии, квалификационной характеристикой которой предусмотрено выполнение работ по строповке груза. В удостоверениях таких рабочих должна быть сделана запись о присвоении им смежной профессии стропальщика. Способы строповки грузов должны исключать возможность падения или скольжения застропованного груза. Установка (укладка) грузов на транспортные средства должна обеспечивать устойчивое положение груза при транспортировке и разгрузке.

При производстве погрузочно-разгрузочных нельзя строповать груз, находящийся в неустойчивом положении, а также исправление положения составляющих строповочных устройств на приподнятом грузе, оттяжка груза при косом расположении грузовых канатов.

5.7 Требования безопасности при свайных работах

Свайные работы проводятся только под наблюдением инженерно- технического сотрудника (мастера, механика). На строительной площадке обязано быть руководство по технике безопасности, в которой предусмотрена специфика работ. При монтаже копровой установки и иного сваебойного оборудования, а также при установке свай оставлять работу незаконченной не допускается.

Площадка, на которой производятся свайные работы, ограждается согласно [15].

Стальные канаты, чалочные приспособления должны соответствовать требованиям правил Госгортехнадзора России.

Необходимо предусмотреть меры против внезапного падения срезаемой части сваи, при срезке голов свай. нельзя оставлять части оборудования и сваи на весу.

. ЭКОЛОГИЧЕСКИЙ РАЗДЕЛ

Каждый строитель при проектировке какого-либо объекта сталкивался с экологическими факторами воздействия на окружающую среду. Это объясняется в первую очередь тем, что все возводимые здания и сооружения непосредственно взаимодействуют с элементами природной среды на том или ином этапе. И возведение фундамента является одним из самых острых проблем в строительстве с точки зрения экологии. Для обеспечения этого взаимодействия приходится прибегать к нарушению уже сложившейся природной обстановки.

В самую первую очередь, при строительстве нового объекта сложившиеся природные условия нарушаются при работах нулевого цикла, поэтому при проектировании зданий и сооружений, а также методов их возведения необходимо заранее осознавать все возможные изменения окружающей среды и разрабатывать необходимые меры защиты и сохранения природы.

Характер изменения состояния природной окружающей среды при возведении подземной части зданий и сооружений разнообразен, причем на него весьма существенное влияние оказывает вид выполняемых работ.

При строительстве зданий и сооружений невозможно избежать нарушения природного рельефа. Это может проявляться вследствие выполнения земляных и водопонизительных работ, устройства выемок и насыпей, устройства свай или других фундаментов и других работ нулевого цикла. Следствием нарушения природного рельефа являются оползни, обвалы, обрушения, провалы, эрозия, оседания местности. Наиболее опасной считается водная эрозия, которая заключается в разрушении почв поверхностными водами и ветром. Она уничтожает растительность, леса, особенно на склонах гор и речных долин, что способствует развитию оврагов и обрушению склонов. Распространению эрозии благоприятствует вырубка лесов и неправильная организация строительства, отсутствие подъездных и внутриплощадочных дорог с твердым покрытием. Для предотвращения образования оползней не допускается уплотнение грунтов предварительным замачиванием и замачиванием с использованием глубинных взрывов на оползнеопасных склонах.

При производстве масштабных водопонизительных работ необходимо предусматривать меры, предотвращающие сдвижки и осадки земной поверхности, такие как регулирование водопонизительных работ.

Очень часто на территориях, на которых ведутся земляные работы, навсегда разрушается природный ландшафт. Кроме того, потери могут быть больше в 10-15 раз из-за недостаточной точности и осторожности планирования и превышения площади открытых выработок.

При подземных разработках грунта происходит оседание поверхности земли, из-за чего на поверхности земли возможны трещины, воронки и углубления, которые, не имея стока, превращаются в болота. Все работы должны быть тщательно рассчитаны и обоснованы.

При устройстве подземной части зданий и сооружений плодородный слой почвы, срезанный землеройной машиной, должен быть сохранен и использован при работах по благоустройству прилежащей территории. Нельзя допускать смешения плодородного слоя с другими.

Разработка грунта машинами и нарушение верхнего слоя земли из-за передвижения транспорта способствуют развитию ветровой эрозии, в результате которой мелкие частицы выдуваются из почвы, что ухудшает ее состав и способствует уничтожению растительного слоя.

Основным источником загрязнения почвы, подземных и поверхностных вод на месте строительства являются строительные площадки. Закрепление оснований, устройство котлованов и насыпей, прокладка коммуникаций, бетонирование, смывка загрязнений с инструмента и свалка строительных отходов, - все это является прямым источником нарушения экологического состояния почвы.

Транспортировка и хранение некоторых строительных материалов (цемент, раствор, бетон, химические растворы и др.), осуществляемые без соблюдения установленных технических требований, часто приводят к загрязнению поверхности земли, и последующему смыву этих загрязнений в водоемы.

Применение высокоактивных химических веществ, таких, как добавки к бетонам, полимерные смолы, органические растворители, лаки и др., способствует химическому загрязнению почвы, повышается опасность неблагоприятных воздействий строительного производства на окружающую природную среду, в том числе и на состояние подземных и поверхностных вод.

Токсичные выделения автотранспорта, буровых установок, также оказывают свое влияние на экологию. Загрязняется воздух также при выполнении таких технологических процессов, как термическое или химическое закрепление почв, приготовление растворов. Таким образом, на многих строительных площадках концентрация загрязнений довольно высока.

Рекомендации

Из-за внушительного объема выбросов в атмосферу существует необходимость в переводе компрессоров, грузоподъемных машин, насосов, сваебойных агрегатов, экскаваторов и других машин, работающих в настоящее время в основном на двигателях внутреннего сгорания на электропривод.

Важно достичь правильного использования разработанного грунта на строительных площадках и благоустройстве населенных мест. Уменьшения объема разрабатываемого грунта можно достичь путем широкого использования при устройстве оснований и фундаментов способа «стена в грунте», свайных фундаментов, прокладки коммуникаций методом продавливания, использования совместной прокладки коммуникаций, применения винтового продавливания при упрочнении грунтов и других технологических процессов.

7. НАУЧНО-ИССЛЕДОВАТЕЛЬСКАЯ РАБОТА

7.1 Введение

Рассматривая фундамент на винтовых сваях, была поставлена задача, найти более современную технологию монтажа свай. Появившаяся не так давно (в 1990-х годах) технология возведения фундаментов ТИСЭ, стала возможной, благодаря разработке специального бура. Аббревиатура ТИСЭ обозначает Технологии Индивидуального Строительства и Экологии. Особенностью данного бура является наличие в его нижней части режуще-рыхлящей чашки, опускающейся по мере вращения и выработки грунта, что позволяет создать внизу пробуренной скважины расширение, имеющее форму сферического купола. В результате чего значительно увеличивается несущая способность сваи. Кроме того данное уширение препятствует выталкиванию сваи зимой, при воздействии на нее сил пучения в результате промерзания грунта. Технология включает в себя ростверк, поднятый над уровнем земли на 10-15см.

7.2 Этапы возведения свай ТИСЭ

Устанавливается обноска и размечается положение координационных осей и соответственно будущих свай. Ростверк в таком фундаменте выполняется висячий, и, поэтому растительный слой не будет контактировать с материалом дома. Из целей экономической выгоды решают, какой объем земляных работ производить. Разметка участка является очень важным этапом возведения фундамента. Огромное значение имеет расположение свай одной оси строго по прямой линии.

Поскольку бурения скважины и расширение под пяту производится одним и тем же буром, но с дополнительной насадкой, важно оптимизировать временной ресурс. Так, сначала лучше просверлить 3-5 скважин, а затем сделать в них расширения. Так значительно экономится время на переоборудование бура.

Бурить расширение немного сложнее - здесь нужно, чтобы накопитель был на месте и не оказывал сопротивление, а плуг и штанга вращалась. За день можно сделать до 3-х таких расширений - из-за того, что много времени будет уходить на заливку. Если диаметр скважины будет до 30 см, а расширение - до 60 см, на каждый столб уйдет до 30 кг цемента. Сам бетон должен получиться не сильно густым, но и не жидким.

Бетонировать, армированные не менее чем 3 стержнями, скважины желательно как можно быстрее - лучше сразу партиями по 5 штук. Как только столбы будут залиты, можно через некоторое время переходить к изготовлению ростверка.

7.3 Достоинства фундаментов ТИСЭ

Достоинства ТИСЭ:

Первым и одним из самых важных достоинством является возможность противопоставить конструкцию с высоким ростверком разрушающему воздействию грунта при его пучении зимой;

Кроме того, свая ТИСЭ обладает повышенной прочностью и несущей способностью, благодаря наличию на сваях своеобразных «пяток»;

Свая может быть возведена на большей части грунтов;

Технология позволяет повысить сейсмическую стойкость фундамента;

А также обладает значительными экономическими плюсами, в том числе меньший объем земляных работ, меньший расход бетона и времени на строительство (по сравнению с традиционными фундаментами).

7.4 Свайно-винтовые фундаменты

Сравнивая данную технологию с технологией свайно-винтового фундамента нельзя не обратить внимания на их основные преимущества перед большинством других видов фундамента.

Фундаменты на винтовых сваях:

Безопасны, надежны, экономичны и экологичны;

Возводятся на любых грунтах (кроме скальных) и при этом не требуют абсолютно никаких земляных работ и ровной поверхности рельефа;

Весьма долговечны и сейсмоустойчивы;

Не имея в своей технологии мокрых процессов они могут монтироваться в минимальные сроки в любое время года и при любой погоде.

7.5 Сравнение

Сравнивая фундамент ТИСЭ и свайно-винтовой, можно сделать вывод, что первый проигрывает второму по показателям:

возможности использования в различных грунтах (при плывунах, высоком уровне грунтовых вод, каменных вкраплениях и т.д. возведение тисэ-фундаментов проблематично);

в необходимости обязательного проведения экспресс-геологии (если не провести замеры грунта, на глубине на которую монтируется свая, могут оказаться грунтовые воды, и скважина будет затапливаться. Как следствие - от уже начатого варианта монтажа ТИСЭ придётся отказаться;

большей материалоемкости;

большим временным затратам;

сезонной и погодной зависимости;

ремонтопригодности;

отсутствие возможности проведения технического контроля качества выполнения фундамента (земля в скважине может осыпаться, а бетон будет заливаться «вслепую» - площадь опоры будет, во-первых, неровной, а, во-вторых - может существенно сократиться).

Теперь рассмотрим преимущества свай ТИСЭ над винтовыми сваями:

Коррозия. Даже самая стойкая краска не дает стопроцентной гарантии от ржавчины, особенно ржавеет то место где свая выходит из земли. Технология предлагает периодически откапывать сваи на глубину 0,5 метра и прокрашивать их дополнительным антикоррозийным покрытием. Бетонные сваи ТИСЭ не коррозируют и не требуют постоянного обслуживания;

Возможность ее выдавливания из грунта морозным пучением. Винтовая свая является мостиком холода, а бетонную сваю с расширением внизу никогда не выдавит и, конечно, она так не промерзает как железная;

С помощью ростверка сваи соединяются, таким образом, нагрузка на сваи распределяется равномерно;

И, наконец, отзывы на фундамент ТИСЭ говорят о том, что он по подсчетам обходится дешевле.

Таким образом, можно сделать вывод, что выбор фундамента зависит от типа грунта на местности. Каждый из рассматриваемых вариантов имеет свои достоинства и недостатки.

ЗАКЛЮЧЕНИЕ

В выпускной квалификационной работе был составлен проект жилого деревянного 22 квартирного дома в Архангельской области.

Работа состоит из 7 разделов, в каждом из которых соответственно было разработано:

В архитектурно-строительном разделе - объемно-планировочное и конструктивное решение здания, теплотехнический расчет;

В расчетно-конструктивном разделе - расчет свайного основания и балки цокольного перекрытия;

В технологическом разделе - технологическая карта на устройство свайно-винтового фундамента;

В организационном разделе - стройгенплан, документация ППР для объекта нового строительства;

В разделе безопасности жизнедеятельности - рекомендации по безопасности при производстве свайных работ;

В экологическом разделе - рекомендации по мероприятиям по вопросам экологии при земляных работах;

В целом, проект выполнен в полном объеме и дает необходимую характеристику производимых работ.


СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

1. СП 20.13330.2011 Нагрузки и воздействия: утв. приказом Министерства регионального развития Российской Федерации (Минрегион России) 27.12.2010 г. № 787 - Введ. 20.05.2011. - М.: Минрегион России, 2011. - 96 с.

. СНиП 21-01-97* Пожарная безопасность зданий и сооружений (с Изменениями N 1, 2): утв. постановлением Минстроя России 13.02.1997 г. № 18-7 - Введ. 01.01.1998. - М.: ГУП ЦПП, 2002. - 38 с.

. ГОСТ 31173-2003. Блоки дверные стальные. Технические условия. - Введ. 01. 03.2004. - М.: ФГУП ЦПП, 2004. - 54 с.

. ГОСТ 6629-88. Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция. - Введ. 01. 01.1989. - М.: ИПК Издательство стандартов, 2002. - 12 с.

. ГОСТ 30674-99. Блоки оконные из поливинилхлоридных профилей. - Введ. 01. 01.2001. - М.: Госстрой России, ГУП ЦПП, 2000. - 55 с.

. СП 23-101-2004 Проектирование тепловой защиты зданий: утв. совместным приказом ОАО "ЦНИИпромзданий" и ФГУП ЦНС 23.04.2004 г. № 01 - Введ. 01.06.2004. - М.: ФГУП ЦПП, 2004. - 186 с.

7. СП 50.13330.2012 Тепловая защита зданий. : утв. приказом Министерства регионального развития Российской Федерации (Минрегион России) <#"902274.files/image172.gif">

Похожие работы на - Строительство 22 квартирного жилого дома в Архангельской области



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
