"Диагностика и обслуживание радиоэлектронных средств"

1.Разработка технологии ремонта и планировки предприятия по ремонту радиоэлектронной техники

Исходные данные:

В зоне обслуживания завода по ремонту бытовой РЭА находится район города с населением 139274 человек. В среднем каждый 11-й горожанин имеет в личном пользовании РЭА, функциональная модель которой приведена на рисунке 1. Среднее ежесуточное время работы данной РЭА составляет 7 часов. Среднее время приема аппаратуры в ремонт и выдачи из ремонта 8 мин. Салон приема и выдачи аппаратуры работает без выходных по 11 часов в сутки. При расчете штатного расписания использовать данные таблицы 1.

Примечание:

Очередь в салоне приема и выдачи РЭА не должна превышать 1 чел.

Если в при расчете количества работников получается дробное число, то, начиная с 0.1, это число округлять в большую сторону.

В дни государственных праздников предприятие не работает.

Рисунок 1 - Функциональная модель РЭА

Таблица 1 - Средние показатели работы сотрудников предприятия

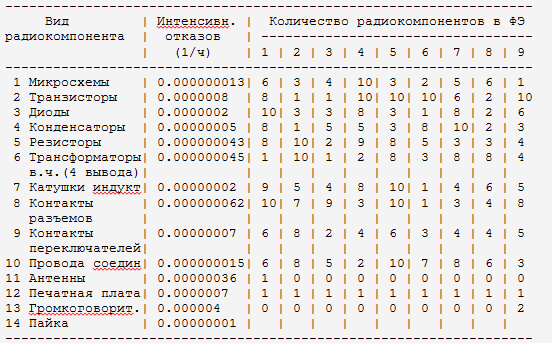

Таблица 2 - Количество компонентов в функциональных элементах (ФЭ)

Примечание:

Микросхемы, применяемые в данной РЭА, имеют 14 выводов;

При расчете вероятности безотказной работы время принять 100000 ч.

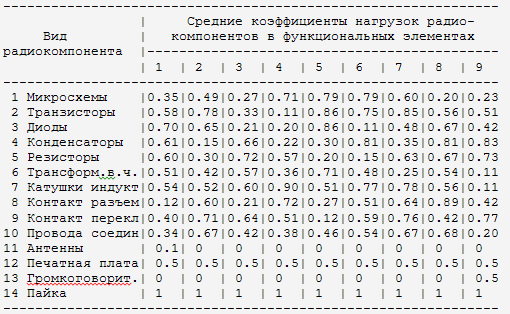

Таблица 3 - Средние коэффициенты нагрузок радиокомпонентов

Таблица 4 - Время измерения диагностирующих параметров

Быстрое развитие в нашей стране технических средств телевидения и радиовещания, в том числе и бытовой радиоэлектронной аппаратуры (БРЭА) требует дальнейшего совершенствования организации её ремонта, улучшения качества исполнения заказов и повышения культуры обслуживания населения. Для достижения этого необходимо дальнейшее расширение сети предприятий сервиса, оснащение их современным технологическим оборудованием, инструментами и приспособлениями, внедрение научно-технических достижений, повышение эффективности использования действующих и вновь вводимых производственных мощностей.

В соответствии с этим коллективу предприятия приходится повседневно решать задачи, связанные как с улучшением обслуживания населения так и с повышением организационно-технического уровня производства ремонтных работ.

Основной задачей предприятия по ремонту бытовой техники является полное удовлетворение потребностей населения в услугах по ремонту бытовой техники при обеспечении высокого качества и культуры обслуживания, а также эффективность хозяйствования. Из этой основной задачи предприятия вытекает ряд задач, которые коллектив предприятия решает повседневно и которые можно разделить на две группы:

задачи, связанные с улучшением обслуживания населения: улучшать качество ремонтных работ и сокращать сроки выполнения заказов населения; внедрять прогрессивные формы обслуживания населения (обменные фонды, прием и выдача заказов по месту работы и на дому и т.д.); создавать удобства для населения при пользовании услугами; повышать культуру обслуживания;

задачи, связанные с повышением эффективности производства услуг: непрерывно совершенствовать производство ремонтных работ на базе прогрессивной техники, технологий, организации производства и труда; обеспечивать максимальное использование основных фондов и оборотных средств; систематически улучшать качественные показатели работы предприятия; снижать затраты на ремонтные работы и другие услуги.

Решение этих задач невозможно без глубокого научного обоснования организационных форм обслуживания населения и организационных методов производства ремонтных работ.

Формированию бытового обслуживания населения в самостоятельную отрасль народного хозяйства значительной степени содействовали те специфические особенности, которые присущи только предприятиям сервиса. К их числу следует отнести:

обязательный индивидуальный заказ и, как правило, личный контакт потребителя (заказчика) с исполнителем или представителем производителя бытовых услуг (приёмщик, мастер, агент);

ярко выраженный индивидуальный характер деятельности большинства подразделений отрасли;

колебания спроса на бытовые услуги по сезонам года, месяцам и даже по часам рабочего времени предприятий;

одновременное сочетание функций характерных для промышленного производства и розничной торговли (реализация услуг по розничным ценам).

Поток заказов зависит от следующих факторов:

природно-климатических условий;

национальных и индивидуальных особенностей людей;

уровня жизни людей;

структуры доходов и расходов семей;

соотношения цен на товары и услуги;

психологии заказчика и т.п.

Многие промышленные предприятия производят продукцию, не зная конечного пользователя этой продукции, а на предприятиях сервиса всегда известен заказчик и его требования к изделию или услуге.

Бытовое обслуживание населения как самостоятельная, целостная отрасль народного хозяйства, функционирующая на основе общности конечного результат производственной деятельности своих предприятий и учреждений, играет важную и всевозрастающую роль в народнохозяйственном комплексе.

Объектом проектирования в данной курсовой работе является предприятие по ремонту бытовой радиоэлектронной аппаратуры.

Предмет проектирования - это выбор и расчет штатного состава предприятия, разработка его планировки, выбор оснащения, расчет алгоритмов диагностирования аппаратуры и описание технологии движения ремонтируемой РЭА по предприятию.

Целью проектирования является получение студентом навыков самостоятельно решать вопросы организации и оснащения предприятия ремонта бытовой РЭА.

Рамки проектирования ограничиваются выбором планировки и оснащения цеха стационарного ремонта аппаратуры.

Задачи проектирования: произвести выбор штатного расписания, алгоритма диагностирования, планировки и оснащения предприятия в условиях многовариантности решения данных задач.

2. Общие требования к проектированию предприятий ремонта бытовой РЭА

Предприятия ремонта радиотелевизионной аппаратуры предпочтительно размещать в универсальных многоэтажных зданиях домов быта или на первых этажах жилых зданий.

В общем случае помещения промышленных предприятий, разделяются на следующие группы:

производственные, т.е. цехи по изготовлению продукции;

административные, служащие для размещения управленческого персонала;

подсобно-производственные, т.е. цехи по обслуживанию основного производства (ремонтно-механические, инструментальные, тарные и др.);

складские, предназначенные для хранения готовой продукции, сырья, материалов, полуфабрикатов, тары и др.;

энергетические, служащие для размещения производств по выработке или преобразованию энергоносителей: электроэнергии, пара, тепла, сжатого воздуха, газа (трансформаторные подстанции, котельные, компрессорные станции и др.);

санитарно-технические, предназначенные для размещения насосных станций, очистных сооружений и др.;

транспортного хозяйства, служащие для обслуживания средств транспорта (тепловозные и электровозные депо, гаражи, авторемонтные мастерские и др.);

вспомогательные, предназначенные для санитарно-бытового и культурного обслуживания работающих (гардеробные, душевые, умывальные, санузлы, медпункты, столовые и др.).

Для предприятия ремонта бытовой РЭА, как правило, предусматривают производственные, административные, складские и вспомогательные помещения. Обустройство других помещений определяется наличием в здании подвода различных видов энергии, а также инженерных коммуникаций.

С целью удешевления строительства используют типизацию и унификацию конструктивных элементов на базе соразмерности геометрических параметров зданий.

Для правильного взаимного расположения конструкций зданий в пространстве служит система модульных плоскостей. Линии пересечения вертикальных модульных плоскостей с горизонтальными принимают за основные разбивочные оси, к которым привязывают расположение стен, колонн и других конструктивных элементов зданий.

Разбивочные оси подразделяют на продольные, обозначаемые заглавными буквами русского алфавита (кроме буквы З), и поперечные, обозначаемые арабскими цифрами.

Основными планировочными параметрами здания являются пролет и шаг колонн. Пролет- это расстояние между продольными разбивочными осями, шаг колонн- расстояние между поперечными осями. Совокупность этих параметров, выраженную в метрах, называют сеткой колонн, т.к. в местах пересечения осей обычно размещают колонны - основные несущие элементы каркаса здания. Обозначение сетки колонн: 6х6, 12х6, 12х12 и т.д. (больший размер обычно соответствует пролету).

Основой унификации геометрических размеров зданий и строительных изделий является единая модульная система (ЕМС). Под ЕМС в строительстве понимают совокупность правил координации размеров зданий и их конструктивных элементов на основе кратности этих размеров определенной линейной величине, принятой за модуль. В России размер основного модуля М принят равным 100 мм.

На основе единой модульной конструкции унифицируются основные объемно-планировочные параметры всех типов промышленных зданий и сооружений, на основе чего принято:

для одноэтажных зданий: размеры пролетов - 6, 12, 18, 24, 30 и более метров, шаг колонн - 6, 12 м;

для многоэтажных зданий: размеры пролетов - 6, 9, 12м,
шаг колонн - 6, 12 м.

На базе единой модульной системы разработаны и утверждены унифицированные габаритные схемы одноэтажных и многоэтажных промышленных зданий.

При проектировании предприятий ремонта бытовой РЭА необходимо учитывать, что если в здании отсутствуют колонны, то расстояние между несущими стенами должно быть равно размеру пролета. В этом случае при строительстве здания могут быть применены унифицированные строительные конструкции, что удешевляет строительство.

Планировка помещений предприятий ремонта бытовой РЭА должна обеспечивать удобные и безопасные условия труда, наиболее эффективное использование производственных площадей и рабочего времени. Рекомендуется на предприятиях ремонта радиотелевизионной аппаратуры иметь следующие помещения:

цехи ремонта аппаратуры;

административные помещения;

диспетчерский пункт;

салон приема и выдачи аппаратуры;

склад ремфонда и готовой продукции;

помещение для линейных радиомехаников;

помещение антенной службы;

склад запчастей;

склад дефектных деталей;

бытовые и вспомогательные помещения.

При выборе или проектировании указанных помещений необходимо учитывать нормы на производственные и непроизводственные помещения предприятия ремонта бытовой радиоэлектронной аппаратуры, которые изложены в строительных нормах и правилах. Взаимное расположение помещений должно обеспечивать рациональность технологического процесса ремонта аппаратуры, отсутствие пересечения потоков неотремонтированной и отремонтированной РЭА, минимальные затраты сил и времени на непроизводственные операции.

3. Расчет среднего годового потока заказов на ремонт РЭА и параметров надежности функциональных элементов

.1 Определим парк обслуживаемой РЭА данного типа

Поб=Nнас/К1=139274/11=12661 шт.,

где    Поб - парк обслуживаемой РЭА данного типа,нас- численность населения в обслуживаемом районе города,

К1 - коэффициент наличия РЭА в личном пользовании граждан.

3.2 Определим среднегодовое время работы РЭА данного типа

Тг=Дг×Тс=365×7=2555 час.,

где    Тг - среднегодовое время работы РЭА данного типа,

Дг - среднее количество дней в году,

Тс - среднее ежесуточное время работы данной РЭА.

В пунктах 2.3-2.11 рассчитаем параметры надежности 1-9 функциональных элементов (ФЭ).

3.3 Расчет параметров надежности 1-го ФЭ

.3.1 Определим количество паек в 1-ом ФЭ

Кп=Кмс×14+Кvt×3+Kvd×2+Kc×2+Kr×2+Ктр×4+

+Кинд×2+Ккр+Ккп+Кпр×2+Ка+Кг×2=

=6×14+8×3+10×2+8×2+8×2+1×4+1×2+

+7+5+5×2+1+1×2=189,

где    Кп - количество паек,

Кмс - количество микросхем,

Кvt - количество транзисторов,

Кvd - количество диодов,

Кс - количество конденсаторов,

Кr - количество резисторов,

Ктр - количество высокочастотных трансформаторов,

Кинд- количество катушек индуктивности,

Ккр - количество контактов разъемов,

Ккп - количество контактов переключателей,

Кпр - количество проводов соединений,

Ка - количество антенн,

Кг - количество громкоговорителей,

3.3.2 Определим интенсивность отказов 1-го ФЭ. В общем случае интенсивность отказов для j-го ФЭ равна

,

где    l_j - интенсивность отказов j-го функционального элемента,- количество видов радиокомпонентов в функциональном элементе,- номер радиокомпонента в таблицах 1 и 2 задания на курсовое проектирование,

l_i - интенсивность отказов радиокомпонента i-го вида,_i,j - количество радиокомпонентов i-го вида в j-ом функциональном элементе,н_i,j - средний коэффициент нагрузки радиокомпонента i-го вида в j-ом функциональном элементе.

Формулу для интенсивности отказов 1-го ФЭ запишем в виде

=

=l₁×K_1,1×Кн_1,1+l₂×K_2,1×Кн_2,1+l₃ ×K_3,1 ×Кн_3,1+ l₄ ×K_4,1 ×Кн_4,1+

+l₅ ×K_5,1 ×Кн_5,1+ l₆ ×K_6,1 ×Кн_6,1+l₇ ×K_7,1 ×Кн_7,1+ l₈ ×K_8,1 ×Кн_8,1+

+l₉ ×K_9,1 ×Кн_9,1+ l₁₀ ×K_10,1 ×Кн_10,1+l₁₁ ×K_11,1 ×Кн_11,1+ l₁₂ ×K_12,1 ×Кн_12,1+

+l₁₃ ×K_13,1 ×Кн_13,1+ l₁₄ ×K_14,1 ×Кн_14,1=

=0.000000013*6*0.29+0.0000008*8*0.75+0.0000002*10*0.29+0.00000005*8*0.51+0.000000043*8*0.2+0.000000043*1*0.43+0.00000002*1*0.57+0.000000062*7*0.54+0.00000007*5*0.81+0.000000015*5*0.31+0.00000036*1*0.1+0.0000007*1*0.5+0.00000001*189*1=0.000008523 1/час.

3.3.3 Определим вероятность безотказной работы 1-го ФЭ

(t)=exp(-l₁×T)=

=exp(-0.000008522×100000)=0.426

где    Pj(t) - вероятность безотказной работы j-го ФЭ,

Т - время, за которое определяется P(t). Согласно условию задачи время Т равно 100000 часов.

3.3.4 Определим вспомогательный параметр А для 1-го ФЭ

=(1-P1(t))/P1(t)=

=(1-0.426)/0.426=1.347

3.4 Расчет параметров надежности 2-го ФЭ

.4.1 Определим количество паек в 2-ом ФЭ

Кп=Кмс×14+Кvt×3+Kvd×2+Kc×2+Kr×2+Ктр×4+

+Кинд×2+Ккр+Ккп+Кпр×2+Ка+Кг×2=

=3*14+8*3+6*2+5*2+6*2+1*4+6*2+4+8+2*2=132

3.4.2 Определим интенсивность отказов 2-го ФЭ

=

=l₁×K_1,2×Кн_1,2+l₂×K_2,2×Кн_2,2+l₃ ×K_3,2 ×Кн_3,2+ l₄ ×K_4,2 ×Кн_4,2+

+l₅ ×K_5,2 ×Кн_5,2+ l₆ ×K_6,2 ×Кн_6,2+l₇ ×K_7,2 ×Кн_7,2+ l₈ ×K_8,2 ×Кн_8,2+

+l₉ ×K_9,2 ×Кн_9,2+ l₁₀ ×K_10,2 ×Кн_10,2+l₁₁ ×K_11,2 ×Кн_11,2+ l₁₂ ×K_12,2 ×Кн_12,2+

+l₁₃ ×K_13,2 ×Кн_13,2+ l₁₄ ×K_14,2 ×Кн_14,2=

=0.000000013*3*0.26+0.0000008*8*0.4+0.0000002*6*0.62+0.00000005*5*0.25+0.000000043*6*0.7+0.000000043*1*0.55+0.00000002*6*0.47+0.000000062*4*0.53+0.00000007*8*0.28+0.000000015*2*0.53+0.0000007*1*0.5+0.00000001*132*1=0.000005613 1/час.

3.4.3 Определим вероятность безотказной работы 2-го ФЭ

(t)=exp(-l₂×T)=exp(-0.000005611×100000)=0.57

3.4.4 Определим вспомогательный параметр А для 2-го ФЭ

=(1-P2(t))/P2(t)=(1-0.571)/0.571=0.754

3.5 Расчет параметров надежности 3-го ФЭ

.5.1 Определим количество паек в 3-ом ФЭ

Кп=Кмс×14+Кvt×3+Kvd×2+Kc×2+Kr×2+Ктр×4+

+Кинд×2+Ккр+Ккп+Кпр×2+Ка+Кг×2=4*14+8*3+5*2+5*2+5*2+4*4+9*2+8+8+3*2=166

3.5.2 Определим интенсивность отказов 3-го ФЭ

=

=l₁×K_1,3×Кн_1,3+l₂×K_2,3×Кн_2,3+l₃ ×K_3,3 ×Кн_3,3+ l₄ ×K_4,3 ×Кн_4,3+

+l₅ ×K_5,3 ×Кн_5,3+ l₆ ×K_6,3 ×Кн_6,3+l₇ ×K_7,3 ×Кн_7,3+ l₈ ×K_8,3 ×Кн_8,3+

+l₉ ×K_9,3 ×Кн_9,3+ l₁₀ ×K_10,3 ×Кн_10,3+l₁₁ ×K_11,3 ×Кн_11,3+ l₁₂ ×K_12,3 ×Кн_12,3+

+l₁₃ ×K_13,3 ×Кн_13,3+ l₁₄ ×K_14,3 ×Кн_14,3=

=0.000000013×8×0.27+0.0000008×1×0.33+0.0000002×3×0.21+

=0.00000005×5×0.66+0.000000043×2×0.72+0.000000045×1×0.57+

=0.00000002×4×0.60+0.000000062×9×0.21+0.00000007×2×0.64+

=0.000000015×5×0.42+0.00000036×0×0+0.0000007×1×0.5+

=0.000004×0×0+0.00000001×166×1=0.000006204 1/час.

3.5.3 Определим вероятность безотказной работы 3-го ФЭ

(t)=exp(-l₃×T)=exp(-0.000006204×100000)=0.538

3.5.4 Определим вспомогательный параметр А для 3-го ФЭ

=(1-P3(t))/P3(t)=(1-0.538)/0.538=0.859

3.6 Расчет параметров надежности 4-го ФЭ

.6.1 Определим количество паек в 4-ом ФЭ

Кп=Кмс×14+Кvt×3+Kvd×2+Kc×2+Kr×2+Ктр×4+Кинд×2+Ккр+Ккп+Кпр×2+Ка+Кг×2=

3.6.2 Определим интенсивность отказов 4-го ФЭ

=

=l₁×K_1,4×Кн_1,4+l₂×K_2,4×Кн_2,4+l₃ ×K_3,4 ×Кн_3,4+ l₄ ×K_4,4 ×Кн_4,4+

+l₅ ×K_5,4 ×Кн_5,4+ l₆ ×K_6,4 ×Кн_6,4+l₇ ×K_7,4 ×Кн_7,4+ l₈ ×K_8,4 ×Кн_8,4+

+l₉ ×K_9,4 ×Кн_9,4+ l₁₀ ×K_10,4 ×Кн_10,4+l₁₁ ×K_11,4 ×Кн_11,4+ l₁₂ ×K_12,4 ×Кн_12,4+

+l₁₃ ×K_13,4 ×Кн_13,4+ l₁₄ ×K_14,4 ×Кн_14,4=

=0.000000013×5×0.71+0.0000008×10×0.11+0.0000002×8×0.20+

=0.00000005×5×0.22+0.000000043×9×0.57+0.000000045×2×0.36+

=0.00000002×8×0.90+0.000000062×3×0.72+0.00000007×4×0.51+

=0.000000015×2×0.38+0.00000036×0×0+0.0000007×1×0.5+

3.6.3 Определим вероятность безотказной работы 4-го ФЭ

(t)=exp(-l₄×T)=exp(-0.000006754×100000)=0.509

3.6.4 Определим вспомогательный параметр А для 4-го ФЭ

=(1-P4(t))/P4(t)=(1-0.509)/0.509=0.965

3.7 Расчет параметров надежности 5-го ФЭ

.7.1 Определим количество паек в 5-ом ФЭ

Кп=Кмс×14+Кvt×3+Kvd×2+Kc×2+Kr×2+Ктр×4+Кинд×2+Ккр+Ккп+Кпр×2+Ка+Кг×2=2×14+10×3+3×2+3×2+8×2+8×4+10×2+10+6+10×2+0+0×2=139

3.7.2 Определим интенсивность отказов 5-го ФЭ

=

=l₁×K_1,5×Кн_1,5+l₂×K_2,5×Кн_2,5+l₃ ×K_3,5 ×Кн_3,5+ l₄ ×K_4,5 ×Кн_4,5+

+l₅ ×K_5,5 ×Кн_5,5+ l₆ ×K_6,5 ×Кн_6,5+l₇ ×K_7,5 ×Кн_7,5+ l₈ ×K_8,5 ×Кн_8,5+

+l₉ ×K_9,5 ×Кн_9,5+ l₁₀ ×K_10,5 ×Кн_10,5+l₁₁ ×K_11,5 ×Кн_11,5+ l₁₂ ×K_12,5 ×Кн_12,5+

+l₁₃ ×K_13,5 ×Кн_13,5+ l₁₄ ×K_14,5 ×Кн_14,5=

=0.000000013×2×0.79+0.0000008×10×0.86+0.0000002×3×0.86+

=0.00000005×3×0.30+0.000000043×8×0.20+0.000000045×8×0.71+

=0.00000002×10×0.51+0.000000062×10×0.27+0.00000007×6×0.12+

=0.000000015×10×0.46+0.00000036×0×0+0.0000007×1×0.5+

3.7.3 Определим вероятность безотказной работы 5-го ФЭ

(t)=exp(-l₅×T)=exp(-0.000003871×100000)=0.679

3.7.4 Определим вспомогательный параметр А для 5-го ФЭ

=(1-P5(t))/P5(t)=1-0.679)/0.679=0.473

3.8 Расчет параметров надежности 6-го ФЭ

.8.1 Определим количество паек в 6-ом ФЭ

Кп=Кмс×14+Кvt×3+Kvd×2+Kc×2+Kr×2+Ктр×4+Кинд×2+Ккр+Ккп+Кпр×2+Ка+Кг×2=10×14+10×3+1×2+8×2+5×2+3×4+1×2+1+3+7×2+0+0×2=117

3.8.2 Определим интенсивность отказов 6-го ФЭ

=

=l₁×K_1,6×Кн_1,6+l₂×K_2,6×Кн_2,6+l₃ ×K_3,6 ×Кн_3,6+ l₄ ×K_4,6 ×Кн_4,6+

+l₅ ×K_5,6 ×Кн_5,6+ l₆ ×K_6,6 ×Кн_6,6+l₇ ×K_7,6 ×Кн_7,6+ l₈ ×K_8,6 ×Кн_8,6+

+l₉ ×K_9,6 ×Кн_9,6+ l₁₀ ×K_10,6 ×Кн_10,6+l₁₁ ×K_11,6 ×Кн_11,6+ l₁₂ ×K_12,6 ×Кн_12,6+

+l₁₃ ×K_13,6 ×Кн_13,6+ l₁₄ ×K_14,6 ×Кн_14,6=

=0.000000013×10×0.79+0.0000008×10×0.75+0.0000002×1×0.11+

=0.00000005×8×0.81+0.000000043×5×0.15+0.000000045×3×0.48+

=0.00000002×1×0.77+0.000000062×1×0.51+0.00000007×3×0.59+

=0.000000015×7×0.54+0.00000036×0×0+0.0000007×1×0.5+

=0.000004×0×0+0.00000001×230×1=0.000003723 1/час.

3.8.3 Определим вероятность безотказной работы 6-го ФЭ

(t)=exp(-l₆×T)=

=exp(-0.000003723×100000)=0.689

3.8.4 Определим вспомогательный параметр А для 6-го ФЭ

=(1-P6(t))/P6(t)=(1-0.689)/0.689=0.451

3.9 Расчет параметров надежности 7-го ФЭ

.9.1 Определим количество паек в 7-ом ФЭ

Кп=Кмс×14+Кvt×3+Kvd×2+Kc×2+Kr×2+Ктр×4+

+Кинд×2+Ккр+Ккп+Кпр×2+Ка+Кг×2=

=10×14+6×3+8×2+10×2+3×2+8×4+4×2+

+3+4+8×2+0+0×2=215

.9.2 Определим интенсивность отказов 7-го ФЭ

=

=l₁×K_1,7×Кн_1,7+l₂×K_2,7×Кн_2,7+l₃ ×K_3,7 ×Кн_3,7+ l₄ ×K_4,7 ×Кн_4,7+

+l₅ ×K_5,7 ×Кн_5,7+ l₆ ×K_6,7 ×Кн_6,7+l₇ ×K_7,7 ×Кн_7,7+ l₈ ×K_8,7 ×Кн_8,7+

+l₉ ×K_9,7 ×Кн_9,7+ l₁₀ ×K_10,7 ×Кн_10,7+l₁₁ ×K_11,7 ×Кн_11,7+ l₁₂ ×K_12,7 ×Кн_12,7+

+l₁₃ ×K_13,7 ×Кн_13,7+ l₁₄ ×K_14,7 ×Кн_14,7=

=0.000000013×10×0.60+0.0000008×6×0.85+0.0000002×8×0.48+

=0.00000005×10×0.35+0.000000043×3×0.63+0.000000045×8×0.25+

=0.00000002×4×0.78+0.000000062×3×0.64+0.00000007×4×0.76+

=0.000000015×8×0.67+0.00000036×0×0+0.0000007×1×0.5+

=0.000004×0×0+0.00000001×263×1=0.0000082431/час.

3.9.3 Определим вероятность безотказной работы 7-го ФЭ

(t)=exp(-l₇×T)=

=exp(-0.000008243×100000)=0.439

3.9.4 Определим вспомогательный параметр А для 7-го ФЭ

=(1-P7(t))/P7(t)=

=(1-0.439)/0.439=1.278

3.10 Расчет параметров надежности 8-го ФЭ

.10.1 Определим количество паек в 8-ом ФЭ

Кп=Кмс×14+Кvt×3+Kvd×2+Kc×2+Kr×2+Ктр×4+

+Кинд×2+Ккр+Ккп+Кпр×2+Ка+Кг×2=

=6×14+2×3+2×2+2×2+3×2+8×4+6×2+

+4+4+6×2+0+0×2=186

3.10.2 Определим интенсивность отказов 8-го ФЭ

=

=l₁×K_1,8×Кн_1,8+l₂×K_2,8×Кн_2,8+l₃ ×K_3,8 ×Кн_3,8+ l₄ ×K_4,8 ×Кн_4,8+

+l₅ ×K_5,8 ×Кн_5,8+ l₆ ×K_6,8 ×Кн_6,8+l₇ ×K_7,8 ×Кн_7,8+ l₈ ×K_8,8 ×Кн_8,8+

+l₉ ×K_9,8 ×Кн_9,8+ l₁₀ ×K_10,8 ×Кн_10,8+l₁₁ ×K_11,8 ×Кн_11,8+ l₁₂ ×K_12,8 ×Кн_12,8+

+l₁₃ ×K_13,8 ×Кн_13,8+ l₁₄ ×K_14,8 ×Кн_14,8=

=0.000000013×6×0.20+0.0000008×2×0.56+0.0000002×2×0.67+

=0.00000005×2×0.81+0.000000043×3×0.67+0.000000045×8×0.54+

=0.00000002×6×0.56+0.000000062×4×0.89+0.00000007×4×0.42+

=0.000000015×6×0.68+0.00000036×0×0+0.0000007×1×0.5+

=0.000004×0×0+0.00000001×168×1=0.000004929 1/час.

3.10.3 Определим вероятность безотказной работы 8-го ФЭ

(t)=exp(-l₈×T)=

=exp(-0.000004929×100000)=0.611

3.10.4 Определим вспомогательный параметр А для 8-го ФЭ

=(1-P8(t))/P8(t)=

=(1-0.611)/0.611=0.637

3.11 Расчет параметров надежности 9-го ФЭ

.11.1 Определим количество паек в 9-ом ФЭ

Кп=Кмс×14+Кvt×3+Kvd×2+Kc×2+Kr×2+Ктр×4+

+Кинд×2+Ккр+Ккп+Кпр×2+Ка+Кг×2=

=5×14+10×3+6×2+3×2+4×2+4×4+5×2+

+8+5+3×2+0+2×2=140

3.11.2 Определим интенсивность отказов 9-го ФЭ

=

=l₁×K_1,9×Кн_1,9+l₂×K_2,9×Кн_2,9+l₃ ×K_3,9 ×Кн_3,9+ l₄ ×K_4,9 ×Кн_4,9+

+l₅ ×K_5,9 ×Кн_5,9+ l₆ ×K_6,9 ×Кн_6,9+l₇ ×K_7,9 ×Кн_7,9+ l₈ ×K_8,9 ×Кн_8,9+

+l₉ ×K_9,9 ×Кн_9,9+ l₁₀ ×K_10,9 ×Кн_10,9+l₁₁ ×K_11,9 ×Кн_11,9+ l₁₂ ×K_12,9 ×Кн_12,9+

+l₁₃ ×K_13,9 ×Кн_13,9+ l₁₄ ×K_14,9 ×Кн_14,9=

=0.000000013×5×0.23+0.0000008×10×0.51+0.0000002×6×0.42+

=0.00000005×3×0.83+0.000000043×4×0.73+0.000000045×4×0.11+

=0.00000002×5×0.11+0.000000062×8×0.42+0.00000007×5×0.77+

=0.000000015×3×0.20+0.00000036×0×0+0.0000007×1×0.5+

=0.000004×2×0.5+0.00000001×175×1=0.000007411 1/час.

3.11.3 Определим вероятность безотказной работы 9-го ФЭ

(t)=exp(-l₉×T)=

=exp(-0.000007411×100000)=0.477

3.11.4 Определим вспомогательный параметр А для 9-го ФЭ

=(1-P9(t))/P9(t)=

=(1-0.477)/0.477=1.096

3.12 Определим интенсивность отказов РЭА данного типа

=

=0.000007054+0.000004185+0.000002987+

+0.000004126+0.000010265+0.000009423+

+0.000008727+0.000004038+0.000011467=

=0.00005527 1/час.

где    l_рэа - интенсивность отказов РЭА данного типа,

m - количество функциональных элементов в РЭА,

l_j - интенсивность отказов j-го функционального элемента.

Определим средний годовой поток заказов на ремонт данной РЭА

Пзак=l_рэа×Поб×Тг=

=0.00005527×10956×3650=1788 зак/год.

Определим вероятности отказов ФЭ в данной РЭА.

.14.1 Определим сумму вспомогательных коэффициентов А

=

.347+0.754+0.859+0.965+

+0.473+0.451+1.278+0.637+

+1.096=7.86

3.14.2 Расчет вероятности отказа 1-го ФЭ в РЭА

=A1/SA=

=1.347/7.86=0.171

3.14.3 Расчет вероятности отказа 2-го ФЭ в РЭА

Q2=A2/SA=

=0.754/7.86=0.096

3.14.4 Расчет вероятности отказа 3-го ФЭ в РЭА

Q3=A3/SA=

=0.859/7.86=0.109

3.14.5 Расчет вероятности отказа 4-го ФЭ в РЭА

Q4=A4/SA=

=0.965/7.86=0.123

3.14.6 Расчет вероятности отказа 5-го ФЭ в РЭА

=A5/SA=

=0.473 /7.86=0.06

3.14.7 Расчет вероятности отказа 6-го ФЭ в РЭА

=A6/SA=

=0.451/7.86=0.057

3.14.8 Расчет вероятности отказа 7-го ФЭ в РЭА

=A7/SA=

=1.278/7.86=0.163

3.14.9 Расчет вероятности отказа 8-го ФЭ в РЭА

=A8/SA=

=0.637/7.86=0.081

3.14.10 Расчет вероятности отказа 9-го ФЭ в РЭА

=A9/SA=

=1.096/7.86=0.219175

Результаты расчетов:

) средний поток заказов равен 1788 заказов в год.

) вероятности отказов ФЭ в РЭА приведены в таблице 2.1.

Таблица 2.1 - Вероятности отказов ФЭ в РЭА

Номер ФЭ	Вероятность отказа ФЭ в РЭА
1	0.171
2	0.096
3	0.109
4	0.123
5	0.060
6	0.057	0.163
8	0.081
9	0.139
Сумма	0.99999

Из таблицы следует, что самым надежным функциональным элементом в данной РЭА является 6-й ФЭ, т.к. ему соответствует минимальное значение вероятности отказа - 0.057. Самым ненадежным функциональным элементом в данной РЭА является 1-й ФЭ, т.к. ему соответствует максимальное значение вероятности отказа - 0.171.

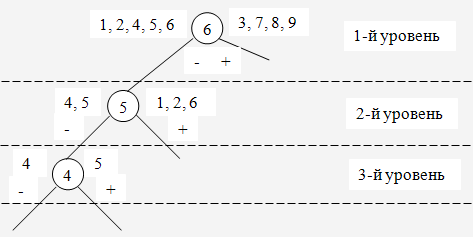

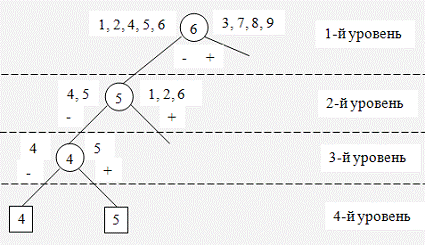

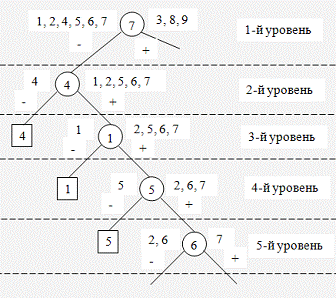

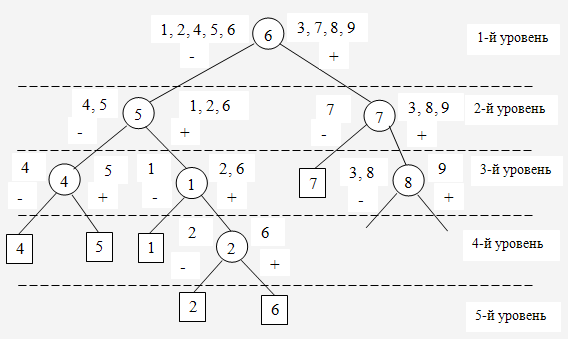

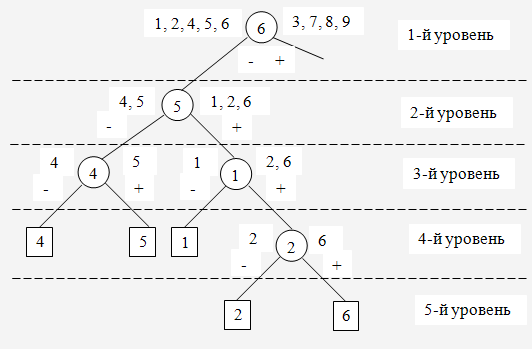

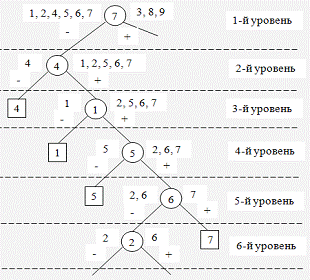

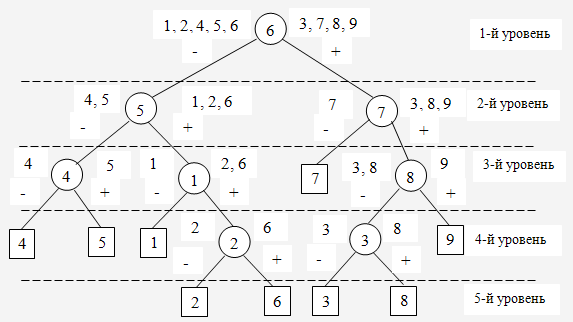

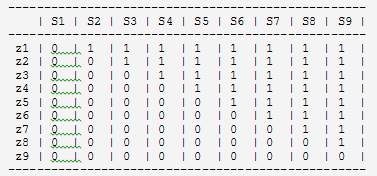

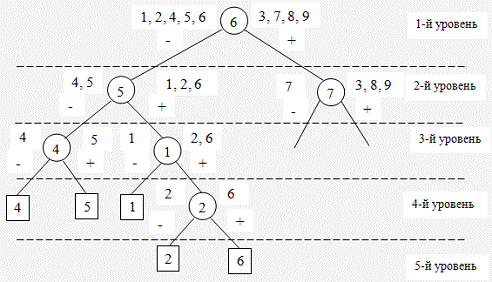

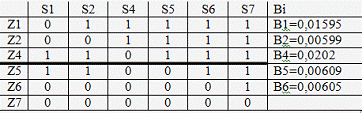

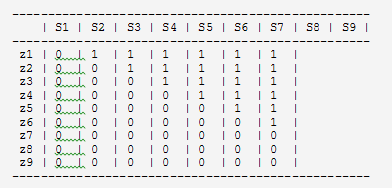

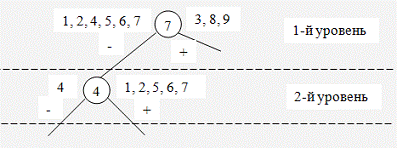

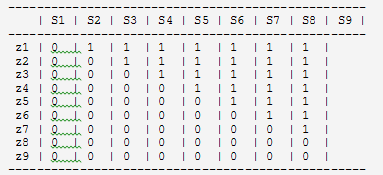

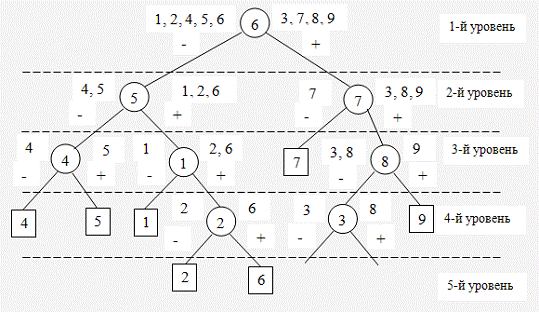

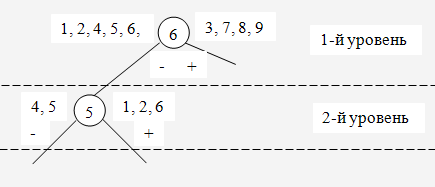

Эти данные будут учтены при построении алгоритмов диагностирования РЭА.

4. Выбор и расчет штатного состава предприятия ремонта бытовой РЭА

.1 Расчет штатного состава приемщиков аппаратуры

Рабочее место приемщика аппаратуры находится в салоне приема и выдачи аппаратуры. Согласно заданию на курсовое проектирование предприятие ремонта бытовой РЭА не работает в дни государственных праздников. В остальные дни салон приема и выдачи аппаратуры должен принимать посетителей.

В России законом установлены следующие праздничные дни:

новогодние каникулы (1-5 января);

рождество Христово (7 января);

день защитника Отечества (23 февраля);

международный женский день (8 марта);

праздник весны и труда (1 мая);

день Победы (9 мая);

день России (12 июня);

день народного единства (4 ноября);

Следовательно, количество праздничных дней в году равно 12.

4.1.1 Определим сколько дней в году работает салон приема и выдачи аппаратуры

Д_гс=Д_г-Д_пг=365-12=353 дня,

где    Д_гс - количество дней работы салона приема и выдачи РЭА;

Д_г - среднее количество дней в году;

Д_пг - годовое количество праздничных дней.

4.1.2 Определим средний дневной поток заказов на ремонт РЭА

П_дн=П_зак/ Д_гс =1788/353=5.065 заказов/день,

где П_дн - дневной поток заказов на ремонт РЭА;

4.1.3 Определим, сколько приемщиков одновременно должны находиться на рабочих местах, чтобы очередь в салоне приема и выдачи аппаратуры не превышала 1 человека

Определим среднее часовое количество посетителей в салоне приема и выдачи РЭА. При этом будем учитывать тот фактор, что среднее количество сдающих аппараты в ремонт равно количеству посетителей, получающих аппараты из ремонта

=2∙5.065/9=1.126 посетителей/час,

где    П_час - часовое количество посетителей;_р - продолжительность рабочего дня приемщика.

.1.4 Определим среднее время, необходимое для обслуживания часового потока посетителей в салоне приема и выдачи РЭА

=1.126∙8/60=0.15 час.,

где    T_час - среднее время, необходимое для обслуживания часового потока посетителей;

Т_пр - среднее время приема аппаратуры в ремонт или выдачи ее из ремонта.

Зададимся первоначальным количеством приемщиков

=INT(T_час +1)=INT(0.15+1)=1.

где    n - количество одновременно работающих приемщиков;- функция, которая удаляет дробную часть числа без округления этого числа.

Подберем количество приемщиков, чтобы длина очереди не  превышала 1 человека. Длину очереди будем определять по формуле

,

где    L_оч - длина очереди;

 - элемент знаменателя выражения для L_оч;

 - вспомогательный параметр.

Рассчитаем длину очереди при количестве приемщиков, равном 1.

Определим вспомогательный параметр Sum=(0.15⁰)/0!+(0.15¹)/1!=1.263.

Определим элемент знаменателя S=1.15+(0.15¹⁺¹)/(1!∙(1-0.15))=1.379.

Определим длину очереди L_оч

L_оч=(0.15¹⁺¹)/(1∙1!∙(1-0.15/1)∙(1-0.15/1)∙1.379)=0.037.

Длина очереди меньше 1, поэтому количество приемщиков n=1 считаем оптимальным.

Рассчитаем вероятность наличия очереди.

Если в салоне приема и выдачи аппаратуры при одном приемщике отсутствует очередь, то возможны следующие ситуации, номера которых обозначим по числу посетителей:

ситуация № 0 - все приемщики не заняты, т.е. в данное время нет посетителей;

ситуация № 1 - занят только 1 приемщик, т.е. имеется только один посетитель.

Рассчитаем вероятности занятости приемщиков при отсутствии очереди

,

где k - количество занятых приемщиков

Вероятность того, что все приемщики будут свободны(0)=(0.15⁰)/(0!∙1.379)=0.725.

Вероятность того, что будет занят 1 приемщик(1)=(0.15¹)/(1!∙1.379)=0.109.

Определим сумму вероятностей всех возможных ситуаций занятости приемщиков, т.е. вероятность отсутствия очереди

=P(0)+P(1)= 0.725+0.109=0.834

Определим вероятность наличия очереди _оч=1-Р_отс =1-0.834=0.166.

Определим среднее время нахождения заказчика в очереди

=0.037∙60/1.126=1.9мин.

Определим среднее время сдачи аппарата в ремонт или получения его из ремонта

_сд=Т_оч+Т_пр =1.9+8=9.9мин.

Определим штатный состав приемщиков с учетом выходных дней, отпусков и других причин неявки на работу.

Определим годовой фонд рабочего времени одного приемщика

Определим количество недель в году, исходя из того, что среднее количество дней в году составляет 365

365/7=52 нед.,

где    К_н - количество недель в году;

Д_г - количество дней в году;

Д_н - количество дней в неделе.

Определим количество рабочих дней приемщика в течение рабочей недели.

Согласно статьи 91 Трудового кодекса Российской Федерации нормативная продолжительность рабочего времени работников на предприятиях, в учреждениях, организациях не может превышать 40 часов в неделю. В задании на курсовое проектирование сказано, что продолжительность рабочего дня салона приема и выдачи РЭА составляет 11 часов. Определим, расчетное количество рабочих дней в неделю приемщика при 40-часовой рабочей неделе, если он ежедневно будет работать 11 часов.

=40/11=3.63 дня,

где    Д_рнп - количество рабочих дней в рабочей неделе;

Ч_нм - количество рабочих часов в рабочей неделе;

Ч_дп - количество рабочих часов в рабочем дне приемщика.

Полученное расчетное значение количества рабочих дней в рабочей неделе округлим в меньшую сторону и примем в качестве фактического недельного количества рабочих дней приемщика.

Д_фнп=INT(Д_рнп)=INT(3.636)=3 дня.

где Д_фнп - фактическое количество рабочих дней в неделе.

Определим фактическую продолжительность рабочей недели приемщика

Ч_нпф= Д_фнп ∙Ч_дп =3∙11=33 часа,

где Ч_нпф - фактическая продолжительность рабочей недели приемщика.

Определим количество выходных дней в рабочей неделе приемщика

Д_внп=К_дн- Д_фнп =7-3=4 дня,

где Д_внп - количество выходных дней в рабочей неделе приемщика.

Определим годовое количество выходных дней приемщика

Д_вг=К_н ∙ Д_вн =52*4=208 дней,

где Д_вг - годовое количество выходных дней приемщика.

Определим количество календарных рабочих дней одного приемщика, исходя из того, что в России законом установлены 12 праздничных дней

Д_ргп=Д_г-Д_вг-Д_пг =365-208-12=145 дней,

где    Д_ргп - годовое количество календарных рабочих дней приемщика;

Д_пг - годовое количество праздничных дней.

Определим фактическое годовое количество рабочих дней одного приемщика

Д_фргп= Д_рг -(Д_отп+Д_бол+Д_зак+Д_адм+Д_прог)=

=145-(31+5+9+3+1)=96 дней,

где    Д_фргп - фактическое годовое количество рабочих дней;

Д_отп - годовое количество дней трудового и др. отпусков;

Д_бол - годовое количество дней неявок на работу по болезни;

Д_зак - годовое количество дней неявок на работу, разрешенные законом;

Д_адм - годовое количество дней неявок на работу по разрешению администрации;

Д_прог - годовое количество дней неявок на работу из-за прогула.

Определим годовой фонд рабочего времени одного приемщика

Ф_рвгп=Д_фгр∙Ч_дп=96∙11=1056 час.

где Ф_рвгп - годовой фонд рабочего времени одного приемщика.

Определим потребный годовой фонд рабочего времени всех приемщиков, работающих на предприятии

Ф_рвп=n∙Д_гс∙ Ч_дп =1∙353∙11=3883 час.

Рассчитаем штатный состав приемщиков

К_пр= Ф_рвп /Ф_рвгп =3883/1056=3.67 чел.

Так как дробная часть полученного числа превышает 0,1, то согласно требованию задания на курсовую работу в качестве окончательного результата примем численность приемщиков, равную 4 чел.

4.2 Расчет штатного состава радиомехаников

4.2.1 Определим потребный годовой фонд времени ремонта аппаратуры

Ф_рем=К_аг∙Т_{рем_а}=1788∙1.4=2503.0 час.,

где    Ф_рем - потребный годовой фонд времени ремонта;

К_аг - количество аппаратов, поступивших в ремонт в течение года;

Т_{рем_а} - среднее время ремонта одного аппарата.

Определим годовой фонд рабочего времени одного радиомеханика

Определим количество рабочих дней радиомеханика в течение рабочей недели, исходя из того, что согласно статье 91 Трудового кодекса Российской Федерации нормальная продолжительность рабочего времени не может превышать 40 часов в неделю. Так как в задании на курсовую работу продолжительность рабочего дня радиомеханика не указана, то примем продолжительность рабочей недели радиомеханика равной 40 часов и установим ему продолжительность рабочего дня 8 часов. Следовательно, количество рабочих дней радиомеханика в течение рабочей недели равно

=40/8=5 дней,

где    Д_рн - количество рабочих дней в рабочей неделе;

Ч_н - количество рабочих часов в рабочей неделе;

Ч_дм - количество рабочих часов в рабочем дне.

Следовательно, каждый радиомеханик работает по 5-дневной рабочей неделе и имеет 2 выходных дня в неделю.

Определим годовое количество выходных дней радиомехаников

Д_вг=К_н×Д_нн=52×2=104 дня,

где Д_вг - годовое количество выходных дней.

Определим годовое количество календарных рабочих дней, исходя из того, что в России законом установлены 12 праздничных дней

Д_ргм=Д_г-Д_вг-Д_пг=365-104-12=249 дней,

Д_ргм - годовое количество календарных рабочих дней радиомехаников;

Д_пг - годовое количество праздничных дней.

Определим среднее фактическое годовое количество рабочих дней одного радиомеханика

Д_фргм= Д_ргм -(Д_отп+Д_бол+Д_зак+Д_адм+Д_прог)=249-(29+6+7+5+1)=201 день,

Определим годовой фонд рабочего времени одного радиомеханика

Ф_рвгм =Д_фргм∙Ч_дм=201∙8=1608 час.

где Ф_рвг - годовой фонд рабочего времени одного радиомеханика.

Рассчитаем количество радиомехаников

К_рм=Ф_рем/Ф_рвгм=2503.0/1608=1.557

Полученное число радиомехаников имеет дробную часть. Согласно заданию на курсовую работу, если дробная часть меньше 0.1, то число радиомехаников округляем в меньшую сторону. Если дробная часть больше или равна 0.1, то число радиомехаников округляем в большую сторону. Следовательно, число радиомехаников принимаем равным 2.

4.3 Выбор штатного состава предприятия

Проведенные расчеты показывают, что в штатном составе предприятия ремонта бытовой РЭА следует предусмотреть 3 ставки приемщиков аппаратуры и 3 ставки радиомехаников. С учетом полученной численности рабочих предлагаю следующее штатное расписание предприятия:

·   директор - 1 ставка;

·   бухгалтер - 1 ставка;

·   радиомеханик - 2 ставки;

·   приемщик аппаратуры - 4 ставки;

·   заведующий складами - 1 ставка;

·   инженер - технолог - 1 ставка;

·   уборщица - 1 ставка.

Общее число сотрудников предприятия составляет 11 человек, которые будут работать в одну смену. При этом 9 человек представляют собой производственный персонал, а директор и бухгалтер относятся к административному персоналу.

Для обеспечения полноценного функционирования всех служб предприятия инженеру - технологу вменяются обязанности начальника цеха стационарного ремонта и инженера по качеству и метролога. Ввиду неполной загруженности приемщиков аппаратуры, вменить каждому из них дополнительные обязанности: метролога, инженера по охране труда, инженера по снабжению, диспетчера.

Более детальные обязанности сотрудников должны быть изложены в должностных инструкциях.

5. Разработка планировки предприятия ремонта бытовой РЭА

При разработке планировки предприятия следует учитывать требования строительных норм и правил (СНИП), а также стандарты, принятые в строительстве. Расстояние между осями несущих стен здания должно быть равно длине стандартной панели перекрытия, которая, в большинстве проектов зданий составляет 6 м. Расположение производственных помещений и складов ремфонда и готовой продукции должно быть таким, чтобы пути движения отремонтированной и неотремонтированной аппаратуры, по возможности, не пересекались.

5.1 Требования к планировке предприятия ремонта бытовой РЭА

При разработке плана предприятия следует учитывать следующие требования:

площади основных и вспомогательных помещений должны быть не менее тех, рекомендованы или рассчитаны по нормам СНиП;

расстояние между центрами несущих стен или колоннами должно соответствовать стандартной длине плиты перекрытия (6 м или 12 м);

в целях пожарной безопасности следует предусматривать не менее двух выходов из здания;

в помещениях максимально использовать солнечный свет, не допускать помещений, освещаемых только искусственным светом;

выход из помещения на улицу должен происходить только через шлюз.

          - двери в шлюзах должны открываться на улицу, чтобы исключить заторы при эвакуации людей из здания;

количество окон приемщиков в салоне приема и выдачи аппаратуры должно быть равно количеству одновременно работающих приемщиков;

не должны пересекаться пути отремонтированной и неотремонтированной аппаратуры;

на плане предприятия следует указывать габариты здания.

5.2 Нормы площадей производственных помещений

Согласно строительным нормам и правилам установлены следующие нормативы площадей производственных помещений предприятий ремонта бытовой РЭА в расчете на одно рабочее место радиомеханика:

ремонт телевизоров черно-белого изображения - 12 кв.м;

ремонт телевизоров цветного изображения - 15 кв.м;

ремонт крупногабаритной аппаратуры - 11 кв.м;

ремонт переносной аппаратуры - 8 кв.м.

Нормативная площадь помещения для бригады, занятой ремонтом антенн и систем коллективного приема телевидения, а также площадь помещения для бригады линейных радиомехаников, зависит от количества рабочих мест и определяется по следующим нормам:

до пяти рабочих мест - 8 кв.м;

свыше пяти рабочих мест - 16 кв.м.

5.3 Нормы площадей непроизводственных помещений

К непроизводственным помещениям относятся помещения для администрации, обслуживания владельцев аппаратуры, обслуживания рабочих мест радиомехаников, а также для санитарно-бытового, медицинского и культурного обслуживания работников данного предприятия.

Помещения для административного персонала должны проектироваться из расчета 6 кв.м на одного служащего, работающего в одну смену.

Площади помещений для обслуживания владельцев аппаратуры и рабочих мест радиомехаников определяются в расчете на одного радиомеханика:

салон приема и выдачи аппаратуры:

до пяти рабочих мест радиомехаников - 2,2 кв.м;

на каждое последующее место радиомеханика- 1,5 кв.м;

склад ремфонда и склад готовой продукции для хранения:

телевизоров черно-белого изображения - 1,6 кв.м;

телевизоров цветного изображения - 2,0 кв.м;

радиоаппаратуры - 2,1 кв.м;

склад запчастей - 3,0 кв.м;

склад дефектных деталей - 3,0 кв.м.

Площади других непроизводственных помещений определяются по следующим нормам:

диспетчерский пункт:

при работе одного диспетчера - 24 кв.м;

на каждого последующего диспетчера - 12 кв.м;

комплексный приемный пункт:

на каждого приемщика - 6 кв.м;

помещение для работы выездных мастеров в комплексном приемном пункте - 15 кв.м.

В состав санитарно-бытовых помещений входят гардеробные для домашней и рабочей одежды, умывальные, санузлы и др.

Гардеробные помещения в основном проектируют зального типа. Количество шкафов для закрытого хранения одежды принимают равным количеству работающих во всех сменах. При открытом способе хранения одежду располагают на вешалках и в открытых шкафах. Установлены следующие размеры шкафов: высота всех шкафов - 1650 мм, глубина и ширина одинарных шкафов - 250х500 мм, двойных шкафов - 500х500 мм, одинарных шкафов для легкой рабочей одежды - 250х200 мм.

Для хранения рукавиц, фартуков и другой мелкой спецодежды устанавливают ярусные одинарные шкафы глубиной 250 мм, шириной 330 мм и высотой яруса 250 мм.

Умывальные размещают в помещениях, смежных с гардеробными или непосредственно в них. Число кранов в умывальных определяют по количеству работающих. Расчетное количество людей на один кран принимают:

для производственного персонала - 15 человек;

для административного персонала и служащих - 50 человек.

Умывальники располагают также в буфетах, столовых и уборных. К умывальникам подводят горячую и холодную воду. При числе работающих более 30 человек оборудуют комнату для приема пищи, приносимой из дома. Роль таких помещений могут выполнять столовые и буфеты. Количество посадочных мест определяют из расчета - одно посадочное место на 4 человека. Площадь комнаты для приема пищи должна быть не менее 12 кв.м. Ее оборудуют кипятильником, электрическими плитами и умывальником.

Вблизи столовой или буфета устраивают уборные с умывальниками из расчета один унитаз или напольная чаша на 100 посадочных мест. Расстояние от уборных до наиболее удаленного рабочего места не должно превышать 75 м. В многоэтажных зданиях уборные размещают на каждом этаже. Их оборудуют кабинами шириной 0,9 м и глубиной 1,2 м с дверями. Уборные оснащают напольными чашами или унитазами из расчета один прибор на 15 человек. При количестве работающих менее 10 человек предусматривают одну уборную для мужчин и женщин. Мужские уборные оборудуют индивидуальными или лотковыми писсуарами. Индивидуальные писсуары предусматривают из расчета одну штуку на один унитаз. Расчет количества приборов ведут по наиболее многочисленной смене. Уборные с числом кабин более 5 оборудуют вытяжной вентиляцией. При входе в уборные устраивают шлюзы с самозакрывающимися дверями.

Помещения для личной гигиены женщин располагают рядом с уборными с входом из шлюза и устройством дополнительного шлюза. Раздевальные проектируют из расчета 0,2 кв.м на одну работающую женщину, но не менее 4 кв.м. Процедурную оборудуют гигиеническим душем.

Комнаты для учебных занятий проектируют по норме 1,75 кв.м на одно учебное место.

Залы для собраний проектируют из расчета 1,2 кв.м на одно место при числе посадочных мест до 100 и 0,9 кв.м на одно место при числе посадочных мест свыше 100.

5.4 Расчет и выбор минимальных площадей помещений предприятия ремонта бытовой РЭА

Расчет площадей будем производить для помещений, которым в СНИП установлены нормы.

Определим площадь цеха ремонта радиотелевизионной аппаратуры. Так как в задании на курсовую работу не указан вид ремонтируемой аппаратуры, то расчет будем вести для БРЭА, требующей максимальных площадей помещений. К таким аппаратам относятся телевизоры цветного изображения.

Пц=Nтц∙Крм=15∙2=30 кв.м,

где    Пц - площадь цеха ремонта БРЭА;тц - норма площади цеха ремонта телевизоров цветного изображения;

Крм - количество радиомехаников.

Определим площадь салона приема и выдачи радиотелевизионной аппаратуры. Так как количество приемщиков радиоаппаратуры не превышает 5, площадь салона приема и выдачи радиотелевизионной аппаратуры согласно нормам СНиП принимаем равным 2,2 кв.м. Следовательно,

Пс=2,2 кв.м,

где Пс - площадь салона приема и выдачи БРЭА.

Определим площадь склада ремонтного фонда.

Прф=Nрф∙Крм=2∙3=6 кв.м,

где    Прф - площадь склада ремонтного фонда;рф - норма площади склада ремонтного фонда.

Определим площадь склада готовой продукции.

Пгп=Nгп∙Крм=2∙3=6 кв.м,

где    Пгп - площадь склада готовой продукции;гп - норма площади склада готовой продукции.

Определим площадь склада запчастей.

Пзап=Nзап∙Крм=3∙3=9 кв.м,

где    Пзап - площадь склада запчастей;зап - норма площади склада запчастей.

Определим площадь склада дефектных деталей.

Пдд=Nдд∙Крм=3∙3=9 кв.м,

где    Пдд - площадь склада дефектных деталей;дд - норма площади склада дефектных деталей.

Площади кабинетов директора, главного инженера, бухгалтера, экономиста, инженера - технолога должны быть не менее 6 м² на одного служащего, работающего в одну смену.

Численность работников предприятия составляет 11 человек. Для небольшого предприятия организовывать и обслуживать гардеробное помещение нецелесообразно. Предусмотрим наличие шкафов для закрытого хранения одежды в помещениях, где работают сотрудники предприятия.

Т.к. согласно СНИП комнату для приема пищи оборудуют при числе работающих более 30 человек, то для нашего предприятия такая комната не предусматривается.

Определим потребное количество туалетов на предприятии

К_т=N_с/n_т=11/15=1;

где    К_т - количество туалетов на предприятии;

n_т - норма количества сотрудников, приходящегося на 1 напольную чашу или унитаз.

Полученный результат дает минимальное число унитазов, но удобно принять количество унитазов равное 2. При этом очень удобно иметь 2 туалета по одному унитазу в каждом, причем один туалет надо сделать женским, а другой - мужским. Туалеты следует оборудовать кабинами шириной 0,9 м и глубиной 1,2 м с дверями. В шлюзе каждого туалета предусмотрим установку умывальника. Определим минимальную площадь одного туалета

S_т=a∙b=0,9∙1,2=1,08 м²,

где    S_т - минимальная площадь одного туалета;

а - ширина кабины туалета;

b - глубина кабины туалета.

На предприятии необходимо иметь зал для проведения собраний. Этот зал можно также использовать как комнату для проведения занятий. Минимальная площадь зала для проведения собраний равна

S_зал=n_зал×N_с=1,2×11=13,2 м²,

где    S_зал - площадь зала для проведения собраний;

n_зал - норма площади зала на одного сотрудника.

5.5 Разработка планировки предприятия ремонта бытовой РЭА

Планировка разрабатываемого предприятия ремонта бытовой РЭА показана на рисунке 4.1. При разработке планировки предприятия учитывались следующие требования:

          - расстояние между центрами несущих стен составляет 6 м., т.е. при строительстве здания должны примяться стандартные плиты перекрытий длиной 6 м.;

в целях пожарной безопасности предусмотрено два выхода из здания;

входы в здание оборудованы шлюзами, что способствует независимости климатического режима в здании от погоды на улице;

двери в шлюзах открываются на улицу, чтобы исключить заторы при эвакуации людей из здания;

во всех помещениях предприятия имеются окна на улицу, что обеспечивает освещение этих помещений в дневное время естественным светом;

движение ремонтируемой аппаратуры по предприятию организовано таким образом, что отсутствует пересечение неотремонтированной и отремонтированной аппаратуры. От владельца аппаратуры аппарат поступает к приемщику, затем на склад ремфонда. Со склад ремфонда аппарат поступает в цех стационарного ремонта, а затем на склад готовой продукции. Со склада готовой продукции через приемщика аппарат возвращается своему владельцу;

количество окон для приема и выдачи аппаратуры в салоне приема и выдачи аппаратуры равно 1, т.е. количеству одновременно работающих приемщиков.

Ширина здания (между центрами наружных несущих стен) равна 12 м. По середине здания проходит несущая стена, которая позволяет использовать стандартные плиты перекрытия длиной 6 м.

В правой части здания размещаются:

цех стационарного ремонта;

склад ремонтного фонда;

склад готовой продукции;

помещение приемщиков;

салон приема и выдачи аппаратуры;

бухгалтерия.

Длина всех помещений правой части здания равна длине плиты перекрытия (за вычетом половины толщины стен) и равна примерно 6 м. Произведем расчет и выбор ширины указанных помещений.

Ширину цеха стационарного ремонта рассчитаем из условия, что площадь его должна быть не менее 30 м².

L_ц=S_ц /l_ц=30/6=5 м.

где    L_ц - ширина цеха стационарного ремонта;

S_ц - площадь цеха стационарного ремонта;

l_ц - длина цеха стационарного ремонта.

Склад ремонтного фонда и склад готовой продукции имеют одинаковую нормативную площадь (6 м²) и расположены между помещением приемщиков и цехом стационарного ремонта. При этом выполняются два условия:

обеспечивается кратчайший путь движения аппаратов в ремонт и из ремонта;

отсутствует пересечение маршрутов движения отремонтированных и неотремонтированных аппаратов.

Ширина каждого из этих складов составляет 3 м, поэтому их длина должна быть равна

L_c=S_c/l_c=6/3=2 м,

где    L_c - длина склада;_c - площадь склада;_c - ширина склада.

Норматива на площадь помещения приемщиков не существует. В этом помещении должны быть предусмотрены рабочие места для всех штатно работающих приемщиков. Для удобства прохода приемщика на свое рабочее место ширина помещения принята равной 3 м. Площадь помещения приемщиков равна

S_пп=L_пп×l_пп=6×3=18 м²,

Где    S_пп - площадь помещения приемщиков;

L_пп - длина помещения приемщиков;

l_пп - ширина помещения приемщиков.

Между помещением приемщиков и салоном приема и выдачи аппаратуры должны быть окна для приема и выдачи аппаратуры. Количество окон должно быть равно количеству одновременно работающих приемщиков (в нашем случае - 1 окно).

Салон приема и выдачи аппаратуры согласно нормативам может иметь площадь 2,2 м². Длина салона составляет 6 м. Для удобства нахождения в нем посетителей принимаю ширину салона равную 3 м. При этом площадь салона приема и выдачи аппаратуры равна

S_спв=L_спв×l_спв=6×3=18 м²,

Где    S_спв - площадь салона приема и выдачи аппаратуры;

L_спв - длина салона приема и выдачи аппаратуры;

l_спв - ширина салона приема и выдачи аппаратуры.

Площадь кабинета бухгалтера согласно нормативам не должна быть меньше

м². Для удобства перемещения бухгалтера по кабинету принимаю ширину кабинета 2 м. Площадь кабинета бухгалтера равна

S_б=L_б×l_б=6×2=12 м²,

где    S_б - площадь бухгалтерии;

L_б - длина бухгалтерии;

l_б - ширина бухгалтерии.

В левой части здания размещаются:

актовый зал;

мужской и женский туалеты;

склад запчастей;

склад дефектных деталей;

кабинет директора;

кабинет инженера-технолога.

Длина всех помещений левой части здания равна длине плиты перекрытия за вычетом ширины коридора и равна 4 м. Произведем расчет и выбор ширины указанных помещений.

Определим ширину актового зала

L_аз=S_аз/l_аз=13,2/4=3,3 м,

где    L_аз - длина актового зала;_аз - площадь актового зала;_аз - ширина актового зала.

Полученный результат округляем в большую сторону и принимаем ширину актового зала равную 4 м.

Так как согласно нормам СНиП туалеты следует оборудовать кабинами с минимальной шириной 0,9 м, то ширину каждого туалета принимаю равной 1 м. Длина туалета равна 4 м. Это позволит оборудовать в туалете кабину глубиной 1,2 м с дверями и шлюзом. В шлюзе каждого туалета предусмотрим установку умывальника. Рассчитаем фактическую площадь туалета

S_т=L_т×l_т=4×1=4 м²,

где    S_т - площадь туалета;

L_т - длина туалета;

L_т - ширина туалета.

Склад запчастей и склад дефектных деталей имеют одинаковую нормативную площадь - 9 м². Определим ширину каждого из этих складов

l_с= S_с/ L_с=9/4=2,25 м.

где    S_с - нормативная площадь склада;

L_с - длина склада;

l_с - ширина склада.

Полученный результат округляем в большую сторону и принимаем ширину каждого из складов равную 3 м. Рассчитаем фактическую площадь каждого из этих складов

S_с=L_с×l_с=4×3=12 м²,

Площадь кабинета директора согласно нормативам не должна быть меньше

м². Определим минимальную ширину кабинета директора

l_д= S_д/ L_д=6/4=1,5 м.

где    S_д - площадь кабинета директора;

L_д - длина кабинета директора;

l_д - ширина кабинета директора.

Полученный результат округляем в большую сторону и принимаем ширину кабинета 2 м. Площадь кабинета директора при этом будет равна

S_д=L_д×l_д=4×2=8 м²,

Площадь кабинета инженера-технолога согласно нормативам не должна быть меньше 6 м². Определим минимальную ширину кабинета инженера-технолога

l_и= S_и/ L_и=6/4=1,5 м.

где    S_и - площадь кабинета инженера-технолога;

L_и - длина кабинета инженера-технолога;

l_и - ширина кабинета инженера-технолога.

Полученный результат округляем в большую сторону и принимаем ширину кабинета 2 м. Площадь кабинета инженера-технолога при этом будет равна

S_и=L_и×l_и=4×2=8 м²,

Длина здания предприятия составляет 18 м, а его ширина - 12 м.

Рисунок 4.1 - Планировка предприятия ремонта бытовой РЭА

Анализ планировки предприятия ремонта РЭА, представленной на рисунке 4.1, показывает, что площади всех помещений соответствуют расчетным значениям. Для наглядности расчетные и фактические значения площадей помещений приведены в таблице 4.1.

Таблица 4.1

Название помещения	Расчетная площадь, кв.м	Фактич. площадь, кв.м
Цех стационарного ремонта	30	48
Склад ремонтного фонда	6	6
Склад готовой продукции	6	6
Склад запчастей	9	12
Склад дефектных деталей	12
Помещение приемщиков		18
Салон приема и выдачи аппаратуры	2,2	18
Актовый зал	13,2	24
Бухгалтерия	6	12
Туалет мужской	0,84	4
Туалет женский	0,84	4
Кабинет директора	6	8
Кабинет инженера-технолога	6	8

6. Разработка алгоритма поиска неисправностей в РЭА

.1 Составление матрицы неисправностей

Матрица неисправностей составляется на основании функциональной модели РЭА. Построение матрицы неисправностей осуществим в следующем порядке.

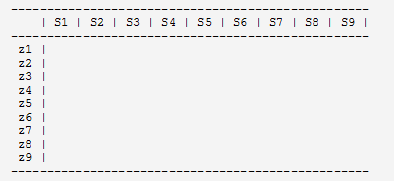

Составим макет матрицы неисправностей. Для этого по горизонтали отложим случаи неисправного состояния функциональных элементов (ФЭ) S1 - S9. Столбец S1 соответствует неисправному состоянию первого ФЭ, столбец S2 - второго ФЭ и т.д. По вертикали отложим значения выходных сигналов ФЭ Z1 - Z9. Незаполненная матрица неисправностей имеет вид:

Рис.

При заполнении матрицы будем использовать бинарную оценку значений выходных сигналов ФЭ. Если значение выходного сигнала ФЭ соответствует норме, то в соответствующей ячейке матрицы будем проставлять единицу, а в противном случае - нуль.

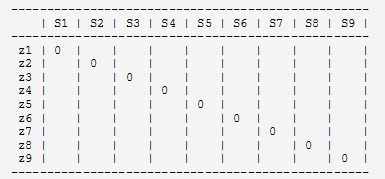

На первом этапе заполнения матрицы учтем то обстоятельство, что каждый неисправный ФЭ имеет на своем выходе сигнал, отличный от нормы. На матрице неисправностей этот факт будет отражен следующим образом:

Рис.

Заполним колонку S1 матрицы неисправностей. Для этого проведем логический анализ функциональной модели РЭА. Колонка S1 отражает ситуацию, когда в РЭА отказал 1-й ФЭ.

ФЭ 1-3 соединены последовательно, поэтому если на выходе первого ФЭ сигнал не соответствует норме, то выходные сигналы второго и третьего ФЭ также не будут соответствовать норме. Следовательно, в первой колонке матрицы неисправностей против сигналов Z2 и Z3 надо проставить нули.

Выходной сигнал третьего ФЭ подается на вход четвертого ФЭ, а 4-6 ФЭ соединены последовательно, поэтому сигналы на выходе 4-6 ФЭ также не будут соответствовать норме. Следовательно, в первой колонке матрицы неисправностей против сигналов Z4, Z5 и Z6 надо проставить нули.

Выход шестого ФЭ соединен со входом седьмого ФЭ, поэтому в первой колонке матрицы неисправностей против сигнала Z7 надо проставить ноль.

Так как 7-9 ФЭ соединены последовательно, то выходные сигналы этих ФЭ не будут соответствовать норме, поэтому в первой колонке матрицы неисправностей против сигналов Z8 и Z9 также надо проставить нули.

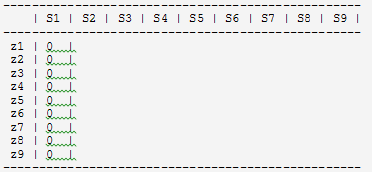

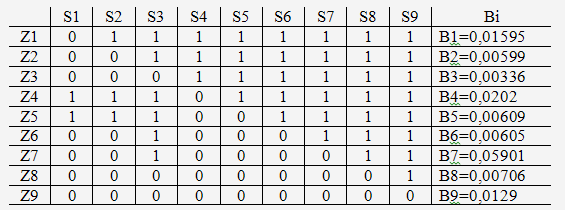

На основании проведенного анализа заполним 1 колонку матрицы состояний:

Рис.

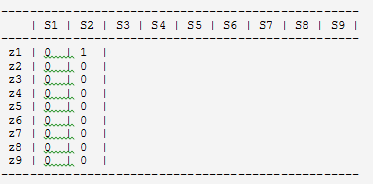

Заполним колонку S2 матрицы неисправностей. Для этого проведем логический анализ функциональной модели РЭА. Колонка S2 отражает ситуацию, когда в РЭА отказал 2-й ФЭ.

На вход первого ФЭ не поступают сигналы от других ФЭ, поэтому неисправное состояние второго ФЭ не отразится на выходном сигнале первого ФЭ. Это дает основание во второй колонке матрицы неисправностей против сигнала Z1 проставить единицу.

ФЭ 2 и 3 соединены последовательно, поэтому если на выходе второго ФЭ сигнал не соответствует норме, то выходной сигнал и третьего ФЭ также не будет соответствовать норме. Следовательно, в первой колонке матрицы неисправностей против сигналов Z2 и Z3 надо проставить нули.

Выходной сигнал третьего ФЭ подается на вход четвертого ФЭ, а 4-6 ФЭ соединены последовательно, поэтому сигналы на выходе 4-6 ФЭ также не будут соответствовать норме. Следовательно, во второй колонке матрицы неисправностей против сигналов Z4, Z5 и Z6 надо проставить нули.

Выход шестого ФЭ соединен со входом седьмого ФЭ, поэтому во второй колонке матрицы неисправностей против сигнала Z7 надо проставить ноль.

Так как 7-9 ФЭ соединены последовательно, то выходные сигналы этих ФЭ не будут соответствовать норме, поэтому во второй колонке матрицы неисправностей против сигналов Z8 и Z9 также надо проставить нули.

На основании проведенного анализа заполним 2 колонку матрицы состояний:

Рис.

Заполним колонку S3 матрицы неисправностей. Для этого проведем логический анализ функциональной модели РЭА. Колонка S3 отражает ситуацию, когда в РЭА отказал 3-й ФЭ.

На входы первого и второго ФЭ не поступает выходной сигналы от третьего ФЭ, поэтому неисправное состояние третьего ФЭ не отразится на выходных сигналах первого и второго ФЭ. Это дает основание в третьей колонке матрицы неисправностей против сигналов Z1 и Z2 проставить единицы. Как было сказано выше, против сигнала Z3 проставлен нуль.

Выходной сигнал третьего ФЭ подается на вход четвертого ФЭ, а 4-6 ФЭ соединены последовательно, поэтому сигналы на выходе 4-6 ФЭ также не будут соответствовать норме. Следовательно, в третьей колонке матрицы неисправностей против сигналов Z4, Z5 и Z6 надо проставить нули.

Выход шестого ФЭ соединен со входом седьмого ФЭ, поэтому в третьей колонке матрицы неисправностей против сигнала Z7 надо проставить ноль.

Так как 7-9 ФЭ соединены последовательно, то выходные сигналы этих ФЭ не будут соответствовать норме, поэтому в третьей колонке матрицы неисправностей против сигналов Z8 и Z9 также надо проставить нули.

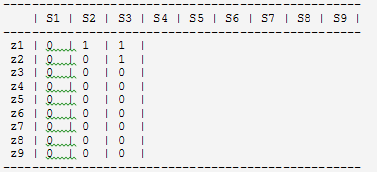

На основании проведенного анализа заполним 3 колонку матрицы состояний:

Рис.

Заполним колонку S4 матрицы неисправностей. Для этого проведем логический анализ функциональной модели РЭА. Колонка S4 отражает ситуацию, когда в РЭА отказал 4-й ФЭ.

Четвертый ФЭ соединен последовательно с 5 и 6 ФЭ, поэтому сигналы на выходе 4-6 ФЭ не будут соответствовать норме. Следовательно, в четвертой колонке матрицы неисправностей против сигналов Z4, Z5 и Z6 надо проставить нули.

Следует также отметить, что выходной сигнал четвертого ФЭ не поступает на входы 1-3 ФЭ, поэтому в четвертой колонке матрицы неисправностей против сигналов Z1, Z2 и Z3 надо проставить единицы.

Выход шестого ФЭ соединен со входом седьмого ФЭ, поэтому в четвертой колонке матрицы неисправностей против сигнала Z7 надо проставить ноль.

Так как 7-9 ФЭ соединены последовательно, то выходные сигналы этих ФЭ не будут соответствовать норме, поэтому в четвертой колонке матрицы неисправностей против сигналов Z8 и Z9 также надо проставить нули.

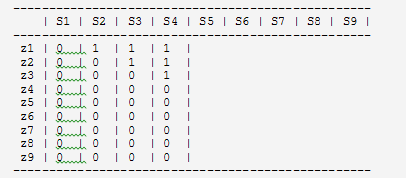

На основании проведенного анализа заполним 4 колонку матрицы состояний:

Рис.

Заполним колонку S5 матрицы неисправностей. Для этого проведем логический анализ функциональной модели РЭА. Колонка S5 отражает ситуацию, когда в РЭА отказал 5-й ФЭ.

Пятый ФЭ соединен последовательно с 6 ФЭ, поэтому сигналы на выходе 5 и 6 ФЭ не будут соответствовать норме. Следовательно, в пятой колонке матрицы неисправностей против сигналов Z5 и Z6 надо проставить нули.

Следует также отметить, что выходной сигнал пятого ФЭ не поступает на входы 1-4 ФЭ, поэтому в пятой колонке матрицы неисправностей против сигналов Z1, Z2, Z3 и Z4 надо проставить единицы.

Выход шестого ФЭ соединен со входом седьмого ФЭ, поэтому в пятой колонке матрицы неисправностей против сигнала Z7 надо проставить ноль.

Так как 7-9 ФЭ соединены последовательно, то выходные сигналы этих ФЭ не будут соответствовать норме, поэтому в пятой колонке матрицы неисправностей против сигналов Z8 и Z9 также надо проставить нули.

На основании проведенного анализа заполним 5 колонку матрицы состояний:

Рис.

Заполним колонку S6 матрицы неисправностей. Для этого проведем логический анализ функциональной модели РЭА. Колонка S6 отражает ситуацию, когда в РЭА отказал 6-й ФЭ.

Выходной сигнал шестого ФЭ не поступает на входы 1-5 ФЭ, поэтому в шестой колонке матрицы неисправностей против сигналов Z1, Z2, Z3, Z4 и Z5 надо проставить единицы.

Выход шестого ФЭ соединен со входом седьмого ФЭ, поэтому в шестой колонке матрицы неисправностей против сигнала Z7 надо проставить ноль.

Так как 7-9 ФЭ соединены последовательно, то выходные сигналы этих ФЭ не будут соответствовать норме, поэтому в шестой колонке матрицы неисправностей против сигналов Z8 и Z9 также надо проставить нули.

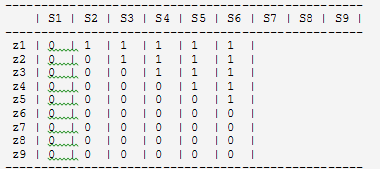

На основании проведенного анализа заполним 6 колонку матрицы состояний:

Рис.

Заполним колонку S7 матрицы неисправностей. Для этого проведем логический анализ функциональной модели РЭА. Колонка S7 отражает ситуацию, когда в РЭА отказал 7-й ФЭ.

Седьмой ФЭ соединен последовательно с 8 и 9 ФЭ, поэтому сигналы на выходах 7-9 ФЭ не будут соответствовать норме. Следовательно, в седьмой колонке матрицы неисправностей против сигналов Z7, Z8 и Z9 надо проставить нули.

Следует также отметить, что выходной сигнал седьмого ФЭ не поступает на входы 1-6 ФЭ, поэтому в седьмой колонке матрицы неисправностей против сигналов Z1 - Z6 надо проставить единицы.

На основании проведенного анализа заполним 7 колонку матрицы состояний:

Рис.

Неисправностей. Для этого проведем логический анализ функциональной модели РЭА. Колонка S8 отражает ситуацию, когда в РЭА отказал 8-й ФЭ.

Восьмой ФЭ соединен последовательно с девятым ФЭ, поэтому сигналы на выходах этих ФЭ не будут соответствовать норме. Следовательно, в восьмой колонке матрицы неисправностей против сигналов Z8 и Z9 надо проставить нули.

Следует также отметить, что выходной сигнал восьмого ФЭ не поступает на входы 1-7 ФЭ, поэтому в восьмой колонке матрицы неисправностей против сигналов Z1 - Z7 надо проставить единицы.

На основании проведенного анализа заполним 8 колонку матрицы состояний:

Рис.

Заполним колонку S9 матрицы неисправностей. Для этого проведем логический анализ функциональной модели РЭА. Колонка S9 отражает ситуацию, когда в РЭА отказал 9-й ФЭ.

Особенность девятого ФЭ состоит в том, что при его неисправности выходной сигнал отличается от нормы только у этого ФЭ. На выходах других ФЭ сигнал в норме, т.к. их входы не соединены с выходом девятого ФЭ. Поэтому в девятой колонке матрицы неисправностей против сигнала Z9 надо проставить ноль, а против остальных сигналов - единицы.

На основании проведенного анализа заполним 9 колонку матрицы состояний:

Рис.

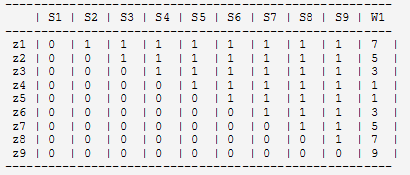

Определим функции предпочтения для каждой строки матрицы по формуле

=ABS(K0-K1),

где    W1 - функция предпочтения;

К0 - количество нулей в строке матрицы;

К1 - количество единиц в строке матрицы.

Функция предпочтения необходима для расчета алгоритма поиска неисправностей в РЭА инженерным методом. Матрицу неисправностей дополним колонкой W1, где проставим значения функций предпочтения для каждой строки матрицы.

Рис.

6.2 Расчет и построение алгоритма поиска неисправного функционального элемента методом "Время-вероятность"

Исходные данные для выполнения расчета:

Таблица 5.1 - Матрица неисправностей, вероятности отказов функциональных элементов в РЭА

	S1	S2	S3	S4	S5	S6	S7	S8	S9
Z1	0	1	1	1	1	1	1	1	1	Q(S1)=0,1435
Z2	0	0	1	1	1	1	1	1	1	Q(S2)=0,0659
Z3	0	0	0	1	1	1	1	1	1	Q(S3)=0,0369
Z4	1	1	1	0	1	1	1	1	1	Q(S4)=0,2017
Z5	1	1	1	0	0	1	1	1	1	Q(S5)=0,0731
Z6	0	0	1	0	0	0	1	1	1	Q(S6)=0,0363
Z7	0	0	1	0	0	0	0	1	1	Q(S7)=0,2361
Z8	0	0	0	0	0	0	0	0	1	Q(S8)=0,0776
Z9	0	0	0	0	0	0	0	0	0	Q(S9)=0,1288

Таблица 5.2 - Время измерения диагностирующих параметров

Номер функц. элемента	1	2	3	4	5	6	7	8	9
Время измерения, мин.	1	10	3	8	2	2	1	4	4

Порядок построения алгоритма поиска неисправного функционального элемента методом "Время-вероятность" следующий:

Рассчитаем значения вспомогательного параметра В

где  - время измерения i-го диагностирующего параметра.

В₁=0,1435/9=0,01595

В₂=0,0659/11=0,00599

В₃=0,0369/11=0,00336

В₄=0,2017/10=0,0202

В₅=0,0731/12=0,00609

В₆=0,0363/6=0,00605

В₇=0,2361/4=0,05901

В₈=0,0776/11=0,00706

В₉=0,1288/10=0,0129

В матрице неисправностей добавим колонку со значениями параметра В. В результате получим:

Таблица

В результате анализа значений В_i находим член ряда, имеющий максимальное значение. Таким значением является В7=0,05901. Анализ расположения нулей и единиц в строке Z7 матрицы неисправностей показывает, что ФЭ №3,8,9 не влияют на выходной сигнал ФЭ №7, а работоспособность ФЭ №1,2,4,5,6,7 влияет на выходной сигнал ФЭ №7. На основании проведенного анализа построим вершину дерева поиска неисправностей.

Программу поиска неисправности удобно представлять в виде графа (дерева поиска неисправности). На графе кружочками обозначают контролируемые параметры, а квадратами - неисправные функциональные элементы. Кружочки между собой и с квадратами соединены стрелками, которые показывают направление поиска неисправности в зависимости от результата замера контролируемого параметра.

Рис.

6.2.1 Построение дерева поиска неисправностей слева от вершины

Составим матрицу неисправностей для ФЭ №1,2,4,5,6,7.

Таблица

Максимальное значение параметра В_i соответствует ФЭ №4.

Из анализа строки Z4 матрицы неисправностей следует на выходной сигнал ФЭ №4 влияет состояние только этого же ФЭ. Работоспособность ФЭ № 1, 2, 5, 6, 7 не влияет на выходной сигнал ФЭ №4. На основании проведенного анализа построим 2-й уровень дерева поиска неисправностей.

Рис.

Построим часть дерева поиска неисправностей на 3-м уровне.

Левый отрицательный луч должен окончиться обозначением ФЭ №4 в квадрате, т.к. отклонение выходного сигнала ФЭ №4 от нормы может быть только в том случае, если отказал ФЭ №4. Для определения ФЭ, который должен быть подключен к правому (положительному) лучу дерева поиска неисправностей составим матрицу неисправностей для ФЭ №1,2,5,6,7

Таблица

Максимальное значение коэффициента В_i соответствует ФЭ №1. Анализ строки Z1 в матрице неисправностей показывает, что на выходной сигнал ФЭ №1 влияет только состояние этого же ФЭ. Работоспособность ФЭ №2,5,6,7 не влияет на ФЭ №1.

На основании проведенного анализа достроим дерево поиска неисправностей на 3-м уровне.

Рис.

Построим часть дерева поиска неисправностей на 4-м уровне. Левый отрицательный луч должен оканчиваться обозначением ФЭ №1 в квадрате, т.к. отклонение выходного сигнала ФЭ №1 от нормы может быть только в том случае, если отказал ФЭ №1.

Таблица

Максимальное значение коэффициента В_i соответствует ФЭ №5.

Анализ строки Z5 в матрице неисправностей показывает, что на выходной сигнал ФЭ №5 влияет только состояние этого же ФЭ.

Работоспособность ФЭ №2,6,7 не влияет на выходной сигнал ФЭ №5.

На основании проведенного анализа достроим дерево поиска неисправностей на 4-м уровне.

Рис.

Построим часть дерева поиска неисправностей на 5-м уровне.

Левый (отрицательный) луч должен оканчиваться обозначением ФЭ №5 в квадрате, т.к. отклонение выходного сигнала ФЭ №5 от нормы может быть только в том случае, если отказал ФЭ №5.

Для определения ФЭ, который должен быть подключен к правому (положительному) лучу составим матрицу неисправностей для ФЭ №2,6,7.

Таблица

Максимальное значение коэффициента Вi соответствует ФЭ №6.

Анализ строки Z6 в матрице неисправностей показывает, что на выходной сигнал ФЭ №6 влияет состояние ФЭ №2 и 6 и не влияет ФЭ №7

На основании проведенного анализа достроим дерево поиска неисправностей на 5 уровне.

Рис.

Построим часть дерева поиска неисправностей на 6 уровне.

Для определения ФЭ, который должен быть подключен к левому (отрицательному) лучу составим матрицу неисправностей для ФЭ № 2,6.

Таблица

Из анализа строки Z2 матрицы неисправностей следует на выходной сигнал ФЭ №2 влияет состояние только этого же ФЭ. Работоспособность ФЭ № 6 не влияет на выходной сигнал ФЭ №2. На основании проведенного анализа построим 6-й уровень дерева поиска неисправностей.

Левый отрицательный луч должен оканчиваться обозначением ФЭ №2 в кружочке, т.к. на выходной сигнал ФЭ №6 влияют состояния ФЭ №2,6, а параметры ФЭ № 6 уже измерены. Правый (положительный) луч должен оканчиваться обозначением ФЭ №7 в квадрате, т.к. этот луч соответствует ситуации, когда на вход ФЭ №7 подается нормальный сигнал, а сигнал на его выходе не находится в допуске.

Рис.

Построим часть дерева поиска неисправностей на седьмом уровне.

Левый (отрицательный) луч соответствует ситуации, когда на входе ФЭ №2 сигнал в норме, а на его выходе сигнал не находится в допуске. Это говорит об отказе ФЭ №2. Поэтому этот луч оканчиваться обозначением ФЭ №2 в квадрате.

Правый (положительный) луч соответствует ситуации, когда на входе ФЭ № 6 сигнал в норме, а сигнал на выходе ФЭ №6 не находится в допуске. Это возможно при отказе ФЭ №6, поэтому правый луч должен оканчиваться обозначением ФЭ №6 в квадрате.

На основании проведенного анализа достроим дерево поиска неисправностей на 7 уровне.

Рис.

6.2.2 Построение дерева поиска неисправностей справа от вершины

Для определения номера ФЭ, который следует расположить на 2 уровне, составим матрицу неисправностей для ФЭ №3,8,9.

Таблица

Максимальное значение коэффициента В_i соответствует ФЭ №8.

Анализ строки Z8 в матрице неисправностей показывает, что на выходной сигнал ФЭ №8 влияют состояния ФЭ №3 и 8. Работоспособность ФЭ №9 не влияет на выходной сигнал ФЭ №8.

Рис.

Построим часть дерева поиска неисправностей на 3 уровне.

Для определения ФЭ, который должен быть подключен к левому (отрицательному) лучу составим матрицу неисправностей для ФЭ № 3, 8.

Таблица

Из анализа строки Z3 матрицы неисправностей следует на выходной сигнал ФЭ № 3 влияет состояние только этого же ФЭ. Работоспособность ФЭ № 8 не влияет на выходной сигнал ФЭ № 3. На основании проведенного анализа построим 3-й уровень дерева поиска неисправностей. Левый (отрицательный) луч должен оканчиваться обозначением ФЭ №3 в кружочке, т.к. на выходной сигнал ФЭ №8 влияют только работоспособность ФЭ № 3 и 8, а измерения на ФЭ № 8 уже выполнены. Правый (положительный) луч соответствует ситуации, когда на вход ФЭ №9 подается нормальный сигнал, а на его выходе сигнал не находится в допуске, поэтому обозначение ФЭ № 9 заключим в квадрат.

Рис.

Построим часть дерева поиска неисправностей на 4 уровне.

Левый (отрицательный) луч соответствует ситуации, когда на выходе ФЭ №3 сигнал вышел из допуска, а на выходе ФЭ №7 сигнал находится в норме.

Выходной сигнал ФЭ №7 может быть в норме, если в норме находится выходной сигнал ФЭ №2, который подается на вход ФЭ №3. Следовательно, описанная ситуация вызвана отказом ФЭ №3.

Правый (положительный) луч соответствует ситуации, когда на всех входах ФЭ №8 (на выходах ФЭ №3 и 7) сигнал находится в норме, а выходной сигнал ФЭ №8 вышел из допуска. Эта ситуация возможна при отказе ФЭ №8.

На основании проведенного анализа достроим дерево поиска неисправностей на 4 уровне.

Рис.

Одной из характеристик, показывающей эффективность применяемого метода диагностирования, является среднее время поиска неисправности, которое определяется по формуле

,

Где - время поиска i-й неисправности,

     - количество функциональных элементов.

- вероятность отказа в данной аппаратуре i-го функционального элемента

t=Q(S₁)∙(t₇+t₄+t₁)+ Q(S₂)∙(t₇+t₄+t₁+t₅+ t₆+t₂)+ Q(S₃)∙(t₇+t₈+t₃)+ Q(S₄)∙(t₇+t₄)+

+ Q(S₅)∙(t₇+t₄+t₁+t₅)+ Q(S₆)∙(t₇+t₄+t₁+ t₅+t₆+t₂)+ Q(S₇)∙(t₇+t₄+t₁+ t₅+t₆)+

+ Q(S₈)∙(t₇+t₈+t₃)+ Q(S₉)∙(t₇+t₈)=

=0,1435∙(4+10+9)+ 0,0659∙(4+10+9+12+6+11)+ 0,0369∙(4+11+11)+

+0,2017∙(4+10)+ 0,0731∙(4+10+9+12)+ 0,0363∙(4+10+9+12+6+11)+

+0,2361∙(4+10+9+12+6)+0,0776∙(4+11+11)+0,1288∙(4+11)=28,6 мин.

6.3 Расчет и построение алгоритма поиска неисправного функционального элемента инженерным методом

Исходные данные:

Таблица 5.3.1 - Матрица неисправностей, вероятности отказов функциональных элементов в РЭА

	S1	S2	S3	S4	S6	S7	S8	S9
Z1	0	1	1	1	1	1	1	1	1	Q(S1)=0,1435
Z2	0	0	1	1	1	1	1	1	1	Q(S2)=0,0659
Z3	0	0	0	1	1	1	1	1	1	Q(S3)=0,0369
Z4	1	1	1	0	1	1	1	1	1	Q(S4)=0,2017
Z5	1	1	1	0	0	1	1	1	1	Q(S5)=0,0731
Z6	0	0	1	0	0	0	1	1	1	Q(S6)=0,0363
Z7	0	0	1	0	0	0	0	1	1	Q(S7)=0,2361
Z8	0	0	0	0	0	0	0	0	1	Q(S8)=0,0776
Z9	0	0	0	0	0	0	0	0	0	Q(S9)=0,1288

Таблица 5.3.2 - Время измерения диагностирующих параметров

Номер функц. элемента	1	2	3	4	5	6	7	8	9
Время измерения, мин.	9	11	11	10	12	6	4	11	10

Порядок построения алгоритма поиска неисправного функционального элемента инженерным методом следующий:

Определим функцию предпочтения W1. Функция предпочтения вычисляется как абсолютное значение разности количества нулей и количества единиц в каждой строке матрицы неисправностей. Результаты вычисления функции предпочтения заносим в колонку W1 матрицы неисправностей

Таблица

	S1	S2	S3	S4	S5	S6	S7	S8	S9	W1
Z1	0	1	1	1	1	1	1	1	1	7	Q(S1)=0,1435
Z2	0	0	1	1	1	1	1	1	1	5	Q(S2)=0,0659
Z3	0	0	0	1	1	1	1	1	1	3	Q(S3)=0,0369
Z4	1	1	1	0	1	1	1	1	1	7	Q(S4)=0,2017
Z5	1	1	1	0	0	1	1	1	1	5	Q(S5)=0,0731
Z6	0	0	1	0	0	0	1	1	1	1	Q(S6)=0,0363
Z7	0	0	1	0	0	0	0	1	1	3	Q(S7)=0,2361
Z8	0	0	0	0	0	0	0	0	1	7	Q(S8)=0,0776
Z9	0	0	0	0	0	0	0	0	0	9	Q(S9)=0,1288

Находим строку матрицы, где функция предпочтения имеет минимальное значение. Если таких строк оказывается больше одной, то предпочтение отдается строке, где вероятность отказа функционального элемента в РЭА имеет максимальное значение. Анализ матрицы неисправностей показывает, что минимальное значение функции предпочтения соответствует сигналу Z6 матрицы неисправностей

Проанализируем строку матрицы, соответствующую сигналу Z6. При этом необходимо учитывать, что неисправные состояния функциональных элементов (ФЭ), которым соответствуют нулевые значения в строке Z6, влияют на состояние ФЭ6. Если ФЭ соответствует в строке Z6 значение "1", то состояние этих ФЭ не оказывает влияние на состояние ФЭ6.

Построим вершину дерева поиска неисправностей (ДПН), т.е. ее 1-й уровень. В вершине ДПН должен быть ФЭ6. Слева от вершины ДПН должны располагаться ФЭ, которые влияют на состояние ФЭ6. Для нашего случая это ФЭ с номерами: 1, 2, 4, 5, 6. Справа от вершины ДПН должны располагаться ФЭ, которые не влияют на состояние ФЭ6. Для нашего случая это ФЭ с номерами: 3, 7, 8, 9.

6.4 Построение ДПН слева от вершины

Определим номер ФЭ, который должен располагаться на 2 уровне ДПН слева от вершины. Для этого построим матрицу неисправностей для ФЭ с номерами: 1, 2, 4, 5, 6 и найдем функцию предпочтения W2 для 2-го уровня ДПН.

Таблица

	S1	S2	S4	S5	S6	W2
Z1	0	1	1	1	1	3
Z2	0	0	1	1	1	1	Q(S2)=0,0659
Z4	1	1	0	1	1	3
Z5	1	1	0	0	1	1	Q(S5)=0,0731
Z6	0	0	0	0	0	5

Функция предпочтения W2 имеет 2 минимума для строки Z2 и строки Z5. Выберем строку, соответствующую ФЭ5, который имеет наибольшее значение вероятности отказа.

Анализ строки Z5 показывает, что на состояние ФЭ5 влияют ФЭ4 и ФЭ5, а ФЭ с номерами: 1, 2, 6 не влияют на состояние ФЭ5. ДПН примет вид.

Рис.

Построим ДПН слева от ФЭ5

Здесь имеется два функциональных элемента: ФЭ4 и ФЭ5, которые могут влиять на состояние ФЭ5. Построим матрицу неисправностей для ФЭ4 и ФЭ5 и рассчитаем функцию предпочтения для третьего уровня ДПН.

Таблица

	S4	S5	W3
Z4	0	1	0
Z5		0	2

Анализ матрицы показывает, что на третьем уровне ДПН измерение диагностических параметров следует проводить на выходе ФЭ4. Поэтому на третьем уровне ДПН обозначение ФЭ4 поместим в кружочек и ДПН примет вид

Рис.

Когда слева или справа от кружочка в ДПН остается только один номер ФЭ, то этот номер на следующем уровне ДПН следует разместить в прямоугольнике, что говорит о неисправности данного ФЭ. С учетом сказанного ДПН примет вид:

Рис.

Построим часть ДПН справа от ФЭ5.

Построим матрицу неисправностей для ФЭ с номерами: 1, 2, 6 и определим функцию предпочтения W3 для 3-го уровня.

Таблица

	S1	S2	S6	W3
Z1	0	1	1	1	P(S1)=0,1435
Z2	0	0	1	1	P(S2)=0,0659
Z6	0	0	0	3

Функция предпочтения W3 имеет 2 минимума для строки Z1 и строки Z2. Выберем строку Z1, которой соответствует большее значение вероятности отказа ФЭ. Анализ строки Z1 показывает, что на состояние ФЭ1 влияет неисправность самого ФЭ1 и не влияют ФЭ2 и ФЭ6. На основании этого анализа достроим ДПН на 3 уровне.

Рис.

Построим часть ДПН на 4 уровне

Так как слева от кружочка с обозначением ФЭ1 остается только один номер самого ФЭ1, то этот номер на следующем уровне ДПН размещается в прямоугольнике, что говорит о неисправности ФЭ1. Этот вывод может быть также подтвержден логическим анализом функциональной модели, из которого следует, что если на вход ФЭ1 подается нормальный сигнал от внешнего источника, а на выходе ФЭ1 сигнал находится не в норме, то это может быть вызвано только отказом ФЭ1.

Справа от кружочка с обозначением ФЭ1 имеются номера 2 и 6. Это означает, что на состояние ФЭ №1 не влияют ФЭ2 и ФЭ6. Построим для ФЭ2 и ФЭ6 матрицу неисправностей и вычислим функции предпочтения для четвертого уровня ДПН.

Таблица

	S2	W4
Z2	0	1	0
Z6	0	0	2

Анализ матрицы неисправностей говорит о том, что на четвертом уровне ДПН в кружочке следует расположить обозначение ФЭ2. Этот же вывод можно сделать на основании анализа уже построенной части ДПН. ФЭ6 находится в вершине ДПН, поэтому второй раз находиться в кружочке он не может. На основании проведенного анализа достроим ДПН.

Рис.

Достроим ДПН на 5-м уровне

Так как слева и справа от кружочка с обозначением ФЭ2 имеется только по одному номеру ФЭ, то эти номера на пятом уровне ДПН следует разместить в прямоугольниках, что будет говорить о неисправностях данных ФЭ. С учетом сказанного ДПН примет вид:

Рис.

Построение ДПН справа от вершины.

Определим номер ФЭ, который должен располагаться на 2-м уровне ДПН справа от вершины. Для этого построим матрицу неисправностей для ФЭ с номерами: 3, 7, 8, 9 и найдем функцию предпочтения W2 для 2-го уровня ДПН.

Таблица

	S3	S7	S8	S9	W2
Z3	0	1	1	1	2	Q(S3)=0,0369
Z7	1	0	1	1	2	Q(S7)=0,23
Z8	0	0	0	1	2	Q(S8)=0,07
Z9	0	0	0	0	4

Функция предпочтения W2 имеет 3 минимума. Выберем строку Z7 с наибольшим значением вероятности отказа ФЭ в РЭА. Из анализа строки Z7 следует, на выходной сигнал ФЭ7 влияет исправность только самого ФЭ7, а ФЭ с номерами: 3, 8, 9 не оказывают влияния на ФЭ7. На втором уровне ДПН поместим кружочек с цифрой 7.

Рис.

Для дальнейшего построения ДПН на 3-м уровне построим матрицу неисправностей для ФЭ с номерами 3, 8, 9.

Таблица

	S3	S8	S9	W3
Z3	0	1	1	1	P(S3)=0,03
Z8	0	0	1	1	P(S8)=0,07
Z9	0	0	0	3

Функция предпочтения имеет 2 минимума. Выбираем строку Z8, имеющую наибольшее значение вероятности отказа ФЭ в РЭА. Из анализа строки Z8 следует, что на выходной сигнал ФЭ8 влияет работоспособность ФЭ3 и ФЭ8 а ФЭ9 не влияет на состояние ФЭ8. На втором уровне ДПН слева от кружочка указано обозначение только одного ФЭ с номером 7, поэтому этот номер должен быть на третьем уровне помещен в прямоугольник. С учетом проведенного анализа достроим ДПН на 3-м уровне.

Рис.

При построении ДПН на 4-м уровне исходим из следующего

Слева от кружочка 8 на третьем уровне проставлены номера двух ФЭ: 3 и 8. Составим матрицу неисправностей для этих ФЭ.

Таблица

	S3	S8	W4
Z3	0	1	0
Z8	0	0	2

Минимальное значение функции предпочтения соответствует строке Z3, причем на выходной сигнал Z3 оказывает влияние исправность ФЭ3, а состояние ФЭ8 влияние на Z3 не оказывает. Поэтому на четвертом уровне ДПН в кружочке поставим цифру 3, слева от кружочка поставим 3, а справа - 8.

Справа от кружочка 8 (третий уровень ДПН) стоит только одна цифра 9, поэтому эту цифру следует поместить в прямоугольник на четвертом уровне ДПН. Этот вывод также можно подтвердить тем, что правый (положительный) луч соответствует ситуации, когда на выходе ФЭ9 сигнал не в норме, а на его входе (на выходе ФЭ8) сигнал в норме. Это возможно только в том случае, когда отказал ФЭ9.

С учетом проведенного анализа достроим ДПН на 4-м уровне.

Рис.

При построении ДПН на 5 уровне исходим из следующего. Слева и справа от кружочка 3 на четвертом уровне ДПН имеются по одной цифре (3 и 8), следовательно, на пятом уровне эти цифры должны быть заключены в прямоугольники. Этот вывод может быть подтвержден следующими рассуждениями.

Левый (отрицательный) луч, исходящий от кружочка 3, соответствует ситуации, когда сигнал на выходе ФЭ6 находится в норме, а сигнал на выходе ФЭ3 вышел из нормы. Выходной сигнал ФЭ2 подается на входы ФЭ3 и ФЭ6, поэтому если выходной сигнал ФЭ6 находится в норме, это значит, что на вход ФЭ3 подается нормальный сигнал. Если выходной сигнал ФЭ3 вышел из нормы - это значит, что отказал ФЭ3.

Правый (положительный) луч, исходящий от кружочка 3, соответствует ситуации, когда все входные сигналы ФЭ8 (выходные сигналы ФЭ3 и ФЭ7) в норме, а на выходе ФЭ8 - не в норме. Это возможно только при отказе ФЭ8.

С учетом проведенного анализа достроим ДПН на 5 уровне.

Рис.

Определим среднее время поиска неисправности

,

где          - время поиска i-й неисправности,

     - количество функциональных элементов.

- вероятность отказа в данной аппаратуре i-го функционального элемента

t=Q(S₁)∙(t₆+t₅+t₁)+ Q(S₂)∙(t₆+t₅+t₁+t₂)+ Q(S₃)∙(t₆+t₇+t₈+t₃)+

+ Q(S₄)∙(t₆+t₅+t₄)+ Q(S₅)∙( t₆+t₅+t₄)+ Q(S₆)∙( t₆+t₅+t₁+t₂)+

+ Q(S₇)∙(t₆+t₇)+ Q(S₈)∙(t₆+t₇+t₈+t₃)+ Q(S₉)∙(t₆+t₇+t₈)=

=0,1435∙(6+12+9)+ 0,0659∙(6+12+12+11)+ 0,0369∙(6+4+11+11)+

+0,2017∙(6+12+10)+ 0,0731∙(6+12+10)+ 0,0363∙(6+12+9+11)+

+0,2361∙(6+4)+0,0776∙(6+4+11+11)+0,1288∙(6+4+11)=36,81 мин.

Из приведенных расчетов следует, что среднее время диагностирования РЭА до уровня функционального элемента методом "Время-вероятность" составляет 28,6 мин., а инженерным методом - 36,8 мин. Следовательно, метод "Время-вероятность" является более оптимальным и его следует принять для данной аппаратуры как основной метод диагностирования.

7. Выбор оснащения предприятия ремонта бытовой РЭА

.1 Требования к средствам производственного оснащения

При проектировании технологических процессов ремонта бытовой РЭА следует предусматривать следующие средства производственного оснащения:

средства технологического оснащения;

средства вспомогательного оснащения;

средства организационного оснащения.

К средствам технологического оснащения относятся:

технологическое оборудование;

технологическую оснастку рабочих мест;

средства малой механизации производственных процессов.

Средствами вспомогательного оснащения являются:

подъемно-транспортное оборудование;

энергетическое оборудование;

электротехническое оборудование;

различные стенды, емкости и другое вспомогательное оборудование, используемое для выполнения работ по непосредственному обслуживанию процесса ремонта радиотелевизионной аппаратуры.

Средства организационного оснащения включают в себя:

организационную оснастку;

средства локальной и индивидуальной защиты от вредного воздействия производственной среды.

К организационной оснастке относятся:

средства вычислительной и документационной техники;

средства связи и сигнализации;

производственная мебель (рабочие столы, стеллажи и др.);

средства для хранения документов,

средства местного освещения,

средства ухода за оборудованием.

К средствам локальной и индивидуальной защиты от вредного воздействия производственной среды относятся:

·   экраны;

·   отсосы;

·   защитные очки и др.

Выбор средств производственного оснащения должен осуществляться в соответствии со стандартами, а также исходя из требований к оборудованию и к контрольно-измерительным приборам.

Основное и вспомогательное оборудование должно удовлетворять следующим требованиям:

высокая производительность и экономичность;

полное использование в технологическом процессе ремонта РЭА;

оборудование должно быть простым по конструкции и в эксплуатации, а также относительно небольшим по габаритам и весу.

Контрольно-измерительные приборы, приспособления и инструмент, средства малой механизации должны быть совершенными с точки зрения требований:

·   эргономики;

·   техники безопасности;

·   технической эстетики.

Применение контрольно-измерительных приборов должно быть экономически обосновано с учетом годового объема работ.

Контрольно-измерительные приборы, инструмент и столы радиомехаников должны обеспечивать:

соответствие их функциональному назначению;

наиболее полное использование технических возможностей оборудования;

экономию трудовых движений при выполнении операций по ремонту радиотелевизионной аппаратуры;

возможность применения прогрессивных приемов и методов труда, повышающих его производительность;

достаточную прочность при относительно небольшом весе.

При выборе контрольно-измерительных приборов, приспособлений и столов радиомехаников предпочтение следует отдавать стандартным и типовым образцам.

Выбор средств малой механизации необходимо производить, исходя из обеспечения следующих видов работ:

выполнение подъемно-транспортных, погрузочно-разгрузочных и складских операций;

межоперационное перемещение радио- и телеаппаратов;

установка и съем большой по весу и габаритам радио- и телевизионный аппаратуры на столах радиомехаников и стеллажах.

Выбор типа светильников необходимо осуществлять, исходя из требований исключения слепящего действия света, а также обеспечения достаточной освещенности поверхности рабочей зоны, которая должна соответствовать нормам, приведенным в таблице 1.

Таблица 1 - Нормы освещенности рабочих поверхностей (искусственное освещение)

Таблица

Наименование участков	Освещенность, лк
	Комбинированное освещение	Общее освещение
Участок чистки	750	300
Участок прогона	-	300
Участок ремонта и сборки РЭА	2000	500

7.2 Оснащение салона приема и выдачи аппаратуры

В помещениях предприятий, где осуществляется прием и выдача заказов, а также в комплексном приемном пункте в удобном для обозрения месте должны быть:

правила бытового обслуживания населения в РФ;

извлечения из закона РФ "О защите прав потребителей";

нормативные документы органов местной администрации по вопросам бытового обслуживания населения;

сведения об органе по защите прав потребителей при местной администрации;

перечень основных видов услуг и форм их предоставления, а также сопутствующих и других услуг и форм обслуживания, предоставляемых по желанию потребителя;

наименования стандартов, обязательным требованиям которых должны соответствовать качество услуг и обслуживания потребителей;

прейскуранты или цены на предоставляемые виды услуг, а также цены на используемые при этом материалы и запчасти;

лицензия на право оказания услуг, если лицензирование предусмотрено законодательством РФ;

витрины с образцами рекомендуемых потребителю изготавливаемых изделий;

образцы типовых договоров, квитанций, жетонов, расписок, талонов и др. документов, удостоверяющих прием заказа исполнителем и оплату услуг потребителем;

сведения о льготах и преимуществах, предусмотренных законодательными актами РФ для отдельных категорий потребителей;

журнал учета спроса на бытовые услуги;

книга отзывов и предложений;

информация о режиме работы, юридическом адресе и номере телефона предприятия;

информация о днях и часах приема граждан руководителем предприятия;

информация об установленных сроках выполнения обычных и срочных заказов, сроках гарантии на выполненные работы и услуги;

адреса и номера телефонов вышестоящих и контролирующих организаций.

Салон приема и выдачи аппаратуры должен быть оснащен удобной и современной мебелью для отдыха заказчиков, а также приборами и инструментом, которые необходимы приемщику для определения степени износа кинескопа и подтверждения неисправности РЭА при приеме ее в ремонт и демонстрации соответствия стандартам выдаваемой аппаратуры.

7.3 Обслуживание рабочих мест радиомехаников

Цехи ремонта РЭА оснащаются разнообразным технологическим оборудованием: столами, стендами, приспособлениями, контрольно-измерительными приборами, инструментом, материалами и запчастями. Вид оснащения зависит от типа ремонтируемой аппаратуры, метода ремонта и объема работ.

Для нормального выполнения ремонтных работ необходимо обеспечить не только оснащение, но и комбинированное обслуживание рабочих мест. Сущность комбинированного обслуживания заключается в том, что часть функций осуществляется службами предприятия, а другая часть выполняется самим радиомехаником. Процесс обслуживания рабочих мест состоит из следующих функций:

подготовительно -технологическая;

транспортная и погрузочно-разгрузочная;

складская;

инструментальная;

ремонтно-наладочная;

контрольная;

энергетическая;

информационная;

ремонтно-строительная;

хозяйственно-бытовая.

Подготовительно-технологическая функция заключается в распределении работ, инструктаже, составлении сменных заданий и графиков работ. Для сокращения непроизводительных затрат времени радиомехаников на получение со склада необходимых радиодеталей рекомендуется на каждом рабочем месте иметь укрупненный комплект радиодеталей и запасных частей, утвержденный руководством цеха.

Транспортная и погрузочно-разгрузочная функция заключается в доставке крупногабаритной аппаратуры, запчастей, вспомогательных материалов на рабочее место радиомеханика. Доставку крупногабаритной аппаратуры со склада ремфонда на рабочее место радиомеханика и обратно на склад готовой продукции, а также перемещение этой аппаратуры в процессе ремонта рекомендуется производить на специальных тележках.

Складская функция заключается в складировании, хранении, учете и выдаче радиодеталей, запасных частей, материалов. Все радиодетали и запчасти, поступающие на склад, должны соответствовать требованиям стандартов или технических условий. Выдаваемые со склада радиодетали должны быть отбракованы, а крупные детали должны иметь маркировку ремонтного предприятия.

Инструментальная функция заключается в обеспечении рабочих мест инструментом и технологическими приспособлениями, организации ухода за ними, а в случае необходимости- замены или ремонта.

Ремонтно-наладочная функция включает в себя наладку и необходимую регулировку технологического оборудования и контрольно-измерительной аппаратуры. За наличие, исправность, соблюдение графиков поверок контрольно-измерительной аппаратуры в цехе отвечает инженер-технолог. На каждый контрольно-измерительный прибор ведется формуляр, в котором указывается дата поступления, комплектация прибора, делаются отметки о движении прибора по предприятию, отмечаются результаты контрольных измерений. В формуляре должна быть подпись ответственного за прибор и технолога цеха.

Контрольная функция заключается в выборочной проверке качества произведенного ремонта.

Энергетическая функция предусматривает бесперебойное обеспечение рабочих мест электроэнергией. Электропитание рабочих столов обязательно должно быть раздельным с наличием предохранителей на каждом столе.

Информационная функция заключается в снабжении радиомехаников технической и нормативной документацией.

Ремонтно-строительная функция включает текущий ремонт и межремонтное обслуживание зданий, сооружений, подъемно-транспортных средств и механизмов.

Хозяйственно-бытовая функция предусматривает систематическое поддержание чистоты и порядка в помещении и на каждом рабочем месте. Уборка рабочих мест осуществляется радиомеханиками в конце смены. Для этого каждое рабочее место должно быть обеспечено ветошью, щетками- сметками и легко обмываемыми переносными емкостями (урнами) для мусора. Мусор из емкостей должен ежедневно удаляться уборщицей при уборке помещений.

При оборудовании рабочих мест в стационарной мастерской необходимо обеспечивать следующие требования:

наличие всей необходимой контрольно-измерительной аппаратуры и технологического оборудования;

оснащенность исправным инструментом и приспособлениями;

обеспечение безопасности труда, пожарной безопасности и производственной санитарии;

современный эстетический вид интерьера;

обеспечение удобства в работе и создание условий для высокопроизводительного труда.

В России выпускались следующие столы радиомехаников:

ТН.011 - стол для ремонта стационарной аппаратуры;

ТН.013 - стол для ремонта телевизоров;

ТН.010 - стол для ремонта переносной аппаратуры;

ТН.012 - стол для приема выдачи радиотелевизионной аппаратуры.

Все перечисленные столы имеют электрооборудование, которое характеризуется следующими параметрами:

напряжение питающей сети - 220В, 50Гц.;

температура окружающей среды от +15 до +35^оС;

напряжение в розетках стола, предназначенных для подключения ремонтируемой аппаратуры, можно изменять ступенчато через 5 В от 185 В до 250 В;

          - напряжение в розетках стола, предназначенных для подключения контрольно-измерительной аппаратуры, 220 В переменного тока мощностью не более 300 Вт;

напряжение питания освещения стола - 36 В переменного тока;

напряжение питания паяльника - 24 В и 12 В переменного тока;

стабилизированное постоянное напряжение для питания переносной РЭА предусматривает регулировку от 1 до 15 В при максимальном токе 2 А;

все линии питания стола оснащены защитой от коротких замыканий;

общая мощность, потребляемая столом, не превышает 1000 Вт;

масса блока питания стола 25 кг.

Для выполнения своей профессиональной деятельности каждому радиомеханику стационарной мастерской выдается:

комплект инструмента и приспособлений;

комплект материалов;

комплект технической документации;

комплект нормативной документации.

Рекомендуемый типовой комплект инструмента и приспособлений для радиомехаников стационарной мастерской включает:

электрический паяльник мощностью до 40 Вт;

коробка для флюса и припоя с подставкой под паяльник;

насадка на паяльник для пайки микросхем;

отвертка диэлектрическая для настройки контуров;

отвертки с изолированными ручками для винтов М3, М4;

отвертка с шириной жала 2мм для регулировки подстроечных резисторов;

ножницы прямые тупоконечные;

скальпель 150 мм;

лупа 2.5-4-кратного увеличения в оправе с ручкой;

кисть филеночная для очистки монтажа от пыли;

шило;

пломбиратор;

пинцет монтажный;

круглогубцы;

плоскогубцы;

защитная маска или защитные очки;

гибкая линейка с делениями через 1мм;

зеркало размером не менее 400х500мм, если оно не входит в комплект рабочего стола радиомеханика или в комплект контрольно-измерительной аппаратуры;

петля размагничивания кинескопа;

ковер диэлектрический резиновый размером 800х500мм.

Рекомендуемый комплект материалов для радиомехаников стационарной мастерской состоит:

припой ПОС-61 или аналогичный;

канифоль;

флюс жидкий;

спирт этиловый технический;

провод высоковольтный;

провода монтажные;

марля для протирки;

паста теплопроводящая для смазывания контактирующей поверхности транзисторов, диодов, микросхем при их установке на радиатор;

трубка полихлорвиниловая разного диаметра;

изоляционная лента;

пломбировочная мастика (пластилин);

крепеж;

Комплект технической документации для радиомехаников стационарной мастерской включает:

схемы электрические принципиальные различных типов РЭА;

схемы монтажные различных типов РЭА;

схемы расположения узлов и деталей;

материалы заводов- изготовителей по обслуживанию и ремонту конкретных типов аппаратуры;

В комплект нормативной документации для радиомехаников стационарной мастерской входят:

стандарты на отремонтированную аппаратуру;

правила бытового обслуживания в РФ;

прейскурант на техническое обслуживание и ремонт аппаратуры;

прейскуранты на детали и узлы аппаратуры.

Состав комплектов средств оснащения может корректироваться в зависимости от условий и специфики выполняемых операций на данном рабочем месте.

7.4 Оснащение цеха стационарного ремонта РЭА контрольно-измерительной аппаратурой

Контрольно-измерительная аппаратура относится к числу дорогостоящего оборудования, также оборудования, требующего ежегодной поверки в специализированных метрологических лабораториях. Поэтому с целью уменьшения затрат на оснащение стационарной мастерской ряд приборов выделяют в группу приборов общего применения. В результате всю контрольно-измерительную аппаратуру, имеющуюся в стационарной мастерской, разделяют на приборы индивидуального применения и приборы общего применения.

Комплекс контрольно-измерительной аппаратуры считается оптимальным, если он состоит из приборов, необходимость и количество которых определены с учетом определенного процента загруженности каждого прибора при ремонте. Для этого весь процесс ремонта радиотелевизионной аппаратуры разделяют на операции ремонта отдельных функциональных элементов.

При определении оптимального комплекта контрольно-измерительной аппаратуры решающее значение также имеет количество рабочих мест в стационарной мастерской. По результатам статистического материала об общем числе произведенных ремонтов и о количестве ремонтов различных функциональных элементов ремонтируемой бытовой радиоэлектронной аппаратуры в 1985 году. вычислен процент выхода из строя функциональных элементов от общего числа ремонтов, а затем определен набор контрольно-измерительных средств для диагностирования каждого функционального элемента.

На основании полученных данных разработаны примерные комплекты контрольно-измерительной аппаратуры для ремонта в стационарной мастерской различных видов бытовой РЭА. При разработке оптимальных комплектов контрольно-измерительной аппаратуры за основу брался индивидуальный метод ремонта, т.к. он является преобладающим для многих предприятий ремонта.

Таблица 5.1 - Количество приборов для мастерской, ремонтирующей все виды бытовой радиотелевизионной аппаратуры, с числом рабочих мест до трех

Тип прибора	Количество
Авометр	1 - 3
Осциллограф	1 - 3
Генератор тестовых телевизионных сигналов	1
Радиотестер	1
Генератор звуковой частоты	1
Прибор для проверки радиоламп	1
Испытатель маломощных транзисторов	1
Испытатель мощных транзисторов	1

Для мастерской с количеством рабочих мест свыше четырех рекомендуется разделять ремонт телевизоров и радиоаппаратуры и оборудовать рабочие места комплектами контрольно - измерительной аппаратуры для соответствующего числа рабочих мест.

Таблица 5.2 - Примерный комплект контрольно-измерительной аппаратуры при индивидуальном методе ремонта телевизоров черно-белого

Тип прибора	Колич. приборов, рекоменд. на число рабочих мест
	1 - 3	4 - 6	7 - 10	10 - 15
Авометр	1 - 3	4 - 6	7 - 10	10 - 15
Генератор тест. телевизионных сигналов	1 - 2	2 - 5	5 - 8	8 - 11
Характериограф	1	1	1	2
Осциллограф	1	1	1	2	-	1	1	1
Генератор звуковой частоты	-	1	1	1
Испытатель маломощных транзисторов	-	1	1	1
Испытатель мощных транзисторов	-	1	1	1
Прибор для проверки радиоламп	-	1	1	1
Киловольтметр	-	-	1	1

Таблица 5.3 - Рекомендуемый комплект контрольно-измерительной аппаратуры при индивидуальном методе ремонта радиовещательных приемников

Тип прибора	Колич. приборов, рек. на число рабочих мест
	1 - 3	4 - 6	7 - 10
Авометр	1 - 3	4 - 6	8 - 10
Радиотестер	1 - 2	2 - 4	4 - 6
Генератор стандартных сигналов	-	1	1
Генератор звуковой частоты	1	1	2
Осциллограф	1	1	1
Испытатель маломощных транзисторов	-	1	1
Испытатель мощных транзисторов	-	1	1
Милливольтметр	1	2	2

Таблица 5.4 - Рекомендуемый комплект контрольно-измерительной аппаратуры при индивидуальном методе ремонта магнитофонов

Тип прибора	Количество приборов, рекомендуемое на число рабочих мест
	1 - 3	4 - 6	7 - 10
Авометр	1 - 3	4 - 6	7 - 10
Генератор звуковой частоты	1	1	2
Осциллограф	1	1	2
Комплект измерительных лент	1	2	4

Приборы индивидуального применения закрепляются за рабочими местами радиомехаников. Содержание комплекта приборов индивидуального применения зависит от специализации рабочего места радиомеханика.

В настоящее время по сравнению с 1985 годом значительно обновился парк бытовой радиоэлектронной аппаратуры, находящейся в собственности у населения, увеличился процент импортной аппаратуры. Поэтому для уточнения комплекта контрольно-измерительной аппаратуры, необходимой для ремонта конкретного вида аппаратуры необходимо выполнить следующие действия:

составить функциональную модель ремонтируемой аппаратуры;

выбрать диагностирующие параметры функциональных элементов;

определить номинальные значения диагностирующих параметров, а также верхние и нижние допуски относительно номинальных значений;

выбрать средства измерения диагностирующих параметров;

определить поток заказов на ремонт аппаратуры данного вида;

определить штатный состав радиомехаников для ремонта данного вида аппаратуры;

определить оптимальное количество средств измерений диагностирующих параметров для конкретного цеха стационарного ремонта БРЭА.

7.5 Описание технологии движения РЭА по ремонтному предприятию

Ремонт бытовой радиоэлектронной аппаратуры в стационарных условиях выполняет, как правило, стационарная мастерская (цех стационарного ремонта), которая входит в состав ремонтного предприятия и предназначена для выполнения следующих работ:

ремонт переносной бытовой радиоэлектронной аппаратуры;

ремонт стационарной бытовой радиоэлектронной аппаратуры, которая по техническим причинам не может быть отремонтирована на месте установки (наличие периодических дефектов, необходимость применения радиоизмерительных приборов, отсутствие уверенного приема телевидения и др.);

ремонт блоков и модулей, снятых с аппаратуры и направленных в стационар линейными радиомеханиками.

В штатный состав стационарной мастерской входят:

приемщик аппаратуры;

кассир;

кладовщик склада годных деталей;

кладовщик склада дефектных деталей;

радиомеханики.

Работой мастерской, в зависимости от объема выполняемых работ, руководит мастер, инженер-технолог или бригадир.

Мастерская оборудуется в соответствии с требованиями правил охраны труда и техники безопасности. Мастерская должна иметь необходимые приборы и оборудование в соответствии с инструкциями по ремонту и стандартами на отремонтированную аппаратуру. Приборы, постоянно необходимые радиомеханику для работы, закрепляются за рабочим местом радиомеханика. Закрепленные приборы и оборудование заносятся в "Перечень", находящийся на каждом рабочем месте. Все контрольно-измерительные приборы должны иметь клеймо или бирку с указанием даты поверки. Пользоваться неисправными, не поверенными и личными приборами категорически запрещается.

Хранение аппаратуры в мастерской должно соответствовать требованиям стандартов на отремонтированную аппаратуру.

7.6 Прием аппаратуры в ремонт

Гарантийная, ремонтируемая за наличный расчет и принятая на абонементное обслуживание стационарная аппаратура принимается в мастерскую по направлениям линейных радиомехаников. Без направлений в ремонт принимается переносная аппаратура.

При приеме аппарата в ремонт приемщик обязан:

·   проверить внешний вид аппарата;

·   проверить наличие пломб;

·   проверить комплектность аппарата;

·   произвести осмотр монтажа;

·   проверить соответствие номеров кинескопа и шасси номерам, указанным в паспорте;

·   проверить с помощью прибора качество кинескопа, если он не находится на гарантии завода-изготовителя;

·   определить ориентировочную стоимость работ;

·   заполнить приемную квитанцию в трех экземплярах под копирку.

При оформлении приемной квитанции приемщик обязан заполнить следующие реквизиты:

юридический адрес предприятия ремонта;

фамилия и инициалы заказчика, его адрес и телефон;

дата приема заказа;

срок окончания исполнения заказа;

сумма аванса и полная сумма;

подписи принявшего и сдавшего заказ;

вид услуги;

полное наименование сдаваемого в ремонт изделия, его стоимость на момент сдачи и заводской номер (номер шасси);

другие реквизиты.

При этом приемщик обязан обратить особое внимание на заполнение следующих данных:

телефон стационарной мастерской;

номер шасси;

номер кинескопа и его состояние;

вид ремонта - гарантийный или за наличный расчет;

внешний вид аппарата - наличие царапин, сколов и др.;

износ в %;

состояние пломб;

срок исполнения ремонта;

ориентировочная стоимость ремонта;

перечень документов, полученных от заказчика.

Приемщику необходимо согласовать с заказчиком и отметить в приемной квитанции выполнение таких работ, как настройка по приборам и замена дорогостоящих деталей и блоков. При поступлении аппарата в ремонт в счет гарантии ремонтного предприятия приемщик обязан получить от заказчика квитанцию, подтверждающую гарантию ремонтного предприятия.

Оформленная приемная квитанция подписывается приемщиком и заказчиком. Первый экземпляр квитанции выдается заказчику, а второй и третий экземпляры остаются вместе с аппаратом в мастерской.

При доставке в мастерскую аппарата автотранспортом ремонтного предприятия приемная квитанция заполняется представителем ремонтного предприятия на месте установки аппаратуры. Доставленный в стационарную мастерскую аппарат предъявляется приемщику мастерской, который проверяет соответствие записей в приемной квитанции с данными аппарата и делает отметку в маршрутном наряде водителя автомашины о получении аппарата.

Принятый аппарат приемщик записывает в книгу учета приема и выдачи аппаратуры. Все записи в приемной квитанции и книге учета должны быть аккуратными и разборчивыми, без исправлений. Делать записи карандашом запрещается. Заполнение всех граф книги учета обязательно.

Аппарат, поступивший в ремонт в счет гарантии ремонтного предприятия, отмечается приемщиком в книге учета и подлежит ремонту в первую очередь. При поступлении в ремонт аппарата, стоящего на гарантии завода-изготовителя, приемщик получает от диспетчера учетно-техническую карту и прикладывает ее к документации на аппарат.

Принятый аппарат с оформленными документами ставится в ячейку стеллажа на складе неготовой продукции (складе ремфонда). При отсутствии отдельного склада для этой цели выделяют стеллажи на складе готовой продукции, где укрепляют табличку "Неотремонтированная аппаратура".

7.7 Проведение ремонта в мастерской

Руководитель стационарной мастерской ежедневно выдает задание радиомеханикам на проведение работ по ремонту аппаратуры. Задание составляется на основании книги учета приема и выдачи аппаратуры. Согласно заданию радиомеханик получает от приемщика аппаратуру, подлежащую ремонту, со всеми сопроводительными документами, о чем расписывается в книге учета приема и выдачи аппаратуры.

При проведении ремонта радиомеханик руководствуется инструкциями по ремонту и настройке аппаратуры, принципиальными и монтажными схемами, отраслевыми стандартами, стандартами предприятия и другими нормативно-техническими документами, имеющимися в мастерской.

Необходимые для ремонта детали и узлы (кроме кинескопа) радиомеханик получает на складе годных деталей по разовой заявке, подписанной руководителем мастерской. Крупные узлы и детали, электровакуумные приборы, полученные со склада, должны иметь маркировку ремонтного предприятия.

В случае необходимости замены кинескопа поступают следующим образом.

Если дефект кинескопа не был установлен при приеме аппарата в ремонт, и ремонтные работы должны выполняться за наличный расчет, радиомеханик ставит в известность руководителя мастерской, который подтверждает правильность дефектовки кинескопа и дает указание приемщику аппаратуры о необходимости вызова заказчика для согласования объема работ и их оплаты. В книгу учета приема и выдачи аппаратуры приемщик вносит запись о вызове заказчика. При согласии заказчика на замену кинескопа кассиром выписывается квитанция о приеме оплаты в трех экземплярах и принимается оплата за кинескоп. Первый экземпляр квитанции остается у кассира для составления реестра. Второй и третий экземпляры передаются заказчику для получения кинескопа со склада.

В аппарате с кинескопом, находящимся на гарантии завода-изготовителя, качество кинескопа проверяется рекламационной комиссией, утвержденной приказом по ремонтному предприятию. При этом дефектный кинескоп, снятый радиомехаником, с гарантийным талоном и наряд-заказом предъявляется на склад дефектных деталей. Кладовщик склада дефектных деталей записывает данные кинескопа в акт и подписывает второй и третий экземпляры наряд-заказа, а заказчику выписывает накладную, согласно которой и второму экземпляру наряд-заказа на складе годных деталей ему выдается новый кинескоп. Акт составляется под копирку в пяти экземплярах. Первый экземпляр акта с приложенным к нему гарантийным талоном передается на склад дефектных деталей для отправки на завод-изготовитель. Второй экземпляр акта с приложенными документами о приеме дефектного кинескопа складом дефектных деталей передается в бухгалтерию. Третий экземпляр акта хранится на складе дефектных деталей. Четвертый и пятый экземпляры составляются на случай предъявления в арбитраж или суд. Получение нового кинескопа подтверждается подписью заказчика в акте. На складе дефектных деталей остается третий экземпляр наряд-заказа как основание для прихода дефектных деталей. Во всех трех экземплярах наряд-заказа и в акте проставляется номер нового кинескопа.

Аппаратура после окончания ремонта подвергается электропрогону, время которого оговорено в инструкциях по ремонту и настройке на каждый тип аппарата. По окончании ремонта и электропрогона радиомеханик закрывает и пломбирует аппарат, заполняет наряд-заказ, в котором отражает выполненные работы, перечень установленных деталей и их стоимость в соответствии с прейскурантами, указывает номер пломбиратора. На аппаратуру, находящуюся на гарантии завода-изготовителя, кроме наряд-заказа дополнительно оформляется учетно-техническая карта и заполняется отрывной гарантийный талон.

Аппаратура с оформленными документами передается контролеру отдела технического контроля, а при отсутствии контролера - инженеру - технологу. Если радиомеханик работает с личным клеймом, отремонтированный аппарат не предъявляется контролеру отдела технического контроля, а передается приемщику. При этом в приемной квитанции ставится штамп личного клейма. Контролер отдела технического контроля проверяет аппарат в объеме, установленном нормативно-технической документацией. При этом аппарат, стоящий на гарантии завода - изготовителя проверяется на соответствие требований инструкции по ремонту и настройке, а аппарат, не стоящий на гарантии завода - изготовителя, проверяется на соответствие требований отраслевых стандартов. После приема аппарата контролер ставит штамп в приемной квитанции. Заключение контролера о низком качестве ремонта аппарата, записанное в приемной квитанции, является обязательным для исправления всем работникам мастерской. Контролером отдела технического контроля ведется журнал проверок, в котором отмечается качество предъявленных к проверке аппаратов. По результатам записей производится расчет процента сдачи отремонтированных аппаратов с первого предъявления. Отсутствие отметки контролера на приемной квитанции не дает радиомеханику права сдачи аппарата приемщику, а приемщику запрещается выдавать аппарат заказчику.

Принятый контролером аппарат и оформленные документы радиомеханик сдает приемщику аппаратуры вместе с деталями, замененными при ремонте негарантийного аппарата. Приемщик в книге учета приема и выдачи аппаратуры делает отметку о дате окончания ремонта и ставит аппарат на склад готовой продукции.

Сроки ремонта аппаратов в мастерской не должны превышать сроков, указанных в Правилах бытового обслуживания населения, действующих на территории данного субъекта Российской Федерации. В случае несвоевременного выполнения ремонта заказчику выплачивается штраф в соответствии с Законом "О защите прав потребителей". Для этого руководитель мастерской на приемной квитанции указывает количество дней, за которые должны выплатить штраф, после чего кассир выписывает расходный ордер на сумму штрафа, которая выплачивается за счет прибыли ремонтного предприятия.

В случае несвоевременного получения заказчиком отремонтированного аппарата с него взимается штраф за хранение, определяемый Правилами бытового обслуживания населения. Для этого руководитель мастерской на приемной квитанции указывает количество дней, за которые заказчик обязан заплатить штраф. После этого кассир выписывает приходный ордер на сумму штрафа.

7.8 Выдача аппарата заказчику

Для получения аппарата после ремонта заказчик должен предъявить приемную квитанцию приемщику аппаратуры. Приемщик обязан продемонстрировать заказчику качество работы аппарата и, если ремонт платный, передать сопровождающую аппарат документацию в кассу на оформление и оплату заказчиком стоимости ремонта. При этом кассир на основании приемной квитанции выписывает квитанцию о получении денег в трех экземплярах под копирку, в которых расписывается заказчик. Первый экземпляр квитанции остается в кассе для составления реестра. Второй и третий экземпляры квитанции о приеме оплаты передаются приемщику аппаратуры.

Заказчик расписывается в приемной квитанции, книге учета приема и выдачи аппаратуры, а при гарантийном ремонте - дополнительно в учетно-технической карте и отрывном гарантийном талоне. После этого заказчику выдается аппарат. При платном ремонте заказчику также выдается третий экземпляр квитанции о получении оплаты за ремонт и замененные детали.

Заключение

В результате выполнения курсового проекта разработано предприятие ремонта РЭА. Произведены расчеты, позволившие оптимально выбрать штатное расписание предприятия, а также его планировку. На предприятии предусмотрены все службы, обеспечивающие высокопроизводительную работу радиомехаников.

Производительность предприятия равна 2490 заказов в год при штате радиомехаников - 3 чел. Количество одновременно работающих приемщиков аппаратуры - 1 чел. при штате приемщиков 3 чел. При этом вероятность наличия очереди равна 0,133, а среднее время сдачи РЭА в ремонт - 22 мин. Основным методом поиска неисправного функционального элемента принят метод "Время-вероятность".

Очень хочется надеяться, что разработанное предприятие окажется конкурентоспособным в непростых современных условиях рыночной экономики.

Библиографический список

радиоэлектронный техника алгоритм

1.Вершинин О.Е. Компьютер для менеджера.- М: Высшая школа.; 1990 -240 с.

.Леонов А.И. Дубровский Н.Ф. Основы технической эксплуатации бытовой радиоэлектронной аппаратуры.- М.: Легпромбытиздат.; 1991 -264 с.

.Берг А.И. Применение ЭВМ в учебном процессе.-М: Советское радио.; 1977 -188 с.

.Пархоменко П.П., Согомонян Е.С. Основы техни-ческой диагностики.- М.: Наука.; 1981 -265 с.

.Соловьев В.В. Интегральные методы диагностики и контроля неисправностей бытовой радиоэлектронной аппаратуры.- М.: Высшая школа.; 1990 -307 с.

.Полибин В.В. Ремонт и обслуживание радиотелевизонной аппаратуры: Практическое пособие.-М.: Высшая школа.;1991. -304с.

.Хальмяги В.А. и др. Повышение эффективности сферы услуг.- М.: Знание, 1987 -64с.

.Гончарук Б.Д., Канаев Н.А. Экономика, организация и планирование предприятий по ремонту бытовой радиоэлектронной аппаратуры.-М.: Легкая и пищевая промышленность, 1983.-152с.

.Джейкокс Дж. Руководство по поиску неисправностей в электронной аппаратуре: Пер. с англ.-М.: Мир, 1989.-176 с., ил.

.Основы эксплуатации радиоэлектронной аппарату-ры: Учебное пособие для студентов вузов/А.К.Быкадоров, Л.И. Кульбак, В.Ю. Лавриненко и др.:Под ред. В.Ю. Лавриненко.-2-е изд., перераб. и доп.-М.:Высшая школа, 1990.-320 с., ил.

1.
