Система водоснабжения и канализации жилого 12-ти этажного дома

Содержание

Введение

. Выбор системы и схемы внутреннего холодного водоснабжения

. Расчёт системы холодного водоснабжения на пропуск хозяйственного расхода

. Расчёт системы холодного водоснабжения на пропуск пожарного расхода

. Подбор и расчёт водомера

. Определение потребного напора

. Выбор системы горячего внутреннего водопровода

. Выбор системы и схемы внутренней и дворовой канализации

.1 Выбор схемы и трассировка внутренней канализации

.2 Выбор схемы и трассировка дворовой канализации

.3 Определение расчётных расходов сточных вод

.4 Построение продольного профиля дворовой канализации

Заключение

Литература

Введение

Здания любого назначения (жилые, административные, учебные, коммунально-бытовые, лечебные, детские и т.д.), а также объекты культурно-оздоровительные, производственно-технические и другие оборудуются системами холодного и горячего водоснабжения, а также системой канализации.

В зависимости от назначения систем к качеству воды предъявляются определённые требования. Запроектированные и построенные системы водоснабжения и канализации должны полностью обеспечивать потребителей водой необходимого качества и отвод загрязнённых вод.

В данной курсовой работе требуется запроектировать систему водоснабжения и канализации жилого 12ти этажного дома.

1. Выбор системы и схемы внутреннего холодного водоснабжения

Внутренний водопровод состоит из ввода, водомерного узла, магистральной линии, стояков и подводок к водоразборным приборам. Его проектируем, пользуясь данными из СНиП 2.04.01-85 [1].

С целью сокращения стоимости водопровода принимаем объединённую систему хозяйственно-противопожарного водопровода.

Проектирование внутренней водопроводной сети начинаем с нанесения на плане типового этажа водопроводных стояков и подводок от них к водоразборным приборам.

Водопроводные стояки изображаем кружками и обозначаем: Ст В1-1, Ст В1-2 и т.д. После этого, водопроводные стояки с плана типового этажа переносим на план подвала.

От городского водопровода показываем ввод водопровода в здание. Ввод водопровода производим по кратчайшему расстоянию перпендикулярно сте-не здания. Ввод устраиваем с торца здания.

В месте присоединения ввода к наружной сети городского водопровода устраиваем колодец с установлением в нём задвижки.

На плане ввод показываем с указанием места присоединения к водомерному узлу. Ввод обозначаем: Ввод В1.

Водомерный узел располагаем сразу за стеной внутри подвала. Он состоит из водомера, запорной арматуры в виде задвижек или вентилей, устанавливаемых с каждой стороны счётчика, контрольно-спускного крана, соединительных фасонных частей и патрубков. У водомера предусматриваем обводную линию с установкой задвижки, которая при нормальной работе запломбирована в закрытом положении. Во избежание излишних потерь напора водомер устанавливаем на прямом участке, а не на обводе.

В местах пересечения трубопроводов с перекрытиями здания на трубы надевают гильзы из толя, листового асбеста, обрезков труб или листовой стали. Горизонтальные трубопроводы укладывают всегда с уклоном, равным i = 0,002¸0,005 в сторону стояков, вводов или пониженных мест для возможности спуска воды из системы.

Руководствуясь расположением водопроводных стояков и местоположением ввода, трассируем водопроводную разводящую сеть, которую прокладываем в подвале, руководствуясь п. 9.8-9.13 [1]. От водопроводных стояков проектируем подводки ко всем водоразборным устройствам.

При открытом способе прокладки внутренних водопроводов для крепления труб применяем крючья, хомуты, подвески и кронштейны. Крепление осуществляют с помощью закладных деталей, деревянных пробок или дюбелей. На прямолинейных участках крепления труб устанавливают через каждые 2¸2,5м для труб условным проходом до 50мм и через 3¸3,5м для труб условным проходом 70¸100мм.

От разводящей магистрали предусматриваем подводки d = 25мм к поливочным кранам, размещаемым в нишах наружных стен размером мм на высоте h = 200¸350мм от тротуара, из расчёта один поливочный кран на каждые 60¸70м периметра здания (п. 10.7 [1]).

В соответствии с размещением водопроводных стояков, разводящей магистрали, водомерного узла и ввода вычерчиваем аксонометрическую схему внутреннего водопровода в масштабе 1:100 по всем трём осям. На аксонометрической схеме показываем ввод водопровода, водомерный узел, магистраль водопровода, стояки, разводящие линии, насосы, поливочные краны, запорную арматуру.

Запорную арматуру устанавливаем у основания всех стояков. Кроме того, запорную арматуру устанавливаем у основания на всех ответвлениях от магистральной линии, на ответвлениях в каждую квартиру, на подводках к промывочным канализационным устройствам, перед поливочными наружными кранами; на ответвлениях, питающих 5 и более водоразборных точек. На трубопроводах условным проходом более 50мм в качестве запорной арматуры устанавливаем задвижки, менее 50мм - вентили.

Схема внутреннего водопровода, вычерченная в аксонометрической проекции, является основой для гидравлического расчёта водопроводной сети.

2. Расчет системы холодного водоснабжения на пропуск хозяйственно-питьевых расходов

Расчет проводят по СНиП 2.04.01-85.Исходные данные для расчета приведены в таблице 1.

Таблица 1 ¾ Санитарно-технические приборы

Наименование

Количество

Секундные расходы, л/с

Часовые расходы, л/ч

Суточные расходы, л/сут



Общие

Холодной воды

Горячей воды

Стоков

Общиe (стоков)

Холодной воды

Горячей воды

Общие (стоков)

Холодной воды

Горячей воды












Ванна

36

0,25

0,18

0,18

0,8

300

200

200

-

-

-

Умывальник

36

0,12

0,09

0,09

0,15

60

40

40

-

-

-

Мойка

36

0,12

0,09

0,09

0,6

80

60

60

-

-

-

Смывной бачок

36

0,1

0,1

-

1,6

83

83

-

-

-

-

Жильцы в доме с централизо-ванным горячим водоснабжением, оборудованным умывальниками, мойками, ван-нами длиной 1500 мм, унитазами

 148

 -

 -

 -

 -

 15,6

 5,6

 10

 300

 180

 120


Рассчитаем водопровод на случай максимального хозяйственного водопотребления (без учёта противопожарного расхода). Основным назначением гидравлического расчёта водопроводной сети является определение наиболее экономичных диаметров труб для пропуска расчётных расходов.

На аксонометрической схеме сети выбираем направление от водомера до самой удалённой и высокорасположенной водоразборной точки, до которой сумма потерь напора будет наибольшей. Выбранное направление движения воды разбиваем на расчётные участки.

За расчётный участок принимаем часть сети с постоянным расходом и диаметром (между двумя водоразборными точками).

Конечной задачей гидравлического расчёта является определение потребного напора для обеспечения нормальной работы всех водозаборных точек водопроводной сети.

Гидравлический расчёт водопроводной сети надлежит производить по максимальному секундному расходу. Максимальный секундный расход q на расчётном участке определяем по формуле:


где q0 - нормативный расход одним прибором, принимаем по приложению 3 [1].

Величина принимается по приложению 3 [1].

Вероятность действия приборов P для участков сети, обслуживающих в зданиях или сооружениях группы одинаковых потребителей, определяем по формуле:


где qhru - норма расхода воды одним потребителем в час наибольшего водопотребления в соответствии с [1].

N - общее число приборов, обслуживающих потребителей; N=72.

U - общее число потребителей в здании:


где n - количество квартир в доме; n = 36;

- средняя заселенность квартир,=4,1 чел/кв.

Таким образом, общее число потребителей в здании составит:

Расходы воды на вводе вычисляют при  =15,6 л/ч (таблица 3 [1]);

=0.25 л/с (расход на ванну, таблица 2 [1]).

Определяем вероятность действия приборов:

Ntot . Ptot =72 . 0,0356 = 2,56

Тогда  =1,678 (по приложению 4 таблице 2 [1]).

Следовательно,

qtot = 5 . 0,25 . 1,678 = 2,10 л/с.

Расходы воды в системе холодного водоснабжения вычислим при

= 5.6 л/ч (таблица 3 [1]);  = 0,18 л/с (расход на ванну, таблица 2 [1]).


Тогда =1,054;

Часовые расходы определяют по формулам:


где qhr - часовой расход воды, принимаемый для жилых зданий по прибору с максимальным часовым расходом;

- коэффициент, определяющий число одновременно работающих водоразборных точек в течение часа, определяется в зависимости от Рhr; N


где Р, q0 - вероятность и секундный расход водоразборной арматуры.

Часовые расходы на вводе вычисляют при  = 300 л/с (расход ванны по приложению 2 [1]).

Часовые расходы в системе холодного водоснабжения вычисляют при

= 200 л/ч (расход ванны по приложению 2 [1]):

Суточные расходы вычисляют по формуле


где Ui - число однотипных водопотребителей в здании;,I -суточная норма водопотребления, л/сут на 1 чел.

При = 300 л/сут

при  = 180 л/сут

Гидравлический расчет системы на пропуск хозяйственно-питьевых расходов приведен в таблице 2, схема расчета - на рисунке 1.

Таблица 2 ¾ Гидравлический расчёт внутреннего водопровода на пропуск хозяйственно-питьевых расходов

№ участка             N, шт     P

q,

л/сd,

мм,

м,

м/с

,

м










1

2

3

4

5

6

7

8

9

10

11

1-2

2

      0,0163

0,033

0,243

0,219

15

4,5

1.18

360,5

0,1622

2-3

4


0,065

0,298

0,298

20

2,8

0,94

154,9

0,4337

3-4

6


0,098

0,341

0,307

20

2,8

0,96

169,3

0,4740

4-5

8


0,130

0,378

0,340

20

2,8

1,07

186,5

0,5222

5-6

10


0,163

0,413

0,372

20

2,8

1,15

216,8

0,6070

6-7

12


0,196

0,445

0,401

25

2,8

0,75

73,5

0,2058

7-8

14


0,228

0,473

0,426

25

2,8

0,79

98,7

0,2763

8-9

16


0,261

0,503

0,453

25

2,8

0,84

91,3

0,2556

9-10

18


0,293

0,528

0,475

25

2,8

0,89

101,1

0,2830

10-11

20


0,326

0,555

0,500

25

2,8

0,93

110,9

0,3105

11-12

22


0,359

0,579

0,521

25

2,8

0,96

119,8

0,3354

12-13

24


0,391

0,602

0,542

25

9,2

1,01

128,6

1,1831

13-ВУ

72


1,174

1,059

0,95

32

4,8

0,99

85,1

0,4084

ВУ-ЦТП

72


1,174

1,059

0,95

32

38,0

0,99

85,1

3,2338

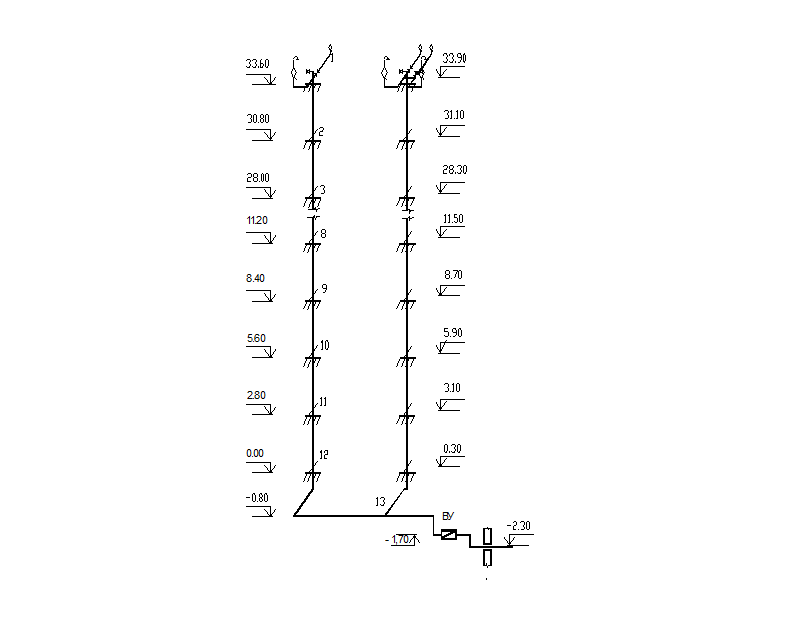

Рисунок 1 ¾ Схема для расчёта системы холодного водоснабжения на пропуск хозяйственно-питьевого расхода

3. Расчёт системы холодного водоснабжения на пропуск пожарного расхода

Принцип и последовательность расчёта систем противопожарного водоснабжения аналогичны расчёту хозяйственно-питьевого водоснабжения.

Расчётный путь движения воды назначается до самого удалённого и высоко располагаемого пожарного крана.

В объединённых системах производится проверка её на одновременный пропуск хозяйственных и пожарных расходов, исходя из диаметров трубопроводов и оборудования, подобранного для хозяйственно-питьевого режима.

Расчётный расход при пожаре вычисляем по формуле:

, л/с;

где qр.пож - расчётный расход на пожаротушение, определяется по формуле:

, л/с;

где qпож.кр - расчётный расход одной струи, принимаем qпож.кр = 2,5л/с;

nпож - расчётное число струй, принимаем nпож = 1.

qр.х/б - расчётный расход на хозяйственно-бытовые нужды, л/с

Расчётные расходы на участках сети приведены в таблице 3

Таблица 3 ¾ Расчётные расходы на участках сети при пожаре

№ участка             qр, л/с   ,

мD,

мм,

м/с,

м

2

3

4

5

6

7

2,5032,95501,1869,62,2933







3,045,40700,8729,20,1576







3,454,80700,9936,80,1766







3,4538,001000,414,00,1520










холодный горячий водоснабжение канализация

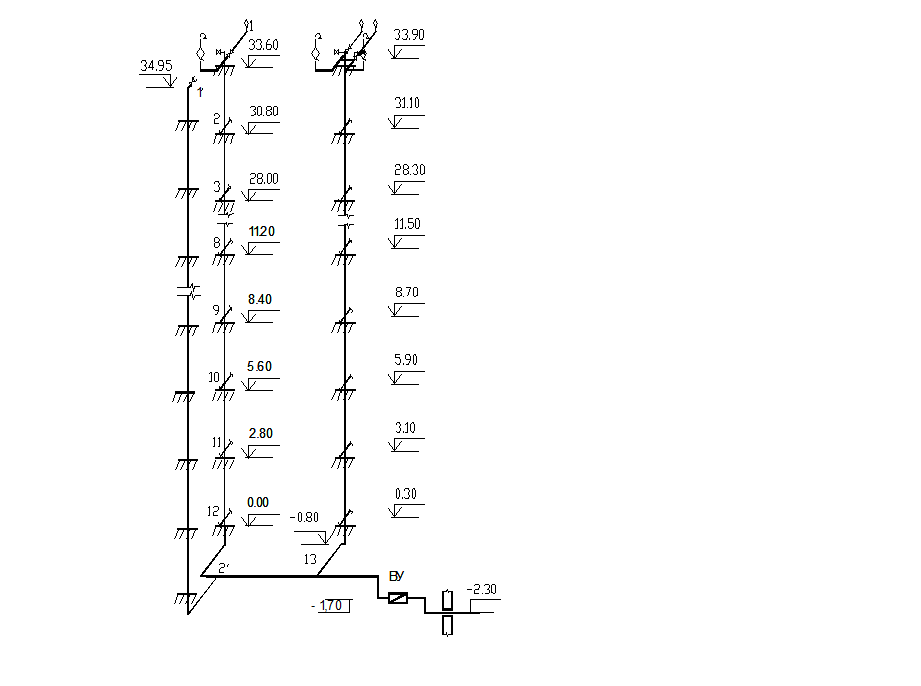

Рисунок 2 ¾ Схема для расчёта системы холодного водоснабжения на пропуск хозяйственного и пожарного расхода

4. Подбор и расчёт счётчика воды

При пропуске воды на хозяйственно-питьевые нужды, вода в водомерном узле проходит через счётчик, который измеряет расход воды. Для пропуска увеличенного расхода воды при пожаре в здании, в водомерном узле монтируют обводную линию (d = 100 мм), на которой счётчик не устанавливают. Следовательно, подбор счётчика необходимо осуществлять на пропуск максимального расчётного расхода воды, который не должен превышать наибольшего (кратковременного) расхода для данного водомера.

В соответствии с таблицей 4 [1] принимаем крыльчатый счётчик с диаметром условного прохода dу = 32 мм и сопротивлением S= 0,1м/(м3/ч)2.

Потери напора в счётчике определяем по формуле:


где q - расход воды, протекающей через водомер, м3/ч.

Для крыльчатых счетчиков величина hСЧ не должна превышать 2,5м и должна быть не менее 0,5м. Так как , то счётчик подобран правильно.

5. Определение потребного напора

Определим величину напора, требуемого для подачи нормативного расхода воды к диктующему водоразборному устройству при наибольшем хозяйственно-питьевом водопотреблении с учётом потерь напора на преодоление сопротивлений по пути движения воды:


где Hгеом - геометрическая высота подъёма воды от точки присоединения ввода к наружной сети до диктующего водоразборного устройства;

hвв - потери напора на вводе;

hсч - потери напора в счётчике воды;

- сумма потерь напора по длине;

,3 - коэффициент, учитывающий потери напора в местных сопротивлениях;

Hf - свободный напор у диктующего водоразборного устройства; согласно [1] Hf = 3м.

Так как Hтр = 45,74 м  Hгар, то подбор повысительной установки не требуется.

Требуемый напор при пожаре зависит от геометрической высоты подъёма воды Hгеом = 37,25 м; потерь напора на вводе hвв = 0,1520 м; потерь по длине и на местные сопротивления (); а также рабочего напора у пожарного крана Hf = 10м.

Требуемый напор при пожаре составит:

Так как    = 46м, то требуется подбор повысительной установки. На случай пожара устанавливаем 2 насоса типа К8/18 (1 рабочий, 1 резервный).

6. Расчет системы горячего водоснабжения

Для хозяйственно-бытовых нужд в здании предусматривается централизованная система горячего водоснабжения, так как в районе дома имеются тепловые сети от ТЭЦ.

Система питается от холодного водоснабжения, к которому она подключается после насосной установки.

Система горячего водоснабжения включает:

) устройство для нагрева воды;

) распределительную и циркуляционную сети;

) арматуру.

В качестве подогревателя воды принимаем скоростной водонагреватель, имеющий незначительные размеры. Водонагреватель устанавливается в ЦТП.

Распределительную сеть принимаем двухтрубной с нижней разводкой.

Стояки прокладывают в одной шахте со стояками холодного водоснабжения, справа от них. Разводки в квартирах идут параллельно разводкам холодного водоснабжения. На стояках устанавливаются полотенцесушители. Сети монтируются из стальных оцинкованных труб по ГОСТ 3262-75, соединяемых на резьбе. Магистрали и стояки, за исключением полотенцесушителей, покрывают сухой теплоизоляцией из минеральной ваты.

В качестве водоразборной арматуры используют смесители, в качестве запорной - латунные вентили (ГОСТ 9086-74), устанавливаемые у оснований и вверху стояков, на квартирных разводках. На магистралях монтируются задвижки.

Исходные данные для расчета приведены в таблице 1.

Максимальный секундный расход q на расчётном участке определяем по формуле:


где  - нормативный расход одним прибором, принимаем по приложению 3 [1] равным 0,18 л/с.

Величина принимается по приложению 3 [1].

Вероятность действия приборов P для участков сети, обслуживающих в зданиях или сооружениях группы одинаковых потребителей, определяем по формуле:


где  - норма расхода воды одним потребителем в час наибольшего водопотребления, принимаем равной 10 л/ч в соответствии с [1].

N - общее число приборов, обслуживающих потребителей; N=72.

U - общее число потребителей в здании.

Определяем вероятность действия приборов:

Nh . Ph =72 . 0,0317 = 2,28.

Тогда  =1,543 (по приложению 4 таблице 2 [1]).

Следовательно,

qh = 5 . 0,18 . 1,543 = 1,389 л/с.

Часовой расход определяют по формуле

где qhr - часовой расход воды, принимаемый для жилых зданий по прибору с максимальным часовым расходом;

- коэффициент, определяющий число одновременно работающих водоразборных точек в течение часа, определяется в зависимости от Рhr; N


где Р,  - вероятность и секундный расход водоразборной арматуры.

Суточные расходы вычисляют по формуле


где Ui - число однотипных водопотребителей в здании;

qu,I -суточная норма водопотребления, л/сут на 1 чел.

Средние часовые расходы горячей воды находят по формуле при периоде потребления Т = 24 ч:


Суточные расходы теплоты определяют по формуле


где  - количество теплоты, требуемой для нагрева 1 л воды до расчетной температуры;

 - cуточные расходы горячей воды, м3/сут на чел.;

C - теплоемкость воды, кДж/(кг . 0 С), равная 4,19 кДж/(кг . 0 С);

- плотность воды, кг/м3 , равная 1000 кг/м3;

th - температура горячей воды, 0 С, равная 55 0 С;

tc - температура холодной воды в отопительный период (+2 0С), 0С;

К - коэффициент, учитывающий потери теплоты трубопроводами, принимаем равным 0,25.

Средние часовые расходы теплоты вычисляем по формуле


Максимальные часовые расходы теплоты вычисляем по формуле


При gh = 222 МДж/м3; = 0,21 ГДж/ч; = 3,338 м3/ч

Водонагреватели рассчитывают на максимальный часовой расход воды = 3,338 м3/ч и теплоты = 0,74 ГДж. Для предварительного подбора водонагревателя определим расход нагреваемой воды по формуле


При = 0,74 ГДж и gh = 222 МДж/м3

Определяем площадь трубок водонагревателя, приняв скорость нагреваемой воды 1 м/с:


Подбираем водонагреватель 04 ОСТ 34588-68, имеющий площадь живого сечения трубок F = 0,00108 м2; площадь поверхности нагрева одной секции FH = 1,31 м2.

Определяем фактическую скорость движения воды при часовом расходе


При максимальном секундном расходе qh = 1,389 л/с

Поверхность нагрева водонагревателя определим по формуле


где  - расчетное количество теплоты, КДж/ч;

- коэффициент запаса, равный 1,1;

- коэффициент, учитывающий снижение теплопередачи в связи с зарастанием, равный 0,7;

К - коэффициент передачи нагревательной поверхности, Вт/(м2 . 0С), равный 2900 Вт/(м2 . 0С);

- расчетная разность температур теплоносителя и нагреваемой воды, 0С.

При параметрах теплоносителя = 130 0С; =70 0С и нагреваемой воды = 5 0С; =60 0С (зимний режим)

Проверим площадь нагрева при работе водонагревателя в летнем режиме: =70 0C; = 30 0C; =10 0C; = 60 0C.


По большей площади (8,57 м2) определяем число секций водонагревателя:

n = F / FH = 8,57 / 1,31 = 6,5.

Принимаем к установке семь секций водонагревателя 04 ОСТ 34588-68.

Потери напора вычисляем при = 2 по формуле


Расчет системы в режиме водоразбора

Расчетные секундные расходы в сети горячего водоснабжения определены по формуле  при Ph = 0,0317 и даны в таблице 2, потери напора - в таблице 3. Аксонометрическая схема системы горячего водоснабжения приведена на рисунке 3.

Потери давления определяются по формуле:

,

где  - удельные потери давления на трение при расчётном расходе воды;

 - длина участка, м;

K - коэффициент, учитывающий соотношение потерь давления на местные сопротивления и на трение: величина его принимается в распределительных трубопроводах 0,2; в трубопроводах в пределах тепловых пунктов 0,5; в водоразборных стояках с полотенцесушителями и в квартирных разводках - 0,5; без полотенцесушителей - 0,1; в подключающих участках водоразборных стояков - 0,5.

Таблица 4 Определение расходов в сети горячего водоснабжения в режиме водоразбора

Номер участка

Nh

PhNh

qh, л/с


1

2

3

4

5

1-2

2

0,0634

0,294

0,265

2-3

4

0,1268

0,374

0,337

3-4

6

0,1902

0,439

0,395

4-5

8

0,2536

0,497

0,447

5-6

10

0,3170

0,549

0,494

6-7

12

0,3804

0,595

0,536

7-8

14

0,4438

0,640

0,576

8-9

16

0,5072

0,674

0,607

9-10

18

0,5706

0,723

0,651

10-11

20

0,6340

0,749

0,674

11-12

22

0,6974

0,803

0,723

12-13

24

0,7608

0,838

0,754

13-ВУ

72

2,2824

1,544

1,389

ВУ-ЦТП

72

2,2824

1,544

1,389


Таблица 5 Гидравлический расчет системы горячего водоснабжения в режиме водоразбора

Номер участка

l,м

qh, л/с

d, мм

, м/сКпотери









Удельные i, мм/м

Суммарные il(1+K),м

1

2

3

4

5

6

7

8

1-2

4,5

0,265

25

0,56

0,5

31,2

0,1404

2-3

2,8

0,337

25

0,65

0,5

55,2

0,2318

3-4

2,8

0,395

25

0,75

0,5

73,5

0,3087

4-5

2,8

0,447

25

0,84

0,5

91,3

0,3734

5-6

2,8

0,494

32

0,52

0,5

26,2

0,1100

6-7

2,8

0,536

32

0,57

0,5

30,8

0,1294

7-8

2,8

0,576

32

0,63

0,5

33,5

0,1407

8-9

2,8

0,607

32

0,64

0,5

36,5

0,1533

9-10

2,8

0,651

40

0,52

0,5

21,5

0,0903

10-11

2,8

0,674

40

0,55

0,5

23,4

0,0983

11-12

2,8

0,723

40

0,59

0,5

25,2

0,1058

12-13

9,9

0,754

40

0,60

0,2

27,9

0,3314

13-ВУ

5,2

1,389

50

0,66

0,2

22,8

0,1423

ВУ-ЦТП

40,0

1,389

50

0,66

0,2

22,8

1,0944

= 3,45 м; hвв = 1,09 м.

Расчет системы в режиме циркуляции

Таблица 6 Гидравлический расчет системы горячего водоснабжения в режиме циркуляции

Номер участка

l,м

q, л/с

d, мм

, м/сКпотери









Удельные i, мм/м

Суммарные il(1+K),м

1

3

4

5

6

7

8

1’ - 2’

116,3

0,265

25

0,56

0,2

31,2

4,3543

2’ - 3’

0,9

0,530

32

0,56

0,2

29,3

0,0316

3’ - ВУ

4,4

0,795

40

0,64

0,2

30,8

0,1626

ВУ - ЦТП

41

0,795

40

0,64

0,2

30,8

1,5153


hl = 4,55 м; hвв = 1,52 м.

Определение потребного напора насосов

Определим величину напора, требуемого для подачи нормативного расхода воды к диктующему водоразборному устройству при наибольшем хозяйственно-питьевом водопотреблении с учётом потерь напора на преодоление сопротивлений по пути движения воды:


где Hгеом - геометрическая высота подъёма воды от точки присоединения ввода к наружной сети до диктующего водоразборного устройства, равная 38м;

hвв - потери напора на вводе;

hwh - потери напора в водонагревателе;

- сумма потерь напора;

Hf = 3 м.

Для подачи воды в системе горячего водоснабжения устанавливаем 2 насоса типа К8/18 (1 рабочий, 1 резервный).

Требуемый напор при циркуляции определим по формуле:


Устанавливаем 2 циркуляционных насоса типа К8/18 (1 рабочий, 1 резервный).

7. Выбор системы внутренней и дворовой канализации

.1 Выбор схемы и трассировка внутренней канализации

В здании принимается хозяйственно-бытовая канализация для отвода загрязнённых вод от моек, умывальников, ванн, унитазов, установленных в квартирах.

Сеть внутренней канализации состоит из приёмников сточных вод, отводных труб, канализационных стояков, выпусков и внутриквартальной или дворовой сети.

Внутренняя канализационная сеть запроектирована из чугунных канализационных труб (ГОСТ 2584-76).

В здании принято 2 канализационных стояка. Конструктивно принимаем диаметр стояка, к которому присоединены унитазы и другие приёмники сточных вод - 100 мм.

На стояках на высоте 1,0 м от пола установлены ревизии на первом и каждом третьем этаже.

На выпусках и отводных трубопроводах, где возможно засорение, установлены прочистки. Вытяжная часть стояков выведена выше кровли здания на 1,0 м (т.к. кровля в здании плоская). Диаметр вытяжной части стояка равен диаметру канализационного стояка.

Сети внутри здания прокладываются прямолинейно. Изменение направления и присоединения приборов к сети производится фасонными частями. Трубы прокладываются открыто с креплением к несущим конструкциям здания (стенам, перекрытию) и скрыто - в каналах.

Крепление канализационных труб производится аналогично водопроводным трубам.

Крепление труб располагается под раструбами на расстоянии не более 2м друг от друга, для горизонтальных участков и не более 3 м для вертикальных участков.

.2 Выбор схемы и трассировка дворовой канализации

Дворовая сеть канализации прокладывается диаметром 150 мм из керамических труб (ГОСТ 286-82).

Из здания стоки отводятся в наружную канализационную сеть через систему трубопроводов. Трасса дворовой сети зависит от расположения зданий, выпусков из зданий, наружной канализационной сети, других коммуникаций и от рельефа местности. Трубопроводы прокладывают параллельно наружным стенам здания по кратчайшему пути к уличному коллектору с наименьшей глубиной заложения труб. Расстояние от здания до дворовой сети принимается 3¸5 м, чтобы при проведении земляных работ не повредить фундамент здания. Перед присоединением к наружной сети на расстоянии 1,5¸2,0 м от красной линии застройки устанавливается контрольный колодец. В контрольном колодце устраиваем перепад. В месте присоединения дворовой канализационной линии к городской канализационной сети устанавливается городской канализационный колодец ГКК.

Для контроля за работой сети и прочистки в местах присоединения выпусков, на поворотах, в местах изменения диаметров и уклонов труб, предусматриваются смотровые колодцы. Колодцы выполняются из сборных железобетонных конструкций. При диаметре труб до 200 мм и глубине колодца до 2 м диаметр колодца принимается 700 мм, а при диаметре труб более 200 мм и глубине колодца более 2 м диаметр колодца принимается 1000 мм.

Глубина заложения дворовой сети определяется отметкой выпуска из здания. Наименьшая глубина заложения первого дворового колодца во избежание промерзания допускается 1,25¸1,5м.

7.3 Определение расчётных расходов сточных вод

Количество сточных вод, поступающих в канализацию, в жилых и общественных зданиях зависит от числа, типа и одновременности действия установленных в них санитарных приборов.

Для определения расчётных расходов сточных вод на аксонометрической схеме выбираем направление от самого удалённого от выпуска стояка до городского канализационного колодца и разбиваем его на расчётные участки. За расчётный участок принимаем часть сети с постоянным расходом и диаметром. Определяем расчётный расход сточных вод qs, поступающих в канализацию от группы санитарных приборов.

При qtot < 8л/с qs = qtot; при qtot> 8л/с qs = qtot +,

где qtot - общий максимальный расчётный секундный расход воды в сетях го-рячего и холодного водоснабжения, л/с;

- расход стоков от санитарных приборов с максимальным водоотведением, принимаемый согласно приложения 2 [1]. Для жилого здания наибольший расход стоков от приборов (смывной бачок) составит = 1,6 л/с.

Рассчитаем расчётный расход для участков сети:

Ст. К1-1 - Ст. К1-2: qs = 1,296 + 1,6 = 2,896 л/с;

Ст. К1-2 - КК1: qs = 2,339 + 1,6 = 3,939 л/с;

КК1 - КК2: qs =  л/с;

КК2 - КК3: qs = л/с;

КК3 - КК: qs =  л/с;

КК - ГКК: qs = л/с.

.4 Построение продольного профиля дворовой канализации

Для построения продольного профиля дворовой канализации необходимо подобрать диаметры, уклоны и степень наполнения труб, определить отметки лотка труб и глубины колодцев. Диаметры внутренней и дворовой канализации определяют на основании расчётных расходов сточных вод по участкам. Зная диаметры труб и расчётный расход на участках, по таблицам определяем уклон и степень наполнения труб, а также скорость течения сточных вод в трубах.

Отметки земли определяем по генплану участка. Отметку лотка трубы в точке 1 принимаем равной отметке пола подвала. Далее, зная уклон и длину участков, определяем отметки лотка труб на других участках по формуле:


Глубину колодцев определяем как разность отметок земли и лотка труб.

Расчёт канализационной сети приведен в таблице 7.

Таблица 7 Расчёт канализационной сети

№              N, шт     qtot, л/с qs, л/с    d, м         ,

м,

м/сОтметка

земли, мОтметка

лотка, мhк,

м


















Hнач

Hкон

Hнач

Hкон


1

2

3

4

5

6

7

8

9

10

11

12

13

14

Ст. К1-1- Ст. К1-2

36

1,296

2,896

100

12,1

0,002

0,79

0,4

---

---

50,3

50,05

--

Ст. К1-2- КК1

108

2,339

3,878

100

5,3

0,002

0,80

0,42

----

51,19

50,05

49,94

1,25

КК1 - КК2

216

7,878

7,878

150

9,5

0,008

0,61

0,35

51,19

51,12

49,94

49,86

1,26

КК2 - КК3

324

11,817

11,817

150

22,0

0,008

0,65

0,4

51,12

50,76

49,86

48,96

1,80

КК3 - КК

432

15,756

15,756

150

7,0

0,008

0,65

0,4

50,76

50,65

48,96

47,65

3,0

КК - ГКК

432

15,756

15,756












Для построения профиля дворовой канализации используем данные таблицы 7.

Заключение

В процессе выполнения данной курсовой работы для достижения постав-ленной задачи были выполнены следующие действия:

1)      Изучение трассировки сети водоснабжения;

2)      Выполнение расчёта системы водоснабжения;

)        Построение аксонометрической схемы хозяйственно-питьевого водоснабжения с учётом пожарного расхода;

)        Анализ системы холодного водоснабжения;

)        Проведён гидравлический расчёт сети внутреннего водоснабжения;

)        Проверка системы на пропуск пожарного расхода;

)        Подбор счётчиков воды (водомеров);

)        Анализ системы горячего водоснабжения;

)        Изучение трассировки сети канализации;

)        Построение аксонометрической схемы канализации;

)        Построение продольного профиля дворовой канализации;

)        Определение расчётных расходов сточных вод.

В результате выполнения данных действий были запроектированы системы водоснабжения и канализации для заданного жилого 12ти этажного здания.

Литература

1) СНиП 2.04.01-85 “Внутренний водопровод и канализация”¾ М.: ЦНТП Госстрой СССР, 1986.

) Пальгунов П.П., Исаев В.Н. “Санитарно-технические устройства и газоснабжение зданий”¾ М.: “Высшая школа”, 1982

) Лукиных А.А., Лукиных Н.А. “Таблицы для гидравлического расчёта канализационных сетей и дюкеров по формуле академика Павловского И.И.” - М.: Стройиздат, 1974

4) Шевелев Ф.А., Шевелев А.Ф. “Таблицы для гидравлического расчёта водопроводных труб. Справочное пособие” - М.: Стройиздат, 1984

Похожие работы на - Система водоснабжения и канализации жилого 12-ти этажного дома



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
