Проектирование участка СТО по проведению первого технического обслуживания (ТО -1) автомобиля МАЗ-5550

Введение

В настоящее время автомобильный парк страны пополняется автотранспортными средствами новой конструкции, совершенствуется структура подвижного состава, увеличивается численность дизельного парка, растет число транспортных средств большой грузоподъемности и пассажировместимости. Темпы роста объемов перевозок и численность подвижного состава растут и нуждаются в увеличении численности предприятий автотехобслуживания. Это вызывает необходимость исследования пути ускорения научно-технического прогресса в отрасли, определить рациональные формы и направления развития производственно-технической базы. В условиях интенсификации и ресурсных ограничений решение это актуально и своевременно.

Современный этап развития автомобильного транспорта характеризует существенное усиление интенсификации производства на базе ускорения научно-технического прогресса, совершенствования форм общественной организации, эффективное использование действующего производственного потенциала.

Так как на российских дорогах могут ездить безопасные и технически исправные автомобили, если каждый автомобиль будет своевременно проходить техническое обслуживание ТО-1. Для этого создают специальные пункты, в которых имеется всё необходимое оборудование для проверки. Проверка осуществляется на основании государственного стандарта ГОСТ Р 51709-2001, в котором указаны требования безопасности к техническому состоянию и методы проверки. Из-за повышающегося количества автотранспортных средств загруженность пунктов технического обслуживания стала велика, поэтому необходимо принимать меры. Либо увеличивать число пунктов, либо увеличивать пропускную способность этих пунктов, с помощью совершенствования программы технического обслуживания ТО-1, улучшая ее технологичность, качественность, респектабельность. Система, ТО-1 подвижного состава является планово-предупредительной, и все работы, предусмотренные для каждого обслуживания, являются обязательными к выполнению в полном объеме. Она способствует постоянному поддержанию автомобилей и прицепов в работоспособном состоянии и в надлежащем внешнем виде, уменьшению интенсивности износа деталей, предупреждению отказов и неисправностей, снижению расхода топлива и смазочных материалов, своевременному выявлению и устранению неисправностей и в конечном итоге повышению надежности и безопасности эксплуатации, продлению срока службы автомобилей и прицепов и увеличению пробега автомобилей до ремонта.

ТO-l включает следующие виды работ: уборочно-моечные, контрольно-диагностические, крепежные, смазочные, заправочные, регулировочные, электротехническое и другие работы, выполняемые, как правило, без разборки агрегатов и снятия с автомобиля отдельных узлов и механизмов. Если при ТО-1 нельзя убедиться в полной исправности отдельных узлов, то их следует снимать с автомобиля для контроля на специальных стендах и приборах. ТО-1 является профилактическим мероприятием, проводимым принудительно в плановом порядке через определенные пробеги или время работы подвижного состава. По периодичности, перечню и трудоемкости выполняемых работ техническое обслуживание согласно Действующему Положению подразделяется на следующие виды: ежедневное (ЕО), первое (ТО-1), второе (ТО-2) и сезонное (СО) технические обслуживания. Периодичность ТО-1 установлена по фактически выполненному пробегу в километрах с учетом условий эксплуатации. Для каждой категории условий эксплуатации наибольшая периодичность ТО-1 принята для легковых автомобилей, затем автобусов и грузовых автомобилей и автобусов на базе грузовых автомобилей. Для автомобилей-самосвалов в связи с более тяжелыми условиями работы периодичность ТО-1 определяется умножением пробега до очередного технического обслуживания базового автомобиля на коэффициент 0,8.

Цели и задачи дипломной работы

Основными целями подготовки дипломной работы являются:

· оценка уровня овладения студентом основ специальности, развитие интереса к научным исследованиям;

· систематизация, закрепление и расширение теоретическихи практических знаний но специальности и применениеэтих знаний при решении конкретных научных задач;

· развитие навыков самостоятельной работы и овладениеметодикой исследования и экспериментирования при решенииразрабатываемых но дипломному проекту проблем ивопросов;

· выяснение подготовленности студентов к самостоятельнойпрактической деятельности;

· выявление степени умения ими излагать концептуальноевидение проблемы.

Основными задачамиподготовки дипломной работы являются:

· осмысление избранной темы;

· подбор и изучение литературы, справочных и научных источниковпо теме, включая зарубежные;

· самостоятельный анализ основных концепций по изучаемойпроблеме, предлагаемых отечественными и зарубежнымиспециалистами;

· разработка научно обоснованной программы исследования;

· обоснование актуальности рассматриваемой проблемы;

· уточнение основных понятий по изучаемой теме, формулированиеобъекта и предмета дипломного исследования;

· проведение исследования, обработка экспериментальныхданных и их интерпретация;

· резюмирование полученных выводов, разработка вариантов решения поставленных проблем.

1. Характеристика СТО в АТП с разработкой участка по проведению первого техническогообслуживания (ТО -1) автомобиля МАЗ-5550

ремонт диагностирование реконструкция автомобиль

1.1 Назначение предприятия и обоснование необходимости реконструкции

ОАО «Компания по комплексному автотранспортному обслуживанию «Центр» зарегистрирована Щёлковской городской регистрационной палатой 29.04.1994 года путем преобразования Государственной Щёлковской автоколонны

Полное фирменное наименование

Открытое акционерное общество «Компания по комплексному автотранспортному обслуживанию «Центр»

Сокращенное наименование.

ОАО «Транспортная компания «Центр»

ОАО «Компания по комплексному автотранспортному обслуживанию «Центр» учреждено в порядке преобразования государственного предприятия «Автоколонна 1232» в соответствии с Законом РСФСР «О приватизации государственных и муниципальных предприятий в РСФСР», Государственной программой приватизации государственных и муниципальных предприятий в Российской Федерации на 1992 год.

Государственное предприятие «Автоколонна 1232″, образованного в 1951 году для осуществления грузоперевозок во всех отраслях народного хозяйства по заказу.

ОАО «Транспортная компания «Центр» создано в целях оказания автотранспортных услуг, что является основным направлением деятельности Общества и в настоящее время. Кроме того, Общество развивает свою деятельность в направлении оказания услуг по техническому обслуживанию автотранспорта.

ОАО «Транспортная компания «Центр» одно из устойчиво работающих предприятий грузового автотранспорта по Московской области.

Согласно Уставу (Приложение) основные виды деятельности ОАО «Транспортная компания «Центр»:

перевозка грузов;

транспортная экспедиция грузов;

техническое обслуживание и ремонт подвижного состава.

Преобладающий вид деятельности - грузоперевозки.

Основным направлением производственной деятельности предшественников и правопреемников, начиная с 1951 года и по настоящее время, является перевозка грузов для социальной сферы города Щёлково и области. Предметами перевозки являются строительные материалы, уборка и вывозка снега, мусора с территории города. Темпы грузоперевозок постоянно наращиваются, 2014 года доход от грузоперевозок составил 12837 тыс. рублей, перевезено грузов 164.3 тыс. тонн, грузооборот 1643,3 тыс т-км. В целях дальнейшего развития на предприятии постоянно совершенствуется материально- техническая база.

2. РАСЧЕТНО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

Для выполнения технологического расчета принимается группа показателей из задания на проектирования и исходные нормативы (принимаются из литературы /1/ и Приложения 1) технического обслуживания и ремонта автомобилей.

Исходные данные:

· тип подвижного состава (модель, марка автомобиля) -МАЗ-5550;

· среднесписочное количество автомобилей АТП - 200;

· среднесуточный пробег автомобилей, км - 120;

· категория условий эксплуатации -к1 = 0,87;

· природно-климатические условия эксплуатации -к3 = 1;

· количество рабочих дней в году работы АТП -305;

· продолжительность работы подвижного состава на линии, ч -8 ;

· время выхода подвижного состава на линию -8.00.

Таблица 2.1 Исходные данные

Марка автомобиля	Пробег с начала эксплуатации в долях от пробега до КР	Кол-во автомобилей
МАЗ-5550	менее 0,5 0,5 - 0,75 0,75 - 1,0 более 1,0	А1 = 150 А2 =30 А3 =10 А4= 10
ВСЕГО		А = 200

Таблица 2.2 Исходные нормативы для расчёта

Марка автомобиля	Нормативные пробеги, км			Нормативные трудоемкости, чел.-ч				Простой в ТО-ТР дни/1000	Простой в КР, дни
	LнТО-1	LнТО-2	LнКР	tнЕО	tнТО-1	tнТО-2	tнТР
МАЗ-5550	5000	20000	380000	1	8	24	2	1,73	24

2.1 КОРРЕКТИРОВАНИЕ ИСХОДНЫХ НОРМАТИВОВ

Корректирование исходных нормативов выполняется по приведенным ниже формулам. Значения коэффициентов корректирования принимаются из «Положения о техническом обслуживании и ремонта подвижного состава автомобильного транспорта».

Периодичность ТО-1 рассчитывается по формуле:

ТО-1 =LнТО-1 ∙ К1 ∙ К3 , км; (2.1)

ТО-1 =5000∙ 0.87∙ 1= 4350 км

где LнТО-1 - нормативная периодичность ТО-1, км;

К1 - коэффициент корректирования, учитывающий условия эксплуатации;

К3 - коэффициент корректирования, учитывающий природно-климатические условия.

Периодичность ТО-2 рассчитывается по формуле:

ТО-2 =LнТО-2 ∙ К1 ∙ К3 , км; (2.2)

ТО-1 =20000∙ 0.87∙ 1= 17400 км

где LнТО-2 - нормативная периодичность ТО-2, км.

Пробег до капитального ремонта рассчитывается по формуле:

КР =LнКР ∙ К1 ∙ К2 ∙ К3 , км; (2.3)

ТО-1 =380 000∙ 0.87∙ 1= 330 600 км

где LнКР - нормативный пробег до капитального ремонта, км;

К2 - коэффициент корректирования, учитывающий модификацию подвижного состава.

Для удобства составления графика постановки автомобилей на соответствующий вид технического воздействия, расчетные периодичности ТО-1 и ТО-2 и пробег до капитального ремонта следует скорректировать с учетом кратности со среднесуточным пробегом (LСС) и между собой.

Пто-1 ‗ LТО-1 (2.4)

LСС

Пто-1 ‗ 4350

= 36

где Пто-1 - величина кратности (округляется до целого числа).

Скорректированная по кратности величина периодичности ТО-1 принимает следующее значение:

LсТО-1 =LСС ∙ Пто-1

LсТО-1 = 120∙36 = 4320 км

Расчетная величина периодичности ТО-2 корректируется по кратности периодичности ТО-1

Пто-2 ‗ L (2.5)

Пто-2 ‗ 17400

4320 = 4

где Пто-2 - величина кратности (округляется до целого числа).

Скорректированная по кратности величина периодичности ТО-2 принимает следующее значение:

LсТО-2 =LсТО-1 ∙ Пто-2

LсТО-2= 4320 ∙ 4 =17280км

Расчетная величина пробега до капитального ремонта корректируется по кратности периодичности ТО-2

Пкр‗ L (2.6)

Пкр‗ 330600

17 280 = 19.13

где Пкр - величина кратности (округляется до целого числа).

Скорректированная по кратности величина пробега до капитального ремонта принимает следующее значение:

сКР =LсТО-2 ∙ ПКР

сКР= 17280 ∙ 19 = 328 320 км

Удельная продолжительность простоя подвижного состава АТП в техническом обслуживании и текущем ремонте рассчитывается по формуле:

ТО-ТР =dнТО-ТР ∙ К14 , дни/1000 км; (2.7)

ТО-ТР = 19∙4∙8+19∙2∙24+ 19∙2∙1.012 = 1.55, дни/1000 км;

где dнТО-ТР - нормативная удельная продолжительность простоя подвижного состава в ТО и ТР, дни/1000 км (принимается по табл. 2.2);

К14 - коэффициент корректирования продолжительности простоя в ТО и ТР в зависимости от пробега с начала эксплуатации.

Среднее значение коэффициента корректирования К14 рассчитывается по формуле:

К14(ср) ‗ А1 ∙ К14(1) + А2 ∙ К14(2) + А3 ∙ К14(3) + А4 ∙ К14(4)(2.8)

А1 + А2 + А3 + А4

К14(ср) ‗ 150 ∙ 1 + 30 ∙ 1 + 10∙ 1.12 + 10 ∙ 1.12

200 = 1.012

где А1, А2, А3, А4 - количество автомобилей, входящих в группу с одинаковым пробегом с начала эксплуатации (принимается по табл. 2.1.);

К14(1) …К14(4) - величины коэффициентов корректирования продолжительности простоя подвижного состава в ТО и ТР в зависимости от пробега с начала эксплуатации. Продолжительность пребывания подвижного состава в капитальном ремонте (dКР) принимается по таблице Приложения 2 без корректирования. Для автомобиля, работающего без прицепа или полуприцепа, расчетные трудоемкости единицы ТО (ЕО, ТО-1, ТО-2) и удельная трудоемкость текущего ремонта (ТР) на 1000 кмпробега определяются по нижеприведенным формулам. Значения трудоемкостей принимаются по табл. 2.2 исходных нормативов. Трудоемкость ежедневного обслуживания рассчитывается по формуле:

ЕО =tнЕО ∙ К2 ∙ К5 ∙ Км , чел.-ч.; (2.9)

ЕО = 1 ∙ 1,15 ∙ 1 ∙ 0,35 = 0.402 , чел.-ч.

где tнЕО - нормативная трудоемкость ЕО, чел.-ч;

К2 - коэффициент корректирования, учитывающий модификацию подвижного состава и организацию его работы;

К5 - коэффициент корректирования, учитывающий количество обслуживаемых и ремонтируемых автомобилей на АТП и количество технологически совместимых групп подвижного состава;

Км - коэффициент механизации работ ЕО, снижающих трудоемкость ЕО.

Коэффициент механизации работ ЕО рассчитывается по формуле:

Км‗ 100 - (См + Со) (2.10)

Км ‗ 100 - (50 + 15) ,

= 0.35

где См - % снижения трудоемкости за счет применения моечной установки (принимается равным 50-55%);

Со - % снижения трудоемкости путем замены обтирочных работ обдувом воздухом (принимается равным 10-15%).

Трудоемкости ТО-1 и ТО-2 рассчитывается по формулам:

ТО-1 =tнТО-1 ∙ К2 ∙ К5 ∙ Км , чел.-ч; (2.11)

ТО-1 =8∙ 1,15 ∙ 1 ∙ 0,35, = 3.22 чел.-ч;

ТО-2 =tнТО-2 ∙ К2 ∙ К5 ∙ Км , чел.-ч; (2.12)

ТО-2 =24∙ 1,15 ∙ 1 ∙ 0,35, = 9, 66 чел.-ч;

где tнТО-1 иtнТО-2 - нормативные трудоемкости соответственно ТО-1 и ТО-2, чел.-ч;

Км - коэффициент механизации работ технического обслуживания, снижающий трудоемкость (при поточном методе производства для ТО-1 принимается равным 0,8, для ТО-2 - равным 0,9; для тупикового метода принимается равным 1,0).

Сезонное обслуживание предназначено для перевода подвижного состава АТП на летний или зимний период эксплуатации. Сезонное обслуживание совмещается с очередным ТО-2, с увеличением трудоемкости работ ТО-2 на 20-50%. Трудоемкость сезонного обслуживания (СО) рассчитывается по формуле:

СО = tТО-2 ∙ ССО , чел.-ч; (2.13)

СО = 24 ∙ 0,2 =4.8 , чел.-ч;

где ССО - доля трудоемкости СО от трудоемкости работ ТО-2:

· 0,5 - для очень холодного и очень жаркого сухого климатических районов;

· 0,3 - для холодного и жаркого сухого климатических районов;

· 0,2 - для прочих климатических районов.

Трудоемкости общего (Д-1) и поэлементного (Д-2) диагностирования рассчитываются по формулам:

Д-1 =tТО-1 ∙ С1 , чел.-ч; (2.14)

Д-1 = 3,22 ∙ 0,8 = 2,55чел.-ч

Д-2 =tТО-2 ∙ С2 , чел.-ч; (2.15)

Д-2 = 9,66∙ 0 ,8 = 7,72 чел.-ч;

где tТО-1,tТО-2 - рассчитанные трудоемкости работ соответственно ТО-1 и ТО-2, чел.-ч;

С1, С2 - доля трудоемкости диагностических работ в общей трудоемкости работ соответственно ТО-1 и ТО-2 (составляет в долях от 0,3 до 1,6 и принимается по таблице Приложения 3).

Удельная трудоемкость текущего ремонта автомобилей рассчитывается по формуле:

ТР =tнТР ∙ К1 ∙ К2 ∙ К3 ∙ К4∙ К5 , чел.-ч/1000 км; (2.16)

ТР = 2 ∙ 1 ∙ 1 ∙1.1 ∙1,02∙ 1, = 2,24 чел.-ч /1000 км

где tнТР - нормативная удельная трудоемкость текущего ремонта, чел.-ч;

К4 - коэффициент корректирования нормативов удельной трудоемкости текущего ремонта в зависимости от пробега с начала эксплуатации.

Среднее значение коэффициента К4 рассчитывается по формуле:

К4‗ А1 ∙ К4(1) + А2 ∙ К4(2) + А3 ∙ К4(3) + А4 ∙ К4(4) (2.17)

А1 + А2 + А3 + А4

К4 ‗ 150 ∙ 1 + 30∙ 1 + 10 ∙ 1.1 + 10 ∙ 1.3

200 = 1.02

где А1 … А4 - количество автомобилей, входящие в группу с одинаковым пробегом с начала эксплуатации, ед. (таблица 2.1);

К4(1) … К4(4) - величины коэффициентов корректирования удельной трудоемкости текущего ремонта в зависимости от пробега с начала эксплуатации для соответствующих групп автомобилей (принимается по таблице Приложения 2).

Корректирование трудоемкости единицы ТО (ЕО, ТО-1, ТО-2) и ТР на 1000 км для прицепов и полуприцепов выполняется аналогично, как и для автомобилей-тягачей. Тогда расчетная трудоемкость единицы ТО данного вида для прицепного состава определяется по общей формуле:

(i)пр = tн(i)пр ∙ К2 ∙ К5 , чел.-ч; (2.18)

где tн(i) - нормативная трудоемкость единицы ТО данного вида (ЕО, ТО-1, ТО-2) для полуприцепа или прицепа, чел.-ч.

Расчетная удельная трудоемкость ТР на 1000 км пробега для прицепного оборудования автомобилей рассчитывается по формуле:

ТР(пр) =tнТР(пр) ∙ К1 ∙ К2 ∙ К3 ∙ К4 ∙ К5 , чел.-ч/1000 км; (только для прицепов и полуприцепов) (2.19)

где tнТР(пр) - нормативная удельная трудоемкость ТР на 1000 км пробега для прицепа или полуприцепа, чел.-ч/1000 км;

К1…К5 - коэффициенты корректирования.

По результатам выбора и расчетов показателей ТО и ремонта составляется таблица.

Таблица 2.3 Исходные и скорректированные нормативы ТО и ремонта

Наименование показателя	Условное обозначение	Единица измерения	Величина показателя
			нормативная	расчетная	принятая
Пробег до ТО-1	LТО-1	км	5000	4350	4400
Пробег до ТО-2	LТО-2	км	20000	17400	17000
Пробег до КР	LКР	км	360 000	330600	330 000
Трудоемкость ЕО	tЕО	чел.-ч	1	0.402	0.4
Трудоемкость ТО-1	tТО-1	чел.-ч	8	3.22	3
Трудоемкость ТО-2	tТО-2	Чел.-ч	24	9.66	10
Трудоемкость ТР	tТР	чел.-ч/1000 км	2	2.24	2.3
Трудоемкость СО	tСО	чел.-ч	24	4.8	5
Трудоемкость Д-1	tД-1	чел.-ч	1	2.55	3
Трудоемкость Д-2	tД-2	чел.-ч	8	7.72	8

.2.РАСЧЕТ КОЭФФИЦИЕНТОВ £т , £и И ГОДОВОГО ПРОБЕГА

Расчетный (планируемый) коэффициент технической готовности автомобиля (группы автомобилей, парка автомобилей) определяется из выражения:

£т‗ ______1___________________ (2.20)

+ Lсс (dТО-ТР / 1000 + dКР / LсрКР)

£т‗ ______1___________________ ,

+ 120 (1,55/ 1000+ 19/ 330 000)= 0,84

где Lсс - среднесуточный пробег автомобилей, км;

LсрКР - средневзвешенная величина пробега автомобилей до капитального ремонта, км;

dКР - продолжительность простоя автомобиля в капитальном ремонте, дни.

LсрКР = LКР ∙ (1 - (0,2 ∙ АКР) / А), км; (2.21)

срКР = 330 000 ∙ (1 - (0,2 ∙ 10) / 200) = 326700км;

где LКР - скорректированное значение пробега до капитального ремонта, км;

АКР - количество автомобилей, прошедших капитальный ремонт (принимается по заданию);

А - списочное количество автомобилей в АТП, ед.

Коэффициент использования автомобилей определяют с учетом режима работы АТП в году и коэффициента технической готовности подвижного состава по формуле:

£и‗ _ДРг_∙• Кн• £т (2.22)

Дкг

£и‗ 305∙• 0,97• 0,84 ,

= 0,81

где Дрг - количество рабочих дней в году АТП;

Кн - коэффициент, учитывающий снижение использования технически исправных автомобилей в рабочие для АТП дни по эксплуатационным причина (принимается в пределах 0,93 … 0,97).

Суммарный годовой пробег всех автомобилей в АТП рассчитывается по формуле:

∑ LГ = 365 ∙ А ∙ LСС ∙ £и , км (2.23)

∑ LГ = 365 ∙ 200 ∙ 120 ∙ 0,84 = 7 358 400 км;

где А - списочное количество автомобилей в АТП, ед.;

LСС - среднесуточный пробег автомобилей, км.

2.3 РАСЧЕТ ГОДОВОЙ ПРОИЗВОДСТВЕННОЙ ПРОГРАММЫ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ АВТОМОБИЛЕЙ

Число технических обслуживаний (ЕО, ТО-1, ТО-2, Д-1, Д-2, СО) определяется в целом по парку или по каждой группе автомобилей, имеющих одинаковую периодичность обслуживания. Количество ежедневных обслуживаний за год рассчитывается по формуле:

гео‗ ∑Lг_, обслуживаний (2.24)

LСС

Nгео‗ ∑ 7 358 400,

=61 320

Количество уборочно-моечных работ (УМР) за год рассчитывается по формуле:

· для грузовых автомобилей, самосвалов и автопоездов

гумр = (0,75 … 0,80) ∙ Nгео, обслуживаний; (2.25)

гумр = 0,75∙ 61 320 =45 990

· для легковых автомобилей и автобусов

гумр = (1,10 … 1,15) ∙ Nгео , обслуживаний (2.26)

Количество ТО-2 за год рассчитывается по формуле:

гто-2‗ ∑LГ , обслуживаний (2.27)

LсТО-2

Nгто-2= 7 358 400,

000 = 432

Количество ТО-1 за год рассчитывается по формуле:

гТО-1 ‗ ∑LГ_Nгто-2 , воздействий (2.28)

LТО-1

NгТО-1 ‗ 7 358 400_- 432= 1240

4400

Количество общего диагностирования (Д-1) за год рассчитывается по формуле:

гд-1 =1,1 ∙ Nгто-1 +Nгто-2 , обслуживаний (2.29)

гд-1 =1,1 ∙ 432+432 = 907

Количество поэлементного диагностирования (Д-2) за год рассчитывается по формуле:

гд-2 = 1,2 ∙ Nгто-2 , воздействий (2.30)

гд-2= 1,2 ∙ 432 =518,

Количество сезонных обслуживаний за год рассчитывается по формуле:

Nгсо = 2 ∙ А , обслуживаний.

Nгсо = 2 ∙ 200 =400

.4 РАСЧЕТ СМЕННОЙ ПРОГРАММЫ ПО ВИДАМ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И ДИАГНОСТИКИ

Для расчета сменной программы по видам ТО необходимо принять количество рабочих дней в году и количество смен работы для каждой зоны ТО (смены работы зон ТО могут быть 1, 2 или 3 смены). Режим работы зоны уборочно-моечных работ (УМР), как правило, равен режиму работы АТП, в то время, как режим работы зон ТО и ТР может от него отличаться (эти зоны могут работать по 5-, 6- или 7-дневной рабочей неделе; т.е. 250 рабочих дней в году). Рекомендации по принятию рабочих дней в году и количества смен работы зон ТО и ТР.

Сменная программа рассчитывается по видам ТО МАЗ-5550 по общей формуле:

см‗ __Nгj__ , обслуживаний (2.31)

Дрг ∙ Ссм

Nсм‗ __1240__

∙ 1=4,06 (4)

где Nгj - годовая программа по соответствующему виду ТО и диагностики (ЕО, УМР, ТО-1, ТО-2, Д-1, Д-2);

Дрг - количество рабочих дней в году соответствующей зоны ТО или постов диагностики (принимается по Приложению 4);

Ссм - число смен работы соответствующей зоны ТО или постов диагностики (принимается по Приложению 4).

По результатам расчета сменной программы по каждому виду ТО и диагностики принимается метод организации производства в соответствующей зоне ТО или постах диагностики. Рекомендуется принять поточный метод производства ТО, если сменная программа видов ТО составляет:

· для зоны ЕО - 50 и более обслуживаний;

· для зоны ТО-1 - 12-15 и более обслуживаний;

· для зоны ТО-2 - 5-7 и более обслуживаний.

При сменной программе в соответствующих зонах ТО менее указанных выше величин, рекомендуется к применению тупиковый метод производства.

В соответствии с данными рекомендациямидля зоны ТО-1 выбираем тупиковый метод производства.

.5 РАСЧЕТ ГОДОВОГО ОБЪЕМА РАБОТ

Годовой объем (годовая трудоемкость) работ по АТП определяется в человеко-часах и включает в себя объемы работ по ТО (ЕО, ТО-1, ТО-2, Д-1, Д-2, СО), текущему ремонту, а также объем работ по участкам текущего ремонта.

Годовая трудоемкость ежедневного обслуживания рассчитывается по формуле:

ТгЕО = tЕО ∙NгУМР , чел.-ч. (2.32)

ТгЕО = 0,4 ∙ 45990 =18 396 чел.-ч

При определении годовых объемов работ для зон ТО-1 или ТО-2, необходимо учитывать дополнительную трудоемкость сопутствующего текущего ремонта, объем которого не должен превышать 15-20% трудоемкости соответствующего вида ТО. И, соответственно, годовой объем работ ТР по ТП должен быть уменьшен на тот же объем ремонтных работ сопутствующего текущего ремонта.

Годовая трудоемкость ТО-1 рассчитывается по формуле:

ТгТО-1 = tТО-1 ∙NгТО-1 + Тгсоп.ТР(1) , чел.-ч. (2.33)

ТгТО-1 = 3 ∙ 1240 + 558 = 4 278чел.-ч

где Тгсоп.ТР(1) - годовая трудоемкость сопутствующего текущего ремонта при проведении работ ТО-1, чел.-ч.

Годовая трудоемкость работ сопутствующего текущего ремонта при проведении ТО-1 рассчитывается по формуле:

Тгсоп.ТР(1) = tТО-1 ∙NгТО-1 ∙ Стр , чел.-ч; (2.34)

Тгсоп.ТР(1) = 3 ∙ 1240∙ 0.15 =558 , чел.-ч;

где Стр - регламентированная доля сопутствующего ТР при проведении работ ТО-1 (принимается равной 0,15 … 0,20).

Годовая трудоемкость ТО-2 рассчитывается по формуле:

ТгТО-2 = tТО-2 ∙NгТО-2 + Тгсоп.ТР(2) , чел.-ч; (2.35)

ТгТО-2 = 10 ∙ 432 + 78 = 4398 чел.-ч;

где Тгсоп.ТР(2) - годовая трудоемкость сопутствующего текущего ремонта при проведении работ ТО-2, чел.-ч.

Тгсоп.ТР(2) = tТО-2 ∙ NгТО-2 ∙ Стр , чел.-ч; (2.36)

Тгсоп.ТР(2) = 10 ∙ 432 ∙ 0.2 , = 78 чел.-ч

где Стр - регламентированная доля сопутствующего ТР при проведении работ ТО-2 (принимается равной 0,15 … 0,20).

Годовые трудоемкости общего и поэлементного диагностирования соответственно рассчитываются по формулам:

ТгД-1 = tД-1 ∙NгД-1 , чел.-ч (2.37)

ТгД-1 = 2∙ 907= 1 814чел.-ч,

TгД-2= tД-2 ∙ NгД-2 , чел.-ч. (2.38)

TгД-2= 8 ∙ 518 = 4114 чел.-ч.

Годовая трудоемкость сезонного обслуживания автомобилей рассчитывается по формуле:

гСО =tСО ∙ 2 ∙ А, чел.-ч (2.39)

гСО = 5∙ 2 ∙ 200 =2000 чел.-ч;

где А - списочное количество автомобилей в АТП, ед.

Общая годовая трудоемкость для всех видов ТО рассчитывается по формуле:

∑ТгТО = ТгЕО + ТгТО-1 + ТгТО-2 + ТгСО , чел.-ч.

∑ТгТО = 18 396 + 4 278 + 4398 + 2000 = 29 072чел.-ч.

Годовая трудоемкость текущего ремонта (ТР) рассчитывается по формуле:

ТгТР ‗ _∑LГ_ .tТР - ( Тсоп.ТР(1) + Тсоп.ТР(2) ) , чел.-ч. (2.40)

ТгТР ‗ _7 358 400_ . 2.3- ( 558+ 78 ) = 16 288чел.-ч

где ∑Lг - общий годовой пробег автомобилей АТП, км.

Годовая трудоемкость работ в зоне ТР или в производственных ремонтных цехах (участках) рассчитывается по формуле:

Тгзона ТО-1 (участка) = (ТгТО∙ С) / 100, чел.-ч; (2.41)

Тгзона ТО-1 (участка) = (4278∙50) / 100, = 8 556 чел.-ч;

где С - доля постовых работ ТР или цеховых (участковых) работ в % от общего объема текущего ремонта.

Общий объем работ по техническим воздействиям и ремонту на подвижной состав автотранспортного предприятия составит:

∑ТгТО-ТР = ∑ТгТО + ТгТР , чел.-ч. (2.42)

∑ТгТО-ТР = 29 072 + 16 288 = 45 360чел.-ч.

.6 РАСЧЕТ ЧИСЛЕННОСТИ ИСПОЛНИТЕЛЕЙ НА УЧАСТЕ ПО ПРОВЕДЕНИЮ ПЕРВОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ (ТО-1) АВТОМОБИЛЯ МАЗ-5550

К производственным рабочим относятся исполнители работ различных зон и участков, непосредственно выполняющие работы по ТО и ремонту подвижного состава АТП. При таком расчете различают технологически необходимое (явочное) и штатное (списочное) число рабочих.

Технологически необходимое число исполнителей работ по проведению первого технического обслуживания (ТО -1) автомобиля МАЗ-5550 рассчитывается по формуле:

РТ = Тг / ФРМ , человек; (2.43)

РТ = 4278 / 2440 = 2 человека;

где Тг - годовая трудоемкость соответствующей зоны ТО, ТР, цеха (участка),

ФРМ - годовой производственный фонд времени рабочего места, ч.

Штатное число исполнителей работ рассчитывается по формуле:

РШ = Тг / ФПР , человек; (2.44)

РТ = 45 360 / 2440 = 19 человек;

где ФПР - годовой производственный фонд времени одного производственного рабочего, ч.

3. ОРГАНИЗАЦИОННЫЙ РАЗДЕЛ

Целью данного раздела дипломного проекта является разработка вопросов организации работы объекта проектирования. В этой части дипломного проекта решаю следующие задачи:

· выбор метода организации производства ТО и ТР в СТО;

· выбор метода организации технологического процесса на объекте проектирования;

· схема технологического процесса на объекте проектирования;

· выбор режима работы производственных подразделений АТП;

· расчет количества постов в зонах ТО и ТР или постов диагностики (если это предусмотрено заданием на курсовое проектирование);

· расчет количества линий в зонах ТО (если это предусмотрено заданием на курсовое проектирование);

· распределение исполнителей работ по специальностям и квалификации;

· подбор технологического оборудования, технологической и организационной оснастки;

· расчет производственной площади объекта проектирования.

.1 ВЫБОР МЕТОДА ОРГАНИЗАЦИИ ПРОИЗВОДСТВА ТО И ТР В СТО

Среди прочих существующих методов организации производства ТО и ремонта автомобилей в настоящее время наиболее прогрессивным является метод, основанный на формировании ремонтных подразделений по технологическому принципу.

1. Управление процессом ТО и ремонта подвижного состава в СТО осуществляется главным инженером.

2. Организация ТО и ремонта в АТП основывается на технологическом принципе формирования производственных подразделений (комплексов), при котором каждый вид технического воздействия (ЕО, ТО-1, ТО-2, Д-1, Д_2, ТР автомобилей, ремонт агрегатов) выполняется специализированными подразделениями.

. Подразделения (бригады, участки и исполнители), выполняющие однородные виды технических воздействий, для удобства управления ими объединяются в производственные комплексы:

--- комплекс технического обслуживания и диагностики (ТОД);

-- комплекс текущего ремонта (ТР);

-- комплекс ремонтных участков (РУ).

. Подготовка производства (комплектование оборотного фонда, доставка агрегатов, узлов и деталей на рабочие места и с рабочих мест, обеспечение рабочим инструментом, перегон автомобилей в зонах ожидания ТО и ремонта и т.д.) осуществляется централизованно комплексом подготовки производства (КПП).

5. Обмен информацией между отделом управления и всеми производственными подразделениями базируется на двусторонней диспетчерской связи, средствахавтоматики и телемеханики.

Схема централизованного управления производством и пример схемы управления объектом проектирования при методе технологических комплексов приведена в Приложении 4 Методических указаний

.2 ВЫБОР МЕТОДА ОРГАНИЗАЦИИ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ТО И ТР В СТО

Техническую службу возглавляет главный инженер АТП, которому подчинено несколько самостоятельных в функциональном отношении подразделений. Количество таких подразделений зависит от мощности и назначения предприятия, а также от принятой организационной структуры управления.

Ведущая роль среди всех технических подразделений АТП принадлежит производственному отделу (мастерским), которому подчинены все технические зоны, участки и цехи с рабочими. Оперативное руководство всеми работами отдел осуществляет через сменного технического диспетчера производства. На предприятиях автомобильного транспорта получила распространение централизованная система управления технической службой, которая является прообразом автоматизированной подсистемы управления всего АТП в целом. Она предусматривает четкое разделение административных и оперативных функций руководящего персонала и сосредоточение всей оперативной работы в центре управления производства (ЦУП).

Центр управления производством состоит из двух групп: группы оперативного планирования, куда входят технические диспетчеры производства, и группы обработки и анализа информации, которая имеет тесную оперативную связь с другими отделами АТП. ЦУП предусматривает проведение работ, основанных на технологическом принципе формирования производственных подразделений. При этом каждый вид технических воздействий выполняет специализированная бригада или участок. Бригада и участки, выполняющие однородные по характеру работы, объединяются в производственные комплексы.

При центре управления производством созданы пять самостоятельных комплексов: диагностики, технического обслуживания (включая ЕО, ТО-1, ТО-2), текущего ремонта и ремонтных участков (цехов) и, наконец, комплекса подготовки производства. В состав каждого комплекса входит несколько бригад и участков. Так в состав комплекса подготовки производства включается участок комплектации (подбор оборотного фонда, запасных частей) и промежуточный склад.

В функции отдела технического контроля (ОТК) входит проверка качества работ, выполняемых рабочими производственного отдела, а также контроль за техническим состоянием всех автомобилей независимо от их места нахождения. ОТК в административном отношении подчиняется либо главному инженеру, либо директору предприятия. Последнее предпочтительней, так как это повышает авторитет ОТК и создает его работникам более благоприятные условия для работы. Важным этапом в организации ОТК является подбор кадров, при котором должен действовать принцип: превосходство знания контролирующего над знаниями контролируемого. Работник ОТК должен хорошо знать технологический процесс, уметь не только обнаружить дефекты продукции, но и установить причину их появления, а также участвовать в разработках мероприятий по повышению качества выпуска изделий.

3.3 ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ОБЪЕКТА ПРОЕКТИРОВАНИЯ

В данном параграфе раскрываю содержание технологического процесса на объекте проектирования необходимо вкратце.

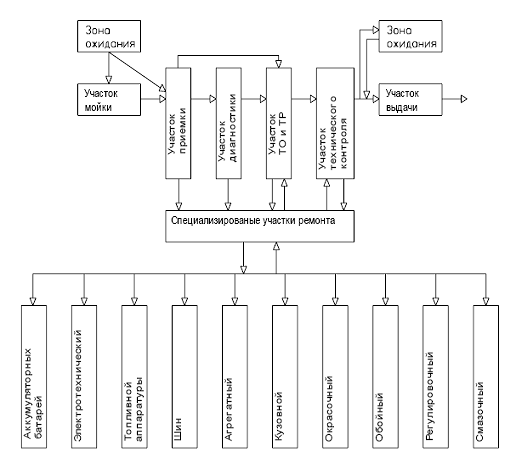

Организация производственного процесса СТО

3.4 ВЫБОР РЕЖИМА РАБОТЫ ПРОИЗВОДСТВЕННЫХ ПОДРАЗДЕЛЕНИЙ СТО

Работа производственных подразделений, занятых на СТО техническим обслуживанием, диагностикой и текущим ремонтом, должна быть согласована с режимом работы автомобилей на линии. При назначении их режима работы следует исходить из требований, выполнять большие объемы работ по ТО и ремонту в межсменное время.

При выборе режима работы производственных подразделений необходимо установить для каждого подразделения (см. подраздел 2.4):

--количество рабочих дней в году подразделения305;

число смен работы в сутки подразделения 1 смена;

продолжительность смены подразделения 8 часов;

в какую смену работает подразделение 1 смена;

время начала и окончания работы производственного подразделения 8.00-16.00.

Количество рабочих дней в году для производственных подразделений (Дрг = 250, 305 или 365 дней) принимается по режиму работы автомобилей на линии и по количеству рабочих дней в году АТП. Время начала и окончания рабочих смен устанавливается на основании принятого количества рабочих дней в году, что позволяет определить продолжительность смены (Тсм) и количество рабочих дней в неделю.

Для наглядного представления принятых решений следует составить сводную таблицу режимов работы производственных подразделений (ТО, ТР, производственных участков) и совместить их с графиком работы автомобилей на линии. Пример графика представлен в Приложении 7 Методических указаний.

Количество рабочих дней в году -305

Режим работы производственных подразделений (ТО, ТР, производственных участков) и выхода автомобилей происходит в одну смену. Тс = 8 часов

Рабочие смены	1 смена	2 смена	3 смена
Зона ЕО	((((((((((((((((((((((((((((((
Зона ТО-1	(((((((((((((((((((((((((((((
Зона ТО-2	((((((((((((((((((((((((((((((
Зона Д-1	((((((((((((((((((((((((((((((
Зона Д-2	((((((((((((((((((((((((((((((
Зона ТР	((((((((((((((((((((((((((((((
Склады	((((((((((((((((((((((((((((((
Ремонтные цеха	((((((((((((((((((((((((((((((
Автомобили на линии	((((((((((((((((((((((((((((((

3.5 РАСЧЕТ КОЛИЧЕСТВА ПОСТОВ В ЗОНАХ ТО И ТР И ПОСТОВ ДИАГНОСТИКИ

Данный параграф дипломного проекта выполняется только по заданию на проектирование (проект зоны ТО, ТР, диагностики). Для проектов по производственным участкам (цехам) эта задача не решается.

Для проектов по техническому обслуживанию выполняется расчет количества постов и линий, для проектов по зоне текущего ремонта и диагностике - производится расчет количества постов.

1. Количество постов рассчитывается по формуле (при организации процесса ТО -2 на тупиковых универсальных или специализированных постах):

Пто‗τп_ (3.1)

Пто‗ 680=4

где τп - такт поста, т.е. время обслуживания автомобиля на посту, мин;

R - ритм производства, т.е. время одного обслуживания, мин.

Такт поста рассчитывается по формуле:

τп ‗ ∑Тгто ∙ 60 ∙ КН_+ t, мин (3.2)

Nгто ∙ Р ∙ КИ

τп ‗ 8676 ∙ 60 ∙ 0.8_+ 3= 141 мин;

∙ 2 ∙ 0,9

где ∑Тгто - годовая трудоемкость постовых работ зоны (ТО-1 или ТО-2), чел.-ч, (принимается по результатам расчетов годовой трудоемкости ТО-1 или ТО-2 подраздела 2.5 пояснительной записки);

КН - коэффициент неравномерности загрузки постов (принимается по Приложению Методических указаний);

Nгто - годовая программа по ТО-1 или ТО-2, обслуживаний (см. расчеты);

Р - числен сть одновременно работающих на посту (принимается по приложению Методических указаний);

КИ - коэффициент использования рабочего времени поста (принимается по приложению Методических указаний);

t - время установки автомобиля на пост и съезд с поста (1…3 мин).

Ритм производства рассчитывается по формуле:

R‗ tСМ ∙ ССМ ∙ 60 , мин (3.3)

NСМТО

R‗ 8∙ 1 ∙ 60 , =680 мин;

где tСМ - продолжительность работы зоны ТО за одну смену, ч (принимается: 8 часов при 5-дневной рабочей неделе и 7 часов - при 6-дневной);

ССМ - число смен (принимается в соответствии с выбором режима работы производственных подразделений согласно расчетов п.3.4);

NСМТО - сменная программа ТО-2, обслуживаний.

2. Количество линий ТО-1 или ТО-2 рассчитывается по формуле (при организации производственного процесса поточным методом):(Не применяется)

Нл ‗ _r_ (3.4)

где r - такт линии, т.е. время между очередным перемещением автомобиля с

Поста на пост, мин;

R - ритм производства, т.е. время одного обслуживания, мин.

Такт линии рассчитывается по формуле:

‗ ∑Тгто ∙ 60 + L + а , мин (3.5)

Nгто ∙ Р ∙ н Y

где ∑Тгто - годовая трудоемкость постовых работ зоны ТО-1 или ТО-2, чел.-ч (принимается по результатам расчетов годовой трудоемкости);

Nгто - годовая программа по ТО-1 или ТО-2, обслуживаний;

Р - число одновременно работающих на посту (принимается по Приложению

Методических указаний);

н - число постов на поточной линии (для зон ТО = 3…5);

L - габаритная длина автомобиля (автопоезда), м;

а - интервал между автомобилями, м (1,2…2,0 м);

Y - скорость конвейера, м/мин (10…15 м/мин).

Ритм производства рассчитывается по формуле:

R‗ tсм ∙ Ссм ∙ 60 , мин (3.6)

Nсм

где tсм - продолжительность работы зоны То- или ТО-2 за одну смену (8 часов

При 5-дневной рабочей неделе, 7 часов - при 6-дневной);

Ссм - число смен (принимается в соответствии с выбором режима работы

Зоны ТО-1 или ТО-2, согласно п. 3.4);

Nсм - сменная программа зоны ТО- или ТО-2, обслуживаний.

3. Расчет количества линий зоны ЕО производится по формуле:

Рл = r/R (3.7)

Рл = 12 / 10 = 1.2, (1 пост)

где r - такт линии, т.е. время между очередным перемещением автомобиля с Поста на пост, мин;

R - ритм производства, т.е. время одного обслуживания, мин.

Такт линии ЕО рассчитывается по формуле:

= 60 / N, мин; (3.8)

= 60 / 5 = 12 мин;

где N - производительность моечной установки, авт./ч.

Ритм производства зоны ЕО рассчитывается по формуле:

‗ tсм ∙ Ссм ∙ 60 , мин; (3.9)

Nсмео

R‗ 8 ∙ 1 ∙ 60 =10 мин;

где tсм - продолжительность работы зоны ЕО за одну смену (8 часов при 5-дневнойрабочей неделе, 7 часов - при 6-дневной);

Ссм - число смен (принимается в соответствии с выбором режима работы, п.3.4);

Nсмео - сменная программа по ЕО, обслуживаний.

.Расчет количества постов зон ТРпроизводится по единой формуле:

Р ‗ _____ Тг ∙ Кн _____ (3.10)

Др ∙ tсм ∙ Ссм ∙ Р ∙ Ки

Р ‗ _____16288 ∙ 0.8_____

∙ 8 ∙ 1 ∙ 3 ∙ 0.9 = 1.88 (2) пост

где Тг - годовая трудоемкость постовых работ в зоне ТР или годовая трудоемкость общей или поэлементной диагностики чел.-ч;

Др - число рабочих дней в году зоны ТР или Д-1, Д-2 за одну смену (принимается по данным п.3.4);

tсм - продолжительность работы зоны ТР или Д-1, Д-2 за одну смену (принимается по данным п.3.4);

Ссм - число смен в сутки (принимается по данным п.3.4);

Р - численность одновременно работающих на посту (принимается по Приложению 14 Методических указаний);

Кн - коэффициент неравномерности загрузки постов (принимается по Приложению 13 Методических указаний);

Ки - коэффициент использования рабочего времени поста (принимается по Приложению 13 Методических указаний).

Резервное количество постов (постов подпора или ожидания) зоны текущего ремонта рассчитывается по формуле:

През = (К - 1) ∙ п (3.11)

През = (1.5 - 1) ∙ 3 = 1.5 (2) поста

где К - коэффициент, учитывающий неравномерность поступления автомобилей в зону ТР (для крупных АТП К = 1,2, для небольших АТП К = 1,5).

.6 РАСПРЕДЕЛЕНИЕ ИСПОЛНИТЕЛЕЙ РАБОТ ПО СПЕЦИАЛЬНОСТЯМ И КВАЛИФИКАЦИИ

Общее количество исполнителей работ на объекте проектирования, полученное расчетным путем в п. 2.6, необходимо распределить по специальностям (видам работ) и по квалификации.

В проектах по зонам технического обслуживания, количество исполнителей для каждого вида работ определяется с учетом примерного распределения общего объема работ по ТО-1 или ТО-2 (см. Приложение 3 Методических указаний). Результаты расчета и принятое количество исполнителей работ различных специальностей с учетом возможного совмещения профессий представляется в виде таблицы.

Таблица 3.1 Распределение исполнителей работ в зоне ТО-1 по специальностями квалификации

Виды работ	Распределение трудоемкости		Количество исполнителей		Разряд (квалификация)
	%	чел.-ч	расчетное	принятое
Диагностические	10	2	2	1	5
Крепежные	25	4	4	3	4
Регулировочные	25	4	4	4	4
Электротехнические	10	2	2	2	4
По системе питания	10	2	2	2	5
Шинные	10	2	2	1	3
Смазочные, заправочные, очистительные	10	2	2	2	3
ИТОГО	100	18	18	16

В проектах по зоне текущего ремонта (ТР), количество исполнителей работ для отдельных видов работ определяется с учетом распределения постовых работ ТР (см. Приложение 3 Методических указаний). Результаты расчета и принятое количество исполнителей с учетом их возможного совмещения представляется в виде таблицы.

Таблица 3.2 Распределение исполнителей в зоне ТР по специальностям и квалификации

Виды работ	Распределение трудоемкости		Количество исполнителей		Разряд (квалифи- кация)
	%	чел.-ч	расчетное	принятое
Диагностические	35	1	1	1	6
Регулировочные	25	1	1	1	4
Разборочно-сборочные	25	1	1	1	5
Сварочно-жестяницкие	15	1	1	1	4
ИТОГО	100	4	4	4

3.7. ПОДБОР ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ

К технологическому оборудованию относят стационарные, передвижные и переносные стенды, станки, приборы и приспособления. В большинстве случаев оборудование, необходимое по технологическому процессу для проведения работ на постах зон ТО, ТР, диагностирования, а также на участках и цехах АТП, принимается в соответствии с технологической необходимостью выполняемых с его помощью работ. Номенклатура и количество технологического оборудования производственных участков АТП должны приниматься по «Табелю технологического оборудования и специализированного инструмента для АТП» и по таблицам, приведенным в / 4 /.

Кроме того, для проектируемого участка АТП необходимо подобрать технологическую оснастку, в которую входят различные инструменты и приспособления, необходимые для производства работ (ключи для разборки-сборки агрегата, молотки, щупы для регулировки зазоров в сочленениях и т.д.). А также следует подобрать организационную оснастку (столы, верстаки, шкафы для хранения, урны для обтирочных материалов и т.д.).

Принятое технологическое оборудование, технологическая и организационная оснастка сводятся в таблицы по прилагаемым формам.

Таблица 3.3 Технологическое оборудование

№ п/п	Наименование оборудования	Модель, тип, ГОСТ	Краткая техническая информация	Завод изготовитель
1	Воздухораздаточная автоматическая колонка	ЦКБ С-401	Стационарная, автоматическая; давление подводимого воздуха 5. .8 кгс/см2; пределы измерения по шкале от 1,5 до 6,5 кгс/см2, цена деления шкалы 0,1 кг/см2	Бежецкий завод "Автоспецоборудования"
2	Наконечник с манометром для воздухораздаточного шланга	458	Ручной, универсальный; предел измерения давления 6 кг/см2; цена деления шкалы манометра 0,2 кг/см2.	То же
3	Установка для заправки трансмиссионным маслом	3161	Стационарная, погружная, с автоматическим режимом работы; производительность через два рукава не менее 12 л/мин	Череповецкий завод автоспецоборудования "Красная звезда"
4	Маслораздаточная колонка с насосной установкой	376М3	Стационарная, погружная с автоматическим режимом работы; производительность 8-12 л/мин	То же
5	Передвижной солидолонагнетатель с электрическим приводом и бункером	390	Передвижной, с электроприводом; максимально развиваемое давление 400 кг/см2; производительность 150 г/мин; полезная емкость бункера	Кочубеевский завод "Автоспецоборудование"
6	Гайковерт для гаек колес грузовых автомобилей и автобусов	И-303М	Передвижной, электромеханический, инерционно-ударного действия; крутящий момент затяжки гайки при первом положении нагрузки 50-60 кгс∙м	Гремячинский завод "Автоспецоборудование"
7	Гайковерт для гаек стремянок рессор (канавный)	И-314	Максимальный крутящий момент 82 кгс∙м	Читинский завод "Автоспецоборудование"
8	Универсальный прибор для проверки рулевого управления автомобилей	НИИАТ К-402	Ручной, механический, универсальный; диапазон измерений; по шкале люфтомера 25 - 0 - 25о, по шкалам динамометра до 2 кгс	Казанский ОЭЗ "Автоспецоборудование"
9	Баллонный ключ	535М	-	Казанский ОЭЗ "Автоспецоборудование"
10	Приспособление для регулировки клапанов двигателя	И801.06.000	Трубчатый ключ, совмещенный с отверткой	-
11	Набор автомеханика (большой)	И-148	Содержит 44 предмета. Размеры ключей, мм - от 7 до 32
12	Комбинированные пассатижи	Пассатижи 7814.0161 1Х9 ГОСТ 17438 - 72	-	-
13	Слесарный стальной молоток	Молоток 7850-0053 Ц 12ХР ГОСТ 2310-70	Номинальная масса 500г	-
14	Слесарное зубило	Зубило 2810-0189 ГОСТ 7211-72	B=16 L=160	-
15	Набор щупов №2	Щупы №2 ГОСТ 882-75	Толщина пластин щупов 0,02-0,10; 0,15-0,50мм	-
16	Измерительная металлическая линейка	Линейка 1-150 ГОСТ 427-75	-	-
17	Комплект прибора и инструмента для технического обслуживания аккумуляторных батарей	Э-401	Переносной, состоит из 15 предметов	Новгородский ОЭЗ "Автоспецоборудование"
18	Волосяная кисть	ГОСТ 10597-70	-	-
19	Шлифовальная бумажная шкурка	ГОСТ 6456-75	-	-
20	Обтирочная ветошь	ГОСТ 5354-74	-	-
21	Слесарный верстак	ОРГ-1468-01-060А	-	Собственного изготовления
22	Ларь для обтирочных материалов	ОГ.03-000	-	То же
23	Ларь для отходов	ОГ.16-000	-	То же

Таблица 3.4 Технологическая оснастка

Наименование	Модель или тип	Количество
Подъемник	П133	1

Таблица 3.5 Организационная оснастка

Наименование	Тип или модель	Габаритные размеры, мм	Количество
Ларь для обтирочных материалов	2249	800×400×60	1
Ларь для отходов	2240	800×400×60	1
Ларь для обтирочных материалов	2249	800×400×60	1
Ящик с песком		500×400	1

.8 РАСЧЕТ ПРОИЗВОДСТВЕННОЙ ПЛОЩАДИ

Расчёт площади участкапо техническому обслуживанию текущему обслуживанию № 1(ТО-1)автомобиля МАЗ-5550рассчитывается по формуле:

цеха = fоборуд. ∙ Кп , м2 (3.12)

Fцеха = 14 ∙ 3 = 42 м2 ;

где fоборуд. - суммарная площадь горизонтальной проекции технологического оборудования и организационной оснастки, м2;

Кп - коэффициент плотности расстановки оборудования.

Суммарная площадь оборудования принимается по данным таблиц 3.3 и 3.5, а коэффициент плотности расстановки оборудования - по таблице 3.6.

Площадь зон ТО, ТР и диагностики (Д-1 или Д-2) рассчитывается по формуле (при организации ТО на тупиковых универсальных или специализированных постах):

зоны = (fавтом. ∙ п +fоборуд.) ∙ Кп , м2 (3.13)

где fавтом. - площадь автомобиля в плане, м2;

п - количество постов (по расчетам);

fоборуд. - суммарная площадь оборудования зоны, м2;

Кп - коэффициент плотности расстановки оборудования.

При поточном методе технического обслуживания площадь зоны ТО рассчитывается по формуле:

зоны = Л ∙ В , м2 (3.14)

где Л - длина зоны ТО, м;

В - ширина зоны ТО, м.

Длина зоны ТО рассчитывается по формуле:

Л = Lлинии + 2 ∙ а1 , м (3.15)

где Lлинии - рабочая длина линии ТО, м;

а1 - расстояние от автомобиля до наружных ворот (1,2 … 2,0 м).

Рабочая длина линии ТО рассчитывается по формуле:

Lл = fавт. ∙ п + а ∙ (п - 1), м (3.16)

где fавт. - габаритная длина автомобиля, м;

п - число постов;

а - расстояние между автомобилями (1,5 … 2,0 м), м.

Окончательно площадь зон ТО и ТР и постов диагностики обычно корректируется и устанавливается с учетом того, что при строительстве широко используются унифицированные типовые секции и пролеты, а также типовые конструкции и детали, изготовленные серийно заводами стройматериалов.

Производственные здания выполняются с сеткой колонн, имеющих одинаковый для всего здания шаг, равный 6 или 12 м; одинаковый размер пролетов с модулем 6 м( 6, 12, 18, 24, 30, 36, 42, 48 м).

Окончательно принимаемая площадь проектируемого участка (зоны ТО или ТР) должна быть уточнена по размерам согласно «Типовых проектов организации труда на производственных участках АТП» / 4 /.

Отступление от расчетной площади при проектировании любого производственного помещения АТП допускается в пределах ±20% для помещений площадью до 100 м2 и ±10% - для помещений свыше 100 м2.

Таблица 3.6 Коэффициенты плотности расстановки оборудования

Наименование	Значение Кп
Зоны технического обслуживания и ремонта	4 - 5
Кузнечно-рессорный, деревообрабатывающий участки	4,5 - 5,5
Сварочный, жестяницкий, арматурный участки	4 - 5
Моторный, агрегатный, шиномонтажный, вулканизационный, малярный участок, участок ОГМ	3,5 - 4,5
Слесарно-механический, медницкий, аккумуляторный, электротехнический, карбюраторный, обойный участки	3 - 4
Для всех остальных участков	3 - 4

4. ТЕХНОЛОГИЧЕСКАЯ КАРТА

Для наиболее рациональной организации работ по ТО, ремонту и диагностированию автомобилей, его агрегатов и систем составляются различные технологические карты. На их основе определяются объемы работ по техническим воздействиям, а также производится распределение работ (операций) между исполнителями.

Любая технологическая карта является руководящей инструкцией для каждого исполнителя и кроме того, служит документом для технического контроля выполнения обслуживания или ремонта автомобиля и его агрегатов и узлов.

В технологических картах указывают перечень операций, место их выполнения, применяемое оборудование и инструмент, норму времени на операцию, краткие технические условия на выполнение работ.

Формулировка операций и переходов должна указываться в строгой технологической последовательности, кратко, в повелительном наклонении (например: «установить автомобиль на пост, открыть капот» или «отвернуть болты крепления поддона картера ДВС, снять поддон» и т.д.).

В соответствии с индивидуальным заданием необходимо разработать технологический процесс ТО, ТР автомобиля (агрегата), либо одну из операций по этим воздействиям.

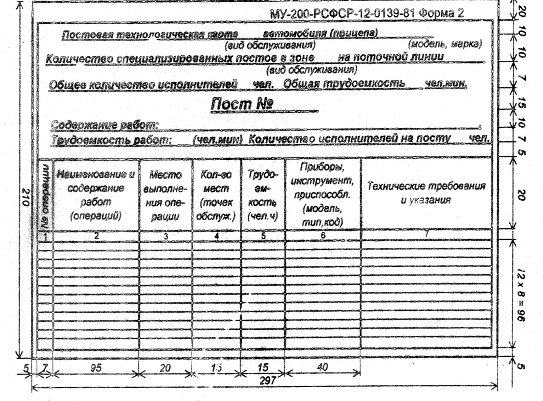

Технологический процесс ТО и диагностики оформляется в виде операционно-технологической или постовой технологической карты и выполняется по форме, указанной в Приложении 8 методических указаний.

Технологический процесс ТР топливной аппаратуры, разборочно-сборочные, вулканизационные, шинные, аккумуляторные, сварочные и другие работы выполняются по форме.

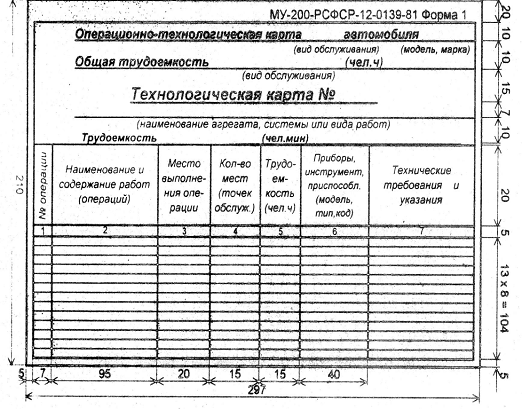

МУ-200-РСФСР-12-0139-81 Форма 1

Операционно-технологическая карта ТО -1 автомобиля__МАЗ-5550__ . (вид обслуживания) (модель, марка) Общая трудоёмкость ТО чел.-ч 1__________. (вид обслуживания) . Технологическая карта № 1 . Техническое обслуживание ТО-1 (наименование агрегата, системы или вида работ) Трудоёмкость 480 (чел.-мин)

№ выполняемых работ	Наименование и содержание работ	Место выполнения обслуживания	Количество мест обслуживания	Приборы, инструменты, приспособления, модель, тип	Технические требования и указания
1	Осмотреть автомобиль и проверить при этом состояние кабины, платформы, стекол, зеркал заднего вида, оперения, окраски, номерных знаков и зеркал заднего вида	Сверху, спереди, сзади	-	-	Стекла кабины, фар, подфарников, указателей поворотов должны быть целыми. Доски платформы не должны иметь трещин и изломов. Состояние номерных знаков должно отвечать требованиям Правил дорожного движения. Зеркала заднего вида должны быть целыми и правильно отрегулированы
2	Проверить исправность замков дверей кабины, запоров бортов платформы, буксирного прибора	Сверху, сзади	-	Набор автомеханика (большой) И-148 (11)	Механизмы дверей, запоров бортов платформы должны быть исправны. Буксирный прибор должен быть надежно закреплен на раме, а его откидывающаяся скоба должна быть зашплинтована
3	Проверить действие стеклоочистителей, устройство для обмыва ветрового стекла и устройство для обдува и обогрева ветрового стекла (в зимнее время)	В кабине	3	-	Щетки стеклоочистителей должны плотно по всей длине кромки прилегать к поверхности ветрового стекла и перемещаться без заеданий и остановки. При работе щетки не должны касаться уплотнителя. Устройство для обмыва стекла должно быть исправно и омывать равномерно все поверхность стекла
4	Проверить осмотром состояние и герметичность систем охлаждения, смазки двигателя, системы отопления кабины и пускового подогревателя	Сверху и снизу	4	-	Подтекание масла в местах крепления масленого фильтра и картера не допускается. Подтекание охлаждающей жидкости в патрубках и радиаторе не допускается
5	При необходимости устранить нарушение герметичности в трубопроводах системы охлаждения, смазки двигателя, системы отопления кабины и пускового подогрева	То же	4	Набор автомеханика (большой) И-148 (11), пассатижи (12)	Подтекание масла, охлаждающей жидкости и топлива устраняется подтяжкой гаек, хомутов или заменой отдельных элементов деталей
6	Проверить на слух работу клапанного механизма	Сверху	1	-	Пустить двигатель прослушать его работу, Стуков в клапанном механизме при правильной его регулировке быть не должно
7	При необходимости отрегулировать зазоры между клапанами и коромыслами	То же	16	Приспособление для регулировки клапанов И801.14.000 (10), набор щупов №2 (15)	Тепловые зазоры в механизме газораспределения регулируются на холодном двигателе не ранее чем через 30 мин после останова. При каждом положении регулируйте одновременно зазоры клапанов двух цилиндров в порядке работы: 1-5-4-2-6-3-7-8, поворачивая коленчатый вал на 900 Регулируются тепловые зазоры в следующем порядке: установить поршень первого цилиндра в в. м. т. такта сжатия, проверните коленчатый вал по ходу вращения (против часовой стрелки, если смотреть со стороны маховика) на угол 600(поворот маховика на угловое расстояние между двумя соседними отверстиями соответствует между двумя соседними отверстиями соответствует повороту коленчатого вала на 300), При этом клапаны 1-го и 5-го цилиндров закрыты (штанги клапанов легко проворачиваются от руки), проверить момент затяжки гаек крепления стоек коромысел регулируемых цилиндров и при необходимости затяните их, для регулировки зазора ослабить гайку регулировочного винта, вставить в зазор щуп и, вращая винт отверткой установите требуемый зазор. Придерживая винт отверткой, затяните гайку и проверьте величину зазора. Зазор должен составлять для впускных 0,25 - 0,3мм для выпускных клапанов 0,35-0,4мм.
8	Проверить крепление масляного картера, выпускных трубопроводов, фланцев приемных труб глушителя к блоку цилиндров и при необходимости закрепить	Сверху и снизу	3	Набор автомеханика (большой) И-148 (11), зубило (14), молоток (13).	Гайки крепления масляного картера подтянуть с моментом затяжки 1,5-1,7 кгс∙м, выпускных трубопроводов 4,5-5,4 кгс∙м, фланцев приемных труб глушителя 4,5-5,4 кгс∙м
9	Проверить крепление и при необходимости закрепить двигатель на раме	Сверху	1	Набор автомеханика (большой) И-148 (11)	Гайки болтов крепления двигателя на раме должны быть затянуты и зашплинтованы. Подтяжку осуществлять с моментом затяжки 5,5 - 6 кгс∙м
10	Проверить состояние и натяжение приводных ремней генератора и водяной помпы	Сверху	1	Набор автомеханика (большой) И-148 (11)	Натяжку ремня обеспечить перемещением генератора, правильно натянутый ремень при нажатии на середину ремня с усилием 4 кгс прогиб должен быть 15-22 мм.
11	Проверить свободный ход педали сцепления	В кабине	1	Линейка (16)	Свободный ход педали должен составлять 6-12 мм
12	При необходимости отрегулировать свободный ход педали сцепления	То же	1	Набор автомеханика (большой) И-148 (11)	Свободный ход педали устанавливается регулировкой зазора между поршнем и толкателем поршня главного цилиндра. Регулирование зазора между поршнем и толкателем поршня главного цилиндра проведите эксцентриковым пальцем, который соединяет верхнюю проушину толкателя с рычагом педали. Проверните эксцентриковый палец так, чтобы перемещение педели от верхнего упора до момента касания толкателя поршня составляет 6-12 мм, затем затяните и зашплинтуйте корончатую гайку.
13	Проверить герметичность системы гидропривода выключения сцепления	В кабине и снизу	1	-	Подтекание жидкости в главном, рабочем цилиндре и трубопроводе не допускается
14	При необходимости устранить нарушение герметичности трубопроводов привода выключения сцепления	То же	1	Набор автомеханика (большой) И-148 (11)	Подтекание жидкости устраняется подтяжкой гаек и заменой отдельных элементов
15	Проверить уровень жидкости в компенсационном бачке главного цилиндра привода выключения сцепления	Спереди	1	-	Уровень жидкости в бачке от верхнего края должен составлять 15-20мм
16	При необходимости долить жидкость в компенсационный бачок главного цилиндра привода выключения сцепления	То же	1	-	Уровень жидкости в бачке от верхнего края должен составлять 15-20мм
17	Проверить крепление коробки передач и ее внешних деталей	Сверху и снизу	-	Набор автомеханика (большой) И-148 (11)	Подтяжку болтов крепления коробки передач осуществлять с моментом затяжки 5,5-6 кгс∙м
18	Проверить в действии механизм переключения передач на неподвижном автомобиле	В кабине	1	-	Включение передач должно производится без заеданий
19	Проверить крепление и при необходимости закрепить фланцы карданных валов, проверить люфт в шарнирных и шлицевых соединениях карданной передачи	Снизу	16	Набор автомеханика (большой) И-148 (11)	Люфт в шарнирных и шлицевых соединениях не допускается, подтяжку фланцев производить с моментом затяжки 12,5-14 кгс∙м
20	Проверить герметичность соединений заднего (среднего) моста, при необходимости устранить течь	Снизу	2	Набор автомеханика (большой) И-148 (11)	Подтекание масла не допускается. Подтекание устранить подтяжкой гаек или заменой отдельных элементов агрегата, подтяжку производить с моментом затяжки 1,5-1,7 кгс∙м
21	Поверить и крепление и при необходимости закрепить гайки крепления картера редуктора, фланцев полуосей	Снизу и сверху	-	Набор автомеханика (большой) И-148 (11)	Подтяжку гаек крепления редуктора производить с моментом затяжки 16-18 кгс∙м
22	Проверить герметичность системы усилителя рулевого управления	Сверху	-	-	Подтекание масла в маслопроводе и в насосе не допускается
23	При необходимости устранить нарушение герметичности системы усилителя рулевого управления	То же	-	Набор автомеханика (большой) И-148 (11)	Подтекание масла устраняется подтяжкой гаек и заменой отдельных элементов
24	Проверить крепление и шплинтовку гаек рычагов поворотных цапф. При необходимости устранить неисправности	Снизу	3	Набор автомеханика (большой) И-148 (11), пассатижи (12)	Гайки крепления рычагов поворотных цапф должны быть затянуты и зашплинтованы. Подтяжку рычагов производить с моментом затяжки 36-40 кгс∙м Рычаги не должны иметь люфта в гнезде и на шпонке
25	Проверить крепление и шплинтовку гаек шаровых пальцев продольной и поперечной рулевых тяг. При необходимости устранить неисправности	То же	3	Набор автомеханика (большой) И-148 (11), пассатижи (12)	Гайки крепления шаровых пальцев должны быть затянуты и зашплинтованы. Люфт пальцев в конических гнездах не допускается. подтяжку шаровых пальцев производить с моментом затяжки 9-10 кгс∙м
26	Проверить люфт рулевого колеса	В кабине	1	Прибор модели НИИАТ К-402 (8)	Проверка проводится на снаряженном автомобиле (без груза) при работающем двигателе с частотой вращения 600 - 1200 min-1, при нормальном давлении в шинах, передние колеса установить прямо, Свободный ход колеса на новом автомобиле не должен превышать 150. Предельно допустимый свободный ход 200
27	Проверить люфт в шарнирах рулевых тяг	Снизу и в кабине	3	-	Люфт в шарнирах рулевых тяг необходимо проверять по относительному перемещению шаровых пальцев и наконечников или головок тяг при резком поворачивании рулевого колеса в обе стороны. В шарнирах рулевых тяг люфт не допускается
28	Внешним осмотром и по показаниям штатных приборов проверить исправность тормозной системы	Снизу и в кабине	-	-	Давление создаваемое компрессором должно составлять 6,2-7,5 кгс/см2. При нажатии на педаль тормоза давление должно резко упасть не более чем на 0,5 кгс/см2
29	Проверить состояние и герметичность трубопроводов и приборов тормозной системы и при необходимости устранить неисправность	Сверху и снизу	-	Набор автомеханика (большой) И-148 (11)	Разгерметизация тормозной системы не допустима. Разгерметизация устраняется подтяжкой гаек или заменой отдельных элементов системы
30	Проверить и при необходимости отрегулировать ход штоков тормозных камер	Снизу	6	Набор автомеханика (большой) И-148 (11), пассатижи (12), линейка (16)	Ход штоков должен составлять не более 40мм. Проверку проводить в следующем порядке: установить параллельно штоку линейку уперев торцом в корпус тормозной камеры, отметить место нахождение крайней точки. Нажать педаль тормоза до упора (давление в пневмоприводе не менее 6,2 кгс/см2, барабаны холодные, стояночная тормозная система выключена), отметить нахождение этой же точки. Разность полученных значений - величина хода штока. Регулируется ход штока поворотом оси червяка регулировочного рычага, предварительно отвернув фиксатор на два-три оборота. Вращая ось, установить наименьший ход
31	Сменить спирт в предохранителе от замерзания	Сверху	1	Набор автомеханика (большой) И-148 (11)	Слить отстой из корпуса фильтра. Для заливки спирта и контроля его уровня рукоятку тяги отпустить в нижнее положение и зафиксировать ее, повернув на 900, вывернуть пробку с указателем уровня залить спирт и закрыть заливное отверстие, включить предохранитель
32	Проверить осмотром состояние рамы, узлов и деталей подвески	Снизу	-	-	Ослабление заклепочных соединений, трещин и лонжеронов и поперечин не должно быть
33	Проверить крепление стремянок рессор	Сверху	-	Набор автомеханика (большой) И-148 (11), гайковерт для гаек стремянок рессор модель И-314 (7)	подтяжку стремянок производить с моментом затяжки передних - 25-30 кгс∙м, задник 95-105 кгс∙м
34	Проверить крепление колес	То же	30	Гайки затягивать с моментом 25 - 30 кгс∙м равномерно, через одну, в два-три приема, начиная с верхней.
35	Проверить состояние шин и давление воздуха в них, удалить посторонние предметы, застрявшие в протекторе и между спаренными колесами	То же	10	Воздухораздаточная колонка модели ЦКБ С-401 (1) или наконечник с манометром модели 458 (2), пассатижи (12)	Шина не должна иметь трещин, разрывов, вздутий. Вентиль шины должен иметь колпачок. Давление воздуха 5,3-7,3кгс/см2. Остаточная глубина рисунка протектора по центру беговой дорожки должно быть не менее 1,0 мм
36	Проверить состояние и действие запорного механизма, упора-ограничителя и страхового устройства	Сверху	-	-	Запорный механизм и страховое устройства должны быть в исправном состоянии
37	Проверить крепление платформы к раме автомобиля и при необходимости закрепить	То же	-	Набор автомеханика (большой) И-148 (11)	подтяжку гаек крепления платформы производить с моментом затяжки 18-21 кгс∙м
38	Проверить крепление подножек, брызговиков, при необходимости закрепить	То же	-	Набор автомеханика (большой) И-148 (11)	Подтяжку подножек производить с моментом затяжки 1,5-2,5 кгс∙м, брызговиков 1-2 кгс∙м
39	Осмотреть поверхность кабины и платформы, при необходимости зачистить места коррозии и нанести защитное покрытие	Сверху, спереди, сзади	-	Металлическая щетка	Ржавчина, отслоение краски, трещины не допускается
40	Проверить осмотром состояние и герметичность системы питания: топливного насоса низкого давления, фильтра тонкой очистки топлива, топливного бака, фильтра отстойника топлива, соединений топливопроводов, топливного насоса высокого давления и фильтра тонкой очистки	Сверху	-	-	Подтекание топлива в приборах и топливопроводах системы не допускается. Топливопроводы не должны иметь погнутостей и трещин
41	При необходимости устранить нарушение герметичности в приборах и соединениях топливопроводов системы питания	То же	-	Набор автомеханика (большой) И-148 (11), пассатижи (12)	Подтекание топлива из приборов и соединений топливопроводов системы питания устраняется подтяжкой отдельных элементов соединений. подтяжку производить с моментом затяжки 4,5-5,4 кгс∙м
42	Проверить действие звукового сигнала, фар, подфарников, заднего фонаря, стоп-сигнала, ламп щитка приборов и указателей поворота	В кабине и сверху, спереди, сзади	-	-	Все лампы должны давать свет без миганий, а звуковой сигнал - резкий без дребезжания и хрипов
43	При необходимости заменить неисправные лампы фар, подфарников и заднего фонаря	Спереди и сзади	-	Набор автомеханика (большой) И-148 (11) шлифовальная шкурка (19)	При замене ламп необходимо зачистить контакты патронов.
44	Проверить состояние и крепление электропроводов	В кабине спереди, сверху, сзади	-	Набор автомеханика (большой) И-148 (11), пассатижи (12)	Электропровода должны быть в исправном состоянии и надежно закреплены
45	При необходимости заизолировать поврежденные места электропроводов (длинной до 200мм)	То же	-	Пассатижи (12), монтажный нож, изоляционная лента	Поврежденные места электропроводов должны быть тщательно заизолированы
46	Проверить и при необходимости закрепить генератор	Сверху	1	Набор автомеханика (большой) И-148 (12)	-
47	Очистить поверхность аккумуляторной батареи от пыли, грязи и электролита	Сверху	1	Резиновые перчатки (17), ветошь (20), ванна с раствором нашатырного спирта или кальцинированной соды, кисть (18)	Поверхность батареи должна быть сухой и чистой, Электролит необходимо вытереть ветошью, смоченной в растворе нашатырного спирта или кальцинированной соды.
48	Прочистить вентиляционные отверстия в пробках аккумуляторной батареи	То же	6	Ключ для вывертывания пробок аккумуляторных батарей (17), деревянная палочка Æ 1,5мм, ветошь (20), резиновые перчатки (17)	-
49	Проверить уровень электролита электролита в аккумуляторной батарее и при необходимости долить дистиллированную воду	То же	6	Трубка уровнемерная (17), резиновые перчатки (17), резиновая груша (17)	Уровень электролита в элементах должен быть выше верхнего края предохранительной сетки на 10-15мм
50	Проверить крепление и состояние наконечников проводов с клеммами аккумуляторной батареи	То же	2	Набор автомеханика (большой) И-148 (11)	Клеммы наконечников должны создавать хороший электрический контакт
51	При необходимости очистить и смазать клеммы аккумуляторной батареи и наконечники проводов	То же	2	Ветошь (20), шлифовальная шкурка (19)	Окислившиеся клеммы аккумуляторных батарей и наконечники проводов очистить и неконтактные поверхности их сказать смазкой Литол 24 ГОСТ 21150-87
52	Проверить уровень масла в картере двигателя	Сверху	1	Масломерный щуп и ветошь (20)	Уровень масла проверить при неработающем двигателе в следующем порядке: вынуть и обтереть масломерный щуп, вставить его в гнездо до упора и вынуть. Уровень масла должен доходить до верхней метки
53	При необходимости долить до нормы масло в картере	То же	1	Маслораздаточная колонка модели 367МЗ (4), ветошь (20)	При менять масло М-10Г2к, ГОСТ 8581-78, зимой - М-8Г2к, ГОСТ 8581-78, всесезонно - ДВ-АСп-10В
54	Проверить уровень масла в бачке насоса гидроусилителя рулевого управления	То же	1	-	Уровень масла должен находится между метками на указателе.
55	При необходимости долить до нормы масло в бачке гидроусилителя рулевого управления	То же	1	Ветошь (20)	Доливать масло до нормы при работающем двигателе на минимальной частоте вращения коленчатого вала. Масло для гидросистемы автомобиля марки "Р".
56	Проверить уровень масла в картере коробки передач (КП)	Снизу	1	Набор автомеханика (большой) И-148 (11), ветошь (20)	Выкрутить и обтереть масломерный щуп, вставить в гнездо до упора и вынуть. Уровень масла должен доходить до верхней отметки
57	При необходимости долить до нормы в картере коробки передач	То же	1	Набор автомеханика (большой) И-148 (20), установка для заправки агрегатов автомобилей трансмиссионным маслом модели 3161 (3)	ТСп-15к, ГОСТ 23652 - 79 (при температуре не ниже минус 300С), ТМ5-12РК, ТУ38.101.844 - 80 (при температуре до минус 500С).
58	Проверить уровень масла в картере заднего (среднего) моста	То же	2	Набор автомеханика (большой) И-148 (11)	Масло в картере заднего моста должно быть на уровне контрольного отверстия
59	При необходимости долить до нормы масло в картер заднего (среднего) моста	То же	2	Набор автомеханика (большой) И-148 (11), установка для заправки агрегатов автомобилей трансмиссионным маслом 3161 (3)	ТСп-15к, ГОСТ 23652 - 79 (при температуре не ниже минус 300С), ТН5-12РК, ТУ38.101.844 - 80 (при температуре до минус 500С).
60	Прочистить сапуны коробки передач и заднего (среднего) моста	Снизу и сверху	3	Ветошь (20), проволока диаметром 1,5 мм	-
61	Смазать шкворни поворотных кулаков переднего моста	Снизу	4	Солидолона-гнетатель модели 390 (5)	Смазка Литол - 24, ГОСТ 21150 - 87. Заменители: солидол Ж, ГОСТ 1033 - 79 или солидол С, ГОСТ 4366 - 76, Смазать через пресс-масленки до выдавливания свежей смазки
62	Смазать пальцы передних рессор	Спереди	2	То же	То же
63	Шарниры рулевых тяг	Снизу	4	То же	То же
64	Смазать регулировочные рычаги тормозных механизмов	То же	6	То же	То же
65	Втулки валов разжимных кулаков	То же	6	То же	Смазка Литол - 24, ГОСТ 21150 - 87. Заменители: солидол Ж, ГОСТ 1033 - 79 или солидол С, ГОСТ 4366 - 76, Смазать через пресс-масленки, сделав шприцем не более пяти ходов

5. ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ

Целью данного раздела дипломного проекта является разработка мероприятий по созданию на объекте проектирования условий, отвечающих требованиям Правил по охране труда, технике безопасности и окружающей среды, принятых на автомобильном транспорте.

.1 ОБЩАЯ ХАРАКТЕРИСТИКА ОРГАНИЗАЦИИ РАБОТЫ ПО ОХРАНЕ ТРУДА

Ответственность за соблюдение правил по охране труданесёт инженер по охране труда и технике безопасности. Все работники СТО должны соблюдать требования охраны труда, правильно применять средства индивидуальной защиты, проходить обучение безопасным методам и приемам выполнения работ, инструктаж и проверку знаний по охране труда. Он должен немедленно извещать своего руководителя о любой ситуации, угрожающей жизни и здоровью людей, о каждом несчастном случае, происшедшем на производстве, или об ухудшении состояния здоровья, а также проходить обязательные медицинские осмотры.

Все работники должны пройти инструктаж по охране труда и технике безопасности независимо от стажа, опыта работы и квалификации. В процессе инструктажа производится ознакомление с существующими рисками, необходимыми мерами безопасности, а также действиями, которые нужно предпринять при возникновении чрезвычайных обстоятельств.

Производственные, вспомогательные и санитарно-бытовые помещения должны быть оборудованы общеобменной приточно-вытяжной вентиляцией, отоплением, а также достаточной освещенностью рабочих мест.

5.2 ОСНОВНЫЕ ПРОИЗВОДСТВЕННЫЕ ВРЕДНОСТИ

С учетом протекающих на объекте проектирования технологических процессов, необходимо указать наиболее вероятные вредные вещества и их предельные концентрации (ПДК). Здесь же следует привести перечень организационно-технических мероприятий по их снижению, включая и выбор средств индивидуальной защиты. Опасные вредные производственные факторы разделяются по своему действию на организм человека на следующие группы: физические, химические, биологические и психофизические.

Физические ОВПФ разделяются на:

движущиеся машины и механизмы, подвижные части производственного оборудования, передвигающиеся изделия, повышенная запыленность и загрязненность воздуха, повышенную или пониженную температуру, повышенный уровень шума, вибрации и ультразвука.

Химические ОВПФ разделяются на:

токсические, раздражающие, канцерогенные и мутагенные.

Биологические ОВПФ включают следующие биологические объекты:

микроорганизмы(бактерии и вирусы) и продукты их жизнедеятельности.

Психологические ОВПФ:

различные физические перегрузки, умственное перенапряжение, монотонность труда, эмоциональные перегрузки.

Разработанный материал по этому разделу рекомендуется свести в предлагаемую таблицу 5.1

Таблица 5.1 Основные производственные вредности

Основные производственные вредности	Места возникновения	Средства защиты	ПДК
Низкочастотный шум	При работе ДВС	Беруши, наушники	Не более 90 дБ
Повышенная влажность воздуха	Зона рабочего поста	Установка вентиляции	Не более 75-80%
Падение в осмотровую канаву	Зона рабочего поста	Установка пере- ходных мостков	___
Масла минеральные	Замена масла	Вентиляция	5
Пары бензина	ТР автомобиля	Вентиляция	100
Выхлопные газы (СО)	Установка на посту	Вентиляция	20
Запылённость	Текущий ремонт	Вентиляция	5
Повышенный уровень шума	Работа ДВС	Наушники	-
Пониженная температура	При открывании дверей зимой	Тепловая пушка	16 С
Поражение электротоком	Эл/инструмент	Изоляция	-
Наезд на исполнителя работ на посту ТР	У-ка автомобиля	Сигнализация	-

.3 ОПТИМАЛЬНЫЕ МЕТЕОРОЛОГИЧЕСКИЕ УСЛОВИЯ

Микроклимат производственных помещений определяется действующими на организм человека сочетаниями температуры, влажности и скорости движения воздуха, а так же температуры окружающих поверхностей. В помещениях АТП микроклимат зависит от технического процесса и от внешних погодных условий.

Нормальные метрологические условия в помещениях АТП обеспечиваются за счет выполнения различных мероприятий. К ним можно отнести применение дистанционного управления тепло-излучающими и влаго-выделяющими процессами и аппаратами, что позволяет вывести человека из неблагоприятных условий труда.

Внедрение более рациональных технологических процессов и оборудования, теплоизоляция прочих поверхностей оборудования позволяют снизить теплопоступления в помещение. Установка защитных экранов и устройство водных завес, защищают рабочее место от тепловых излучений термических печей. Однако основными и наиболее распространенными мероприятиями являются устройство вентиляции и отопления. Вентиляция предусматривается для обеспечения в производственных помещениях АТП параметров воздушной среды. По способу перемещения воздуха вентиляция разделяется на естественную и механическую.

Естественная вентиляция происходит вследствие разности температур снаружи и внутри помещения и действия ветра. Механическая вентиляция обеспечивает подачу и удаление воздуха различными механическими устройствами (вентиляторами и др.). В зависимости от направления воздушных потоков в помещение или из него механическая вентиляция бывает приточной, вытяжной и приточно-вытяжной.

Основными видами мясной вытяжной вентиляции, применяемой на АТП, являются:

вытяжные шкафы, камеры, шланговые и бесшланговые отсосы.

Отопление предусматривается для поддержания в холодное время года температуры воздуха в рабочей зоне в пределах санитарно-гигиенических норм. Системы отопления подразделяют на местные и центральные. Основными элементами системы отопления являются: генератор теплоты, теплопроводы, нагревательные приборы, с помощью которых тепло передается в помещение, теплоноситель (пар, вода, воздух.).

Поэтому в производственных помещениях должен создаваться и поддерживается свой собственный микроклимат: температура воздуха 18-220С, влажность 50%,производственное помещение должно проветривается не реже чем один раз в смену.

Скорость движения воздуха в зависимости от температуры может оказывать различное влияние на организм человека. При высокой температуре воздуха его движение способствует сохранению хорошего самочувствия, улучшается отдача тепла организма посредством конвекции. В то же время большая скорость движения воздуха, особенно в холодный и переходный периоды года, приводит к сквознякам и, как следствие, к простудным заболеваниям.

Лучистая энергия выделяется в пространство вследствие сильного нагрева различного оборудования. Основными источниками лучистой энергии в помещениях АТП являются нагревательные печи, кузнечные горны, термические и закалочные ванны. Выделяется лучистая энергия и при сварочных работах.

Потоки тепловых излучений состоят главным образом из инфракрасных лучей. Инфракрасное облучение характеризуется местным и общим действием на организм человека. В результате поглощения лучистой энергии повышается температура кожи и глубже лежащих тканей на облучаемом участке, повышается температура тела человека, усиливается потто выделение. Под влиянием облучения происходят биохимические сдвиги в организме, нарушается работа сердечно-сосудистой и центральной нервной систем, понижается кровяное давление, учащаются пульс и дыхание. При сварочных работах на работающих воздействуют инфракрасные лучи с длиной волны 0,72-1,5 мкм (лучи Фохта), которые вызывают катаракту глаз. Кроме непосредственного воздействия на работающих, лучистая энергия, поглощаясь окружающими конструкциями, оборудованием, материалами, переходит в тепловую энергию и в результате этого приводит к повышению температуры воздуха внутри помещения.

Перечисленные параметры, характеризующие метеорологические условия, действуют на организм человека взаимосвязано. Их действие во многом зависит от способности организма человека регулировать теплообмен с окружающей средой (терморегуляция организма).

При кондиционировании воздуха в помещениях должны поддерживаться оптимальные микроклиматические условия - сочетания параметров микроклимата, которые при длительном и систематическом воздействии на человека обеспечивают сохранение нормального функционального и теплового состояний организма без напряжений реакций терморегуляции. Такие условия обеспечивают тепловой комфорт и создают предпосылки для высокого уровня работоспособности.

5.4. РАСЧЕТ ОСВЕЩЕНИЯ

На объекте проектирования следует принять тот или иной тип освещения в соответствии со СНиП 11-4-79 и установить нормы освещенности. Расчет естественного освещения сводится к определению числа окон при боковом освещении.

Световая площадь оконных (световых) проемов рассчитывается по формуле:

ок =Fпола ∙ а , м2 (5.1)

ок = 60 ∙ 0.25 =15м2;

где Fпола - площадь пола участка, м2;

а - световой коэффициент.

Таблица 5.2 Значение светового коэффициента

Зоны ТО, ТР и участки	а	Зоны ТО, ТР и участки	а
Зоны ЕО, ТО, ТР, Д-1, Д-2	0,25-0,35	Моторный, агрегатный	0,25-0,30
Сварочный, кузнечный	0,20-0,25	Топливной аппаратуры	0,3-0,35
Эл.технический, медницкий	0,25-0,35	Другие участки	0,25-0,30

Расчет искусственного освещения сводится к расчетам световой мощности ламп в светильниках, количества и типа светильников, рациональному размещению светильников по объекту проектирования (в виде схемы).

Общая световая мощность ламп рассчитывается по формуле:

осв =R ∙Q ∙Fуч (5.2)

Wосв = 900∙ 2100 ∙60 =113 400 000,

где R - нормируемая освещенность, Вт/(м2∙ч), (принимается для укрупненных расчетов равной 15-20 Вт на 1 м2 площади пола)

Q - продолжительность работы электрического освещения в течении года, ч (принимается в среднем 2100 ч для местностей, расположенных на широте (40-600)

F - площадь пола участка, м2.

Количество светильников рассчитывается по формуле:

‗ R ∙ Fуч, единиц (5.3)

Р ∙ п

N‗ 900 ∙ 60 = 45 единиц;

∙ 4

где Р - мощность одной лампы в светильнике, Вт;

п - количество ламп в светильнике.

Таблица 5.3 Типы светильников, для напряжения 220 В

Светильник	Краткая характеристика светильника	Количество ламп и мощность каждой лампы, Вт
ПВЛМ-80	Пылевлагозащитный, с люминесцентными лампами	2 х 80
«ШАР»	Пылевлагозащитный, с лампами накаливания	1 х 150
«Люцетта»	Пылевлагозащитный, с лампами накаливания	1 х 300
НОГЛ -2х80	Повышенной надежности против взрыва, люминесц.	2 х 80
ВЛК -4х80Б	Полностью пылезащитные, люминесцентный	4 х 80
ВОД -3х80-1Б	Полностью пылезащищенные, люминесцентный	3 х 80
УВЛН -4х80-4	Незащищенный перекрытый, люминесцентный	4 х 80
Шм	Шар молочного стекла, с лампами накаливания	1х150, 1х300

Схема расположения светильников типа «Люцетта»

5.5. РАСЧЕТ ВЕНТИЛЯЦИИ

При механической вентиляции для воздухообмена используется электрическая энергия, приводящая в действие вентиляторы. Механическая вентиляция позволяет поддерживать в рабочих помещениях постоянную температуру и влажность воздуха, удалять из помещений вредные вещества.

При расчете вентиляции определяется необходимый воздухообмен и подбирается тип вентилятора. Исходя из объема производственного помещения и кратности обмена воздуха, производительность вентилятора рассчитывается по формуле:

=Y ∙ К, м3 (5.4)

= 300 ∙ 4 = 1200м3 ;

где Y - объем производственного помещения, м3;

К - кратность обмена воздуха, ч-1.

Для различных производственных помещений кратность воздухообмена может быть принята по таблице 5.4.

Таблица 5.4 Требуемая кратность воздухообмена К для производственных помещений

Производственный участок	К	Производственный участок	К
Медницкий	3-4	4-6
Сварочный	4-6	Разборочно-сборочный	4
Кузнечный	4-6	Гальванический	6-8
Ремонт топливной аппаратуры	4	Ремонт электрооборудования	3-4
Аккумуляторный	4-6	Другие участки	4-5

Определив производительность вентилятора, следует подобрать его тип по таблице 5.5.

Таблица 5.5 Вентиляторы

Модель	Тип	Подача, м3/ч	Развиваемое давление, Па	Частота вращения, об/мин	КПД
ЦАГИ-4	Осевой	1800	90	1500	0,50
ЦАГИ-5	«»	2500	63	1000	0,55
ЦАГИ-6	«»	5000	100	1000	0,62
ЭВР-2	Центробежный	200	250	1500	0,35
ЭВР-3	«»	800	250	1000	0,45
ЭВР-4	«»	2000	520	1000	0,48

Для СТО с разработкой участка по проведению первого технического обслуживания (ТО -1) автомобиля МАЗ-5550 необходим вентилятор ЦАГИ-4

5.6 ПРОИЗВОДСТВЕННЫЙ ШУМ, УЛЬТРАЗВУК И ВИБРАЦИЯ

Уровень шума в производственных помещениях диагностической станции должен отвечать требованиям ГОСТ 12.1.003-83.

5.7 ТРЕБОВАНИЯ К ТЕХНОЛОГИЧЕСКИМ ПРОЦЕССАМ И ОБОРУДОВАНИЮ

На неисправное оборудование навешивается табличка «Не включать, неисправно». Такое оборудование должно быть отключено или обесточено. Не допускается работа на оборудовании с неисправным, снятым или незакрепленным ограждением. Во время работы оборудования не допускается его чистка, смазка или ремонт.

.8 ЭЛЕКТРОБЕЗОПАСНОСТЬ

Важным условием для безопасности работы в помещениях зоны текущего ремонта электрооборудования, а также противопожарной безопасности является неукоснительное исполнение правил:

для защиты людей от поражения электрическим током при повреждении изоляции электроустановок должна быть применена хотя бы одна из защитных мер: заземление, зануление, защитные отключения, малое напряжение, двойная изоляция;

шины и провода защитного заземления (зануление) должны быть доступны для осмотра и окрашены в черный цвет;

во всех защитных устройствах устанавливаются только комбинированные предохранители;

оборудование должно устанавливаться так, чтобы на электродвигатель не попадали стружка, вода, масло и т.д.;

в цехах, где возможно, выделение пыли должны применяться выключатели, рубильники, предохранители и т.п. закрытые кожухами из негорючего материала;

Не допускается:

применять рубильники открытого типа или рубильники с кожухами, имеющими щель для рукоятки;

устанавливать выключатели, рубильники, предохранители, распределительные щиты и др. оборудование, способное дать искру в помещениях, где находятся легковоспламеняющиеся, горючие вещества;

применять самодельные предохранители;

последовательно включать в заземление или зануление проводник электроустановок. Заземление должно быть только параллельным;

навешивать на электропровода и выключатели какие-либо предметы, обертывать электролампы бумагой или тканью.

При работе с аккумуляторными батареями должны соблюдаться следующие правила:

к самостоятельной работе допускаются лица, не моложе 18 лет, имеющие соответствующую квалификацию;

для перемещения аккумуляторных батарей по территории следует пользоваться специальной тележкой или приспособлением для переноски;

приготовлять кислотный электролит нужно в специальных сосудах. Переливать кислоту из бутылей только с помощью приспособлений (качалок);

при работе с кислотой надевать защитные очки, резиновый фартук, сапоги, резиновые перчатки;

зарядка аккумуляторных батарей производится только при открытых пробках и включенной вентиляции.

Не допускается: входить в зарядное помещение с открытым огнем; пользоваться электронагревательными приборами; переливать кислоту вручную, а также вливать ее в воду; проверять аккумуляторные батареи коротким замыканием; брать едкий калий без специальных щипцов; хранить продукты питания и принимать пищу в помещении аккумуляторного отделения.

5.9 ПОЖАРНАЯ БЕЗОПАСНОСТЬ

На СТО должны быть выполнены следующие противопожарные мероприятия:

зоны ТО и ТР обеспечиваются средствами пожаротушения согласно действующим нормам. Первичные средства пожаротушения и пожарный инвентарь должны содержаться в исправном состоянии и находиться на видных местах. К ним должен быть обеспечен свободный доступ;

огнетушители, ящики для песка, бочки для воды, ведра, футляры для кошм, топоры должны быть окрашены в красный цвет и должны находиться в производственных помещениях;

запрещается использовать пожарный инвентарь и оборудование для нужд, не связанных с пожаротушением;

пожарные краны во всех помещениях оборудуются рукавами и стволами, заключенными в шкафчики, которые должны легко открываться, но быть закрытыми и опломбированными;

при каждом ящике с песком должны постоянно находиться две металлические лопаты. Ящики должны плотно закрываться крышками;

огнетушители подвешиваются или устанавливаются на видном месте так, чтобы человек мог свободно, легко и быстро их снять (на высоте не более 1,5 м от пола до днища огнетушителя);

для тушения электроустановок под напряжением могут использоваться огнетушители типа ОП-2, ОП-2Б, ОП-5, в которых используются сухие порошковые составы, или углекислотные типа ОУ-2, ОУ-5 и ОУ-8.

Всему личному составу необходимо хорошо знать правила пожарной безопасности и уметь пользоваться первичными средствами пожаротушения и противопожарным инвентарем. На каждом производственном участке вывешивается табличка, в которой указывается ответственный за пожарную безопасность на данном участке.

В гараже составляется план противопожарных мероприятий, в котором предусматривается: условный сигнал пожарной тревоги, порядок оповещения о пожаре и вызов пожарной команды, обязанности работников на случай пожара, порядок допуска в гаражи на время пожара.

Для курения должно быть отведено специально место, оборудованное бочками с водой и ящиками с песком.

Проходы, выходы, коридоры, тамбуры, лестницы, чердачные помещения должны постоянно содержаться в исправном состоянии и не загромождаться.

Пролитые масла и топливо необходимо немедленно засыпать песком; ветошь и прочие обтирочные материалы хранят в металлических ящиках с крышками, в безопасном в пожарном отношении помещении.

Необходимо строго соблюдать и другие правила техники безопасности и противопожарной защиты, изложенные в инструкции и в руководствах предприятия.

.10 ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Прежде всего неудовлетворительная организация технического обслуживания подвижного состава. Очень часто на СТО нарушается периодичность проведения технического обслуживания автомобилей, не в полном объеме выполняются регламентные работы, недостаточный контроль за состоянием топливной аппаратуры автомобилей, нерациональное использование эксплуатационных материалов и т.п.

Также недостаточен технический уровень автотранспортной техники. Значительная часть новых автомобилей не соответствует современным требованиям по токсичности, и заводы-изготовители не дают гарантии соблюдения норм токсичности в ходе эксплуатации. Недостаточен ассортимент и низкое качество автомобильного топлива и особенно смазочных материалов. При сгорании этилированных бензинов больше половины свинца выбрасывается в атмосферу с отработанными газами. Состав и качество топлива не соответствует современным требованиям, а порой и стандартам. Российская система стандартизации и нормирования экологических параметров автомобиля уступает европейским системам. Отсутствуют ГОСТы по токсичности для автомобилей, работающих на газообразном топливе.

Остро стоит проблема переработки, сжигания и утилизации нефтяных отходов и осадков из очистных сооружений. СТО вывозят такие отходы, практически куда попало, что соответственно приводит к загрязнению почвы, грунтовых вод, водоемов и т.п.

Поэтому, основной задачей, стоящей перед СТО , является снижение количества вредных выбросов в атмосферу и усовершенствование очистных сооружений

ЗАКЛЮЧЕНИЕ

В ходе выполнения данного дипломного проекта был спроектирован участок СТО по ТО -1 а автомобиля МАЗ-5550.Была рассчитана годовая производственная программа, годовой объем работ,численность производственных рабочих, рассчитано подразделение, подобрано оборудование и оснастка, определен способ управления производством, составлена технологическая карта, выполнен расчет и её чертеж, чертеж участка СТО по ТО и текущему ремонту рулевого механизма. Были закреплены, усовершенствованы и пополнены знания и навыки, полученные в процессе обучения по организации производства и технологии технического обслуживания и ремонта автомобилей, углублены знания по научной организации труда и проектированию станций технического обслуживания, изучены передовые методы производства и получены навыки по организации диагностирования, технического обслуживания и текущего ремонта автомобилей, подобранны и проанализированы материалы технологического и конструкторского характера.

СПИСОК ЛИТЕРАТУРЫ

Основная литература:

1. Дипломное проектирование по специальности «Автомобили и автомобильное хозяйство» : учебное пособие / Н.Ф. Баранов, Р.Ф. Курбанов, В.А. Лиханов, А.А. Лопарёв. - Киров : Изд-во Вятской ГСХА, 2012. - 304 с.

. Расчёт и подбор оборудования для объектов материально-технической базы : учебное пособие / Н.В.Бышов, Б.А. Нефёдов, В.В. Замешаев [и др.]. - Рязань : Изд-во Рязанской ГСХА, 2010. - 89 с.

. Гладков, В.Ю. Проектирование парков машин : учебное пособие / В.Ю. Гладков, И.Н. Кравченко. - Балашиха : Изд-во ВТУ, 2011. - 179 с.

. Проектирование предприятий автомобильного транспорта : учебное пособие по курсовому и дипломному проектированию / О.Ф. Данилова, И.И. Карамышева, А.И. Киреева, В.Д. Ильиных. - Тюмень : Изд-во

«Мастер», 2012. - 439 с.

. Проектирование предприятий автомобильного транспорта : учебное пособие по курсовому проектированию / В.В. Замешаев, В.С. Дубасов, В.Н. Чекмарев, Е.В. Лунин. - Рязань : Изд-во Рязанской ГСХА, 2011. - 81 с.

. Коваленко, В.Г. Техническая эксплуатация автозаправочных комплексов / В.Г. Коваленко, Е.И. Заря,А.Д. Прохоров М. : ООО НПО АЗТ, 2011. - 492 с.

. Основы проектирования эксплуатационных баз : учебное пособие по курсовому и дипломному проектированию / И.Н. Кравченко, Р.М. Гатауллин, В.Ю. Гладков [и др.]. - Балашиха : Изд-во ВТУ, 2010. - 182 с.

. Основы проектирования эксплуатационных предприятий. Часть 1. Основы организации и технологического расчёта : учебное пособие / И.Н. Кравченко, В.А. Зорин, Р.М. Гатауллин, В.Ю. Гладков. - Балашиха :

Изд-во ВТУ, 2019. - 306 с.

Дополнительная литература

. Масуев, М.А. Проектирование предприятий автомобильного транспорта : учебное пособие / М.А. Масуев. - М. : Издательский центр «Академия», 2007. - 224 с.

. Напольский, Г.М. Технологический расчёт и планировка АТП : учебное пособие / Г.М. Напольский. М. : МАДИ (ГТУ), 2003. - 42 с.

. Невский, С.А. Табель гаражного и технологического оборудования для автотранспортных предприятийразличной мощности / С.А. Невский, В.Н. Назаров, М.Е. Егоров. - М. :Центроргтрудавтотранс, 2000. - 93 с.

. Новиков, А.Н. Проектирование предприятий автотранспорта : учебное пособие по курсовому проектированию / А.Н. Новиков, Н.В. Бакаева. - Орёл: Изд-во Орловского ГТУ, 2003. - 80 с.

. ОНТП-01-91. Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта. М. :Гипроавтотранс, 1991. - 184с.

. Положение о техническом обслуживании и ремонте подвижного состава автомобильного транспорта /

Мин-во автомоб. трансп. РСФСР. - М. : Транспорт, 1986. - 73 с.

. Р 311294-0366-03. Нормы расхода топлив и смазочных материалов на автомобильном транспорте / Утверждены Первым зам. Министра транспорта Минтранса России 29.04.2003 г.

. Рыбин, Н.Н. Проектирование и реконструкция автотранспортных предприятий : учебное пособие / Н.Н.Рыбин. - Курган : Изд-во Курганского ГУ, 2007. - 138 с.

Приложения

Приложение 1

Нормативы периодичности и трудоемкости ТО и ТР автомобилей

Модели автомобилей	Периодичность ТО, км			Трудоемкость ТО, чел.-ч				Трудоемкость ТР, чел.-ч/1000км
	ТО-1	ТО-2	КР	ЕО	ТО-2	ТО-2
Москвич-2141	5000	20000	200000	1,19	2,2		8,3	2,8
УАЗ-31512	5000	20000	180000	1,09	2,50		9,2	3,75
ГАЗ-31029	5000	20000	350000	1,4	2,50		10,5	3,0
ГАЗ-3110	5000	20000	350000	1,4	2,50		10,5	3,1
ГАЗ-3302 Газель	4000	16000	300000	0,38	2,20		7,70	3,5
ГАЗ-53А	3000	12500	250000	0,42	2,20		9,10	3,8
ГАЗ-53-12	4000	16000	250000	0,50	2,20		12,0	3,8
ГАЗ-3307	4000	16000	300000	0,45	1,90		11,2	3,2
ГАЗ-3309	4000	16000	300000	0,45	2,70		11,0	3,7
ЗИЛ-45021	4000	16000	350000	0,47	2,50		10,6	4,0
ЗИЛ-130-76	4000	16000	300000	0,47	3,50		11,6	4,0
ЗИЛ-5301	4000	16000	350000	0,49	2,90		10,8	4,2
ЗИЛ-431410	4000	16000	350000	0,58	3,10		12,0	4,0
ЗИЛ-4331	4000	16000	350000	0,58	3,10		12,0	4,1
КамАЗ	4000	16000	300000	0,64	3,40		14,5	4,8
МАЗ-54322	5000	20000	600000	0,45	3,25		14,1	6,5
МАЗ-64229	5000	20000	600000	0,47	3,30		14,2	6,3
МАЗ-5429	4000	16000	320000	0,35	3,20		12,55	6,0
МАЗ-5549	4000	16000	500000	0,50	3,50		13,7	6,3
МАЗ-504В	4000	16000	300000	0,35	3,10		14,1	5,2
МАЗ-5430	4000	16000	330000	0,40	3,35		13,6	6,0
КрАЗ-256К1	2500	12500	250000	0,45	3,70		14,7	6,4
КрАЗ-257	2500	12000	250000	0,50	3,50		14,7	6,6
КрАЗ-258	2500	12000	250000	0,40	3,70		14,3	6,6
КрАЗ-255Л	2500	12500	130000	0,45	3,30		16,2	7,0
УАЗ-452	3000	14000	180000	0,30	1,50		7,7
ГАЗ-33021	4000	16000	300000	0,89	4,00		15,0	4,5
ЛиАЗ-5256	4000	16000	400000	1,76	7,50		31,5	6,9
ЛиАЗ-677	3000	14000	380000	1,26	7,50		31,5	6,8
КАЗ-608	2200	11000	150000	0,35	3,50		11,6	4,6
ПАЗ	2400	12000	320000	0,98	5,5		18,0	5,3
ТАТРА-815С1С3	10000	20000	375000	1,0	7,10		16,8	1,42
Мерседес-бенц03	12000	20000	600000	1,76	10,0		40,0	7,2
Мерседес-бенц0305 G	15000	25000	600000	2,57	13,70		47,0	8,5

Примечания: 1.Для КамАЗ-5320,-55102,-5511,-5410 дополнительно предусмотрено ТО-4000 с нормативом 4,48 чел.-ч и для КамАЗ-53212, -54112 - 4,51 чел.-ч.; 2. Нормативы приведены из 2 части Положения о ТО и ремонте подвижного состава автомобильного транспорта.

Приложение 2

Таблица 2.1 Коэффициент корректирования нормативов в зависимости от условий эксплуатации - К1

Категория условий эксплуатации	Нормативы
	Периодичность ТО	Удельная трудоемкость ТР	Пробег до КР	Расход запасных частей
1	1,0	1,0	1,0	1,00
2	0,9	1,1	0,9	1,10
3	0,8	1,2	0,8	1,25
4	0,7	1,4	0,7	1,40
5	0,6	1,5	0,6	1,65

Таблица 2.2 Коэффициент корректирования нормативов в зависимости от модификации подвижного состава и организации его работы - К2

Модификация подвижного состава и организация его работы	Нормативы
	Трудоемкость ТО и ТР	Пробег до капитального ремонта	Расход запасных частей
Базовый автомобиль	1,00	1,00	1,00
Седельные тягачи	1,10	0,95	1,05
Автомобили с одним прицепом	1,15	0,90	1,10
Автомобили с двумя прицепами	1,20	0,85	1,20
Автомобили-самосвалы при работе на плечах свыше 5 км	1,15	0,85	1,20
Автомобили-самосвалы с одним прицепом или при работе на коротких плечах до 5 км	1,20	0,80	1,25
Автомобили-самосвалы с двумя прицепами	1,25	0,75	1,30
Специализированный подвижной состав (в зависимости от сложности оборудования)*	1,10-1,20	---	---

*Нормативы трудоемкости ТО и ТР специализированного подвижного состава уточняются во второй части Положения по конкретному семейству подвижного состава

Таблица 2.3 Коэффициент корректирования нормативов в зависимости от природно-климатических условий - К3 = К13 ∙ К/3

Характеристика района	Нормативы
	Периодичность ТО	Удельная труд. ТР	Пробег до КР	Расход запчастей
Умеренный	1,0	1,0	1,0	1,0
Умеренно теплый, умеренно теплый влажный, теплый влажный	1,0	0,9	1,1	0,9
Жаркий сухой, очень жаркий сухой	0,9	1,1	0,9	1,1
Умеренно холодный	0,9	1,1	0,9	1,1
Холодный	0,9	1,2	0,8	1,25
Очень холодный	0,8	1,3	0,7	1,4

Коэффициент К/3

С высокой агрессивностью окружающей среды

0,9

1,1

0,9

1,1

Агрессивность окружающей среды учитывается и при постоянном использовании подвижного состава для перевозки химических грузов, вызывающих интенсивную коррозию деталей.

Таблица 2.4 Коэффициент корректирования нормативов удельной трудоемкости текущего ремонта (К4) и продолжительности простоя в техническом обслуживании и ремонте (К14) в зависимости от пробега с начала эксплуатации

Пробег с начала эксплуатации в долях от нормативного пробега до КР	Автомобили
	Легковые		Автобусы		Грузовые
	К4	К14	К4	К14	К4	К14
До 0,25	0,4	0,7	0,5	0,7	0,4	0,7
Свыше 0,25 до 0,50	0,7	0,7	0,8	0,7	0,7	0,7
0,50 до 0,75	1,0	1.0	1,0	1,0	1,0	1,0
0,75 до 1,00	1,4	1,3	1,3	1,3	1,2	1,2
1,00 до 1,25	1,5	1,4	1,4	1,4	1,3	1,3
1,25 до 1,50	1,6	1,4	1,5	1,4	1.4	1,3
1,50 до 1,75	2,0	1,4	1,8	1,4	1,6	1,3
1,75 до 2,00	2,2	1.4	2,1	1,4	1,9	1,3
Свыше 2,00	2,5	1,4	2,5	1,4	2,1	1,3

Таблица 2.5 Коэффициент корректирования нормативов трудоемкости ТО и ТР в зависимости от количества обслуживаемых и ремонтируемых автомобилей на автотранспортном предприятии и количества технологически совместимых групп подвижного состава - К5

Количество автомобилей, обслуживаемых и ремонтируемых на АТП	Количество технологически совместимых групп подвижного состава
	Менее 3	3	Более 3
До 100	1,15	1,20	1,30
Свыше 100 до 200	1,05	1,1	1,20
Свыше 200 до 300	0,95	1,00	1,10
Свыше 300 до 600	0,85	0,90	1,05
Свыше 600	0,80	0,85	0,95

Количество автомобилей в технологически совместимой группе должно быть не менее 25.

Таблица 2.6 Продолжительность простоя подвижного состава в техническом обслуживании и ремонте

Подвижной состав	ТО и ТР на АТП, дни/1000 км	Капитальный ремонт на АРЗ, дни
Легковые автомобили	0,3-0,4	18
Автобусы особо малого, малого и среднего классов	0,3-0,5	20
Автобусы большого класса	0,5-0,6	25
Грузовые автомобили грузоподъемностью 0,3-5,0 т грузоподъемностью от 5,0 т	0,4-0,5 0,5-0,6	15 22
Прицепы и п/прицепы	0,1-0,15	---

Значения коэффициентов корректирования нормативов пробегов подвижного состава и трудоемкостей выполнения работ приняты по нормативному документу: «Положение по техническому обслуживанию и ремонту подвижного состава автомобильного транспорта» .

Приложение 3

Распределение трудоемкости ТО и ТР автомобилей по видам работ, %

Виды работ	Легковые автомобили	Автобусы	Грузовые автомобили	Внедорожные автомобили	Прицепы, п/прицепы
1	2	3	4	5	6

Ежедневное обслуживание (ЕО)

Уборочные	80-90	80-90	70-90	70-80	60-75
Моечные	10-20	10-20	10-30	20-30	25-40
ИТОГО:	100	100	100	100	100

Первое техническое обслуживание (ТО-1)

Диагностические	12-16	5-9	8-10	5-9	3,5-4,5
Крепежные	40-48	44-52	32-38	33-39	35-45
Регулировочные	8-10	10-12	8-10	8.5-10,5
Смазочные, заправочные, очистительные	17-21	19-21	16-26	20-26	20-26
Электротехнические	4-6	4-6	10-13	8-10	7-8
По системе питания	2,5-3,5	2,5-3,5	3-6	6-8	---
шинные	4-6	3,5-4,5	7-9	8-10	16-17
ИТОГО:	100	100	100	100	100

Второе техническое обслуживание (ТО-2)

Диагностические	10-12	5-7	6-10	3-5	0,5-1
Крепежные	36-40	46-52	33-37	38-42	60-66
Регулировочные	9-11	7-9	17-19	15-17	18-24
Смазочные, заправочные, очистительные	9-11	9-11	14-18	14-16	10-12
Электротехнические	6-8	6-8	8-12	6-8	1,1,5
По системе питания	2-3	2-3	7-14	14-17	---
Шинные	1-2	1-2	2-3	2-3	2,5-3,5
Кузовные	18-22	15-17	---	---	---
ИТОГО:	100	100	100	100	100

Работы, выполняемые на постах зоны текущего ремонта

Диагностические	1,2-2,2	1,5	2,0	1,5-2,0	1,5-2,0
Регулировочные	3,5-4,5	1,5-2,0	1,0-1,5	2,5-3,5	0,6-2,0
Разборочно-сборочные	28-32	24-28	32-37	29-32	28-31
Сварочно-жестяницкие	6-8	6-7	1-2	3,5-4,5	9-10

Работы, выполняемые в цехах (и частично на постах зоны ТР)

Агрегатные	13-15	16-18	18-20	17-19	---
В том числе:
--по ремонту двигателя	5-6	6,5	7-8	7-8	---
--по ремонту сцепления, карданной передачи, редуктора, стояночной тормозной системы, подъемного механизма	3,5-4	4-5	5-5,5	4,5-5	---
--по ремонту рулевого управления, переднего и заднего мостов, тормозных систем	4,5-5	5,5-6	6-6,5	5,5-6	---
Слесарно-механические	8-10	7-9	11-13	7-9	12-14
Электротехнические	4-4,5	8-9	4,5-7	5-7	1,5-2,5
Аккумуляторные	1-1,5	0,5-1,5	0,5-1,5	0,5-1,5	---
Ремонт приборов системы питания	2-2,5	2,5-3,5	3-4,5	3-4,5
Шиномонтажные	2-2.5	2,5-3,5	0,5-1,5	9-11	1,5-2,5
Вулканизационные	1-1,5	0,5-1,5	0,5-1,5	1,5-2,5	1,5-2,5
Кузнечно-рессорные	1,5-2,5	2,5-3,5	2,5-3,5	2,5-3.5	8-10
Медницкие	1,5-2,5	1,5-2,5	1,5-2,5	1,5-2,5	0,5-1,5
Сварочные	1-1,5	1-1,5	0,5-1	1-1,5	3-4
Жестяницкие	1-1,5	1-1,5	0,5-1	0,5-1	0,5-1
Арматурные	3,5-4,5	4-5	0,5-1,5	0,5-1	0,5-1
Деревообрабатывающие	---	---	2,5-3,5	---	16-18
Обойные	3-5	2-3	1-2	0,5-1,5	---
Малярные	6-10	7-9	4-6	2,5-3,5	5-7
ИТОГО:	100	100	100	100	100

Примечания: 1.Распределение трудоемкости ЕО приведено для выполнения уборочно-моечных работ автомобилей механизированным способом. 2.Распределение трудоемкости работ ТО и ТР для грузовых автомобилей, прицепов и полуприцепов приведено применительно к подвижному составу с деревянным кузовами. 3. Распределение агрегатных работ ТР приведено по ОНТП-01-86 и может меняться в зависимости от условий работы конкретных автотранспортных предприятий

Годовые фонды времени производственных рабочих (по ОНТП-01-91)

Наименование профессий работающих	Годовой фонд времени рабочих, ч
	Номинальный (Фрм)	Эффективный (Фпр)
Водитель автобуса, грузового автомобиля грузоподъемностью 3 т и более, внедорожного автомобиля-самосвала; кузнец-рессорщик, медник, газоэлектросварщик, слесарь по ремонту приборов системы питания ДВС, работающих на этилированном бензине, вулканизаторщик, аккумуляторщик	2000	1730
Маляр	2010	1760
Все остальные	2010	1780

Приложение 4

Технологические карты

Операционно-технологическая карта отражает последовательность операций технологического процесса ТР топливной аппаратуры, вулканизационные, шинные, аккумуляторные, столярные, и других работ на соответствующих участках CТО

Постовая технологическая карта отражает последовательность операции технического обслуживания, диагностики, текущего ремонта по агрегату (агрегатам) или системам (системе) автомобиля, которые выполняются на одном из постов ТО, диагностики или ТР.

Приложение 5

Коэффициенты неравномерности загрузки постов ТО и ТР, Кн

Типы рабочих постов	Коэффициенты неравномерности загрузки постов
	Списочное количество подвижного состава АТП			СТОА легковых автомобилей
	До 100	От 100 до 300	От 300 до 500	городские	дорожные
Посты ЕО	1,20	1,15	1,12	1,05	1,15
Посты ТО-1, ТО-2, Д-1, Д-02	1,10	1,09	1,08	1,10	---
Посты ТР, регулировочные и разборочно-сборочные	1,15	1,12	1,10	1,15	1,25
Сварочно-жестяницкие, малярные, деревообрабатывающие	1,25	1,20	1,17	1,10	---

Коэффициенты использования рабочего времени постов, Ки

Типы рабочих постов	Коэффициент использования рабочего времени постов при числе смен работы в сутки
	одна	две	три
Посты ежедневного обслуживания ---уборочных работ ---моечных работ	0,98 0,92	0,97 0,90	0,95 0,87
Посты ТО-1 и ТО-2 ---на поточных линиях ---индивидуальные посты	0,93 0,98	0,92 0,97	0,91 0,96
Посты Д-1 и Д-2	0,92	0,90	0,87
Посты ТР ---регулировочные, разборочно-сборочные (не оснащенные специальным оборудованием), сварочно-жестяницкие, шиномонтажные, деревообрабатывающие ---разборочно-сборочные (оснащенные специальным оборудованием ---окрасочные	0,98 0,93 0,92	0,97 0,92 0,90	0,96 0,91 0,87

Приложение 6

Численность одновременно работающих на одном посту, чел.

Типы рабочих постов	Типы подвижного состава
	Легковые	Автобусы					Грузовые
		Особо малого класса	Малого класса	Среднего класса	Большого класса	Особо большого клсобо большого класса	Особо малой груз-ти	Малой и средней грузоподъемности	Большой груз-ти	Особо ольшой грузоподъемности	Прицепы и п/п
Посты ЕО:
---уборочных работ	2	2	2	3	3	4	2	2	3	3	2
---моечных работ	1	1	1	1	1	2	1	1	1	1	1
Посты ТО-1	2	2	3	3	4	3	3	4	4	2
Посты ТО-2	2	3	3	4	4	4	3	3	4	4	2
Посты ТР:
---регулировочные и разборочно-сборочные работы	1	1	1	1,5	1,5	1,5	1	1	1,5	1,5	1
---сварочно-жестяницкие	1	1	1,5	1,5	2	2	1	1,5	1,5	1,5	1
---малярные	1,5	1,5	2	2,5	2,5	1,5	2	2	2	2	1
---деревообрабатывающие	--	--	--	--	--	--	1	1	1	1,5	1
Посты Д-1 и Д-2	1	1	2	2	2	2	1	2	2	2	1

ОТЗЫВ РУКОВОДИТЕЛЯ

на выпускную квалификационную работу

Проектирование участка СТО по проведению первого технического обслуживания (ТО -1) автомобиля МАЗ-5550 студента Зарбалганова Махача Бекболовича

. Актуальность работы:

Актуальность темы определяется следующими проблемами: увеличением автомобильного парка страны и частности в г. Москве, желанием населения получать современные услуги, ростом объема перевозимых грузов, обеспечением бесперебойного и качественного технического обслуживания и ремонтам как юридическими, так и физическими лицами.

. Отличительные положительные стороны работы:

В данной дипломной работе рассматриваются принципы модернизации существующих участков по ТО и текущему ремонту, построение участков по ТО и текущему ремонту на основе внедрения новых систем обслуживания автомобилей, рассмотрены физические и технические средства по ТО и текущему ремонту: схема организации технологического процесса на СТО, сама организация работы СТО- выбраны технология и архитектура участка, топология участков по ТО и текущему ремонту, а также рассмотрены вопросы: расчетно-технологического и организационного раздела участка по ТО и текущему ремонту. Кроме того в полном объеме обоснован выбор современного технологического оборудования, представлены технические характеристики предлагаемого оборудования, оснастки.

Подробно рассмотрены вопросы работы участка, предлагаются варианты по ТО и текущему ремонту и диагностированию рулевого управления.

. Практическое значение

Работа имеет практико-ориентированную направленность и может быть использована при проектировании участков станций технического обслуживания и текущего ремонта автомобилей, как в населенных пунктах, так и предприятиях.

.Недостатки и замечания

Не в полной мере выполнены в соответствии с ГОСТ чертежи.

. Оценка образовательных достижений студента

У студента Зарбалганова М.Б. сформированы и четко выражены профессиональные и общие компетенции, может самостоятельно планировать, решать виды профессиональной деятельности согласно ФГОС СПО по специальности. Имеет большие возможности для личностного профессионального роста

6. Выводы

Работа выполнена в полном объеме, на хорошем уровне. Тема исследования в целом раскрыта полностью, необходимый анализ произведен. Цели и задачи достигнуты. Работа может быть допущена к защите и заслуживает оценки «хорошо »

Руководитель Сингаевский С.В..

«___»__ июня 2015 г.

Рецензия

На выпускную квалификационную работу студента группы 2ТОР11-1 Зарбалганова Махача Бекболовича, выполненную на тему: Проектирование участка СТО по проведению первого технического обслуживания(ТО -1) автомобиля МАЗ-5550».

Выпускная квалификационная работа Зарбалганова М.Б. выполнена на актуальную, на сегодняшний день тему, вызванную проблемами: увеличением автомобильного парка страны, желанием населения получать современные услуги, ростом объема перевозимых грузов, обеспечением бесперебойного и качественного технического обслуживания и ремонта.

Зарбалгановым М.Б. обработано большое количество материала на высоком теоретическом и методологическом уровне. Проведено исследование проблем модернизации существующих участков по ТО и текущему ремонту, построение участков по ТО и текущему ремонту на основе внедрения новых систем обслуживания автомобилей. Рассмотрены физические и технические средства по ТО и текущему ремонту, схема организации технологического процесса на СТО.

Объем выпускной квалификационной работы составляет 94 страницы, среди которых 17 приложений (5 рисунков и 16 таблиц).

В первой главе работы дана характеристика СТО в АТП с разработкой участка по техническому обслуживанию № 1 автомобиля МАЗ-5550.

Во второй главе ВКР автором проведен достаточно подробный и квалифицированный анализ расчетно-технологического и организационного раздела участка по ТО и текущего ремонта. Детально раскрыты понятие и основные аспекты, нормативное регулирование обслуживания и ремонта автомобилей.

В третьей главе ВКР представлен глубокий анализ выбора метода ТО и ТР автомобилей, организация технологического процесса ТО и ТР автомобилей, расчёт постов в зонах ТО и ТР, подбор технологического оборудования.

Автор выпускной квалификационной работы показал хорошую способность формулировать собственную точку зрения по рассматриваемой проблеме. Сформулированные в работе выводы достаточно обоснованы и могут быть использованы в практической деятельности. Существенных недостатков в дипломной работе не выявлено.

Выпускная квалификационная работа Зарбалганова М.Б. выполнена полностью в соответствии с предъявляемыми требованиями, рекомендована к защите и заслуживает оценку «хорошо».

Рецензент:

Преподаватель специальных дисциплин

Ильин М.Б.

(Подпись) (ФИО)

Проектирование участка СТО по проведению первого технического обслуживания (ТО -1) автомобиля МАЗ-5550

Проектирование участка СТО по проведению первого технического обслуживания (ТО -1) автомобиля МАЗ-5550

Похожие работы на - Проектирование участка СТО по проведению первого технического обслуживания (ТО -1) автомобиля МАЗ-5550
