Определение нормы расхода материала на изделие и проектирование технологического процесса изготовления новой модели
Учреждение
образования
«ВИТЕБСКИЙ
ГОСУДАРСТВЕННЫЙ
ТЕХНОЛОГИЧЕСКИЙ
УНИВЕРСИТЕТ»
Факультет
заочный
Кафедра
«Конструирование и технология одежды»
ПОЯСНИТЕЛЬНАЯ
ЗАПИСКА
КУРСОВОГО
ПРОЕКТА
по
технологии швейных изделий
Тема:
«Определение нормы расхода материала на изделие и проектирование
технологического процесса изготовления новой модели»
Исполнитель: студентка
гр. Шкс-37 Бычик А.С.
Руководитель проекта:
ст.преподаватель
кафедры К и ТО Ивашкевич
Е.М.
ВИТЕБСК,2015
СОДЕРЖАНИЕ
Введение
. Характеристика модели
2. Характеристика материалов
3. Определение нормы расхода материала на изделие
.1 Изготовление комплекта лекал
3.2 Определение площади комплекта лекал
3.3 Выполнение раскладки лекал
3.4 Определение экономичности раскладки лекал
. Проектирование технологического процесса изготовления изделия
.1 Выбор методов обработки, оборудования и средств малой
механизации
.2 Разработка технологического процесса изготовления изделия
4.3 Построение графа технологического процесса
Выводы по проекту
Литература
ВВЕДЕНИЕ
Швейная промышленность является
одной из крупнейших отраслей легкой промышленности.
Перед швейной промышленностью стоит
задача- удовлетворение потребности людей в одежде высокого качества и
многообразного ассортимента. Эта задача решается на основе повышения
эффективности производства, применение научно-технического прогресса, роста
производительности труда, всевозможного улучшения качества работы,
совершенствования труда и производства.
При массовом производстве швейных
изделий решающая роль принадлежит технологическому процессу, который
представляет собой экономически целесообразную совокупность технологических
операций по обработке и сборке деталей и узлов швейных изделий.
Современная швейная отрасль,
выпускающая одежду массового производства, должна характеризоваться достаточно
высоким уровнем техники, технологии и организации производства, наличием
крупных специализированных предприятий и производственных объединений.
Совершенствование швейного
производства предусматривает внедрение высокопроизводительного оборудования,
поточных линий, расширение ассортимента и улучшение качества одежды, выпуск
изделий, пользующихся повышенным спросом. Ассортимент швейных изделий должен
обновляться в результате расширения ассортимента и улучшения качества сырьевой
базы швейной промышленности.
Технология современного швейного
производства все более становится механической, ее эффективность в первую
очередь зависит от применяемого оборудования.
Решение задач, стоящих перед швейной
промышленностью требует больших и глубоких знаний от технологов. Без этих
знаний невозможно внедрять новые технологические процессы швейного
производства, необходимые для изготовления одежды высокого качества.[1,11]
Целью данной курсовой работы
разработка технологической последовательности по изготовлению женской блузы с
применением новейшего высокопроизводительного оборудования и
усовершенствованных методов обработки.
1. ХАРАКТЕРИСТИКА МОДЕЛИ
На рисунке 1.1 представлена
зарисовка внешнего вида модели женской блузы.
Описание внешнего вида модели
(Рис.1.1)
Блуза повседневная для женщин
младшей и средней возрастной группы из костюмно-плательной ткани.
Блуза полуприлегающего силуэта,
удлиненная по спинке, с застежкой в среднем шве спинки у горловины на одну
навесную петлю и пуговицу на ножке.
Перед с рельефными швами, идущими от
пройм и до низа, посередине переда от горловины и до низа бантовая стачанная
наружу складка, имитирующая застёжку на планку.
Спинка со средним швом, с рельефными
швами, идущими от пройм и до низа.
Рукава втачные, короткие,
одношовные,с обтачками по низу, имитирующими манжеты.
Воротник плосколежащий, с острыми
концами, не доходящий до середины переда на 1,7 см., заканчивающийся в плечевом
шве.
Низ блузы овальной формы, по переду
удлиняется от бокового к центру на 3 см., по спинке на 9,5см.
По концам воротника в углах
пришивные декоративные уголки.

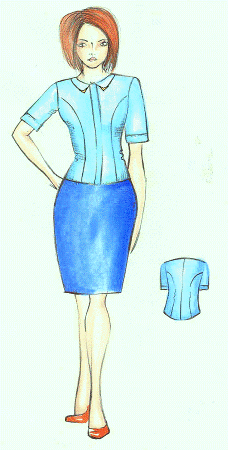

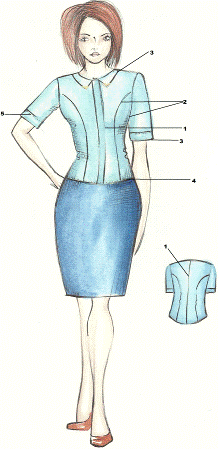

Рисунок 1.1 - Блуза женская
Рекомендуемые размеры: 96-104
Рекомендуемые роста: 164-176
полнотной группы
Таблица 1.1 - Спецификация лекал и
деталей кроя
Наименование деталей кроя
|
Количество
|
|
Лекал
|
деталей кроя
|
1
|
2
|
3
|
Основная ткань
|
1.Перед
|
1
|
2
|
2. Спинка
|
1
|
2
|
3.Боковая деталь переда
|
1
|
2
|
4.Боковая деталь спинки
|
1
|
2
|
5. Верхний воротник
|
1
|
2
|
6.Нижний воротник
|
1
|
2
|
7.Рукав
|
1
|
2
|
8.Обтачка горловины переда
|
1
|
1
|
9. Обтачка горловины спинки
|
1
|
2
|
10.Обтачка низа рукава
|
1
|
2
|
Всего
|
10
|
21
|
Прокладочная ткань
|
11. Прокладка верхнего воротника
|
1
|
2
|
12. Прокладка обтачки горловины переда
|
1
|
1
|
13. Прокладка обтачки горловины спинки
|
1
|
2
|
14.Прокладка обтачки низа рукава
|
1
|
2
|
2. ХАРАКТЕРИСТИКА
МАТЕРИАЛОВ
При изготовлении одежды в швейной
промышленности широко используются разнообразные материалы, различающиеся по
строению и свойствам. Правильный выбор материалов в значительной степени
определяет качество изделия, его внешний вид, формо- и износостойкость,
трудоемкость изготовления[12].
С учетом перечисленных требований к
изделию, а также направления моды для изготовления женской блузы была выбрана
костюмно-плательная ткань ярких тонов. Ткань хорошо держит форму, малоусадочна
и устойчива к истиранию, что немаловажно для тканей, предназначенных для
повседневной носки. Указанные качества облегчают переработку этого материала в
швейном производстве, а также не вызывают никаких трудностей в уходе за одеждой,
из нее изготовленной. Изделия не теряют своей формы и внешнего вида после
многократных стирок и химчисток, а это, наверное, один из самых главных
факторов, привлекающих привередливого покупателя. Прокладочные материалы
используются для придания формоустойчивости, жесткости отдельным элементам
блузки. При изготовлении её изготовлении в качестве прокладочного был
использован тканый материал с точечным клеевым покрытием - флизелин, артикул
9906. Данный флизелин обладает множеством положительных свойств: хорошо держит
форму, предотвращает нежелательную деформацию, долговечен, обладает высокой
устойчивостью к многократным стиркам и химчисткам. Характеристика материалов
отображена в таблице 2.1
Таблица 2.1 - Характеристика
материалов
Наименование, артикул материала
|
Поверхностная плотность, г/м2
|
Шири-на, см
|
Наименование сырья и его содержание, %
|
Вид лицевой поверхности материала
|
1
|
2
|
3
|
4
|
5
|
Ткань плательная 52399
|
260
|
148
|
70% ПЭ, 25% вискоза, 5%спандекс,
|
шероховатая с блеском
|
Прокладочный материал флизелин 9906
|
33
|
90
|
70% ПЭ 30% хлопок
|
клеевое точечное покрытие
|
Для отделки и скрепления материалов
применяют швейные нитки, их качество характеризуется разрывной нагрузкой,
разрывным удлинением, устойчивость крашения, равновесностью и количеством
пороков внешнего вида. В процессе производства одежды швейные нитки применяют
для выполнения различных технологических операций: стачивания деталей,
выполнения отделочных строчек, подшивания низа, пришивания пуговиц,
изготовления петель и т.п. термостойкость щвейных ниток определяется
волокнистым составом, отделкой и структурой ниток. В зависимости от вида и
линейной плотности швейных ниток рекомендуется подбирать номер иглы и
устанавливать натяжение ниток. Рекомендации по рациональному использованию
швейных ниток и игл приведены в таблице 2.2[4]
Таблица 2.2- Технологические режимы
машинных строчек
Вид строчки
|
Количество стежков в 10 см строчки
|
Вид швейных ниток, их номер
|
Номер швейных игл
|
1
|
2
|
3
|
4
|
Стачивающая
|
3-3.5
|
33ЛХ
|
90
|
Отделочная
|
3
|
33ЛХ
|
90
|
Обметочная
|
3-4
|
25ЛХ
|
70
|
ВТО в процессе изготовления изделия
имеет большое значение. Благодаря ВТО одежда приобретает определенную форму и
улучшается внешний вид изделия. В процессе изготовления одежды необходимо знать
технологические режимы. Режимы обработки выбираются для выполнения ниточных,
клеевых соединений, операций влажно-тепловой обработки, содержание которых
определяется технологической последовательностью на проектируемое изделие.
[13]Они представлены в таблице 2.3
Таблица 2.3 - Параметры
влажно-тепловой обработки материалов
Наименование материала
|
Температура прессования, 0С
|
Масса утюга, кг
|
Время обработки, с
|
Время пропаривания, с
|
1
|
2
|
3
|
4
|
5
|
Ткань платьевая 52399
|
140
|
1,5
|
15-20
|
10
|
Прокладочный материал флизелин 9906
|
130
|
1,5
|
15-20
|
-
|
Так же немаловажную роль играет
фурнитура. Она не должна выбиваться из композиционного решения модели, а иногда
даже и быть этим центром. В качестве фурнитуры в изделии используются
декоративные металлические пришивные уголки на концы воротника и пуговица с
навесной петелькой для застёжки. Их выбор сопровождался соответствием стиля и
цвета изделия.
3. ОПРЕДЕЛЕНИЕ РАСХОДА МАТЕРИАЛА НА
ОБРАЗЕЦ НОВОЙ МОДЕЛИ
.1 Изготовление комплекта лекал
изделия
В процессе оформления лекал на
первичных лекалах наносят направление нитей основы на деталях по ТУ на раскрой
и с учетом направления наибольших растягивающих усилий, возникающих в изделии.
Для удобства выполнения раскладок на лекалах проводят нити основы вдоль детали
от одного среза до другого по самому длинному участку.
Комплект лекал деталей изделия
изготовлен в масштабе 1:5. На каждом лекале нанесено направление нитей основы и
допустимые отклонения.
Копирование и вырезание лекал
Вначале копируют все внешние контуры
и контрольные знаки по срезам, затем - внутренние контуры (линии номинальных
направлений, вытачки и допускаемых отклонений от нитей основы). В
лекалах-эталонах основных деталей отмечают линии швов и обязательно по всем
срезам величину и характер заложенной деформации (технологической обработки), а
при наличии влажно-тепловой обработки - границы или длину участков, на которых
она предусмотрена.
Перекопированные линии обводят
карандашом по лекальным линейкам. Толщина обводки не должна превышать 0,2см
(для мела) и 0,1см (для карандаша). Между ответственными срезами деталей, в
которых допустимые отклонения не превышают ± 0,1см, расстояние в раскладке
должно быть не менее 0,2см. Количество комплектов рабочих лекал зависит от
организации швейного производства и определяется потребностью на обмеловку,
раскрой, проверку качества кроя в раскройном и пошивочных цехах и т. д. Обычно
изготовляют 3-5 комплектов лекал. В приложении 1 и 2 представлены ½ комплектов лекал из
основного и подкладочного материалов.
.2 Определение площади комплекта
лекал
Основным показателем, определяющим
расход материала на единицу изделия, является площадь лекал. В свою очередь
определение площади лекал имеет важное значение[2].
В курсовом проекте площадь комплекта
лекал определена геометрическим способом и представлена в таблице 3.4.
Таблица 3.4 - Определение площади
комплекта лекал
Наименование детали
|
Площадь лекала 1-ой детали, см2 (М 1:5)
|
Количество деталей в изделии
|
Площадь комплекта лекал, см2
|
|
|
|
М 1:5
|
1
|
2
|
3
|
4
|
Центральная деталь переда
|
76,3
|
1
|
76,3
|
Боковая деталь переда
|
30
|
2
|
60
|
Центральная деталь спинки
|
40
|
2
|
80
|
Боковая деталь спинки
|
34,46
|
2
|
68,92
|
Верхний воротник
|
4,4
|
2
|
8,8
|
Нижний воротник
|
4,35
|
2
|
8,7
|
Обтачка спинки
|
4,6
|
2
|
9,2
|
Обтачка горловины переда
|
10,14
|
2
|
10,14
|
Рукав
|
33,84
|
2
|
67,68
|
Обтачка низа рукава
|
9,8
|
2
|
19,6
|
|
∑409,34
|
Предварительная норма на длину
раскладки лекал рассчитывается по формуле:
,
где Sл - площадь
комплектов лекал, включенных в раскладку лекал, см2 (М 1:5);
Вн - нормативный процент
межлекальных отходов, %;
Шр - ширина рамки
раскладки, см (М 1:5).
Для одного комплекта
лекал нормативный процент межлекальных выпадов был выбран с учетом:
размер более 84-12,3%
однокомплектная
раскладка - +2,0;
доля мелких деталей
меньше 0,2 - +1,6;
укладывание полотен
лицом вниз - +1,0;
полуприлегающий силуэт -
+1,0;
одношовный рукав - +0,4;
Итого Вн1 =
12,3+2+1,6+0,9+1+1+0,4=18,3%; л1 = 380 см2;
Шр1 = 148 см =(М
1:5)29,6 см;
Нпрвдв=
409,34•100/(100-18,3)* 29,6 =16,9 см.
.3 Выполнение раскладок
лекал
В соответствии с
техническими условиями на раскладку лекал выполняется раскладка в масштабе 1:5
(Приложение А).
Раскладка «вразворот»
более экономичная, с минимальным процентом межлекальных отходов, с укладыванием
полного комплекта лекал.
Раскладки лекал
выполняется на листе миллиметровой бумаги. Вначале на бумагу наносится
прямоугольная рамка раскладки, ограничивающая ее площадь, используя полученные
результаты расчета предварительной нормы на длину раскладки лекал. Затем
производится раскладка и обводка контуров деталей с учетом технических условий
на раскладку лекал.
После выполнения
раскладки лекал на одной из основных деталей дается характеристика полученной
раскладки по следующим показателям:
۰ يàèىهيîâàيèه èçنهëèے;
۰ ًàçىهًيûه ïًèçيàêè;
۰ نëèيà è ّèًèيà ًàٌêëàنêè;
۰ ٌïîٌîل يàٌٍèëàيèے ٍêàيè.
.4 خïًهنهëهيèه êîيîىè÷يîٌٍè ًàٌêëàنêè ëهêàë
دî
âûïîëيهييîé ًàٌêëàنêه ëهêàë îïًهنهëےهٌٍے هه ïëîùàنü â ىàٌٍّàله 1:1
è ôàêٍè÷هٌêèé ïًîِهيٍ ىهوëهêàëüيûُ
îٍُîنîâ
ïî ôîًىَëه:
,
منه
Sً - ïëîùàنü âûïîëيهييîé ًàٌêëàنêè ëهêàë, ٌى2 (ج
1:5);ë - ïëîùàنü êîىïëهêٍîâ ëهêàë, âêë÷هييûُ â ًàٌêëàنêَ ëهêàë, ٌى2 (ج
1:5).
آô
= ((523,92-409,34)/523,92)100 = 21,8 %
آح=18,5%; آô=21,8%
دîëَ÷هييûه ًهçَëüٍàٍû ٌâهنهيû â ٍàلëèَِ 3.2.
زàلëèِà 3.2 - ذàٌ÷هٍ
ôàêٍè÷هٌêîمî ïًîِهيٍà ىهوëهêàëüيûُ
âûïàنîâ
شàêٍè÷هٌêàے يîًىà يà
نëèيَ
ًàٌêëàنêè ج
1:5, ٌى
|
طèًèيà ًàىêè ًàٌêëàنêè ج
1:5, ٌى
|
شàêٍè÷هٌêàے ïëîùàنü ًàٌêëàنêè, ٌى2
|
شàêٍè÷هٌêèé % ىهوëهêàëüيûُ
âûïàنîâ,
آô
|
حîًىàٍèâيûé
% ىهوëهêàëüيûُ
âûïàنîâ,
آي
|
16,9
|
29,6
|
523,92
|
21,8
|
18,7
|
شàêٍè÷هٌêèé
ïًîِهيٍ
ىهوëهêàëüيûُ îٍُîنîâ ïًهâûّàهٍ يîًىàٍèâيûé,
ٍàê êàê نëے ًàٌêًîے îلًàçِà
èçنهëèے
ïًèىهيےëàٌü
îنيîêîىïëهêٍيàے ًàٌêëàنêà نëے ًàٌêًîے ٍêàيè «ëèِîى âيèç», êîٍîًàے ےâëےهٌٍے يهًàِèîيàëüيîé نëے ىàٌٌîâîمî ïًîèçâîنٌٍâà.
زàêوه
ïًè÷èيîé ٍîمî ïًهâûّهيèے ىîوهٍ لûٍü
êًèâîëèيهéيîه îôîًىëهيèه ëèيèè يèçà
èçنهëèے, ÷ٍî çàًٍَنيےهٍ ًàِèîيàëüيَ ًàٌêëàنêَ
ذàٌُîن îٌيîâيîمî ىàٍهًèàëà
يà èçمîٍîâëهييûé
îلًàçهِ
ىîنهëè ٌîٌٍàâèë
88,5ٌى ïًè ّèًèيه ٍêàيè 148ٌى.

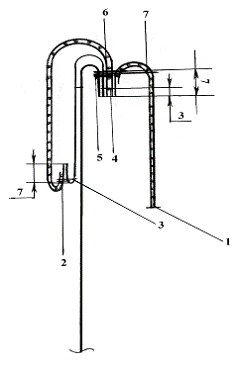

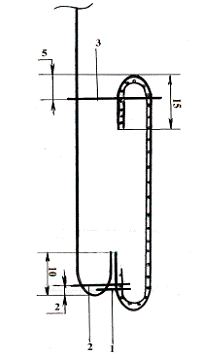

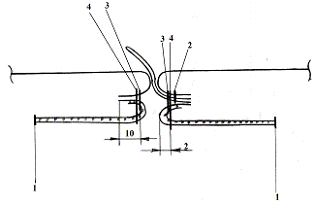

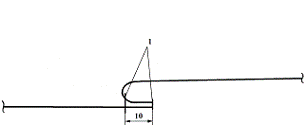

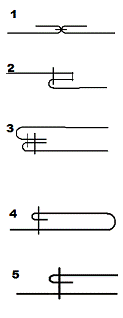

. ذہاذہءخزتہ
زإصحخثخأب×
