Мета роботи: Ознайомитися із сферою застосування калібрів для контролю придатності гладких деталей:конструкцією калібрів; допуски на калібрів; приклади розрахунку калібрів та схемами розташування полів допусків елементами технічних вимог та прикладами оформлень кресленнями калібрів розмір відхилення калібр допуск

У даній роботі проводиться розрахунок граничних і виконавчих розмірів калібрів, необхідних для контролю отвору й вала з'єднання Ø23 мм, а також контрольних калібрів для скоб.

Визначаємо розмір калібра - пробок для отвору Ø23Н7 мм

За ГОСТом 25347-82 знаходимо граничні відхилення деталей:

Е8=+0,021мм; ЕІ=0мм

Найбільший граничний розмір отвору:

=D+ЕS=23+0,021=23,021мм

Найменший граничний розмір отвору:

=D+ЕІ=23+0=23,000мм

За таблицею 1(2) ГОСТ(24853-81) для квалітета 7 і інтервалу розмірів 18-30 мм. знаходимо дані для розрахунку розмірів калібрів, мкм.

Н=4; Z=3; У=3;

Найбільший розмір нового прохідного калібру-пробки розраховують за

такою формулою:

ПРmax=Dmin+Z+Н/2=23,000+0,003+0,004/2=23,005мм

Найбільший розмір нового прохідного калібру-пробки розраховують за такою формулою:

ПРmin=Dmin +Z-Н/2=23,000+0,003-0,004/2=23,001мм

Виконавчі розміри калібра-пробки:

-найбільший Ø23,005мм

Схема розміщення полів допусків наведена на Рисунку 1 та 2

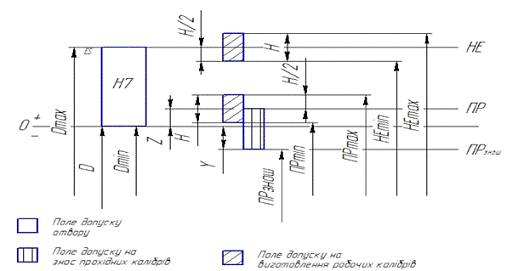

Рисунок 1Схема полів допусків калібра-пробки

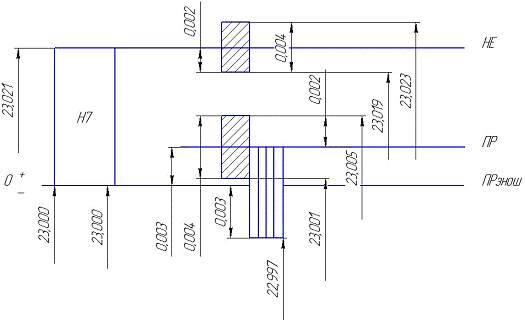

Рисунок 2 Схема розташування полів допусків калібра-пробки Ø23

На кресленні розмір робочого калібра-пробки ПР проставляється так:

Ø23,005_-0.004 мм

Найменший розмір зношеного прохідного калібра-пробки ^Прзнош=Dmin-Y=23.000-0.003=22.997 мм

Якщо калібр ПР має зазначений зношений розмір (Ø23,997), його потрібно вилучити із експлуатації.

Найбільший розмір непрохідного нового калібра-пробка:

НЕ_max=Dmax+Н/2=23,021+0,004/2=23,023 мм

Найменший розмір непрохідного нового калібр- пробка:

НЕ_min=Dmax-H/2=23,021-0,004/2=23,019 мм

Виконавчі розміри непрохідної пробки:

найбільший Ø23,023 мм;

найменший  Ø23,029 мм

Розмір непрохідного калібра-пробки НE , шо проставляється на кресленні: Ø23.023_-0.004мм

Розрахунок калібрів для контролю вала Ø23q6мм, а також контрольні розміри скоб.

За ГОСТом 25347-82 знаходимо граничні відхилення деталей:

Найбільший граничний розмір валу:

=D+еs=23+(-0,007)=22,993мм

Найменший граничний розмір валу:

=D+еі=23+(-0,020)=22,980мм

За таблицею 1(2) ГОСТ(24853-81) для квалітета 7 і інтервалу розмірів 18­30мм знаходимо дані для розрахунку розмірів калібрів,мкм:

Н₁=4; Z₁=3; Y₁=3; Н_Р = 1,5

Найбільший розмір нового прохідного калібру-скоби розраховують за формулою:

ПР_max=d_max-Z₁+Н/2=22,993-0,003+0,004/2=22,992мм

Найменший розмір нового прохідного калібру-скоби розраховують за такою формулою:

ПР_min=d_max-Z₁-Н/2=22,993-0,003-0,004/2=22,988мм

Розмір калібру, що проставляється на кресленні, Ø22.988^+0.004мм

Виконавчі розміри

-        найменший Ø22,988 мм

-        найбільший Ø22,992 мм

Схема розміщення полів допусків наведена на Рисунку 3 та 4

Найбільший розмір непрохідного калібру - скоби

НЕ_max=dmin+Н₁/2=22,980+0,004/2=22,982мм

Найменший розмір непрохідного калібру - скоби

НЕ_min=d_min-H₁/2=22,980-0,004/2=22,978мм

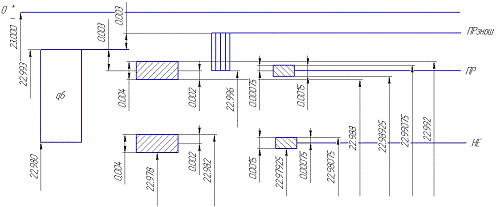

Рисунок 3 Схема розташування полів допусків калібра-скоби

Рисунок 4 Схема розташування полів допусків калібра-скоби Ø23

Виконавчі розміри

-        найменший 38,015 мм

-        найбільший 38,019 мм

Розмір калібру НЕ ,що проставляється на кресленні Ø22.978^+0.004 мм

Найбільший розмір зношеного калібра-скоби

ПР_ЗН0Ш = dmax + Y₁ =22,993+0,003=22,996 мм

Розміри контрольних калібрів визначається за формулами:

К- ПР_max=dmax-Z₁+Hр/2=22,993-0,003+0,0015/2=22,99075мм

К- ПР_min=dmax -Z₁-Н_Р /2=22,993-0,003-0,0015/2=22,98925 мм

Розмір калібру К-ПР що проставляється на кресленні калібра

Ø22.99075_-0.0015мм

К-НЕ_тах=d_тіп +Н_Р /2=22,017+0,0015/2=22,98075мм

  К-НЕ_тіп=d_тіп - Н_Р /2=22,017-0,0015/2=22,97925мм

Розмір калібру К-ПР що проставляється на кресленні калібра

Ø22,98075 _-0.0015мм

К ЗНmax=d_max + Y₁+Н_Р/2=22,993+0,003+0,0015/2=22,99675 мм

Розмір калібру К-ПР що проставляється на кресленні калібра

 Ø22,99675_-0.0015мм
