Измерение электрического сопротивления, индуктивности, ёмкости, добротности с помощью универсального моста
Лабораторная
работа № 2
Тема:
Измерение электрического сопротивления, индуктивности, ёмкости, добротности с
помощью универсального моста
Цель: научиться пользоваться универсальным
измерительным мостом
Оборудование и приборы: исследуемый измерительный
мост; набор измерительных резисторов, катушек индуктивности и конденсаторов;
соединительные провода.
Ход работы
. Измерительный Мост Р3043
Переносной двухдиапазонный мост с индикатором на
светоизлучающих диодах предназначен для измерения сопротивления.
Класс точности прибора: 5. Пределы измерения,
Ом: 0,3-30; 30-3000. Питание от встроенного источника постоянного тока, В:
2,7-3,2.
).Отстраиваем ноль прибора.
).Измеряем сопротивления резистора, добиваясь
равновесия моста с помощью рукоятки и визуального наблюдения (улавливаем место
на шкале, где два светодиода одновременно гаснут).
Измерим сопротивление резисторов:= 22 · 0.1 =
2.2 Ом= 6.4 · 10 = 64 Ом

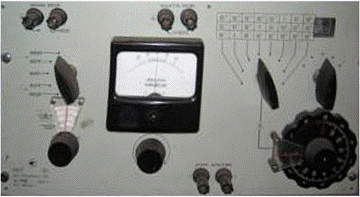

. Измерительный мост Р577
Мост Р577 переменного тока предназначен для
измерения сопротивления R, индуктивности L, ёмкости C, добротности Q, tg δ.
Для измерения параметров активных и реактивных
элементов выполняем такие действия.
). Подключаем внутреннее постоянное питание.
). Подключаем измеряемый объект к
соответствующим зажимам, расположенным на передней панели прибора.
). Рукоятка «Чувствит.» должна быть установлена
в крайнее левое положение. Правым крайним переключателем выбрать схему
измерения, которая указывается световым таблом.
). Устанавливаем рукоятку «Чувствит.» таким
образом, чтобы стрелка микроамперметра отклонилась на 30 мкА. Переключая
переключатель пределов, добиваемся минимального отклонения стрелки
микроамперметра, тем самым уравновешивая мост.
При измерении получили такие данные:
сопротивление R - 9.26 · 100 = 926 Ом; ёмкость C - 1.15мкФ; tg δ
- 0.009; индуктивность L - 0.123 мГн; добротность Q - 3.3.

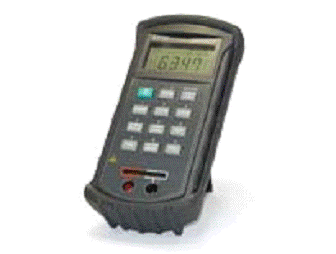

. Измеритель RLC типа E7-22
Измеритель RLC типа E7-22 предназначен для
измерения сопротивления R, индуктивности L, ёмкости C, добротности Q, tg δ.
Измерения проводим, подключив к щупам
соответствующий элемент и выбрав на приборе нужный параметр. Пределы измерений
выставлять не нужно, так как прибор делает это автоматически.
) Измерим сопротивление резисторов:= 939,9 Ом
R2 = 2.157 Ом
)Измерим ёмкость:
при частоте 2 кГц - C = 449.7 нФ
при частоте 120 Гц - C = 452.5 нФ
)Измерим тангенс угла диэлектрических потерь
tg δ
= 0.03
)Измерим индуктивность:
при частоте 1 кГц - L = 132.7 мкГн
)Добротность = 3.53
Вывод: В ходе лабораторной работы я ознакомился
с измерительными мостами типа Р3043, Р577, а также измерителем RLC типа E7-22.
Научился с помощью этих приборов измерять такие параметры как сопротивление R,
индуктивность L, ёмкость C, добротность Q, tg δ.
Контрольные вопросы
. Как будут отличаться результаты измерения
активного сопротивления на постоянном и переменном токе?
На переменном токе значение активного сопротивления
будет больше, т.к. проявятся его незначительные индуктивность и ёмкость.
. Как осуществить измерение L,C мостом на
определённой частоте переменного тока?
Чтобы осуществить измерение на определённой
частоте, надо чтобы источник питания был определённой частоты.
Измерительным уравновешенным мостом реализуется
нулевой метод измерения. двухдиапазонный
мост индикатор индуктивность
. Зачем применяется четырёх зажимная схема
включения моста при изменении сопротивления?
Для измерения малых активных сопротивлений -
единицы и доли Ома - используют четырехзажимное включение измеряемого
сопротивления. Такое включение позволяет нам значительно уменьшить влияние
сопротивления подсоединённых проводов.
