Система физической защиты ядерного объекта

Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

"НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ"

Институт Физико-технический институт

Направление подготовки (специальность) Безопасность и нераспространение ядерных материалов

Кафедра Физико-энергетические установки




Курсовой проект

Физическая защита ядерного объекта

Выполнил студент гр.0А0Г С.Д. Бабкин

Руководитель Доцент кафедры ФЭУ Б.П. Степанов







Томск 2014 г.

Содержание

Введение

1. Система физической защиты ядерного объекта. Принципы построения системы физической защиты

1.1 Принцип зонального построения

1.2 Принцип адаптивности

1.3 Принцип равнопрочности

1.4 Принцип обеспечения надежности и живучести

1.5 Принцип регулярности контроля функционирования

1.6 Принцип адекватности

2. Проведение анализа уязвимости ядерного объекта

2.1 Анализ уязвимости. Этапы проведения анализа уязвимости

2.2 Описание объекта

2.3 Угроза и модель нарушителя

3. Особо важная зона

3.1 Система контроля управления доступом

3.2 Система оптико-электронного наблюдения

3.3 Система охранной сигнализации

3.4 Тревожно-вызывная сигнализация

3.5 Система оперативной связи и оповещения

3.6 Вход в особо важную зону

3.7 Вход в пункт хранения ядерных материалов

3.8 Перегрузка ядерного топлива

Заключение

Список используемой литературы

Приложение А. Оценка стоимости комплекса ИТСФЗ

Введение


В настоящее время ключевой задачей безопасного использования современных ядерных технологий является обеспечения режима нераспространения ядерных материалов (далее в тексте ЯМ) [1], установленного международной конвенцией о физической защите ЯМ и ядерных установок (ЯУ). Российская Федерация входит в число участников данной конвенции. Согласно конвенции Российская Федерация признает важность эффективной физической защиты ЯМ при его использовании, хранении и перемещении [2]. Для достижения поставленных целей на территории нашей страны, согласно федеральному закону № 170 "Об использовании атомной энергии" необходимо осуществление физической защиты (ФЗ) ЯУ, радиационных источников, пунктов хранения ядерных материалов (ПХЯМ) и радиоактивных веществ, которая предусматривает единую систему планирования, координации, контроля и реализации комплекса технических и организационных мер, направленных на:

-       предотвращение несанкционированного проникновения на территорию ядерно-опасного объекта (ЯОО);

-       своевременное обнаружение и пресечение любых посягательств на целостность, и сохранность ядерных материалов (ЯМ), а так же на нарушение процесса функционирования ЯОО;

-       обнаружение и возвращение пропавших или похищенных ЯМ [3].

Таким образом, в федеральном законе устанавливаются основные задачи, которые должна решать ФЗ, а уже в документе нижестоящего уровня "Постановление правительства РФ № 456 "Об утверждении правил физической защиты ядерных материалов, ядерных установок и пунктов хранения ядерных материалов" определяется значение термина "Физическая защита":

физическая защита ядерный объект

ФЗ - это деятельность в области использования атомной энергии, осуществляемая в целях предотвращения диверсий и хищений в отношении ЯМ, ЯУ и ПХЯМ [4].

Так же в этом постановлении указано, что "для осуществления физической защиты на ядерном объекте реализуется система физической защиты (СФЗ)".

СФЗ представляет собой единую систему планирования, координации, контроля и реализации комплекса технических и организационных мер для осуществления ФЗ. Создание эффективной СФЗ на ЯОО является достаточно сложной задачей, регламентируемой значительным количеством нормативных документов и актов.

Целью данной курсовой работы является "Создание СФЗ особо важной зоны (ОВЗ) гипотетического объекта".

Для достижения поставленной цели были поставлены следующие задачи:

-       обзор нормативно-правовой базы по организации СФЗ ЯОО, анализу ЯОО;

-       организация охраняемых зон и категорирование помещений;

-       анализ уязвимости гипотетического объекта;

-       компоновка и выделение рубежей охраны;

-       описание технологических процедур ОВЗ;

-       оснащение ОВЗ комплексом инженерно-технических средств;

-       написание технического задания на создание эффективной СФЗ в ОВЗ гипотетического объекта.

1. Система физической защиты ядерного объекта. Принципы построения системы физической защиты


На каждом ЯОО проектируется и реализуется СФЗ. Цель создания СФЗ - предотвращение несанкционированных действий (НСД) по отношению к предметам физической защиты (ПФЗ): ЯМ, ЯУ и ПХЯМ.

К целевым задачам СФЗ относятся:

-       предупреждение НСД;

-       своевременное обнаружение НСД;

-       задержка/замедление продвижения нарушителя;

-       пресечение НСД;

-       задержание лиц, причастных к подготовке или совершению НСД.

Для указанных целей СФЗ должна соответствовать принципам построения, таким как:

-       принцип зонального построения;

-       принцип равнопрочности;

-       принцип обеспечения надежности и живучести;

-       принцип адаптивности;

-       принцип регулярности контроля функционирования;

-       принцип адекватности.

Выделяется три типа охраняемых зон: защищенная зона, внутренняя зона, ОВЗ.

Защищенная зона - территория ЯОО, доступ в которую ограничивается и контролируется, окруженная физическими барьерами, постоянно находящимися под охраной и наблюдением.

Внутренняя зона - зона, расположенная в защищенной зоне, доступ в которую ограничивается и контролируется, окруженная физическими барьерами, постоянно находящимися под охраной и наблюдением.

ОВЗ - зона, расположенная во внутренней зоне, доступ в которую ограничивается и контролируется, окруженная физическими барьерами, постоянно находящимися под охраной и наблюдением.

В зависимости от своей категории предмет физической защиты располагается в соответствующей зоне.

Также на территории ЯОО организуются зоны ограниченного доступа, доступ в которые ограничивается из-за расположения в них жизненно важных для объекта и его систем безопасности элементов.

1.2 Принцип адаптивности


Согласно принципу адаптивности, СФЗ:

-       должна адаптироваться к изменению угроз и моделей нарушителей, конфигурации объекта и границ охраняемых зон, видов и способов охраны, размещения ПФЗ;

-       должна иметь возможность образовывать дополнительные рубежи физической защиты;

-       должны сочетаться различные способы постановки/снятия параметров зданий и помещений под охрану, как в ручном так и в автоматическом режимах;

-       не должна создавать препятствий функционированию ЯОО.

1.3 Принцип равнопрочности


Вдоль границ охраняемой зоны относительно предотвращения НСД, обнаружения попытки совершения НСД, пресечения НСД и задержания нарушителей и утечки информации должна быть обеспечена равнопрочность.

1.4 Принцип обеспечения надежности и живучести


СФЗ должна выполнять задачи независимо от ситуации. Для обеспечения живучести СФЗ в любых ситуациях выделяется локальный пульт управления комплексом инженерно-технических средств отдельной охраняемой зоны или категорированного помещения. На локальном пульте управления имеются все необходимые элементы индикации и управления комплексом инженерно-технических средств.

Организация СФЗ должна предусматривать реализацию системы планово-предупредительного обслуживания комплекса инженерно-технических средств. Должны постоянно проводится отбор и проверка лояльности персонала и их подготовленности и осведомленности о действиях в штатных и чрезвычайных ситуациях. Должно быть обеспечено резервирование элементов СФЗ.

Нарушение функционирования отдельных элементов СФЗ не должно приводить к нарушениям функционирования СФЗ в целом. СФЗ следует строить на базе унифицированных модулей, обеспечивающих их совместимость при функционировании СФЗ:

-       структурную;

-       конструктивную;

-       логическую;

-       информационную;

-       электромагнитную и т.д.

1.5 Принцип регулярности контроля функционирования


СФЗ должна проходить регулярную проверку на функционирование комплекса инженерно-технических средств. Так же должны проводится учения по отработке сценария поведения и взаимодействия сил МВД и вневедомственной охраны по предотвращению диверсии или хищения ЯМ.

1.6 Принцип адекватности


Организационные и административные требования, установленные на ЯОО должны соответствовать угрозам и модели нарушителя. Для достижения данного результата осуществляется:

-       проведение анализа уязвимости ЯОО;

-       категорирование ЯОО, ПФЗ и мест их хранения и использования;

-       выбор структуры и состава инженерно-технических средств СФЗ;

-       определение способов охраны и обороны ЯОО;

-       оценки эффективности СФЗ;

-       использование при создании и совершенствовании СФЗ критерия "эффективность-стоимость";

-       возможность применения компенсационных мер.

2. Проведение анализа уязвимости ядерного объекта


2.1 Анализ уязвимости. Этапы проведения анализа уязвимости


Анализ уязвимости ЯОО проводится с целью определения конкретных внешних и внутренних угроз, вероятных способов их осуществления, моделей нарушителей, а также выявления уязвимых мест ЯУ, их ЯМ и технологических процессов использования и хранения ЯМ для последующего создании на основании полученных результатов эффективной СФЗ [6].

Основные этапы проведения анализа уязвимости:

)        создание рабочей группы по проведению анализа;

2)      разработка плана (программы) проведения анализа;

)        сбор информации для проведения анализа;

)        описание ЯОО;

)        определение уязвимых мест ЯУ и ПХЯМ;

)        определение угроз;

)        определение модели нарушителя;

)        оформление результатов анализа.

Все перечисленные выше этапы анализа уязвимости рекомендованы к применению при проведении анализа реального ядерного объекта. Для проведения анализа уязвимости гипотетического объекта было проведено описание ЯОО, определение модели нарушителя и тактики совершения НСД.

2.2 Описание объекта


Описание ЯОО проводится с целью определения и тщательного изучения основных характеристик и особенностей ЯОО и находящихся на нём ЯМ, ЯУ и ПХЯМ для того чтобы установить конкретные для данного ЯОО ПФЗ, степень их опасности и привлекательности для потенциального нарушителя.

При описании ЯОО указываются его границы и особенности его территориального расположения.

Для гипотетического ЯОО было составлено следующее описание.

Ядерный объект представляет собой территорию исследовательского ядерного реактора. Вход на объекта расположен с южной стороны через людской контрольно-пропускной пункт (ЛКПП). Проезд автомобилей осуществляется через автомобильный контрольно-пропускной пункт (АКПП), также расположенный на южной стороне объекта. План данного ЯОО показан на рисунке 1.

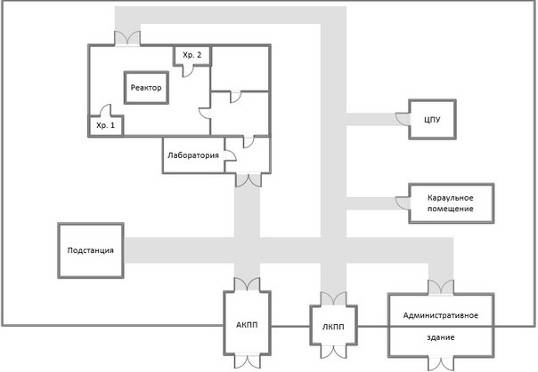

Рисунок 1 - План гипотетического ЯОО

Протяжённость периметра составляет 2 км.

Были выделены следующие особенности территориального расположения ЯОО:

-       наличие асфальтированной автомобильной дороги;

-       удаленность 7 км до ближайшего населенного пункта и промышленных объектов;

-       местность: тундра;

-       субарктический климат, 200-300 мм осадков за год;

-       карликовая растительность и животные небольших размеров;

-       водные пространства: озеро, находящееся на расстоянии 2 км;

-       тип почвы: вечная мерзлота.

Условия работы ЯОО:

-       смены: 08: 00-14: 00, 14: 00-20: 00, 02: 00-08: 00;

-       общее количество сотрудников в одной смене: 62 человека;

-       количество автомобильного транспорта, проходящего через АКПП в месяц: 2 автомобиля;

-       порядок доставки сотрудников на ЯОО: служебный автобус, личный автомобиль.

Характеристики ЯМ, находящихся на объекте:

-       степень облучения: свежее топливо и ОЯТ;

-       обогащение по U-235: 90%;

-       масса ЯМ: 25 кг;

-       категория ЯМ: категория I;

-       химическая форма: UO2;

Технологические процессы:

-       доставка топлива (каждые два месяца);

-       хранение свежего топлива;

-       загрузка свежего топлива в реактор (каждые четыре месяца);

-       помещение ОЯТ в мокрое хранилище.

2.3 Угроза и модель нарушителя


Типы (категории) нарушителей:

-       внешний нарушитель второго типа в сговоре с внутренним нарушителем второго типа (главный инженер);

-       цели: хищение ЯМ (свежее топливо, обогащение 90%);

-       мотивация: экономические (финансовая выгода);

-       количество нарушителей: 6 человек (1 - нарушитель, 4 - диверсанты, 1 - подкупленный инженер);

-       транспортные средства (далее в тексте ТС), оснащение, вооружение, инструменты, принадлежности: огнестрельное оружие, холодное оружие, взрывчатка (пластид 10 кг), инструменты (кусачки для толстой стальной проволоки, набор отверток, небольшой молоток, пила по металлу, стеклорез) легковой автомобиль;

-       уровень осведомлённости о ЯОО: общий уровень осведомлённости об ЯОО, а также о расположении предметов хищения на территории ЯО, основанный на его визуальном изучении;

-       уровень технической квалификации и подготовленности: высокий уровень подготовки к преодолению физических барьеров, сигнально-заградительных и сигнализационных рубежей, готовность вступить в открытый вооружённый конфликт с подразделениями охраны ЯОО;

-       тактика действий: смешанная (скрытое проникновение под прикрытием диверсии);

Схема действий нарушителей представлена на рисунке 2. Описание тактики действий нарушителя.

Одна из групп нарушителей осуществляет скрытое проникновение:

.        Проникновение на парковку около ЛКПП в сопровождении главного инженера на его личном автомобиле (в автомобиль заложено две светошумовые гранаты);

2.      Проход через ЛКПП во внутреннюю зону с помощью содействия главного инженера;

.        Проникновение на территорию защищенной зоны и особо важной зоны (где располагается ЯМ) так же производится при содействии главного инженера (или возможного подкупа охранников, осуществляющих контроль);

.        Хищение ЯМ при содействии главного инженера в размере (10 кг)

.        Выход с территории особо важной зоны (Использование дубликата ключей АКПП для погрузки ОЯТ);

Рисунок 2 - Схема совершения НСД

Диверсионная группа осуществляет:

1.      Дистанционный подрыв светошумовой бомбы в личном автомобиле главного инженера в качестве отвлекающего маневра;

2.      Разрушение (подрыв) внешнего и в внутреннего ограждений с северной стороны для организации ухода нарушителя и главного инженера с территории объекта;

.        Осуществление прикрытия первой группы (вооруженное противостояние персоналу охраны) для организации отхода;

.        Бегство с похищенными ядерными материалами.

Предметы физической защиты
