1. ВВЕДЕНИЕ

Цель прохождения производственной практики по профилю специальности заключалась в закреплении, углублении и систематизации знаний на основе деятельности компании ОАО «РадиоЗавод» по направлению «Управление в технических системах». В период прохождения производственной практики был выполнен план теоретической и практической подготовки студента в полном объеме.

За период с 1 июля по 29 июля мною было рассмотрено и изучено следующее: принципы построения локальных вычислительных сетей; структура и работа ЛВС; изучение сетевых протоколов; основы администрирования.

2. ЛОКАЛЬНЫЕ ВЫЧИСЛИТЕЛЬНЫЕ СЕТИ

2.1 Топологии локальных сетей

Под ЛВС (англ. LAN - Lokal Area Network) понимают совместное подключение нескольких отдельных компьютерных рабочих мест (рабочих станций) к единому каналу передачи данных.

Под топологией вычислительной сети понимается конфигурация графа, вершинам которого соответствуют компьютеры сети, а ребрам - физические связи между ними. Компьютеры, подключенные к сети, часто называют станциями или узлами сети. Логические связи представляют собой маршруты передачи данных между узлами сети и образуются путем соответствующей настройки коммуникационного оборудования.

Выбор топологии электрических связей существенно влияет на многие характеристики сети. Например, наличие резервных связей повышает надежность сети и делает возможным балансирование загрузки отдельных каналов. Простота присоединения новых узлов, свойственная некоторым топологиям, делает сеть легко расширяемой. Экономические соображения часто приводят к выбору топологий, для которых характерна минимальная суммарная длина линий связи.

Полносвязная топология (рисунок. 2.1, а) соответствует сети, в которой каждый компьютер сети связан со всеми остальными. Несмотря на логическую простоту, этот вариант оказывается громоздким и неэффективным. Действительно, каждый компьютер в сети должен иметь большое количество коммуникационных портов, достаточное для связи с каждым из остальных компьютеров сети. Для каждой пары компьютеров должна быть выделена отдельная электрическая линия связи. Полносвязные топологии применяются редко.

Ячеистая топология получается из полносвязной путем удаления некоторых возможных связей (рисунок. 2.1, б). В сети с ячеистой топологией непосредственно связываются только те компьютеры, между которыми происходит интенсивный обмен данными, а для обмена данными между компьютерами, не соединенными прямыми связями, используются транзитные передачи через промежуточные узлы.

Общая шина (рисунок. 2.1, в) является очень распространенной топологией для локальных сетей. В этом случае компьютеры подключаются к одному коаксиальному кабелю. Передаваемая информация может распространяться в обе стороны. Применение общей шины снижает стоимость проводки, унифицирует подключение различных модулей, обеспечивает возможность почти мгновенного широковещательного обращения ко всем станциям сети. Таким образом, основными преимуществами такой схемы являются дешевизна и простота разводки кабеля по помещениям. Самый серьезный недостаток общей шины заключается в ее низкой надежности: любой дефект кабеля или разъемов полностью парализует всю сеть. Другим недостатком общей шины является ее невысокая производительность, так как при таком способе подключения в каждый момент времени только один компьютер может передавать данные в сеть. Поэтому пропускная способность канала связи всегда делится здесь между всеми узлами сети.

Топология звезда (рисунок. 2.1, г). В этом случае каждый компьютер подключается отдельным кабелем к общему устройству, называемому концентратором, который находится в центре сети. В функции концентратора входит направление передаваемой компьютером информации одному или всем остальным компьютерам сети. Главное преимущество этой топологии это любые неприятности с кабелем касаются лишь того компьютера, к которому этот кабель присоединен, и только неисправность концентратора может вывести из строя всю сеть. К недостаткам топологии типа звезда относится более высокая стоимость сетевого оборудования. Кроме того, возможности по наращиванию количества узлов в сети ограничиваются количеством портов концентратора. Иногда имеет смысл строить сеть с использованием нескольких концентраторов, иерархически соединенных между собой связями типа звезда (рисунок. 2.1, д).

В сетях с кольцевой конфигурацией (рисунок. 2.1, е) данные передаются по кольцу от одного компьютера к другому, как правило, в одном направлении. Если компьютер распознает данные как «свои», то он копирует их себе во внутренний буфер. В сети с кольцевой топологией необходимо принимать специальные меры, чтобы в случае выхода из строя или отключения какой-либо станции не прервался канал связи между остальными станциями. Кольцо представляет собой очень удобную конфигурацию для организации обратной связи - данные, сделав полный оборот, возвращаются к узлу-источнику. Поэтому этот узел может контролировать процесс доставки данных адресату. Часто это свойство кольца используется для тестирования связности сети и поиска узла, работающего некорректно.

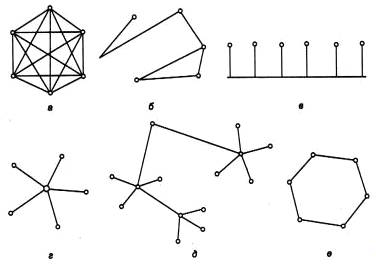

Рисунок 2.1 Типовые топологии сетей

2.2 Среда передачи данных

Линия связи (рисунок 2.2) состоит в общем случае из физической среды, по которой передаются электрические информационные сигналы, аппаратуры передачи данных и промежуточной аппаратуры.

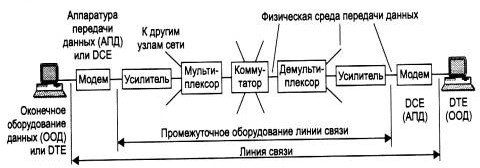

Рисунок 2.2 Состав линии связи

Физическая среда передачи данных может представлять собой кабель, то есть набор проводов, изоляционных и защитных оболочек и соединительных разъемов, а также земную атмосферу или космическое пространство, через которые распространяются электромагнитные волны. В зависимости от среды передачи данных линии связи разделяются на:

Проводные (воздушные) линии связи представляют собой провода без каких-либо изолирующих или экранирующих оплеток, проложенные между столбами и висящие в воздухе. По таким линиям связи традиционно передаются телефонные или телеграфные сигналы, но при отсутствии других возможностей эти линии используются и для передачи компьютерных данных.

Кабельные линии представляют собой достаточно сложную конструкцию. Кабель состоит из проводников, заключенных в несколько слоев изоляции: электрической, электромагнитной, механической. Кроме того, кабель может быть оснащен разъемами, позволяющими быстро выполнять присоединение к нему различного оборудования. В компьютерных сетях применяются три основных типа кабеля: кабели на основе скрученных пар медных проводов, коаксиальные кабели с медной жилой, а также волоконно-оптические кабели.

Радиоканалы наземной и спутниковой связи образуются с помощью передатчика и приемника радиоволн. Существует большое количество различных типов радиоканалов, отличающихся как используемым частотным диапазоном, так и дальностью канала.

К основным характеристикам линий связи относятся:

·              амплитудно-частотная характеристика;

·              полоса пропускания;

·              затухание;

·              помехоустойчивость;

·              перекрестные наводки на ближнем конце линии;

·              пропускная способность;

·              достоверность передачи данных;

·              удельная стоимость.

Факторы, влияющие на физическую работоспособность сети:

)Исправность компьютеров, подключенных к сети.

)Исправность сетевого оборудования (адаптеры, трансиверы, разъемы и т.д.).

)Целостность кабеля сети.

)Ограничение длины кабеля, связанное с затуханием распространяющегося по нему сигнала.

2.3 Типы локальных сетей

Существует несколько видов компьютерных сетей:

·        Глобальные сети,

·        Региональные сети,

·        Городские сети.

По скорости передачи информации компьютерные сети делятся на:

·        низкоскоростные (до 10 Мбит/с),

·        среднескоростные (до 100 Мбит/с),

·        высокоскоростные (свыше 100 Мбит/с);

Для определения скорости передачи данных в сети широко используется термин бод. Baud - единица скорости передачи сигнала, измеряемая числом дискретных переходов или событий в секунду. Если каждое событие представляет собой один бит, бод эквивалентен, бит/сек.

С точки зрения организации взаимодействия компьютеров, сети делят на одноранговые (Peer-to-Peer Network) и с выделенным сервером (Dedicated Server Network).

Одноранговые сети. Все компьютеры одноранговой сети равноправны. Любой пользователь сети может получить доступ к данным, хранящимся на любом компьютере. Преимущество одноранговых сетей заключается в том, что нет необходимости копировать все используемые сразу несколькими пользователями файлы на сервер. В принципе любой пользователь сети имеет возможность использовать все данные, хранящиеся на других компьютерах сети, и устройства, подключенные к ним. Основной недостаток работы одноранговой сети заключается в значительном увеличении времени решения прикладных задач. Это связано с тем, что каждый компьютер сети отрабатывает все запросы, идущие к нему со стороны других пользователей.

В сети с выделенным сервером один из компьютеров выполняет функции хранения данных, предназначенных для использования всеми рабочими станциями, управления взаимодействием между рабочими станциями и ряд сервисных функций. Взаимодействие между рабочими станциями в сети, как правило, осуществляется через сервер. Логическая организация такой сети может быть представлена топологией звезда. Роль центрального устройства выполняет сервер. Достоинства сети с выделенным сервером: надежная система защиты информации; высокое быстродействие; отсутствие ограничений на число рабочих станций; простота управления. Недостатки сети: высокая стоимость из-за выделения одного компьютера под сервер; зависимость быстродействия и надежности сети от сервера; меньшая гибкость по сравнению с одноранговой сетью.

Модемная связь. Наиболее распространённый и известный в России способ подключения к Интернету - модемная связь с использованием телефонной линии.

К компьютеру подключается модем - устройство для приёма и передачи данных, которое соединяется с обычной телефонной линией. Когда необходимо установить связь, при помощи модема производится набор телефонного номера, по которому отвечает другой модем, установленный у Интернет-провайдера. Между модемами устанавливается соединение и производится передача данных.

Основное достоинство модемной связи - её распространённость и невысокая цена. Если доступна качественная телефонная линия, доступна и модемная связь - нет необходимости в организации специального канала. Первоначальная цена подключения к провайдеру модемной связи невысока. Однако у модемной связи есть и крупные недостатки, значительная часть их которых связана с плачевным состоянием основной массы российских телефонных линий. Общеизвестная проблема модемной связи - невысокая скорость. Теоретически современные модемы способны обеспечивать передачу данных со скоростью до 56 Кбит/с по направлению от провайдера к пользователю и до 40 Кбит/c - от пользователя к провайдеру.

Технология Ethernet

Ethernet - это самый распространенный на сегодняшний день стандарт локальных сетей. Когда говорят Ethernet, то под этим обычно понимают любой из вариантов этой технологии. В более узком смысле Ethernet - это сетевой стандарт, основанный на экспериментальной сети Ethernet Network.

Стандарты Ethernet определяют проводные соединения и электрические сигналы на физическом уровне, формат кадров и протоколы управления доступом к среде - на канальном уровне модели OSI.

В зависимости от типа физической среды стандарт IEEE 802.3 имеет различные модификации - l0Base-5, l0Base-2, l0Base-T, l0Base-FL, l0Base-FB.

В сетях Ethernet используется метод доступа к среде передачи данных, называемый методом коллективного доступа с опознаванием несущей и обнаружением коллизий (carrier-sense-multiply-access with collision detection, CSMA/CD).

Этот метод применяется исключительно в сетях с логической общей шиной. Все компьютеры такой сети имеют непосредственный доступ к общей шине, поэтому она может быть использована для передачи данных между любыми двумя узлами сети. Одновременно все компьютеры сети имеют возможность немедленно (с учетом задержки распространения сигнала по физической среде) получить данные, которые любой из компьютеров начал передавать на общую шину.

Все данные, передаваемые по сети, помещаются в кадры определенной структуры и снабжаются уникальным адресом станции назначения. Затем кадр передается по кабелю. Все станции, подключенные к кабелю, могут распознать факт передачи кадра, и та станция, которая узнает собственный адрес в заголовках кадра, записывает его содержимое в свой внутренний буфер, обрабатывает полученные данные и посылает по кабелю кадр-ответ. Адрес станции-источника также включен в исходный кадр, поэтому станция-получатель знает, кому нужно послать ответ.

При описанном подходе возможна ситуация, когда две станции одновременно пытаются передать кадр данных по общему кабелю. Для уменьшения вероятности этой ситуации непосредственно перед отправкой кадра передающая станция анализирует возникновение на нем электрических сигналов, чтобы обнаружить, не передается ли уже по кабелю кадр данных от другой станции. Если опознается несущая (carrier-sense, CS), то станция откладывает передачу своего кадра до окончания чужой передачи, и только потом пытается вновь его передать.

Чтобы корректно обработать коллизию, все станции одновременно наблюдают за возникающими на кабеле сигналами. Если передаваемые и наблюдаемые сигналы отличаются, то фиксируется обнаружение коллизии (collision detection, CD).Ring - технология локальной вычислительной сети (LAN) кольца с «маркерным доступом».

Технология Token Ring является более сложной технологией, чем Ethernet. Она обладает свойствами отказоустойчивости. В сети Token Ring определены процедуры контроля работы сети, которые используют обратную связь кольцеобразной структуры - посланный кадр всегда возвращается в станцию - отправитель. В некоторых случаях обнаруженные ошибки в работе сети устраняются автоматически, например, может быть восстановлен потерянный маркер.

В сети Token Ring кольцо образуется отрезками кабеля, соединяющими соседние станции. Таким образом, каждая станция связана со своей предшествующей и последующей станцией и может непосредственно обмениваться данными только с ними. Для обеспечения доступа станций к физической среде по кольцу циркулирует кадр специального формата и назначения - маркер.

Получив маркер, станция анализирует его и при отсутствии у нее данных для передачи обеспечивает его продвижение к следующей станции. Станция, которая имеет данные для передачи, при получении маркера изымает его из кольца, что дает ей право доступа к физической среде и передачи своих данных. Затем эта станция выдает в кольцо кадр данных установленного формата последовательно по битам. Переданные данные проходят по кольцу всегда в одном направлении от одной станции к другой. Кадр снабжен адресом назначения и адресом источника.

Все станции кольца ретранслируют кадр побитно, как повторители. Если кадр проходит через станцию назначения, то, распознав свой адрес, эта станция копирует кадр в свой внутренний буфер и вставляет в кадр признак подтверждения приема. Станция, выдавшая кадр данных в кольцо, при обратном его получении с подтверждением приема изымает этот кадр из кольца и передает в сеть новый маркер для обеспечения возможности другим станциям сети передавать данные.

2.4 Скоростные оптоволоконные сети

В силу того, что оптоволоконный кабель использует свет (фотоны) вместо электричества, почти все проблемы, присущие медному кабелю, такие как электромагнитные помехи, перекрестные помехи (переходное затухание) и необходимость заземления, полностью устраняются. Также он обеспечивает повышенную по сравнению с медью секретность передаваемых данных, поскольку не испускает электромагнитного излучения, и к нему практически невозможно подключиться без разрушения целостности.

Недостатки оптоволокна в основном связаны со стоимостью его прокладки и эксплуатации, которые обычно намного выше, чем для медной среды передачи данных.

Сегодня оптоволокно позиционируется как высокоскоростная сетевая технология, и фактически все применяемые протоколы канального уровня используют его в той или иной форме. Вот некоторые из них:Ethernet (100BaseFX);Ethernet (1000BaseFX);Ring;Distributed Data Interface (FDDI);

Fibre Channel.

Этот метод обеспечивает наибольшие на сегодняшний день скорости, что дает хороший повод к развитию технологий передачи данных по оптоволокну. Пропускная способность может достигать порядка Терабит (1000 гигабит) в секунду. Если сравнивать с другими способами передачи информации, то порядок величин Тбит/с просто недостижим.

2.5 Беспроводные сетевые технологии

Беспроводные технологии - подкласс информационных технологий, служат для передачи информации на расстояние между двумя и более точками, не требуя связи их проводами. Для передачи информации может использоваться инфракрасное излучение, радиоволны, оптическое или лазерное излучение.

В настоящее время существует множество беспроводных технологий, наиболее часто известных пользователям по их маркетинговым названиям, таким как Wi-Fi, WiMAX, Bluetooth. Каждая технология обладает определёнными характеристиками, которые определяют её область применения.

Wi-Fi. Обычно схема Wi-Fi сети содержит не менее одной точки доступа и не менее одного клиента. Также возможно подключение двух клиентов в режиме точка-точка, когда точка доступа не используется, а клиенты соединяются посредством сетевых адаптеров «напрямую». Точка доступа передаёт свой идентификатор сети (SSID) с помощью специальных сигнальных пакетов на скорости 0,1 Мбит/с каждые 100 мс. Поэтому 0,1 Мбит/с - наименьшая скорость передачи данных для Wi-Fi. Зная SSID сети, клиент может выяснить, возможно, ли подключение к данной точке доступа. При попадании в зону действия двух точек доступа с идентичными SSID приёмник может выбирать между ними на основании данных об уровне сигнала.- телекоммуникационная технология, разработанная с целью предоставления универсальной беспроводной связи на больших расстояниях для широкого спектра устройств.

В общем виде WiMAX сети состоят из следующих основных частей: базовых и абонентских станций, а также оборудования, связывающего базовые станции между собой, с поставщиком сервисов и с Интернетом.

Для соединения базовой станции с абонентской используется высокочастотный диапазон радиоволн от 1,5 до 11 ГГц. В идеальных условиях скорость обмена данными может достигать 70 Мбит/с, при этом не требуется обеспечения прямой видимости между базовой станцией и приёмником. Между базовыми станциями устанавливаются соединения (прямой видимости), использующие диапазон частот от 10 до 66 ГГЦ, скорость обмена данными может достигать 140 Мбит/c. При этом по крайней мере одна базовая станция подключается к сети провайдера с использованием классических проводных соединений.

Bluetooth - это технология передачи радиосигнала малой мощности, разработанная для замены существующих кабельных соединений офисной и бытовой техники с широким спектром переносных устройств (мобильных телефонов, цифровых фотоаппаратов, проигрывателей и т. д.).

Технология использует небольшие приемопередатчики малого радиуса действия, либо непосредственно встроенные в устройство, либо подключаемые через свободный порт или PC-карту. Адаптеры работают в радиусе до 10 м.

Устройства, использующие стандарт Bluetooth, функционируют в диапазоне 2,4 ГГц ISM (Industrial, Scientific, Medical - промышленный, научный и медицинский диапазон) и способны передавать данные со скоростью до 720 Кбит/с. Такие показатели достигаются при использовании мощности передачи 1 МВт и задействованном механизме переключения частоты, предотвращающем интерференцию.

3. СЕТЕВЫЕ ПРОТОКОЛЫ

3.1 MAC-адреса

адрес (Media Access Control - управление доступом к среде) - это уникальный идентификатор, присваиваемый каждой единице оборудования компьютерных сетей.

В широковещательных сетях (таких, как сети на основе Ethernet) MAC-адрес позволяет уникально идентифицировать каждый узел сети и доставлять данные только этому узлу. Таким образом, MAC-адреса формируют основу сетей на канальном уровне, которую используют протоколы более высокого уровня. Для преобразования MAC-адресов в адреса сетевого уровня и обратно применяются специальные протоколы (например, ARP и RARP в сетях TCP/IP).

Структура MAC-адреса

·        Первый бит MAC-адреса получателя называется битом I/G ( широковещательным). В адресе источника он называется индикатором маршрута от источника (Source Route Indicator).

·        Второй бит определяет способ назначения адреса

·        Три старших байта адреса называются защитным адресом (Burned In Address, BIA) или уникальным идентификатором организации (Organizationally Unique Identifier, OUI)

·        За уникальность младших трех байт адреса отвечает сам производитель.

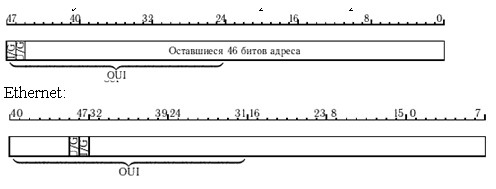

Рисунок 3.1 Структура MAC-адреса

3.2 Модель OSI

Из того, что протокол представляет собой соглашение, принятое двумя взаимодействующими объектами, в данном случае двумя работающими в сети компьютерами, совсем не следует, что он обязательно является стандартным. Но на практике при реализации сетей обычно используются стандартные протоколы. Это могут быть фирменные, национальные или международные стандарты.

В начале 80-х годов ряд международных организаций по стандартизации - ISO, ITU-T и некоторые другие - разработали модель, которая сыграла значительную роль в развитии сетей. Эта модель называется моделью ISO/OSI.

Модель взаимодействия открытых систем (Open System Interconnection, OSI) определяет различные уровни взаимодействия систем в сетях с коммутацией пакетов, дает им стандартные имена и указывает, какие функции должен выполнять каждый уровень.

В модели OSI (рисунок 3.2) средства взаимодействия делятся на семь уровней: прикладной, представительный, сеансовый, транспортный, сетевой, канальный и физический. Каждый уровень имеет дело с определенным аспектом взаимодействия сетевых устройств.

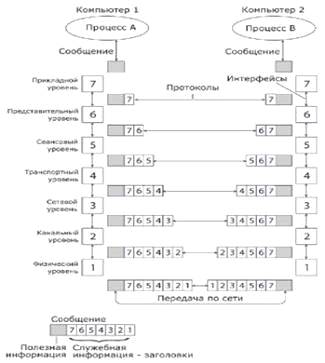

Рисунок 3.2 Модель OSI

Физический уровень получает пакеты данных от вышележащего канального уровня и преобразует их в оптические или электрические сигналы, соответствующие 0 и 1 бинарного потока. Эти сигналы посылаются через среду передачи на приемный узел. Механические и электрические/оптические свойства среды передачи определяются на физическом уровне и включают: тип кабелей и разъемов, разводку контактов в разъемах, схему кодирования сигналов для значений 0 и 1.

Протоколы физического уровня: IRDA, USB, EIA RS-232, RS-485, Ethernet (включая 10BASE-T, 10BASE2, 10BASE5, 100BASE-TX, 100BASE-FX, 100BASE-T, 1000BASE-T, 1000BASE-SX и другие), 802.11Wi-Fi, DSL, ISDN, IEEE 802.15, Firewire.

Канальный уровень обеспечивает передачу пакетов данных, поступающих от протоколов верхних уровней, узлу назначения, адрес которого также указывает протокол верхнего уровня. Одной из задач канального уровня является проверка доступности среды передачи. Другая задача канального уровня - реализация механизмов обнаружения и коррекции ошибок.

Спецификации IEEE 802.x делят канальный уровень на два подуровня: управление логическим каналом (LLC) и управление доступом к среде (MAC). LLC обеспечивает обслуживание сетевого уровня, а подуровень MAC регулирует доступ к разделяемой физической среде.

Протоколы: ATM, Fiber Distributed Data Interface (FDDI), IEEE 802.11 wireless LAN, Link Access Procedures, Point-to-Point Protocol (PPP), Serial Line Internet Protocol (SLIP) (obsolete), Unidirectional Link Detection (UDLD), x.25.

Сетевой уровень предназначен для определения пути передачи данных. Отвечает за трансляцию логических адресов и имён в физические, определение кратчайших маршрутов, коммутацию и маршрутизацию, отслеживание неполадок в сети.

Пример: IP/IPv4/IPv6 (Internet Protocol), IPX (Internetwork Packet Exchange, протокол межсетевого обмена), X.25 (частично этот протокол реализован на уровне 2) CLNP (сетевой протокол без организации соединений), IPsec (Internet Protocol Security), ICMP (Internet Control Message Protocol), RIP (Routing Information Protocol), ARP (Address Resolution Protocol).

Транспортный уровень предназначен для доставки данных без ошибок, потерь и дублирования в той последовательности, как они были переданы. При этом не важно, какие данные передаются, откуда и куда, то есть он предоставляет сам механизм передачи. Блоки данных он разделяет на фрагменты (UDP-датаграмма, TCP-сегмент), размер которых зависит от протокола, короткие объединяет в один, а длинные разбивает.

Пример: ATP (AppleTalk Transaction Protocol), FCP (Fiber Channel Protocol), NBF (NetBIOS Frames protocol), NCP (NetWare Core Protocol), SPX (Sequenced Packet Exchange), TCP (Transmission Control Protocol), UDP (User Datagram Protocol).

Сеансовый уровень модели отвечает за поддержание сеанса связи, позволяя приложениям взаимодействовать между собой длительное время. Уровень управляет созданием/завершением сеанса, обменом информацией, синхронизацией задач, определением права на передачу данных и поддержанием сеанса в периоды неактивности приложений.

Пример: ISO-SP (OSI Session Layer Protocol (X.225, ISO 8327)), L2F (Layer 2 Forwarding Protocol), NetBIOS (Network Basic Input Output System), PPTP (Point-to-Point Tunneling Protocol), RPC (Remote Procedure Call Protocol), SMPP (Short Message Peer-to-Peer), ZIP (Zone Information Protocol), SDP (Sockets Direct Protocol).

Представительный уровень имеет дело с формой представления передаваемой по сети информации, не меняя при этом ее содержания. Уровень представления - согласовывает представление (синтаксис) данных при взаимодействии двух прикладных процессов: преобразование данных из внешнего формата во внутренний. На этом уровне может выполняться шифрование и дешифрование данных, благодаря которому секретность обмена данными обеспечивается сразу для всех прикладных служб.

Прикладной уровень - это в действительности просто набор разнообразных протоколов, с помощью которых пользователи сети получают доступ к разделяемым ресурсам, таким как файлы, принтеры или гипертекстовые Web-страницы, а также организуют совместную работу, например с помощью протокола электронной почты.

Пример: HTTP, POP3, SMTP, FTP, XMPP, OSCAR, Modbus, SIP, TELNET.

Протокол IPX предназначен для передачи дейтограмм в системах, неориентированных на соединение, он обеспечивает связь между NetWare серверами и конечными станциями. IPX-пакеты могут рассылаться широковещательно.

Протокол SPX - протокол последовательного обмена пакетами. Это протокол транспортного уровня с соединением. Работает поверх сетевого протокола IPX. Предполагается, что перед отправкой сообщения между рабочими станциями устанавливается соединение. На уровне протокола SPX достоверность (надёжность) передачи информации резко возрастает. При неверной передаче пакета выполняется повторная его передача.

Протокол NetBEUI вследствие своей примитивности требует меньше всего ресурсов и обеспечивает наивысшую скорость работы, но из-за ряда присущих ему недостатков, таких как невозможность маршрутизации и сильная зашумлённость в большой сети, NetBEUI можно эффективно использовать только в небольших локальных сетях (IBM разработала протокол NetBEUI для локальных сетей, содержащих порядка 20 - 200 рабочих станций).

TCP протокол с установление соединения, находится на транспортном уровне стека TCP/IP, между протоколом IP и собственным приложением. Протокол IP занимается пересылкой дейтаграмм по сети, не гарантируя доставку, целостность, порядок прибытия информации и готовность получателя к приему данных, все эти задачи возложены на протокол TCP.- это сетевой протокол, предназначенный для передачи электронной почты в сетях TCP/IP. Работа с SMTP происходит непосредственно на сервере получателя. Поддерживает функции: установление соединения, аутентификация, передача данных. В настоящее время протокол SMTP является стандартным для электронной почты и его используют все клиенты и серверы.(протокол почтового отделения, версия 3) используется почтовым клиентом для получения сообщений электронной почты с сервера. Обычно используется в паре с протоколом SMTP. Почтовые сообщения принимаются почтовым сервером и сохраняются там, пока на рабочей станции клиента не будет запущено приложение POP3. Это приложение устанавливает соединение с сервером и забирает сообщения оттуда.- протокол прикладного уровня для доступа к электронной почте. Аналогично POP3, служит для работы с входящими письмами, однако обеспечивает дополнительные функции, в частности, возможность поиска по ключевому слову без сохранения почты в локальной памяти./CIFS - сетевой протокол прикладного уровня для удалённого доступа к файлам, принтерам и другим сетевым ресурсам, а также для межпроцессного взаимодействия.- «протокол передачи гипертекста», протокол прикладного уровня передачи данных. HTTP в настоящее время повсеместно используется во Всемирной паутине для получения информации с веб-сайтов.- расширение протокола HTTP, поддерживающее шифрование. Он обеспечивает защиту от атак, основанных на прослушивании сетевого соединения.- протокол, предназначенный для передачи файлов в компьютерных сетях. FTP позволяет подключаться к серверам FTP, просматривать содержимое каталогов и загружать файлы с сервера или на сервер. Протокол FTP относится к протоколам прикладного уровня и для передачи данных использует транспортный протокол TCP.

4. ОСНОВЫ МАРШРУТИЗАЦИИ

4.1 Сетевое оборудование

Сетевые карты - это контроллеры, подключаемые в слоты расширения материнской платы компьютера, предназначенные для передачи сигналов в сеть и приема сигналов из сети.

Концентраторы (Hub) - это центральные устройства кабельной системы или сети физической топологии "звезда", которые при получении пакета на один из своих портов пересылает его на все остальные. В результате получается сеть с логической структурой общей шины.

Повторители (Repeater)- устройства сети, усиливает и заново формирует форму входящего аналогового сигнала сети на расстояние другого сегмента. Повторитель действует на электрическом уровне для соединения двух сегментов. Повторители ничего распознают сетевые адреса и поэтому не могут использоваться для уменьшения трафика.

Коммутаторы (Switch) - управляемые программным обеспечением центральные устройства кабельной системы, сокращающие сетевой трафик за счет того, что пришедший пакет анализируется для выяснения адреса его получателя и соответственно передается только ему.

Маршрутизаторы (Router)- стандартные устройства сети, работающие на сетевом уровне и позволяющее переадресовывать и маршрутизировать пакеты из одной сети в другую, а также фильтровать широковещательные сообщения.

4.2 Маршрутизация

топология сеть связь маршрутизация

Маршрутизация - процесс определения маршрута следования информации в сетях связи.

Маршруты могут задаваться административно (статические маршруты), либо вычисляться с помощью алгоритмов маршрутизации, базируясь на информации о топологии и состоянии сети, полученной с помощью протоколов маршрутизации (динамические маршруты).

Таблица маршрутизации - электронная таблица или база данных, хранящаяся на маршрутизаторе, описывающая соответствие между адресами назначения и интерфейсами, через которые следует отправить пакет данных до следующего маршрутизатора.

Таблица маршрутизации обычно содержит: адрес сети или узла назначения; маску сети назначения; шлюз, обозначающий адрес маршрутизатора в сети, на который необходимо отправить пакет, следующий до указанного адреса назначения; метрику - числовой показатель, задающий предпочтительность маршрута. Чем меньше число, тем более предпочтителен маршрут (интуитивно представляется как расстояние).

Статическая маршрутизация - вид маршрутизации, при котором маршруты указываются в явном виде при конфигурации маршрутизатора. Вся маршрутизация при этом происходит без участия каких-либо протоколов маршрутизации.

Динамическая маршрутизация - когда записи в таблице обновляются автоматически при помощи одного или нескольких протоколов маршрутизации.адрес - уникальный сетевой адрес узла в компьютерной сети, построенной по протоколу IP. Адрес состоит из двух частей - номер сети и номер узла в сети

Автоматическое распределение. При данном способе каждому компьютеру на постоянное использование выделяется произвольный свободный IP-адрес из определённого администратором диапазона.

Динамическое распределение. Этот способ аналогичен автоматическому распределению, за исключением того, что адрес выдаётся компьютеру не на постоянное пользование, а на определённый срок.

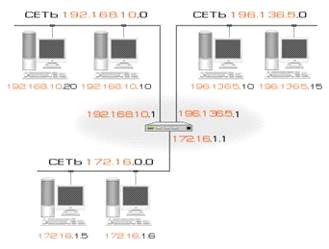

Рисунок 4.1 Маршрутизация в сетях TCP/IP

- компьютерная распределённая система для получения информации о доменах. Чаще всего используется для получения IP-адреса по имени хоста (компьютера или устройства), получения информации о маршрутизации почты, обслуживающих узлах для протоколов в домене.- использующийся в компьютерных сетях протокол низкого уровня, предназначенный для определения адреса канального уровня по известному адресу сетевого уровня.

Узел, которому нужно выполнить отображение IP-адреса на локальный адрес, формирует ARP запрос, вкладывает его в кадр протокола канального уровня, указывая в нем известный IP-адрес, и рассылает запрос широковещательно. Все узлы локальной сети получают ARP запрос и сравнивают указанный там IP-адрес с собственным. В случае их совпадения узел формирует ARP-ответ, в котором указывает свой IP-адрес и свой локальный адрес и отправляет его уже направленно, так как в ARP запросе отправитель указывает свой локальный адрес.

Преобразование адресов выполняется путем поиска в таблице. Эта таблица, называемая ARP-таблицей, хранится в памяти и содержит строки для каждого узла сети. В двух столбцах содержатся IP- и Ethernet-адреса. Если требуется преобразовать IP-адрес в Ethernet-адрес, то ищется запись с соответствующим IP-адресом.

таблица необходима потому, что IP-адреса и Ethernet-адреса выбираются независимо, и нет какого-либо алгоритма для преобразования одного в другой. IP-адрес выбирает менеджер сети с учетом положения машины в сети internet. Если машину перемещают в другую часть сети internet, то ее IP-адрес должен быть изменен. Ethernet-адрес выбирает производитель сетевого интерфейсного оборудования из выделенного для него по лицензии адресного пространства. Когда у машины заменяется плата сетевого адаптера, то меняется и ее Ethernet-адрес.

5. ЗАКЛЮЧЕНИЕ

За период прохождения производственной практики по профилю специальности было рассмотрено следующие:

) принципы построения ЛВС;

) факторы, влияющие на работоспособность сети;

) сетевая модель OSI;
