12.85
|
154.77
|
9.65
|
81.43
|
7.74
|
55.86
|
5.02
|
24.98
|
1.86
|
3.91
|
12.32
|
145.59
|
9.63
|
80.97
|
7.32
|
47.63
|
4.65
|
22.87
|
1.76
|
3.22
|
11.43
|
108.37
|
9.22
|
79.04
|
7.08
|
48.03
|
4.53
|
20.32
|
1.11
|
1.22
|
10.59
|
100.76
|
8.44
|
61.76
|
6.87
|
36.85
|
3.24
|
9.06
|
0.99
|
1.10
|
10.21
|
98.32
|
8.07
|
60.54
|
5.23
|
25.65
|
2.55
|
6.23
|
0.72
|
0.53
|
Требуется выяснить - какая из функций - линейная, квадратичная или
экспоненциальная наилучшим образом аппроксимирует функцию заданную таблицей 1.
Решение.
Для проведения
расчетов данные целесообразно расположить в виде таблицы 2, используя средства
табличного процессора Microsoft
Excel.
Таблица 2
Расчет сумм.
Поясним как
таблица 2 составляется.
Шаг 1. В ячейки A2:A26 заносим значения .
Шаг 2. В ячейки B2:B26 заносим значения .
Шаг 3. В ячейку C2 вводим формулу =A2^2.
Шаг 4. В ячейки C3:C26 эта формула копируется.
Шаг 5. В ячейку D2 вводим формулу =A2*B2.
Шаг 6. В ячейки D3:D26 эта формула копируется.
Шаг 7. В ячейку F2 вводим формулу =A2^4.
Шаг 8. В ячейки F3:F26 эта формула копируется.
Шаг 9. В ячейку G2 вводим формулу =A2^2*B2.
Шаг 10. В ячейки G3:G26 эта формула копируется.
Шаг 11. В ячейку H2 вводим формулу =LN(B2).
Шаг 12. В ячейки H3:H26 эта формула копируется.
Шаг 13. В ячейку I2 вводим формулу =A2*LN(B2).
Шаг 14. В ячейки I3:I26 эта формула копируется.
Последующие шаги
делаем с помощью автосуммирования .
Шаг 15. В ячейку A27 вводим формулу =СУММ(A2:A26).
Шаг 16. В ячейку B27 вводим формулу =СУММ(B2:B26).
Шаг 17. В ячейку C27 вводим формулу =СУММ(C2:C26).
Шаг 18. В ячейку D27 вводим формулу =СУММ(D2:D26).
Шаг 19. В ячейку E27 вводим формулу =СУММ(E2:E26).
Шаг 20. В ячейку F27 вводим формулу =СУММ(F2:F26).
Шаг 21. В ячейку G27 вводим формулу =СУММ(G2:G26).
Шаг 22. В ячейку H27 вводим формулу =СУММ(H2:H26).
Шаг 23. В ячейку I27 вводим формулу =СУММ(I2:I26).
Аппроксимируем
функцию линейной функцией .
Для определения коэффициентов и воспользуемся системой
Используя итоговые суммы таблицы 2, расположенные в ячейках A27, B27, C27
и D27, запишем систему в виде
решив которую,
получим и .
Таким образом, линейная аппроксимация имеет вид .
Решение системы
проводили, пользуясь средствами Microsoft Excel. Результаты представлены в
таблице 3.
Таблица 3
Результаты
коэффициентов линейной аппроксимации.
В таблице 3 в ячейках A37:B38 записана формула
{=МОБР(A33:B34)}.
В ячейках D37:D38
записана формула {=МУМНОЖ(A37:B38;C33:C34)}.
Далее аппроксимируем функцию квадратичной функцией
. Для определения коэффициентов , и воспользуемся системой
Используя итоговые суммы таблицы 2,
расположенные в
ячейках A27, B27, C27, D27, E27, F27 и G27 запишем систему в виде
решив которую,
получим , и .
Таким образом, квадратичная аппроксимация имеет вид
.
Решение системы проводили, пользуясь средствами Microsoft Excel.
Результаты представлены в таблице 4.
Таблица 4
Результаты
коэффициентов квадратичной аппроксимации.
В таблице 4 в ячейках E38:G40 записана формула
{=МОБР(E33:G35)}.
В ячейках I38:I40 записана формула {=МУМНОЖ(E38:G40;H33:H35)}.
Теперь аппроксимируем функцию экспоненциальной
функцией . Для определения коэффициентов и прологарифмируем
значения и используя итоговые суммы таблицы 2,
расположенные в ячейках A27, C27, H27 и I27 получим систему
где .
Решив систему, найдем , .
После потенцирования получим .
Таким образом, экспоненциальная аппроксимация имеет вид
.
Решение системы проводили, пользуясь средствами Microsoft Excel.
Результаты представлены в таблице 5.
Таблица 5
Результаты коэффициентов экспоненциальной аппроксимации.
В таблице 5 в ячейках D45:E46 записана формула {=МОБР(D42:943)}.
В ячейках G45:G46
записана формула {=МУМНОЖ(D45:E46;F42:F43)}.
В ячейке G47 записана формула =EXP(G45).
Вычислим среднее арифметическое и по формулам:
Результаты
расчета и средствами
Microsoft Excel представлены в таблице 6.
Таблица 6
Вычисление средних значений X и Y.
В ячейке F50 записана формула =B26/25.
Для того, чтобы рассчитать коэффициент корреляции и коэффициент
детерминированности данные целесообразно расположить в виде таблицы 7, которая
является продолжением таблицы 2.
Таблица
7
Вычисление остаточных сумм.
Поясним как таблица 7 составляется.
Ячейки A2:A27 и B2:B27 уже заполнены (см. табл. 2).
Далее делаем следующие шаги.
Шаг 1. В ячейку J2 вводим формулу =(A2-$F$49)*(B2-$F$50).
Шаг 2. В ячейки J3:J26 эта формула копируется.
Шаг 3. В ячейку K2 вводим формулу =(A2-$F$49)^2.
Шаг 4. В ячейки K3:K26 эта формула копируется.
Шаг 5. В ячейку L2 вводим формулу =(B2-$F$50)^2.
Шаг 6. В ячейки L3:L26 эта формула копируется.
Шаг 7. В ячейку M2 вводим формулу
=($D$37+$D$38*A2-B2)^2.
Шаг 8. В ячейки M3:M26 эта формула копируется.
Шаг 9. В ячейку
N2 вводим формулу
=($I$38+$I$39*A2+$I$40*A2^2-B2)^2.
Шаг 10. В ячейки N3:N26 эта формула копируется.
Шаг 11. В ячейку O2 вводим формулу
=($G$47*EXP($G$46*A2)-B2)^2.
Шаг 12. В ячейки O3:O26 эта формула копируется.
Последующие шаги
делаем с помощью автосуммирования .
Шаг 13. В ячейку J27 вводим формулу =СУММ(J2:J26).
Шаг 14. В ячейку K27 вводим формулу =СУММ(K2:K26).
Шаг 15. В ячейку L27 вводим формулу =СУММ(L2:L26).
Шаг 16. В ячейку M27 вводим формулу =СУММ(M2:M26).
Шаг 17. В ячейку N27 вводим формулу =СУММ(N2:N26).
Шаг 18. В ячейку O27 вводим формулу =СУММ(O2:O26).
Теперь проведем
расчеты коэффициента корреляции по формуле
(только для линейной аппроксимации)
и коэффициента
детерминированности по формуле .
Результаты расчетов средствами Microsoft Excel представлены в таблице 8.
Таблица 8
Результаты расчета.
В таблице 8 в
ячейке D53 записана формула =J27/(K27*L27)^(1/2).
В ячейке D54 записана формула =1- M27/L27.
В ячейке D55 записана формула =1- N27/L27.
В ячейке D56 записана формула =1- O27/L27.
Анализ результатов расчетов показывает, что квадратичная
аппроксимация наилучшим образом описывает экспериментальные данные.
Рассмотрим результаты эксперимента, приведенные в
исследованном выше примере.
Исследуем характер зависимости в три этапа:
·
Построим график зависимости.
· Построим
линию тренда (, , ).
· Получим
числовые характеристики коэффициентов этого уравнения.
Рис.4.1.
График зависимости y от x
Рис.4.2. График линейной аппроксимации
Рис.4.3.
График квадратичной аппроксимации.
Рис.4.4. График
экспоненциальной аппроксимации.
Примечание: Полученное при построении линии
тренда значение коэффициента детерминированности для экспоненциальной
зависимости не совпадает с истинным значением , поскольку при вычислении коэффициента
детерминированности используются не истинные значения ,
а преобразованные значения с дальнейшей
линеаризацией.
Таблица 9
5.1. Схема алгоритма.

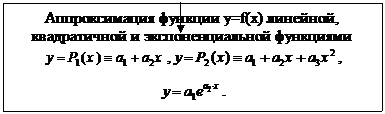

Рис.5.1. Блок-схема
program Kramer;
uses CRT;
const
n=25;
type
TArrayXY = array[1..2,1..n] of
real;
TArray = array[1..n] of real;
var
SumX,SumY,SumX2,SumXY,SumX3,SumX4,SumX2Y,SumLnY,SumXLnY:
real;
OPRlin,OPRkvadr,OPRa1,OPRa2,OPRa3:real;
a1lin,a2lin,a1kvadr,a2kvadr,a3kvadr,a1exp,a2exp,cexp:real;
Xsr,Ysr,S1,S2,S3,Slin,Skvadr,Sexp:real;
Kkor,KdetLin,KdetKvadr,KdetExp:real;
i:byte;
ArrayXY:TArrayXY=((12.85,12.32,11.43,10.59,10.21,9.65,9.63,9.22,8.44,8.07,7.74,7.32,7.08,6.87,5.23,5.02,4.65,4.53,3.24,2.55,1.86,1.76,1.11,0.99,0.72)
, (154.77
145.59,108.37,100.76,98.32,81.43,80.97,79.04,61.76,60.54,55.86,47.63,48.03,36.85,25.65,24.98,22.87,20.32,9.06,6.23,3.91,3.22,1.22,1.10,0.53));
begin
ClrScr;
SumX:=0.0;
SumY:=0.0;
SumXY:=0.0;
SumX2:=0.0;
SumX3:=0.0;
SumX4:=0.0;
SumX2Y:=0.0;
SumLnY:=0.0;
SumXLnY:=0.0;
{ Вычисление сумм x, y, x*y, x^2, x^3, x^4,
(x^2)*y, Ln(y), x*Ln(y) }
for i:=1 to n do
begin
SumX:=SumX+ArrayXY[1,i];
SumY:=SumY+ArrayXY[2,i];
SumXY:=SumXY+ArrayXY[1,i]*ArrayXY[2,i];
SumX2:=SumX2+sqr(ArrayXY[1,i]);
SumX3:=SumX3+ArrayXY[1,i]*ArrayXY[1,i]*ArrayXY[1,i];
SumX4:=SumX4+sqr(ArrayXY[1,i])*sqr(ArrayXY[1,i]);
SumX2Y:=SumX2Y+sqr(ArrayXY[1,i])*ArrayXY[2,i];
SumLnY:=SumLnY+ln(ArrayXY[2,i]);
SumXLnY:=SumXLnY+ArrayXY[1,i]*ln(ArrayXY[2,i])
end;
{ Вычисление коэффициентов }
OPRlin:=0.0;
a1lin:=0.0;
a2lin:=0.0;
a1kvadr:=0.0;
OPRkvadr:=0.0;
a2kvadr:=0.0;
a2kvadr:=0.0;
a1exp:=0.0;
a2exp:=0.0;
OPRlin:=n*SumX2-SumX*SumX;
a1lin:=(SumX2*SumY-SumX*SumXY)/OPRlin;
a2lin:=(n*SumXY-SumX*SumY)/OPRlin;
OPRkvadr:=n*SumX2*SumX4+SumX*SumX3*SumX2+SumX2*SumX*SumX3-
SumX2*SumX2*SumX2-n*SumX3*SumX3-SumX*SumX*SumX4;
a1kvadr:=(SumY*SumX2*SumX4+SumX*SumX2Y*SumX3+SumX2*SumXY*SumX3-
SumX2*SumX2*SumX2Y-SumY*SumX3*SumX3-SumX*SumXY*SumX4)/OPRkvadr;
a2kvadr:=(n*SumXY*SumX4+SumY*SumX3*SumX2+SumX2*SumX*SumX2Y-SumX2*SumX2*SumXY-n*SumX3*SumX2Y-SumY*SumX*SumX4)/OPRkvadr;
a3kvadr:=(n*SumX2*SumX2Y+SumX*SumXY*SumX2+SumY*SumX*SumX3-SumY*SumX2*SumX2-n*SumXY*SumX3-SumX*SumX*SumX2Y)/OPrkvadr;
a2exp:=(n*SumXLnY-SumX*SumLnY)/OPRlin;
cexp:=(SumX2*SumLnY-SumX*SumXLnY)/OPRlin;
a1exp:=exp(cexp);
{ Вычисление средних арифметических x и y }
Xsr:=SumX/n;
Ysr:=SumY/n;
S1:=0.0;
S2:=0.0;
S3:=0.0;
Slin:=0.0;
Skvadr:=0.0;
Sexp:=0.0;
Kkor:=0.0;
KdetLin:=0.0;
KdetKvadr:=0.0;
KdetExp:=0.0;
for i:=1 to n do
begin
S1:=S1+(ArrayXY[1,i]-Xsr)*(ArrayXY[2,i]-Ysr);
S2:=S2+sqr(ArrayXY[1,i]-Xsr);
S3:=S3+sqr(ArrayXY[2,i]-Ysr);
Slin:=Slin+sqr(a1lin+a2lin*ArrayXY[1,i]-ArrayXY[2,i]);
Skvadr:=Skvadr+sqr(a1kvadr+a2kvadr*ArrayXY[1,i]+a3kvadr*ArrayXY[1,i]*ArrayXY[1,i]-ArrayXY[2,i]);
Sexp:=Sexp+sqr(a1exp*exp(a2exp*ArrayXY[1,i])-ArrayXY[2,i]);
end;
{ Вычисление коэффициентов корреляции и
детерминированности }
KdetLin:=1-Slin/S3;
KdetKvadr:=1-Skvadr/S3;
KdetExp:=1-Sexp/S3;
{ Вывод результатов }
WriteLn('Линейная функция');
WriteLn('a1=',a1lin:8:5);
WriteLn('a2=',a2lin:8:5);
WriteLn('Квадратичная функция');
WriteLn('a1=',a1kvadr:8:5);
WriteLn('a2=',a2kvadr:8:5);
WriteLn('a3=',a3kvadr:8:5);
WriteLn('Экспоненциальная функция');
WriteLn('a1=',a1exp:8:5);
WriteLn('a2=',a2exp:8:5);
WriteLn('c=',cexp:8:5);
WriteLn('Xcp=',Xsr:8:5);
WriteLn('Ycp=',Ysr:8:5);
WriteLn('Коэффициент корреляции ',Kkor:8:5);
WriteLn('Коэффициент детерминированности
(линейная аппроксимация) ',KdetLin:2:5);
WriteLn('Коэффициент детерминированности
(квадратическая аппроксимация) ',KdetKvadr:2:5);
WriteLn('Коэффициент детерминированности
(экспоненциальная аппроксимация) ',KdetExp:2:5);
end.
Коэффициенты линейной функции
a1=-24.73516
a2=11.63471
Коэффициенты квадратичной функции
a1= 1.59678
a2=-0.62145
a3= 0.95543
Коэффициенты экспоненциальной функции
a1= 1.65885
a2= 0.40987
c= 0.50613
Xcp= 6.52320
Ycp=51.16040
Коэффициент корреляции 0.96196
Коэффициент детерминированности (линейная аппроксимация)
0.92537
Коэффициент детерминированности (квадратическая аппроксимация)
0.99409
Коэффициент детерминированности (экспоненциальная
аппроксимация) 0.02691
Сделаем заключение по результатам
полученных данных:
1. Анализ результатов расчетов
показывает, что квадратичная аппроксимация наилучшим образом описывает
экспериментальные данные т.к. согласно таблице 8 коэффициент корреляции -
0,9620; Коэффициенты детерминированности линейной аппроксимации - 0,9253;
квадратической аппроксимации – 0,994; экспоненциальной аппроксимация – 0,0269.
2. Сравнивая результаты, полученные
при помощи функции ЛИНЕЙН видим что они полностью совпадают с вычислениями,
проведенными выше. Это указывает на то, что вычисления верны.
3. Полученное при построении линии
тренда значение коэффициента детерминированности для экспоненциальной зависимости
не совпадает с истинным значением поскольку при вычислении коэффициента
детерминированности используются не истинные значения y, а преобразованные значения ln(y) с дальнейшей
линеаризацией.
4. Результаты полученные с помощью
программы на языке PASCAL полностью
совпадают со значениями приведенными выше. Это говорит о верности вычислений.
1.
Ахметов К.С. Windows 95 для всех. - М.:ТОО
"КомпьютерПресс", 1995.
2.
Вычислительная техника и программирование. Под ред. А.В. Петрова. М.:
Высшая школа, 1991.
3.
Гончаров A., Excel 97 в
примерах. — СПб: Питер, 1997.
4.
Левин А., Самоучитель работы на компьютере. - М.: Международное
агентство А.Д.Т., 1996.
5.
Информатика: Методические указания к курсовой работе.
Санкт-Петербургский горный институт. Сост. Д.Е. Гусев, Г.Н. Журов. СПб, 1999
