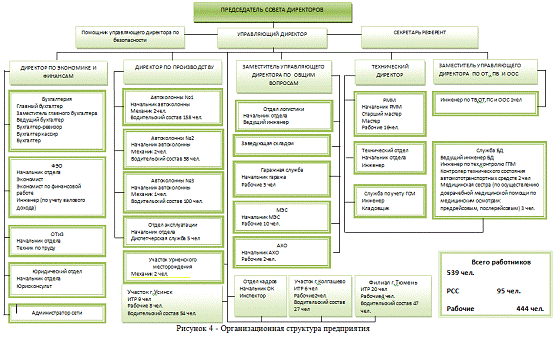

Вид техники
|
Количество единиц
|
Самосвалы г/п 10-25тн
|
49
|
Бортовые автомобили
|
14
|
Седельные тягачи
|
63
|
Специализированная техника
|
81
|
Автомобильные краны
|
7
|
Строительно-дорожные механизмы
|
19
|
Легковые автомобили
|
103
|
Автобусы
|
33
|

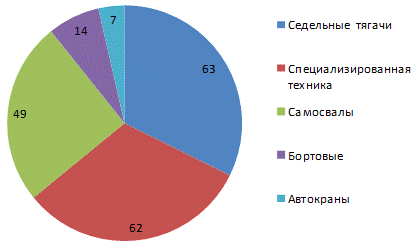

Грузовые автомобили и специализированная техника на их
базе делятся на 5 групп:
самосвалы (49);
бортовые автомобили (14);
седельные тягачи (63);
специализированная техника на базе грузовых
автомобилей(62);
автокраны (7).
Рисунок 5 - Классификация грузовых автомобилей ОАО
«УТТ»
Седельные тягачи - грузовые автомобили, перевозящие
полуприцепы. Полуприцепы присоединяют к автомобилю при помощи специального
приспособления - седельно-сцепного устройства.
Специализированная техника - механизмы для выполнения
определенных операций связанной с определенной специфической деятельностью,
которые могут быть установлены на колесное или гусеничное транспортное
средство.
Самосвалы - грузовые саморазгружающиеся автомобили с
механически наклоняемым кузовом для разгрузки. Применяются для перевозки
навалочных, сыпучих или других грузов пригодных для такой выгрузки, которая
производится посредством опрокидывания их из кузова.
Бортовые автомобили - это автомобили, которые
используется для перевозки различных грузов. Его отличительной особенностью
является открытый кузов с откидными бортами.
Автокраны - краны стрелового типа, которые могут быть
снабжены башенно-стреловым оборудованием и могут передвигаться с грузом или без
груза, не требуя специальных путей и устойчивость которых обеспечивается силой
тяжести.

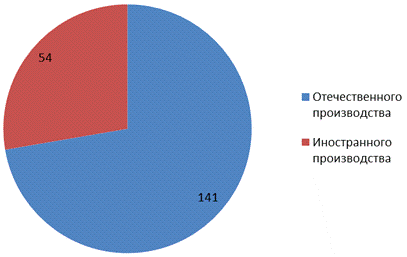

Из 195 грузовых автомобилей 54 иностранного производства, а остальные 141
отечественного.
Рисунок 6 - Анализ грузовых автомобилей парка по производству
% грузовых автомобилей марки Урал. Наиболее часто встречающиеся модели
Урал 4320, Урал 5557, их модификации и специализированный транспорт на базах
этих моделей. Из 78 автомобилей специализированный транспорт занимает 37 ед.
техники, седельные тягачи - 21 ед. техники, самосвалы - 10 ед. техники,
бортовые автомобили - 6 ед. техники и автокраны - 4 ед. техники.
Грузовых автомобилей Scania
51 в парке предприятия. Они представлены моделями P114, P380, R114, R124 и R420.
Из них 35 самосвалов и 16 седельных тягачей.
Грузовые автомобили КамАЗ в составе 32 автомобилей представлены моделями
КамАЗ 44108, КамАЗ 5410, КамАЗ 53228 и их модификациями. Из них: 17 седельных
тягачей,12 специализированных автомобилей на их базе и 3 бортовых автомобиля.
Грузовые автомобили других марок имеют малый численный состав. Туда
входят такие как: НефАЗ (8 автомобилей), КрАЗ (8 автомобилей), МАЗ (7
автомобилей), ГАЗ (4 автомобиля), ЗИЛ (3 автомобиля), УАЗ (1 автомобиль), Volvo (1 автомобиль), Mercedes (1 автомобиль) и Isuzu (1 автомобиль).

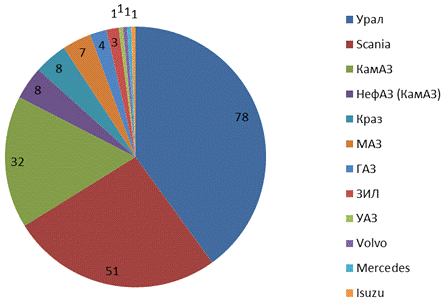

Рисунок 7 - Анализ грузовых автомобилей парка по производителям
Специализированный транспорт включает в себя автомобили вышеуказанных
марок с установленным на их базы специализированным оборудованием. В эту группу
входят:
промысловые передвижные паровые установки (ППУА; ППУ 1600 / 100);
автоцинстерны (АЦ-6606-011; АЦН-10; АЦ-5,5; АЦН-7 и т.д.);
автотопливозаправщики (АТЗ-10; АТЗМ-9; АТЗ-5);
подъемники каротажные самоходные (ПКС-5);
агрегаты депарафинизации скважин (АДПМ-12/150);
агрегат ремонта и обслуживания станков качалок (АРОК);
насосные установки (УНБ, УНЦ) и др. нефтепромысловое оборудование.
1.4 Оснащение ремонтно-механической мастерской
предприятия
Здание ремонтно-механической мастерской имеет площадь 4320 м2.
Въезд и выезд автомобилей осуществляется через 5 ворот, 4 из которых соединены
двумя сквозными проездами, что позволяет организовать поточное обслуживание
автомобилей. В центре мастерской расположена комната мастера. В зоне приема
имеется мойка легковых автомобилей. В зоне текущего ремонта расположены
шиномонтажный и агрегатно-механический участки. В зоне технического
обслуживания расположен сварочный пункт.
Во время прохождения практики в РММ, было отмечено, что мастерская
предприятия слабо оснащена средствами автоматизации труда. Работа в основном
совершается ручным инструментом. Имеются: 1 подъемник; 3 кран-балки; домкраты;
шиномонтажное оборудование для колес любого размера; станки; сварочные
аппараты; прибор для регулировки развал/схождение (линейка); тележки для снятия
колес; автосканер; штатный набор манометров; приспособление для смазки
пластичным маслом (шприц); мультимер; наборы ключей (рожковых, накидных и т.д.)
и др.
т располагается в зоне текущего ремонта автомобилей. 2 опорные кран-балки
грузоподъемностью 5 т. и пролетом по 18 м. охватывают мастерскую длиной в 120
м. 3-яя кран-балка расположена в агрегатно-механическом участке, она имеет
грузоподъемность 1 т. Шиномонтажное оборудование, предназначенное для
шиномонтажных работ для грузовых автомобилей, расположено в шиномонтажном
участке. Сварочный аппарат для электродуговой сварки и газовая горелка
(переносные) расположены в сварочном пункте. Автосканер, штатный набор
манометров, приспособления для регулировки развал/схождение и мультимер
находятся в комнате мастера.
Из диагностического оборудования имеется только автосканер Launch, прибор для регулировки
развал/схождение (линейный), штатный набор манометров, и мультимер.

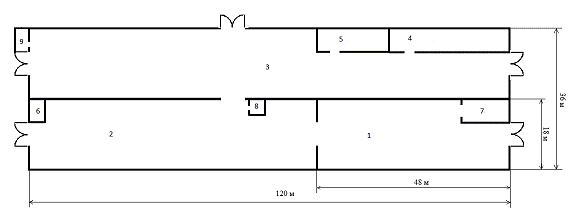

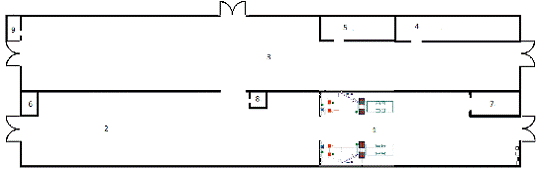

Рисунок 8 - План ремонтно-механической мастерской: 1 - Зона приема
автомобилей; 2 - Зона технического обслуживания; 3 - Зона текущего ремонта; 4 -
Агрегатно-механический участок; 5 - Шиномонтажный участок; 6 - Сварочный пункт;
7 - Мойка автомобилей; 8 - Комната мастера; 9 - Подсобное помещение.
1.5 Обоснование темы проекта
Категория условий эксплуатации подвижного состава - IV. За годы своего существования ОАО
«УТТ» наладило хорошие партнерские отношения с нефтяными компаниями,
предоставляя транспортные услуги и выполняя условия заключенных договоров.
Транспорт предприятия нередко ходит на нефтяные месторождения, путь к которым
лежит по дорогам местного значения с грунтовым покрытием и малой
интенсивностью. ОАО «УТТ» предоставляет транспорт и строительным компаниям, в
том числе и дорожно-строительным. Транспорт ОАО «УТТ» ходит не только в
пределах города, но и по соседним населенным пунктам.
В парке предприятия имеются автомобили разных грузоподъемностей. Полная
масса моделей грузовых автомобилей парка предприятия варьируется от 1,2 до 60
т., следовательно, грузоподъемность от 1 до 40 т.
Городу Нягань свойственны климатические условия крайнего севера.
Находится он в зоне континентального климата.
Средние показатели погодных условий:
среднегодовая температура воздуха - −1,4°C,
относительная влажность воздуха - 75,0 %,
средняя скорость ветра - 3,0 м/с[11].
Рисунок 9 - Климатические условия
Подавляющее количество дней в году преобладают отрицательные температуры,
что тоже влияет на техническое состояние транспортных средств. В особенности,
это влияет на резино-технические изделия и детали, а также имеет место
повышенная коррозия металлических изделий. Отрицательная температура
сказывается на вязкости горюче-смазочных материалов и технических жидкостей,
что вынуждает проводить обязательное сезонное обслуживание. При этом системы
транспортного средства все равно работают в тяжелых условиях, что сокращает их
срок службы и ухудшает техническое состояние. При отрицательных температурах
затруднен пуск двигателя вследствие уменьшения напряжения аккумулятора,
увеличения вязкости масла в картере и топлива поступающего из баков, что
нарушает смесеобразование, затрудняет вращение коленчатого вала и приводит к
повышенному износу деталей КШМ. Не меньше страдают и остальные системы
автомобиля. Любые топливопроводы и другие шланги становятся более хрупкими,
также может выходить из строя проводка.

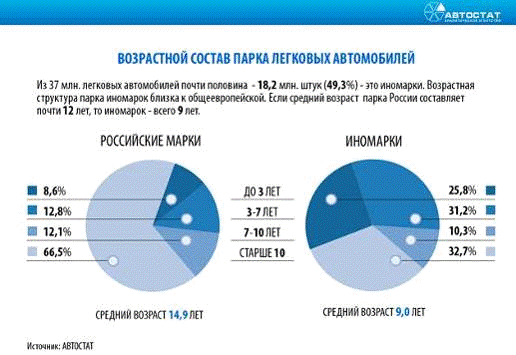

ОАО «УТТ» практикует увеличение подвижного состава с приобретением новых
партнеров и получением новых объемов работ. Поэтому в парке имеются как старые
автомобили, так и новые.
Тяжелые условия эксплуатации, большие расстояния осуществления перевозок,
грузоподъемность автомобилей и их смешанный возрастной состав сильно влияют на
техническое состояние транспорта и коэффициент технической готовности парка.
Также возрастает вероятность возникновения непредвиденного отказа.
В положении о техническом обслуживании и текущем
ремонте подвижного состава автотранспортных предприятий определена
планово-предупредительная система технического обслуживания и ремонта,
закрепленная законодательством в нашей стране.
Основой технической политики является
планово-предупредительная система технического обслуживания и ремонта, которая
представляет собой совокупность средств, нормативно-технической документации и
исполнителей, необходимых для обеспечения работоспособного состояния подвижного
состава. Работоспособное состояние подвижного состава обеспечивается
проведением технического обслуживания и ремонта и соблюдением других
рекомендаций правил технической эксплуатации. Основным техническим
воздействием, осуществляемым на автотранспортных предприятиях при эксплуатации
подвижного состава, являются планово-предупредительные работы технического
обслуживания и ремонта. Своевременное и качественное выполнение технического
обслуживания в установленном объеме обеспечивает высокую техническую готовность
подвижного состава и снижает потребность в ремонте. Системой технического
обслуживания и ремонта предусматриваются две составные части операций:
контрольная и исполнительская. Планово-предупредительный характер системы
технического обслуживания и ремонта определяется плановым и принудительным
(через установленные пробеги или промежутки времени работы подвижного состава)
выполнением контрольной части операций с последующим выполнением по потребности
исполнительской части. Часть операций технического обслуживания и ремонта
(например, смазочные операции) может выполняться в плановом порядке без
предварительного контроля[12].

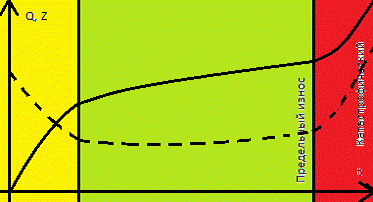

К контрольной части относится диагностирование. Диагностирование - одно
из важных звеньев планово-предупредительной системы технического обслуживания и
ремонта подвижного состава. Диагностирование позволяет узнать параметры
технического состояния агрегатов и деталей до достижения ими предельного
состояния без осуществления полного объема разборочных работ и предупредить
непредвиденные отказы. Также можно проверить качество выполненных работ по
обслуживанию и ремонту автомобиля.
Исходя из анализа оснащения РММ, следует отметить, что мастерская слабо
оснащена средствами автоматизации труда и диагностическим оборудованием.
Отсутствие диагностического оборудования, предназначенного для проверки систем
автомобилей, отвечающих за безопасность дорожного движения, является серьезной
проблемой. Дефектация автомобилей проводится по внешнему осмотру, издаваемым
шумам и на основе слов водителей. При подобном подходе к дефектации можно
упустить причину возникновения отказа, устранив лишь ее последствия, что
повлечет за собой повторный отказ.
Совершенствование процесса диагностики следует начать с построения самого
процесса пошаговыми операциями по диагностическим работам. Согласно
разработанному процессу выбрать необходимое оборудование, особое внимание
следует уделить на оборудование диагностирующее системы автомобиля, отвечающие
за безопасность дорожного движения.
диагностика трудоемкость затраты
Глава 2. Технологическая часть
.1 Разработка технологического процесса диагностики
В процессе эксплуатации автомобилей происходит неизбежное изменение их
технического состояния, которое в итоге может привести к возникновению отказов
и неисправностей основных агрегатов и узлов автомобиля и как следствие к
невозможности использования автомобиля по прямому назначению. Наиболее
эффективным способом определения технического состояния автомобилей является
техническое диагностирование, позволяющее выявлять неисправности и оценивать
реальное состояние агрегатов, узлов, механизмов и всего автомобиля в целом.
Диагностирование технического состояния автомобиля по назначению,
периодичности, перечню выполняемых работ, трудоемкости и месту его в технологическом
процессе ТО и ТР делится на общее - Д-1 и углубленное (поэлементное) - Д-2.
Дополнительным видом является диагностирование (Др.) проводимое на постах ТО и
ТР с целью выявления и устранения неисправностей и отказов в процессе ТО и ТР.
Общее диагностирование Д-1 проводится с периодичностью ТО-1 (за 2-3 дня
до планового ТО-1 или непосредственно перед ним) и предназначено главным
образом для определения технического состояния агрегатов, узлов, механизмов и
систем, обеспечивающих безопасность движения автомобилей. Заключение о
техническом состоянии автомобиля при Д-1 выдается в форме «Годен» или «Не
годен» к дальнейшей эксплуатации без регулировочных и ремонтных воздействий или
в форме «Необходимо устранить выявленные неисправности или отказы». При работах
автомобилей в сложных условиях (в больших городах, в горных условиях, при
перевозке пассажиров) периодичность Д-1 может уменьшаться вплоть до ежедневного
его проведения в междусменное время.
Основным назначением углубленного диагностирования Д-2 является
определение конкретного места неисправностей и отказов, их причин и характера.
Углубленное диагностирование Д-2 проводится за 4-6 дней до предлагаемой даты
поставки автомобиля на ТО-2 с тем, чтобы за это время комплекс подготовки
производства приготовил необходимые запасные части и материалы по каждому
автомобилю, а в зоне ТР были устранены выявленные при Д-2 отказы и
неисправности.
По месту выполнения диагностирования в технологическом процессе ТО и ТР
автомобилей различают целевое и совместное диагностирование. В первом случае,
как правило, диагностирование проводится на специальных постах или линиях,
комплексы которых составляют участки и станции диагностирования. Проводимое на
них диагностирование является самостоятельным технологическим процессом.
Если диагностическое оборудование рассредоточено по постам зон ТО и ТР,
то выполняемое с его помощью диагностирование носит название совмещенного. В
этом случае контрольно-диагностические операции соответствующим образом
распределяются по постам ТО и ТР, и приводится, как правило, выборочно - для
контроля качества ремонтных или профилактических работ. Трудоемкость этих
операций отдельно не определяется, так как они входят в объем работ данного
вида ТО и ТР, выполняемого на постах в зоне ремонта[13].
При возвращении с линии автомобиль проходит через контрольно-технический
пункт (КТП), где дежурный механик проводит визуальный осмотр автомобиля по
установленной технологии, и при необходимости оформляет заявку на ТР. Затем
автомобиль, в зависимости от дальнейшего хода проведения мероприятий,
подвергается углубленным работам ЕО в соответствии с планом профилактических
работ, поступает на посты общей и углубленной диагностики (Д-1 или Д-2) через
зону ожидания ТО или ТР в зону хранения автомобилей.
После Д-1 при отсутствии неисправностей автомобиль направляется в зону
ТО-1, а затем в зону хранения или (при наличии неисправностей) через зону
ожидания в зону ТР, а затем оттуда в зону хранения. Автомобили прошедшие
предварительно за 4-6 дней диагностирование Д-2, направляются в зону ТО-2 для
планового обслуживания и выполнения сопутствующего ремонта до 20% от объема
ТО-2 только после выполнения основного объема работ ТР по устранению
неисправностей, отмеченных в карте диагностирования, а оттуда - в зону
хранения.
После оформления заявки на ТР автомобиль подвергается углубленной уборке
и мойке и направляется на диагностирование Д-1 или Д-2 (в зависимости от объема
диагностирования и сложности поиска неисправностей) для уточнения объема
предстоящего ТР, после чего направляется в зону ТР и оттуда в зону
хранения[14].
Общее диагностирование (Д-1).
. Установить автомобиль на диагностический пост.
. Проверить давление в шинах (всех колес).
. При необходимости довести давление в шинах до нормы.
. Проверить величину свободного хода педали тормоза.
. При необходимости отрегулировать ход педали тормоза.
. Проверить действие гидровакуумного усилителя
тормоза.
. Установить автомобиль передними колесами на
диагностический стенд.
. Проверить состояние и герметичность аппаратов и
трубопроводов тормозной системы с гидро- или пневмоприводом.
. Проверить эффективность действия тормозов передних
колес на стенде.
. При необходимости отрегулировать тормоза передних
колес.
. Повторить проверку их действия на стенде.
. Установить автомобиль колесами заднего моста на
диагностический стенд.
. Проверить эффективность действия колес заднего моста
на стенде.
. Повторить проверку их действия на стенде.
. Проверить действие стояночного тормоза.
. При необходимости отрегулировать стояночный тормоз.
. Повторить проверку его действия.
. Проверить силу трения в рулевом механизме.
. Проверить люфт в шарнирах рулевых тяг.
. Проверить люфт рулевого управления и состояние узлов
привода управляемых колес.
. Проверить установку управляемых колес по величине
боковых сил.
. При необходимости отрегулировать установку
управляемых колес.
. Повторно проверить установку управляемых колес по
величине боковых сил.
. Проверить действие приборов наружного оснащения и
сигнализации.
. Вывести автомобиль с диагностического поста.
Углубленное диагностирование (Д-2).
27. Установить автомобиль задними колесами на стенд и
закрепить.
. Проверить состояние двигателя на наличие стуков и
шумов.
. Проверить герметичность выпускных трубопроводов,
крепление труб и глушителя.
. Проверить состояние и натяжение ремней вентилятора,
генератора, насоса гидроусилителя руля, компрессора и отрегулировать их
натяжение.
. Проверить свободный и полный ход педали сцепления и
отрегулировать
. Проверить крепление фланцев карданных валов и при
необходимости закрепить фланцы.
. Проверить давление воздуха в шинах задних колес и
состояние шин и при необходимости подкачать шины до нормы.
. Проверить радиальный и осевой люфт в шкворневых
соединениях.
. Проверить состояние гидроусилителя руля.
. Проверить состояние гидронасоса руля.
. Проверить люфт и усиление поворота рулевого колеса.
. Отрегулировать люфт и усилие поворота рулевого
колеса.
. Проверить величину люфта и биение карданного вала.
. Проверить состояние, герметичность коробки передач и
величину суммарного люфта на каждой передаче.
. Проверить состояние, герметичность заднего моста и
величину суммарного люфта главной передачи.
. Проверить состояние аккумуляторной батареи по
плотности электролита и напряжению.
. Проверить состояние стартера по падению напряжения
при запуске двигателя.
. Проверить работоспособность генератора и регулятора
напряжения.
. Проверить работу газораспределительного механизма.
. Проверить работу топливного насоса высокого давления
(ТНВД).
. Определить дымность отработавших газов.
. Проверить работу контрольно-измерительных приборов.
. Проверить состояние топливного насоса и давления,
развиваемого им.
. Проверить состояние и работу компрессора.
. Прогреть двигатель и трансмиссию под нагрузкой до
рабочей температуры.
. Определить потери мощности в трансмиссии.
. Определить мощность на колесах автомобиля и расход
топлива под нагрузкой. При необходимости проверить состояние цилиндро-поршневой
группы двигателя.
. Отрегулировать угол опережения впрыска для повышения
мощности двигателя.
. Записать результаты диагностики в рем. листок или
диагностическую карту.
. Вывести автомобиль с диагностического поста.
Углубленное диагностирование (Д-2) включает в себя и общее (Д-1). Первым
делом проводятся работы связанные с обеспечением безопасности дорожного
движения, а после работы по диагностированию двигателя и других систем
автомобиля.
.2 Выбор оборудования
Выбор оборудования для участка диагностики решено произвести, исходя из
анализа отказов систем автомобилей, особое внимание следует уделить системам,
отвечающим за безопасность дорожного движения. Самой важной системой
автомобиля, отвечающей за безопасность дорожного движения, является тормозная
система. Поэтому диагностический участок следует оснастить стендом для проверки
тормозной системы. Следующей системой, влияющей на безопасность дорожного
движения, является система рулевого управления, поэтому было решено приобрести
оборудование для ее диагностики. Немаловажный вклад в общую безопасность
движения вносит правильная регулировка приборов освещения, в связи с этим было
решено приобрести диагностический прибор для регулировки фар. По данным

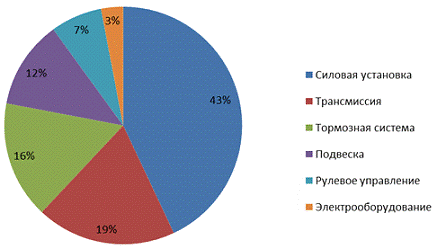

исследования большее количество отказов приходится на силовую установку -
двигатель внутреннего сгорания и его системы. Следовательно, нужно выбрать
оборудование для диагностирования работы двигателя. Также следует приобрести
стенд для проверки электрооборудования, несмотря на малый процент выхода из
строя данной системы, она сложна в диагностировании.
Требования к диагностическому оборудованию:
1. Перечень требований к стендовому оборудованию для
проверки тормозных систем. Общие требования:
.1. Возможность проверки тормозных систем подвижного
состава различных типов и моделей.
.2. Пригодность для проверки всех тормозных систем,
включая рабочую, стояночную (аварийную) и вспомогательную.
.3. Обеспечение испытаний тормозных систем в силовых
режимах, приближающихся к реальным.
.4. Обеспечение проверки тормозных приводов и тормозных
механизмов по выходным параметрам.
.5. Наличие, по крайней мере, двух пар роликов в
качестве опор для каждого из колес автотранспортного средства. При проведении
испытаний ролики стенда должны быть чистыми и сухими.
.6. Обеспечение устойчивого положения
автотранспортного средства при испытаниях без применения страховочных
приспособлений (кроме случаев проверки тормозных систем, воздействующих на
колеса одного моста).
.7. Наличие вспомогательных устройств, обеспечивающих
самостоятельный съезд автотранспортного средства с роликов после окончания
проверки (тормоз съезда, подъемники колес, выталкиватели и др.).
Требования к стендам инерционного типа:
.8. Наличие привода для разгона роликов и неприводных
колес автотранспортного средства.
.9. Наличие в комплекте стенда динамометрического
устройства для нажатия на тормозную педаль.
.10. Отсутствие кинематической связи между правыми и
левыми роликами и возможность отключения привода стенда в момент проверки
тормозов (одновременно с включением динамометрического устройства для нажатия
на тормозную педаль).
.11. Возможность определения времени срабатывания и
значения максимальной тормозной силы по каждому из одновременно проверяемых
тормозных механизмов и скорости вращения роликов.
.12. Погрешность измерения времени срабатывания
тормозной системы - не более 0,02 с.
.13. При определении тормозной силы погрешность
измерения параметров - не более +/- 5%.
.14. Погрешность измерения скорости автотранспортного
средства - не более +/- 2,5%.
.15. Погрешность измерения усилия нажатия на педаль -
не более +/- 5%. Нестабильность усилия нажатия на педаль - не более +/- 2,5%.
.16. Время срабатывания динамометрического устройства
для нажатия на тормозную педаль, определяемое как время полного перемещения
рабочего органа устройства, не установленного на тормозной педали, - не более
0,02 с во всем диапазоне рабочих усилий устройства.
Требования к стендам силового типа:
.17. Наличие привода, обеспечивающего непрерывное
вращение колес (до наступления блокировки), в процессе испытаний автотранспортного
средства со скоростью не менее 2 км/ч.
.18. Наличие в комплекте стенда датчика усилия на
тормозной педали.
.19. Отсутствие кинематической связи между правыми и
левыми роликами в момент проверки тормозов.
.20. Возможность определения максимальной тормозной
силы и времени срабатывания проверяемых колес.
.21. Наличие устройства, сигнализирующего о блокировке
колес и отключающего привод стенда в момент блокировки.
.22. Погрешность измерения тормозной силы на колесе и
задания усилия на тормозной педали - не более +/- 5%.
.23. Погрешность измерения времени срабатывания
тормозов - не более +/- 0,02 с.
. Требования к измерительной и регистрирующей
аппаратуре для проверки тормозных систем автотранспортных средств методом
дорожных испытаний.
Измерительная и регистрирующая аппаратура, применяемая
при дорожных испытаниях, должна удовлетворять следующим требованиям:
.1. Обеспечивать возможность измерения и регистрации
тормозного пути, установившегося замедления, времени срабатывания, усилия на
органе управления тормозом и начальной скорости торможения;
.2. Обеспечивать возможность испытаний находящихся в
эксплуатации автотранспортных средств всех типов и моделей;
.3. Обеспечивать следующую точность измерения
параметров:
+/- 2,5% - тормозного пути;
+/- 4,0% - установившегося замедления;
+/- 0,03 с - времени срабатывания;
+/- 1,5 км/ч - начальной скорости торможения.
.4 Аппаратура должна подвергаться в установленном
порядке проверке и регулировке.
. Требования к оборудованию, применяемому для определения
суммарного люфта в рулевом управлении:
.1. Применяемое оборудование должно обеспечивать
возможность испытания находящихся в эксплуатации автотранспортных средств всех
типов и моделей.
.2. Оборудование для определения суммарного люфта в
рулевом управлении должно обеспечивать измерение углов поворота рулевого колеса
при приложении к ободу нормированного усилия в обоих направлениях вращения.
.3. Погрешность показаний динамометра не должна быть
более +/- 0,49 H (+/- 0,05 кгс). Погрешность установки расчетного плеча
приложения нагрузки не должна быть более +/- 3%.
.4. Погрешность измерения угла поворота не должна быть
более +/- 1.
. Требования к оборудованию для проверки внешних
световых приборов:
.1. Пост для проверки внешних световых приборов должен
включать: рабочую площадку, экран с матовым покрытием (см. также п. 4.5),
фотоэлемент (защищенный от посторонних засветок) с измерительными приборами и
ориентирующее приспособление.
.2. Рабочая площадка должна быть таких размеров, чтобы
при расположении на ней автотранспортного средства расстояние между
рассеивателями светового прибора и экраном было не менее 5 м. Неровности
рабочей поверхности должны быть не более 5 мм на длине 1 м.
.3. Угол между плоскостью экрана и рабочей площадкой
должен быть 90 +/- 5.
.4. Ориентирующее приспособление должно обеспечивать
установку оси задних колес автотранспортного средства перпендикулярно к экрану
с точностью +/- 0,5.
.5. При использовании вместо экрана оптического
прибора с ориентирующим приспособлением:
диаметр входного отверстия объектива прибора должен
быть не менее 200 мм;
оптическая ось прибора должна быть направлена
параллельно рабочей площадке с точностью +/- 0,25;
ориентирующее приспособление должно обеспечивать
возможность установки оптической оси прибора параллельно плоскости симметрии
автотранспортного средства (или перпендикулярно оси задних колес) с точностью
+/-0,5;
конструкция прибора должна обеспечивать возможность
перемещения центра объектива по высоте в пределах 400 - 1200 мм и фиксации его
в любом промежуточном положении. Допускается несовпадение высоты объектива и
центра проверяемой фары не более чем на 10 мм;
- диаметр фотоэлемента должен быть не менее 15 мм и
не более 30 мм[11].
Исходя из анализа подвижного состава, перечня
диагностических работ и изучения существующего диагностического оборудования
было решено оснастить участок диагностики следующим оборудованием:
Силовой роликовый тормозной стенд IW4/7 LON ALLRAD с многофункциональным
аналоговым дисплеем и четырьмя шкалами предлагает Вам в компактном виде
технологию для проверки полноприводных транспортных средств. С патентованным
методом проверки возможно правильно и без повреждений провести диагностику
полноприводных автомобилей. Современная электронная система управления
обеспечивает также проверку противобуксовочной системы (ASR) и стояночных
тормозных систем с электронным управлением в процессе диагностики тормозов.
Данный тормозной стенд является неотъемлемой частью диагностических линий на
предприятиях, обслуживающих полноприводные автомобили. Стенд является
неотъемлемой частью зоны активной приемки или универсальной диагностической
линии с высокой пропускной способностью[14].

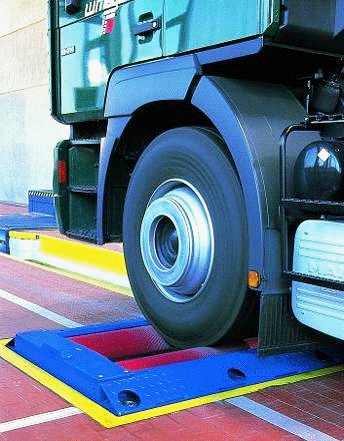

Рисунок 10 - Силовой роликовый стенд MAHA IW4/7 LON ALLROAD
Технические характеристики:
- допустимая нагрузка на ось - 13,0 т. / 18,0 т.;
диаметр колес - 520-1300 мм;
рекомендованная ширина колеи - 800-2800 мм;
коэффициент сцепления шин с роликами (сухие/мокрые) -
0,9 / 0,7;
скорость вращения роликов - 2,3 / 3 км/ч;
взвешивание (осевые весы) - 0-13000 / 0-18000 кг;
диапазон измерений тормозных сил - 0-8 кН (0-40);
диапазон измерений усилия на органе управления - 0
-999 Н;
мощность электродвигателей - 2 х 7,5 / 2 х 11 кВт;
длина роликов - 1000 / 1150 мм;
диаметр роликов - 202 / 265 мм;
межосевое расстояние - 430 / 475 мм;
электропитание - 380 В;
габаритные размеры - 7750/4000 мм.
Комплектация стенда:
2 роликовых агрегата с разными пределами осевых нагрузок (IW 4 Euro 2 - 13 т. и IW 7 Euro 2- 18 т.)
многофункциональный аналоговый дисплей с 4-мя шкалами для отображения
измеренных значений по тормозам, амортизаторам и «схождению», включая элементы
управления (электропускатели двигателей, реле и другие необходимые элементы в
зависимости от подключенного оборудования);
аналоговый/цифровой указатель разности тормозных сил;
2 цифровых дисплея VARIODATA:
радиопульт;
полноприводный модуль для всех видов полноприводных трансмиссий;
блокируемый главный включатель;
интерфейсный разъем RS232
для подключения принтера или компьютера.
Люфтомер ИСЛ-401 предназначен для измерения суммарного люфта рулевого
управления автотранспортных средств путем измерения угла поворота рулевого
колеса относительно начала поворота управляемых колес в соответствии с ГОСТ Р
51709-2001, введённым с 1 января 2002г. Люфтомер включен в каталог НИЦ ГИБДД
Технических средств обеспечения безопасности дорожного движения 2001-2004г,
сертифицирован и зарегистрирован в Государственном реестре средств измерений
под №17897-98. Люфтомер ИСЛ-401 является единственным люфтомером принятым
приказом МВД России № 264 от 23.03.2002 на снабжение органов внутренних дел
Российской Федерации и внутренних войск МВД России.

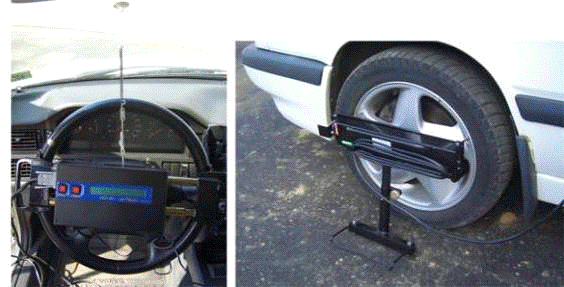

Рисунок 11 - Люфтомер ИСЛ-401. Основной прибор
(слева), Датчик начала поворота управляемого колеса (справа).
Технические характеристики:
питание автономное от встроенного аккумулятора - 12 В;
потребляемая мощность - не более 2 Вт;
диапазон измерения угла поворота рулевого колеса - 0 -
40 град;
диапазон раздвижки захвата - от 360 до 550 мм;
погрешность измерения угла поворота рулевого колеса -
не более 1 град.;
масса прибора - не более 13 кг[15].
Стенд для проверки электрооборудования Э-250-07 предназначен для контроля
и ремонта снятого с автомобиля электрооборудования. Усовершенствованная
модификация широко известного стенда Э-242. Является его улучшенной
модификацией, доработанной с учетом пожеланий покупателей. Оснащен цифровой индикацией
режимов работы. Методика проверки аналогична проверке на стенде Э-242 (на
фиксированной частоте вращения с замером напряжения на обмотке возбуждения и
изменением тока нагрузки).

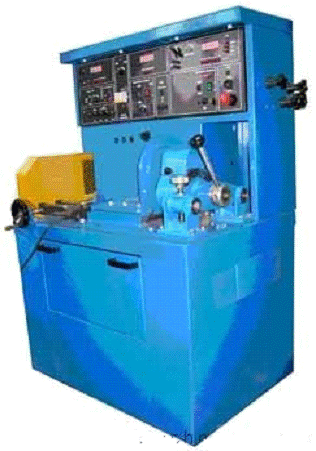

Рисунок 12 - Стенд для проверки электрооборудования Э-250-07
Стенд для проверки электрооборудования осуществляет
проверку:
генераторов 12 В 70 А в режиме холостого хода и под
нагрузкой до 3 кВт;
стартеров до 4,2 кВт;
реле-прерывателей;
реле-регуляторов;
коммутационных реле;
электроприводов агрегатов автомобиля;
тяговых реле стартеров;
полупроводниковых приборов;
обмоток якорей;
резисторов.
Технические характеристики.
) Диапазоны измерений:
напряжение постоянного тока:0 - 20, 12 - 16 - 40, 24 -
32 В;
сила постоянного тока: 0 - 5, 0 - 500 - 150, 0 - 500,
0 - 1500 А;
электрическое сопротивление постоянному току:1 - 100,
10 - 1000 , 100 - 10000 1000 - 100000 Ом;
крутящий момент на валу стартера: 0 - 2,5/0 - 10
кгс·м;
частота вращения ротора генератора/стартера: 0 - 10000
об/мин.
) Регулировка тока нагрузки генераторов:
плавная - реостат;
ступенчатая, А30, 60, 90, 120.
) Мощность привода генераторов: 3 кВт;
) Источник стартерного тока:
номинальное напряжение - 12 / 24 В
максимальный ток 1150 А;
кратковременная мощность (проверка стартера 10 сек) -
16 кВт.
) Напряжение питания - 380 В.
) Питание при проверке стартеров - встроенный сетевой
источник питания.
) Габариты - 1200х850х1600 мм.
) Масса, 300 кг.
ИНФРАКАР
М 1.02 - газоанализатор II класса точности со встроенным принтером, предназначен
для измерения объемной доли оксида углерода (СО), углеводородов (CН) (в
пересчете на гексан), диоксида углерода (СО2), кислорода (О2),
в отработавших газах автомобилей с бензиновыми двигателями. В газоанализаторе
имеются каналы для измерения частоты вращения коленчатого вала (все исполнения)
и температуры масла (обозначение буквой Т) двигателей автомобилей. На основании
измеренных значений СО, СН, СО2, О2 газоанализатор
осуществляет расчет коэффициента избытка воздуха (). В
соответствии с требованиями ГОСТ Р 52033-2003.

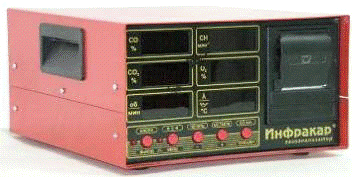

Рисунок
13 - Газоанализатор Инфракар М 1.02
Технические
характеристики:
- габариты 355х330х190 мм
вес 10 кг.
Диапазоны измерений:
СО: 0-7%;
СН: 0-3000 млн-1;
СО2: 0 - 16%;
О2: 0 - 21 %;
-
: 0…2.
Диапазоны
измерений тахометра: 0 - 6000 об/мин.
Температура
масла: 20-100 град.С0.
Основная
относительная погрешность измерений газовых каналов: ± 6 %.
Приведенная
погрешность измерений тахометра: ± 2,5%.
ИНФРАКАР
Д 1.02 - переносной дымомер предназначен для измерения дымности отработавших
газов дизельных автомобильных двигателей.

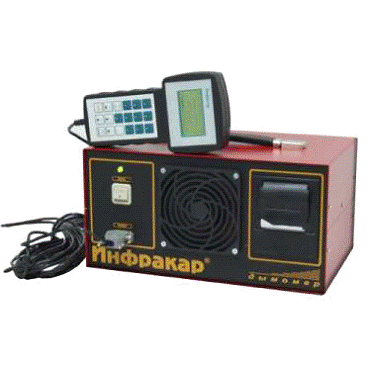

Рисунок
14 - Дымомер Инфракар Д 1.02
Комплектация:
эффективная
оптическая база (L) - 0,43 м.;
- наличие встроенного принтера;
габариты 355х220х220 мм (блок), 210х110х40 мм (пульт);
вес 6 кг (блок) и 0,5 кг (пульт).
WERTHER WTC 2066/D, OMA 684A. Прибор для проведения проверок и выполнения
регулировок лучей света фар легковых и грузовых автомобилей, мотоциклов.
Механический, щелевой визир, аналоговый люксометр с двойной шкалой. Метрическая
планка. Вертикальное подвижное устройство с самоблокирующимся зажимом для
контрольно-испытательного экрана.

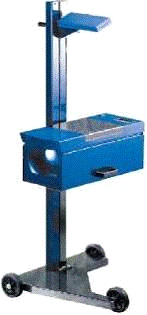

Рисунок 15 - Прибор для регулировки света фар Werther WTC 2066/D, OMA 684A
Технические характеристики:
максимальная высота для выполнения измерений - 1410
мм;
минимальная высота для выполнения измерений 240 мм;
габаритные размеры 1,761/0,61/0,61 м;
вес 35 кг[14].
2.3 Расчет годовой и суточной программы по диагностике
Исходные данные:
коэффициент технической готовности: КТГ = 0,86;
подвижной состав содержит около 370 автомобилей, из которых 195 -
грузовые;
среднесуточный пробег автомобиля: Lcc = 250 км;
число дней работы предприятия в году: Дрг = 298 дней;
категория эксплуатации: КЭ = IV;
продолжительность работы автомобиля на линии: tн = 10 Час;
число дней работы ремонтно-механической мастерской (РММ) в году - Дргц
=247 дней;
количество смен на участке диагностики: с = 1;
продолжительность смены: Тсм = 8 час.
Для определения годовой и суточной программ по диагностическим работам
следует рассчитать периодичность обслуживания и объемы работ по техническому
обслуживанию и ремонту автомобилей. Следует разделить автомобили на несколько
групп в зависимости от ресурса и специфики автомобиля. 195 грузовых автомобилей
и спец техники на их базе делится на 8 групп.
Определение пробега до капитального ремонта:
км.
Где
- нормативный пробег до КР;
-
коэффициент, определяющий категорию условия эксплуатации;
-
коэффициент, учитывающий классификацию подвижного состава;
-
коэффициент, учитывающий климатическую зону.
1) Седельные тягачи иностранного производства - 18 шт. (Scania, Volvo, Isuzu)
км.
2) Самосвалы иностранного производства - 35 шт. (Scania)
км.
3) Автокран иностранного производства - 1 шт. (Mercedes)
км.
4) Бортовые автомобили отечественного производства - 14 шт. (Урал,
КамАЗ, ГАЗ, ЗИЛ)
км.
5) Седельные тягачи отечественного производства - 45 шт. (Урал.
КамАЗ, КрАЗ, МАЗ)
км.
6) Самосвалы отечественного производства - 14 шт. (Урал. МАЗ)
км.
7) Специализированная техника на базе автомобилей отечественного
производства (Урал, КамАЗ, НефАЗ, КрАЗ, ГАЗ)
км.
8) Автокраны на базе автомобилей отечественного производства - 6 шт.
(Урал, ЗИЛ)
км.
Определение
пробега до ТО-1 и ТО-2:
км.
Где
- нормативная периодичность ТО-1 и ТО-2;
км;
км.
Корректирование
по среднесуточному пробегу заключается в подборе численных значений
периодичности пробега автомобиля (км) и пробега до КР (км), кратных между собой
и среднесуточному пробегу. Допускается отклонение от нормы 10%.
После
определения расчетной периодичности ТО-1 (L1) производится
окончательная корректировка ее величины по кратности со среднесуточным пробегом
автомобилей (Lcc):
.
Где n - величина кратности, округляется до
целого числа.
Окончательно скорректированная по кратности величина периодичности ТО-1
принимает значение:
км.
После
определения расчетной периодичности ТО-2 проверяется ее кратность со
скорректированной периодичностью ТО-1:
.
Окончательная
скорректированная величина периодичности ТО-2 принимает значение:
км.
Величина
расчетного пробега автомобиля до капитального ремонта корректируется по
кратности с периодичностью ТО-1 и ТО-2:
.
Окончательно
скорректированная величина расчетного пробега автомобиля до капитального
ремонта принимает значение:
км.
;
км;
;
км.
1) Седельные тягачи иностранного производства - 18 шт. (Scania, Volvo, Isuzu):
;
км.
2) Самосвалы иностранного производства - 35 шт. (Scania):
;
км.
3) Автокран иностранного производства - 1 шт. (Mercedes):
;
км.
4) Бортовые автомобили отечественного производства - 14 шт. (Урал,
КамАЗ, ГАЗ, ЗИЛ):
;
км.
5) Седельные тягачи отечественного производства - 45 шт. (Урал.
КамАЗ, КрАЗ, МАЗ):
;
км.
6) Самосвалы отечественного производства - 14 шт. (Урал. МАЗ):
;
км.
7) Специализированная техника на базе автомобилей отечественного
производства - 62 шт. (Урал, КамАЗ, НефАЗ, КрАЗ, ГАЗ):
;
км.
8) Автокраны на базе автомобилей отечественного производства - 6 шт.
(Урал, ЗИЛ):
;
км.
Число
технических воздействий определяется цикловым методом в том случае, когда
неизвестен годовой пробег автомобилей.
Число
КР и ТО на один автомобиль за цикл определяется отношением циклового пробега к
пробегу до данного вида воздействия. Так как цикловой пробег Lц в
данной методике расчета принят равным пробегу LKP автомобиля до КР,
то число КР одного автомобиля за цикл будет равно единице.
Таким
образом, число KP(NKP), TO-2(N2) и TO-l(Nl) за
цикл на один автомобиль можно представить в следующем виде:
;
;,
..
1) Седельные тягачи иностранного производства - 18 шт. (Scania, Volvo, Isuzu):
;
.
2) Самосвалы иностранного производства - 35 шт. (Scania):
;
.
3) Автокран иностранного производства - 1 шт. (Mercedes):
;
.
4) Бортовые автомобили отечественного производства - 14 шт. (Урал,
КамАЗ, ГАЗ, ЗИЛ):
;
.
5) Седельные тягачи отечественного производства - 45 шт. (Урал.
КамАЗ, КрАЗ, МАЗ):
;
.
6) Самосвалы отечественного производства - 14 шт. (Урал. МАЗ):
;
.
7) Специализированная техника на базе автомобилей отечественного
производства - 62 шт. (Урал, КамАЗ, НефАЗ, КрАЗ, ГАЗ):
;
.
8)
Автокраны на базе автомобилей отечественного производства - 6 шт. (Урал, ЗИЛ):
;
.
Дэц-
число дней нахождения автомобиля за цикл в технически исправном состоянии:
сут.
1) Седельные тягачи иностранного производства - 18 шт. (Scania, Volvo, Isuzu):
сут.
2) Самосвалы иностранного производства - 35 шт. (Scania):
сут.
3) Автокран иностранного производства - 1 шт. (Mercedes):
сут.
Бортовые автомобили отечественного производства - 14 шт. (Урал, КамАЗ,
ГАЗ, ЗИЛ):
сут.
4) Седельные тягачи отечественного производства - 45 шт. (Урал. КамАЗ,
КрАЗ, МАЗ):
сут.
5) Самосвалы отечественного производства - 14 шт. (Урал. МАЗ):
сут.
6) Специализированная техника на базе автомобилей отечественного
производства - 62 шт. (Урал, КамАЗ, НефАЗ, КрАЗ, ГАЗ):
сут.
7) Автокраны на базе автомобилей отечественного производства - 6 шт.
(Урал, ЗИЛ):
сут.
При
определении Дкр необходимо учитывать, что простой автомобиля на КР
предусматривает общее количество календарных дней вывода автомобиля из
эксплуатации.
сут.
Где
- нормативный простой автомобиля в КР на
авторемонтном заводе;
Дт
- число дней затраченных на транспортировку автомобиля из АТП на ремонтное
предприятие. Фактически это время может быть принято 10 - 15% от простоя на КР.
сут.
Число
дней простоя автомобиля на КР за цикл:
сут.
Где
- простой автомобиля в ТО и ТР в днях на 1000 км
пробега;
К4
- корректирующий коэффициент, учитывающий возраст транспортного средства.
, сут.
Расчёт
коэффициента технической готовности:
,
где
Дэц - дни эксплуатации за цикл.
1) Седельные тягачи иностранного производства - 18 шт. (Scania, Volvo, Isuzu):
.
2) Самосвалы иностранного производства - 35 шт. (Scania):
.
3) Автокран иностранного производства - 1 шт. (Mercedes):
.
.
5) Седельные тягачи отечественного производства - 45 шт. (Урал.
КамАЗ, КрАЗ, МАЗ):
.
6) Самосвалы отечественного производства - 14 шт. (Урал. МАЗ):
.
7) Специализированная техника на базе автомобилей отечественного
производства -62 шт. (Урал, КамАЗ, НефАЗ, КрАЗ, ГАЗ):
.
8) Автокраны на базе автомобилей отечественного производства - 6 шт.
(Урал, ЗИЛ):
.
Расчет
коэффициента перехода от цикла к году:
,
1) Седельные тягачи иностранного производства - 18 шт. (Scania, Volvo, Isuzu):
.
2) Самосвалы иностранного производства - 35 шт. (Scania):
.
3) Автокран иностранного производства - 1 шт. (Mercedes):
.
4) Бортовые автомобили отечественного производства - 14 шт. (Урал,
КамАЗ, ГАЗ, ЗИЛ):
.
5) Седельные тягачи отечественного производства - 45 шт. (Урал.
КамАЗ, КрАЗ, МАЗ):
.
6) Самосвалы отечественного производства - 14 шт. (Урал. МАЗ):
.
7) Специализированная техника на базе автомобилей отечественного
производства - 62 шт. (Урал, КамАЗ, НефАЗ, КрАЗ, ГАЗ):
.
Автокраны на базе автомобилей отечественного производства - 6 шт. (Урал,
ЗИЛ):
.
Годовое
число ТО-1 (N 1г) и TO-2(N 2г) на один списочный автомобиль и весь парк
(группу) автомобилей одной модели (N1г, N2г) составит:
;
.
где Аи - списочное число автомобилей.
1) Седельные тягачи иностранного производства - 18 шт. (Scania, Volvo, Isuzu):
;
.
2) Самосвалы иностранного производства - 35 шт. (Scania):
;
.
3) Автокран иностранного производства - 1 шт. (Mercedes):
;
.
4) Бортовые автомобили отечественного производства - 14 шт. (Урал,
КамАЗ, ГАЗ, ЗИЛ):
;
.
5) Седельные тягачи отечественного производства - 45 шт. (Урал.
КамАЗ, КрАЗ, МАЗ):
;
.
6) Самосвалы отечественного производства - 14 шт. (Урал. МАЗ):
;
.
7) Специализированная техника на базе автомобилей отечественного
производства - 62 шт. (Урал, КамАЗ, НефАЗ, КрАЗ, ГАЗ):
;
.
8) Автокраны на базе автомобилей отечественного производства - 6 шт.
(Урал, ЗИЛ):
;
.
Общее число обслуживаний ТО-1 за год - 4848.
Общее число обслуживаний ТО-2 за год - 1525.
Годовой пробег автомобиля:
.
км.
Расчёт
суточной программы ТО и Р:
;
.
;
.
Годовой объем работ по АТО определяется в чел-ч и
означает объемы работ по ЕО, ТО-1, ТО-2 и самообслуживанию предприятия. На
основе этих объемов определяется численность рабочих производственных зон и
участков. Расчет годовых объемов ТО-1 и ТО-2 производится исходя из годовой
производственной программы данного вида и трудоемкости обслуживания. Годовой
объем ТР определяется по годовому пробегу парка автомобилей и удельной
трудоемкости ТР на 1000 км пробега.
Расчет удельной трудоемкости:
;
;
.
Где
- нормативная трудоёмкость ТО-1 в чел-ч.,
-
нормативная трудоёмкость ТО-2 в чел-ч.,
-
нормативная удельная трудоёмкость ТР в чел-ч./1000 км.
Расчет
годовых объемов работ по ТО и ТР:
;
;
.
1) Седельные тягачи иностранного производства - 18 шт. (Scania, Volvo, Isuzu):
чел-ч.;
чел-ч.;
чел-ч./1000
км.;
чел-ч.;
чел-ч.;
чел-ч.
2) Самосвалы иностранного производства - 35 шт. (Scania):
чел-ч.;
, чел-ч.;
чел-ч./1000
км;
чел-ч.;
чел-ч.;
чел-ч.
3) Автокран иностранного производства - 1 шт. (Mercedes):
чел-ч.;
, чел-ч.;
чел-ч./1000
км.;
,
чел-ч.;
,чел-ч.;
, чел-ч.
4) Бортовые автомобили отечественного производства - 14 шт. (Урал,
КамАЗ, ГАЗ, ЗИЛ):
чел-ч.;
, чел-ч.;
чел-ч./1000
км.;
чел-ч.;
чел-ч.;
чел-ч.
Седельные тягачи отечественного производства - 45 шт. (Урал. КамАЗ, КрАЗ,
МАЗ):
чел-ч.;
чел-ч.;
чел-ч./1000
км.;
чел-ч.;
,чел-ч.;
чел-ч.
5) Самосвалы отечественного производства - 14 шт. (Урал. МАЗ):
чел-ч.;
, чел-ч.;
чел-ч./1000
км;
чел-ч.;
,чел-ч.;
, чел-ч.
6) Специализированная техника на базе автомобилей отечественного
производства - 62 шт. (Урал, КамАЗ, НефАЗ, КрАЗ, ГАЗ):
чел-ч.;
чел-ч.;
чел-ч./1000
км.;
чел-ч.;
чел-ч.;
чел-ч.
7) Автокраны на базе автомобилей отечественного производства - 6 шт.
(Урал, ЗИЛ):
чел-ч.;
чел-ч.;
чел-ч./1000
км.;
чел-ч.;
чел-ч.;
чел-ч.
чел-ч;
чел-ч;
чел-ч.
Доли
трудоемкости диагностических работ в ТО и ТР:
для
ТО-1 - 5,2 %;
для
ТО-2 - 3,6 %;
-для ТР - 1,7%.
Годовая трудоемкость диагностических работ будет равна:
чел-ч.
Суточная
трудоемкость диагностических работ составит:
чел-ч.
.4
Расчет площади участка диагностики
Зная трудоемкость работ, можно рассчитать необходимое число рабочих и
количество постов на участке.
Технологически необходимое (явочное) число рабочих:
.
Где
- годовой объём работ по зоне ТО, ТР или участке
чел-ч., Фт - годовой фонд времени технически необходимого, Фт-1976 ч.
Штатное
число рабочих:
.
Где
- годовой фонд времени штатного рабочего, =1712 ч.
Принимаем
4 рабочих.
Расчет
числа постов диагностики:
.
где - трудоемкость;
Q - коэффициент
неравномерности поступления автомобилей, Q =1.15;
- число
дней работы в году;
- число
смен, =1;
-
продолжительность смены, ;
- число
рабочих на посту, = 2;
Л
- коэффициент использования рабочего времени, Л=0,9.
.
Таблица 4 - Занимаемые производственные площади
№ п/п
|
Наименование
|
Кол-во, шт.
|
Габаритные размеры, мм
|
Площадь, м2
|
1
|
Силовой роликовый тормозной стенд
|
2
|
7750х4000
|
62
|
2
|
Стенд для проверки электрооборудования
|
1
|
800х700
|
0,56
|
3
|
Стеллаж
|
1
|
1000х300
|
0,3
|
4
|
Металлический шкаф универсальный
|
1
|
800х490
|
0,39
|
5
|
Прибор для проверки и регулировки света фар
|
1
|
610х610
|
0,37
|
Итого:
|
|
|
63,62
|

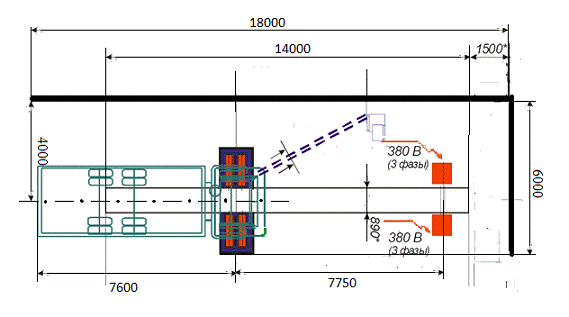

Имея информацию о площади занимаемой оборудованием и о габаритах автомобилей,
можно рассчитать площадь участка.
,
где
- число постов, fa - площадь, занимаемая
автомобилем в плане (30м2), Кп - коэффициент плотности
расстановки (3,5).
м2.
2.5
Описание планировочных и организационных решений
Участок диагностики следует организовать в зоне приема автомобилей. С
последующим отправлением автомобилей либо в зону ремонта, либо в зону
обслуживания, либо на линию. Мелкие неисправности можно устранить на месте.
Зона приема автомобилей имеет площадь -864 м2, из которых 72 м2
занимает мойка легковых автомобилей. На участке диагностики будут проходить
работы по внешнему осмотру и диагностическим операциям перед и после ТО и ТР.
Участок диагностики, согласно проведенному расчету, займет 655 м2.
В произведенных расчетах получено число постов равное 2-м. Решено один из
них сделать постом общего диагностирования (Д-1), а второй углубленного
диагностирования (Д-2). В каждом из них будет располагаться по тормозному
стенду, которые входят в комплекс MAHA IW 4/7 LON ALLROAD. Остальное оборудование будет находиться на посту
Д-2.
Места расположения постов на участке и установка оборудования может иметь
много разнообразных вариаций, но следует определить наиболее выгодные из них.
Для этого нужно оценивать вероятные направления движения автомобилей по РММ. И
расположить посты для более удобного проезда на него с наиболее вероятной
стороны поступления автомобиля на пост, для того чтобы уменьшить или исключить
необходимость разворота внутри здания РММ.
С большей частотой автомобили будут поступать в участок диагностики с
ворот зоны приема автомобилей (справа налево). Из этих соображений следует
организовать участок по плану указанному на рисунке 17.
Однако, если организовать проверку качества выполнения технического
обслуживания и ремонта, некоторая часть автомобилей будет двигаться из зон
ремонта и технического обслуживания в зону приемки (слева направо) для
прохождения контрольных диагностических измерений. Совершить маневр разворота,
управляя грузовым автомобилем, на такой площади очень сложно и опасно, а ездить
вокруг РММ, открывая и закрывая 2-ое ворот, долго. Для такой организации работ
предусмотрен план на рисунке 18.
На посту Д-1 закрепим одного рабочего специалиста по тормозным системам.
В его обязанности входят: внешний осмотр автомобиля и проверка тормозной
системы на силовом роликовом стенде. На посту Д-2 закрепим одного рабочего
специалиста по тормозным системам и второго специалиста по двигателю. В их
обязанности входят: внешний осмотр автомобиля, проверка тормозных систем при
помощи силового роликового стенда, проверка работы двигателя и его систем по
данным дымомера (газоанализатора - для бензиновых двигателей). Специалист - оператор
диагностического оборудования будет закреплен за всем участком диагностики. В
его обязанности войдут: проверка систем рулевого управления,
электрооборудования и освещения.
Рисунок 16 - План ремонтно-механической мастерской: 1 - зона приема
автомобилей; 2 - зона технического обслуживания; 3 - зона текущего ремонта; 4 -
агрегатно-механический участок; 5 - шиномонтажный участок; 6 - сварочный пункт;
7 - мойка легковых автомобилей; 8 - комната мастера; 9 - подсобное помещение.

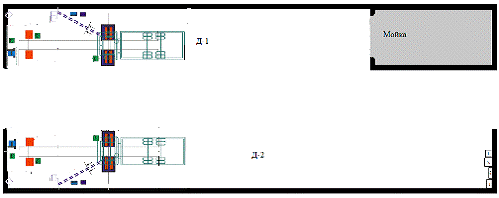

Рисунок
17 - Участок диагностики
(вариант 1)

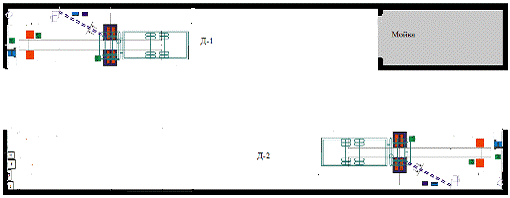

Рисунок 18 - Участок диагностики (вариант 2)
.6 Монтаж оборудования
Установка оборудования требует информацию о габаритах самого оборудования
и технических характеристик автомобилей, обслуживание которых планируется
проводить. Общая площадь оборудования равняется 64 м2. Самый длинный
грузовой автомобиль парка имеет длину 10 м и колесную базу 5100 (1350). Самый
широкий грузовой автомобиль парка имеет ширину 3 м.
В участке диагностики будут расположены силовые роликовые стенды для
проверки тормозной системы полноприводных автомобилей. Схема их установки
показана на рисунке 14. Остальное оборудование малогабаритное и переносное, что
позволяет поставить его вдоль стены участка и сложить в шкаф и стеллаж.
Рисунок 19 - Схема установки тормозного стенда
При установке оборудования следует учесть, что расположение и план
участка требует маневрирования для проезда на посты, и следует взять большую
площадь для совершения автомобилями маневра при въезде на пост и выезде с
поста.
Таблица 5 - Занимаемые производственные площади
№ п/п
|
Наименование
|
Кол-во, шт.
|
Габаритные размеры, мм
|
Площадь, м2
|
1
|
Металлический шкаф универсальный
|
1
|
800х490
|
0,39
|
2
|
Стеллаж
|
1
|
1000х300
|
0,3
|
3
|
Стенд для проверки электрооборудования
|
1
|
800х700
|
0,56
|
4
|
Прибор для проверки и регулировки света фар
|
1
|
610х610
|
0,37
|
Возле стены участка будут установлены: малогабаритный стенд для проверки
электрооборудования и мобильный прибор для проверки и регулировки света фар. А
также шкаф и стеллаж, предназначенные для хранения оборудования и инструмента.
