Отопление и вентиляция жилого дома
Введение
ФЗ №261 «Об энергосбережении и о
повышении энергетической эффективности и о внесении изменений в отдельные
законодательные акты Российской Федерации» принят Государственной Думой 11
ноября 2009 года, одобрен Советом Федерации 18 ноября 2009 года. Данный закон
регулирует отношения по энергосбережению и повышению энергетической
эффективности (далее ЭС и ПЭЭ), а также создает правовые, экономические и
организационные основы стимулирования ЭС и ПЭЭ [6].
Энергосбережение - это реализация
организационных, правовых, технических, экономических и иных мер, направленных
на снижение объема используемых энергетических ресурсов при сохранении
соответствующего полезного эффекта от их использования.
Энергетическая эффективность - это
характеристики, отражающие отношение полезного эффекта от использования
энергоресурсов к затратам энергоресурсов, произведенным в целях получения
такого эффекта применительно к продукции, технологическому процессу, юридическому
лицу и индивидуальному предпринимателю.
Класс энергетической эффективности -
характеристика продукции, отражающая ее энергетическую эффективность.
Энергетическое обследование - сбор и
обработка информации об использовании энергетических ресурсов в целях получения
достоверной информации об объеме используемых энергетических ресурсов, о
показателях энергетической эффективности, выявления возможностей ЭС и ПЭЭ с
отражением полученных результатов в энергетическом паспорте.
Основные требования по обеспечению
энергетической эффективности зданий, строений, сооружений изложены в статье 11
[6]. В частности, здания, строения, сооружения должны соответствовать
требованиям энергетической эффективности, которые включают в себя показатели,
характеризующие удельную величину расхода энергетических ресурсов; требования к
влияющим на энергетическую эффективность архитектурным,
функционально-технологическим, конструктивным и инженерно-техническим решениям;
требования к отдельным элементам, конструкциям и к их свойствам, к используемым
устройствам и технологиям, а также требования к включаемым в проектную
документацию и применяемым при строительстве, реконструкции, капитальном
ремонте технологиям и материалам, позволяющие исключить нерациональный расход
энергетических ресурсов как в процессе строительства, реконструкции,
капитального ремонта, так и в процессе их эксплуатации.
Не допускается ввод в эксплуатацию
зданий, строений, сооружений, построенных, реконструированных, прошедших
капитальный ремонт и не соответствующих требованиям энергетической
эффективности и требованиям оснащенности их приборами учета используемых
энергетических ресурсов. Обеспечить соответствие обязаны застройщики.
Собственники зданий, строений,
сооружений, собственники помещений в многоквартирных домах также обязаны
обеспечивать соответствие установленным требованиям энергетической
эффективности и требованиям оснащенности приборами учета используемых
энергетических ресурсов.
Энергетическое обследование может
быть обязательным и добровольным. Оно позволяет определить уровень тепловой
защиты здания и разработать эффективные мероприятия по энергосбережению.
В рамках стратегии по
энергосбережению, энергетическое обследование, определение уровня тепловой
защиты и разработка рекомендаций по ЭС и ПЭЭ (что и является целью данной
работы) является одним из приоритетных направлений деятельности.
Исходные данные
Пятиэтажное четырехподъездное здание
предназначено для строительства в г. Йошкар-Оле в зоне эксплуатации А. Общее
число квартир 60. Окна с трехслойным остеклением в раздельно-спаренных
деревянных переплетах. Теплый чердак отсутствует, подвал неотапливаемый.
Разводка трубопроводов отопления и горячего водоснабжения нижняя. Здание
подключено к централизованной системе теплоснабжения (МУП «Йошкар-олинская
ТЭЦ-1»). Исходные данные (размеры, ориентация помещения, варианты
конструкций) представлены в таблице 1.
Таблица 1 - Исходные данные к
расчету
|
Вариант
|
Размеры, м
|
Ориентация помещения
|
Слой наружной стены
|
Вариант конструкции
|
|
а1
|
а2
|
а3
|
а4
|
а5
|
О1
|
О2
|
h
|
|
1
|
2
|
3
|
покр.
|
пол
|
|
13
|
3
|
3
|
3
|
6,3
|
6
|
1,38
|
1,23
|
2,9
|
Ю
|
3
|
2
|
1
|
1
|
3
|
Геометрические параметры, планы
этажа, подвала и схема отопления приведены на рисунках 1-3.
Рисунок 1. Обмер площадей в плане и
по высоте:
- чердачное перекрытие; 2 - пол над
неотапливаемым подвалом; 3 - бесчердачное перекрытие

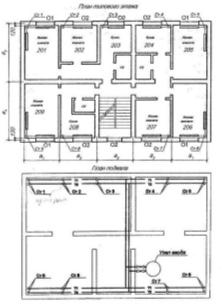

Рисунок 2. План этажа с размещением
отопительных приборов и стояков и план подвала с магистралями тупиковых систем
отопления с нижней разводкой.
Рисунок 3. Аксонометрическая схема
системы отопления насосной, однотрубной, с нижней разводкой, тупиковой
Характеристики наружных ограждающих
конструкций представлены на рисунках 4-6 и в таблицах 2-4.
Рисунок 4. Конструкция наружной
стены
энергетический теплотехнический дом
здание
Таблица 2 - Характеристики элементов
конструкции наружной стены
|
Номер слоя
|
Номер варианта
|
Наименование строительного материала
|
δ, м
|
γ, кг/м3
|
λ, Вт/(м*0С)
|
|
|
|
|
|
А
|
|
3
|
Кирпич глиняный обыкновенный на цементно-песчаном растворе
|
0,38
|
1800
|
0,70
|
|
2
|
2
|
Пенополиуретан
|
-
|
60
|
0,041
|
|
1
|
3
|
Кирпич глиняный обыкновенный на цементно-перлитовом растворе
|
0,12
|
1600
|
0,58
|
|
4
|
-
|
Штукатурка из известково-песчаного раствора
|
0,02
|
1600
|
0,70
|

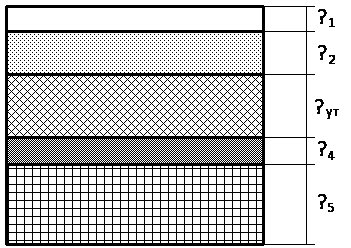

Рисунок 5. Конструкция
покрытия
Таблица 3 - Характеристики элементов
конструкции покрытия
|
Вариант
|
Номер слоя
|
Наименование строительного материала
|
δ, м
|
γ, кг/м3
|
λ, Вт/(м*0С)
|
|
|
|
|
|
А
|
|
1
|
1
|
Рубероид
|
0,04
|
600
|
0,17
|
|
1
|
2
|
Цементно-перлитовый раствор
|
0,02
|
800
|
0,21
|
|
1
|
3
|
Маты минеральные
|
Х
|
125
|
0,064
|
|
1
|
4
|
Пароизоляция
|
0,01
|
600
|
0,17
|
|
1
|
5
|
Керамзитобетон
|
0,24
|
800
|
0,20
|

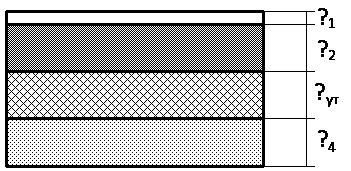

Рисунок 6. Конструкция
пола
Таблица 4 -
Характеристики элементов конструкции пола
|
Вариант
|
Номер слоя
|
Наименование строительного материала
|
δ, м
|
γ, кг/м3
|
|
|
|
|
|
А
|
|
3
|
1
|
Линолеум поливинилхлоридный на тканевой основе
|
0,02
|
1600 1400
|
0,29 0,23
|
|
3
|
2
|
Цементно-песчаный раствор
|
0,02
|
1800
|
0,76
|
|
3
|
3
|
Плиты полужесткие минераловатные
|
Х
|
200 125
|
0,076 0,060
|
|
3
|
4
|
Бетон на зольном гравии
|
0,22
|
1200 1000
|
0,41 0,3
|
1. Расчет
теплотехнических и энергетических параметров здания
Цель расчета: определить уровень
тепловой защиты пятиэтажного четырехподъездного здания, намеченного к
строительству в г. Йошкар-Оле.
Общая информация
адрес здания - регион РФ, город или
населенный пункт, название улицы и номер здания - Марий Эл, г. Йошкар-Ола;
разработчик проекта - название
головной проектной организации - МарГТУ, каф. энергообеспечения предприятий;
адрес и телефон разработчика -
почтовый адрес, номер телефона и факса дирекции - пл. Ленина, д. 3;
шифр проекта - номер проекта
повторного применения или индивидуального проекта, присвоенный проектной
организацией.
Расчетные условия
1 Расчетная температура внутреннего
воздуха
, принимается по таблице 1 [5]. Для жилого здания в г. Йошкар-Оле
.
Расчетная температура наружного
воздуха
. Принимается значение температуры наружного воздуха наиболее
холодной пятидневки обеспеченностью 0,92 согласно таблице 1 [3]. Для г.
Йошкар-Олы
.
Расчетная температура теплого
чердака
. В данном проекте теплый чердак отсутствует, поэтому
.
Расчетная температура техподполья
(технического подвала)
. При
наличии в подвале труб систем отопления и горячего водоснабжения эта
температура принимается равной не менее + 2°С, исходя из расчета
теплопоступлений от инженерных систем и вышерасположенных жилых помещений. В
данном проекте подвал неотапливаемый (температура в техподполье <14
согласно пп. 9.2.1 [5]), принимаем
(согласно пп. 9.3.2 [5]).
Продолжительность отопительного
периода (со средней суточной температурой наружного воздуха не более 10°С)
. Принимается согласно таблице 1 [3]. Для г. Йошкар-Олы
Средняя температура наружного
воздуха за отопительный период (со средней суточной температурой наружного
воздуха не более 10°С)
.
Принимается согласно таблице 1 [3]. Для г. Йошкар-Олы
.
Градусо-сутки отопительного периода
вычисляются по формуле (2) [4]:
,
где
- расчетная средняя температура внутреннего воздуха здания,°С;
,
- средняя температура наружного воздуха,°С, и продолжительность,
сут, отопительного периода.
Для г. Йошкар-Олы
.
Функциональное
назначение, тип и конструктивное решение здания
8 Назначение - жилое.
