Проектирование системы освещения квартиры

Введение

Проектирование и создание осветительных установок представляет решение целого комплекса вопросов по выбору, оптимальному расположению и разработке режимов работы источников освещения, осветительных приборов, электрических сетей, систем управления и защиты. Большое внимание уделяется эргономичности. Системы освещения современных объектов строительства должны составлять единый ансамбль с интерьером и наружным дизайном здания, что приводит только к их усложнению. Поэтому инженерно-технические работники, проектирующие, монтирующие и эксплуатирующие системы электрического освещения, должны обладать достаточным объемом знаний не только в теории электрического освещения, но и в ряде других дисциплин.

Целью данной курсовой работы является облегчение труда дизайнера и проектировщика сложных систем электрического освещения за счет автоматизация проектирования. Все расчеты выполнялись в программном пакете DIALux (Deutsche Institut fur Angewandte Lichttechnik), он распространяется бесплатно и может использовать данные светильников любых изготовителей.

. Проектирование внутренней системы освещения квартиры

1.1 Общие сведения о проектируемом помещении

Представим общий план квартиры (рисунок 1), в которой необходимо установить осветительные приборы. Высота потолков в каждой из комнат равна 2,40 метра.

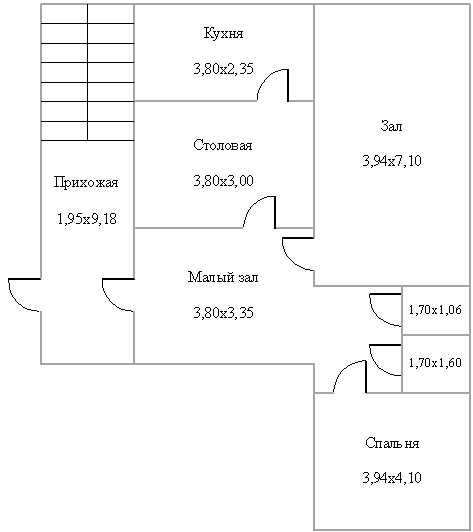

Рисунок 1. План квартиры

Светильники, которые были использованы в данной курсовой работе приведены в таблице 1.

Таблица 1. Используемые светильники

Количество, шт

Общие сведения

Вид

Распределение света в пространстве

2

DIAL 16 Cyber Deco Световой поток: 11278 lm Мощность светильников: 270 W Комплектация: 1 x HIE 250W

4

DIAL 17 1 HIT 35W Световой поток: 2036 lm Мощность светильников: 42 W Комплектация: 1 x HIT 35W

8

DIAL 6 Optikleuchten Световой поток: 1817 lm Мощность светильников: 46 W Комплектация: 1 x TC-TEL 42W

4

DIAL 7 Twinlights Световой поток: 1191 lm Мощность светильников: 28 W Комплектация: 1 x TC-TEL 26W

26

Lighting Technologies Punto 110 Световой поток: 1110 lm Мощность светильников: 15.0 W Комплектация: 1 x LED 50 degree



2. Проектирование освещения прихожей комнаты

электрический освещение светильник квартира

Прихожая - это помещение, которое выполняет четкие и разграниченные функции (рисунок 2). С одной стороны, это помещение, где вы и ваши гости могут привести себя в порядок, с другой, прихожая - это то, с чего начинается ваш дом. Главным условием является то, что в прихожей по определению должно быть много света, так как солнце туда, не заглядывает. А контроль вашего внешнего вида предполагает хорошее освещение. Нужно найти золотую середину - освещение ни в коем случае не должно быть в глаза и быть навязчивым, таким чтобы можно было спокойно читать книжку или журнал.

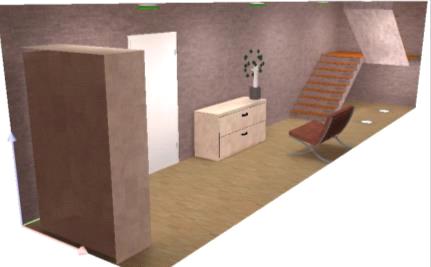

Рисунок 2. 3D вид, Прихожая

В прихожей были использованы светильники DIAL 6 Optikleuchten - 4 штуки (рисунок 3б, светильник №2) для освещения комнаты и встраиваемые DIAL 17 1 HIT 35W (рисунок 3б, светильник №1) - 2 штуки, для создания декоративного освещения лестницы.

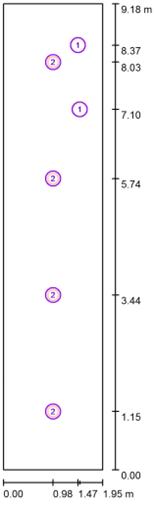

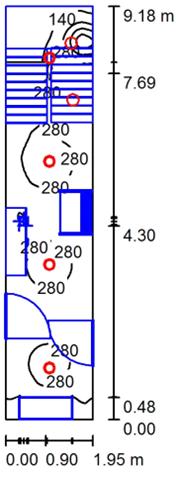

Рисунок 3. Изображение, показывающее: а - распределение освещенности; б - расположение светильников

Светотехнические результаты: Общий световой поток:11338 lm, Общая мощность: 268.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 2.

Таблица 2. Освещенность в прихожей

Поверхность

Средняя освещенность, люкс

Коэффициент отражения, %

Средняя яркость, кд/м2


Напрямую

Опосредовано

Всего



Рабочая плоскость

144

89

233

-

-

Расчетная точка

-

-

201

-

-

Полы

75

68

143

42

19

Потолок

15

66

81

70

18

Стена 1

7,79

20

27

40

3,49

Стена 2

118

70

188

40

24

Стена 3

45

66

111

40

14

Стена 4

66

65

130

40

17


Расположение расчетной точки было выбрано на кресле. Равномерность на рабочей плоскости:

. Проектирование освещения на кухне

Кухня - совершенно особенное помещение, всеми любимое и традиционно самое посещаемое место в доме (рисунок 4). Здесь не только готовят, но и проводят время, общаясь в кругу семьи и друзей. Грамотно организованное освещение способно решить и бытовые и дизайнерские задачи организации пространства кухни. Главное на кухне - удобное освещение рабочей зоны столешницы.

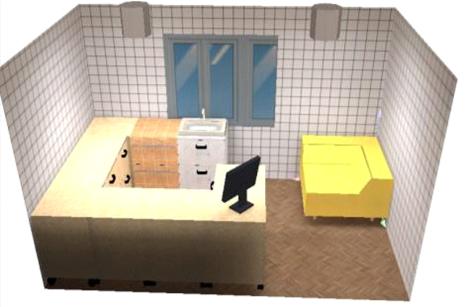

Рисунок 4. 3D вид, кухня

Для освещения кухни были использованы 2 светильника DIAL 7 Twinlights. Расчетная плоскость была выбрана рядом с раковиной. На рисунке 5 представлено распределение освещенности и расположение светильников на кухне. Как видно из рисунке освещенность в районе дивана около 150-160 лк, что подходит только для приготовления пищи, но не подходит для чтения и других зрительных работ.

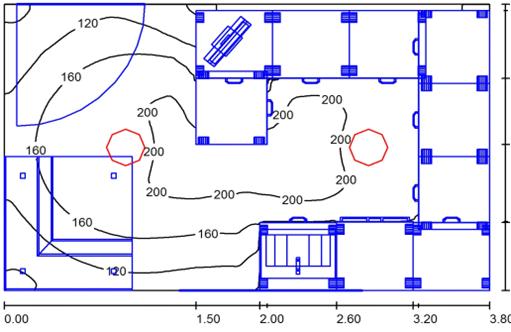

Рисунок 5. Распределение освещенность и расположение светильников на кухне

Светотехнические результаты: Общий световой поток:2383 lm, Общая мощность: 56.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 3.

Таблица 3. Освещенность на кухне

Поверхность

Средняя освещенность, люкс

Коэффициент отражения, %

Средняя яркость, кд/м2


Напрямую

Опосредовано

Всего



Рабочая плоскость

140

22

162

-

-

Полы

42

15

57

36

6,5

Потолок

0,21

35

35

70

7,75

Стена 1

23

23

46

30

4,39

Стена 2

26

23

49

30

4,65

Стена 3

24

23

47

30

4,52

Стена 4

36

26

61

30

5,85


Равномерность на рабочей плоскости:

. Проектирование освещения в столовой

Для создания уюта и комфорта в столовой важен не только выбор подходящей мебели и аксессуаров, особую роль также играет освещение. Правильное освещение столовой (рисунок 6) способствует созданию спокойной, непринуждённой атмосферы во время трапезы.

Внешний вид и расположение светильников следует подбирать таким образом, чтобы они справлялись с основной задачей - выделение стола из общего фона интерьера. Общего света в столовой может вовсе не быть. Если в других комнатах такое освещение является основным, то в столовой главную роль играет локальное освещение. Количество светильников и их расположение зависят от площади помещения, расположения стола и других предметов мебели. Был выбран классический вид расположения, когда стол находится в центре столовой, а светильник крепится к потолку над столом.

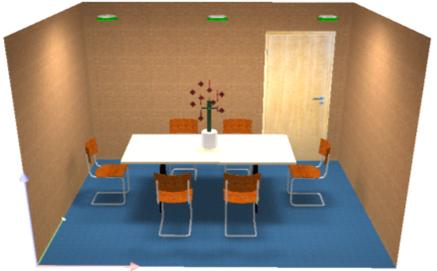

Рисунок 6. 3D вид, столовая

В столовой были использованы светильники DIAL 6 Optikleuchten - 3 штуки. Они обладают мягким светом и большим радиусом освещенности.

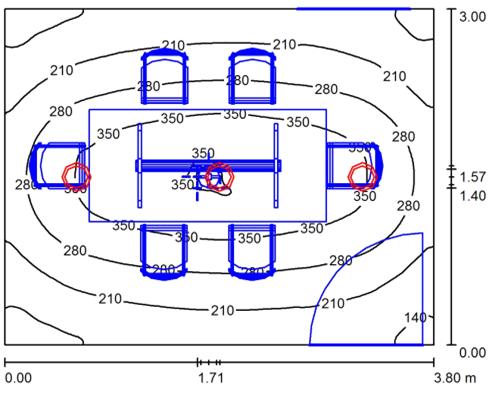

Рисунок 7. Распределение освещенность в столовой

Светотехнические результаты: Общий световой поток:5450 lm, Общая мощность: 138.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 4. Расчетная точка находится в середине стола. Равномерность на рабочей плоскости:

Таблица 4. Освещенность в столовой

Поверхность

Средняя освещенность, люкс

Коэффициент отражения, %

Средняя яркость, кд/м2


Напрямую

Опосредовано

Всего



Рабочая плоскость

222

43

265

-

-

Расчетная точка 1

-

-

356

-

-

Полы

72

32

104

31

10

Потолок

0,27

55

55

70

12

Стена 1

73

42

115

30

11

Стена 2

91

46

137

30

13

Стена 3

69

42

111

30

11

Стена 4

90

40

131

30

12

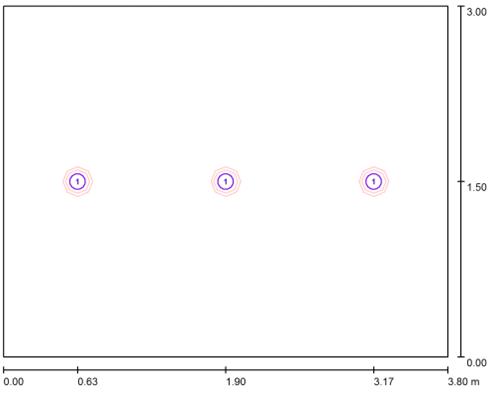

Рисунок 8. Расположение светильников в столовой

5. Проектирование освещения в малом зале

Правильное расположение самых необходимых предметов мебели в гостиной - залог приятного и комфортного времяпрепровождения в ней. Отлично, если комната огромная, с большими панорамными окнами в пол и высоким потолком. Но если дело обстоит иначе, на помощь приходит декоративное освещение, примером такого освещения служит рисунок 9.

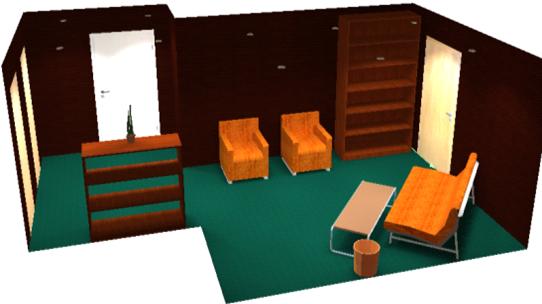

Рисунок 9. 3D вид, малый зал

В этой комнате были использованы 10 светильников Lighting Technologies Punto 110 (рисунок 11, светильник №1), он обладают мягким светом и небольшим радиусом освещенности, но это можно компенсировать количеством светильников.

Светотехнические результаты: Общий световой поток: 11100 lm, Общая мощность: 150.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 5.

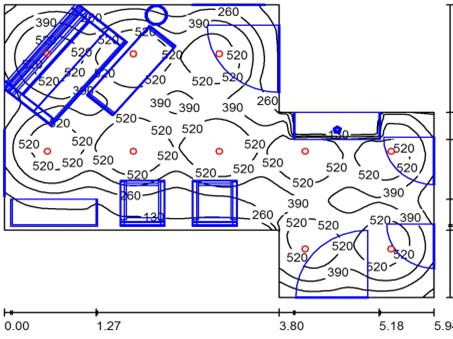

Рисунок 10. Распределение освещенность в малом зале

Расчетная точка расположена на журнальном столике.

Таблица 5. Освещенность в малом зале

Поверхность

Средняя освещенность, люкс

Коэффициент отражения, %

Средняя яркость, кд/м2


Напрямую

Опосредовано

Всего



Рабочая плоскость

376

19

395

-

-

Расчетная точка

-

-

316

-

-

Полы

245

17

29

15

13

Потолок

0

29

31

70

6,55

Стена 1

16

15

134

8

0,79

Стена 2

104

31

74

8

3,42

Стена 3

51

23

74

8

1,88

Стена 4

51

21

72

8

1,84

Стена 5

50

23

73

8

1,86

Стена 6

30

27

57

8

1,45

Стена 7

54

24

79

8

2,00

Стена 8

47

19

63

8

1,70


Рисунок 11. Расположение светильников в малом зале

Равномерность на рабочей плоскости:

6. Проектирование освещения в основном зале

С помощью освещения зала гостиной можно придать своему жилищу совершенно другой вид, добавить ему уюта. Пожалуй, самой главной задачей светодизайна квартиры является освещение зала, или гостиной (рисунок 12). Гостиная является основной комнатой, в которой ведется прием гостей, в ней можно отдохнуть от трудовых будней возле телевизора, либо сыграть с детьми в подвижные игры. Эта комната - лицо вашей квартиры, значит необходимо подчеркнуть все достоинства интерьера и скрыть недостатки. Ко всему прочему освещение должно быть практичным. Продуманная система подсветки, спрятанная от глаз, совместно с взаимно расположенными декоративными элементами и мебелью сформируют в комнате необычную атмосферу и облик интерьера. С помощью световых эффектов можно менять интерьер, не переставляя мебель, хорошее освещение поможет вам поддержать композиционную структуру квартиры или дома и придать им особую выразительность.

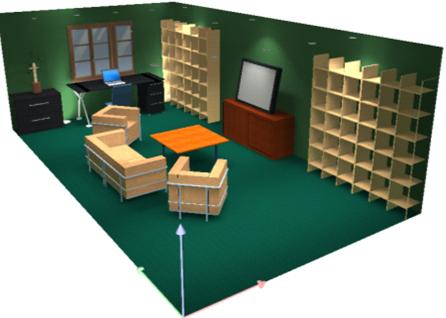

Рисунок 12. 3D вид, основной зал

Первый светильник, который был использован - это 2 встраиваемых DIAL 17 1 HIT 35W (рисунок 14, светильник №1) для создания декоративного освещения возле книжной полки и рабочим столом. Второй светильник - 16 х Lighting Technologies Punto 110 (рисунок 14, светильник №2), у него небольшая зона освещенности, но это можно компенсировать количеством светильников.

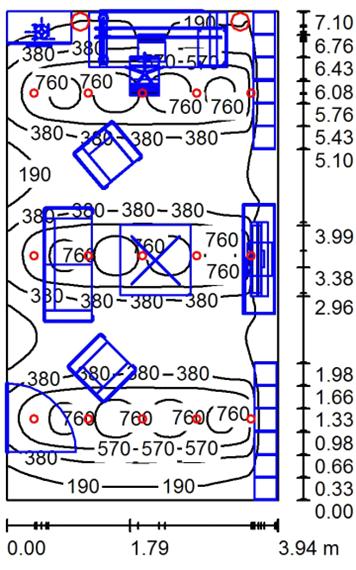

Рисунок 13. Распределение освещенность в основном зале

Светотехнические результаты: Общий световой поток: 20721 lm, Общая мощность: 309.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 6.

Таблица 6. Освещенность в основном зале

Поверхность

Средняя освещенность, люкс

Коэффициент отражения, %

Средняя яркость, кд/м2


Напрямую

Опосредовано

Всего



Расчетная точка 1

-

-

689

-

-

Расчетная точка 2

-

283

-

-

Рабочая плоскость

387

25

412

-

-

Полы

249

20

269

15

13

Потолок

17

35

52

70

12

Стена 1

41

27

68

14

3,04

Стена 2

22

22

44

14

1,95

Стена 3

139

32

162

14

7,23

Стена 4

63

28

91

14

4,07


Равномерность на рабочей плоскости:

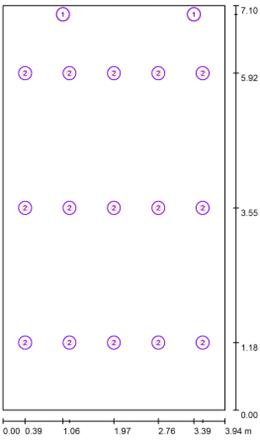

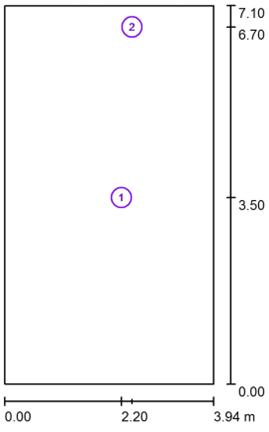

Рисунок 14. Расположение: а - светильников в основном зале; б - расчетных точек в основном зале

7. Проектирование освещения в ванной комнате

Освещение ванной комнаты (рисунок 15) является важным фактором, о котором необходимо позаботится заранее, на стадии проектирования ванной. Ванная комната будет уютной и комфортной, если освещение будет подобрано правильно. Тогда оно визуально увеличит площадь помещения, скроет или подчеркнет необходимые элементы интерьера. Необходимо помнить, что эффективность освещения зависит от мощности лампы и от поглощения его окружающими отделочными материалами, а так же элементами интерьера. Например, темные потолки и стены, темная шероховатая фактурная поверхность декорированных элементов, более интенсивно поглощают свет, чем гладкие и светлые.

Задача освещения ванной комнаты, рассеять сумрак, поэтому необходимо получить более равномерный свет без создания контрастов, слишком или слабо освещенных зон и тени. Оно должно быть достаточно сильным, максимально «мягким» и рассеянным.

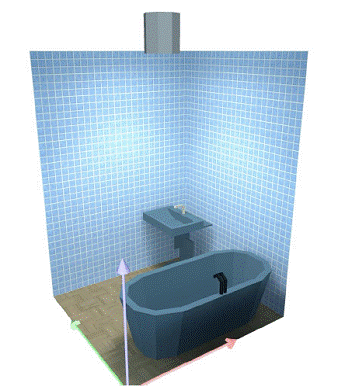

Рисунок 15. 3D вид, ванная комната

Для освещения ванной был использован светильник DIAL 7 Twinlights, у него небольшая мощность и теплый белый свет.

Рисунок 16. Распределение освещенность в ванной комнате

Светотехнические результаты: Общий световой поток:1197 lm, Общая мощность: 28.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 7.

Таблица 7. Освещенность в ванной комнате

Поверхность

Средняя освещенность, люкс

Коэффициент отражения, %

Средняя яркость, кд/м2


Напрямую

Опосредовано

Всего



Рабочая плоскость

133

67

200



Полы

32

25

57

48

8,71

Потолок

0,28

57

57

70

13

Стена 1

46

46

91

61

18

Стена 2

45

48

93

61

18

Стена 3

48

51

99

61

19

Стена 4

42

51

94

61

18

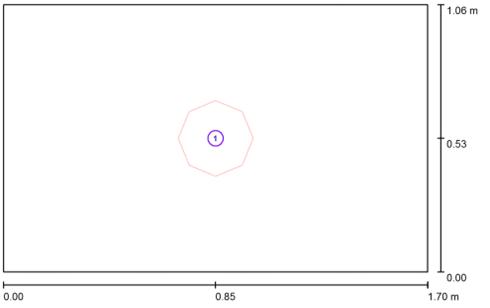

Рисунок 17. Расположение светильника в ванной комнате

Равномерность на рабочей плоскости:

. Проектирование освещения в туалете

Освещение маленького туалета играет далеко не последнюю роль в дизайне его интерьера, в частности, в визуальном расширении пространства и исправлении его неудачной геометрии. Как правило, в типовых квартирах в санузле не предусмотрено естественное освещение, и поэтому грамотно подобрать искусственные источники очень важно.

Для помещений с повышенной влажностью, к каковым относится и туалет (рисунок 18), необходимо выбирать специальные герметично закрытые осветительные приборы. Кроме того, свет не должен быть ярким и бить в глаза, гораздо лучше, если он будет мягким и рассеянным. Удобный и потому часто используемый на практике вариант - когда освещение маленького туалета и вентиляция включаются одним выключателем.

Рисунок 18. 3D вид, туалет

Для освещения ванной был использован светильник DIAL 7 Twinlights, у него небольшая мощность и теплый белый свет.

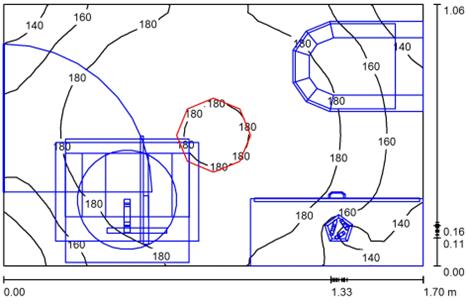

Рисунок 19. Распределение освещенность в туалете

Светотехнические результаты: Общий световой поток:1191 lm, Общая мощность: 28.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 8.

Таблица 8. Освещенность в туалете

Поверхность

Средняя освещенность, люкс

Коэффициент отражения, %

Средняя яркость, кд/м2


Напрямую

Опосредовано

Всего



Рабочая плоскость

141

31

173

-

-

Полы

37

13

50

18

2,85

Потолок

0,35

29

30

70

6,59

Стена 1

64

26

90

23

6,62

Стена 2

52

25

77

23

5,64

Стена 3

68

27

95

23

6,99

Стена 4

47

24

71

23

5,17

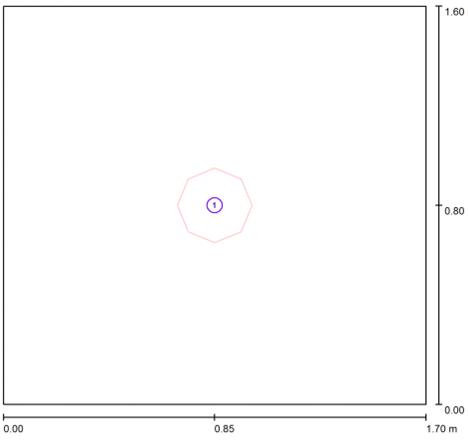

Рисунок 20. Расположение светильника в туалете

Равномерность на рабочей плоскости:



9. Проектирование освещения в спальной комнате

Спальня - это самая главная часть дома (рисунок 21). Она отличается от всех остальных комнат в квартире тем, что туда не заходят посторонние. В спальне, мы можем просто расслабиться, почитать перед сном и отдохнуть после напряженных трудовых будней. И все это, как правило, происходит при искусственном освещении, которое играет важную роль в интерьере вашей спальной комнаты. По мнению специалистов, освещение спальни должно быть мягким и рассеянным.

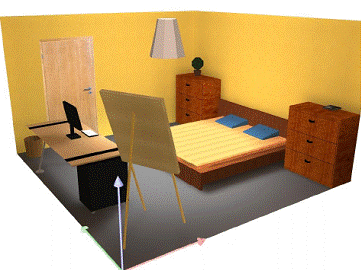

Рисунок 21. 3D вид, спальня

В этой комнате были использован один светильник DIAL 16 Cyber Deco (рисунок 23, светильник №1), он обладают мягким светом и большим радиусом освещенности, что как раз хорошо подходит для спальни. Расчетная точка расположена на столе с компьютером.

Светотехнические результаты: Общий световой поток: 11278 lm, Общая мощность: 270.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 9.

Рисунок 22. Распределение освещенность в спальне

Таблица 9. Освещенность в спальне

Поверхность

Средняя освещенность, люкс

Коэффициент отражения, %

Средняя яркость, кд/м2


Напрямую

Опосредовано

Всего



Рабочая плоскость

491

91

582

-

-

Расчетная точка

-

-

162

-

-

Полы

220

46

266

20

17

Потолок

34

118

152

70

34

Стена 1

36

78

113

61

22

Стена 2

25

74

99

61

19

Стена 3

43

88

131

61

25

Стена 4

26

71

97

61

19

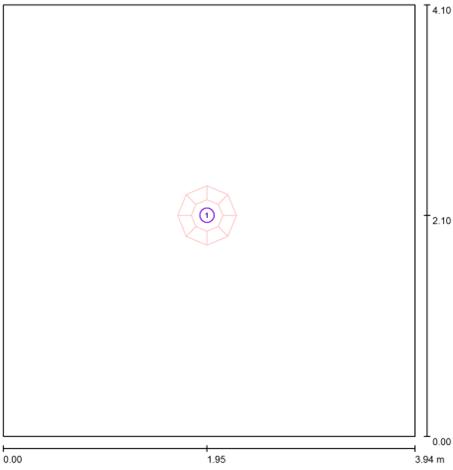

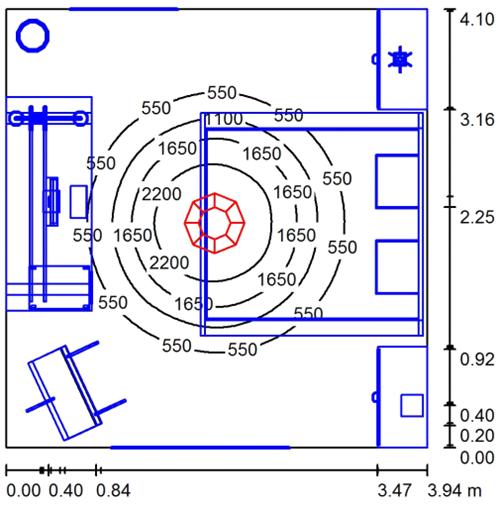

Рисунок 23. Расположение светильника в спальне

Равномерность на рабочей плоскости:

Заключение

Таким образом, в результате выполнения данной курсовой мы рассчитали рабочее освещение для всех комнат в квартире, выбрали источники света для рабочего освещения в виде светильников типа DIAL 16 Cyber Deco, DIAL 17 1 HIT 35W, DIAL 6 Optikleu, DIAL 7 Twinlights и Lighting Technologies Punto 110. Проектирование было выполнено в соответствии с требованиями следующих нормативных документов: СНиП 23-05-95 Естественное и искусственное освещение [2]; СанПин 2.2.1/2.1.1.1278-03 (санитарные правила и нормы) Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий [3].

Список использованных источников

1.      Шпиганович А. Н., Зацепина В. И., Зацепин Е. П. Электрика предприятий, организаций и учреждений. Электрическое освещение и сети. Том 1. Осветительные приборы и сети. Липецк: Издательство ЛГТУ, 2009. 610 с.

.        СНиП 23-05-95. Естественное и искусственное освещение.

.        СанПиН 2.2.1/2.1.1.1278-03. Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий

.        СТО-13-2011 Студенческие работы. Общие требования к оформлению. Липецк: ЛГТУ, 2011, 32 с.
