Проектирование четырехсекционного одиннадцатиэтажного жилого дома

Оглавление

Введение

1.Объемно планировочное решение здания

2. Теплотехнический расчет окружающих конструкций

. Конструктивное решение здания

.1 фундамент

.2 Стены

.3 Пол

.4 Крыша

.5 Окна и двери

. Инженерное оборудование здания

.1 Отопление

.2 Водоснабжение

.3 Вентиляция

.4 Канализация

.5 Электроснабжение, освещение, устройство связи

.6 Лифт

. Архитектурное оформление здания и ландшафт

.Технико-экономические показатели

Заключение

Библиографический список

Введение

Проектирование жилых домов, общественных зданий должно осуществляться с учетом удовлетворения разнообразных требований, которые предъявляют к ним люди. В то же время необходимо учитывать экономичность при строительстве зданий, а также их рациональное расположение. Проектирование также учитывать все основные требования к зданию по прочности, устойчивости, долговечности, технические, функциональные и санитарно-гигиенические требования ( температура, воздух, влажность). Немало важным является и архитектурные требования, предъявляемые к зданию, ведь именно они будут влиять на окружающих людей.

Целью курсового проекта является проектирование 4-х секционного 11-ти этажного жилого дома, которое необходимым образом должно соответствовать выше перечисленным требованиям.

Проектируемое здание в полной мере соответствует всем этим требованиям. Здание хорошо сбалансировано для 160 квартир. Проект предусматривает строительство здания в кирпиче с утеплителем.

Для достижения поставленной цели осуществлялась разработка объемно-планировочного решения здания, теплотехнический расчет ограждающих конструкций.

Проектирование ведется для города Сочи.

1.Объемно-планировочное решение здания

При проектировании многоэтажных гражданских и, в частности, жилых зданий объемно-планировочные и конструктивные решения принимают с учетом природных и градостроительных условий, экономического и технического уровня развития общества, социальных и национальных особенностей регионов. При выборе оптимального объемно-планировочного решения жилого дома его габариты, и в первую очередь высоту, следует принимать с учетом требований инсоляции в системе застройки: здания, ориентированные на юг, отбрасывают тень равную 1,1-1,35 его высоты, а на запад и восток - 2,0-2,25. С учетом инсоляции габариты дома следует принимать по следующему соотношению: h:a:l=1:2,25:3,9. Особо сложные условия создаются при проектировании протяженных жилых домов, ориентированных в меридиональном направлении.

С повышением плотности застройки этажности жилых домов более целесообразным становится строительство одно- и двухсекционных домов высотой в 25-30 этажей. Такие дома (с прерывистой инсоляцией) суммарно обеспечивают требуемую 3-часовую инсоляцию протяженных домов с уменьшением расстояния между ними до 60 метров.

Объемно-планировочное решение односекционного жилого дома тем удачнее, чем больше его габариты в плане (с учетом того, что высота является функцией длины и ширины здания в основании). По нормативам глубина жилых помещений не должна превышать 6 метров.

В глубине квартиры могут размещаться санитарные узлы и передние, в центре жилого дома - вертикальные коммуникации (лифты, мусоропроводы, электропанели, пожарные шкафы, вентиляционные блоки и стояки инженерных сетей). Для 25-этажного жилого дома размер этой части здания может быть принят в плане 9×9 метров.

Этажность и размеры зданий принимают исходя из санитарных, противопожарных и других технических норм и правил. Санитарные нормы влияют на габариты жилых домов, так как требуют 3-часовой инсоляции помещений квартир, вентиляции жилых помещений, кухонь и санитарных узлов, а также освещения естественным светом коридоров или холлов, примыкающих к лифтовым узлам.

2.Теплотехнический расчет окружающих конструкций

Основной задачей, которую приходится решать при проектировании зданий является обоснование наиболее целесообразных решений их ограждающих конструкций, удовлетворяющих требованиям обеспечения с минимальными затратами в помещениях благоприятного микроклимата, исходя из санитарно-гигиенических и комфортных условий.

Все ограждающие конструкции здания (наружные стены и окна, перекрытия совмещенного типа, часто чердачное перекрытие и перекрытие над подвалом и др.) выполняют функцию преграды, препятствующей тепло и влагопередаче и диффузии воздуха через ограждения.

Ограждающие конструкции проектируют в соответствии с требования главы СНиП П-3-79* «Строительная теплотехника».

Толщина и конструкция наружных стен должны обеспечивать приведенное сопротивление теплопередаче  в соответствие с заданием на проектирование, но не менее требуемых значений  , определяемых из санитарно-гигиенических и комфортных условий по формуле:

 (2.1)

где n-коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций; для наружных стен n=1.

-расчетная температура внутреннего воздуха, , принимаемая согласно ГОСТ 12.1.005-76 и СНиП соответствующих зданий и сооружений  в данном расчете. 30-12=18

 - нормативный температурный перепад между температурой внешнего воздуха и температурой внутренней поверхности ограждающих конструкций, для производственных и других помещений с влажным воздухом и мокрым режимами, равна = 30-12=18.

 - расчетная зимняя температура наружного воздуха г. Сочи равна -3 .

Примечание - требуемое сопротивление теплопередаче Roтр дверей и окон должно быть не менее 0,6 * Roтр стен зданий и сооружений определяемое по вышеуказанной формуле:н - расчетная зимняя температура наружного воздуха, г. Мурманск -27 ºС

Δ tв=18 ºС tн=-3ºС Рассчитываем Roтр :тр = 1(18-(-3))/4*8,7=0,6 ( м² ºС)Вт

Приравнивания фактическое сопротивление теплопередачи всех слоев стены требуемому сопротивлению находим минимальное допустимую толщину стены

λ = (1,29 - 1/8,7 - 0,02/ 0,81 - 1/23) * 0,021 = 0,02 м.

Определение толщины стены из условия энергосбережения по ГСОП

ГСОП=( tв - tат ) Zат

Таблица 1 Требуемое приведенное сопротивление теплопередаче наружных стен из условия энергосбережения R02тр

Здания и помещения

Градосутки отопительного периода, °С

R02тр, м2·°С/Вт

Жилые, лечебно-профилактические и детские учреждения, школы, интернаты

2000 4000 6000 8000 10000 12000

2,1 2,8 3,5 4,2 4,9 5,6

Общественные, кроме указанных выше, административные и бытовые. За исключением помещений с влажным и мокрым режимом

2000 4000 6000 8000 10000 12000

1,6 2,4 3,0 3,6 4,2 4,8

Производственные с сухим и нормальным режимами

2000 4000 6000 8000 10000 12000

1,4 1,8 2,2 2,6 3,0 3,4


ГСОП=(18 - (5,8+5,9+3,1)/9))30*3=1179 ºС сут

Roтр =1,25м (По табл. И 1 интерполяцией принимаем Roтр )

Толщина стены по энергосбережению:

λ = (1,25 - 1/8,7 - 0,02/0,81 - 1/23)*0,021 = 0,025 м

Материалом утеплителя для второго слоя выбираем пенополтстирол с плотностью 400кг/м³ и коэффициентом теплопроводности 0,05 Вт/м ºС

Определим требуемую толщину утеплителя:

,81 Вт/м ºС- коэффициент теплопроводности известково-песчаного раствора:

,64 Вт/м ºС- коэффициент теплопроводности кирпичной кладки


Принимаем толщину утеплителя 60 мм.

Общая толщина стены без штукатурки составляет

0,12+0,17+0,12=0,41 м.

Полученная толщина стены не кратна стандартной, поэтому принимаем толщину стены-0,42м.

3. Конструктивное решение зданий

Здание запроектировано как типовое с максимальным использованием унифицированных конструкций, что снижает общую стоимость постройки.

.1 Фундамент

Фундамент - это подземная несущая конструкция, обеспечивающая стабильность всей вышележащей структуры здания.

В проектируемом здании в качестве материала для фундамента применяем монолитный железобетон.

Фундамент монолитная плита относятся к мелко заглубленным или незаглубленным фундаментам. Жесткое пространственное армирование по всей несущей плоскости обеспечивает устойчивость таких фундаментов даже на сильно и неравномерно сжимаемых грунтах, к которым относятся пучинистые грунты. Снижение давления на грунт достигается тем, что монолитная плита всей своей площадью лежит на нем. Немаловажную роль в таком фундаменте играет качество материалов. Благодаря способности к сезонным перемещениям вместе с грунтом плитный фундамент иногда называют плавающим.

Конструкция фундамента - монолитная железобетонная плита. Глубина заложения подошвы фундамента внутренних стен не менее 0,5 м.

В целях экономии допускается в сухих грунтах заменять нижнюю часть фундамента песчаной подушкой толщиной не более половины всей высоты фундамента. Песок укладывается постепенно слоями толщиной 15 см с обязательной поливкой водой и трамбованием каждого слоя в отдельности.

Гидроизоляция используется для защиты от воды и влаги. В качестве гидроизоляционного материала используется филизол . Филизол представляет собой рулонный материал, состоящий из стеклоосновы или полиэфирного нетканого полотна, покрытого с двух сторон слоем битумно-полимерного вяжущего, содержащего термоэластопласт SBS или аналогичные полимеры.

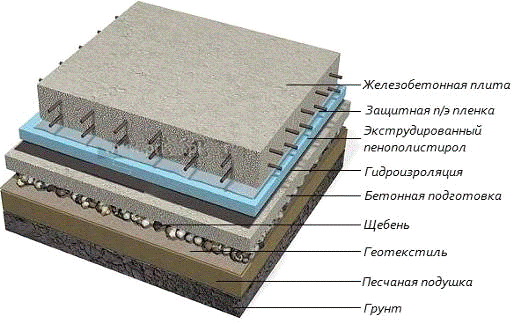

Рисунок 3.1 Конструкция монолитной железобетонной плиты

.2 Стены

Стена - основная ограждающая конструкция здания. Наряду с ограждающими функциями стены одновременно в той или иной степени выполняют и несущие функции (служат опорами для восприятия вертикальных и горизонтальных нагрузок). Основные требования, предъявляемые к стенам: прочность, теплоустойчивость, звукоизоляционная способность, огнестойкость, долговечность, архитектурная выразительность и экономичность.

Различают наружные и внутренние стены. По характеру статической работы наружные стены подразделяют на несущие, которые, кроме собственного веса, воспринимают и передают на фундамент нагрузки от перекрытий, покрытий, давление ветра и др. В данном жилом здании наружные стены выполнены из камней керамических пористых b= 950 кг/м3, производства ЗАО «Норский керамический завод» ГОСТ 530 - 95.

Внутренние стены могут быть несущими (капитальными) или ненесущими (перегородки, предназначены только для разделения помещений, их устанавливают непосредственно на перекрытии). Во внутренних стенах часто устраивают каналы и ниши для вентиляции, газоходов, водопроводных и канализационных труб и т.д. Несущие стены совместно с перекрытиями образуют устойчивую пространственную систему несущего остова здания. В данном жилом доме внутренние стены выполнены из камней керамических пустотелых b=1200 кг/м3 ГОСТ 530-95. Перегородки из блоков из керамзитобетона пустотелые b=800 кг/м3.

Рисунок 3.2 Сплошная кирпичная кладки

.3 Пол

Полы в жилых и общественных зданиях должны удовлетворять требованиям прочности и сопротивляемости износу, достаточной эластичности и бесшумности, удобства уборки. Конструкция пола зависит от назначения и характера помещений, где он устраивается.

Полы устраивают по несущим элементам перекрытий или по грунту.

Полы на грунте выполняются в подвальных помещений, в некоторых помещениях первых этажей, в основном в зданиях общественного назначения (вестибюлях, спортивных залах и др.), а также возможны к применению в первых этажах малоэтажных жилых домов.

В зависимости от назначения помещений полы должны удовлетворять следующим основным требованиям: быть прочными, т. е. хорошо сопротивляться различным механическим воздействиям, не прогибаться под воздействием нагрузок, быть нескользкими, бесшумными при ходьбе по ним, обеспечивать необходимую звукоизоляцию перекрытия в целом, обладать малым теплоусвоением, не выделять пыли и легко очищаться. Полы должны быть красивыми, водонепроницаемыми. Конструкция полов зависит от типа перекрытия и определяется проектом.

Теплоизоляционный слой устраивают по перекрытию, на границе отапливаемого и неотапливаемого помещения (над подвалом или под лоджией). Он может быть из древесноволокнистых плит, плит легкого или ячеистого бетона или сыпучего утеплителя (шлака, керамзита).

Звукоизоляционный слой выполняют из прокаленного песка, легкого бетона и др., а также в виде воздушной прослойки.

К монолитным полам, или бесшовным, относятся цементные по бетонному основанию, террасовые (верхний слой 20-25 мм из цементного раствора с мраморной крошкой), ксилолитовые (из смеси каустического магнезита, водного раствора хлористого магния и древесных опилок общей толщиной 25 мм), мастичные наливные по стяжке из цементно-песчаного раствора.

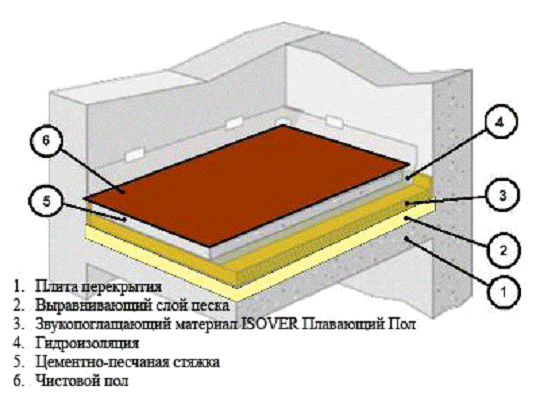

Рисунок 3.3 Схема пола

.4 Крыша

Крыша - наружная несущая и ограждающая конструкция здания, которая воспринимает вертикальные (в том числе снеговые) и горизонтальные нагрузки и воздействия. (ветер - нагрузка)

Плоская кровля (крыша-терраса) может быть чердачной и бесчердачной (с теплоизоляцией). В данном случае чердачные крыша, но они значительно дороже бесчердачных, поэтому они применяются реже. Плоские крыши делают с уклоном 1-3%, часто используя их как площадки для детских игр, соляриев, летних кинотеатров, кафе.

Плоская крыша-терраса отличается от совмещенной более надежной и долговечной гидроизоляцией и наличием массивного пола, выложенного из железобетонных плит размером 400X400 мм при толщине 40-50 мм, укладываемых по дренирующему слою из гравия толщиной 60-70 мм (зерна крупностью до 6-8 мм).

Уклон плоской крыши создается путем изменения толщины теплоизоляционного слоя в сторону водоприемных воронок или водосборных ендов. С поверхности пола по гидроизоляционному ковру вода стекает к водоприемным воронкам, располагаемым на расстоянии 1,5-2 м от стен. Особое внимание при устройстве такой крыши уделяют качеству и наклейки гидроизоляционного ковpa в местах переходов к стенам, температурным швам и другим устройствам. В качестве гидроизоляционного ковра применяется филизол.

Если основание несущих плит достаточно ровное, без выбоин и других изъянов, кровлю настилают по этому основанию. В противном случае устраивают армированную стяжку из цементно-песчаного раствора.

В теплых крышах стяжку укладывают по слою утеплителя полосами шириной по 2 м по мачным рейкам. Она должна быть жесткой и прочной, с заданным уклоном. Теплоизоляционный слой укладывают по пароизоляционному двухслойному ковру, из рулонных материалов.

Порог выхода на плоскую крышу устраивают с использованием накладной железобетонной или чугунной ступени, перекрывающей примыкание гидроизоляционного ковра.

Рисунок 3.4 Устройство кровли

.5 Окна и двери

Окно - проем, специально создаваемый в ограждающих конструкциях здания в процессе строительства. Окна предназначены для смещения помещений, их вентиляции и изоляции, а так же для зрительной связи с внешней средой.

Дверь - подвижная конструкция в составе комплекса ограждений пространства, предназначенная для ограничения доступа к этому пространству. Первопричиной возникновения дверей принято считать защиту жилища человека от внешних угроз и неблагоприятных явлений.

В качестве заполнения дверных проемов применяются деревянные глухие одно-польные двери.

Входные двери - стальные. Ширина дверей 950 мм, высота 2050 мм. Крепление оконных и дверных коробок производить саморезами. Зазоры между оконными и дверными коробками и конструкцией стены должны быть по всему периметру заполнены полиуретаном. Подоконные отливы выполнить из оцинкованной стали с заведением под облицовку откосов

Рисунок 3.5.1 Номенклатура дверей жилых домов

Рисунок 3.5.2 Номенклатура окон жилых домов (ГОСТ 11214-65)

4. Инженерные оборудование жилого дома

Инженерное оборудование здания, комплекс технических устройств, обеспечивающих благоприятные (комфортные) условия быта и трудовой деятельности населения.

Инженерное оборудование зданий включает: системы вентиляции, водоснабжения (холодного и горячего), канализации, отопления, кондиционирования воздуха, газоснабжения, искусственное освещение, электрооборудование, внутренний транспорт (пассажирские и грузовые лифты), средства мусороудаления, пылеуборки, пожаротушения, телефонизацию, радиофикацию и др. виды внутреннего благоустройства.

При сооружении современного городского здания на его инженерное оборудование расходуется до 40% общей стоимости строительства. Эксплуатация инженерного оборудования таких зданий требует квалифицированного обслуживающего персонала и в общих годовых эксплуатационных расходах составляет более 50%. Для повышения качества эксплуатации инженерного оборудования и уменьшения необходимого обслуживающего персонала применяют дистанционный и автоматический контроль и управление работой основных видов инженерного оборудования с помощью диспетчерских пунктов, объединяющих группу (комплекс) зданий обычно в составе микрорайона.

.1 Отопление

В соответствии с требованиями ГОСТ и СНиП системы отопления многоквартирного дома должны обеспечить нагрев воздуха в жилых помещениях в зимний период до температуры 20-22 градуса при влажности 45-30%. Для этого при разработке проектно-сметной документации на строительство, проектируется и система отопления многоквартирного дома, обеспечивающая одинаковое давление теплоносителя в трубах, как на первом, так и на последнем этажах здания. Только при этом условии удается обеспечить нормальную циркуляцию теплоносителя, а, следовательно, и требуемые параметры воздуха в помещении.

Отопление - обогрев помещений с целью возмещения в них теплопотерь и поддержания на заданном уровне температуры, отвечающей условиям теплового комфорта ли требованиям заказчика.

Система отопления - комплекс устройств, выполняющих функцию отопления - котлы отопительные, сетевые насосы, устройства автоматического поддержания температуры в помещениях, радиаторы отопления и другие.

Отопительный прибор - устройство, предназначенное для передачи теплоты от теплоносителя к воздуху и ограждающим конструкциям отапливаемого помещения.

К примеру, изменение теплового режима зависит от способности терморегулятора изменять расход тепловой энергии на нагревательные приборы в системе отопления путем изменения гидравлического режима, что вызывает цепную реакцию других систем (либо терморегуляторов, что может вызвать как разрегулировку системы, так и выход из строя циркуляционного насоса, либо перегрузку системы электроснабжения). В данном проекте система отопления - двухтрубная с нижней разводкой. Нагревательные приборы - стальные конвекторы.

.2 Водоснабжение

Водоснабжение - подача поверхностных или подземных вод водопотребителям в требуемом количестве и в соответствии с целевыми показателями качества воды в водных объектах. Инженерные сооружения, предназначенные для решения задач водоснабжения, называют системой водоснабжения, или водопроводом.

Система водоснабжения представляет собой комплекс сооружений для обеспечения определенной (данной) группы потребителей (данного объекта) водой в требуемых количествах и требуемого качества. Кроме того, система водоснабжения должна обладать определенной степенью надежности, то есть обеспечивать снабжение потребителей водой без недопустимого снижения установленных показателей своей работы в отношении количества или качества подаваемой воды (перерывы или снижение подачи воды или ухудшение ее качества в недопустимых пределах). Внутренние сети водопровода холодной и горячей воды запроектированы из стальных водогазопроводных оцинкованных труб. Предусмотрены поквартирные узлы учета.

.3 Вентиляция

Вентиляция (от лат. ventilatio - проветривание) - процесс удаления отработанного воздуха из помещения и замена его наружным. В необходимых случаях при этом проводится: кондиционирование воздуха, фильтрация, подогрев или охлаждение, увлажнение или осушение, ионизация и т. д. Вентиляция обеспечивает санитарно-гигиенические условия (температуру, относительную влажность, скорость движения воздуха и чистоту воздуха) воздушной среды в помещении, благоприятные для здоровья и самочувствия человека, отвечающие требованиям санитарных норм, технологических процессов, строительных конструкций зданий, технологий хранения и т. д. Вентиляция в здании приточно-вытяжная с

механическим побуждением (арендные помещения магазины), с естественным (жилая часть).

.4 Канализация

Канализация - составная часть системы водоснабжения и водоотведения, предназначенная для удаления твёрдых и жидких продуктов жизнедеятельности человека, хозяйственно-бытовых и дождевых сточных вод с целью их очистки от загрязнений и дальнейшей эксплуатации или возвращения в водоём. Необходимый элемент современного городского и сельского хозяйства. Нарушение его работы может ухудшить санитарно-эпидемиологическую ситуацию в местности.

Обычно состоит из сети трубопроводов, приемников сточных вод и устройств, для осмотра и прочистки трубопроводов. Во избежание проникания зловонных, горючих и взрывоопасных газов из канализационной сети в помещение, все приемники сточных вод (раковины, умывальники, ванны, писсуары, трапы и др.) подключаются к сети через гидравлические затворы. Запроектированы в нашем здании раздельные системы хозяйственно-фекальной, производственной и технологической канализации. Материал труб - ПВХ. В здании предусматривается сеть внутреннего водостока.


В обязательном порядке высотные здания обеспечиваются устройствами для дымо удаление, автоматизации пожарной сигнализации внутреннего противопожарного водопровода, грузовых, пассажирских и пожарных лифтов, автоматически запирающимися дверями дома. Также все системы жизнеобеспечения питаются от источника резервного энергоснабжения. Допускается применение электроэнергии для отопления и горячего водоснабжения. В зданиях должно быть предусмотрено рабочее и аварийное освещение. Для высотных зданий следует предусматривать конструкции наружного освещения фасадов и выполнять устройство огней светового ограждения. Управление заградительными огнями должно быть автоматическим и включаться в зависимости от уровня естественной освещенности.

Зависимость от какого-то единственного и безальтернативного источника энергии неприятно и неудобно. Вот почему многие в наше время заботятся о резервных источниках электрической энергии, которые запускаются либо вручную, либо подключаются автоматически при обесточивании основного фидера.

В проекте электроснабжения ж/д приняты УВР Подольского завода. В качестве этажных щитов приняты ЩЭ-3401 на 4 квартиры с установкой в них счетчиков учета энергопотребления. Проводка выполняется скрыто в штрабах стен проводами с медными жилами. В каждой квартире запроектированы поквартирные средства пожаротушения (КПК-Пульс -01). Противопожарная система автоматики дымоудаления с удалением дыма с поэтажных коридоров и подпором воздуха в лифтовые шахты. Так же в здании предусматривается мусоропровод из нержавеющих труб. В нижней части ствола установлено шиберное устройство ШСМ с 01.00.00 механизмом огнеотсечения. Для мусоропровода предусмотрено зачистное устройство ЗУМ по ТУ 01 4924-003-051117444 -00.

.6 Лифт

Лифт (от англ. lift - поднимать) стационарный подъёмник обычно прерывного действия с вертикальным движением кабины или платформы по жёстким направляющим, установленным в шахте. Общественные здания с большим перемещением пассажиров оборудуются системами парного или группового управления лифтов (от трёх до шести). Такие системы предназначены для организации автоматической совместной работы лифта при максимальной производительности и минимальном времени ожидания. Утренний, дневной и вечерний режимы работы могут быть заданы диспетчером или установлены автоматически в зависимости от направления и напряжённости потока движения пассажиров.

Типовые конструкции обычных и скоростных пассажирских лифтов, грузовых лифтов применяют для обслуживания доменных печей, нефтеперерабатывающих заводов, телебашен и др. Основные параметры лифта, размеры кабин регламентированы ГОСТами, на основе данных которых увязывают механические и строительные части установок, разрабатывают серии унифицированных пассажирских и грузовых лифтов, обеспечивающих любое архитектурно-планировочное решение зданий. В здании в каждой секции установлен лифт грузо-пассажирский - 630кг, пассажирский-400.

5. Архитектурное оформление здания и ландшафта

Один из сложнейших этапов архитектурного оформления здания - оформление и декор фасадов. Необходимо найти уникальные, подчеркивающие индивидуальный стиль дома декоративные элементы и позаботиться о том, чтобы они служили долго, не теряя своих внешних качеств. Ведь фасад подвергается постоянным суровым испытаниям: перепадам температур, ультрафиолетовому излучению, различным осадкам. Значительно расширяют возможности архитектурного облика зданий фасадный декор. Архитектурный декор - фасадный декор, позволяет использовать различные варианты искусственного камня. Этот материал сочетает в себе множество достоинств: экологичность, прочность, функциональность, влагостойкость, а также красоту натуральных образцов. Выбор конструктивных и строительных систем при проектировании, помимо рассмотренных выше функциональных, технических и технико-экономических требований подчинен архитектурно-композиционным требованиям, связанным со свободой выбора формы и обеспечения художественной выразительности объема здания и застройки и целиком.

Архитектурное оформление здания заключается в том, что здание должно эстетично выглядеть по своему внешнему виду, благоприятно воздействовать на психологическое состояние и сознание людей.

Расчеты по отделки помещений приведены в таблице 5.1:

Таблица 5.1 Расчеты по отделки помещений

Наименование

 Полы

 Потолок

 Стены


Площадь м²

Вид отделки

Площадь м²

Вид отделки

Площадь м²

Вид отделки

Холл, Лестничная клетка

587,69

Плитка

587,69

Оклейка полистирольной плиткой

784,21

Декоративная штукатурка

 Коридор

 826,63

Керамическая плитка

 826,63

Оклейка полистирольной плиткой

 757,11

Декоративная штукатурка,

Санузелы,

632,53

Керамическая плитка

632,53

Штукатурка

689,20

Керамическая плитка


Таблица 5.2 Площади помещений


6. Технико-экономические показатели

планировочный дом конструкция инженерный

Технико-экономические показатели - система измерителей, характеризующая материально-производственную базу предприятий(производственных объединений) и комплексное использование ресурсов. Технико-экономические показатели применяются для планирования и анализа организации производства и труда, уровня техники, качества продукции, использования основных и оборотных фондов, трудовых ресурсов.

Технико-экономическая оценка запроектированного здания - один из существующих этапов работы над проектом и включает в себя оценку объемно-планировочных показателей и расчет расхода материалов.

Результаты расчета технико-экономических показателей представлены в таблице 5 «Технико-экономические показатели».

Таблица 6 Технико-экономические показатели

Наименование

Количество

Количество этажей

11

Общая площадь, 12511 ,0


Общая площадь квартир жилого дома,  10004,3


Площадь застройки,2200,0


Строительный объем/в т.ч. подземная часть,   64328,6/5146,9



Заключение

Выбирая проект необходимо продумать и определить потребности и возможности заказчика, строителя, а также учесть все стороны его дальнейшей эксплуатаций. При выборе проекта исходят в первую очередь из количества человек, которые будут посещать данное здание, в моем случае физкультурно-оздоровительный комплекс.

В данном проекте представлен теплотехнический расчет ограждающих конструкций, устройство фундамента, пола, стен, крыши. Так же описывается размеры окон и дверей, инженерное оборудование, такое как отопление, водоснабжение, вентиляция, канализация, и электроснабжение, освещение, устройства связи.

Экономичность здания зависит от целесообразности проекта, решения конструкций, использования местных строительных материалов, качества строительства и других условий.

Курсовой проект выполнен в соответствии с существующими СНиП и ГОСТ.

Библиографический список

1. Берлинов М.В., Ягупов Б.А. Примеры расчета оснований и фундаментов. - М.: Стройиздат, 1986. - 173 с.

. Ким Н.Н., Маклакова Т.Г. Архитектура гражданских и промышленных зданий. - М.: Стройиздат,1987. - 287 с.

. Орловский Б.Я., Сербинович П.П. Архитектура гражданских и промышленных зданий. Общественные здания. - М.: Высшая школа, 1978. - 371с.;

. Нормы планировочных элементов жилых и общественных здании».

. ГОСТ 21.101-79ПДС «Основные требования к рабочим чертежам».

. ГОСТ 21-105-79 СПДС «Нанесение на чертежах размеров, надписей,

. ГОСТ21-108-78 «Условные, графические изображения и обозначения на чертежах генпланов и транспорта».

. ГОСТ21.501-80 СПДС «Архитектурные решения. Рабочие чертежи».

. Захаров А.В. и др. Архитектура гражданских и промышленных зданий (Текст) : учебник / А.В. Захаров, - М.: Стройиздат, 1993 - 509 с.
