Исследование района строительства технопарка

МИНИСТЕРСТВО ВОДНОГО ТРАНСПОРТА

РОССИЙСКОЙ ФЕДЕРАЦИИ

НОВОСИБИРСКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ

ВОДНОГО ТРАНСПОРТА

Электромеханический факультет

Кафедра "Водных изысканий и гидроэкологии"

Дисциплина "Геоинформационные системы"

Курсовая работа

"Исследование района строительства технопарка"

Выполнил:

студент группы ИТ-41 "б”

Михайловский И.Г.

Преподаватель: Шамова В.В.

Новосибирск, 2014 г.

Содержание

Введение

1. Физико-географическая характеристика исследуемого района

1.1 Описание рельефа местности

1.2 Описание ландшафта и геологическая характеристика района

2. Характеристика площадки строительства технопарка

2.1 Создание планово-высотного обоснования

2.2 Вынос на местности строительной площадки технопарка

2.3 Построение профиля строительной площадки

3. Характеристика дорожной сети

3.1 Общая характеристика

3.2 Выбор оптимального подъезда к строительной площадке

4. Исследование уровенного режима водного объекта

4.1 Построение графика годового колебания уровней воды

4.2 Расчет повторяемости и обеспеченности навигационных уровней воды

5. Построение продольного профиля реки

6. Вычисление средней скорости течения

7. Вычисление расходов воды и наносов

8. Создание электронной карты строительства технопарка

Заключение

Литература

Приложения

Введение

Географический фактор в управлении территориями всегда был одним из доминирующих. Вне зависимости от уровня управления, стиля руководства и задач - будь то стратегическое планирование или решение хозяйственных задач - география добавляет знаний по определению местоположения объекта. Подобный подход реализуется в геоинформационных системах (ГИС).

Кроме того географическое положение определяет еще и множество взаимосвязей между объектами. Без учета тех характеристик, которые говорят о местоположении объекта, невозможно не только системно оценить возникшую перед человеком, принимающим решения, проблему, но и грамотно её разрешить. Для выработки системного подхода к решению задач территориального управления в числе специалистов всегда привлекаются и географы.

Курсовая работа по дисциплине "Геоинформационные системы" для студентов ЭМФ специальности "Информационные системы и технологии" содержит подробный анализ по топографической карте района строительства технопарка, физико-географических условий, описания водных и дорожных путей, выбор наиболее оптимального подъезда, расчеты скоростного режима русла реки, вычисление расходов воды и наносов, построение продольного профиля русла с определением и анализом зон затопления, что является важными расчетными параметрами для создания оптимальных условий работы технопарка.

строительство технопарк топографическая карта

1. Физико-географическая характеристика исследуемого района



.1 Описание рельефа местности

Рельеф (франц. relief - от лат. relevo - поднимаю) - вся совокупность неровностей земной коры <#"803899.files/image001.gif"> метра, самая низкая точка участка имеет высоту  метров. Перепад высот составляет:



Таблица 1.1 - Характерные точки

Название точки	Высота Z, м	Координаты
		Географические		Прямоугольные
		Долгота λ	Широта φ	Х	У
Наивысшая, 261,516°4¢33²59°4¢35²6551км 750м3561км 300м
Наинизшая, 140 16°7¢29²59°2¢45²6547км 725м3564км 800м



1.2 Описание ландшафта и геологическая характеристика района

На востоке территории карты близ населенного пункта Соколово протекает река Ключевая. Она берет свое начало в лощине. На данном участке река имеет один приток. Ниже по течению находится проезжая плотина. Вдоль реки протягивается проходимое болото с глубиной 0,6 м и растительным покровом. На юге с запада на восток простираются многочисленные леса, преимущественно лиственные (дуб, береза), причем в восточной части лесной покров более высокий и густой: высота деревьев в урочищах Дубняк и Пуща составляет 12-20м, толщина - 0,15-0, 20м. В центральной части, а так же на северо-западе карты располагаются осиновые леса. На юго-западе территории наблюдаются участки с редколесьем и луговой растительностью. На юго-востоке в районе болота близ реки находится участок вырубленного леса.

В северо-западной, центральной и северо-восточной части почва суглинистая. В юго-восточной части, где находятся болота, преобладает участок торфяного грунта и ила.

На юге преобладают черноземы, так как там располагаются в основном леса и урочища.

2. Характеристика площадки строительства технопарка

2.1 Создание планово-высотного обоснования

Измерены горизонтальные углы теодолитного хода (Приложение 1):

β₁ =139,5° Σβ_{изм -} сумма измеренных углов теодолитного хода

β₂ =82° Σβ_изм=139,5°+82°+101°+156°+63° = 541,5°

β₃ =101° Σβ_теор = 180° (n-2) - теоретическая сумма углов,

β₄ =156° где n - количество углов в многоугольнике

β₅ =63° Σβ_теор = 180° (5-2) = 540°

Допустимая угловая невязка:

f _{β (доп)} =2t√n=2,2° Σβ_исп= (β₁-1,5°) + β₂ + β₃+ β₄ + β₅ = 540°

f _β = Σβ_{изм -} Σβ_теор β_1исп=139,5° - 1,5°=138°, f _β < f _{β (доп)}

f _β = 541,5°-540°=1,5°< f _{β (доп)}

Вычисление дирекционных углов сторон теодолитного хода:

α_n+1 = α_n + 180° - β_нач, α_1-2=96,5°

α_2-3= α_1-2 + 180° - β₂=96,5°+180°-82°=194,5°

α_3-4=194,5°+180°-101°=273,5°

α_4-5=273,5°+180°-156°=297,5°

α_5-1=297,5°+180°-63°=414,5°

α_1-2=414,5°+180°-138°=456,5°-360°=96,5°

Вычисление значений румбов:

r_1-2 = ЮВ = 180° - α = 180° - 96,5° = 83,5°ЮВ

r_2-3 = Ю3 = α - 180° =194° - 180° = 14,5°ЮВ

r_3-4 = СЗ = 360° - α = 360° - 273,5° = 86,5°СЗ

r_4-5 = СЗ = 360° - α = 360° - 297,5° = 62,5°СЗ

r_5-1 = СВ = α = 414,5° - 360° = 54,5°СВ

Вычисление значений длин сторон:

М 1: 25000 1см = 250м 1мм = 25м

S_1-2 = 10,2 см = (10*250) + (2*25) = 2550м_2-3 = 12,9 см = (12*250) + (9*25) =3150м_3-4 = 13,7 см = (13*250) + (7*25) = 3425м_4-5 = 7,2 см = (7 * 250) + (2*25) = 1800м_5-1 = 16,2 см = (16*250) + (2*25) = 4050м

ΣS = 14975м - периметр сторон теодолитного хода

Вычисление приращений координат:

± ΔX1-2 = S1-2 * cos α = S1-2 *cos r

± ΔY1-2 = S1-2 * sin α = S1-2 *sin r

ΔX1-2 = 2551 * cos 96,5° = - 283м

ΔX2-3 = 3150 * cos 194,5° = - 3049,6м

ΔX3-4 = 3425 * cos 273,5° = 209м ΣΔX = 59,4м

ΔX4-5 = 1800 * cos 297,5° = 831 м

ΔX5-1 = 4050 * cos 414,5° = 2352 м

ΔY1-2 = 2550 * sin 96° = 2533,6м

ΔY2-3 = 3150 * sin 96° = - 788,7м

ΔY3-4 = 3425 * sin 96° = - 3418,6м ΣΔY = 26,8м

ΔY4-5 = 1800 * sin 96° = - 1596,6м

ΔY5-1 = 4050 * sin 96° = 3297м

Линейная невязка:

f_Δx = ΣΔX - ΣΔX_теор

f_Δy = ΣΔY - ΣΔY_теор

ΣΔX_теор,Y_теор = 0 - так как ход замкнутый

f_Δx = ΣΔX = 59,4м

f_Δy = ΣΔY = 26,8м

Определение абсолютной невязки:

f_абс = ±√f²_Δx + f²_Δy

f_абс = √ (59,4м) ² + (26,8м) ² = 65м

Определение относительной невязки:

_отн = f_абс / ΣS

f_отн = 65м/14975м = 1/230,4

Контроль

Относительная невязка не должна превышать 1/2000, т.е.:

_абс / ΣS < 1/2000

В нашем случае:

_абс / ΣS = 1/230,4

/230,4 > 1/2000

Вывод: расчет линий на местности выполнен с большей точностью, чем расчет на карте.

Вычисление поправок в приращения:

V_Δx = ± f_Δx / ΣS * S

V_ΔY = ± f_ΔY / ΣS * S; ± f_Δ - с противоположным знаком

V_∆X1 = - 10,11м V_∆Y1 = - 4,5 м

V_∆X2 = - 12,49м V_∆Y2 = - 5,65м

V_∆X3 = - 13,58м V_∆Y3 = - 6,145м

V_∆X4 = - 7,139м V_∆Y4 = - 3,21м

V_∆X5 = - 16,06м V_∆Y5 = - 7, 207м

Сумма поправок должна быть равна невязке с обратным знаком!

ΣV_Δx = - 59,4м = - f_Δx

ΣV_ΔY = - 26,87м = - f_ΔY

Вычисление исправлений в значениях приращений координат:

ΔX_испр = ΔX ± V_Δx

ΔY_испр = ΔY ± V_ΔY; Контроль: ΔX_испр, ΔY_испр = 0

∆X_1-2испр = - 283 - 10,11 = - 293,11м = - 0,29311км

∆X_2-3испр = - 3049,6 - 12,49 = - 3062,09м = - 3,06209км

∆X_3-4испр = 209 - 13,6 = 195,4м = 0, 1954км

∆X_4-5испр = 831 - 7,14 = 823,86м = 0,82386км

∆X_5-1испр = 2352 - 16,06 = 2335,94м = 2,33594

ΣΔX _испр = 0

∆Y_1-2испр = 2533,6 - 4,5 = 2529,1м = 2,5291км

∆Y_2-3испр = - 788,7 - 5,65 = - 794,35м = - 0,79435км

∆Y_3-4испр = - 3418,6 - 6,13 = - 3424,73м = - 3,42473км

∆Y_4-5испр = - 1596,6 - 3,21 = - 1599,81м = - 1,59981км

∆Y_5-1испр = 3297 - 7, 207 = 3289,79м = 3,28979км

ΣΔY _испр = 0

Вычисление координат угловых точек теодолитного хода:

X_послед = X_пред + ΔX_испр,

Y_послед = Y_пред + ΔY_испр,

где ΔX_испр и ΔY_испр - исправленные приращения координат.

X_1-2 = 6551,675 км, Y_1-2 = 3561,675 км

X₂ = 6551,675 км - 0,29311 км = 6551,382 км

X₃ = 6551,382 км - 3,06209 км = 6548,320 км

X₄ = 6548,320 км + 0, 19540 км = 6548,515 км

X₅ = 6548,125 км + 0,82386 км = 6549,338 км

X₁ = 6547,301 км + 2,33594 км = 6551,675 км

Y₂ = 3561,675 км + 2,52910 км = 3564, 204 км

Y₃ = 3564, 204 км - 0,79435 км = 3563,409 км

Y₄ = 3563,409 км - 3,42473 км = 3559,984 км

Y₅ = 3559,984 км - 1,59981 км = 3558,384 км

Y₁ = 3558,384 км + 3,28979 км = 3561,675 км

Вычисление отметок пунктов планово-высотного обоснования:

По карте определяется отметка (высота) каждой угловой точки теодолитного хода.

Z₁ = = 261,5 м

Z₂ =214,4 м

Z₃ =165,6 м

Z₄ =258,0 м

Z₅ =206,1 м

Вычисляются превышения между угловыми точками теодолитного хода.

h_1-2 = 261,5 м - 214,4 м = 47,1 м

h_2-3 = 214,4 м - 165,6 м = 48,8 м

h_3-4 = 165,6 м - 258,0 м = - 92,4 м

h_4-5 = 258,0 м - 206,1 м = 51,9 м

h_5-1 = 206,1 м - 261,5 м = - 55,4 м

Определение измеренной невязки:

Σh_изм = 47,1 + 48,8 - 92,4 + 51,9 - 55,4 = 0

f_h = Σ h_{изм -} Σ h_теор

Σ h_теор = 0, так как ход - замкнутый.

f_h = 0 м - 0 м = 0 м

Полученные значения заносим в каталог координат и высот



Таблица 2.1 - Каталог координат и высот

№ точки	Координаты		Отметки, м
	X, км	Y, км
Уг 1	6551,675	3561,675	261,5
Уг 2	6551,382	3564, 204	214,4
Уг 3	6548,320	3563,409	165,6
Уг 4	6548,515	3559,984	258
Уг 5	6549,338	3558,384	206,1

2.2 Вынос на местности строительной площадки технопарка

Выполняется вынос на местности планируемой площадки строительства технопарка. Для этого составляется расчетная схема (Рисунок 2.1), на которой показываются:

Ø  сторона теодолитного хода, с которой производятся разбивочные работы на местности;

Ø  строительная площадка с проектируемыми размерами;

Ø  ближайшие на карте координатные оси.

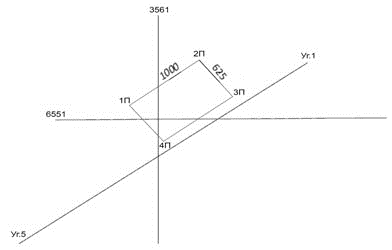

Рисунок 2.1 - Расчетная схема



Составляется таблица исходных данных.

Таблица 2.2 - Исходные данные

№	Координаты		Отметки, м
	Х, км	Y, км
Уг.1	6551,675	3561,675	261,5
Уг.5	6549,338	3558,384	206,1
П1	6551, 200	3559,525	216,5
П2	6551,750	3560,475	236,5

Выполняется расчет разбивочных элементов (Таблица 2.3) и составляется разбивочный чертеж (Рисунок 2.2). В соответствии с данными разбивочного чертежа дается описание технологии производства разбивочных работ на местности.

Таблица 2.3 - Расчет разбивочных элементов

Формулы	Задачи
	Уг.5 - П1	Уг.5 - П2	Уг.1 - П1	Уг.1 - П2
Xn	6551, 200	6551,750	6551, 200	6551,750
Xуг	6539,338	6549,338	6551,675	6551,675
±ΔX=Xn - Xуг	1,862	2,412	-,0475	0,075
Yn	3559,525	3560,475	3559,525	3560,475
Yуг	3558,384	3558,384	3561,675	3561,675
±ΔY=Yn - Yуг	1,141	2,091	-2,15	-1,2
tg (r) =ΔY/ΔX	0,613	0,867	4,526	-16
r=arctg (ΔY/ΔX)	31°	41°	77°	86°
S=ΔX/cos (r) =ΔY/sin (r)	2,185	3, 194	-2, 209	1, 209
β 1,2,3,4	19°	14°	22°	40°

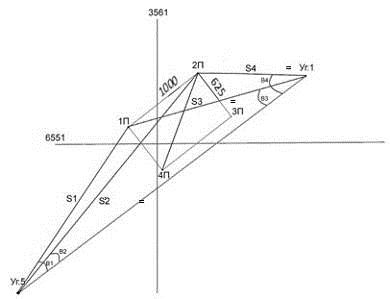

Рисунок 2.2 - Разбивочный чертеж

Описание технологии производства разбивочных работ

Теодолит устанавливается на угловой точке Уг.1 и ориентируется на угловую точку Уг.5. Откладывается угол β4= 40° и измеряется расстояние S4=1,175 км. Забивается колышек - первая проектная точка строительной площадки П2. Затем откладывается угол β2=21° и измеряется расстояние S3=2,05 км, забивается колышек - вторая проектная точка П1. Теодолит переносится в угловую точку Уг.5 и ориентируется на угловую точку Уг.1. Откладываются угол β1=18° и расстояние S1=2,225 км, выполняется контроль выноса проектной точки П1. Откладывается угол β2=13° и расстояние S2=3,225 км, контроль проектной точки П2. Контролируется расстояние между проектными точками П1 и П2.

Теодолит переносится в проектную точку П2, ориентируется на проектную точку П1, откладывается угол 90° и проектная ширина строительной площадки, забивается колышек - третья проектная точка П4. Теодолит переносится в проектную точку П1, ориентируется на проектную точку П2, откладывается угол 90° и откладывается проектная ширина площадки, забивается колышек - четвертая проектная точка П3. Выполняется контроль выноса проектных точек строительной площадки по проектным параметрам: ширине 624 м, длине 1000 м и диагоналям 1200 м.

2.3 Построение профиля строительной площадки

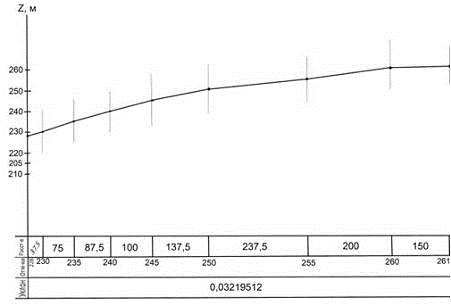

Рисунок 2.3 - Профиль строительной площадки

Расчет среднего уклона:

Σl = 37,5+75+87,5+100+137,5+237,5+200+150 =1025м

ΔZ = 261-228 = 33

i = 33: 1025 = 0,03219512

3. Характеристика дорожной сети



.1 Общая характеристика

В районе строительства технопарка расположена дорожная сеть средней обширности. Большую часть территории занимают улучшенные грунтовые, лесные и проселочные дороги. На всем участке плотность дорожных путей примерно одинакова. Большое сосредоточение развязок и пересечений дорог расположено в восточной части, окружая населенный пункт Соколово.



.2 Выбор оптимального подъезда к строительной площадке

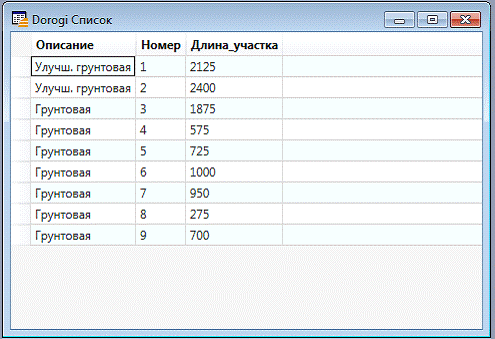

Оптимальный подъезд к строительной площадке выбирается на основе анализа дороги, подходящей к технопарку.

Вычисляется проектный уклон.

I = (Z_к - Z_н) /L

L_гр = 2125м, Z_н = 260м, Z_к = 215м - грунтовая дорога

I _гр = (260м - 215м) /2125м = 0,0212

Подъезд по улучшенной грунтовой дороге от населенного пункта Соколово протяженностью 2125м и уклоном 0,0212 будет наиболее оптимальным по сравнению с простой грунтовой дорогой таким же уклоном и протяженностью, так как имеет более высокую грузоподъемную способность.

4. Исследование уровенного режима водного объекта



.1 Построение графика годового колебания уровней воды

Уровень воды - это высота воды над нулем графика гидропоста. Изменение уровня воды происходит по многим причинам: неравномерность стока по времени, заторные явления зарастаемость русла, сгонно-нагонные явления и пр.

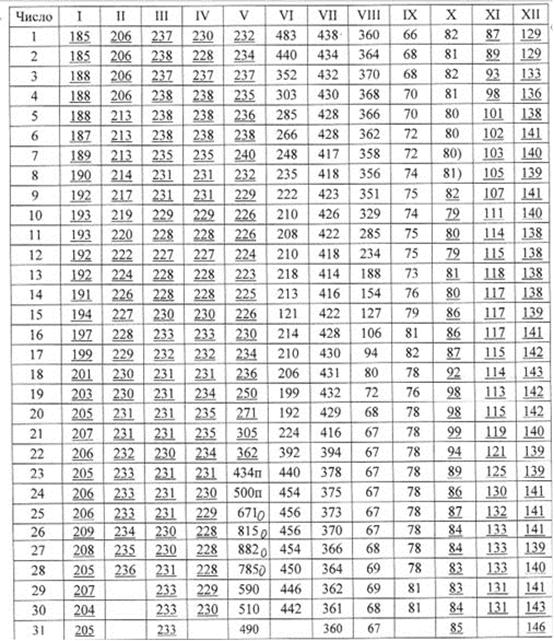

По данным годового измерения уровня воды на гидропосту (Приложение 2) строится годовой график колебания уровней воды.



Таблица 4.1 - Периоды и характерные уровни воды за год и навигацию

1	Навигационный период		Н, см (max)		H, см (min)
	Начало	Конец	590	29.05	66	01.09
	Продолжительность навигации - 131день		Амплитуда А = 590 - 66 = 524
2	Годовой период		Н, см (max)		H, см (min)
	Начало	Конец	882	27.05	66	01.09
Амплитуда А = 882 - 66 = 816

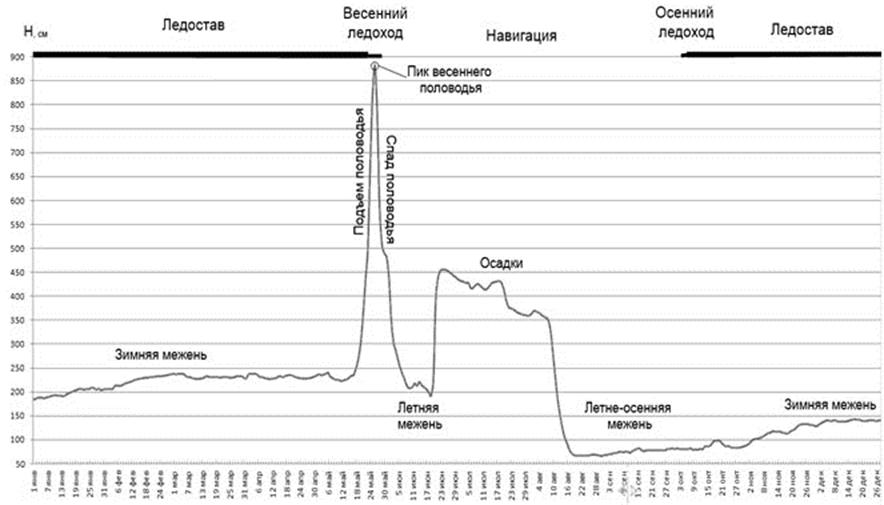

Рисунок 4.1 - Годовой график колебаний уровней воды

1.1    4.2 Расчет повторяемости и обеспеченности навигационных уровней воды

Определим величину интервала по формуле ∆A = A/20, значение А берется из таблицы приложения 4.1: ∆A = 590/20 = 29,5см. Округление производится до целого в меньшую сторону = 29см

Повторяемость - это время, в течение которого стоит данный интервал уровней воды.

Обеспеченность - это время, в течение которого уровни превышают данный уровень.



Таблица 4.2 - Расчет повторяемости и обеспеченности

№	Интервалы, см	Повторяемость
		Дни	%	Дни	%
1	590-561	1	0,76	1	0,76
2	560-531	0	0,00	1	0,76
3	530-501	1	0,76	2	1,53
4	500-471	2	1,52	4	3,05
5	470-441	7	5,34	11	8,40
6	440-411	23	17,56	34	25,95
7	410-381	2	1,52	36	27,48
8	380-351	20	15,27	56	42,75
9	350-321	1	0,76	57	43,51
10	320-291	1	0,76	58	44,27
11	290-261	3	2,30	61	46,56
12	260-231	3	2,30	64	48,85
13	230-201	11	8,39	75	57,25
14	200-171	3	2,30	78	59,54
15	170-141	1	0,76	79	60,305
16	140-111	1	0,76	80	61,07
17	110-81	10	7,64	90	68,70
18	80-66	41	31,30	131	100,00
19		131	100,00

По данным таблицы строится график повторяемости и кривая обеспеченности.

Рисунок 4.2 - График повторяемости и кривая обеспеченности

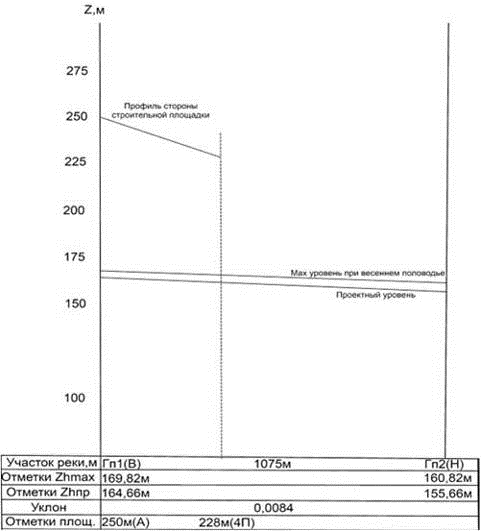

5. Построение продольного профиля реки

Построение продольного профиля с вычислением отметок уровней воды весеннего половодья или паводка необходимо при определении зон затопления.

Для того чтобы построить продольный профиль русла реки Ключевая, измеряется расстояние от верхнего до нижнего гидропостов на выбранном участке.

L = 1075м

Вычисляются отметки уровней воды в период весеннего половодья.

,

,

где Z_{Hmax (B),} Z_{Hmax (H) -} отметки максимального уровня на верхнем, нижнем гидропостах, м;

,  - отметки нулей верхнего и нижнего гидропостов, м;

Z_0B = Z_бв - (3÷5м)

Z_0H = Z_бн - (3÷4м)

Значения высоты берега в верховье реки Z_бв=164м и в низовье Z_бн=155м.

Z_0B = 164 - 3 = 161м

Z_0H = 155 - 3 = 152м

Значения Н_{мах в} и Н_{мах н} выбираются из таблицы 4.1.

Z_{н max в}=161 + 8,82 = 169,82м

Z_{н max н}=152 + 8,82 = 160,82м, H_{пр 85%}=0,66 м

Определяются отметки проектного уровня

Z_{н пр (в)} = Z_0B + H_{пр 85%}, м

Z_{н пр (н)} = Z_0Н + H_{пр 85%}, м

Z_{н пр (в)} = 164 + 0,66 = 164,66м - проектный уровень воды в верховье

Z_{н пр (н)} = 155 + 0,66 = 155,66м - проектный уровень воды в устье

Рассчитывается уклон при проектном уровне воды:

I= (Z_{н пр (в) -} Z_{н пр (н))} /L

 0,0084

По полученным данным строится продольный профиль реки.

Рисунок 5.1 - Продольный профиль русла реки

Из графика видно, что при максимально возможных паводках угрозы затопления строительного участка нет.

6. Вычисление средней скорости течения

В природе наблюдается два режима движения жидкостей: ламинарный и турбулентный. Этот режим зависит от скорости течения и глубины потока. Турбулентный режим бывает установившимся и не установившимся. Движение может быть равномерным и неравномерным. При равномерном движении средняя скорость течения в поперечном сечении русла определяется по формуле Шези.

, где R - гидравлический радиус, м

С - коэффициент Шези

I - продольный уклон водной поверхности

Коэффициент Шези зависит от шероховатости русла, глубины потока и от формы живого сечения. Для определения этого коэффициента применяется формула Маннинга.

, где n - коэффициент шероховатости

R=W/X - гидравлический радиус, м

W - площадь поперечного сечения русла, м²

X - длина смоченного периметра русла, м



Таблица 6.1 - Исходные данные и результаты расчетов

Участки	h, м	b, м	W, м2	X, м
1	1,3	40	26,0	40,02112
2	2,2	70	122,5	70,00578
3	3,3	100	275,0	100,00605
4	4,0	130	474,5	130,00188
5	2,8	160	217,6	160,00375
6	0,0	190	266,0	190,02063
∑			1381,6	690,05921

W₁ = 40*1,3/2 = 26 м²

W₂ = (1,3 + 2,2) *70/2 = 122,5 м²

W₃ = (3,3 + 2,2) *100/2 = 275 м²

W₄ = (3,3 + 4,0) *130/2 = 474,5 м²

W₅ = (4,0 + 2,8) *160/2 = 217,6 м²

W₆ = 2,8*190/2 = 266 м²

∑W = 1381,6 м²

Х₁ = √40² + (1,3) ² = 40,02112 м

Х₂ = √70² + (2,2 - 1,3) ² = 70,00578 м

Х₃ = √100² + (3,3 - 2,2) ² = 100,00605 м

Х₄ = √130² + (4,0 - 3,3) ² = 130,00188 м

Х₅ = √160² + (2,8 - 4,0) ² = 160,00375 м

Х₆ = √190² + (2,8) ² = 190,02063 м

∑Х = 690,05921 м

По данным таблицы 6.1 строится поперечное сечение русла.

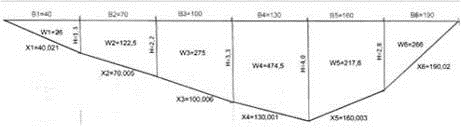

Рисунок 6.1 - Поперечное сечение русла



R = ∑W/∑X = 1381,6/690,05921 = 2,00215 м

Коэффициент шероховатости n = 0,033

 = 1,553/0,033 = 47,06

 м/с

7. Вычисление расходов воды и наносов

Расходом воды называется количество воды, проходящее через поперечное сечение русла за секунду и рассчитывается по формуле

, м³/с.

Q = 6,103 * 1381,6 = 8469, 208 м³/с

Расход наносов - это количество наносов, проносимых потоком за секунду. Расчет ведется по формуле  кг/с, где  - значение средней мутности воды в поперечном сечение русла.

 рассчитывается как , г/м³ n - количество замеров

 рассчитывается по формуле

, г/м^3,А = 3000 см³ = 0,003 м³.

₁ = 0,065/0,003 = 21,66 г/м³

₂ = 0,071/0,003 = 23,66 г/м³

₃ = 0,078/0,003 = 26,00 г/м³

₄ = 0,083/0,003 = 27,66 г/м³

₅ = 0,064/0,003 = 21,33 г/м³

 = (21,66+23,66+26+27,66+21,33) /5 = 24,062 г/м³

 (8469, 208* 24,062) /1000 = 203,786 кг/с

8. Создание электронной карты строительства технопарка

Для создания электронной карты района строительства технопарка используется программа MapInfo Professional 11.0.

Исходным материалом для создания электронной карты является отсканированное растровое изображение участка карты.

Для регистрации изображения воспользуемся точками пересечения линий широты и долготы.

При создании электронной карты используются линейные, площадные и точечные слои, а так же подписи.

После регистрации изображения создаются таблицы со слоями:

Ø  Дорожная сеть (линейный тип)

Ø  Растительность (площадный тип)

Ø  Горизонтали (линейный тип)

Ø  Сеть координат (линейный тип)

Ø  Точечные объекты (точечный тип)

Ø  Просеки (линейный тип)

Ø  Грунты (площадный тип)

Ø  Подписи.

Дорожная сеть

На данном слое представлена дорожная сеть участка данной карты, а в таблице представлены типы и длины дорог.

Рисунок 8.1 - Слой "Дорожная сеть"



Рисунок 8.2 - Список объектов слоя "Дорожная сеть"

Растительность

На данном слое приведены площадные объекты, представляющие растительность. В таблице приведены их характеристики.

Рисунок 8.3 - Слой "Растительность"

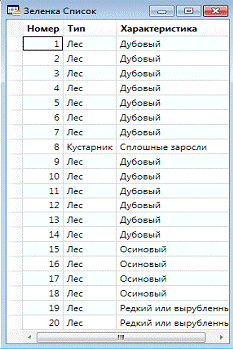

Рисунок 8.4 - Список объектов слоя "Растительность"

Координатная сетка

На данном слое показаны линии координатной сетки и в таблице приведены их координаты.

Рисунок 8.5 - Слой "Координатная сетка"



Рисунок 8.6 - Список объектов слоя "Координатная сетка"

Горизонтали

На данном слое представлены горизонтали, а в таблице приведены их высоты.

Рисунок 8.7 - Слой "Горизонтали"

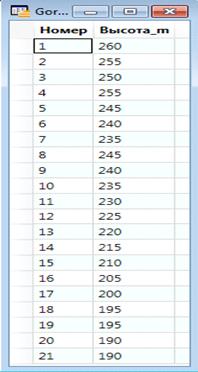

Рисунок 8.8 - Список объектов слоя "Горизонтали"



Точечные объекты

На данном слое показаны точечные объекты и в таблице представлены их названия и характеристики.

Рисунок 8.9 - Слой "Точечные объекты"

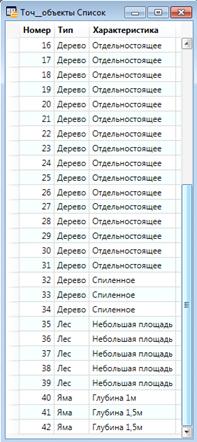

Рисунок 8.9 - Список объектов слоя "Точечные объекты"

Просеки

На данном слое показаны линейные объекты - просеки. В таблице представлены их названия и характеристики.

Рисунок 8.10 - Слой "Просека"



Рисунок 8.11 - Список объектов слоя "Просека"



В результате проделанной работы получаем копию карты района строительства.

а                                                      б

Рисунок 8.12 - Карта а) электронная; б) растровое изображение



Заключение

Курсовая работа содержит анализ топографической карты, нанесенных на нее стратегических объектов, физико-географических условий, описание водных, автодорожных и железнодорожных путей, расчет характеристик подъездных дорог к стратегическому объекту, выбор наиболее оптимального подъезда, расчеты скоростного режима русла реки, вычисление расходов воды и наносов, построение продольного профиля русла с определением зон затопления.

По результатам работы можно сказать, что выбранная площадка удовлетворяет требованиям под строительство технопарка.

Имеется удобный подъезд для транспорта и строительной техники, рядом имеется населенный пункт, который может предоставить рабочую силу. Есть свободный доступ к воде. Сама площадка расположена, так что не будет затапливаться во время весеннего половодья, а затраты на ее выравнивание не составят большую статью расходов.

Литература

1.      Гришанин К.В., Сорокин Ю.И. Гидрология и водные изыскания. - М.: Транспорт. 1982.

2.      Шамова В.В. Учебник "Гидрология". Новосибирск: НГАВТ. 2010.

.        Шамова В.В. Методические указания по выполнению курсовой работы "Исследование района строительства района технопарка” Новосибирск: НГАВТ. 2009.

.        Шамова В.В. Конспект лекций по дисциплине "Геоинформационные системы".

.        Шамова В.В. Лабораторный практикум по геоинформационным системам MapInfo Professional Новосибирск: НГАВТ. 2012.

.        Шамова В.В. Учебное пособие "Русловые изыскания". Новосибирск: НГАВТ. 2011.

Приложения

Приложение II

Исходные данные к расчету повторяемости и обеспеченности.



Таблица 1 - Расчет повторяемости и обеспеченности (Вариант - 22)
