Выявление и оценка дефектов, возникающих в строительных конструкциях
Введение
Выявление и оценка дефектов, возникающих в
строительных конструкциях имеет, большое практическое значение для дальнейшей
эксплуатации построенного объекта.
Для распознания дефектов в конструкциях, причин
возникновения дефектов и их влияния на техническое состояние сооружения
применяется техническая диагностика.
Техническая диагностика занимается установлением
и изучением признаков, характеризующих состояние строительных конструкций
зданий и инженерных сооружений для определения возможных дефектов и
предотвращения нарушений нормального режима их эксплуатации.
Диагностика строительных конструкций может
осуществляться путем внешнего осмотра на основе визуальных обследований либо
при помощи диагностической аппаратуры при инструментальных обследованиях.
Основной принцип диагностики заключается в
фиксации определенных параметров и сравнение их с исходными и проектными
данными. Диагностику повреждений проводят исследуя образование и рост в
процессе эксплуатации дефектов.
Целью курсовой работы является изучение
различных дефектов и повреждений элементов и конструкций объекта недвижимости,
подбор вариантов усиления конструкций зданий и сооружений.
В ходе курсовой работы требуется:
· составить дефектные ведомости элементов и
конструкций объекта недвижимости;
· оценить значимость выявленных
дефектов и повреждений и степень их распространения;
· определить категорию технического
состояния элементов и конструкций исследуемого объекта недвижимости;
· разработать рекомендации по
улучшению технического состояния.
. Общая характеристика объекта
недвижимости
Здание построено ориентировочно в 1990 году.
Тип здания - каркасный.
Сооружение представляет собой одноэтажное
промышленное здание с размерами в плане: 54,0х39,0 м. Имеет два пролета L=18
м с сеткой колонн 6 м х 18 м и один пролет 6 м х 3 м. Высота до низа
стропильных ферм - 9,50 м.
Колонны стальные двутаврового сечения: рядовые
выполнены из двутавра 40 Ш1 (ГОСТ 26020), фахверковые - из двутавра 23 Б1 (ГОСТ
26020).
Ограждение продольных и торцевых стен -
керамзитобетонные стеновые панели толщиной 250 мм. Фрагменты стен, а также
простенки выполнены из кирпича керамического полнотелого и кирпича силикатного.
Фундаменты под колоннами - столбчатые,
железобетонные стаканного типа.
Полы - сплошные бетонные по грунту.
Покрытие цеха выполнено из ребристых
железобетонных плит размерами 1,5х6,0 м и 3,0х6,0 м (серия 1.465.1-3/80) по
стальным фермам пролетом 18,0 м, а также балкам, выполненным из двутавра
(ориентировочно) 30 Ш1 (ГОСТ 26020).
Кровля - рулонная. Водоотвод с кровли -
свободный.
План обследуемой части здания представлен на
рисунке 1.1.
Фрагменты общего вида СП «Мелорт» ОАО «Мозырский
машиностроительный завод» представлены на рисунках 1.2-1.5.
Рисунок 1.1 - План обследуемой части здания
. Оцениваемые конструкции (плиты покрытия
в осях А-Б-6-8)
Покрытие цеха выполнено из ребристых
железобетонных плит размерами 1,5х6,0 м и 3,0х6,0 м (серия 1.465-7).
План расположения плит покрытия с указанием их
нумерации представлен на рисунке 2.1.
Для оценки армирования и состояния арматуры были
вскрыты продольные ребра плит покрытия.
Плита (3,0х6,0 м) - в осях А’-A’’-6-7
(1-я от оси А’)
Рабочая арматура продольных ребер - Ø
22 А-III.
Толщина защитного слоя - 30 мм.
Измеренная прочность бетона плиты покрытия
составляет fcm = 32,2 ÷
32,4 МПа, что соответствует классу бетона по прочности на сжатие С 18/22,5
согласно СТБ 1544-2005.
Плита (1,5х6,0 м) - в осях А’’-Б-6-7 (1-я от
осиБ)
Рабочая арматура продольных ребер - Ø
12 А-IV.
Толщина защитного слоя - 40 мм.
Измеренная прочность бетона плиты покрытия
составляет fcm = 23,5 ÷
25,1 МПа, что соответствует классу бетона по прочности на сжатие С 12/15
согласно СТБ 1544-2005.
Плита (3,0х6,0 м) - в осях А’-A’’-6-7
(2-я от оси А’)
Рабочая арматура продольных ребер - Ø
10 А-IV, Ø
12 А-IV.
Толщина защитного слоя - 30 мм. На участках
удаления защитного слоя бетона выявлена сплошная поверхностная коррозия рабочей
арматуры.
Измеренная прочность бетона плиты покрытия
составляет fcm = 27,2 ÷
28,7 МПа, что соответствует классу бетона по прочности на сжатие С 16/20
согласно СТБ 1544-2005.
Приварка плит а местах опирания на стропильные
фермы выполнена по закладным деталям.
В результате детального обследования выявлены
многочисленные дефекты и повреждения плит покрытия:
· отслаивание бетона защитного слоя полок
отдельных плит;
· оголение и коррозия арматурной сетки
в полках плит на участках недостаточной толщины защитного слоя бетона;
· оголение и сплошная поверхностная
коррозия различной интенсивности участков рабочей арматуры продольных ребер
отдельных плит;
· продольные трещины по нижней
поверхности поперечных ребер, шириной раскрытия до 0,5 мм, на отдельных участках;
· многочисленные трещины различного
характера по полкам плит, шириной раскрытия до 0,1 мм;
· увлажнение бетона нижней поверхности
плит на многочисленных участках;
· высоты бетона по полкам плит, а
также в местах расположения трещин по полкам плит, на отдельных участках.
Фрагменты плит покрытия с выявленными дефектами
и повреждениями представлены в приложении А.

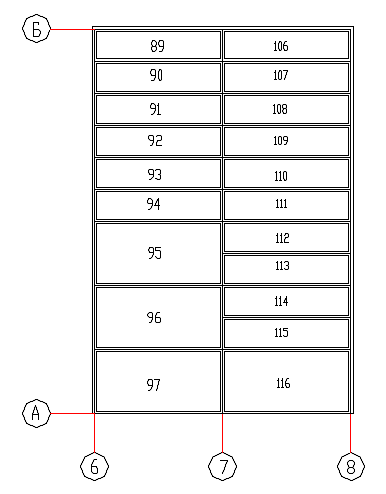

Рисунок 2.1 - План расположения плит покрытия с
указанием их нумерации
3. Определение категории технического
состояния плит покрытий в осях А-Б-6-8
Техническое состояние конструкций (в
соответствии с СНБ 1.04.01-04 «Здания и сооружения. Основные требования к
техническому состоянию и обслуживанию строительных конструкций и инженерных
систем, оценке их пригодности к эксплуатации») характеризуется категориями:
I - исправное
(хорошее) состояние - малозначительные дефекты устраняются в процессе
технического обслуживания;
II -
неисправное (удовлетворительное) состояние - дефекты устраняются в процессе
технического обслуживания и текущего ремонта;
III -
ограниченно работоспособное (не вполне удовлетворительное) состояние -
опасность обрушения отсутствует. Необходимо соблюдение всех эксплуатационных
требований. Возможны ограничения на некоторые параметры эксплуатации. Требуется
ремонт;
IV -
неработоспособное (неудовлетворительное) состояние - необходимо срочное
ограничение нагрузок. Требуется капитальный ремонт, усиление или замена
элементов или конструкций;
V - предельное
(предаварийное) состояние - требуется вывод людей из опасной зоны, срочная
разгрузка конструкций и (или) устройство временных креплений с последующей
разборкой и заменой конструкций.
Дефектами называют отклонение формы от качества
и размеров от установленных техническими правилами и нормами, возникшие в
процессе изготовления, перевозки или монтажа элементов и конструкций.
Дефекты можно классифицировать по следующим
признакам:
· по причине и времени;
· по характеру;
· по значимости.
Дефекты по причине и времени:
- ошибки и просчеты при изысканиях и проектировании
(выбора участка строительства, оценки грунтов основания, определение нагрузок,
выбор сечений и т.д.);
- ошибки и просчеты возникшие в процессе
строительства (нарушение технический условий ведения строительных работ,
небрежность в отборе материалов, неоправданная замена материалов в ходе
строительства);
По характеру дефекты бывают:
- скрытые - не видимые при внешнем осмотре;
- явные.
По значимости различают 3 класса дефектов:
- критический - дефект, при наличии которого
использование здания по назначению практически не возможно или недопустимо;
- значительный - дефект, который
существенно влияет на использование здания по назначению и на его
долговечность, но не является критическим;
- малозначительный - дефект, который
не приводит к разрушению здания, но снижает эксплуатационные качества здания и
требует дополнительных затрат в процессе эксплуатации.
Таким образом, каждый дефект характеризуется
причинами его вызвавшими, размерами, объемом повреждений и признаками
возможного развития. При оценке несущих свойств конструкции, дефекты, для
отнесения их к определенному классу разделяют на 2 группы:
Группа А - дефекты, которые характеризуют
показатели качества имеющие нормируемые численные значения.
Группа Б - дефекты, связанные с нарушением
технологии ведения производства работ.
Для дефектов группы А, класс дефекта
определяется по величине превышения или занижения фактического значения
контролируемого параметра по сравнению с его предельным значением
где -
фактическое значение контролируемого параметра;
- предельные
значения, определяемые в соответствии с проектной документацией и ТИПА или по ГОСТ
21778.
Классы дефектов по степени опасности:
класс (малозначительный) - ∆ ≤ 10%;
класс (значительный) - 10% ≤ ∆ ≤
40%;
класс (критический) - ∆ ≥ 10%.
Для дефектов группы Б отнесение того или иного
дефекта к определенному классу производится на основе анализа его последствий.
По степени распространения дефектов в элементе
или на рассматриваемом участке различают:
) единичные занимающие до 10 % площади
элемента или его линейного размера;
) многочисленные занимающие до 40 %
площади элемента;
) массовые занимающие свыше 40 % площади
элемента.
В зависимости от класса дефектов, степени их
распространения, а также от степени ответственности участка или элементов
конструкций в котором обнаружены дефекты, категория технического состояния
элементов определяется в соответствии со следующей таблицей.
Таблица 3.1 - Категории технического состояния
конструкций
Степень
распространения дефектов
|
Класс
дефектов
|
|
критические
|
значительные
|
малозначительные
|
массовые
|
|
|
|
многочисленные
|
|
|
|
единичные
|
|
|
|
Примечание
- в числители приведены категории для элементов 1 степени ответственности, в
знаменателе - ко 2 степени ответственности.
|
- категории
технического состояния строительных конструкций.
К элементам 1-ой степени ответственности относят
элементы или их составные части, локальный отказ которых может привести к
полному или ограниченному отказу системы элементов, к значительному снижению
показателей эксплуатационных качеств, а также к существенному ухудшению
основных технико-экономических показателей.
К элементам 2-ой степени ответственности относят
элементы или их составные части, не относящие к 1-ой степени ответственности.
В зависимости от категории технического
состояния конструкций принимается решение о необходимой степени детализации
последующих этапов обследования или о возможных мерах по восстановлению
эксплуатационных качеств конструкций.
Перечень соответствующих мероприятий по
восстановлению эксплуатационных качеств конструкций при необходимости
уточняется детальным обследованием конструкций и расчетами на действующие или
предполагаемые нагрузки. Методы учета дефектов конструкций в расчетах,
особенности определения характеристик материалов и нагрузок при обследовании
конструкций приведены а соответствующих ТНПА.
Результаты по определению категорию технического
состояния плит покрытий занесем в таблицу 3.2.
Таблица 3.2 - Определение категории технического
состояния плит покрытий
Нумерация
плит покрытий
|
Характеристика
выявленных дефектов
|
Степень
значимости дефекта
|
Степень
распространения
|
Категория
технического состояния
|
1
|
2
|
3
|
4
|
5
|
89
|
Отслоение
защитного слоя бетона по полке плиты на глубину до 3 мм
|
Малозначительный
|
Массовые
|
III
|
90
|
Отслоение
защитного слоя бетона по полке плиты на глубину до 3 мм
|
Малозначительный
|
Массовые
|
III
|
Увлажнение
нижней поверхности плиты; Отслоение защитного слоя бетона по полке плиты;
Оголение и коррозия арматурного стержня продольных и поперечных ребер плиты
|
Значительный
Малозначительный Значительный
|
Единичные
Единичные Единичные
|
III
|
92
|
Отслоение
защитного слоя бетона по полке плиты на глубину до 3 мм; Оголение и коррозия
арматурного стержня продольных ребер плиты
|
Малозначительный
Значительный
|
Массовые
Единичные
|
III
|
93
|
Трещина
на стыке ребра и полки шириной раскрытия до 0,1 мм; Отслоение защитного слоя
бетона по полке плиты на глубину до 3 мм
|
Значительный
Малозначительный
|
Единичные
Массовые
|
III
|
94
|
Отслоение
защитного слоя бетона по полке плиты на глубину до 3 мм
|
Малозначительный
|
Массовые
|
III
|
95
|
Трещины
шириной раскрытия до 0,1 мм по полке плиты
|
Малозначительный
|
Многочисленные
|
III
|
96
|
Оголение
и коррозия арматурного стержня по полке плиты; Трещина на боковой поверхности
ребра шириной раскрытия до 0,1 мм; Трещина шириной раскрытия до 0,1 мм по
полке плиты
|
Значительный
Значительный
Малозначительный
|
Единичные
Единичные Единичные
|
III
|
97
|
Трещина
шириной раскрытия до 0,1 мм по полке плиты; Оголение и коррозия арматурного
стержня продольных и поперечных ребер плиты
|
Малозначительный
Значительный
|
Единичные
Единичные
|
III
|
106
|
Трещина
шириной раскрытия до 0,1 мм по полке плиты; Отслоение защитного слоя бетона
по полке плиты
|
Малозначительный
Малозначительный
|
Единичные
Единичные
|
II
|
107
|
Трещина
шириной раскрытия до 0,1 мм по полке плиты; Отслоение защитного слоя бетона
по полке плиты;
|
Малозначительный
Малозначительный
|
Единичные
Единичные
|
II
|
108
|
Высолы
бетона на отдельных участках по полке плиты; Отслоение защитного слоя бетона
по полке плиты; Оголение и коррозия арматурного стержня продольных ребер
плиты; Сплошная поверхностная коррозия в месте опирания плиты покрытия на
стропильную ферму (продолжительностью 0,3 мм); Начало пластинчатой коррозии
конструктивной арматуры полок
|
Малозначительный
Малозначительный Значительный Значительный Значительный
|
Единичные
Единичные Единичные Единичные Единичные
|
III
|
109
|
Трещина
шириной раскрытия до 0,1 мм по полке плиты; Отслоение защитного слоя бетона
по полке плиты; Трещина на боковой поверхности ребра шириной раскрытия до 0,1
мм; Оголение и коррозия арматурного стержня продольных и поперечных ребер
плиты
|
Малозначительный
Малозначительный Значительный Значительный
|
Единичные
Единичные Единичные Единичные
|
III
|
110
|
Отслоение
защитного слоя по полке плиты; Трещина шириной раскрытия до 0,1 мм по полке
плиты; Оголение и коррозия арматурного стержня поперечных ребер плиты
|
Малозначительный
Малозначительный Значительный
|
Многочисленные
Единичные Единичные
|
III
|
111
|
Отслоение
защитного слоя по полке плиты; Трещина шириной раскрытия до 0,1 мм по полке
плиты; Оголение и коррозия арматурного стержня продольных и поперечных ребер
плиты
|
Малозначительный
Малозначительный Значительный
|
Единичные
Единичные Единичные
|
III
|
112
|
Трещина
шириной раскрытия до 0,1 мм по полке плиты; Оголение и коррозия арматурного
стержня продольных и поперечных ребер плиты; Оголение и коррозия арматурной
сетки в полке плиты
|
Малозначительный
Значительный Значительный
|
Единичные
Единичные Единичные
|
III
|
113
|
Малозначительный
Малозначительный Значительный
|
Единичные
Единичные Единичные
|
III
|
114
|
Отслоение
защитного слоя по полке плиты; Трещина шириной раскрытия до 0,1 мм по полке
плиты
|
Малозначительный
Малозначительный
|
Единичные
Единичные
|
II
|
115
|
Оголение
и коррозия арматурного стержня продольных и поперечных ребер плиты; Трещина
шириной раскрытия до 0,1 мм по полке плиты
|
Значительный
Малозначительный
|
Единичные
Единичные
|
III
|
116
|
Отслоение
защитного слоя на глубину до 1 мм по полке плиты; Оголение и коррозия
арматурного стержня продольных и поперечных ребер плиты; Увлажнение на
отдельных участках нижней поверхности плиты; Трещина шириной раскрытия до 0,1
мм по полке плиты; Оголение и коррозия арматурной сетки в полке плиты
|
Малозначительный
Значительный Значительный Малозначительный Значительный
|
Единичные
Единичные Единичные Единичные Единичные
|
III
|
Выводы и рекомендации
В результате детального обследования выявлены
многочисленные значительные и многочисленные малозначительные дефекты и
повреждения плит покрытий.
Результаты физико-химического анализа образцов
бетона свидетельствуют о:
- потере бетоном защитных свойств по отношению к
арматуре. Состояние бетона и арматуры - удовлетворительное (40% образцов);
- развитии деградационных процессов в
бетоне. Состояние бетона и арматуры - удовлетворительное (60% образцов).
По результатам обследования:
- плиты покрытия №№ 89-105, 108-113, 115, 116
находятся в не вполне удовлетворительном состоянии, что соответствует III
категории технического состояния конструкций согласно СНБ 1.04.01-04;
- плиты покрытия №№ 106-107, 114
находятся в удовлетворительном состоянии, что соответствует II
категории технического состояния конструкций согласно СНБ 1.04.01-04.
Из общего количества плит покрытия (20 штук):
ü 85 % плит покрытия (17 штук)
находятся в не вполне удовлетворительном состоянии, что соответствует III
категории технического состояния конструкций согласно СНБ 1.04.01-04;
ü 15 % плит покрытия (3 штук)
находятся в удовлетворительном состоянии, что соответствует II
категории технического состояния конструкций согласно СНБ 1.04.01-04.
Усредненная оценка категории технического
состояния плит покрытия:
Таким образом, по результатам обследования,
техническое состояние плит покрытия (с учетом выявленных дефектов и повреждений,
результатов физико-химического анализа образцов бетона), признано, в целом, не
вполне удовлетворительным, что соответствует III
категории технического состояния конструкций согласно СНБ 1.04.01-04.
Для возможности дальнейшей длительной безопасной
эксплуатации конструкций обследованной части цеха при его реконструкции
необходимо выполнить следующий комплекс мероприятий для плит покрытия:
· высушивание конструкций на участках увлажнения;
· удаление отслоившихся и поврежденных
фрагментов бетона;
· очистку поверхностей от
биоповреждений;
· зачистку оголенной и поврежденной
коррозией арматуры;
· покрытие оголенной арматуры
антикоррозионным составом;
· расшивку выявленных трещин и заделку
их составом «Лахта. Шовная гидроизоляция»;
· обработку участков биоповреждений
плит на расстоянии не менее 1,0 м составом-антисептиком «Святозар. Доктор №1»;
· восстановление поверхности плит
составом «Лахта. Ремонтный состав базовый»;
· обработку всех доступных поверхностей плит
составом «Лахта. Проникающая гидроизоляция» (для снижения деградационных
процессов в бетоне и арматуре).
Ревизию всех закладных деталей конструкций,
включающую:
· удаление отслоившихся и поврежденных участков
защитного покрытия;
· зачистку элементов от продуктов
коррозии;
· ревизию сварных швов стыковки
элементов с восстановлением поврежденных участков;
· покрытие всех стальных элементов, а
также сварных швов антикоррозионным составом;
· усиление полок всех плит покрытия путем
устройства железобетонной обоймы, выполненной из арматурной сетки Æ8
S.240 с ячейкой 100´100´5
мм. Сетку заанкеровать к полкам в шахматном порядке с шагом 200 мм. По верхней
поверхности обоймы выполнить набетонку из бетона класса по прочности на сжатие
не ниже С12/15.
Заключение
В результате курсовой работы была произведена оценка
значимости выявленных дефектов и повреждений, степень их распространения,
определена категория технического состояния элементов и конструкций, предложены
мероприятия для дальнейшей безопасной эксплуатации конструкций (плит покрытия)
здания.
В ходе обследования здания завода выявлены
единичные значительные и малозначительные дефекты и повреждения плит покрытий.
Из общего количества плит покрытия (20 штук):
ü 85 % плит покрытия (17 штук)
находятся в не вполне удовлетворительном состоянии, что соответствует III
категории технического состояния конструкций согласно СНБ 1.04.01-04;
ü 15 % плит покрытия (3 штук)
находятся в удовлетворительном состоянии, что соответствует II
категории технического состояния конструкций согласно СНБ 1.04.01-04.
Усредненная оценка категории технического
состояния плит покрытия:
Таким образом, по результатам
обследования, техническое состояние плит покрытия (с учетом выявленных дефектов
и повреждений, результатов физико-химического анализа образцов бетона),
признано, в целом, не вполне удовлетворительным, что соответствует III категории
технического состояния конструкций согласно СНБ 1.04.01-04.
плита покрытие здание дефект
Список используемой литературы
1. ТКП
45-1.04-208-2010 Здания и сооружения. Техническое состояние и обслуживание
строительных конструкций и инженерных систем и оценка их пригодности к
эксплуатации. - Введ. 2010-07-15. - Минск: М-во архитектуры и стр-ва Респ.
Беларусь, 2011. - 23 с.
2. ТКП
45-1.04-37-2008 Обследований строительных конструкций зданий и сооружений.
Порядок проведения. - Введ. 2008-12-29. - Минск: М-во архитектуры и
строительства Респ. Беларусь, 2009. - 39 с.
. Васильев
А. А. Трещины в железобетонных элементах зданий и сооружений. - Гомель: БелГУТ,
2009. - 27 с.
. Васильев
А. А., Дзирко С. В., Михасев В. А. Дефекты изготовления монтажа, воздействия
элементов и конструкций зданий и сооружений: учеб.-метод. пособие; М-во
архитектуры и строительства Респ. Беларусь, Белорус. гос. ун-т трансп. -
Гомель: БелГУТ, 2010. - 147 с.
. Васильев
А. А., Дзирко С. В., Лейко О. А. Характерные повреждения строительных
конструкций и причины их возникновения: : учеб.-метод. пособие по дисциплинам
«Диагностика технического состояния зданий и сооружений», «Эксплуатация,
техническое обслуживание и ремонт зданий и сооружений»; М-во архитектуры и
строительства Респ. Беларусь, Белорус. гос. ун-т трансп. - Гомель: БелГУТ,
2010. - 116 с.
. Васильев
А. А. Дефекты и повреждения строительных конструкций: с прилож. на опт. диске:
учеб. пособие; М-во архитектуры и строительства Респ. Беларусь, Белорус. гос.
ун-т трансп. - Гомель: БелГУТ, 2010. - 147 с. - 1 электрон. Опт. Диск (СД-R).
- 20 Мб. - Систем. Требования: ПК с процессором Celeron
800 и выше; дисковод СД-ROM;
Windows XP.
