Возведение надземной части здания














КУРСОВАЯ РАБОТА

По основам строительного производства

Возведение надземной части здания

Реферат

Технология, монтаж, кладка, строительно-монтажный кран, вылет стрелы, такелажное приспособление, стропы, грузоподъемность, календарный план, спецификация элементов.

Объектом разработки данной курсовой работы является типовая секция 5-и этажного жилого дома.

Целью курсовой работы является технологическая оценка проекта данного здания, путем разработки технологий монтажа индустриальных конструкций, таких как лестничные площадки и марши, плиты перекрытия.

В процессе работы мною была составлена графическая работа, состоящая из:

плана строительного монтажа площадки

площадка строительно-монтажного крана с привязкой его к зданию

внутрипостроечных дорог (шириной 3.5 м)

площадки для складирования монтажных элементов

места стоянки автобуса для рабочих, пожарного гидранта, растворного узла разреза

календарного графика выполнения работ по монтажу надземной части здания

спецификации монтажных элементов

Введение

Заданием для работы является курсовой проект, спроектированной мной жилой группы из домов средней этажности. Этот вид строительства приобретает в настоящее время широкое развитие при застройке больших и малых городов, поселков и районных центров. Я предполагаю строительство такого типа в средней полосе России. В моем проекте представлены 1 - 3-х комнатные квартиры.

Цель работы - ознакомление с основными принципами и спецификой технологической оценки здания. Задачи - насыщение проекта индустриальными конструкциями, определение последовательности монтажа, подбор монтажных механизмов и оснастки, решение вопросов техники безопасности и противопожарной техники.

Для решения этих задач я использовал знания, полученные в процессе обучения, а также учебники и методические указания.

В ходе курсовой работы можно узнать:

устройство, виды и правила пользования строповочной и такелажной оснасткой

способы строповки, подъема и установки конструкции

монтажное оборудование и монтажные механизмы

технику безопасности при монтажных работах

В процессе работы необходим комплексный подход к проектированию, при котором решаются как архитектурные, так и конструктивные задачи. Одновременно решаются задачи закрепления в памяти терминологии и приобретения навыков грамотного оформления графической части и пояснительной записки.

здание монтаж конструкция

1. Подсчет объемов работ

этаж

а) Подсчет объемов наружных стен толщиной 510 мм

стен 510 мм = (Pст* hстен 510 мм - Aпроемов) * 0,51 = (100,8 * 3,3 -84,13) * 0,51 = 126,74 м3

б) Подсчет объемов несущих стен толщиной 380 мм

стен 380 мм = (Pст* hстен 380 мм -Aпроемов) * 0,38 = (62,2 * 3,3 - 7,38) * 0,38 = 75,2 м3

в) Подсчет объемов перегородок толщиной 120 мм

перег 120 мм = (Pст * hперег 120 мм - Aпроемов) * 0,12 = (122,2 * 3,3 - 46,62) * 0,12 = 42,8 м3

г) Лестничные марши - 2 марша по 11 ступеней и 1 лестничная площадка

Кол-во кирпичей = (Vстен 510 мм + Vстен 380 мм + Vперег 120 мм) * 400 кирпичей = (126,74 + 75,2 + +42,8) * 400 = 97896 шт

- 5 этажи

а) Подсчет объемов наружных стен толщиной 510 мм

стен 510 мм = (Pст* hстен 510 мм - Aпроемов) * 0,51 = (106,1 * 3,3 - 84,96) * 0,51 = 135,24 м3

б) Подсчет объемов несущих стен толщиной 380 мм

стен 380 мм = (Pст* hстен 380 мм - Aпроемов) * 0,38 = (58,8 * 3,3 - 5,67) * 0,38 = 71,58 м3

в) Подсчет объемов перегородок толщиной 120 мм

перег 120 мм = (Pст * hперег 120 мм - Aпроемов) * 0,12 = (115,6 * 3,3 - 44,1) * 0,12 = 40,48 м3

г) Лестничные марши - 2 марша по 11 ступеней и 2 лестничные площадки

Кол-во кирпичей = (Vстен 510 мм + Vстен 380 мм + Vперег 120 мм) * 400 кирпичей = (135,24 + 71,58 + +40,48) * 400 = 98920 штплит = Nпл 1-го эт+ Nпл 2-го эт+ Nпл 3-го эт+ Nпл 4-го эт+ Nпл 5-го эт=93 * 5 = 465 шт

.1 Ведомость объемов работ

Наименование монтажных работ

Един. изм.

Объем

1 этаж

1

Каменная кладка наружных стен толщиной 510 мм

м3

126,74

2

То же, внутренних толщиной 380 мм

м3

75,2

3

То же, перегородок толщиной 120 мм

м3

42,8

4

Монтаж лестничных площадок

шт.

1

5

Монтаж лестничных маршей

шт.

2

6

Монтаж панелей перекрытия

шт.

93

2 - 4 этаж

1

Каменная кладка наружных стен толщиной 510 мм

м3

135,24

2

То же, внутренних толщиной 380 мм

м3

71,58

3

То же, перегородок толщиной 120 мм

м3

40,48

4

Монтаж лестничных площадок

шт.

2

5

Монтаж лестничных маршей

шт.

2

6

Монтаж панелей перекрытия

шт.

93

5 этаж

1

Каменная кладка наружных стен толщиной 510 мм

м3

135,24

2

То же, внутренних толщиной 380 мм

м3

71,58

3

То же, перегородок толщиной 120 мм

м3

40,48

4

Монтаж панелей перекрытия

шт.

93


Сборные элементы собираются по каталогу индустриальных изделий.

Подобранные сборные элементы сводятся в таблицу.

.2 Спецификация сборных элементов

Обозначения

Габаритные размеры длина, ширина, высота мм

Кол-во на этаже

Масса кг




1

2 - 4

5

Всего


Панели перекрытия

П1

33 - 15 ПК

3300*1500*220

6

18

6

30

1540

П2

45 - 12 ПК

4500*1200*220

26

78

26

130

1600

П3

36 - 12 ПТК

3600*1200*220

22

60

23

105

1280

П4

36 - 6

3600*600*220

1

3

1

5

850

П5

21 - 12 ПТК

2100*1200*220

5

15

7

27

740

П6

45 - 15

4500*1500*220

12

36

12

60

2120

П7

24 - 10 ПК

2400*1000*220

5

15

5

25

845

П8

68 - 15

6800*1500*220

2

6

2

10

3200

П9

48 - 10 ПТК

4800*1000*220

3

9

3

15

1420

П10

21 - 15

2100*1500*220

1

3

1

5

1100

Лестничные марши

ЛМП1

ЛМП 57.11.17-5

3000*1150*1650

2

6

-

8

2380

Лестничные площадки

ЛП1

1 ЛП 24.13-4

2380*1300

1

6

-

7

1600

Участки монолитные (монолит. плиты спец. заказа)

ИЗ1

ИЗ - 1

4500*1120*160

2

6

2

10

1774

ИЗ2

ИЗ - 2

3600*900*160

2

6

2

10

1140

ИЗ3

ИЗ - 3

3300*1400*160

1

3

1

5

1626

ИЗ4

ИЗ - 4

4500*1700*160

1

3

1

5

2692

ИЗ5

ИЗ - 5

4800*2800*160

2

6

2

10

4730

ИЗ6

ИЗ - 6

4800*2600*160

1

3

1

5

4392

ИЗ7

ИЗ - 7

3600*2400*160

-

3

1

4

3041

ИЗ8

ИЗ - 8

2400*3100*160

1

3

-

4

2618

ИЗ9

ИЗ - 9

2400*3800*160

1

3

1

5

3210


Составленная ведомость объемов работ необходима для построения календарного плана монтажа надземной части здания. Спецификации сборных элементов потребуются при составлении расчетной схемы работы крана, плана монтажа сборных элементов и ведомости последовательности монтажа.

2. Расчет, привязка и подбор строительно-монтажного крана

.1 Расчетные схемы

а) План                                           б) Разрез

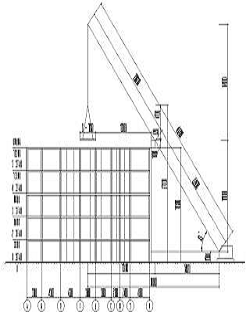

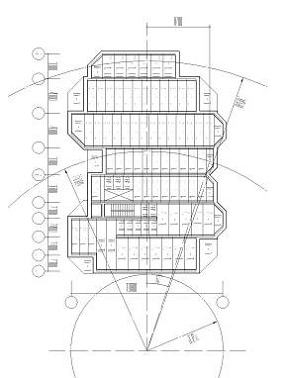

Рис. 1 Расчетная схема работы крана при монтаже здания: а) план; б) разрез

.2 Определения, подготовительная часть расчета

Расчет крана производится исходя из размеров и конфигурации здания в плане, размеров, массы и проектного положения монтируемых элементов. В результате расчета получаем основные расчетные параметры крана:

грузоподъемность

длину стрелы

рабочие вылеты и др.

Привязка крана состоит в определении местоположения крана по отношению к монтируемому зданию в плане.

Подбор крана - в переходе от расчетных параметров к действительным и определении марки крана.

Параметры четырехветвевых стропов

Грузоподъемность

Длина стропов мм

Диаметр стропов мм

Масса стропов кг

10000

5000

22,5

110

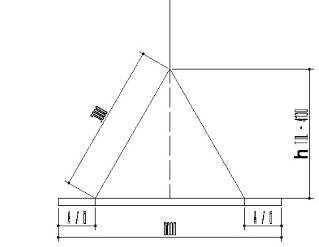

Рис. 2. Расчетная схема строповки

.3 Первый этап расчета

Производится в предположении, что j = 0

Расчет грузоподъемности крана:

= Q + qт.п. + qу + qм. п. = 3440 + 110 + 0 + 0 = 3550 кг

- масса наиболее тяжелого элемента, кгт. п. - масса такелажного приспособления, кгу- масса элементов усиления, кгм. п. - масса монтажных приспособлений, кг

Расчет геометрических параметров крана на первом этапе

Наименование

Обозн.

Формула

1

Высота подъема крюка

Hk

Hk= Hм + hз + hэ +hт.п. = 12,88 + 1,0 + 0,22 + 4,0 = 18,1

2

Вертикальная проекция

h1

h1 = Hм - hc+ 1 = 12,88 - 1,5 + 1 = 12,38

3

Вертикальная проекция

h2

h2 = L2 * sinα = 22,5 * 0,64 = 14,4

4

Участок длины стрелы 1

L1

5

Участок длины стрелы 2

L2

L2 = b / cosα = 17,1 / 0,76 = 22,5

6

Параметр

b

b = B/2 + f + 1 = 1,5/2 + 15,38 + 1 = 17,1

7

Длина стрелы крана

L

L = L1 + L2 = 19,34 + 22,5 = 41,84

8

Вылет стрелы

l

l = L * cosα = 41,84 * 0,76 = 31,79

9

Угол наклона

α

α = arctg3 = arctg3 = 1,4 что = 40

=I-b=31,79 - 17,1= 14,69

.4 Второй этап расчета

Второй этап расчета производится из условия ϕ >0, что в действительности имеет место при назначении величины фронта работ 2D. Уточняем параметры по следующим формулам:

= 8,2 м 8,76м?= D/l = 8,76 / 31,79 = 0,27;  = 15,11 0

.5 Подбор крана

Подбор крана производится по справочным данным из условия, что действительные характеристики должны быть не хуже расчетных.

.6 Результат расчета, привязки и подбора крана

Характеристики крана

Расчетные при

Действительные для марки крана КМК5120


ϕ = 0

ϕ > 0


Грузоподъемность, т

Q = 3,55 т

Q = 3,55 т

16

Длина стрелы, м

L = 41,84

Lϕ = 41,38

50,5

Наибольший рабочий вылет, м

l = 31,79

lϕ = 33,11

max = 38 min = 10

Угол наклона

α = 40

αϕ = 36,52



Данные последней графы должны подтверждаться приводимым для данной марки крана графиком, приведенным далее:

Рис. 3. График зависимости грузоподъемности крана от вылета стрелы

3.      Выбор метода производства работ

В этом разделе представлен метод производства работ, взаимосвязанный с конструктивной схемой проектируемого здания. Суть метода заключается в последовательности выполнения работ, применяемых механизмах и особенности их работы, применяемом монтажном оборудовании и оснастке, составе подготовительных, основных и вспомогательных процессов. Ведомость последовательности монтажа приводится по выбранной монтажной схеме (в данном случае 5-и этажного дома).

.1 Ведомость последовательности монтажа

№ стоянок крана

Последова-тельность монтажа

Наименование и марка элементов

Масса, кг

Наибольший рабочий вылет стрелы, м

1

1

Плита перекрытия ИЗ - 5

4730

38

1

2 - 8

Плита перекрытия 45 - 15

2120

38

1

9

Плита перекрытия ИЗ - 1

1774

38

1

10 - 14

Плита перекрытия 45 - 15

2120

38

1

15

Плита перекрытия ИЗ - 2

1140

38

1

16 - 23

Плита перекрытия 36 - 12 ПТК

1280

38

1

24

Плита перекрытия ИЗ - 2

1140

38

1

25 - 35

Плита перекрытия 36 - 12 ПТК

1280

38

1

36

Плита перекрытия ИЗ - 7

3041

38

1

37 - 39

Плита перекрытия 21 - 12 ПТК

740

38

1

40

Плита перекрытия 36 - 6

850

38

1

41

Плита перекрытия 36 - 12 ПТК

1280

38

1

42 - 43

Плита перекрытия 21 - 12 ПТК

740

38

1

44

Лестничная площадка 1 ЛП 24.13-4

1600

38

1

45 - 46

Лестничный марш ЛМП 57.11.17-5

2380

38

1

47

Лестничная площадка 1 ЛП 24.13-4

1600

38

1

48

Плита перекрытия 21 - 15

1100

38

1

49

Плита перекрытия ИЗ - 8

2618

38

1

50 - 54

Плита перекрытия 24 - 10 ПК

845

38

1

55 - 56

Плита перекрытия 68 - 15

3200

38

1

57 - 59

Плита перекрытия 48 - 10 ПТК

1420

38

1

60

Плита перекрытия ИЗ - 9

3210

38

2

61 - 66

Плита перекрытия 33 - 15 ПК

1540

38

2

67

Плита перекрытия ИЗ - 3

1626

38

2

68

Плита перекрытия ИЗ - 5

4730

38

2

69 - 80

Плита перекрытия 45 - 12 ПК

1600

38

2

81

Плита перекрытия ИЗ - 6

4392

38

2

82

Плита перекрытия ИЗ - 1

1774

38

2

83 - 96

Плита перекрытия 45 - 12 ПК

1600

38

2

97

Плита перекрытия ИЗ - 4

2692

38



4. Построение календарного плана работ и графика движения рабочих

Календарный план составляется на основе ведомости объемов работ по этажам, с учетом последовательности монтажа и норм трудоемкости работ.

Объемы работ берутся из ведомости (пункт 1.1.1), а нормы трудоемкости из 4-ой части СНиП или ЕНиР на соответствующие нормы работы.

В календарной части плана указываются рабочие дни, продолжительность каждой работы в виде линии соответствующей продолжительности в днях длин и график движения рабочих. Последний представляет собой сумму рабочих, занятых на монтаже здания в каждый день работ.

Работы спланированы правильно, если график движения рабочих представляет собой ступенчатую линию, последовательно возрастающую в начале монтажа и убывающую в конце без резких провалов и пиков.

Заключение

Данная курсовая работа является комплексной, т.к. в ней осуществляется технологическая проработка разработанного мною проекта. Осознается необходимость комплексного подхода к проектированию, т.к. решается одновременно архитектурные задачи, конструктивные и технологические по возведению объекта.

На протяжении всей курсовой работы велась технологическая оценка здания. Оценка проводилась путем разработки технологии монтажа спроектированного здания. В процессе курсовой работы определились индустриальные конструкции, производится подбор монтажных механизмов, выбор метода работ и составлялась ведомость последовательности монтажа, строился календарный план работ, предусматривалась техника безопасности.

Список использованных источников

1.   Байков В.Н., Сигалов Э.Е. "Железобетонные конструкции 2010.

.     Соколов Г.К. “Технология и организация строительства” 2008.

.     Шерешевский И.А. - Конструирование промышленных зданий и сооружений 2009.

.     Лобков В. А. «Основы строительного производства», методические указания к курсовой работе 2011.
