Обеспечение навигационной безопасности судовождения
Содержание
Введение
. Характеристика судна.
.1 Общие сведения.
.2 Навигационное оборудование. Подготовка технических средств
навигации.

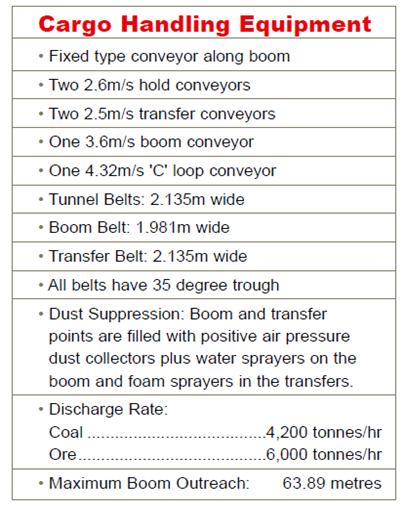

.3 Характеристика судовых устройств.
.4 Спасательные средства.

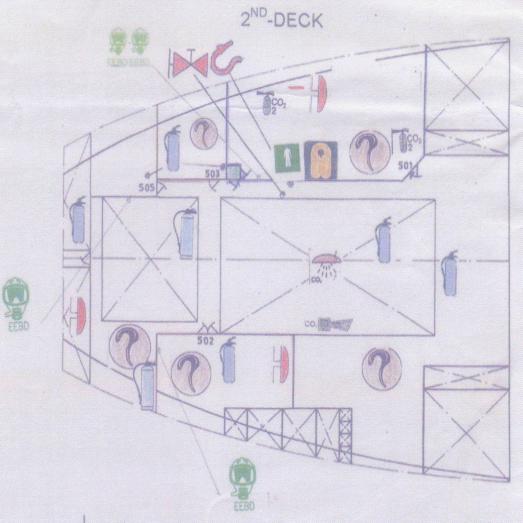

.5 Противопожарные средства защиты.
.6 Аварийное имущество по борьбе с загрязнениями.
.7 Маневренные характеристики и лоцманская карточка.
. Навигационная подготовка к переходу.
.1 Общие требования к планированию перехода.
.2 Оценка планируемого перехода.
.3 Выбор пути с учетом навигационных, гидрометеорологических
условий плавания.
.3.1 Гидрометеорологические условия.
.3.2 Выбор пути на морском и прибрежном участке.
.3.3 Выбор пути на прибрежном участке.
.3.4 Плавание на участках пути с лоцманской проводкой.
.3.5 Гидрологические явления.

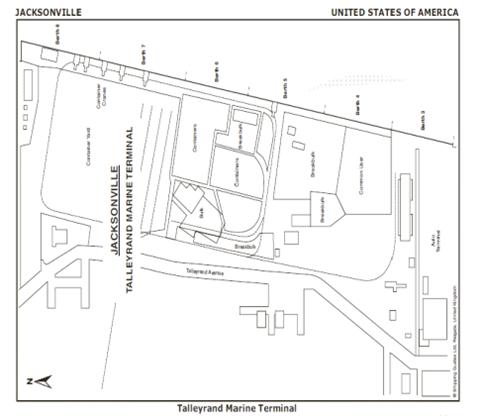

.3.6 Информация о портах захода.
.3.7 Предварительная прокладка.
.3.8 Естественная освещенность.
.3.9 Планирование обсерваций. Способы контроля места судна в
стесненных условиях.
.3.10 Оценка навигационной безопасности.
.4 Учет маневренности судна.
.5 Подъем карт. Корректура навигационных пособий.
.6 Составление маршрутных листов.
.7 Графический план перехода.
. Управление судами и составами при особых
обстоятельствах.
.1 Действия вахтенного помощника капитана при обгоне и
расхождении в стесненных условиях.
.2 Маневрирование и управление судном по тревоге «Человек за
бортом».

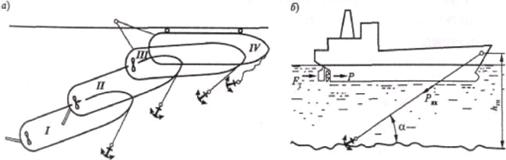

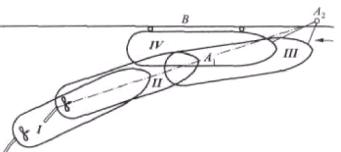

.3 Швартовые операции на судне с учетом влияния
гидрометеорологических факторов.
.4 Действия вахтенного помощника в аварийных ситуациях.
.5 Организация штурманской службы при плавании в стесненных
условиях.
Заключение.
Приложение.
Литература
Введение
В течение всей истории человечества океаны были очень важны людям по
всему миру как средство транспортировки. В отличие от нескольких десятилетий
тому назад, суда стали перевозить товары, а не людей. С момента роста
интерконтинентальных перелетов, морские путешествия стали осуществляться на
более короткие расстояния (паромные переправы между Балтийским и Северным
морями, в Средиземноморье, в Японии и Юго-Восточной Азии), кроме того
распространены морские круизы, которые в последнее время претерпели широчайший
рост и представляют очень выгодный источник туристического дохода.
По мере того, как рынки все больше глобализируются, объемы судоходства
растут. С 50х гг. до недавнего мирового экономического кризиса, темпы роста
интерконтинентальной торговли почти в два раза превышали рост экономической
деятельности в целом. С 2000 до 2008 г. мировая торговля росла в среднем на
5,4% каждый год, тогда как экономическая активность, измеренная посредством
ВВП, росла примерно на 3% в год. Из-за необыкновенного роста торговли по
сравнению с экономической активностью, мировая торговля с 50х гг. выросла почти
в три раза, достигнув доли 45% в мировом ВВП, тогда как перевозка товаров для
перерабатывающей промышленности в действительности возросла почти в 4 раза.
Что касается стоимости этих товаров, около 23% мировой торговли
осуществляется между странами с общей границей. Эта доля остается относительно
постоянной в последние десятилетия. Однако, между континентами, этот показатель
отличается в зависимости от уровня их развития. В Европе и Северной Америке
доля наивысшая - от 25 до 35%. Эта торговля осуществляется в основном
посредством дорог и железных дорог. Грузы между странами без общей границы
перевозятся в основном морем, хотя все большие объемы товаров перевозятся по
воздуху. Темпы роста авиационных транспортировок готовых товаров превосходят
морские вдвое в последние годы. Сколько груза перевозится каждым видом
транспорта зависит от относительных затрат транспортировки и соотношения цены к
весу товаров: чем выше стоимость на единицу веса, тем менее значительна
стоимость перевозки. Пунктуальность и надежность также считаются важными для
ценных грузов. Инновации в морских технологиях помогли ускорить рост морских
перевозок. В следующих областях произошли самые значительные перемены:
Размер: Средний размер судов значительно вырос. Более крупные суда
сокращают расходы на единицу экипажа, горючего, стоимости простоя, страховки,
обслуживания и ремонта. Власти порта должны реагировать на увеличение размеров
судов, расширяя инфраструктуру портов (причалы, транспорт) и улучшая доступ к
порту (например, углубляя портовые каналы). Следовательно, им приходится
увеличивать затраты. Это может привести владельцев - обычно государство - к
финансовым трудностям: капитальные инвестиции обычно финансируются из
государственного источника, но полную их стоимость нельзя передать на плечи
пользователей порта.
Скорость: средняя скорость торгового судна составляет около 15 узлов (1
узел = 1 морская миля в час), или 28 км/ч, что эквивалентно 670 км в день.
Более новые суда способны развивать скорость до 25 - 30 узлов (45 - 55 км/ч).
Морские движители значительно улучшились с момента изобретения гребного винта,
в частности - двойного гребного винта. Развитие достигло своего пика в 1970х
гг. Достижение более высоких скоростей - сложная задача, и она может оказаться
очень дорогой в выполнении. Эксперты прогнозируют лишь небольшие улучшения в
скоростях обычных коммерческих судов.
Дизайн: Дизайн судов значительно изменился, от деревянных к стальным
судам, построенным из аллюминия и композитных материалов. Инновации в дизайне
были нацелены на сокращение расходов топлива и стоимости постройки судов, в то
же самое время, увеличивая безопасность.
Специализация: Специализация в судостроительной отрасли произвела
значительные перемены в судоходстве. Узкоспециализированные суда все чаще
строятся для определенных типов груза:
· Танкеры для сырой нефти, нефтепродуктов, химикатов, сжиженного газа и
концентратов соков;
· Балкера для перевозки насыпных грузов, например, руд, угля, зерна;
· Сухогрузы для крупных грузов, таких как автомобили и железо;
· Рефрижераторные суда для фруктов из Южного Полушария;
· Суда для перевозки ген.грузов;
· Контейнеровозы, которые все больше выполняют задачи судов для перевозки
ген грузов на длинных маршрутах;
· Паромы, а также суда Ro-Ro. Эти два вида судов принимают на себя задачи
судов для перевозки ген. грузов на коротких маршрутах.
Увеличивая скорость обработки груза, специализация сократила затраты на
единицу перевезенных товаров.
Автоматизация: Различные технологии автоматизации были использованы в
судостроении и судоходстве, включая саморазгружаемые системы,
компьютеризированную навигацию и GPS. Автоматизация значительно сократила
количество членов экипажа, необходимых на судне, и при этом увеличила
безопасность. Согласно данным “IHS Fairplay”, общие потери на судах (в
результате аварий или происшествий) снизились с 200 в середине 90х до 150
сейчас - существенное улучшение безопасности, если принять во внимание рост
количества судов. Морские перевозки стремительно росли в течение многих лет.
Объем груза, перевезенного морем, превысил значение в 8 млрд. тонн впервые в
2007 году. Мировое судоходство, таким образом, увеличилось вдвое с 1990 г. (при
среднегодовом росте более 4%). Грузоподъемность судов также выросла практически
в два раза за тот же период до 33 трлн. тонно-миль.
Мировая рецессия в 2008-2009 гг. привела к огромному падению в мировой
торговле и, соответственно, в судоходстве. Вслед за небольшим ростом на 3% в
2008 году, торговля упала на 14% в 2009 году. Фрахтовые ставки упали до
исторических минимумов на многих рынках. В начале 2009 года около 9% сухогрузов
были не задействованы, стояли в портах, эта масса судов возвращается на рынок очень
медленно вследствие небольшого восстановления в 2010 году.
Основой планирования предстоящего перехода является рейсовый план-график
(voyage plan), в который включаются необходимые инструктивные указания,
разъясняющие и уточняющие условия проведения предстоящего рейса.
Подготовка штурманской части к рейсу делится на два этапа:
) предварительная подготовка;
) окончательная подготовка.
На первом этапе подготовки к рейсу устанавливается:
наличие навигационных карт и пособий на переход, наличие Конвенционных
документов, наличие последних корректурных материалов для выполнения корректуры
карт и пособий, исправность технических средств судовождения (при необходимости
выполняется их ремонт с привлечением береговых специалистов),
укомплектованность «Аварийной папки» и наличие «Расписания по тревогам» с
выполненной корректурой (при смене экипажа), сроки переосвидетельствования
спасательных плотов, огнетушителей, пенообразователя, дыхательных аппаратов,
укомплектованность аварийного имущества, исправность судового оборудования и
систем, обеспечивающих мореходность и живучесть судна, сроки действия судовых
документов и квалификационных сертификатов экипажа и др.
На втором этапе производится изучение районов
плавания, наносится на карты предварительная прокладка, а также анализируется
ход выполнения мероприятий, намеченных на первом этапе подготовки к рейсу.
Резолюция А.893(21) ИМО при выборе и проработке маршрута указывает на то, что
на генеральной карте необходимо выполнить предварительную прокладку и
произвести предварительный расчет рейса. Работу по выбору маршрута рейса
заканчивают составлением на генеральной карте графического плана и расчетов на
рейс. Изучение района плавания выполняется по подобранным и откорректированным
по крайней мере на три дня пути картам, руководствам и пособиям с учетом
требований хорошей морской практики. Протяженность изучаемой за один раз части
маршрута следует разумно ограничить. При изучении района плавания капитан на
генеральной карте наносит маршрут следования, перенести который на путевые и
частные карты поручает одному из помощников (обычно это обязанность
навигационного помощника).
После утверждения графического плана выполняют
предварительную прокладку на путевых картах и уточняют предварительные расчеты
на Рейс.
В соответствии с предварительной прокладкой на
генеральной карте подбирают по "Каталогу карт и книг" необходимые для
рейса карты и руководства для плавания. При подборе карт и руководств учитывают
возможность изменения маршрута, заходов в порты и пункты, не предусмотренные
планом, укрытия от шторма или вынужденного захода для устранения неисправностей
и другие факторы, могущие повлиять на выполнение рейса. Тщательное выполнение
предварительной прокладки во многих случаях определяет качество постоянного
контроля за текущим местом судна на переходе.
Современные морские суда могут осуществлять плавание в
довольно сложных погодных условиях. Тем не менее, капитаны иногда вынуждены для
обеспечения безопасности плавания и сохранной перевозки грузов менять курс,
скорость хода судна, следовать в обход опасной зоны или дрейфовать. При выборе
пути перехода капитан должен помнить, что маршрут следования должен быть
кратчайшим по времени, а не по расстоянию. Эффективность плавания судов в
значительной мере зависит от выбора пути с благоприятными
гидрометеорологическими условиями. Наиболее часто за определяющий показатель
эффективности выбирают минимальную продолжительность рейса, при котором
обеспечивается безопасность плавания. В этом случае плавание осуществляется по
так называемому наивыгоднейшему пути.
В судовождении применяют два основных приема выбора
оптимального пути:
) использование специальных гидрометеорологических
пособий, в которых даны сезонные рекомендованные пути;
) определение пути плавания капитаном на основании
гидрометеорологической информации, поступающей на судно. При определении
оптимального пути необходимо на основании гидрометеорологической информации,
передаваемой на судно, выбрать путь следования.
Капитану при выборе оптимального пути приходится
рассматривать два наиболее характерных случая:
) судно совершает плавание по рекомендованному
сезонному пути. В этом случае маршрут будет с удлинением пути, на котором
наблюдаются наиболее благоприятные условия погоды;
)судно следует при общей благоприятной
гидрометеорологической обстановке кратчайшим путем по дуге большого круга.
Плавание судна по оптимальному пути по рекомендациям
Прогностических центров некоторыми компаниями широко используется.
.
Характеристика судна
1.1 Общие сведения
Тип, название и позывной сигнал судна
|
Bulk carrier, mv « js Amazon» 9V9878
|
Год и место постройки
|
BV I+Hull+Mach, Bulk Carrier CSR BC-A ESP ,2012, China
|
Порт приписки
|
Singapore
|
Длина наибольшая L (м)
|
199.99
|
Длина между перпендикулярами L﬩﬩
(ל)
|
193,74
|
״טנטםא
םאיבמכרא ֲ (ל)
|
32
|
ֲסמעא
םאהגמהםמדמ
במנעא ט
מסאהךא ג
נאחםמו גנול
דמהא ג
חאגטסטלמסעט
מע נאימםא
ןכאגאםט ג
סממעגועסעגטט
ס
ּוזהףםאנמהםמי
דנףחמגמי לאנךמי
|
TF - 13.09 m םאהגמהםי
במנע - 4.6 m F -
13.6 m םאהגמהםי
במנע - 4.9 m T -
13.6 m םאהגמהםי
במנע - 4.9 m S -
13.3 m םאהגמהםי
במנע - 5.2 m W -
13.0 m םאהגמהםי
במנע - 5.5 m
|
־סאהךא
ׂ (ל)
ג
ןמכםמל
דנףחף, ןמנמזםול
ט ןנט
סעאםהאנעםמל
גאנטאםעו
באככאסעטנמגךט,
םמסמל
ט ךמנלמי
|
ׂם
- 12,1 ל;
ׂך - 13,5 ל
- ג
ןמכםמל
דנףחף ןמ
כועם
דנףחמגף
לאנךף
ׂם - 7,6 ל;
ׂך - 9,4 ל
- ןנט
סעאםהאנעםמל
גאנטאםעו
באככאסעטנמגךט
|
ֲמהמטחלושוםטו
(ע):
ג
ןמכםמל
דנףחף ∆ ןמנמזםול
∆מ
|
63301 21224
|
ֿמכםא
דנףחמןמהתולםמסע
∆w (ע)
|
75434
|
ׂטן
ט למשםמסע
דכאגםמי
םונדועטקוסךמי
ףסעאםמגךט
|
MAN B&W 5S60ME-C8-T2 M.C.R. -8300 KW x 91.0 rpm C.S.R.-
6640 KW x 84.5 rpm
|
ךסןכףאעאצטמםםא
סךמנמסע
ג
דנףחף ט ג
באככאסעו
|
12 ףחכ
- ג
דנףחף 13.5 ףחכ
- ג
באככאסעו
|
ׂטן
נףכ ט
ןכמשאה ודמ
ןונא.
ׂטן ע
למשםמסע נףכוגמי
לארטם
|
ׂטן
נףכ - ןמכףבאכאםסטנםי,
S- 19,1 ל2
ׂטן נףכוגמי
לארטם -
Electro-Hydraulic, Rotary Vare, ROZ-130212; למשםמסע
- 2ץ40 ךֲע
|
ךטןאז
|
21 קוכמגוך
|
.1.
1.2
ֽאגטדאצטמםםמו
מבמנףהמגאםטו
ׂאבכטצא
1.2.1.
ׂוץםטקוסךטו
סנוהסעגא
םאגטדאצטט
ֿנטבמנ,
סטסעולא
|
ׂטן,
לאנךא.
|
ֺמכ-גמ
|
ֳמה
גןףסךא
|
ּוסעמ
ףסעאםמגךט
|
1
|
2
|
3
|
4
|
5
|
ִטסעאםצטמםםמ-
כוךענטקוסךטי
לאדםטעםי
ךמלןאס
|
Lilley Gillie
|
1
|
2012
|
ֿוכוםדאעמנםא
ןאכףבא
|
ֳטנמךמלןאס
|
Sperry MK-37
|
1
|
2012
|
ֿאכףבא
5, דטנמךמלןאס-םי
ןמסע
|
׀אהטמכמךאצטמםםא
סעאםצט,
כ\ב
|
Furuno FAR 2837
|
1
|
2012
|
ױמהמגמי
למסעטך
|
׀אהטמכמךאצטמםםא
סעאםצט,
ן/ב
|
Furuno FAR 2827
|
1
|
2012
|
ױמהמגמי
למסעטך
|
ץמכמע
|
Furuno FE-700
|
1
|
2012
|
ױמהמגמי
למסעטך
|
ֻאד
|
Furuno DS-80
|
1
|
2012
|
ױמהמגמי
למסעטך
|
ְגעמנףכוגמי
|
Sperry MGF
|
1
|
2012
|
ױמהמגמי
למסעטך
|
ָֿ
ֽׁׁ
|
Furuno GP-150
|
1
|
2012
|
ױמהמגמי
למסעטך
|
ָֿ
ֽׁׁ
|
Furuno GP-32 JRC-7700 MKII
|
1
|
2012
|
ױמהמגמי
למסעטך
|
ְגעמלאעטקוסךא
טהוםעטפטךאצטמםםא
סטסעולא
|
FURUNO FA-100
|
1
|
2012
|
ױמהמגמי
למסעטך
|
כוךענמםםו
םאגטדאצטמםםו
ךאנע
|
TRANSAS, Navi Sailor 3000
|
1
|
2012
|
ױמהמגמי
למסעטך
|
׀טסףםמך
1.1 - ׁץולא
נאסןמכמזוםט
עוץםטקוסךטץ
סנוהסעג
םאגטדאצטט םא
ץמהמגמל
למסעטךו ע/ץ
«js Amazon»
׀טסףםמך
1.2 - ׁץולא
עוםוגץ
סוךעמנמג ט
לונעגץ
חמם
נאהטמכמךאעמנא
ּונעגא
חמםא 176מ
- 184מ 235מ
- 210מ
ןמ
םמסף: 118 ל
156 ל
ןמ
במנעף: 23 ל
כוג. 31 ל,
ןנאג.
134 ל
ׂאבכטצא
1.6 - ׂאבכטצא
מסעאעמקםמי
הוגטאצטט ט
חםאקוםטי ךמפפטצטוםעמג
הכ לאדםטעםמדמ
ךמלןאסא (Lilley Gillie) ע/ץ
«js Amazon» ( ג
באככאסעו)
ֺֺ
|
°ֺֺ°°ֺֺ°°
|
|
|
|
|
0˚
|
0,0
|
120
|
-0,5
|
240˚+1,0
|
|
15˚
|
+1,2
|
135
|
-1,1
|
255˚
|
-0,5
|
30˚
|
+2,2
|
150
|
-1,1
|
270˚
|
-1,9
|
45˚
|
+2,6
|
165
|
-1,2
|
285˚
|
-2,0
|
60˚
|
+2,6
|
180
|
-1,2
|
300˚
|
-2,3
|
75˚
|
+2,4
|
195
|
-0,6
|
315˚
|
-1,3
|
90˚
|
+1,5
|
210
|
+1,1
|
330˚
|
-1.1
|
105˚
|
+0,9
|
225
|
+1,5
|
345˚
|
-0,6
|
ֺמפפטצטוםע: ְ=+0,4°; ֲ=-0,7°; ׁ=+0,6°; ִ=+0,42°; ֵ=+0,82°
ִוגטאעמנ
M.Jefrry
12.09.2013 ןמנע
ֱףםת
ׂאבכטצא
2.6 - ׂמקםמסעםו
ץאנאךעונטסעטךט
עוץםטקוסךטץ
סנוהסעג םאגטדאצטט
ׂטן,
ּאנךא ֽׁׂ
|
׃סכמגט
|
ָחלונולו
םאגטדאצטמםםו
ןאנאלוענ
|
ׁנוהם
ךגאהנאעטקוסךא
ןמדנורםמסע
טחלונוםט
|
ּמהףכ
דנאהטוםעא
ןאנאלוענא
|
1
|
2
|
3
|
4
|
5
|
׀אהטמכמךאצטמםםא
סעאםצט
«Furuno FAR 2837»
|
כ.
גטחטנ
״ךאכא
|
ֿוכוםד
8 - 64 ל
|
1,0מ 1
% מע ִ
|
D = 1
|
ֳטנמךמלןאס
«Sperry MK-37»
|
|
ֿוכוםד
|
0.2°
|
|
ּאדםטעםי
ךמלןאס « Lilley
Gillie »
|
|
ֿוכוםד
|
ּוםוו 0,5°
|
|
ץמכמע
« Furuno FE-700 »
|
|
|
0,3 ל
|
|
ֻאד
«
Furuno DS-80» 0 5 ףח.
ֱמכוו
5
ףח.ׁךמנמסע ׁךמנמסע 0,1 ףח
0,3 ףח----
|
|
|
|
|
Cֽׁ GPS « GP-32 »
|
ךמםענמכ
הגטזוםט
-סךמנמסע,
ןנמיהוםםמו
נאססעמםטו
|
ןמ
לוסעמןמכמזוםט
ןמ סךמנמסעט
ןמ
םאןנאגכוםט
|
± 8 ל
טכט ±15 ל
ג 95 % (ג
DGPS ± 3 ל)
± 0,1 ףח
±1°
|
----
|
Cֽׁ GPS «DGPS, FURUNO, GP-150»
|
ךמםענמכ
הגטזוםט
-סךמנמסע,
ןנמיהוםםמו
נאססעמםטו
|
ןמ
לוסעמןמכמזוםט
ןמ
סךמנמסעט ןמ
םאןנאגכוםט
|
± 10 ל
טכט ±15 ל
ג 95 % (ג
DGPS ± 5 ל)
± 0,2 ףח
± 1° - ± 3°
|
----
|
ׁוךסעאם
«Cassens & Plath»
|
ִםול
ֽמק
|
ֲונעטךאכםי
ףדמכ
|
± 9’ טכט
±0,5÷1,0' ( טח
מןעא
ןכאגאםט)
|
τ =ֿ g=1.86 H Dטכט
g=0.54β2/ֽ
D- הטסעאםצט ֽ-גסמעא
מנטוםעטנא
|
ֱאנמלוענ-
אםונמטה
«ROBERT E WHITE»
|
|
ְעלמספונםמו
האגכוםטו
|
±1,5 לטככטבאנא
|
|
1.3 ױאנאךעונטסעטךט
סףהמגץ
ףסענמיסעג
ךמנםמו
ףסענמיסעגמ:
ֺאכטבנ ךמנ
צוןט ט
וו הכטםא - 78 לל;
12 סלקוך
ןמ 27,5 לוענמג
ֲוס
ךמנ
- 10,6 ע
ּמשםמסע
הגטדאעוכ
בנארןטכ
- 450 ךֲע
ׂטן
סעמןמנםץ
ףסענמיסעג -
םאךטהםמי
ןאכ, ןאכףבםי
סעמןמנ.
ׁךמנמסע
גבטנאםט
