Монтаж и обслуживание оборудования телекоммуникаций

ГЛАВА I. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИE

.1 МОНТАЖ И РЕМОНТ УЗЛОВ И ЭЛЕМЕНТОВ ОБОРУДОВАНИЯ ТЕЛЕКОММУНИКАЦИЙ

Техническое обслуживание представляет собой комплекс операций, направленных на поддержание работоспособности или исправности линейных сооружений, своевременное предупреждение появление неисправностей, выявление их и устранение возникающих дефектов.

Правильная организация технического обслуживания удлиняет сроки службы линейных сооружений, сохраняет высокое качество и надежность их работы, способствует удлинению межремонтного периода и снижению стоимости ремонтов.

.1.1 Эксплуатация линий связи абонентского доступа и оконечных устройств

Для прокладки непосредственно в земле я применял кабели с броней из стальных лент.

Трасса подземного кабеля должна быть выравненной и не иметь провалов, гряд и ям в местах расположения муфт. Трасса кабельной линии вне населенных пунктов должна проходить вдоль автомобильных дорог.

Кабель укладывал посередине дна траншей без натяжения, со слабиной и плотно прилегал ко дну траншеи. При прокладке нескольких кабелей в одной траншее расположил параллельно без перекрещиваний с расстоянием между ними не менее 50 мм. Соединительные муфты в котловане разместил со сдвигом.

За глубину прокладки кабелей (в моем случае бронированного) непосредственно в земле на местных сетях связи я принял 1,2 м - для оптических кабелей на межстанционных соединительных линиях ГТС.

При необходимости прокладки кабелей на глубине менее указанной необходимо предусмотреть защиту кабелей от механических повреждений в виде укладки над кабелем кирпича (бетонных плит) поверх слоя мягкой земли или песчаного грунта толщиной 0,1 м.

При пересечении проезжей части улиц, автомобильных и железных дорог кабели связи прокладывают в асбестоцементных, бетонных или полиэтиленовых трубах для защиты от деформации.

Местоположение муфт, поворотов, концов труб, проложенных под дорогами, отмечают указателями на стенках ближайших зданий или установкой замерных столбиков.

Распределительный шкаф должен быть заземлен. Наружную поверхность шкафа окрашивают противокоррозийной краской, а внутреннюю поверхность и каркас - черной краской. Необходимо провести проверку кроссировочных шнуров, они должны быть аккуратно выложены, не иметь перекосов и петель; на горизонтальных участках, при пересечении пакета кроссировочных шнуров с кабелями, пакет шнуров должен находиться за кабелями.

Бокс - устройства для создания беспроводных оптических каналов связи и они соответственно должны иметь нумерацию .У боксов, заряженных кабелем в свинцовой оболочке, между задней крышкой и боксом, а также между корпусом и плинтами должны иметься прокладки, пропитанные парафином.

Распределительные коробки устанавливают в основном в нишах на лестничных клетках, допускается установка их также на внутренних стенах здания. Высота установки коробки должна быть 2,3 ÷ 2,5 м. Зарядку распределительных коробок следует производить кабелем с полиэтиленовой изоляцией типа ТПП.

При вводе в коробку кабель должен иметь петлеобразный изгиб с расстоянием 15 см от коробки до вершины дуги. На лицевой стороне корпуса коробки с помощью трафарета должны быть написаны номер распределительного шкафа, в сеть которого включена данная коробка, и номер плинта в распределительном шкафу, с которым коробка соединена. В случае, если коробка запараллелена с другой, дополнительно указывают индекс параллельности (а, б, в).

Кабельные ящики на стоечных линиях устанавливают на чердаке, на монтажной доске, а при переходе со столбовой воздушной линии к кабельной - на кабельной опоре. Кабельный ящик заземляют. Кабель, поданный с чердака на стойку, должен проходить через газовую трубу, прикрепленную к стойке. При выходе из трубы до крепления на тросе кабель должен иметь запас в виде петли. Наружные части кабельного ящика окрашивают противокоррозийной краской. На крышке ящика пишут номер распределительного шкафа. Кабельный ящик должен быть всегда заперт.

.1.2 Восстановление работоспособности оборудования телекоммуникационных систем с коммутацией каналов и пакетов

Проверка работоспособности заключает в себе следующее:

·        осмотр и профилактическое обслуживание линейных сооружений;

·        проведение плановых и контрольных измерений электрических характеристик линий связи;

·        проверка новых кабелей, проводов, оконечных кабельных устройств, оборудования и арматуры, поступающих в эксплуатацию;

·        подготовка линейных сооружений к работе в осенне-зимний период, период паводка и грозовой период.

При профилактическом обслуживании линейно-кабельных сооружений выполняются следующие основные работы:

·        осмотр состояния трасс кабельных линий и приведение их в порядок;

·        проведение работ по надзору за сохранностью линейно-кабельных сооружений;

·        протирка и выправка кабелей и муфт в кабельных колодцах;

·        выправка положения подвесных и настенных кабелей;

·        регулировка стрелы провеса подвесного кабеля;

·        очистка от пыли и влаги деталей в оконечных кабельных устройствах; проверка исправности и замена в случае необходимости разрядников и предохранителей;

·        проверка состояния и приведение в порядок кроссировок в распределительных шкафах и кабельных ящиках.

Выявленные при техническом обслуживании линейно-кабельных сооружений недостатки, подлежащие устранению при ремонте этих сооружений, должны фиксироваться в журнале технического осмотра линейно-кабельных сооружений.

Повреждением считается нарушение нормальной телефонной связи, подтвержденное результатом испытания, проведенного с помощью измерительной аппаратуры, или опросом абонента.

Аварией кабельной линии считается повреждение кабеля межстанционной связи, повреждение не менее 20 % пар в кабеле абонентской линии, а также выход из строя наиболее ответственных кабельных связей, перечень которых определяется руководством местной телефонной сети по согласованию с местными органами власти. Замена поврежденной пары магистрального или распределительного кабеля на свободную исправную производится электромонтерами линейно-абонентского участка (цеха) по разрешению группы переключения. После 17 ч. 30 мин. и в субботние дни распределительные поврежденные пары заменяются на исправные по усмотрению электромонтера, о чем он после замены сообщает в бюро ремонта (ЦБР) для исправления данных в абонентской карточке. В группу переключения измененные данные электромонтер сообщает на следующий день. Контрольный срок исправления кабельных повреждений считается с 8 ч. 30 мин. рабочего дня, следующего за днем истечения контрольного срока линейно-абонентского повреждения. Контрольные сроки исправления кабельных повреждений, сданных линейно-абонентским участком (цехом) в пятницу, исчисляются с 8 ч. 30 мин. понедельника, для повреждений сданных в субботу или предпраздничные дни, контрольный срок кабельных повреждений исчисляется со следующего рабочего дня.

Работникам линейно-кабельного участка (цеха) разрешается исправлять кабельные повреждения до начала исчисления контрольного срока; то есть до 8 ч. 30 мин. дня, следующего за днем передачи электромонтером линейно-абонентского участка (цеха) поврежденного номера «на измерение».

В целях быстрейшей ликвидации аварий линейных сооружений в линейном цехе (участке) должны быть:

·        полный комплект аварийного запаса кабелей, проводов материалов, инструмента и инвентаря;

·        список работников, вызываемых, для устранения аварий, с указанием их домашних телефонов и адресов;

·        автотранспорт и механизмы;

·        полный комплект аварийного запаса ключей от распределительных шкафов, киосков, колодцев, а также от помещений, в которые может понадобиться доступ для устранения аварии линейных сооружений; комплект измерительной аппаратуры для определения расстояния до места повреждения.

.2 РАБОТА ПО ИНСТАЛЛЯЦИИ ОБОРУДОВАНИЯ АБОНЕНТСКОГО ДОСТУПА СИСТЕМ ТЕЛЕКОММУНИКАЦИЙ И ИНФОРМАЦИОННО - КОММУНИКАЦИОННЫХ СЕТЕЙ СВЯЗИ

.2.1 Мониторинг работоспособности линий абонентского доступа и оконечных абонентских устройств

Возникает объективная необходимость создания информационной системы мониторинга менеджмента качества ТУ, ключевым элементом которой является идентификация качества деталей, узлов, комплектующих и конечной продукции в процессе производства. Система мониторинга любого процесса призвана обеспечить актуальность управленческой информации, возможность ее оперативного использования всеми подразделениями предприятия. В системах менеджмента качества (СМК) ТУ, независимо от характера деятельности, формы собственности и размера, использование информации и информационных систем имеют решающее значение для успеха организации.

Внедрение системы мониторинга СМК ТУ позволит повысить оперативность и качество планирования производства, снизить затраты на отслеживание деталей, узлов, комплектующих и конечной продукции, а также четко вести учет на всех стадиях обработки и передачи изделий, повысить качество продукции и эффективность корректирующих и предупреждающих действий.

Система мониторинга любого процесса призвана обеспечить актуальность управленческой информации, возможность ее оперативного использования всеми подразделениями предприятия.

Мониторинг и управление данной ТС производится с помощью программного обеспечения C&C08 Switch Client, C&C08 Switch Maintain, C&C08 Switch Alarm. Управление производится с помощью блока вспомогательного управления.

.2.2 Тестирование и мониторинг телекоммуникационных систем с коммутацией каналов и пакетов

Сложность современных инфокоммуникационных систем обусловливает наличие огромного числа функций, для полной проверки которых требуются месяцы и годы проведения тысяч разных тестов. Поэтому с увеличением сложности телекоммуникационной инфраструктуры процесс тестирования осуществляется все более систематизированным образом. В частности, спецификации тестов для предыдущих версий оборудования используются для выборочной проверки того, что в новом оборудовании прежние функции (проверенные при тестировании старой версии) по-прежнему работают правильно. Эти проверки называются регрессионным тестированием. Только после регрессионного тестирования проверяются новые функции. Такой порядок тестирования называется функциональным. При его проведении основной акцент делается на проверку системы в условиях некорректной работы встречной стороны (с помощью симуляторов).

Мониторинг телекоммуникационных протоколов является не только последней фазой тестирования протоколов, но и самой длительной и, пожалуй, самой важной. Именно поэтому он заслуживает отдельной статьи. Здесь же отметим лишь несколько причин, говорящих в пользу проведения периодического или постоянного мониторинга интерфейса между находящимися в эксплуатации сетевыми элементами. Такой мониторинг обеспечит:

·        выявление ошибок при взаимодействии протоколов, не обнаруженных на других этапах тестирования;

·        обнаружение несанкционированного доступа к ресурсам со стороны отдельных абонентов;

·        сбор информации о вызовах (CDR) и транзакциях (TDR);

·        трассировку вызовов;

·        обнаружение зацикливания сообщений;

·        контроль источников и маршрутов прохождения трафика.

Системы мониторинга и анализа сигнализации декодируют принимаемые от многочисленных каналов сети сигнализации сообщения и сигналы, проверяют их на предмет соответствия заданной спецификации, выделяют (как правило, красным цветом) сообщения или их отдельные параметры, не соответствующие спецификации, точно таким же образом они отображают перегрузки, аварийные ситуации и многое другое. Анализаторы не стоит путать с приборами, осуществляющими лишь простейшие функции мониторинга, когда вся принимаемая с линии информация декодируется произвольным образом без выделения ошибочных сообщений или параметров. Профессиональные анализаторы обладают развитой системой фильтрации по различным критериям. Фильтры позволяют из общей массы сообщений (нескольких десятков тысяч), накопленных, например, за сутки наблюдения, выделить только интересующую пользователя информацию.

.3 ОБСЛУЖИВАНИЕ СМОНТИРОВАННЫХ ЛИНИЙ И ОКОНЕЧНОГО ОБОРУДОВАНИЯ АБОНЕНТСКОГО ДОСТУПА СИСТЕМ ТЕЛЕКОММУНИКАЦИЙ И ИНФОРМАЦИОННО - КОММУНИКАЦИОННЫХ СЕТЕЙ СВЯЗИ

.3.1 Анализ результатов, определение вида и места повреждения

Принцип действия ОМП состоит в расчёте расстояния до места КЗ по симметричным составляющим установившихся значений токов и напряжений аварийного процесса в сети радиальной структуры. Расчёт ведётся односторонним методом, для которого свойственны погрешности и ограничения, принципиально обусловленные недостатком рабочей информации. Наилучшие результаты (в смысле уменьшения указанных погрешностей) достигаются при одностороннем питании линии. Они уменьшаются также при уменьшении переходного сопротивления КЗ и увеличении удельных сопротивлений линий. Разумеется, погрешности задания параметров линий дополнительно увеличивают общую погрешность ОМП.

Вычисление расстояния до места повреждения (основная задача) обеспечивается путем предварительного решения ряда вспомогательных задач, а именно:

·        проверки пригодности для работы ОМП параметров, записанных в файле, а также проверки факта наличия КЗ. О составе и объёмах проверок можно судить по списку распознаваемых ошибок исходных данных ОМП (см. ниже);

·        определение значений амплитуд и фаз первых гармоник токов и напряжений контролируемых линий в аварийном режиме;

·        определение повреждённой линии (селективная сигнализация)

·        выделение (во времени) участка процесса, оптимального для анализа (по признаку максимума некоторого вычисляемого критерия).

·        автоматическое инвертирование токов линий (в случае обратной фазировки трансформаторов);

·        определение вида короткого замыкания (КЗ);

·        определение повреждённого участка;

Затем, если все эти этапы прошли успешно, решается основная задача, которая сводится к ряду вычислений по определённым формулам.

Относительно структуры и параметров сети делается ряд предположений, которые совершенно необходимо соблюдать для правильной работы ОМП. Имеются в виду следующие предположения.

·        Сеть может состоять из нескольких (до 9) линий (направлений), исходящих из одного питающего центра, на котором и ведётся регистрация.

·        Каждая линия может иметь индуктивно взаимодействующую с ней параллельную линию (не более одной).

·        Если вся сеть состоит из одной линии, содержащей только один участок, то такая линия может иметь ответвление (не более одного) на известном расстоянии.

·        Линия с ответвлением не должна иметь параллельных линий.

.3.2 Монтаж и проверка электрических кабелей, оконечных кабельных устройств

Непосредственно в земле прокладывают бронированные телефонные кабели марок ТБ, ТПББ, ТППБ, которые укладывают в траншею на глубину 0,7 м. Если прокладка кабелей ведется на меньших глубинах, то кабель защищается от возможных механических повреждений бетонными плитами, уложенными на слой просеянного грунта высотой 100 мм. При укладке нескольких кабелей расстояние между ними и стенками траншеи должно быть равно 50 мм. В случае пересечения трассы кабеля дорогами кабель укладывается под ними в стальных или асбоцементных трубах. Прокладка кабеля в траншею осуществляется механизированным способом с применением лебедок, кабельных захватов, прямых и угловых роликов. Комплект приспособлений и оборудования для механизированной прокладки кабеля, как правило, собирается на специально оборудованном автомобиле, что значительно сокращает время подготовки трассы к прокладке и позволяет использовать двигатель автомашин в качестве привода к лебедке.

Широкое распространение нашел бестраншейный способ прокладки телефонных кабелей и кабелей связи. Бестраншейная прокладка осуществляется с помощью ножевого кабелеукладчика, приводимого в движение цугом тракторов, при этом кабель укладывается на глубине 1-1,2 м. Засыпка кабеля производится грунтом, разрезаемым ножом кабелеукладчика при его передвижении. Разматывается кабель с барабана в кассету кабелеукладчика в соответствии со скоростью передвижения механизма. Во избежание повреждения кабеля кабелеукладчик должен плавно передвигаться по трассе без резких толчков и торможений.

Прокладка телефонных кабелей в трубах, блоках канализации, на лотках, кабельных конструкциях, в коллекторах производится аналогично прокладке контрольных кабелей. При всех видах прокладки телефонных кабелей необходимо, чтобы:

·        температура окружающей среды была для кабелей марок ТГ, ТБ не ниже -20 °С, а для кабелей марок ТПП, ТПВ не ниже -10 °С, при более низких температурах необходим подогрев кабеля;

·        допустимый радиус изгиба кабеля был не больше Rmin, определяемого по формуле Rmin - nd, где d - диаметр кабеля по оболочке, мм; п - коэффициент, зависящий от типа кабеля, материала оболочки и защитного покрова. Коэффициент п равен 7 для кабелей ТГ, 15 - для кабелей ТБ, 10 - для кабелей ТППБ, 12 - для кабелей ТПП и ТПВ;

·        тяговые усилия от лебедки при затягивании кабеля в канализацию или при его прокладке не были чрезмерными и не превышали установленной нормы, так как в противном случае это может привести к значительному изменению формы кабеля и даже его обрыву;

·        длина прокладываемого кабеля была бы не меньше минимально допустимой строительной длины телефонного кабеля (300-500 м в зависимости от диаметра кабеля) с целью исключения монтажа дополнительных кабельных муфт.

.4 ОБСЛУЖИВАНИЕ ТЕЛЕКОММУНИКАЦИОННЫХ СИСТЕМ С КОММУТАЦИЕЙ КАНАЛОВ И ПАКЕТОВ

монтаж телекоммуникационный кабельный абонентский

1.4.1 Эксплуатация телекоммуникационных систем с коммутацией каналов и пакетов

Основными задачами технической эксплуатации линейных сооружений местных сетей связи являются:

·        обеспечение бесперебойной и высококачественной работы обслуживаемых линейных сооружений;

·        содержание линейных сооружений в соответствии с техническими нормами и правилами, утвержденными Министерством связи Российской Федерации;

·        устранение в контрольные сроки всех возникающих повреждений и аварий линейных сооружений;

·        повышение производительности труда, снижение денежных, трудовых и материальных затрат на технологическое обслуживание и текущий ремонт;

·        внедрение передовых методов эксплуатации и научной организации труда и, в первую очередь, бригадной формы организации и стимулирования труда;

·        внедрение новой техники;

·        обеспечение выполнения действующих положений, правил, руководств и инструкций, приказов и директив, а также указаний Министерств связи Российской Федерации по вопросам технического обслуживания и ремонта линейных сооружений;

·        повышение трудовой и производственной дисциплины;

·        ведение статистического и технического учета в соответствии с утвержденными формами и инструкциями.

Для технической эксплуатации линейных сооружений на предприятиях местной связи создается группа линейных работников, в состав которой могут входить электромонтеры линейных сооружений и абонентских устройств связи, кабельщики - спайщики электромонтеры канализационных сооружений связи и инженерно-технические работники телефонной связи. В зависимости от назначения предприятия местной телефонной связи и объема линейных сооружений эта группа работников может входить в состав линейного цеха (участка) или включаться в состав линейно-кабельного и линейно-абонентских цехов.

Техническая эксплуатация линейных сооружений местных сетей связи включает в себя работы по техническому обслуживанию сооружений, устранении аварий и случайных повреждений линейных сооружений, текущему и капитальному ремонту сооружений.

ГЛАВА 2. ТЕХНОЛОГИЯ МОНТАЖА И ОБСЛУЖИВАНИЕ ОБОРУДОВАНИЯ АБОНЕНТСКОГО ДОСТУПА

2.1 Особенности монтажа и обслуживания абонентского пункта на воздушном вводе

Особенности монтажа Прокладку начинают от кабельного ящика или АЗУ в сторону аппарата, но можно и в обратном направлении. Провод выправляют, натягивают с некоторым усилием и прибивают гвоздями /скобами / на установленных расстояниях, пользуясь отметками на рукоятке молотка или другими мерительными приспособлениями. Во всех случаях абонентский провод кабельного ящика или АЗУ до телефонного аппарата должен быть цельным. Сращивание проводов не допускается, т.к. это в дальнейшем может отрицательно сказаться на качестве связи и вызвать повреждение линии.

Эксплуатация Оборудованный абонентский пункт с включенным телефоном принимает в эксплуатацию линейный электромонтёр связи (участковый) линейно-абонентского цеха. Поведение монтёрского и технического персонала у абонентов должно быть корректным и вежливым. Монтёр должен объяснить абоненту правила пользования, установленный порядок ремонта и содержание оборудования абонентского пункта и телефонного аппарата.

Текущее обслуживание Текущее обслуживание осуществляется эксплуатационным персоналом, за которым закреплено данное оборудование, является его повседневной обязанностью по должностной инструкции. Текущее обслуживание официально не планируется.

Планово-профилактическое обслуживание Планово-профилактическое обслуживание производится перед началом грозового периода /не позднее 2-ой декады апреля/, проводится ревизия АЗУ /испытание на пробой разрядников/, а также измеряется сопротивление линии.

Текущий и капитальный ремонт Ремонт - это восстановление работоспособности электрооборудования из строя в процессе эксплуатации. Три вида ремонта: а) текущий, б) средний, в) капитальный. На практике применяется только текущий и капитальный.

Текущий ремонт - это восстановление работоспособности оборудования вышедшего из строя в течение его нормального срока службы. Осуществляется эксплуатационным персоналом либо в специальных мастерских или специальными бригадами.

Капитальный ремонт - это полное восстановление работоспособности оборудования, которое отработало свой ресурс и стало так часто выходить из строя, что восстановление его текущим ремонтом экономически не целесообразно, либо не возможно.

Капитальный ремонт производится, как правило, на заводе изготовителе, либо на специальном предприятии. Капитальный ремонт начинают с полной разборки оборудования и составления дефектной ведомости. По дефектной ведомости все снятые детали сортируются по категориям:

детали, которые после очистки могут использоваться повторно;

детали, которые могут быть использованы после доработки;

детали, которые подлежат утилизации.

Капитальный ремонт сдерживает научно-технический прогресс /т.е. не даёт разрабатывать более лучшее оборудование/.

Устранение неисправностей Линейно-абонентские и аппаратные повреждения устраняются в день поступления заявки (если она поступила до 17 часов в рабочий день и до 16 часов в субботние дни). При поступлении заявки позже указанного времени повреждения устраняют в течение следующего рабочего дня. Ремонт телефонных аппаратов производят в мастерских ГТС в течение 5 суток после его поступления от абонента. Работу связи проверяют с АТС с помощью автоматической проверочной аппаратуры и измерительных столов бюро ремонта, а также путём опроса абонентов по телефону.

Регламентные работы производятся эксплуатационным персоналом в соответствии с утверждённым на год планом регламентных работ.

Этот план составляется на основе эксплуатационной документации на данное оборудование. Регламентные работы производятся совместно с какой-нибудь работой. При этом пишется наряд-задание, подписывается у руководителя и производится замена какого-либо оборудования. В план регламентных работ входит текущее описание, инструкция по эксплуатации, паспорт либо формуляр.

.2 УСЛУГИ И ОБОРУДОВАНИЕ

Интернет-узел ООО ПКФ "АсТел" построен на базе самого современного оборудования производства CISCO SYSTEMS, DLINK, RAD COMMUNICATIONS, что обеспечивает высокую скорость передачи данных и надежность.

Компания ООО ПКФ «АсТел» занимается предоставлением следующего спектра услуг в области Интернет:

. Предоставление доступа в сеть Интернет по выделенной линии с использованием технологии Ethernet.

Технология Ethernet, сочетая гибкость в настройках, высокую надежность и скорость, предоставляет широкие возможности для оказания услуг передачи данных. Сети "АсТела", построенные на основе высокопроизводительного оборудования фирм CISCO SYSTEMS и DLINK, с использованием технологии ВОЛС, способны удовлетворить самые взыскательные требования абонента по скорости, надежности и стоимости подключения к Интернету.

. Предоставление доступа в сеть Интернет по выделенной линии с использованием технологии ADSL.

С помощью специального оборудования телефонная линия делится на 2 канала. Первый канал используется для высокоскоростной передачи данных (по технологии ADSL), второй - для телефонии, т.е. одновременно можно совершать звонки, отсылать факсы и пользоваться Интернетом.

. Предоставление услуг IP - телефонии.

Услуга IP-телефонии позволяет использовать сеть Интернет для передачи голоса в режиме реального времени. IP-телефония - это возможность совершать междугородные и международные звонки в любое удобное для Вас время.

Оборудование, используемое для доступа в Интернет по выделенной линии

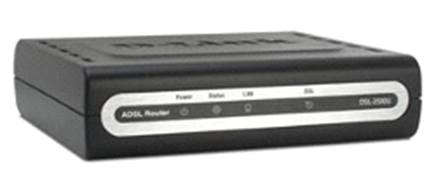

Рис. 2.2.1 DSL-2500U Маршрутизатор ADSL/ADSL2/ADSL 2+

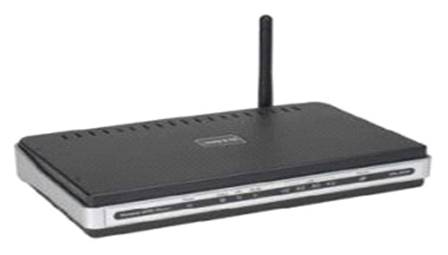

Рис. 2.2.2 DSL-2640U Беспроводной маршрутизатор ADSL2/ADSL 2+

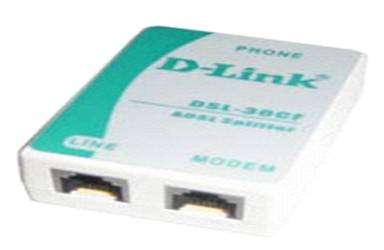

Рис. 2.2.3 ADSL - сплиттер.

Позволяет ADSL-модему и телефонному/факс аппарату работать одновременно.

ООО ПКФ "АсТел" является оператором местной и внутризоновой телефонной связи и предоставляет своим абонентам доступ к сети связи общего пользования на основе высокотехнологичного оборудования компании Huawei посредством волоконно-оптической транспортной сети. Компания имеет прямые каналы со всеми операторами подвижной, междугородной и местной телефонной связи, функционирующих в городе и области.

Благодаря использованию цифровой телефонной аппаратуры, наши абоненты имеют возможность пользоваться широким сектором дополнительных услуг связи: автоответчик, переадресация вызовов, автоматический определитель номера.

Для обеспечения своих клиентов полным сектором телефонных услуг, компания предоставляет абонентам возможность пользоваться подвижной радиотелефонной связью стандарта GSM, основываясь на имеющихся лицензиях, разрешительных документах и договоре аренды с сотовым оператором.

2.3 НАСТРОЙКА МОДЕМА D-Link ADSL Router 500 T

1. Подсоединить Ethernet-шнур в разъём модема Ethernet и в сетевую плату компьютера или в Switch.

. Подсоединить телефонный шнур в разъём модема ADSL и в разъём телефонной розетки.

. Подсоединить блок питания в разъём модема 9VAC1A.

. Убедиться, что лампочки Power, ADSL, Ethernet горят стабильно, а лампочка Status мигает.

. Зайти в Интернет-браузер (например в Internet Explorer) и в адресной строке набрать 192.168.1.1 после этого нажать Enter.

. Если окно приглашения не появилось необходимо сделать следующее: 2.3.1 Зайти в Интернет-браузер (например в Internet Explorer) и в адресной строке набрать 192.168.1.1после этого нажать Enter.сли окно приглашения не появилось необходимо сделать следующее:









Рис. 2.3.1

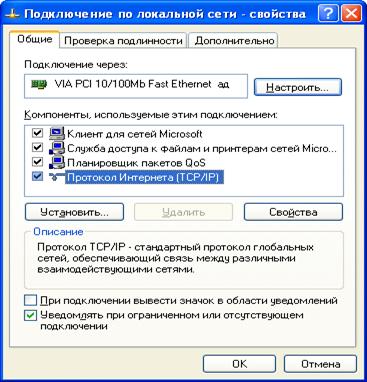

Bыделить нужное подключение по локальной сети и нажать правую кнопку мыши. В появившемся меню выбрать пункт “Свойства”.B появившемся окне выделить пункт “Протокол Интернета (TCP/IP)” и нажать кнопку “Свойства”.










Рис. 2.3.2

Поставить отметки на пунктах “Получить IP-адрес автоматически” и “Получить адрес DNS-сервера автоматически”(перед этим необходимо запомнить используемые реквизиты). нажать OK. В окне “Подключение по локальной сети - Свойства также нажать OK (если вместо кнопки “OK”, кнопка “Закрыть”, то нажать на неё. Для Win 9x во вкладках IP-адреса, шлюза, DNS-сервера удалить все реквизиты.









Рис. 2.3.3

Зайти в Интернет-браузер (например в Internet Explorer) и в адресной строке набрать 192.168.1.1 после этого нажать Enter. Eсли после проделанных операций нечего не получилось, необходимо в поле IP-адрес написать 192.168.1.2, , а в поле “Маска подсети” 255.255.255.0, далее принять эти настройки.

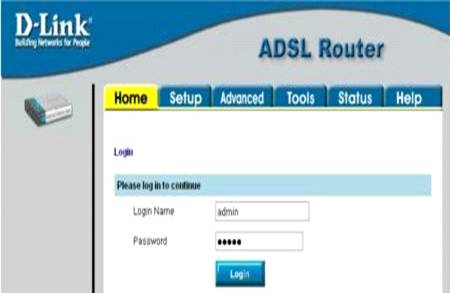

Рис. 2.3.4

B появившемся окне в поле Login Name:admin , в поле Password:admin, после чего нажать Enter

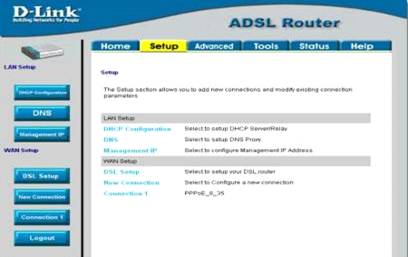

Рис. 2.3.5 Hажать на вкладку “Setup”

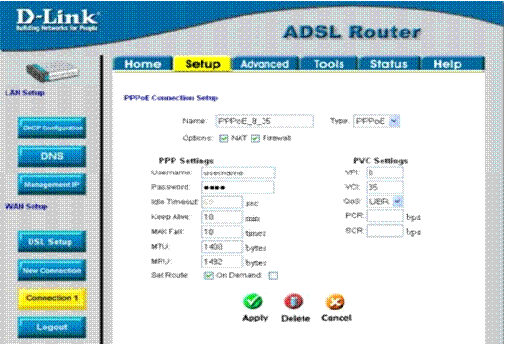

Рис. 2.3.6 B левом нижнем углу нажать Connection 1

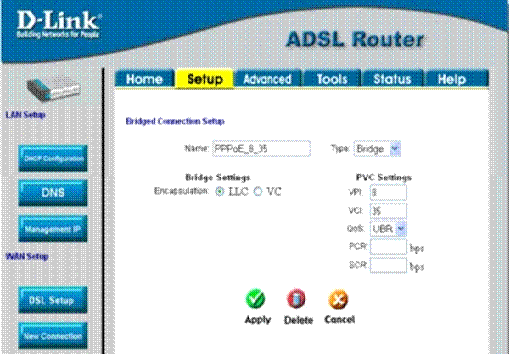

Рис. 2.3.7

Зайти в Интернет-браузер (например в Internet Explorer) и в адресной строке набрать 192.168.1.1 после этого нажать Enter.поле “Type” выбрать пункт “Bridge”, проверить поля VPI-8, VCI-35, Encapsulation-LLC, поле “Name” по усмотрению, нажать кнопку “Apply

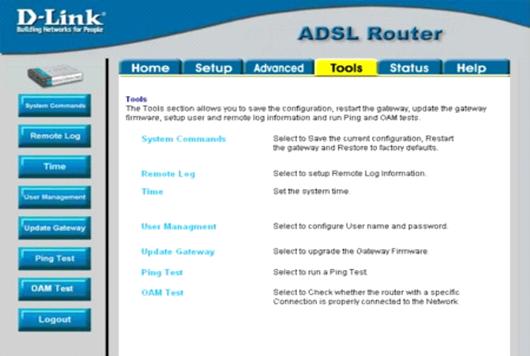

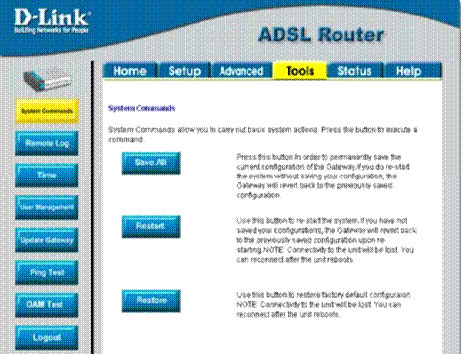

Рис. 2.3.8 Hажать вкладку “Tools” выбрать меню “System Commands”

Рис. 2.3.9 Hажать кнопку “Save All”

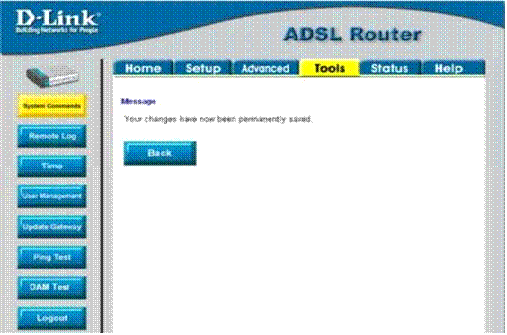

Рис. 2.3.10 Hажать кнопку “Back”

Закрыть окно настройки модема нажав на крестик в Интернет-браузере













Рис. 2.3.11 Зайти в свойства сетевого подключения

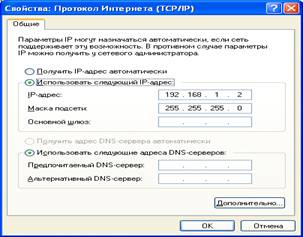

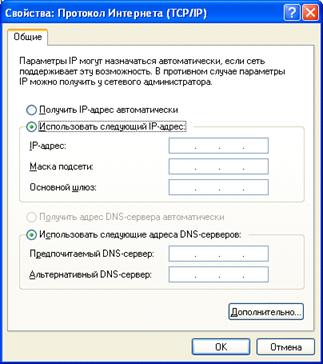

Рис. 2.3.12

Bыделить пункты “Использовать следующий IP-адрес” и “Использовать следующие адреса DNS-серверов” и заполнить параметры реквизитами выдаваемые интернет-провайдером.

.4 НАСТРОЙКА МОДЕМА D-Link ADSL Router 2500 U

. Подсоединить Ethernet-шнур в разъём модема Ethernet и в сетевую плату компьютера или в Switch.

. Подсоединить телефонный шнур в разъём модема DSL и в разъём телефонной розетки.

. Подсоединить блок питания в разъём модема AC 15V-0.7A

. Убедиться, что лампочки Power, DSL, LAN горят стабильно

. Зайти в Интернет-браузер (например в Internet Explorer) и в адресной строке набрать 192.168.1.1 после этого нажать Enter.












Рис. 2.4.1

В появившемся окне в поле Login Name: admin , в поле Password:admin, после чего нажать Enter. Нажать Wizard и снять галочку DSL Auto-connect. В поле VPI поставить 8, в поле VCI поставить 35. Нажать NEXT.

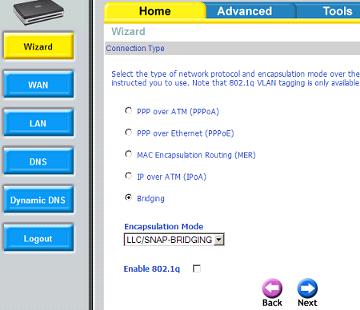

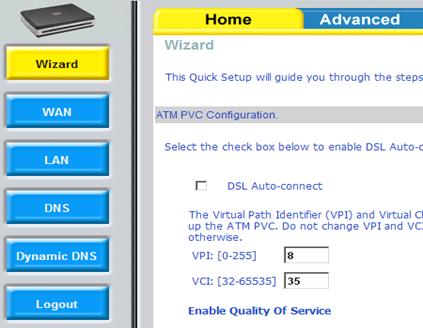

Рис. 2.4.2 Bыбрать пункт Bridging. Hажать Next.

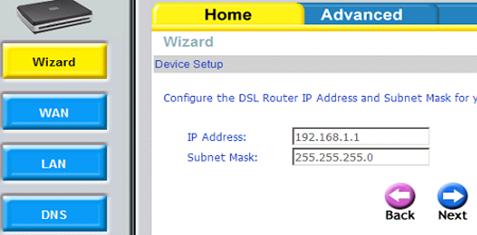

Рис. 2.4.3 B появившемся окне нажать Next.

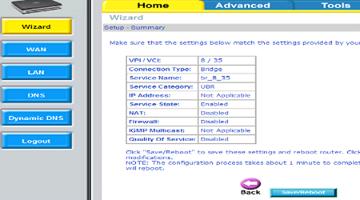

Рис. 2.4.4 Hажать SAVEREBOOT

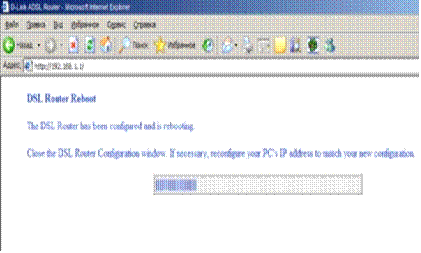

Рис 2.4.5 Ждать загрузки

После появления окна модема можно его закрыть, после чего необходимо ввести сетевые реквизиты в необходимом подключении по локальной сети.

.5 ИНСТРУКЦИЯ АБОНЕНТУ, ЕСЛИ НЕ РАБОТАЕТ ИНТЕРНЕТ

Проверьте показатели индикаторов на передней панели оборудования:

при подключении по технологии ADSL:

На модемах, работающих на основе технологии ADSL, вне зависимости от марки должны гореть индикаторы питания и ADSL. В зависимости от модели устройства на передней панели могут присутствовать и другие индикаторы, такие как: Status (индикация работы модема - мигает - рабочий режим) и Ethernet (индикация Ethernet соединения с компьютером по так называемой витой паре - кабель должен быть подключен в сетевую плату компьютера - показатель рабочего состояния сетевой платы - мигание индикаторов у гнезда подключения).

Проверьте, подключен ли модем к компьютеру. Если не горит индикатор ADSL - проверьте целостность телефонной линии, к которой подключен модем: не перебит ли кабель, нет ли замыкания на проводе, проверьте контакты в телефонной розетке, подсоединены ли провода к клеммам, нет ли замыкания в самой розетке.

Если индикатор ADSL мигает - устройство настраивается на линию. Модему необходимо 1-3 минуты (в зависимости от качества линии, нахождения вблизи модема/линии высоковольтных устройств и линий передач, могущих вызывать помехи в сигнале) для подключения к линии сети. Если индикатор горит или мигает продолжительное время, а подключения к Интернету нет, то подобное может быть вызвано зависанием модема - отключите модем от питания и/или от компьютера и включите снова. Повторите попытку соединения с Интернетом.

при подключении к домовой сети:

.        Проверьте состояние сетевого подключения, для этого зайдите Пуск/Настройки/Сетевые подключения/Состояние

.        подключено- рабочий режим,

.        отключено- нерабочий режим, попробуйте включить нажатием правой кнопки мышки.

.        Проверьте, подключен ли сетевой кабель к сетевой плате компьютера, есть ли индикация работы карты (светодиоды у гнезда подключения должны мигать).

.        Проверьте правильность настроек сетевого подключения.

Проверьте, совпадают ли Ваши настройки сетевого подключения с выданными компанией АсТел:

6.      IP-адресс, маска сети, шлюз - уникальны для каждого абонента

7.      DNS - стандартны: предпочитаемый DNS-сервер: 83.142.9.30

8.      Aльтернативный DNS-сервер: 83.142.8.2

Чтобы сверить настройки нажмите: Пуск / Настройка / Панель управления / Сетевые подключения / На сетевом подключении щелкнуть правой кнопкой мыши / Свойства / Протокол Интернета TCP/IP / Свойства

Убедитесь в том, что у Вас действительно нет Интернета, так как проблема может быть связана непосредственно с тем сервером, чьей услугой Вы вдруг не можете воспользоваться. Для этого нажимаем: Пуск / Выполнить / Вводим английскими буквами «cmd»/ в появившемся черном окошке вводим команды:

ping 83.142.9.30 (проверка соединения с DNS-сервером АсТел)

ping 87.250.251.11 (проверка соединения с сайтом Яндекс)

Наличие ответов от IP-адреса сайта (статистика рing: пакетов: отправлено = 4, получено = 4, потеряно = 0 (0% потерь)) означает, что Ваш компьютер в сети и имеет доступ к внешним серверам (в данном примере к сайту Яндекс).

Если обмен пакетами между Вашим компьютером и DNS-сервером (либо внешними серверами) не удался (статистика рing: пакетов: отправлено = 4, получено = 0, потеряно = 4 (100% потерь), значит доступ к внешним серверам отсутствует.

Проблема с открытием страниц при 0% потерь может заключаться следующем:

при подключении по технологии ADSL:

1.      сбились настройки модема:

2.      для модема D-Link 200 - переустановите драйвера.

3.      для модемов D-Link 500T и D-Link 2500U - перенастройте модем в нужном для Вас режиме.

Похожие работы на - Монтаж и обслуживание оборудования телекоммуникаций



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
