Измерение вольтамперных характеристик терморезистора
Омский
государственный технический университет
Отчет
По
лабораторной работе
Измерение
вольтамперных характеристик терморезистора
Выполнили:
студенты гр. РТИ-213
Пряхин М.С.,
Басков М.М.
Проверил:
Пронин Г.М.
Омск - 2014
Цель работы:
Измерить и изучить вольтамперные характеристики терморезистора, изучить его
принцип действия. Рассчитать некоторые параметры этого радиоэлемента. Сравнить
справочные и измеренные ВАХ тиристора.
Описание измерительной цепи и общие
указания
Для исследования ВАХ терморезисторов применяется
измерительная электрическая цепь, смонтированная за лицевой панелью
лабораторного стенда и состоящая из регулировочных резисторов, источника
высоковольтного электрического напряжения и стрелочных приборов. Исследуемые терморезисторы
установлены на отдельных платах и подключаются к стенду внешними проводниками.
На лицевой панели стенда измерительной цепи, и выведены клеммы для подключения
терморезистора.

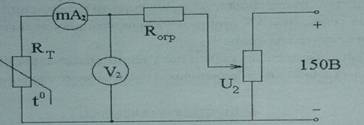

Схема для исследования терморезистора:
Расчетное задание:
Из справочной литературы записать предельные и
рабочие (типовые) параметры, зарисовать (при наличии в справочнике) ВАХ
исследуемого терморезистора, например ММТ-1 или его аналога.
Изучить принцип действия терморезисторов
Ход работы:
. Основные технические данные ММТ-1:
Терморезистор прямого подогрева ММТ-1
предназначен для работы в цепях постоянного, пульсирующего и переменного тока
частотой до 400 Гц в импульсных режимах, для измерения и регулирования
температуры, а также для температурной компенсации элементов электрической цепи
с положительным температурным коэффициентов сопротивления.
|
Постоянная
"В", К
|
|
Знак
ТКС
|
Минус
|
|
ТКС
при температуре 20 С, % на 1 С (абсолютное значение)
|
от
2,4 до 5,0
|
|
Пределы
номинальных сопротивлений
|
от
22кОм до 1 Мом
|
|
Допускаемое
отклонение, %
|
±20
|

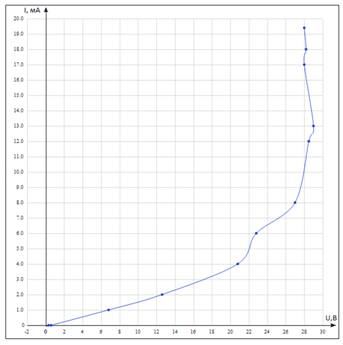

График терморезистора ММТ-1:
технический вольтамперный
терморезистор
Вывод:
В ходе лабораторной работы изучили параметры
терморезистора ММТ-1 для построения его ВАХ. Изменяя значения напряжения U,
измерили значения тока терморезистора при установлении теплового равновесия
между радиоэлементом и окружающей средой. На основании полученных измерений,
построили график.
На графике ВАХ из справочной литературы
напряжение начинает убывать при значениях тока I
от 5мА до10мА. А у экспериментального графика напряжение убывает при значениях
тока I от 10мА до 14мА.
