Оценка инженерно–геологических условий Хингано–Буреинского региона
Содержание
Введение
Глава I. Физико-географические характеристики района
Глава II. Геологическое строение и инженерно-геологическая
характеристика пород
Глава III. Гидрогеологические условия
Глава IV. Современные геологические процессы и явления
Заключение
Список литературы
Введение
Дальний Восток охватывает около
одной пятой территории Российской Федерации, к востоку от рек Лены, Алдана и
Зеи. С севера и востока его омывают: море Лаптевых, Восточно-Сибирское,
Чукотское, Берингово, Охотское и Японское моря. Южная граница региона совпадает
с государственной границей между Российской Федерацией и Китайской Народной
Республикой.
Дальний Восток включает в себя
восточную часть Якутской области, Магаданскую область с Чукотским национальным
округом, Камчатский, юго-восточную часть Амурской области, Сахалинскую область,
южную часть Хабаровского края и Приморский край, в экономическом отношении
образующие Дальневосточный экономический район.
Природные условия Дальнего Востока
характеризуются исключительной контрастностью и неоднородностью, обусловленной
его положением на окраине Азиатского материка, большой протяженностью с юга на
север (от 42 до 70° с. ш.), сочетанием преимущественно горного рельефа с
редкими разобщенными, но достаточно обширными равнинами.
Суровый своеобразный климат, широкое
развитие многолетнемерзлых пород и связанных с ними современных геологических
процессов и явлений наряду со значительной удаленностью от основных
экономически развитых районов страны осложняют и тормозят освоение территории.
Наиболее освоена южная часть
Дальнего Востока - бассейн Амура и морское побережье. Здесь расположены
основные промышленные центры, связанные сетью дорог, и сельскохозяйственные
районы.
Основное значение в экономике
Дальнего Востока имеют горнодобывающая и рыбная промышленность. Развиваются
лесная промышленность, машиностроение « металлообработка, черная металлургия,
промышленность строительных материалов, сельское хозяйство. Большое
экономическое значение имеет морской транспорт.
Осуществление планов дальнейшего
хозяйственного развития Дальнего Востока требует усиления работ по изучению
инженерно-геологических условий края, и в первую очередь в области региональной
инженерной геологии, в задачу которой входит типизация инженерно-теологических
условий местности на основе синтеза всех знаний о природной обстановке. Этот
синтез должен предусматривать количественную оценку роли того или иного фактора
при различных видах строительства. Инженерно-геологическая типизация местности
даст возможность разработать региональные нормы и технические условия,
строительные нормы и правила и типовое проектирование сооружений применительно
к разного рода природным условиям. Это в свою очередь будет способствовать
сокращению объема и сроков изыскательских работ, проектирования и
строительства, т. е. их ускорению и удешевлению.
Целью данной курсовой работы
является оценка инженерно - геологических условий Хингано - Буреинского
региона.
Глава I. Физико-географические
характеристики района
Регион расположен в западной части
Буреинской горной области, морфологически совпадающей с поднятием Буреинского
массива.
Рельеф региона горный. Северная его
половина занята крупным сводовым поднятием - хр. Турана, ориентированным
субмеридионально. В южной части расположены западные отроги Буреинского хребта
и горы Малого Хингана, состоящие из отдельных горных массивов и разобщенных
межгорными понижениями хребтов северо-восточного и субширотного простирания.
Горные сооружения представляют собой эрозионно-денудационное массивное
низкогорье, окруженное с запада, юго-востока и востока полосой холмистых и
холмисто-грядовых предгорий. Преобладают горы массивных очертаний с
выположенными куполовидными водоразделами и крутыми, иногда обрывистыми в
основании склонами, глубоко расчлененные узкими трапециевидными речными
долинами, почти совершенно лишенными аллювиальных террас. Лишь северо-восточные
отроги хребтов и отдельные вершины в их осевой части (достигающие 1200-1400 м)
имеют более резкие очертания.
Речные долины в плане подчинены
основным направлениям текто-нической трещиноватости пород. Наиболее крупные из
них (долины Бурей, Тырмы, Яурина и других) заложены вдоль долгоживущих разломов
и на значительном протяжении имеют каньонообразную форму.
Климату региона присущи
отрицательные среднегодовые температуры воздуха от 0 на юге до -4,9° на севере,
большие годовые и суточные контрасты температур и значительное количество
осадков (650- 800 мм), большая часть которых (до 80%) выпадает в теплый период
года, что вызывает летне-осенние паводки на реках, иногда катастрофические
наводнения. Отрицательные среднегодовые температуры воздуха, глубокое сезонное
промерзание грунтов - до 3 м, значительное снижение зимних температур воздуха в
узких субмеридиональных долинах за счет его инверсии и другие факторы способствуют
сохранению на ряде участков многолетней мерзлоты. Многолетнемерзлые породы
наиболее распространены на севере региона (сплошная мерзлота в днищах речных
долин и на склонах северной экспозиции). Мощность их достигает 60-70 м,
температура в подошве слоя с годовыми колебаниями минус 1,8-2°. Для южной
половины территории характерны долинное распространение многолетнемерзлых пород
и значительно меньшие их мощности (не более 3-5 м). Температура мерзлых грунтов
практически равна нулю с отклонениями до минус 0,2, реже до минус 0,5°. На
крайнем юге многолетнемерзлые породы отсутствуют.
Регион расположен в зоне тайги.
Большая часть гор ниже гольцового пояса покрыта хвойными, а предгорья и долины
рек - смешанными лесами. Исключение составляют участки вблизи населенных
пунктов, где лесной покров нарушен хозяйственной деятельностью человека и
лесными пожарами.
Глава II. Геологическое строение и
инженерно-геологическая характеристика пород
Тектонически рассматриваемая
территория соответствует поднятию Буреинского массива - крупной глыбе поздних
байкалид, испытавшей в позднем палеозое и мезозое явления тектоно-магматической
активизации. В позднем палеозое (возможно, раннем триасе) явления активизации
выразились во внедрении по крупным расколам огромных масс гранитоидов, переработавших
и консолидировавших массив. С позднемезозойскими и более молодыми движениями
связаны раскалывание поднятия, активный вулканизм и формирование вдоль
глубинных разломов, преимущественно в его краевых частях, наложенных прогибов.
Поднятие почти целиком сложено
ранне- и позднепалеозойскими (возможно, и раннетриасовыми) гранитоидами (рис.
2), среди которых в отдельных тектонических блоках или в виде остатков кровли
плутонов сохранились нижне-среднепротерозойские метаморфические породы
метаморфизованные верхнепротерозойские - кембрийские отложения
(терригенно-карбонатная формация), а также девонские осадочные и вулканогенные
образования (карбонатно-терригенная и дацито-липаритовая формации).
Позднемезозойские наложенные прогибы
выполнены породами вулканогенных и молассовой формаций. Местами краевые части
прогибов перекрыты покровами нижнечетвертичных платобазальтов. Четвертичные
отложения незначительной мощности представлены образованиями склонового ряда и
аллювиальными отложениями.
Метаморфические породы
допозднепротерозойского возраста выходят на поверхность на ограниченных
участках и представлены разнообразными гнейсами и кристаллическими сланцами,
возникшими в результате регионального метаморфизма песчано-глинистых, в меньшей
мере вулканогенно-осадочных отложений в условиях амфиболитовой и
зеленосланцевой фаций. Ведущая роль принадлежит биотитовым и двуслюдяным
гнейсам и сланцам. Встречаются кварциты, амфиболиты, амфиболовые гнейсы и
мраморы. Изредка отмечаются мелкие межпластовые тела, залежи и линзы
серпентинитов, серпентинизированных перидотитов и дунитов. Общая мощность
отложений до 4000 м. Почти повсеместно породы содержат послойные, реже секущие
жилы и линзы кварца мощностью до 0,5 м. С породами серии пространственно тесно
связаны (и потому рассматриваются в составе единого комплекса) протерозойские
гранитоиды, образующие небольшие (от 2 до 300 км2) тела, не имеющие с
вмещающими породами резких границ и послойно их инъецирующие в приконтактовой
зоне.
Гранитоиды представлены
плагиогранитогнейсами, биотитовыми гранитогнейсами, лейкократовыми и
биотитовыми гранитами, грано-диоритами, катаклазированными и окварцованными,
обладающими преимущественно гнейсовидной, редко массивной текстурой.

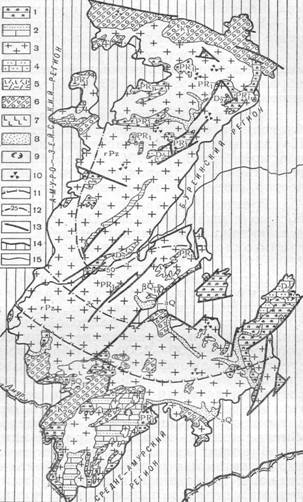

Рис. 1. Схематическая инженерно-геологическая
карта Хингано-Буреинского региона. Формации: 1 - метаморфическая (PR1); 2 -
терригенно-карбонатная (PR3 - Є1); 3 - гранитоидная (PZ3); 4-
карбонатно-терригенная (D2); 5 - дацито-липаритовая (D2); 6 - андезитовая и
дацито-липаритовая (J3 К); 7 - базальтовая (QI); 8 - геолого-генетический
комплекс аллювиальных отложений (aQ). Физико-геологические явления: 9 - карст;
10 - осыпи; 11 - граница островной многолетней мерзлоты; 12 - изолинии мощности
многолетнемерзлых пород; 13 - тектонические нарушения; 14 - граница региона и
сопредельные территории; 15-границы формаций.
Гнейсы и кристаллические сланцы
интенсивно дислоцированы - собраны в узкие крутые складки (45-80°)
близмеридионального или северо-восточного простирания, осложненные мелкой складчатостью
вплоть до плойчатости и гофрировки слоев. На отдельных участках отмечаются
дугообразные структуры. До глубины 70-80 м, реже до 150 м, породы неравномерно
трещиноваты. Наибольшей интенсивности (до 30 трещин на 1 м2) трещиноватость
достигает в зоне выветривания; до 6,5 м, в горизонтах кристаллических сланцев и
в зонах тектонических нарушений. Трещины преимущественно крутопадающие, шириной
0,1-2 см, как правило, заполнены дресвой, глинистым материалом, реже залечены
кальцитом или открытые.
Гнейсы достаточно устойчивы к
процессам выветривания и обладают высокой механической прочностью, выдерживая в
отдельных, образцах нагрузки от 1300-105 до 1500-105 Па (по данным единичных,
определений).
Кристаллические сланцы
характеризуются тонкой сланцеватостью,, благодаря чему значительно легче
гнейсов поддаются выветриванию. По данным Ленгидропроекта, временное
сопротивление сжатию сланцев колеблется от 730-105 до 1500-105 Па (6
определений). Наименьшая прочность характерна для образцов, содержащих большое
количество слюды и обладающих тонкополосчатой текстурой.
Гранитоиды характеризуются
значительной крепостью, устойчивостью к выветриванию. Обладают плитчатой либо
крупноглыбовой отдельностью. По единичным данным, временное сопротивление
сжатию' гранитоидов в воздушно-сухом состоянии составляет 1000*105-1100*105Па,
в водонасыщенном - 990*105 - 1010*105 Па.
Образования терригенно-карбонатной
формации- позднего протерозоя- раннего кембрия сохранились преимущественно на
юге региона, где в виде отдельных разобщенных блоков заключены среди
палеозойских гранитоидов. Для разреза формации характерно чередование
терригенных и карбонатных толщ. Первые мощностью 1000-1500 м образованы
разнообразными по составу и степени метаморфизма сланцами, сланцеватыми
алевролитами, меньше кварцитами, метаморфизованными песчаниками, иногда с
редкими прослоями и пачками мраморов, в верхах разреза с горизонтами железистых
кварцитов. Среди сланцев в основании комплекса наиболее развиты
кварцево-биотитовые, кварцево-графитовые, графитовые, силли-манит-слюдяно-кварцевые
разновидности. В верхней части разреза, преобладают кремнисто-серицитовые,
филлитовидные, глинистые и углисто-глинистые разности. Карбонатные толщи
мощностью 600-1000 м сложены известняками и мраморами, в средней части разреза -
доломитами, с резко подчиненным количеством филлитов, углисто-глинистых,
кремнистых и карбонатных сланцев. Вблизи контактов с гранито-идами породы
превращены в разнообразные кристаллические сланцы, гнейсы, роговики, кварциты,
мраморы, кальцифиры и скарнированные породы, часто послойно инъекцированы
гранитным материалом. Мощность формации 5000-7000 м.
Все перечисленные образования смяты
в крупные (шириной от 2 до 9 км, протяженностью в несколько десятков
километров) линейные складки меридионального или северо-восточного простирания,
осложненные складками более высокого порядка. Формы складок в карбонатных
толщах сложнее, чем в терригенных. В поле распространения
терригенно-карбонатных пород широко развиты разрывные нарушения, типа сбросов и
надвигов, преимущественно меридионального простирания. Разломы сопровождаются
зонами катаклаза и милонитизацию пород (мощностью от 0,1 до 20 м).
Карбонатные породы кристаллические
(от мелко- до крупнозернистых), крепкие массивные или грубослоистые,
характеризуются крупноглыбовой или параллелепипедальной отдельностью, высокой
механической прочностью. Они выдерживают в отдельных образцах в--сухом
состоянии давления от 743*105 до 2845*105 Па (табл. 1).
Таблица 1
Физико-механические свойства пород
терригенно-карбонатной формации
Возраст
|
Породы
|
Количество определений
|
Плотность, г/см3
|
Объемная масса, г/см3
|
Пористость, %
|
Водопоглощение, %
|
Временное сопротивление сжатию 105
|
|
|
|
|
|
|
|
Сухого образца
|
Водонасыщенного образца
|
PR3
|
Магнезит свежий
|
2
|
2,97
|
2,92
|
1,7
|
0,1- 0,18
|
2845
|
|
PR3
|
Магнезит скрыто трещиноватый
|
3
|
2,97
|
2,85- 2,94
|
4,4
|
0,2- 0,5
|
1423- 1606
|
1337- 1550
|
PR3
|
Доломит
|
2,81- 2,9
|
2,71- 2,84
|
1,1- 2,8
|
0,24- 1,61
|
1126- 2307
|
|
PR3
|
Кальцифир
|
3
|
2,77- 2,98
|
2,6- 2,8
|
1,8- 9,1
|
0,03- 0,43
|
923- 1483
|
735- 1399
|
PR3
|
Известняк мраморизованный монолитный
|
7
|
2,71- 2,78
|
2,68-2,73
|
0,36- 2,51
|
0,13- 0,27
|
743- 1150
|
|
Є1
|
Известняк кристаллический
|
4
|
2,71- 2,74
|
|
|
|
440- 1519
|
703- 1100
|
Є1
|
Сланцы известково- и углисто-глинистые
|
12
|
2,65- 2,72
|
2,28- 2,63
|
0,75- 1,6
|
0,21- 3,19
|
533- 1133
|
450- 1083
|
инженерный геологический
гидрогеологический
Наибольшие значения характерны для
невыветрелых разностей магнезитов и доломитов, залегающих в основании
комплекса, а также для кальцифиров и мраморов, образовавшихся в зоне
контактового воздействия гранитоидов. Эти же разности пород характеризуются
слабой растворимостью, о чем свидетельствует незначительное развитие карста в
поле их распространения. В основном карст приурочен к известнякам верхней части
разреза в виде воронок различных размеров диаметром от 1,5 до 20 м и глубиной
от 1 до 8 м, колодцев, реже провалов и пещер (8*3*2 м). Небольшие карстовые
пустоты и каверны, нередко заполненные продуктами разрушения известняков,
отмечаются также в скважинах на глубине до 50 м реже до 70-80 м.
Серицитовые, кремнисто-серицитовые и
филлитовидные глинистые сланцы - тонкоплитчатые породы, интенсивно
выветривающиеся и распадающиеся вблизи поверхности на мелкую щебенку. Они
образуют наиболее слабые прослои в массивах, часто определяющие их прочность, в
частности устойчивость пород на склонах. В сухом состоянии сланцы выдерживают
нагрузки от 530*105 до 1100*105 Па.
Песчаники и алевролиты, как правило,
тонкорассланцованные.
Породы карбонатно-терригенной и
дацито-липаритовой формаций девона распространены незначительно и практически не
изучены.
Карбонатно-терригенная формация
сложена песчанистыми известняками, доломитами и известковистыми песчаниками,
смятыми в полотне складки.
Дацито-липаритовая формация
представлена кварцевыми порфирами, заключающими горизонты фельзитов,
фельзит-порфиров и лаво-брекчий кварцевых порфиров. Общая мощность толщи
700-900 м.
Большая часть региона (до 80%)
сложена породами гранитоидной формации, объединяющей раннепалеозойские
гранитоиды, сформировавшиеся в орогенную стадию развития позднебайкальской
геосинклинальной области, и позднепалеозойские (возможно, раннетриасовые)
гранитоиды и щелочные и субщелочные граниты, образование которых связано с
тектоно-магматической активизацией Буреинского массива. Наибольшим
распространением пользуются породы нормального ряда. Они слагают обширные поля
в несколько тысяч квадратных километров, образованные слившимися, почти не
разделенными перемычками вмещающих пород, крупными массивами вытянутой
лентообразной либо неправильной формы, как правило, контролируемыми разломами северо-восточного,
субмеридионального, реже северо-западного направлений. Часть массивов
представляет собой крутопадающие трещинные плутоны, часть в виде
пологонаклонных залежей трещинного типа, падающих в южном и юго-западном
направлениях. Щелочные и субщелочные граниты образуют несколько мелких штоков,
приуроченных к тектоническому нарушению северо-восточного простирания в среднем
течении р. Бурей.
Строение отдельных массивов
гранитоидов отличается неоднородностью, выражающейся в изменчивости состава
пород, их структуры и текстуры, что обусловлено многоэтапностью и
многофазностью их внедрения. В пределах хр. Турана преобладают
амфибол-биотитовые и биотитовые граниты и гранодиориты, среди которых заключены
вытянутые лентообразные тела лейкократовых гранитов. На юге региона развиты
преимущественно биотитовые и двуслюдяные граниты, в краевых частях отдельных
массивов постепенно переходящие в плагиограниты, гранодиориты и кварцевые
диориты. Крайне редко отмечаются мелкие тела диоритов, габбро-диоритов и габбро.
Для большей части биотитовых и амфибол-биотитовых гранитов характерна
порфировидная структура, обусловленная наличием крупных (до 2,5 мм)
вкрапленников калиевого полевого шпата, количество которых нередко достигает
25-40%. Двуслюдяные и лейкократовые граниты обладают среднезернистой
структурой, в краевых фациях - мелкозернистой, иногда пегматоидной или
порфировой. Наряду с этим в отдельных массивах выделяются все разности пород,
от мелкозернистых до крупнозернистых, с незакономерными быстрыми или постепенными
переходами. Текстура пород массивная, реже гнейсовидная. Последняя обычно
характерна для катаклазированных гранитов, развитых в виде зон
северо-восточного простирания шириной в несколько километров вдоль западных
склонов хр. Турана и на простирании Буреинского и Тырминского прогибов.
Дайковый комплекс, сопровождающий интрузии гранитоидов, представлен жилами
(0,1-2 м) аплита, пегматита, гранит-порфира, реже дайками кварцевых порфиров и
фельзит-порфиров. Контактовый метаморфизм проявляется в ороговиковании,
мигматизации и окварцевании вмещающих пород в зоне шириной от сотен метров до
нескольких километров.
Гранитоиды характеризуются
повышенной и неравномерной трещиноватостью. Они разбиты многочисленными
сбросами северо-восточного, северо-западного и близширотного простирания,
сопровождаемыми зонами дробления мощностью от 15 до 200 м, в пределах которых
породы рассечены крутопадающими трещинами через 2-20 см. Тектонические трещины
и зоны дробления выполнены, как правило, дресвянистыми катаклазитами и милонитами,
иногда растертыми до глинистого состояния. Вне зоны сильной тектонической
трещиноватости граниты, как правило, массивные (скважины дают 100%-ный выход
керна), разбиты лишь трещинами отдельности на крупные блоки (до 1X2)
параллелепипедальной формы. Ширина трещин до 1 см, в верхней зоне выветривания
- до 10 см. Трещины открытые либо заполнены рыхлым супесчаным или дресвяным
материалом. С глубиной ширина трещин уменьшается и в интервале 50-60 м они
переходят в плотно-сомкнутые. С поверхности до глубины 3-5 м гранитоиды часто
разрушены до состояния щебня и дресвы. Неизмененные слаботрещиноватые разности
гранитоидов имеют плотность 2,61-2,8 г/см3, объемную массу 2,6-2,7 г/см3,
пористость 1-3,6%, водопоглощение 0,2-0,8%, отличаются высокой механической
прочностью, временное сопротивление сжатию в сухом состоянии от 900*105 до
2200*105 Па. Прочность выветрелых и нарушенных разностей 500*105- 700*105 Па
при плотности 2,63-2,71 г/см3 и объемной массе 2,56-2,64 г/см3.
Образования андезитовой и
дацито-липаритовой формаций позднеюрского и мелового возраста, комагматичные им
интрузивные породы и синхронные эффузивам, пространственно тесно связанные с
ними пресноводно-континентальные осадки молассовой формации выполняют
разобщенные грабенообразные прогибы, расположенные в основном по окраинам
региона. Наиболее крупными из них являются Хингано-Олонойский грабен на юге и
Селемджинский прогиб на севере.
В строении рассматриваемой группы
формаций основная роль принадлежит вулканическим породам. Нижние горизонты
эффузивов принадлежат андезитовой формации и представлены андезитовыми
пор-фиритами, андезитами, их туфами и лавобрекчиями, слагающими в основном
трещинные покровы, достигающие значительных размеров на севере региона. Верхняя
часть эффузивных образований, присутствующая лишь на юге региона, принадлежит
дацито-липаритовой формации. В ее состав входят часто перемежающиеся фельзиты,
фельзит-пор-фиры, кварцевые порфиры, липариты, их туфы и лавобрекчии,
заключающие линзы витролипаритов и кислого вулканического стекла. Содержание
пирокластических пород колеблется от 20 до 50-70% • На отдельных участках кроме
указанных разностей присутствуют даци-товые порфириты, переслаивающиеся с
туфами среднего и основного состава.
В тесной связи с эффузивами
находятся субвулканические образования, пользующиеся небольшим площадным
распространением. Они представлены разностями кислого состава (кварцевые
порфиры, гранит-порфиры, плагиопорфиры, фельзит-порфиры) и среднего состава
(кварцевые, плагиоклазовые, роговообманковые и диабазовые порфириты) и слагают
небольшие штоки (до 10-15 км2), межпластовые залежи (мощностью от нескольких
метров до первых сотен метров) и многочисленные дайки (мощностью до 10-15 м),
отчетливо приуроченные к разрывным нарушениям, частично представляющие корни
покровов.
Терригенные породы залегают в
основании и в верхних горизонтах разреза, в краевых частях прогибов, замещая по
простиранию вулканогенные образования, а также присутствуют среди последних в
виде маломощных линз. По составу это преимущественно конгломераты и песчаники,
характеризующиеся исключительно пестрым составом обломков, их низкой
сортированностью и окатанностью, резко выраженным туфогенным характером
большинства слоев (содержат до 30% пирокластического материала). Среди грубых
осадков, в основном в верхней части разреза, отмечаются отдельные пачки,
сложенные мелко- и тонкозернистыми песчаниками, алевролитами, аргиллитами с
маломощными прослойками углистых аргиллитов и каменного угля. Мощность
терригенных отложений непостоянна и колеблется от 25 до" 1000 м.
Породы смяты в крупные пологие (углы
падения крыльев 20- 25°) брахиформные, иногда куполовидные складки, с глубиной
приобретающие линейность и более крутое падение слоев. Со складчатыми
дислокациями сопряжена интенсивная тектоническая трещиноватость. Для
образований, залегающих в основании разреза, характерны преимущественно крутые
и вертикальные трещины отрыва и скола северовосточного и субширотного
простирания. В пределах верхней части комплекса преобладают наклонные взбросы.
Крупные разрывные нарушения проявляются на современном эрозионном срезе в виде
лайковых полей, зон дробленных и сцементированных кварцем пород мощностью-до
100 м, серий сближенных пустых трещин. Трещиноватость пород распространяется на
глубину до 80-100 м, достигая наибольшей интенсивности до 30-60 м (данные 2-го
ГГУ). Трещины преимущественно вертикальные, открытые, шириной до 1-2 см вблизи
поверхности, иногда они выполнены карбонатами, кварцем, гидроокислами железа
либо мелкообломочным материалом. Расстояние между трещинами колеблется от 0,2
до 1 м.
Инженерно-геологические свойства
пород разнообразны. Порфириты, андезиты, кварцевые порфиры и фельзит-порфиры -
плотные-крепкие массивные породы с плитчатой отдельностью. Временное
сопротивление сжатию их свыше 1000-105 Па. Липариты, обладающие повышенной
пористостью (до 18%), характеризуются значительно меньшей механической
прочностью (230-105 - 520-105 Па). Туфо- и лавобрекчии также плотные крепкие
породы, содержат до 30-50% обломков эффузивных пород, кварца, плагиоклаза и
других минералов. В мелкообломочных разностях размер обломков не превышает
нескольких сантиметров, в крупнообломочных- достигает 1,5-2 м в поперечнике.
Туфы - крепкие, слоистые, реже массивные породы различной размерности (от
псефитовых до пелитовых).
Субвулканические породы
характеризуются порфировой структурой, массивной текстурой, а вблизи контактов
- с флюидальной текстурой. Это достаточно крепкие породы, механическая
прочность которых зависит от степени их трещиноватости. В слаботрещиноватых
разностях временное сопротивление сжатию сухого образца колеблется от 960*105
до 1400*105 Па, в трещиноватых - не превышает 600*105 Па.
Осадочные породы преимущественно
массивные, крепкие, в верхних горизонтах слабо диагенезированные. Песчаники от
крупно- до мелкозернистых, иногда с включением гальки. Их плотность 2,61- 2,63
г/см3; объемная масса 2,28-2,38 г/см3; пористость 9,5-12,6%;. водопоглощение
1,99-2,09%; временное сопротивление сжатию в сухом состоянии 143-105 - 733-105
Па, в водонасыщенном - 93*105 - 666*105Па. Конгломераты преимущественно
крупногалечные с песчаным, глинистым или кремнистым цементом.
Породы базальтовой формации раннего
плейстоцена слагают довольно крупные плато вдоль западной границы
Хингано-Олонойского грабена, а также ряд мелких покровов вблизи восточной
окраины массива. Они представлены переслаивающимися плотными и пористыми
базальтами, нередко разделенными невыдержанными по простиранию и мощности
глинистыми горизонтами. Изредка встречаются долериты. Пористые разности
базальтов слагают, как правило, верхние горизонты, плотные - нижние. Общая
мощность формации колеблется от первых десятков метров в небольших покровах и
краевых частях плато до 200 м в центральной части плато. Базальты- крепкие и
очень крепкие массивные породы, трещиноватые на всю мощность, наиболее
интенсивно-трещиноватые до 40-70 м. Трещины обычно открытые, шириной до 2 см,
разбивают породу на плитчатую, реже столбчатую отдельности. Наиболее прочными
являются плотные базальты, выдерживающие в отдельных образцах вертикальные
нагрузки от 690*105 до 1770*105 Па. Для пористых разностей (4-15%) характерны
более низкие значения прочности (400*105 - 670*105 Па).
Аллювиальные отложения позднего
плейстоцена и голоцена слагают I надпойменную террасу, низкую и высокую, поймы
и русло рек. Низкая пойма представлена в основном небольшими косами и
островами. Высокая пойма высотой 1,5-3 м (в долине р. Бурей 6 м) и I
надпойменная терраса высотой 2,5-6 м (в долине р. Бурей 10 м) ограниченно
распространены и прослеживаются в виде отдельных разобщенных участков в долинах
наиболее крупных рек. Аллювий характеризуется весьма грубым составом материала,
невыдержанностью строения (небольшой протяженностью фаций, их быстрой
взаимозамещаемостью) и небольшой мощностью (3-10 м). Русловые фации, резко
преобладающие над остальными, представлены галечниками с песчаным заполнителем
до 15-30%, в верховьях рек они крайне несортированы, грубоокатаны с примесью
валунов, реже глыб и щебня. Пойменные фации незначительной мощности (до 0,1-1,5
м) представлены песками с линзами гравия и гальки, местами с маломощными
прослоями супесей и суглинков.
Галечники, от мелких до крупных,
содержат до 15-30% гравия, отдельные валуны и глыбы (10-30 см). Характеризуются
преимущественно плотным сложением, с поверхности рыхлые. Коэффициент фильтрации
их достигает 200 м/сут. Пески преимущественно средней крупности, полимиктовые с
примесью гравия и гальки до 25%, рыхлые, коэффициенты фильтрации не превышают
2-3 м/сут.
Склоновые образования позднего
плейстоцена-голоцена почти сплошным чехлом мощностью до 3 м покрывают склоны
гор. В верхнем поясе средневысотных гор это преимущественно гравитационные
образования: глыбы, реже щебень с супесчаным или суглинистым заполнителем,
образующие незакрепленные, полузакрепленные и закрепленные осыпи площадью от
0,1 до 5 км2. На большей части региона это нерасчлененные образования,
представленные глыбами, щебнем и дресвой с супесчаным, песчаным и суглинистым
заполнителем до 20-40%.
В предгорьях и на пологих склонах в
межгорных понижениях преимущественно распространены элювиально-делювиальные и
делювиальные отложения: суглинки, супеси, глины с включением 5 - 35% щебня и
дресвы. На севере региона на ограниченных по площади участках развиты
солифлюкционные образования: глины, суглинки, реже пески с глыбами, щебнем и
дресвой. Нормативное давление 2*105 - 4*105Па.
Глава III. Гидрогеологические
условия
Регион характеризуется
преимущественно трещинными водами, залегающими на глубине от 3-5 м в долинах и
на пологих склонах до 70-100 м на крутых склонах и водоразделах. Воды преимущественно
безнапорные, в зонах тектонических нарушений иногда напорные. Водоносность
пород обычно низкая. Дебиты скважин, как правило, не превышают 0,5 л/с (иногда
до 1,5 л/с) при понижениях уровня от 2 до 75 м и лишь в зонах разрывных
нарушений достигают 1,2-14 л/с при понижениях уровня на 28-35 м. Удельные
дебиты уменьшаются с глубиной от 0,01 до 0,001 л/с.
На юге региона выделяются Кимканский
и Южно-Хинганский бассейны трещинно-карстовых вод, приуроченные к трещинным и
карстовым пустотам в метаморфизованных терригенно-карбонатных породах верхнего
протерозоя и нижнего кембрия. Глубина залегания вод колеблется от долей метра
до 20-30 м. Водообильность пород крайне неравномерная. Дебит родников
изменяется от 0,3 до 100 л/с. Дебиты отдельных скважин при понижениях 0,3-5 м
достигают 12-21 л/с.
В речных долинах широко
распространен водоносный горизонт четвертичных аллювиальных отложений мощностью
до 10 м. Воды грунтовые, залегают на глубине 0,5-1,5 м. Дебиты скважин 3-17 л/с
при понижениях уровня на 2-5 м.
К элювиально-делювиальным отложениям
четвертичного возраста приурочена верховодка (воды приповерхностного стока).
Она появляется лишь в летний период в супесях со щебнем на глубине 0,3-5 м и
питает родники, дебит которых 0,1-1 л/с. При вскрытии шурфами верховодка дает
притоки 0,1-0,4 л/с.
Все воды региона пресные с
преобладающей минерализацией до 0,2 г/л, по составу гидрокарбонатные кальциевые
или смешанные по катионам. Несколько повышенная минерализация (до 0,4 г/л)
отмечается на локальных участках в зонах тектонических нарушений, обогащенных
сульфидами. Воды здесь гидрокарбонатно-сульфатного кальциево-магниевого
состава. В зоне активного водообмена воды обладают выщелачивающей и
углекислотной агрессивностью, в зоне замедленного водообмена, как правило,
неагрессивны. В районе пос. Кульдур с зоной глубинного разлома связаны
минеральные азотно-термальные воды с температурой, достигающей 74°. По составу
это слабоминерализованные (до 0,36 г/л) гидрокарбонатные натриевые, щелочные
(рН > 9) воды, содержащие до 136 мг/л кремневой кислоты и до 18 мг/л фтора;
выделяется свободный азот.
Глава IV. Современные геологические
процессы и явления
Активно развивающиеся современные
геологические процессы на территории региона во многом определены его
климатическими особенностями. Резкие суточные и сезонные колебания температур
способствуют развитию в гольцовом поясе гор и на крутых склонах процессов
морозного выветривания, обусловливающих образование скальных останцов высотой
до 30 м, многочисленных глыбовых развалов и осыпей, занимающих значительные
площади (до 10 км2).
Большое количество осадков,
выпадающих в теплое время года (до 500-600 мм), вызывает высокие летне-осенние
паводки. Иногда после интенсивных дождей (до 10 мм/сут) возникают
катастрофические наводнения, обладающие огромной разрушительной силой,
направленной в основном на подмыв и обрушение берегов, сложенных рыхлыми
грунтами (разрушение происходит со средней скоростью 0,2-0,3 м в год),
формирование береговых уступов и обрывов. Значительное количество летних
осадков благодаря тяжелому механическому составу почв в днищах долин и на
пологих склонах приводит также к развитию процессов заболачивания на этих участках.
Наличие многолетнемерзлых пород и
глубокое сезонное промерзание грунтов обусловливают формирование у подножий
склонов, сложенных талыми породами, грунтовых наледей высотой до 2 м, площадью
до 10 м2. В днищах долин и на заболоченных участках террас образуются бугры
пучения высотой до 0,2-1 м и диаметром 2-5 м, реже до 10 м.
На юге региона активно проявляются
плоскостной смыв и линейная эрозия, развитию которых способствуют значительная
крутизна склонов, ливневый характер дождей и отсутствие, в отличие от остальной
территории, лесного покрова. Эти процессы, приводят либо к полному уничтожению
рыхлого покрова склона (в случае его незначительной мощности), либо к
образованию промоин, эрозионных борозд, рытвин и росту оврагов. Средняя глубина
овражного размыва за год составляет почти 40 см.
В поле распространения карбонатных
пород верхнего протерозоя и нижнего кембрия развиты карстовые процессы. Формы
проявления карста охарактеризованы при описании формации.
Заключение
Проектирование и строительство
сооружений в карстовых районах
Наличие карста в том или ином
районе, и тем более в пределах определенной территории или участка, всегда
указывает на возможное нарушение монолитности и устойчивости пород, увеличение
их водопроницаемости и очень часто большую обводненность. Поэтому
проектирование и строительство разнообразных сооружений в карстовых районах и
хозяйственное освоение территорий всегда должны основываться на результатах
более детальных инженерно - геологических исследований, чем в некарстовых
районах. В материалах таких исследований со степенью детальности,
соответствующей стадии инженерных изысканий и проектирования, должны получить
характеристику и оценку следующие вопросы:
) глубина залегания растворимых
горных пород от поверхности земли, рельеф их поверхности, мощность, состав и
свойства покрывающих отложений;
) мощность растворимых пород,
степень их закарстованности, пространственное расположение поверхностных и
глубинных форм карста и их влияние на устойчивость территории;
) активная зона проектируемых
сооружений, величина распространения ее в пределы закарстованных пород, их
несущие способности, а также покровных отложений;
) водопроницаемость и водообильность
закарстованных пород, глубина залегания уровня карстовых вод и их напор при
проектировании сооружений глубокого заложения, подземных и гидротехнических;
) интенсивность развития карста,
виды, формы и частота его проявления, причины и условия, способствующие его
развитию;
) применяемые принципы и методы
строительства сооружений и обеспечения их устойчивости на основании обобщения
опыта строительства и эксплуатации сооружений в рассматриваемом районе.
На стадиях начальных и региональных
исследований территорий главное внимание необходимо уделять их
инженерно-геологической оценке, выявлению закарстованных участков, зон,
горизонтов и предварительной оценке угрожаемости карста для устойчивости
местности, существующих и проектируемых сооружений. В результате таких
исследований производят инженерно-геологическое районирование территории,
дающее материал для обоснования проекта ее планировки, а также программы
дальнейших исследований.
При районировании территорий и
оценке их устойчивости, особенно в связи с хозяйственным их использованием и
проектированием массовых видов строительства (города, населенные пункты, дороги
и др.)» главное внимание следует уделять определению глубины залегания
растворимых горных пород (особенно гипсов, ангидритов и солей), их мощности,
изучению состава и свойств покровных отложений, а также возможности;
образования карстовых провалов и оседаний земной поверхности.
При застройке закарстованных
территорий не рекомендуется размещать капитальные сооружения непосредственно на
месте старых поверхностных карстовых форм (воронки, впадины и др.) и вблизи от
их скоплений. Такие участки при компоновке сооружений целесообразно
использовать для размещения парков, садов, бульваров, площадей и др.
При выполнении детальных
инженерно-геологических исследо-заиий в карстовых районах, при проектировании
отдельных крупных сооружений, не относящихся к массовым типам застройки, таких
как мосты, туннели и другие подземные сооружения, гидроэлектростанции и др.,
план инженерных изысканий, последовательность их выполнения и состав вопросов,
подлежащих изучению, в общем те же, что и при массовых видах застройки, однако
детальность изысканий, глубина разведочных работ и направленность изучения
инженерно-геологических условий строительных площадок должны быть
конкретизированы в соответствии с требованиями для каждого проектируемого
сооружения. Инженерные изыскания и для таких сооружений должны завершаться
количественными оценками условий строительства и устойчивости сооружений и
выбором инженерных мероприятий для обеспечения долговечности и безопасности их
эксплуатации.
Выбор противокарстовых мероприятий
производят в зависимости от конкретных особенностей инженерно-геологических
условий строительной площадки: типа карста (карбонатный, сульфатный, соляной),
глубины залегания растворимых пород, степени их закарстованности и
обводненности, а также типа проектируемого сооружения. При этом важно
учитывать, будут ли закарстованные породы надежным естественным основанием и
средой для сооружений, нет ли опасности больших притоков воды и их затопления,
не возникнут ли большие потери воды на фильтрацию после строительства
сооружения и впоследствии при его эксплуатации в связи с возможной активизацией
развития карста и т. д.
Следовательно, выбор
противокарстовых мероприятий должен основываться на учете комплекса данных,
позволяющих обосновать техническую и экономическую целесообразность применения.
В районах распространения карста в
зависимости от всех перечисленных условий наиболее часто применяют следующие
комплексы мероприятий:
) планировку территорий,
сопровождающуюся регуляцией поверхностного стока и устройством канализации для
отвода производственных вод;
) каптаж подземных вод и дренаж
обводненных пород;
) площадную подготовку основания;
) устройство опор глубокого
заложения;
) искусственное уплотнение и
укрепление пород;
) устройство противофильтрационных
завес;
) разнообразные конструктивные
мероприятия.
Планировка территории, обычно
сопровождающаяся тампонажем трещин глинистым грунтом, заделкой провалов,
засыпкой воронок и других неровностей рельефа, является одним из важнейших
мероприятий по инженерной подготовке территорий. Одновременно с планировкой
территорий целесообразно устройство системы нагорных и водоотводных канав для
отвода дождевых и талых вод и устройство канализации для отвода хозяйственных и
производственных вод. Регуляция поверхностного стока необходима как на
застраиваемых территориях, так и на непосредственно к ним прилегающих.
Каптаж подземных вод и дренаж
обводненных пород часто необходимы при проектировании подземных и наземных
сооружений, когда приток воды и высокое стояние уровня карстовых вод затрудняют
ведение строительных и горных работ и нормальную эксплуатацию этих сооружений.
Для регуляции подземного стока в зависимости от условий залегания карстовых
вод, условий их выхода на поверхность и топографических условий местности
применяют различные системы вертикальных и горизонтальных дренажей. В тех
случаях, когда растворимые горные породы являются непосредственным основанием
сооружений или попадают в их активную зону, для придания им монолитности,
повышения их прочности, устойчивости и водонепроницаемости производят площадную
их цементацию на глубину, зависящую от типа сооружения, достаточную для
обеспечения его устойчивости. При такой подготовке основания цементационные
скважины располагают в шахматном порядке на площади расположения сооружения.
В тех случаях, когда мощность
закарстованных пород невелика, их прорезают сваями, опускаемыми в
предварительно пробуренные скважины, или заполняют скважины и колодцы
железобетоном (заполнение арматурой с последующей цементацией). Такие опоры глубокого
заложения обеспечивают необходимую устойчивость сооружений.
При строительстве подземных
сооружений, глубоких котлованов и карьеров нередко возникает необходимость в
уплотнении и упрочнении пород, в придании им монолитности, водонепроницаемости
и устойчивости по контуру сооружения. В этом случае производят цементацию пород
по контуру сооружения, а в подземных сооружениях часто за их обделку.
При строительстве гидротехнических
сооружений с целью предупреждения потерь воды на фильтрацию под плотинами или в
их обход, для повышения их устойчивости и предупреждения развития разнообразных
фильтрационных деформаций, развития и активизации карстового процесса
устраивают противофильтрационные завесы путем нагнетания цементного раствора в
скважины, разбуренные по линии напорного фронта плотины. Цементационные
скважины располагают в 1 или 2 ряда. Длина таких завес нередко достигает многих
сотен метров, а глубина до 100 м и более. Противофильтрационные завесы
устраивают также для защиты котлованов и подземных частей сооружений. В этом
случае для уплотнения пород и снижения их водопроницаемости в скважины
нагнетают глинистый раствор, битумы или цементный раствор.
Конструктивные противокарстовые
мероприятия разнообразны. Можно регулировать глубину заложения фундаментов и
тем самым изменять глубину распространения дополнительных напряжений от
сооружения (активная зона сооружения) в закарсто-ванные породы. С этой же целью
и с целью придания необходимой устойчивости сооружениям в основании их
фундаментов устраивают подушки из щебня, бетона или железобетона. Важным
конструктивным мероприятием является армирование сооружений с целью придания им
большей монолитности и жесткости путем устройства железобетонных поясов по
обрезу фундаментов и в междуэтажных перекрытиях. Выше уже отмечалось, что в
карстовых районах необходимо соблюдать ограничения в этажности зданий и
плотности застройки территорий. Применяют и некоторые другие специальные
мероприятия: неразрезные ленточные фундаменты, уменьшение веса сооружений и др.
В карстовых, как и в других районах,
где строительство сооружений ведется в особых условиях, обычно приходится
применять комплекс мероприятий, позволяющих управлять опасным геологическим
явлением или предупреждать его возникновение, ограничивать его влияние на устойчивость
сооружения и безопасность эксплуатации или полностью исключать его. Опыт
показывает, что это вполне достижимо, если инженерно-геологические условия
изучены достаточно полно и если при проектировании и строительстве сооружений
не возникнет неожиданных явлений, не выявленных при изысканиях.
Список литературы
1) Айдла Т.А. Освоение метода предпостроечного оттаивания грунтов
основания. Изд. Магаданского совнархоза, 1962.
) Баранов И. Я., Кудрявцев В. А. Многолетнемерзлые горные породы
Евразии. В кн.: «Докл. на Междунар. конф. по мерзлотовед.». М., Изд-во АН СССР,
1963.
) Бершицкий С.А. Особенности верхнемелового-раннечетвертичного
осадконакопления в пределах Амуро-Зейской впадины. В сб.: «Вопр. геол., геохим.
и металлогении Сев.-Зап. сектора Тихоокеанского пояса». Владивосток, 1970.
) Бурилина Л.В. Литолого-минералогическая характеристика третичных
отложений Амуро-Зейской депрессии. Информ. сб. ВСЕГЕИ. Л., 1959.
) Варнавский В.Г. Палеогеновые и неогеновые отложения
Средне-Амурской впадины. М., «Наука», 1971.
) 3анина А.А. Дальний Восток. Климат СССР, Гидрометиздат, 1958.
) Караванов К. П. Гидрогеологические особенности Средне-Амурской
впадины в связи с мелиорацией. «Мат-лы VI совещ. по подземным водам Сибири и
Дальнего Востока». Иркутск-Хабаровск, 1970.
) Качурин С. П. Характеристика мерзлых горных пород южной части
Советского Дальнего Востока. «Мат-лы II совещ. по подземным водам и инж. геол.
Вост. Сиб.», 1959
) Кирюхин В. А. Артезианские бассейны Дальнего Востока. «Мат-лы
III совещ. по подземным водам и инж. геол. Сибири и Дальнего Востока». Иркутск,
1961.
) Кирюхин В. А. Особенности гидрогеологии складчатых областей юга
Дальнего Востока. «Мат-лы IV совещ. по подземным водам Сибири и Дальнего
Востока». Иркутск-Владивосток, 1964.
) Коржуев С. С. О естественной эрозии в зоне многолетней мерзлоты.
«Изв АН СССР», сер. геогр., 1969, № 3.
) Котлов Ф. В. Инженерно-геологические процессы и явления,
закономерности их формирования. В сб.: «Проблемы инж.-геол.». 1970.
) Логинова И. Э. Микростроение новейших отложений Амуро-Зейской
равнины и-палеографические реконструкции. «Вестн. Моск. ун-та»,1970
) Ломтадзе В. Д. Современное состояние и задачи изучения
формирования физико-механических свойств горных пород. В сб.: «Пробл. инж.
геол.», 1970.
) Пармузин Ю. П. Дальний Восток и его физико-географическое
районирование. В кн.: «Вопросы географии», сб. 55. М., 1961.
) Толстихин Н. И., Толстихин О. Н. Криогенез и водоносность
гидрогеологических структур. В сб.: «Очерки по гидрогеологии Сибири».
Новосибирск, «Наука», 1973.
) Трупак Н. Г. Строительство земляных плотин на вечномерзлых
грунтах. «Гидротехническое строительство», 1970, № 9.
) Финько В. И. Минералогия и генезис огнеупорных глин
Зея-Буреинской депрессии. В кн.: «Исслед. и использование глин». Изд-во
Львовского ун-та, 1958.
) Финько В. И. Геолого-петрографическая характеристика и генезис
огнеупорных глин Зея-Буреинской депрессии. М., Изд-во АН СССР, 1960.
) Хрусталев Л. Н. Температурный режим вечномерзлых грунтов на
застроенной территории. М., «Наука», 1971.
) Цвид А. А. Комплексный учет климатических факторов в
строительстве на Дальнем Востоке. «Тр. Глав. геоф. обсерватории им. Воейкова»,
вып. 149. Л., 1963.
) Цвид А. А. Строительные климатические характеристики по
Хабаровскому краю и Амурской области. «Промышленность Хабаровского края».
Хабаровск, 1960.
) Цеквава Л. К. Инженерно-геологические свойства озерных глин
Приханкайской впадины в связи с условиями формирования и залегания. Автореф.
канд. дис. М., 1973.
) Чекомский А.М., Петрунькина Л. М. Кварцевые пески Зея-Буреинской
депрессии. «Мат-лы по геологии месторождений неметаллических полезных
ископаемых». «Тр. ВСЕГЕИ», вып. 57, 1961.
) Шумский П.А. К вопросу о происхождении жильного подземного льда.
«Тр. Ин-та мерзлотоведения АН СССР», т. 16. М., 1960.
)Юг Дальнего Востока, под ред. Худякова Г. И. М., «Наука», 1972
)Южная часть Дальнего Востока. М., «Наука», 1969.
