МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«Тверской государственный технический университет»

(ТвГТУ)

Кафедра Производство строительных изделий и конструкций

КОНТРОЛЬНАЯ РАБОТА

по курсу

«МЕТРОЛОГИЯ, СТАНДАРТИЗАЦИЯ, СЕРТИФИКАЦИЯ»

Выполнил: студент 5 курса ИДПО ЗФ

группы ПГС-57

Молоткин Д.О.

Шифр №09589

Проверила

Петропавловская В. Б.

Тверь 2014г.

Вариант 15

По приведенным ниже значениям прочности тяжелого бетона и им соответствующим диаметрам отпечатков, полученных при испытании прибором конструкции ЛИСИ установить и оценить градуировочную зависимость прочности бетона от диаметра отпечатка.

Значения прочности тяжелого бетона, полученные при испытании образцов- кубов с размером ребра 80 мм на гидравлическом прессе в возрасте 8 суток:

R1=13,5 МПа, R2= 13,7 МПа, R3=14,05 МПа, R4=14,2 МПа,R5 = 14,36 МПа

d1(H)=6,28 мм, d2 (H)=6,22 мм, d3 (H)=6,2 мм, d4 (H)=6,18 мм, d5 (H)=6,13 мм.

Вопрос 1. Изложите основные цели и объекты сертификации;

Вопрос 2. Что такое унификация? Что является целью и результатом работ по унификации продукции?

МЕТОДИКА УСТАНОВЛЕНИЯ ГРАДУИРОВОЧНЫХ ЗАВИСИМОСТЕЙ И ОЦЕНКА ИХ ПОГРЕШНОСТЕЙ

1.      Уравнение зависимости «косвенная характеристика - прочность» принимают линейным по формуле:

                                                                   (1)

где Rн - прочность бетона, МПа; Н - косвенная характеристика.

Коэффициенты а0 и а1 рассчитывают по формулам:

                                                                   (2)

                                                     (3)

а1 =(6,28 -6,202)(13,5 - 13,96) + (6,22 - 6,202)13,7 - 13,96) + (6,2- 6,202)(14,05 - 13,96) +

(6,28 - 6,202)2 + (6,22 - 6,202)2 + (6,2 - 6,202)2 + (6,18 - 6,202)2+

(6,18 - 6,202)(14,2 - 13,96 ) + (6,13 - 6,202 )( 14,36 -13,96)

+ (6,13 - 6,202)2 = -4,75

а0 = 13,96 + (4,75*6,202) = 43,42

а1 = -4,75; ао=43,42

Средние значения прочности  , определенные путем испытания образцов по ГОСТ 10180-78, и косвенных характеристик , необходимых для определения этих коэффициентов, рассчитывают по формулам:

; = 13,96 МПа                                                         (4)

, = 6,202 мм                                                              (5)

где Riф и Нi - соответственно значения прочности и косвенной характеристики для отдельных серий по ГОСТ 10180-78;

N - число серий (или отдельных образцов), использовавшихся для построения градуировачной зависимости.

По формулам 1-5 находим коэффициенты а1 и ао, получим уравнение «косвенная характеристика - прочность». Т.к. для испытания прочности использовались образцы с размером 8*8*8 см, то делаем пересчет на стандартные образцы т.е. 15*15*15 (3 столбец).

. После построения градуировочной зависимости по формуле (1) производят ее корректировку путем отбраковки единичных результатов испытаний, не удовлетворяющих условию

                                                                                  (6)

где St - остаточное среднее квадратическое отклонение, определенное по формуле:

                                                                       (7)

где RiH - прочность бетона в первой серии образцов, определенная по градуировачной зависимости по формуле:

                                                                              (8)

RiH=43,42+4,75*Н

RiH=43,42+4,75*6,28=13,59 МПа

RiH=43,42+4,75*6,22=13,88 МПа

RiH=43,42+4,75*6,20=13,97 МПа

RiH=43,42+4,75*6,18=14,07 МПа

RiH=43,42+4,75*6,13=14,30 МПа

St=√[(13,50-13,59)²+(13,70-13,88)²+(14,05-13,97)²+(14,20-14,07)² + +(14,36- 14,30)²]/(5-2)= 0,15 МПа

Все расчеты сведены в таблицу 1.

Таблица 1 - Общие характеристики градуировочной зависимости прочности тяжелого бетона от диаметра отпечатка, полученного при испытании прибором ЛИСИ

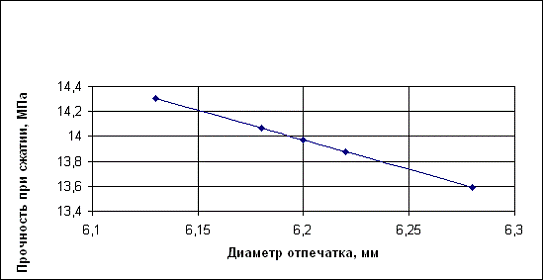

Рисунок 1 - Градуировочная зависимость прочности тяжелого бетона от диаметра отпечатка, полученного при испытании прибором ЛИСИ

Проверка условия:

1. = 0,6<2 - удовлетворяет условию

. = 1,2<2 - удовлетворяет условию

. = -0,53<2 - удовлетворяет условию

. = -0,87<2 - удовлетворяет условию

. = -0,4<2 - удовлетворяет условию

Т.к. все значения меньше 2, то отбракованных результатов нет и градуировачную зависимость устанавливать заново по формулам (1-2) нет необходимости.

Погрешность определения прочности бетона по установленной зависимости оценивают по формуле:

Если (St/Rф)*100 %  12 % или 15 %, то проведение контроля и оценка прочности по полученной зависимости не допускаются.

Вывод: Имеем погрешность определения прочности бетона (0,15/13,96)*100 % = 1,07 % < 12 %, следовательно, допускаются проведение контроля и оценка прочности по полученной зависимости.

Вопрос 1

Сертификация в строительстве осуществляется в соответствии с общими целями и задачами сертификации продукции для защиты интересов потребителя в вопросах безопасности продукции строительства для жизни, здоровья, имущества и окружающей среды, обеспечения надежности и долговечности строительных конструкций и инженерных систем зданий и сооружений, а также для повышения конкурентоспособности продукции.

Сертификация в строительстве является составной частью Системы сертификации ГОСТ Р и осуществляется под общим методическим руководством Госстандарта России, который является национальным органом Российской Федерации по сертификации.

Система сертификации создается государственными органами управления, предприятиями, учреждениями и организациями и представляет собой совокупность участников сертификации, осуществляющих сертификацию по правилам, установленным в этой системе. Она может быть создана также юридическим лицом или предпринимателем.

В систему сертификации могут входить предприятия, учреждения и организации независимо от форм собственности, а также общественные объединения.

В систему сертификации могут входить несколько систем сертификации однородной продукции.

Сертификация систем качества в строительстве включает в себя организацию работ (предсертификационный этап) и три этапа сертификации:

·предварительная оценка системы качества;

·проверка и оценка системы качества в организации;

·инспекционный контроль за сертифицированной системой качества.

Системы сертификации подлежат государственной регистрации в установленном Госстандартом России порядке.

Сертификация осуществляется в целях:

·удостоверения соответствия продукции, процессов (методов) производства, эксплуатации и утилизации, работ и услуг требованиям технических регламентов, положениям стандартов, условиям гражданско-правового договора;

·содействия покупателям в компетентном выборе продукции, работ и услуг;

·повышения конкурентоспособности продукции, работ и услуг на российском и международном рынках;

·создания условий для обеспечения свободного перемещения товаров в Российской Федерации, а также для участия в международном экономическом, научно-техническом сотрудничестве и международной торговле;

·создания условий для деятельности предприятий, учреждений, организаций и предпринимателей на едином товарном рынке Российской Федерации, а также для участия в международном экономическом, научно-техническом сотрудничестве и международной торговле;

·содействия потребителям в компетентном выборе продукции;

·защиты потребителя от недобросовестности изготовителя (продавца, исполнителя);

·контроля безопасности продукции для окружающей среды, жизни, имущества;

·подтверждения показателей качества продукции, заявленных изготовителем.

Сертификация может иметь обязательный и добровольный характер.

Сертификация продукции в строительстве проводится для оценки ее соответствия характеристикам, установленным в стандартах и технических условиях на продукцию, включая применение (соответствие назначению), а также приведенным в строительных правилах расчетным и другим характеристикам.

Сертификация продукции может проводиться также на соответствие требованиям международных и национальных стандартов зарубежных стран.

Для наиболее полной оценки свойств сертифицируемой новой отечественной или импортируемой продукции, связанных с надежностью и долговечностью зданий и сооружений, и при отсутствии их в действующих нормативных документах сертификация проводится по специальным программам, устанавливающим порядок и правила проведения сертификации данной продукции, показатели, подтверждающие соответствие продукции ее функциональному назначению с учетом особенностей продукции, условий ее производства, эксплуатации, а также методики определения этих параметров.

Объекты сертификации

Общими объектами являются продукция; процессы (методы) производства, эксплуатации и утилизации; работы или услуги; системы качества; системы управления охраной окружающей среды, в отношении которых техническими регламентами, стандартами и гражданско-правовыми договорами устанавливаются обязательные требования; добровольные правила; общие принципы или характеристики и формы подтверждения соответствии этим требованиям, правилам, общим принципам или характеристикам.

Объектом сертификационной деятельности в строительстве являются:

·продукция предприятий строительной индустрии и промышленности строительных материалов (промышленная продукция);

·проектная продукция;

·объекты строительства - здания и сооружения (строительная продукция);

·работы и услуги в строительстве;

·продукция, импортируемая в Россию, на которую распространяется действие утверждаемой Росстроем или закрепленной за ним нормативной документации.

Сертификация систем качества и сертификация производств в строительстве осуществляются в соответствии с общими целями и задачами сертификации для создания уверенности у инвесторов, заказчиков, генподрядных организаций и генпроектировщиков, организаторов торгов подряда, покупателей материалов, изделий и конструкций для строительства и пользователей строительных объектов, а также органов надзора, органов по сертификации продукции и других заинтересованных сторон в возможности организаций-исполнителей стабильно обеспечивать соответствие своей продукции и услуг установленным требованиям.

Объектами сертификации являются системы качества и производства предприятий следующих отраслей (подотраслей):

·предприятия строительной индустрии и промышленности строительных материалов, производящие и поставляющие строительные материалы, изделия и конструкции для строительства;

·проектные и изыскательские организации и проектно-изыскательские подразделения комплексных организаций;

·строительные организации, выполняющие строительно-монтажные и ремонтные работы и строительные (ремонтно-строительные) подразделения комплексных организаций;

·организации жилищно-коммунального хозяйства (ЖКХ), осуществляющие техническую эксплуатацию зданий, сооружений и городских инженерных систем.

Проверяемые при сертификации элементы систем качества и положения нормативных документов по проектированию и строительству уточняются в методиках сертификации проверки систем качества и сертификации производств в зависимости от вида объекта сертификации.

Сертификация систем качества и сертификация производств в строительстве осуществляются исключительно на добровольной основе. Органы надзора, экспертизы и лицензирования при выполнении своих функций не должны требовать от предприятий и организаций наличия сертифицированных систем качества и производств.

Номенклатуру строительных товаров (работ, услуг), в том числе импортируемых в Россию, для личных бытовых нужд граждан, в стандартах на которые необходимо устанавливать обязательные требования по безопасности и охране и которые в соответствии с Законом РФ «О защите прав потребителей» от 07.02.92 № 2300-1 подлежат обязательной сертификации по этим требованиям, а также номенклатуру другой продукции, к которой предъявляются требования по обязательной сертификации, установленные другими законодательными актами, формирует Росстрой для включения в номенклатуру, утверждаемую Росстандартом.

Вопрос 2

Унификация представляет собой рациональное сокращение числа типов, видов, размеров или марок конструкций и изделий одинакового функционального назначения, для того чтобы изделия были взаимозаменяемыми при эксплуатации. Главное отличие и вместе с тем преимущество унификации заключаются в том, что уменьшение числа разновидностей сопровождается изменением конструкции, основных и второстепенных размеров, марок изделий. В результате многообразие видов изделий, материалов, сырья и комплектующих деталей (закладных деталей, арматуры железобетонных изделий и т.д.) уменьшается. В процессе унификации параметры технологии изготовления материалов и изделий изменяются таким образом, чтобы можно было организовать их централизованное производство. Унификация позволяет создавать комплексы из ограниченного числа разновидностей, когда путем комбинирования двух и более разновидностей можно создать большую номенклатуру изделий.

Унификация сборных железобетонных конструкций и изделий массового производства способствует уменьшению числа типоразмеров, повышению точности и взаимозаменяемости изделий. Одновременно создается основа для совершенствования технологии и улучшения качества продукции. Например, в процессе унификации конструкций многоэтажных промышленных зданий были несколько изменены размеры плит перекрытий (высота ребра), сечения колонн; одновременно были определены предпочтительные марки бетона, арматурной стали и т.д. В результате оказалось возможным сократить число типовых серий зданий и на 20 % уменьшить число типоразмеров монтажных изделий. Это позволило значительно ускорить монтажные работы и уменьшить трудоемкость изготовления изделий примерно на 10 %.

Одновременно унификация позволила повысить индустриальность изготовления изделий, улучшить эксплуатационные характеристики и архитектурную выразительность зданий.

Унификация базируется на классификации <http://www.znaytovar.ru/s/Klassifikaciya-tovarov2.html> и ранжировании, селекции и симплификации <http://www.znaytovar.ru/new2637.html>, типизации и оптимизации элементов готовой продукции. Основными направлениями унификации являются:

разработка параметрических и типоразмерных рядов изделий, машин, оборудования, приборов, узлов и деталей;

разработка типовых изделий в целях создания унифицированных групп однородной продукции;

разработка унифицированных технологических процессов, включая технологические процессы для специализированных производств продукции межотраслевого применения;

ограничение целесообразным минимумом номенклатуры разрешаемых к применению изделий и материалов.

Основными целями унификации являются:

ускорение темпов научно-технического прогресса в отраслях промышленности за счет сокращения сроков разработки, подготовки производства, изготовления, проведения технического обслуживания и ремонта изделий;

создание условий при проектировании и производстве для обеспечения высокого качества изделий и взаимозаменяемости их составных частей в эксплуатации;

повышение экономической эффективности создания и эксплуатации изделий за счет снижения затрат в процессе проектирования изделий, изготовления их в условиях специализации производства и технического обслуживания;

обеспечение требований обороны страны.

Оценка результатов работ по унификации.

Оценка результатов работ по унификации, включает в себя определение достигнутого уровня унификации изделий и технико-экономической эффективности.

Определение уровня унификации изделий и расчет технико-экономической эффективности осуществляется по методическим документам, утвержденным Госстандартом, или отраслевым методическим документам, разработанным на основе и в развитии методических документов Госстандарта и согласованных с ним.

Результаты работ по унификации изделии оформляют в виде конструкторской документации, альбомов типовых конструкций изделий, ограничительных перечней, а также типажей на виды продукции машино- и приборостроения, имеющей важнейшее народнохозяйственное значение.

Порядок планирования показателей уровня унификации важнейшей промышленной продукции осуществляется в соответствии с положениями Государственной системы стандартизации и методическими документами, утвержденными Госстандартом.

В зависимости от области проведения унификация изделий может быть межотраслевой (унификация изделий и их элементов одинакового или близкого назначения, изготовляемых двумя или более отраслями промышленности); отраслевой и заводской (унификация изделий, изготовляемых одной отраслью промышленности или одним предприятием).

В зависимости от методических принципов осуществления унификация может быть внутривидовой (семейств однотипных изделий) и межвидовой или межпроектной (узлов, агрегатов, деталей разнотипных изделий).

качество сборных погрешность железобетонный

Библиографический список

1. Гончаров, А.А. Метрология, стандартизация и сертификация [Текст]: учеб. пособие для вузов / Гончаров, А.А., Копылов, В.Д. - М.: Академия, 2006. - 240 с. - (61499-33) (531; Г 65)

. Лифиц, И.М. Стандартизация, метрология и сертификация [Текст]: учеб. для вузов - М.: Юрайт, 2009. - 412 с.

. Сергеев, А.Г. Метрология, стандартизация, сертификация [Текст]: учеб. пособие для вузов по напр. "Метрология, стандартизация и сертификация" и спец. "Метрология и метрол. обеспечение" / Сергеев, А.Г., М.В., Терегеря, В.В. - М.: Логос, 2011. - 820 с. - (57747-5) (531; С 32)

. Метрология, стандартизация и сертификация [Электронный ресурс] / Ярослав. гос. техн. ун-т - Ярославль: Ярославский гос. техн. ун-т, 2007. - Сервер. - (65740-1) (656; М 54)

. Федеральный закон РФ «О техническом регулировании» № 184-ФЗ (с последними обновлениями);

. Федеральный закон РФ «Об обеспечении единства измерений» N 102-ФЗ (с последними обновлениями);

7. ГОСТ 23945.0-80: Унификация изделий. Основные положения <http://standartgost.ru/%D0%93%D0%9E%D0%A1%D0%A2%2023945.0-80>(Измененная редакция).
