Отношение D/S
|
Скорость выхода трубы, м/с
|
Номер клети
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
12…9,4
|
1,2
|
452
|
460
|
467
|
475
|
483
|
490
|
511
|
501
|
547
|
560
|
517
|
554
|
|
9,3…6,7
|
1,2
|
452
|
463
|
473
|
484
|
494
|
505
|
529
|
525
|
579
|
593
|
526
|
598
|
|
6,6…4,0
|
1,2
|
377
|
389
|
400
|
411
|
422
|
434
|
460
|
459
|
505
|
528
|
494
|
535
|
|
6,6…4,0
|
1,2
|
452
|
466
|
474
|
493
|
506
|
520
|
551
|
550
|
611
|
633
|
592
|
642
|
В состав оборудования линий трубоотделки входят две
шести-валковые правильные машины, четыре установки плазменно-резцовой обрезки
труб, девять бесцентрово-токарных станков и для обточки подшипниковых труб,
инспекционные столы для осмотра и сдачи готовой продукции. После обрезки
концов, обточки и разрезки труб на заданные длины трубы увязывают 5…10 т пакеты
и подают на склад.
Первоначально в цехе в качестве исходного материала
использовалась катаная заготовка круглого сечения. С пуском
электрометаллургического комплекса освоено производство труб общего назначения
из непрерывнолитой заготовки.
На ТПА 200 производят трубы, требующие дальнейшей
механической обработки; наибольшую долю составляют трубные заготовки для
производства колец подшипников качения из специальных сталей с содержанием
0,9...1.1% С и 0,4...1,5% Cr. Для этих сталей необходимы высокие скорости
охлаждения в диапазоне 900-600 оС то есть температур окончания
прокатки. Поэтому в производстве подшипниковых труб предусмотрено воздушное и
водяное охлаждение после калибровочного стана перед подачей труб на
холодильник.
После проката и охлаждения трубы в дальнейшую обработку могут
поступать по двум потокам. Первый поток направляется через промежуточный склад
на термообработку, второй - непосредственно в линию отделки.
На линии отделки первая операция - правка в шестивалковых
правильных машинах. Правка осуществляется во время вращательно-поступательного
движения труб в валках развернутых на определенный угол и за счет перегиба в
средней паре валков, который обеспечивается занижением оси валков на 4…15 мм
относительно крайних пар. Кривизна труб после правки не превышает 1 мм на 1
метр длины.
После правки трубы попакетно поступают на одну из четырех
линий, где обрезаются плазмой и торцуются резцом концы трубы. На данных
установках по требованию заказчика на торцах труб снимают наружную фаску. После
обрезки концов трубы поступают на инспекционные столы, где контролируют
наружную и внутреннюю поверхности, соответствие марки стали, размеры и
определяют механические свойства неразрушающими методами. Затем трубы
маркируют, оформляют по заказам и после автоматического измерения длины и
определения теоретической массы формуют в пакеты, которые вместе с
сопроводительными документами и бирками, имеющими порядковый номер и
содержащими требования заказа, направляют на склад готовой продукции.
Недостатком существующей технологии и оборудования ТПА 200
является то, что данная конструкция трубопрокатного агрегата не позволяет
производить трубы с D/S>12, так как металл попадает в зазоры между валками,
для устранения этого недостатка, можно отметить обеспечение уменьшения стенок
за счет гидроподушек, вмонтированных в клети раскатного стана.
Другим недостатком на ТПА 200 является затруднение
производства труб длиной более 9 метров, при больших длин труб происходит
образование концевых раструбов, для предотвращения образования раструбов
применяют трехвалковый раскатной стан с короткой цилиндрической оправкой и
специальной индукционной печью.
Технологический процесс производства труб на ТПА 200 после
реконструкции. Для устранения недостатков охарактеризованных в предыдущей главе
была произведена реконструкция ТПА 200 включающая:
модернизацию выходной стороны прошивного стана для получения
гильз до 9 м.
изготовление модернизированных клетей раскатного стана,
оборудованных гидроподушками для изменения толщины стенки концов трубы в ходе
прокатки.
реконструкцию входной и выходной стороны раскатных станов для
обеспечения задачи гильз длиной 9 метров и раскатки толстостенных труб длиной
до 13 м на короткой цилиндрической оправке
монтаж индукционной подогревательной печи
модернизация валков раскатного стана
Позволила выпускать трубы нефтяного сортамента следующих
размеров:
114*10-12 мм, максимальной длиной годной части 10,5 мcD/S= 11
121*6,9-10 мм, максимальной длиной годной части 10,5 мcD/S= 15
140*7-10 мм, максимальной длиной годной части 12 мcD/S= 14
146*7-10 мм, максимальной длиной годной части 12 мcD/S= 15
114*9-15 мм, максимальной длиной годной части 11 мcD/S= 13
В качестве исходной заготовки для производства труб
используется горячекатаная заготовка диаметром от 90 до 260 мм.
Технологическая схема, изображенная на рисунке 7,включает в
себя следующие операции: подготовка заготовки к прокатки; нагрев заготовки в
кольцевой печи; центровка заготовки на гидравлическом зацентровщике; прошивка
заготовки на двухвалковом прошивном стане; раскатка гильзы в трубу на короткой
цилиндрической оправке в раскатном стане, оснащенном гидроподушками, которые
предназначены для на определенное усилия при раскатке; подогрев труб в
индукционной печи; калибрование труб в трехвалковом стане. Так же в некоторых
агрегатах устанавливают многоклетьевые редукционные станы, для расширения
сортамента прокатываемых труб малого диаметра.
Далее производят технологический контроль качества
прокатанных труб. Технологические пробы отбираются от труб в процессе прокатки
для контроля геометрических размеров, качества наружной и внутренней
поверхности труб.
Особенности прокатки труб на короткой цилиндрической оправке:
нагрев в кольцевой печи при однорядном процессе при почасовой
производительности не более 100 штук. При прокатке труб с толщиной стенки менее
8 мм, заготовка задается «утяжками» сориентированными концами на задний конец в
прошивном стане.
прошивка гильз длиной более 8,5 м осуществляется на
двухвалковом прошивном стане с перехватчиком стержня для его удерживания.
введение смазки внутрь гильзы перед раскатными станами
производиться на установке дезоксидации гильз фирмы «Бемере»
раскатка гильзы на модернизированных клетях в 3-х валковом
стане поперечно-винтовой прокатки на удерживаемой оправке. Длина трубы после
раскатки составляет от 9 до 13 м.
подогрев труб производиться в индукционной установке.
для окончательного формирования наружного диаметра калибровка
труб производиться после проката в 12-ти клетьевом калибровочном стане
продольной прокатки оборудованным2-х валковыми клетями.
для подготовки ТПА 200 к прокату на короткой оправке и
настройке станов на размер требуется 10 труб, при настройке одной линии - 7
труб, при смене размера более 4-х труб на каждую линию.
Особенности раскатки гильз в 3-х валковом раскатном стане на
короткой удерживаемой и перемещаемой оправке:
До начала прокатки производиться приготовление суспензии из
технологической смазки КСК-Х5Г, предназначаемой для нанесения на рабочую
поверхность оправки раскатного стана, в последовательности: в ведро засыпается
смазка и при постепенном добавлении воды постоянно перемешивается
образовавшаяся масса до полного исчезновения комков. Приготовления суспензии
производится в расчете 3 кг на 7 л чистой питьевой воды комнатной температуры.
Суспензия наносится на оправку в один слой малярной кистью.
Задача гильзы раскатного стана производится толкателем с
входным конусом, закрепленным на тележке толкания оправок.
Раскатку гильзы производят только при отрегулированном
клапане отсечке охлаждающей воды на входной стороне раскатного стана и УРМ
исключающий её попадания на трубу.
Последовательность отключения и включения воды в
автоматическом режиме:
перед началом раскатки гильзы отключается вода для охлаждения
валков, наружного охлаждения оправок, центрователей и выдающих роликов; включена
вода для внутреннего охлаждения стержня с оправкой;
во время захвата гильзы подается вода для охлаждения валков,
наружного охлаждения оправок и внутреннего охлаждения стержня с оправкой;
отключена вода для охлаждения центрователей и выдающих роликов; при подходе
переднего конца трубы к 5-ому центрователю отключается вода на внутреннее
охлаждение стержня с оправкой;
после раскатки гильзы отключается вода на охлаждения валков и
наружного охлаждения оправок; после выдачи трубы за УРМ включается вода на охлаждения
валков, наружного охлаждения оправок, центрователей, выдающих роликов, и
внутреннего охлаждения стержня с оправкой.
Работа
раскатного стана. Исходное положение механизмов:
Клеть рабочая раскатного стана: гидроцилиндр нажимного
механизма верхнего валка находиться в сведенном положении к оси прокатки,
перехватчик стержня раскрыт, валки вращаются на пониженной скорости (при
необходимости) в пределах рекомендованной зоны регулировки, исключающей
перегруз двигателя главного привода валков.
Сторона выходная: центрователи сведены на стержень с
оправкой, упорная головка закрыта, каретка с упорной головкой находиться в
крайнем ближнем положении к клети, тянущие ролики разведены.
Входной стол: Стол выставлен на требуемую высоту по месту,
крышка желоба открыта, тележка с толкателем отведена в крайнее заднее
положение.
Гильза с выравнивающего рольганга скатывается с желоб
переднего стола. По сигналу от фотодатчика закрывается крышка желоба, а тележка
с толкателем перемещает гильзу к валкам раскатного стана.
Валки раскатного стана №1 захватывают гильзу на пониженной
скорости (по необходимости). После захвата гильзы валками, тележка с толкателем
отводиться назад, а частота вращения валков увеличивается до номинального
значения. Раскатку труб производят на скоростных режимах, исключающих зону
переходных процессов регулирования главного привода валков: 1-ый режим: частота
вращения главного привода валков при захвате и раскатки до 300 мин-1;
2-ой режим: от 320 до 500 мин-1.
Раскатка труб на раскатном стане №2 производится без
ограничений, частота вращения двигателя до 515мин1.
После получения сигнала о захвате гильзы, подается сигнал на
перемещение каретки с упорной головкой, и стержнем с оправкой, которая начинает
движение назад из крайнего ближнего положения от клети РС с заданной скоростью.
Скорость перемещения оправки регулируется дросселем. При достижении крайних
положений, каретка меняет направление движения на противоположное.
При приближении трубы к центрователю, центрирующие ролики
раскрываются от сигнала поступающих с фотодатчиков, установленных перед
центрователем.
Перед окончанием раскатки по сигналу от фотодатчика,
расположенного на входной стороне, отрегулированного по времени задержки,
обеспечивающим отвод гидроцилиндра нажимного механизма за 100-150 мм до конца
раскатки гильзы, верхний валок поднимается с помощью гидроцилиндра нажимного
механизма для прохождения заднего конца трубы. После окончания раскатки каретка
с упорной головкой останавливаются, тянущие ролики сводятся к трубе и
перемещают её за габарит перехватчика стержня.
После этого по сигналу от фотодатчика, перехватчик заживает
стержень, открывается упорная головка, и труба перемещается роликами на
отводящий рольганг за упорным механизмом. Далее все механизмы устанавливаются в
исходное положение и подается следующая гильза.
Далее труба подается на рольганг к индукционной печи для
подогрева перед прокаткой на 12-и клетьевом калибровочном стане и производится
калибровка и охлаждение труб.
Прокатка толстостенных труб с D/S>11 с уменьшением
толщины стенки заднего конца гильзы применяется при производстве тонкостенных
труб с D/S>11 с целью исключения
раструбов на трубах после раскатного стана, исключения биения труб после
раскатного стана и искривления оправок.
Упорно-регулируемый механизм:
рабочий ход: 40-100 мм
скорость перемещения: 0,04-0,1 м/с
Оптимальное перемещение оправки на участке деформации
составляет 40-100 мм, при этом уменьшение толщины стенки гильзы составляет от
2,8 до 7 мм от номинальной толщины.
1.4
Общая методика расчета таблицы прокатки для ТПА с трехвалковым раскатным станом
Принимаем
следующие обозначения:т, dт, Sт -
соответственно наружный и внутренний диаметры, толщина стенки готовой трубы;к,
dк, Sк - то же для трубы после калибровочного стана;'к,
d'к, S'к - тo же для трубы после редукционного стана;р,
dр, Sр - то же для трубы после раскатного стана;г, dг,
Sг - то же для гильзы после прошивного стана;з- диаметр
заготовки;
дп, др-
диаметр оправки прошивного и раскатного стана соответственно;
мп, мр,
мк- коэффициенты вытяжки при прошивке, раскатке и редуцировании
соответственно;- высота гребня валка раскатного стана;
ДSр-
обжатие стенки при раскатке.
Наружный диаметр
трубы в горячем состоянии составляет
Dк= (1,012…1,013) ·Dт. (1)
Температурный коэффициент расширения принимают исходя
изтемпературы прокатки в калибровочном стане, равной 1000°С. Этатемпература
может выдерживаться стабильно, поскольку перед калиброванием трубы подогревают.
Изменение толщины стенки в зависимости от температуры обычно учитывают при
прокатке толстостенных труб с толщиной стенки 20…25 мм и более.При прокатке
подшипниковых труб необходимо учитывать, чтоони после прокатки подвергаются
обточке. Поэтому наружный диаметр такой трубы должен быть больше номинального
на величинуприпускаaп:
Dтчерн= Dт+ aп. (2)
Величина припуска должна быть достаточной для удаления
черновин, наружных дефектов, обезуглероженного слоя. Оптимальное значение
припуска находится в пределах от 1,5 до 2,0 мм. На ПНТЗ припуск в миллиметрах
определяют по эмпирической зависимости
п= 1,2 + 0,005·Dт. (3)
В процессе механической обработки в стружку переходит12…15%
металла.
Внутренний диаметр и толщина стенки черновой трубы
определяются следующим образом:
Sтчерн
= Sт + 0,5 Рд·Sт/ 100 + 0,5· ап, (4)тчерн
= Dтчерн - 2·Sтчерн (5)
После определения черновых размеров подшипниковых труб
следует проверить выполнение условия:
Dтчерн/Sтчерн≤
11. (6)
Если это условие не выполняется, то толщину стенки
увеличиваютдо необходимого значения, чтобы осуществить раскатку трубы
втрехвалковом стане винтовой прокатки.
Диаметр трубы после калибровочного стана определяется
следующим образом:
Dк = Dтчерн· (1 + б·t). (7)
Величина обжатия по диаметру в трехвалковом
калибровочномстане винтовой прокатки находится в пределах от 1,0 до 3,0 мм.
Еслив составе агрегата нет редукционного стана, то наружный и внутренний
диаметры трубы после раскатного стана определяются так:
Dр = Dк
+ (1…3 мм), (8)р = Dр - 2·Sк. (9)
При наличии редукционного стана необходимо назначить
суммарное обжатие по диаметру, которое обычно составляет 15…22%, болееглубокое
редуцирование приводит к значительному снижению точности готовых труб из-за
образования внутренней граненности. Тогдадиаметры трубы после редукционного и
раскатного станов соответственно составят:
D'к = Dк + (1…3 мм), (10)
где (1…3 мм) - обжатие в калибровочном стане;
Dр = Dк +(0,15…0,22)·D'к. (11)
dр = Dр - 2·Sр. (12)
При раскатке между трубой и оправкой возникает зазор,
величину которого находят по эмпирической зависимости:
Д = 0,03·(dр + Sр). (13)
Тогда диаметр оправки раскатного стана
др= dр - 0,03·(dр + Sр)
= 0,97·dр - 0,03·Sр. (14)
Величину др округляют до ближайшего номинального
значения диаметра в имеющемся парке оправок. Оправки изготавливают с шагом по
диаметру 2 мм. По принятому для прокатки номинальному диаметру оправки
определяют наружный диаметр трубы:
Dр = дрн + Д + 2·Sр, (15)
а также размер калибра К, образуемого валками раскатного
стана для получения заданной толщины стенки трубы:
К = др + 2·Sр - П (16)
uде П - податливость калибра под нагрузкой; величина, зависящая
от многих факторов: жесткости клети, состояния оборудования, размеров
прокатываемой трубы и обжатия и т.д.; определяется обычно экспериментальным
путем и может составлять от 2 до 8 мм.
Диаметр dл вкладыша люнета оправкоизвлекателя
принимают равным:
dл = др + (2…6 мм). (17)
Высоту гребня валков раскатного стана выбирают исходя из
ориентировочных соотношений:
при Dр / Sр> 6 h = 10 мм;
при Dр / Sр< 6 h = 12,5 мм.
При прокатке труб диаметром Dр< 88 мм применяют
валки с гребнем 8 мм.
Выбранная высота гребня определяет величину деформации в
раскатном стане и, следовательно, соотношение деформаций при прошивке и
раскатке. При прокатке особо толстостенных труб можно применять валки с
увеличенным гребнем (например, высотой 15 мм),что обеспечивает более высокую
производительность. Если объем производства таких труб невелик, то небольшой
выигрыш в темпе работы агрегата не может компенсировать потери времени на
дополнительные перевалки и затраты, связанные с расширением парка
валковраскатного стана. Обычно имеют валки двух или трех типоразмеров,
например, с гребнями высотой 8, 10 и 12,5 мм.
Размеры гильзы определяют следующим образом:
Sг= Sр + ДSг. (18)
Обжатие стенки гильзы ДSр складывается из обжатия гребнем,
равного его высоте, и обжатия перед гребнем захватным конусом валков, которое
принимают в пределах от 18 до 25% от высоты гребня:
ДSг = (1 + k)·h, (19)
где k = 0,18…0,25.
Обжатие стенки в захватном конусе необходимо для создания
тянущих усилий в начальный момент прокатки, которые могут преодолеть сопротивление
гребня валка.
Внутренний диаметр гильзы определяют исходя из того, чтобы
обеспечивался необходимый зазор Др для введения в гильзу оправки раскатного
стана. Разницу между dг и др принимают равной 6…8 мм:
dг = др + (6…8 мм). (20)
Увеличенный зазор повышает степень редуцирования гильзы на
захватном участке валков до ее соприкосновения с оправкой, что может привести к
возникновению внутренних дефектов в виде трещин, складок, расслоений, особенно
при прокатке труб из высоколегированных сталей.
Диаметр гильзы после прошивки составляет:
Dг = др + 2·[Sр + (1 + k)·h]
+ Дг, (21)
где Дг - зазор для введения оправки в гильзу.
Для расчета коэффициентов вытяжки используют формулы:
µп=Fз/Fг (22)
µр=Fг/Fр (23)
µк=Fр/Fк (24)
Коэффициент вытяжки в трехвалковом стане обычно находится в
пределах от 1,5 до 3,2.
В стане Дишера (раскатном) рабочие валки не имеют гребня и
коэффициент вытяжки составляет от 1,2 до 2,8.
Диаметр оправки прошивного стана принимают по тем же
соотношениям, что и для прошивных станов других агрегатов. Диаметр заготовки
выбирают dз ≈ Dг, округляя до ближайшего
стандартного значения. На агрегатах с трехвалковым раскатным станом коэффициент
вытяжки при прошивке составляет 1,3…2,1, на агрегатах со станом Дишера -
1,5…3,5.
В таблице прокатки указывают данные, необходимые для
настройки станов. Методика определения параметров настройки прошивного стана
такая же, как для аналогичных станов агрегатов с автоматическим станом.
При настройке трехвалкового стана валки располагают на
одинаковом расстоянии от оси прокатки так, чтобы они образовали калибр
диаметром, равным (др + 2Sр), гребни совмещают в одной плоскости,
перпендикулярной оси прокатки, и устанавливают угол подачи.
Во время раскатки металл перемещается относительно оправки в
осевом направлении. Ориентировочно считают, что гильза при раскатке на одну
треть удлиняется по оправке вперед (по ходу прокатки)и на две трети назад.
Чтобы трубы имели одинаковую толщину стенки, разница в
диаметрах одновременно работающих в комплекте оправок не должна превышать 0,3
м, а разница в диаметре одной оправки по её длине допускается не более 0,2 мм.
1.5
Расчет таблицы прокатки для труб с Dт×Sт=114×15 мм
Максимальной длиной годной части L= 11,0 м.
Наружный диаметр трубы в горячем определяется по формуле (1):к=
1,011·114= 115,25 мм.
Наружный диаметр черновой трубы больше заданного на величину
припуска на обточку ап, равного 1,5…2 мм. Припуск на обточку
определяют по формуле (3):
ап = 1,2 + 0,005·114= 1,77 мм.
Тогда по формуле (2) определяют наружный диаметр черновой
трубы:тчерн = 114 + 1,77 = 115,77≈ 116 мм.
Для подшипниковых
труб поле допуска по толщине стенки составляет Рд = 12%, тогда по
формулам (4) и (5) рассчитываем толщину стенки и внутренний диаметр черновой
трубы:тчерн = 15 + 0,5·0,12·15/100 + 0,5·1,77 = 16 мм,тчерн
= 116 - 32 = 84 мм.
На агрегате с
трехвалковым раскатным станом D / S < 11.
Для проверки
найдем величину отношения:
т / Sт = 116/16 = 7,25< 11,
следовательно,
возможно осуществить раскатку трубы на трехвалковом стане винтовой прокатки.
Диаметр трубы
после калибровочного стана определяется по формуле (7):к =1,01 ・116 = 117,16 мм.
Изменение толщины
стенки при охлаждении и ее утолщение при калибровке не учитываем, тогда
тчерн = Sк = Sр = 16 мм.
Наружный диаметр
трубы после раскатного стана определяют по формуле (8):р = 115,25 + 1,75 = 117
мм.
По найденному
значению Sр рассчитывают внутренний диаметр трубы после раскатного стана по
формуле (9):р= 117-2·16=85 мм.
Величину зазора
возникшего при раскатке между трубой и оправкой находят по формуле (13):
Д = 0,03·(85+16)
= 3,03 мм.
Диаметр оправки
др раскатного стана вычисляем по формуле (14):
др =
0,97·85-0,03·16=82,93 мм.
Поскольку оправки
изготавливают с шагом по диаметру 2 мм, примем др==83 мм.
По формуле (15)
определяют наружный диаметр трубы:р = 83+3,03+2·16= 118,03 мм,
а также размер
калибра К, образуемого валками раскатного стана для получения заданной толщины
стенки трубы определяют по формуле (16):
К = 83+2·16-5=110 мм.
где П - податливость калибра под нагрузкой; величина,
зависящая от многих факторов: жесткости клети, состояния оборудования, размеров
раскатываемой трубы и обжатия и т.д.; определяется обычно экспериментальным
путем и может составлять от 2 до 8 мм.
Диаметр dл вкладыша
люнета оправкоизвлекателя рассчитывают по формуле (17):л = 83+4=87
мм.
Размеры гильзы
зависят от калибровки валков раскатного стана и, в частности, от высоты гребня.
Общее обжатие по стенке в раскатном стане определяют по формуле (19):
Д Sг =
(1+0,25)·10= 12,5 мм, где h - высота гребня, h = 8,0 при D < 88 мм;k =
0,18…0,25 - коэффициент, представляющий собой обжатие по стенке во входном
конусе валка.
Толщина стенки
определяется исходя из формулы (18):г = 16+ 12,5 = 28,5 мм,
внутренний и
наружный диаметры гильзы рассчитываются по формулам (20) и (21):г =
83 + 7 мм = 90 мм,г = 90 + 28,5・2 = 147 мм.
Диаметр оправки
прошивного стана дп больше др на 2 мм и составляет:
дп =
83 + 2 = 85 мм.
Диаметр заготовки
выбирают из расчета:з ≈ Dг = 156 мм.
Расчет
коэффициентов вытяжки осуществляется по формулам (22), (23), (24):
µп=
19103,76/10604,57= 1,8
µр=10604,57/5125,99=
2,1
µк=5125,99/5082,09=
1,01.
Таблица 6
-Результаты расчета таблицы прокатки для трубы с Dт×Sт=114×15 мм.
|
Чистовые размеры трубы, мм
|
Черновые размеры трубы, мм
|
Диаметр заготовки, мм
|
Общий коэффи т циенвытяжки
|
Прошивной стан
|
Раскатной стан
|
Диаметр трубы после калибровки
|
|
диаметр
|
Толщина стенки
|
Диаметр
|
Толщина стенки
|
|
|
Размер гильзы, мм
|
Диаметр оправки, мм
|
Коэффициент вытяжки
|
Диаметр трубы, мм
|
Высота гребня, мм
|
Диаметр оправки, мм
|
Коэффициент вытяжки
|
|
|
|
|
|
|
|
диаметр
|
Толщина стенки
|
|
|
|
|
|
|
|
|
114
|
15
|
116
|
16
|
156
|
4,91
|
147
|
28,5
|
85
|
1,8
|
118,03
|
10
|
83
|
2,1
|
115,25
|
2.
Специальная часть
2.1
Обзор литературы
Конструкция
и условия работы оправок трехвалкового раскатного стана. Оправка раскатного
стана - длинный цилиндрический стержень с проточкой на заднем конце для захвата
при извлечении трубы.
На практике встречаются оправки, имеющие внутреннюю полость
(труба с большой толщиной стенки). Как правило, это инструмент большого
диаметра. Внутренняя полость обеспечивает лучшее охлаждение оправки водой после
прокатки. Кроме того, такая конструкция позволяет значительно снизить вес, не
ухудшая при этом прочностных свойств. Недостатком такого инструмента является
сложность его изготовления - чрезвычайно сложно получить толстостенную трубу
большого диаметра и длиной более 10-12 метров[1, 3-6].
Длинная оправка состоит из следующих частей: наконечник,
оправка (рабочая часть), удлинитель, хвостовик. В процессе работы, с нагретым
металлом контактирует только рабочая часть и она воспринимает все нагрузки как
тепловые, так и силовые. Удлинитель служит исключительно для увеличения длины
оправки. Он соединяется с рабочей частью с помощью замка, который в процессе
раскатки воспринимает тянущие усилия. Хвостовик необходим для удержания оправки
в процессе роботы, а так же для извлечения оправки из черновой трубы.
Стойкость рабочей части оправки составляет 500-2000
прокатанных труб. После чего она отправляется на переточку на меньший размер.
Срок службы удлинителя и хвостовика значительно больше и ограничивается лишь
техническим состоянием соединений [1,10,11].
В настоящее время известенспособ
изготовления плавающих оправок раскатных станов, включающий правку на прессе,
обточку на бесцентрово-токарном станке с последующей обкаткой в теплом
состоянии ее на двухвалковом обкатном стане.
Изготовление оправок таким способом
включает следующие операции:
. Правка штанг на прессе с допуском на
кривизну не более 1 мм на погонный метр.
. Обдирка правленых штанг на
бесцентрово-обдирочном станке с припуском 4+0,5/-0,0 от номинального диаметра с
чистотой поверхности Rz40.
. Нагрев штанг до температуры 1050-1100°С
перед обкаткой. Нагрев штанг должен быть равномерным как по длине, так и по
периметру.
. Нагретые штанги обкатываются с припуском
1 мм от номинального диаметра. В случае конусности по длине, штанга задается в
стан концом, имеющим больший диаметр. Обкатка с обжатием производится по
следующему режиму:
А) число оборотов валков - 60 об/мин;
Б) обжатие производится за 2-4 прохода;
В) охлаждение валков производится при всех
проходах;
Г) ось обкатки должна быть ниже оси стана
на 5-10 мм;
Запрещается обкатка штанг с обжатием при
температуре ниже 800°С. На поверхности оправки не должно быть грубых порезов,
задиров, гранености.
. Произвести на бесцентрово-обдирочном
станке предчистовую обточку с припуском 0,5+0,20/-0,00 от номинального диаметра
с чистотой поверхности -2,5. На обточенных штангах не должно быть порезов,
гранености, грубых следов резца и чернот.
. Нагрев штанг до температуры 750-800°С.
Нагретые штанги обкатываются на готовый размер. Обкатка производится за 5
проходов.
. Допуск на диаметр новых оправок должен
быть в пределах +0,3 мм/-0,00 мм. Обкатка заканчивается, когда оправка имеет
готовый размер диаметра (проверка производится скобой) и гладкую блестящую
поверхность. На поверхности готовых оправок не допускается рисок, плен,
чашуйчатости, раковин, забоин, граненности и пр.
. Заправку концов производят по чертежу.
. Оправки максимальных диаметров
изготавливаются из новых штанг. Оправки последующих диаметров изготавливаются
как из новых штанг, так и из изношенных путем переточки. Все остальные размеры
оправок получают путем переточки изношенных оправок с последующей обкаткой.
Диаметр изношенной оправки после переточки должен быть больше диаметра готовой
оправки на 0,5 мм с чистотой обработки 2,5. Нагрев и обкатка оправок
производятся в соответствии с техническими требованиями.
Недостаток данного способа в том, что при
изготовлении оправок средних и малых диаметров (менее 80 мм) охлаждение дополнительным
спрейером с температуры нагрева 870-900°С приводит к увеличению кривизны
оправок из-за высоких остаточных напряжений в металле. При эксплуатации
оправок, изготовленных указанным выше способом, увеличивается трение и
возрастает вероятность схватывания оправок с металлом прокатываемых труб.
Длинные оправки изготавливаются из инструментальных сталей
4ХМФ1СА, 15ХЗГНМ, ЗОХЗМФ, З5ХН2Ф, обладающих высокими прочностными
характеристиками, такими как поверхностная твердость, которая гарантирует
жесткие условия, обеспечивающие способность справится с высокими контактными
нагрузками и температурами [3-6, 11].
В настоящее время для увеличения сортамента и для наибольшей
экономичности затрат на производство применяют короткие цилиндрические оправки.
Отличием технологии изготовления коротких цилиндрических
оправок является разделение последних на длины соответствующие стандартам, и
заключительная механическая обработка оправок, для создания посадочных мест на
оправочный стержень.
В процессе прокатки на оправку воздействуют напряжения
нормальные сжимающие, со стороны валков, продольные растягивающие, от действия
сил трения при контакте с металлом, продольные растягивающие обусловленные
градиентом температур поверхности и центральной части оправки. В результате на
поверхности оправки появляются дефекты, накопление которых приводит к выводу
оправки из строя.
Основным дефектом на поверхности оправки является сетка
разгара, образующаяся вследствие неравномерного нагрева оправки за время
контакта с нагретым металлом. С увеличением количества прокатанных труб
указанные дефекты проявляются более интенсивно: трещины проникают вглубь
металла оправки, окисляются и развиваются более активно. Появившиеся
первоначально трещины расположены перпендикулярно к поверхности, затем по мере
увеличения количества прокатанных труб трещины изгибаются в направлении
противоположном направлению прокатки, соединяются с другими трещинами и металл
выкрашивается[3-6,9,11].
Неоднородность температурного поля возникает во время
введения оправки в гильзу вследствие их линейного контакта (оправка лежит на
нижней образующей отверстия гильзы в течение всего времени подготовки к
прокатке). Величина нагрева составляет: на поверхности до 400°С и на глубине 25
мм до 150°С.
Температурные условия работы длинных оправок существенно
влияют на их стойкость и качество прокатываемых труб. Как правило, абразивный
износ поверхности оправок неравномерный по длине, что приводит к снижению
точности труб. Образование же сетки разгара и трещин ухудшает условия трения на
оправке и снижает качество поверхности труб.
Время контакта оправки с нагретым металлом трубы мало по
сравнению с тепловой инерцией оправки. За это время тепловому воздействию
подвергается только тонкий поверхностный слой оправки, поэтому ее можно
рассматривать как полубесконечное тело, нагреваемое с поверхности, при условии,
что тепловой поток через единицу поверхности граничной плоскости величина
постоянная.
Разогрев оправки при прокатке на ней трубы обусловлен
контактной передачей тепла от нагретой трубы (теплопроводностью) и работой сил
контактного трения (конвекцией и излучением можно пренебречь).
При небольших значениях скорости скольжения разогрев оправок
от работы контактных сил трения невелик, однако уже при скорости скольжения
более 2-3 м/с он соизмерим с разогревом от тепла, переданного
теплопроводностью. Дальнейшее увеличение приводит к тому, что разогрев оправки
в большей мере зависит от работы контактных сил трения, чем от передачи тепла
теплопроводностью. С ростом хода оправки при прокатке повышение температуры ее
поверхности, обусловленное работой сил трения, вначале резко уменьшается, а при
коде свыше 200-300 мм изменяется незначительно. Аналогичный характер носит
изменение суммарной температуры поверхности оправки.
Таким образом, смазки, обеспечивающие относительно высокий
коэффициент трения, но обладающими хорошими теплоизоляционными свойствами,
можно применять при малых скоростях скольжения трубы по оправке. При высоких
скоростях скольжения смазка должна иметь прежде всего хорошие антифрикционные,
а так же теплоизоляционные свойства.
После извлечения оправок из труб температура их поверхности
составляет 380-410°С, а после охлаждения в ванне с водой 150-200°С. Такой режим
работы оправок определяет их стойкость главным образом в соответствии с их
локальным износом [8].
Теплообмен
при обработке металлов давлением.Анализ температурного поля и напряженного
состояния деформируемого металла и деталей оборудования для обработки металлов
давлением представляет собой в каждом конкретном случае самостоятельную сложную
задачу, для решения которой необходимо применять методы теории теплообмена и
механики сплошных сред [20].
Тепловая энергия переносится между двумя любыми частицами
веществами или взаимодействующими физическими областями, имеющими разные температуры.
Такой вид перераспределения энергии в пространстве называется теплообменом или
теплопередачей. Механизм или способ теплообмена зависит от свойств
рассматриваемых частиц или физических систем и особенно от свойств находящегося
между ними вещества. Существует три способа передачи тепловой энергии, а
именно: теплопроводность, излучение и конвекция.
Явления теплообмена, сопутствующие процессу обработки
металлов давлением, чрезвычайно сложны. Поэтому при исследовании температурного
поля деформируемого металла и инструмента обычно принимают ряд упрощающих
допущений, что позволяет использовать при анализе процесса теплопроводности
феноменологический метод.
Схематически весь комплекс явлений теплопереноса при
обработке металлов давлением можно представить следующим образом (на примере
прокатки металлов). Извлеченная из нагревательной печи заготовка по мере
перемещения к валкам охлаждается за счет лучистого и конвективного теплообмена
с окружающей средой, а так же за счет контактного теплообмена с рольгангами,
слитковозом и т.д.
При подаче заготовки в валки происходят следующие процессы. С
одной стороны, происходит охлаждение раската в результате теплопередачи в валки
через прослойку окалины. С другой стороны, происходит нагревание раската за
счет диссипации механической энергии пластического формоизменения, а так же за
счет работы против внешних сил трения. Выйдя из очага деформации, металл вновь
подвергается лучистому и конвективному теплообмену с окружающей средой и т.д.
В процессе обработки давлением металл в течение пауз
подвергается контактному теплообмену с некоторыми элементами технологического
оборудования (рольгангами, манипуляторами, линейками, проводками и т.д.).
Однако ввиду малости времени контакта и невысоких значений наблюдающихся при
этом тепловых потерь обычно контактной составляющей коэффициента теплоотдачи
между поверхностью деформируемого металла и окружающей средой
пренебрегают[20,21].
Независимо от вида обработки давлением между поверхностью
металла и рабочим инструментом при деформации всегда имеется прослойка,
состоящая из оксидов деформируемого металла, воздуха, водяного пара и т.д.
Таким образом, имеет место контактный теплообмен в системе трех тел:
деформируемый металл, прослойка, рабочий инструмент. Основным затруднением при
аналитическом исследовании температурного поля подобного трехслойного тела
является сложность определения теплофизических свойств прослойки. Дело в том,
что состав и толщина прослойки зависят не только от вида обработки давлением,
но и от целого ряда других факторов, таких как величина теплового сопротивления
прослойки, а так же значение коэффициента теплоотдачи между поверхностью
деформируемого металла и рабочим инструментом (валками, штампом, оправкой и
т.д.).
Для случая прокатки значение коэффициента теплоотдачи между
металлом и валками может быть определено теоретически, или
экспериментально[22].
Для осуществления процесса обработки металлов давлением
необходимо затратить определенное количество энергии. Часть этой энергии
превращается в тепло, а часть остается в деформированном металле в виде
связанной потенциальной энергии. Отношение количества энергии превратившейся в
тепло, к общему количеству энергии, затрачиваемой на процесс деформирования,
называют коэффициентом выхода тепла[].
Для стали коэффициент выхода тепла по данным различных
авторов составляет 0,84…0,94 и в отдельных случаях может быть равен единице[].
С помощью величины теплового эффекта можно рассчитать только
повышение средней температуры раската. В то же время известно, что в
большинстве случаев прокатки пластические деформации по сечению раската
распределены неравномерно. Следовательно общая энергия деформации так же
распределяется по сечению неравномерно. Неравномерным будет так же и
распределение тепловыделения от энергии пластического формоизменения[20].
Нагрев раската за счет энергии пластического формоизменения
можно представить как результат действия объемно-распределенного теплового
источника. Определение функции распределения мощности теплового источника по
сечению деформируемого тела может быть затруднительно, так как для нахождения
интенсивности сдвиговых деформаций требуется решать самостоятельную, весьма
сложную задачу механики сплошных сред.
Пластическое формоизменение, происходящее в процессе
обработки давлением, сопровождается конвективным переносом массы металла внутри
деформируемого объема. В связи с этим температурное поле металла зависит как от
диффузионного переноса тепла (теплопроводности), так и от конвективного. Для
учета последнего в расчетах температуры металла при деформации необходимо иметь
полные данные о поле скоростей течения частиц металла. Определение поля
скоростей течения частиц металла для каждого вида прокатки имеет свои
особенности. В общем случае закономерности теплопереноса внутри деформируемого
объема описываются дифференциальным уравнением Фурье-Кирхгофа [21,23]
Существенной особенностью температурного поля деформируемого
металла является изменение во времени положения и формы его поверхности. На
протяжении процесса прокатки поверхность раската отдает тепло в окружающую
атмосферу (в течение паузы) и в валки (в течение обжатия).
В общем случае для решения дифференциального уравнения при
краевых условиях необходимо прежде всего иметь данные о компонентах скоростей
течения металла и компонентах скоростей перемещения поверхности раската. Эти
компоненты должны предварительно определяться из решения уравнений прокатки,
что так же в какой то мере является упрощающим допущением, так как компоненты
поля деформаций металла и температурного поля взаимозависимы. Однако совместное
решение дифференциальных уравнений прокатки и теплопроводности с учетом всех
факторов теплообмена - задача очень сложная.
Существующие методы решения нестационарного уравнения
теплопроводности и его выбор. При решении уравнений теплопроводности применяются
методы математической физики: метод разделения переменных (метод Фурье); метод
функций источников (функций Грина); метод тепловых потенциалов; метод
интегральных преобразований [14].
Наиболее распространенным является метод Фурье. Сущность
метода заключается в том, что решение отыскивается в виде частных решений,
удовлетворяющих однородным граничным условиям. Частное решение представляется в
виде произведений функций, одна из которых зависит от времени, другая - от
пространственных координат. Недостатками этого метода являются: невозможность
его непосредственного применения в случае неоднородных граничных условий,
которые вначале должны быть приведены к однородным; невозможность его
применения для полуограниченных и неограниченных тел; значительные трудности,
связанные с решением краевых задач при граничных условиях четвертого рода;
сложность решений для начальной стадии нагрева тел.
Метод функций источников позволяет решать краевые задачи при
неоднородных краевых условиях как для конечных, так и для бесконечных тел.
Физическая сущность метода состоит в представлении процесса распространения
тепла как совокупность процессов выравнивания температур, вызываемая действием
множества элементарных источников тепла, распространенных в пространстве и во времени.
Наибольшее применение метод получил в теории сварочных процессов. К недостатку
метода относится то, что построение функции Грина требует определенной
изобретательности и трудновыполнимо.
Метод тепловых потенциалов позволяет сводить решение дифференциального
уравнения параболического типа к интегральному уравнению, которое более удобно
для проведения числовых расчетов. Недостаток метода - громоздкость, сложность,
а также невозможность его непосредственного применения в случае неоднородных
начальных условий [14].
Недостатки классических методов решения краевых задач,
рассмотренных выше, привели к разработке новых методов - к интегральным
преобразованиям. Одним из наиболее распространенных методов интегральных
преобразований является метод Лапласа. Сущность этого метода состоит в том, что
изучается не сама функция, а ее видоизменение (изображение). Метод позволяет
легко решать задачи с простыми начальными условиями для неограниченных или
полуограниченных тел. Однако при применении этого метода возникают значительные
трудности при решении многомерных задач, начальные условия которых заданы в
виде функции пространственных координат. Разработанные методы интегральных
преобразований по пространственным координатам (синус-, косинус-преобразования
Фурье) расширяет область применения данного метода. Синус-, косинус-
преобразования применяются при граничных условиях первого и второго родов
соответственно. Если же ядро преобразования -функция Бесселя, то получаем
преобразование Ханкеля. Преобразование Ханкеля применяется для тел, имеющих
осевую симметрию.
Ограниченность методов интегральных преобразований Фурье,
Ханкеля и отчасти Лапласа, а так же острая необходимость в решении задач с
конечной областью изменения переменных привели к созданию методов конечных
интегральных преобразований. Сущность метода конечных интегральных
преобразований Грина состоит в выборе ядра интегрального преобразования в
соответствии с дифференциальным уравнением и граничными условиями, т.е. ядром
преобразования служит функция Грина для данной задачи. После решения задачи в
изображениях, обратное преобразование выполняется по соответствующим формулам
обращения. Принципиальные недостатки указанных методов заключаются в
трудностях, возникающих при прямых преобразованиях и обратных переходах [14,
16-19]
Как видим, решение дифференциального уравнения с общими
краевыми условиями методами математической физики сложно, а для задач
циклического теплообмена наталкивается на определенные трудности.
В последнее время наиболее распространенным стал численный
метод решения уравнений теплопроводности. Численный метод позволяет решать
задачи с учетом физических свойств тела и выделяемого дополнительного источника
тепла - теплоты трения и пластической деформации и обеспечивает более простой
переход от условий задачи в виде систем уравнений к конкретным числовымответам,
минуя получение общего решения задачи. Поэтому при решении тепловой задачи
процесса горячей прокатки труб этот метод является наиболее приемлемым.
Сущность этого метода заключается в том, что область задания
дифференциальных уравнений заменяется некоторой дискретной областью, состоящей
из множества точек (узлов), называемой сеткой, вместо функции непрерывного
аргумента рассматриваются функции дискретного аргумента, определенные в узлах
сетки. Для этого дифференциальные уравнения и краевые условия заменяются
(аппроксимируются) системой алгебраических уравнений при помощи соответствующих
разностных отношений, решение которых сводится к выполнению простых
алгебраических операций [49, 51-54].

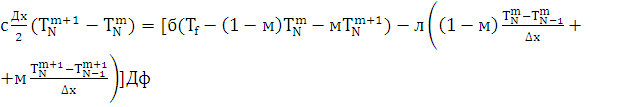

Расчетные соотношения приводятся к виду, где будущая
температура в рассматриваемой узловой точке является функцией времени и
постоянных температур рассматриваемой и соседних точек. Такие уравнения
составляются для всех узловых точек рассматриваемой области, включая и
граничные. В результате получаем замкнутую систему алгебраических уравнений.
Ввиду однотипности вычислений при решении такой системы
представляется широкая возможность для использования современной вычислительной
техники.
Чаще всего, в современных расчетах, используются такие
численные методы как: метод конечных разностей, метод конечных элементов, а так
же метод граничных элементов. Наиболее простым из них является метод конечных
разностей, но в то же время область его применения ограничена формой
рассматриваемого образца. Достаточную точность можно получить только на фигурах
простой формы или фигурах которые могут быть на них разложены. Метод конечных
элементов - это уже более высокая ступень численных методов. Его применение не
ограничено ни формой ни условиями контакта или взаимодействия. Единственными
его недостатками являются относительная сложность и трудоемкость расчетов, но
современные программные средства, такие как NASTRAN, ANSYS и CosmosWorks, сделали
этот метод наиболее популярным и доступным в инженерных расчетах. Метод
граничных элементов - это продолжение развития метода конечных элементов. Его
сетка может иметь переменный шаг, что позволяет значительно повысить скорость
машинных расчетов. Однако большого распространения он пока не получил.[15,16]
Учитывая простую форму рассматриваемого нами объекта -
короткой оправки в виде цилиндра, наиболее подходящим для численного решения
уравнения теплопроводности является метод конечных разностей.
На основании проведенного обзора литературы можно сделать
вывод о том, что при организации нового производства и реконструкции
действующего приоритетным представляется применение агрегатов с раскатным
станом, раскатка гильз на котором осуществляется на короткой цилиндрической
оправке. В связи с этим, исследование и совершенствование режимов работы
технологического инструмента раскатных трубных станов является актуальной
задачей, решению которой посвящена настоящая работа.
.2 Исследование температурного поля и
термонапряженного состояния оправок трехвалкового раскатного стана при раскатке
труб
В процессе работы оправки раскатных станов подвергаются
циклическому тепловому воздействию за счет нагрева в период взаимодействия с
горячим прокатываемым металлом и охлаждения после снятия со стана. При этом величина
и характер распределения температуры в оправках, определяющие механические
свойства их материала и величину термических напряжений, в значительной степени
влияют на возникновение и развитие термоусталостных дефектов и на их стойкость.
С целью разработки методики расчета температурного поля
оправок, определения рациональных конструкций и температурного режима
эксплуатации, позволяющих уменьшить их разогрев и температурные напряжения,
была поставлена задача анализа теплового взаимодействия деформируемого металла
и инструмента при горячей прокатке труб.
Математическая
постановка задачи расчета температурного поля оправки. При горячей непрерывной
прокатке труб тепловой баланс складывается из потери тепла в пространство за
счет конвекции и излучения, теплоотдачи к оправке и валкам и из выделения тепла
в результате работ пластической деформации и контактных сил трения. При
построении математической модели тепловой задачи процесса горячей непрерывной
прокатки учитывали следующие характерные его особенности:
- деформация гильзы производится в клети на короткой
цилиндрической оправке;
оправка перемещается вдоль очага деформации со скоростью,
величина которой может меняться на протяжении всего процесса; скорость прокатки
постоянна;
процесс прокатки заканчивается после выхода заднего конца
гильзы из очага деформации клети стана;
в зоне очага деформации и за нею теплообмен между оправкой и
горячим металлом происходит через слой окалины и смазки;
контакт оправки с горячим металлом осуществляется в очаге
деформации раскатного стана;
При решении задачи приняты следующие допущения:
внутренняя теплота пластической деформации qпл
равномерно выделяется по всему объему очага деформации с постоянной мощностью.
Работа пластической деформации определяется по формуле Финка и 2% работы
расходуется на создание в металле внутренних напряжений;
теплота трения qтр, выделяется непрерывно и
постоянно по величине во времени на середине слоя смазки контактных
поверхностей инструмента и горячего металла;
теплоотвод к валкам из-за кратковременности их контакта с
горячим металлом не учитывается;
начальная температура гильзы есть величина постоянная.
С учетом вышеизложенного задача формулируется следующим
образом: два бесконечных цилиндрических тела, оправка и гильза, с начальной
температурой Т1, и Т2, соответственно в момент времени ф
= 0 вступают в тепловое взаимодействие. За промежуток времени ∆ф на
участке l1, равном расстоянию которое проходит гильза за время ∆ф,
происходит ее обжатие и удлинение (вытяжка). Одновременно происходит смещение
гильзы в направлении прокатки. При этом теплообмен между телами на
недеформирующемся участке происходит через воздушный (технологический) зазор, а
на деформирующемся - через слой окалины и смазки. После охлаждения оправки,
которое производится с различной интенсивностью, тепловое воздействие на него
циклически повторяется.
Решение задачи в этом случае сводится к решению системы
дифференциальных уравнений нестационарной теплопроводности для оправки и
прокатываемого металла.
Особенности контакта оправки с нагретым металлом заключаются
в изменяющихся во времени условиях их взаимодействия.
В данном случае в теле оправки передача тепла
теплопроводностью сопровождается изменением температуры, как во времени так и в
пространстве:
Т = f (х, у, z, ф), (25)
где Т - температура;
х, у, z - координаты точки;
ф - время.
Так как рассматриваемое тело имеет форму цилиндра, то
целесообразным является переход к цилиндрическим координатам:
Т= f (r, ц, z, ф), (26)
где r, ц, z - координаты точки в цилиндрических координатах.
Математическое описание процесса теплопередачи состоит из:
уравнения теплопроводности для каждого слоя материала
(оправка, хромовое покрытие, смазка):
(27)
где
- плотность;
с - удельная теплоемкость;
л - коэффициент теплопроводности; - номер соответствующего
слоя материала.
граничных условий четвертого рода на границах слоев:
(28)
граничных условий третьего рода на поверхностях раздела
«смазка - гильза»:
(29)
где
r, ц, z;
Тг- температура гильзы;
б - коэффициент теплоотдачи.
граничных условий третьего рода на поверхностях раздела
«смазка воздух»:
(30)
где Тср - температура среды (воздуха).
в случае, если оправка полая, то граничные условия третьего
рода на поверхностях раздела «внутренняя поверхность оправки - воздух»:
(31)
начальная температура всех точек считается известной.
При расчете температурного поля необходимо учитывать
деформационный разогрев, поскольку его влияние, в большинстве случаев,
значительно повышает температуру.
Фактически весь период их взаимодействия во времени можно
разделить на 4 этапа:
Первый этап: зарядка оправки в гильзу и их перемещение на
линию прокатки. На данном этапе контакт между оправкой и гильзой линейный, по
нижней образующей внутренней поверхности гильзы.
Второй этап: перемещение гильзы в процессе деформации.
Третий этап: установившийся процесс прокатки. Этап
продолжается до того момента как задний конец гильзы входит в очаг деформации
клети. Условия контакта постоянны.
Четвертый этап: уменьшение длины контакта оправки и гильзы,
связанное с выходом заднего конца гильзы из очага деформации стана.
Очаг деформации раскатного стана состоит из четырех участков:
захватный конус, пережим, участок раскатки, калибрования.Во время раскатки
металл перемещается относительно оправки в осевом направлении. Ориентировочно
считают, что гильза при раскатке на одну треть удлиняется по оправке вперед (по
ходу прокатки)и на две трети назад.
Чтобы трубы имели одинаковую толщину стенки, разница в
диаметрах одновременно работающих в комплекте оправок не должнапревышать 0,3
мм, а разница в диаметре одной оправки по её длинедопускается не более 0,2 мм.
При раскатке труб на короткой цилиндрической оправке силы
трения на пережиме будут существенно больше чем при прокатке на длинной
оправке, из этого следует что короткая оправка будет быстрее нагреваться, что в
последствии повлияет на её стойкость.
Продолжительность этапа во времени различна и зависит многих
параметров: диаметра, длины и толщины стенки прокатываемой заготовки, скорости
прокатки, скорости транспортировки к стану, возможное наличие технологических
простоев. В результате время контакта оправки с нагретым металлом примерно
составляет 30-50с,но в ряде случаев может превышать 60 секунд,скорость раскатки
равна 10-12 секунд. Начальная температура оправки составляет 100°С. Она
специально подогревается перед первым проходом. Температура гильзы составляет
1000-1100°С и зависит от процессов предшествующих данному. На следующем
промежутке времени происходит охлаждение оправки. Она контактирует с рольгангом
по которому перемещается, и осуществляется теплообмен междувалками и воздухом.
Кроме того на данном этапе происходит выравнивание
температуры по сечению.
В качестве граничных условий принимают:
граничных условий третьего рода на поверхностях раздела
«оправка - валок»:
(32)
граничных условий третьего рода на поверхностях раздела
«оправка - воздух»:
(33)
В силу малости объема оправки вклад от затрат тепла на
конвекцию и излучение не учитывается.
Тепловые потери на рабочие валки не учитываются.
Охлаждение производится в душирующей установке.
В процессе охлаждения оправка лежит на рольганге. В качестве
граничных условий принимают:
граничных условий третьего рода на поверхностях раздела
«оправка -валок»:
(34)
- граничных условий третьего рода на поверхностях раздела
«оправка - охлаждающая жидкость»:
, (35)
где
- температура охлаждающей жидкости.
Охлаждение осуществляется до тех пор, пока температура
поверхности оправки не станет равна 100°С. Оправка выдерживается некоторое
время, с целью выравнивания температуры по сечению. В это же время на нее
наносится слой смазки. Так как все это время оправка находится на рольганге, то
задача становится подобной второму этапу.
Для решения поставленной выше краевой задачи наиболее
подходящим является метод конечных разностей. Основная идея этого численного
метода заключается в том, что непрерывная область изменения пространственной
переменной 0 ≤
R заменяется совокупностью дискретно расположенных
узловых точек хо, х1,..., хn-1, хn.
При равномерном расположении этих точек в расчетной области
их координаты равны хi= iДx, где i =0,1,..., N - номер узла по
пространству, а Дх =
- шаг по пространству. Аналогично вместо
непрерывного изменения температурного поля во времени рассматривают значения
температуры в фиксированные моменты времени фm = mДф, где m =1,2,... номер момента
времени, а Дф- шаг по времени. В плоскости (х, ф)совокупность узловых точек с
координатами (хi, фm) образует прямоугольную сетку. При этом расчет
температурного поля Т(х,ф)сводится к отысканию сеточной функции
, приближенно
характеризующей температуру в узловых точках.
При замене непрерывной функции Т(х, ф)дискретной сеточной
функцией
необходимо заменить
дифференциальное уравнение теплопроводности с соответствующими краевыми
условиями, системой разностных алгебраических уравнений, связывающих значения
сеточной функции в соседних узловых точках. Эта система алгебраических
уравнений называется разностной схемой решения исходной краевой задачи.
Построение разностных схем производят обычно путем некоторого преобразования
исходной дифференциальной задачи теплопроводности. Преобразование методом
контрольного объема, заключается в составлении уравнения теплового баланса для
каждой элементарной ячейки сеточной области. Эти уравнения выводятся путем
интегрирования уравнения теплопроводности по координате и времени в пределах
элементарной ячейки, с последующей заменой получающихся интегралов
приближенными разностными выражениями.
Итак, для всех внутренних узлов сетки (i=1,2,...,N-1) можно записать
систему алгебраических разностных уравнений:
=ɑ[
]+
,(36)
=
;
=
Дифференциальное уравнение для оси симметрии (i = 0) аппроксимируем
аналогично:
бk
, (37)
или, принимая во внимание равенство
= Т1,
окончательно получим:
бk
(38)
В формулах (36) и (38) температура Т* есть некая средняя
температура на интервале времени Дф:
Т* =(1-м)
+м
, (39)
где м - коэффициент веса, учитывающий вклад температуры на (m + 1) - временном слое в значение температуры
Т*.
При этом значении м = 0 приводит к равенству Т* =, и мы имеем так
называемую явную разностную схему. Значение м =1 дает Т* =, иполучаем чисто неявную
разностную схему. При м = 0,5 разностная схема (36) и (38) называется
разностной схемой Кранка-Николсона. Значение температуры в (m + 1) -й момент времени
на внешней границе тела при граничных условиях I рода:
; (40)
Для определения
при граничных условиях II и III рода применим метод
контрольного объема (метод теплового баланса) для приграничного слоя толщиной
граничные условия II рода:
а) граничные условия II рода:
(41)
б) граничные условия III рода:
(42)
В формулах (41) и (42) температура Т* рассчитывается по
выражению 39.
Явная разностная схема для расчета температуры
использует значения
температуры в предыдущий m -й момент времени в узлах (i-1), i и (i+1), т.е.
,,
. В этом случае в формулы
(36), (38), (41) и (42) вместо температуры Т* необходимо подставить температуру
.
Выражая из разностных уравнений (36), (38), (41) и (42)
неизвестную температуру, получаем:
а) внутренняя граница i = 0:
. (43)
б) внутренние узлы i=1,2,…,N-1:
(44)
где
;
.
в) внешняя граница, i = N:
граничные условия II рода:
, (45)
где
.
граничные условия III рода:
. (46)
В формулах (43) - (46): k - коэффициент формы
тела;
- разностный критерий
Фурье;
- разностный критерий
Био.
Явная разностная схема устойчива, если
при граничных условиях I и II рода, (47)
при граничных условиях III рода. (48)
В этом случае, неявных разностных схем, при отсутствии
внутреннего источника теплоты (
, разностные уравнения (36), (38), (41) и (42)
принимают следующий вид:
а) внутренняя граница i =0:
ɑk
. (49)
б) внутренние узлы i =1,2,..., N -1:
ɑ{
[
]}. (50)
в) внешняя граница i = N:
граничные условия II рода:
, (51)
- граничные условия III рода:
. (52)
Систему алгебраических разностных уравнений (49) - (52)
удобно представить в виде:
-
+
, для i=0, 1,...,N. (53)
Выражения для коэффициентов
,
,
и свободного члена
в системе (53),
получаются методами контрольного объема и разностной аппроксимации.
Система разностных уравнений (53) представляет собой систему
(N+1) линейных
алгебраических уравнений относительно неизвестных i =0,1,..., N с трехдиагональной
матрицей коэффициентов перед неизвестными. Для решения такой системы уравнений
применяют эффективный метод прогонки.
Суть метода прогонки заключается в том, что решение системы
разностных уравнений представляют в виде:
i=0,1,…,N, (54)
где
некоторые вспомогательные коэффициенты, называемые
коэффициентами прогонки.
На каждом шаге по времени задача определения температуры
сводится сначала к расчету
по рекуррентным формулам (прямая прогонка):
=
;
=
, (55)
а затем к определению температурного поля по формуле (54)
(обратная прогонка)
Программное решение задачи. Для решения поставленной задачи
применяется компьютерная программа позволяющая автоматизировать процесс
расчетов. Это необходимо, поскольку её решение сопряжено с большим числом
расчетов. Программа создана на языке Delphi. Она позволяет проводить расчеты согласно
описанной выше методике. Скорость расчетов напрямую зависит от точности, что
справедливо для любых итерационных расчетов, чем выше точность, тем больше
времени требуется. В данном случае достаточно округлять значение температуры до
5-10 оС.
Посредством разработанной программы можно проводить расчеты для
всех типоразмеров оправок.
Таблица 7 - Исходные данные для расчета теплового поля
оправок
|
Параметр
|
Раскатной стан с длинной оправкой
|
Раскатной стан с короткой оправкой
|
|
Диаметр гильзы, мм
|
147
|
147
|
|
Толщина стенки гильзы, мм
|
28,5
|
28,5
|
|
Диаметр черновой трубы, мм
|
116
|
116
|
|
Диаметр оправки, мм
|
130
|
130
|
|
Длина оправки, мм
|
900
|
100
|
|
Материал оправки
|
35ХН2Ф
|
35ХН2Ф
|
|
Начальная температура оправки, оС
|
100
|
100
|
|
Машинное время раскатки, с
|
10
|
10
|
|
Угол подачи,оС
|
13
|
13
|
Расчеты проводились для 10 сечений по длине оправки
(длинной), которые соответствуют расстоянию0, 100, 200, 300, 400, 500, 600,
700, 800, 900 мм от наконечника, и для 12 узлов по сечению соответствующих 4
радиусам 65, 55, 45, 35 на каждую из трех контрольных точек (передний торец, в
середине, в задний торец). Такое расположение точек позволяет получить
представление о распределении температуры по всему сечению. Контакт оправки и
гильзы симметричен относительно оси Y, поэтому достаточно рассмотреть одну половину
сечения.
Результаты расчета температурного поля оправок ø130 мм в контрольных точках в зависимости от радиуса оправки, в
момент окончания прокатки приведены в таблицах8,9.
Таблица 8 - Результаты расчета температурного поля длинной
оправки
|
Радиус оправки, мм
|
Контрольные точки оправки
|
Длина оправки, мм
|
|
|
0
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
|
65
|
Передний торец
|
495
|
505
|
575
|
585
|
590
|
585
|
545
|
520
|
505
|
|
55
|
|
310
|
360
|
365
|
375
|
375
|
375
|
365
|
350
|
320
|
320
|
|
45
|
|
135
|
135
|
135
|
140
|
145
|
135
|
135
|
130
|
130
|
125
|
|
35
|
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
|
65
|
Середина оправки
|
535
|
590
|
610
|
625
|
645
|
645
|
635
|
620
|
605
|
585
|
|
55
|
|
450
|
450
|
465
|
475
|
480
|
480
|
470
|
465
|
455
|
455
|
|
45
|
|
140
|
145
|
145
|
155
|
155
|
155
|
150
|
145
|
145
|
145
|
|
35
|
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
|
65
|
Задний торец
|
475
|
480
|
485
|
560
|
570
|
585
|
565
|
535
|
515
|
500
|
|
55
|
|
285
|
310
|
315
|
345
|
355
|
355
|
345
|
330
|
315
|
315
|
|
45
|
|
125
|
130
|
135
|
140
|
140
|
140
|
135
|
130
|
125
|
125
|
|
35
|
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
Таблица 9 - Результаты расчета температурного поля короткой
оправки
|
Радиус оправки, мм
|
Контрольные точки оправки
|
Время раскатки на короткой оправке, с
|
|
|
0
|
2
|
4
|
6
|
8
|
10
|
12
|
|
На поверхности оправки
|
Под рабочими валками
|
100
|
320
|
390
|
480
|
560
|
735
|
725
|
|
55
|
|
100
|
285
|
290
|
290
|
295
|
305
|
310
|
|
45
|
|
100
|
105
|
115
|
115
|
115
|
125
|
125
|
|
35
|
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
Характер кривых нагрева подтверждает факт возникновения
неоднородности температурного поля на начальной стадии процесса раскатки.
Длинная оправка нагревается на поверхности значительно больше
чем на переднем и заднем торцах.
Нагрев характеризуется кривыми для радиусов трех точек
сечения.
Резкое увеличение оправки происходит в точке, равной радиусу
оправки - 40 мм, однако до заданной точки существенного изменения температуры
не происходит. Максимальная температура нагрева для длинной оправки равна 645
мм, а для короткой 735 мм.
Заключение
Процесс раскатки на длинной и короткой оправках приводит к
существенному увеличению температурного градиента между поверхностью и
серединой оправок.
Процесс разогрева коротких оправок, по сравнению с длинными
более интенсивней и температура поверхности составляет до 735 оС, в
то время как длинные оправки разогреваются до 645 оС.
Распределение температуры по радиусу оправки так же
существенно неоднородно, в центре она составляет 100 - 150 оС, а на
поверхности значительно выше, до 740 оС.
Температурные градиенты коротких оправок значительно выше чем
длинных, что приводит к уменьшению их износостойкости и ухудшению при работе.
Список
используемых источников
1Трубное производство: учеб./ Б.А. Романцев, А.В.
Гончарук, Н.М. Вавилкин, С.В. Самусев. - 2-е изд., испр. и доп. - М.: Изд. Дом
МИСиС, 2011. - 970 с.
Машины и агрегаты трубного производства: Учебное
пособие для вузов / А.П. Коликов, В.П. Романенко, С.В. Самусев и др. - М.: Изд.
Дом МИСиС, 1998. - 536 с.
Совершенствование производства стальных труб.
Зимовец В.Г., Кузнецов В.Ю. / Под ред. проф. док.техн. наук А.П. Коликова - М.
МИСиС 1996. 480 с.
Обработка металлов давлением: Учебник для ВУЗов /
Б.А. Романцев, А.В. Гончарук, Н.М. Вавилкин, С.В. Самусев. - М.: МИСиС, 2008,
960 с.
Технология и оборудование трубного производства:
Учебник для вузов / В.Я. Осадчий, А.С. Вавилин, В.Г. Зимовец и др. - М.:
Интернет Инжиниринг, 2001, 608 с.
Горячая прокатка и прессование труб Данилов.
Ф.А., Глейберг А.З., Балакин В.Г. - М.: Металлургия. 1972, 576 с.
Горячая прокатка труб. Матвеев Б.Н.- М.:
Металлургия, 1992, 353 с.
Совершенствование производства горячекатаных труб
/ Г.И. Гуляев, А.С. Коба, Ю.М. Миронов и др. - К.: Техника, 1985, 136 с.
Прошивная оправка. Н.М. Вавилкин, В.В. Бухмиров.
Научн. Изд.М.: МИСиС, 2000.-128 с.
Продольная прокатка труб. Данченко В.Н., Чус А.В.
- М.: Металлургия, 1984, 136 с.
Взаимодействие трубы и оправки при непрерывной
прокатке. Онищенко И.И. // Известия ВУЗов.- 1981. - №3. - С. 97-102.
Особенности кинематических параметров раскатки на
непрерывном стане Вавилкин Н.М., Сербин В.А. // Изв. ВУЗов. Черная металлургия.
- 2006. - №7. - С. 33-35.
К оценке теплового состояния длинных оправок
непрерывного стана Вавилкин. Н.М., Бухмиров В.В., Ширяев В.К., Уткин Ю.Н.,
Сербин В.А. // Изв. ВУЗов. Черная металлургия. - 2006. - №5. - С. 20-23.
Методы вычислительной математики. Г.И. Марчук.-
М., «Наука», 1988. - 608 с.
«Экономические алгоритмы численного решения
многомерного уравнения теплопроводности». Ю.Б. Радвогин. - ДАН, 2003, т. 388,
№3, 295 - 297.
Численные методы. Приклонский В.И. - МГУ.:
Физфак, 1999. - 146 с.
Численные методы. Калиткин Н.Н. - М.: Наука,
1978. - 512 с.
Численные методы. Бахвалов Н.С., Жидков Н.П.,
Кобельков Г.М.- М.: Наука, 1987 г.
Численные методы. Самарский А.А., Гулин А.В.- М.:
Наука, 1989. - 432 с.
Тепловые процессы при обработке металлов
давлением. Яловой Н.И., Тылкин М.А., Полухин П.И., Васильев Д.И. - М.: Высшая
школа, 1973. - 631 с.
Основы теплопередачи. Михеев М.А. ИЛ, 1960 г.
Журнал технической физики. Иванцов Г.П. 1937, т.
Ш, вып. 10.
Теория тепло- и массопереноса. Лыков А.В.,
Михайлов Ю.А. - Госэнергоиздат., 1963 г.
