Расчет системы водоснабжения населенного пункта и железнодорожной станции
Контрольная
работа №1
Расчет
системы водоснабжения населенного пункта и железнодорожной станции
Из подземного резервуара 1 вода насосной
станцией 2 перекачивается в водонапорную башню 3 , из которой поступает в
кольцевую водопроводную сеть 3-4-5-6-3 , снабжающую водой населенный пункт и
водопотребителей железнодорожной станции. В точке 4 кольцевой сети присоединен
тупиковый водопровод, питающий водой водоразборные колонки 7,8,9,10,11
близлежащего поселка с одноэтажной застройкой.
В точках 4,5,6 производится отбор воды
следующими потребителями:
точка 4 - пассажирское здание, краны для
заправки пассажирских вагонов;
точка 5 - локомотивное депо;
точка 6 - промышленное предприятие.
Исходные данные
Рисунок 1. Схема водоснабжения.
Кольцевая сеть
1.Площадь жилой постройки:
2.Плотность населения Р=130 чел/га
.Этажность застройки N=5 этажа.
.Степень благоустройства жилой
застройки районов n=1.
.Максимальные суточные расходы воды
следующими водопотребителями:
а) пассажирским зданием 25 м³/сут.;
б) локомотивным депо 800+162=962 м³/сут.;
в) пассажирскими вагонами:
на станции ежедневно заправляются
водой вагонов,
при норме расхода на заправку одного цельнометаллического вагона 0,72 м3/сут;
г) промышленным предприятием
2000+162= 2162 м³/сут.
. Длина водопроводных линий:
водовод 2-3: 200+162=362 м;
участки: 3-4, 5-6: м;
участки: 4-5, 6-3: м.
.Отметка земли в точках:
точка 1 - м;
точка 2 - м;
точки 3,4,5,6 - м.
. Район расположения системы
водоснабжения - центральная часть европейской части РФ.
. Норма хозяйственно- питьевого
водопотребления 0,1425 м³/сут.
Тупиковая сеть
1.Максимальные секундные расходы в
точках 7,8,9,10,11 q=2,0 л/с;
.Свободный напор в точках
7,8,9,10,11 - 10 м. вод. ст.
.Длины участков линий водопроводной
сети:
участок: 4-7: м;
7-8: м;
4.Отметка земли в точках:
точка 9: м;
точки 7,8,10,11: м.
Расчет тупиковой части сети
водопровода.
а) Определение расчетных расходов
воды на каждом участке сети:
б) Определение диаметров труб.
При определении диаметра труб
воспользуемся таблицами для гидравлического расчёта водопроводных труб
профессора Шевелёва Ф.А. [1, c. 35, таблица 3].
Экономически наивыгоднейшие диаметры
труб определяем в зависимости от расхода:
в) Выбор магистрального направления.
За магистраль принимается
трубопровод, соединяющий начальную точку тупиковой сети (точка 4) с наиболее
удаленной и высоко расположенной точкой, имеющей наибольший расход. Так как
расходы воды в точках 9,10,11 одинаковые и длины участков 8-9,7-10,8-11 равны,
то выбираем наиболее высоко расположенную точку.
Такой точкой является точка 9.
Следовательно, магистральной линией тупиковой сети является трубопровод
4-7-8-9.
г) Определение расхода и напора H4
в начальной точке тупиковой сети (точка 4).
Необходимые данные для расчета
заносим в таблицу 1:
Таблица 1.
Номер
участка
|
Расход
q, л/с
|
Диамтр
d, мм
|
Скорость
V, м/с
|
Гидравлический
уклон i
|
Длина
участка l,м
|
Потери
напора h=i*l, м
|
4-7
|
10
|
100
|
0,98
|
0,0178
|
7,40
|
7-8
|
6
|
80
|
0,85
|
0,0172
|
166
|
2,86
|
8-9
|
2
|
50
|
0,62
|
0,0163
|
116
|
1,89
|
7-10
|
2
|
50
|
0,62
|
0,0163
|
116
|
1,89
|
8-11
|
2
|
50
|
0,62
|
0,0163
|
116
|
1,89
|
Расход в точке 4: .
Напор в точке 4:
где - свободный напор в точке 9; =10 м. вод.
ст.;
- потери напора в магистральном
трубопроводе;
- потери
напора на соответствующих участках магистрали ;
z9 , z4- отметки земли
соответственно в точках 9,4.

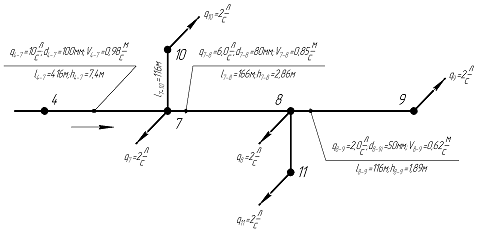

Рисунок 2. Схема тупиковой части водопроводной
сети.
Расчет кольцевой сети водопровода
а) Определение расчетных суточных расходов воды.
Расход воды на поливку улиц и зеленых насаждений
следует принимать в пределах 0,05-0,09 м3/сут на одного жителя и принимаем 0,07
м3/сут.
Вычисление суточных расходов ведем в табличной
форме.
Таблица 2.
Наименование
потребителей
|
Единица
измерения
|
Количество
потребителей
|
Норма
водопотреблений
|
Суточный
расход воды, м3
|
|
|
|
|
Среднесу-точный
|
В
сутки наибольшего водопотребления. Qмакс
|
Пассажирское
здание
|
шт.
|
1
|
25
|
25
|
25
|
Локомотивное
депо
|
шт.
|
1
|
962
|
962
|
962
|
Заправка
вагонов водой
|
шт.
|
116
|
0,72
|
83,52
|
83,52
|
Промышленное
предприятие
|
1
|
2162
|
2162
|
2162
|
Населенный
пункт
|
чел.
|
21892
|
0,1425
|
3120
|
3744
|
Поливка
улиц и зеленых насаждений
|
чел.
|
21892
|
0,07
|
1532,44
|
1838,93
|
Для расчета расхода воды в сутки
наибольшего водопотребления в м3 выбрали К=1,2,
где К - коэффициент суточной
неравномерности водопотребления, учитывающий уклад жизни населения, изменения
водопотребления по годам и дням недели и т. д. и т. п.
б) Определение расчетных секундных
расходов.
Секундный расход круглосуточно
работающих пунктов водопотребления определяется в л/с по формуле:
,
где -коэффициент часовой
неравномерности, учитывающий колебания расходов воды в течение суток;
Qсут.макс- суточный расход воды в
сутки наибольшего водопотребления м³/сут;
86400-количество секунд в сутках.
Локомотивное депо:
Промышленное здание:
Пассажирское здание:
Населенного пункта:
Расчетные секундные расходы
периодически действующих пунктов водопотребления вычисляются в л/с по формуле:
,
где Qмакс. -расход воды пунктом
водопотребления в м³
за
промежуток времени Т, ч.,
3600-количество секунд в часе.
Работа поливочных кранов- T=6ч.:
Заправка вагонов водой:
Время заправки:
в) Подготовка магистральной сети к
гидравлическому расчету.
Для расчета водопроводной сети
необходимо наметить расчетную схему подачи воды из сети потребителям.
Предварительно определяем
сосредоточенные расходы в узлах 4,5,6 кольцевой сети:
Определяем удельный расход, как
отношение суммы расходов воды на хозяйственно-питьевые нужды населения и на
поливку улиц и зеленых насаждений к длине всех участков кольцевой водопроводной
сети (л/с на 1 пог.м):
,
где: qх.п.-максимальный секундный
расход воды на хозяйственно-питьевые нужды населении, л/с;
qпол.- секундный расход на поливку
улиц и зеленых насаждений, л/с;
= 3-4+ 4-5+ 5-6+ 6-3 - сумма длин всех участков
кольцевой водопроводной сети.
Расчеты ведем в табличной форме.
Таблица 3.
Номер
участка
|
Длина
участка l, м
|
Удельный
расход qуд, л/с на 1 пог. м
|
Путевой
расход qп= qуд*l
|
3-4
|
1632
|
0,028
|
45,7
|
4-5
|
1032
|
0,028
|
28,9
|
5-6
|
0,028
|
45,7
|
6-3
|
1032
|
0,028
|
28,9
|
Проверку правильности вычисления
путевых расходов производим по формуле:
,2=65,0 +85,14;
,2 ≈ 150,14.
Далее равномерно распределенные
путевые расходы заменяют сосредоточенными расходами. Сосредоточенный расход в
каждом узле сети будет равен полусумме путевых расходов всех участков,
примыкающих к данному узлу.
qузл=0,5∑qп
Но так как в каждом узле сети
имеется еще сосредоточенный расход, то общий расход воды забираемой в узле:
qузл=qсоср+0,5∑qп
Результаты вычислений сводим в
таблицу.
Таблица 4.
Номер
узла
|
Номер
прилегающих к узлу участков
|
Сумма
путевых расходов на прилегающих
|
Сосредоточенный
расход qсоср , л/с
|
Узловой
расход qузл=qсоср+0,5∑qп
|
3
|
3-4;
3-6
|
74,6
|
-
|
37,3
|
4
|
4-3;
4-5
|
74,6
|
24,93
|
62,23
|
5
|
5-4;
5-6
|
74,6
|
13,4
|
50,7
|
6
|
6-3;
6-5
|
74,6
|
30,03
|
67,33
|
г) Определение диаметров
водопроводной сети
Задавшись направлением движения
потоков воды по отдельным участкам кольца, намечаем “точку встречи” потоков, ту
точку, вода к которой подаётся с двух противоположных направлений. Для
рассчитываемого кольца точку встречи потоков намечаем в узле 5, т.е. поток воды
в точке 3 разветвляется на две части и идёт по двум ветвям: ветви 3-4-5
(движение воды происходит по часовой стрелке) и ветви 3-6-5 (движение воды -
против часовой стрелки). В точке 5 происходит встреча потоков.
Далее определяем расчётные расходы
воды по участкам сети, исходя из условия, что суммарный приток воды к узлу со
всех направлений равен сумме расчётных расходов участков, питаемых из данного
узла, плюс расход воды, забираемый в данном узле, т.е.:
Установив в первом приближении
расходы воды на всех участках, по величине расхода и экономически
наивыгоднейшей скорости подбираем диаметры труб, определяем скорости и
гидравлические уклоны [1, c 35, таб.3.]:
Участок 3-4
q3-4=87,58 л/с; d=300 мм; l=1632
м; V=1,16 м/с; i= 0,0066;
Участок 4-5
q4-5=25,35 л/с; d=175 мм; l=1032
м; V=1,12м/с; i=0,0137;
Участок 3-6
q3-6=92,68 л/с; d=300 мм; l=1032
м; V=1,22 м/с; i=0,00732;
Участок 5-6
q5-6=25,35 л/с; d=175 мм; l=1632
м; V=1,12м/с; i=0,0137.
д) Гидравлический расчёт сети на
случай максимального водоразбора.
Гидравлический расчёт сводится к
определению потерь напора в сети. Зная расчётные расходы воды на участках,
диаметры труб и потери напора на единицу длины трубопровода i (гидравлический
уклон) вычисляем потери напора на всех участках (таб. 3).
где l― длина
расчётного участка.
Далее вычисляем потери напора на
участках:
движение воды по часовой стрелке:
- движение воды против часовой
стрелки:
Если расчётные расходы намечены
правильно, то:
∑+h3-4-5= ∑-h3-6-5, или ∆h=
h3-4+h4-5 -h3-6-h5-6=0.
В нашем случае невязка равна:
∆h= 24,909- 29,912=-5,003 м,
Чтобы увязать сеть (найти истинные
расходы по линиям) перебрасываем часть первоначально принятого расчётного
расхода из перегруженной ветви, где потери напора больше, в недогруженную.
Величину увязочного расхода определяем по формуле:
,
где ∆h― величина
невязки в кольце, м;
hn― потеря напора в n-ом участке
сети, м;
qn― расход воды на n-ом участке,
м³/с.
Для нашего случая:
∆q=0,00152 м³/с =1,52 л/с.
Перегруженной является ветвь 3-6-5,
поэтому из расхода участков 3-6 и 6-5 этот увязочный расход отнимается, а на
участках 3-46 и 4-5 - прибавляется. По вновь полученным расходам q1 определяем
гидравлический уклон i1 и потери напора:
Участок 3-4
q3-4=89,1 л/с; d=300 мм; l=1632
м; V=1,18 м/с; i= 0,00689;
Участок 4-5
q4-5=26,87 л/с; d=175 мм; l=1032
м; V=1,19м/с; i=0,0152;
Участок 3-6
q3-6=92,68 л/с; d=300 мм; l=1032
м; V=1,21 м/с; i=0,00716;
Участок 5-6
q5-6=23,83 л/с; d=175 мм; l=1632 м; V=1,06м/с; i=0,0122.
После определения h1 вычисляем вновь
невязку:
движение воды по часовой стрелке:
- движение воды против часовой
стрелки:
Невязка равна:
∆h1= 26,93- 27,1=-0,017 м ≤ 0,5 м,
что не превышает допустимую норму.

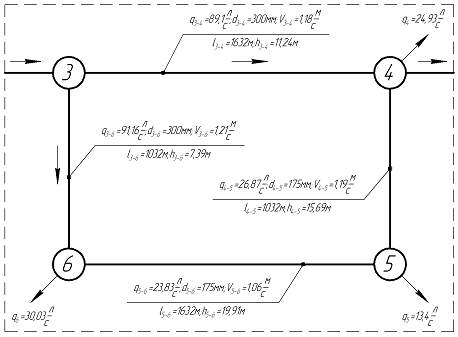

Рисунок 3. Схема кольцевой части водопроводной сети.
Можно считать гидравлический расчет кольцевой
сети законченным. Расходы на участках оставляем:-4=89,1 л/с; q4-5=26,87
л/с;-6=92,68 л/с; q5-6=23,83 л/с.
магистральный сеть гидравлический
водопровод
е) Определение высоты водонапорной башни.
Высота водонапорной башни (до низа бака)
определяется по формуле:
Hб=z+Hсв+∑h-z3,
где: z― отметка
земли в диктующей точке;
z4= z5=41 м;
Hсв― свободный
напор для потребителей в диктующей точке;
∑h- сумма потерь напора в магистрали на
пути от водонапорной башни (т. 3)до диктующей точки;
z3― отметка земли у
водонапорной башни в точке 3; z3=41м.
Диктующей точкой в кольцевой сети является та
точка, высота водонапорной башни для которой будет максимальной.
Величина свободного напора для 5 этажной
застройки:
Hсв=10+4 4=26 м.
Узел 4 снабжает водой помимо
населённого пункта, расположенного по кольцу, пассажирское здание и заправку
вагонов ещё тупиковую сеть, которая требует для нормального функционирования
напор: H4=29,15 м. Свободный напор в узле 4 для кольцевой сети H4св=26 м.
Из этих двух значений выбираем
наибольший напор H4=29,15 м. Он и будет являться свободным напором в узле.
Определяем высоту водонапорной
башни, если за диктующую точку взять узел 4, как требующий наибольшего напора.
H4б=41+29,15+11,24-41=40,39 м.
Определяем высоту водонапорной
башни, если за диктующую точку взять узел 5, как наиболее удалённый от
водонапорной башни:
H5б=41+26+7,39+19,91-41=53,3 м.
Принимаем высоту водонапорной башни
H5б=53,3 м.
ж) Гидравлический расчет напорного
водовода.
По напорному водоводу (участок 2-3)
вода перекачивается насосной станцией 2 в водонапорную башню 3. Для обеспечения
бесперебойной подачи, водовод обычно конструируют из нескольких линий (не менее
двух работающих параллельно).
Секундный расход по одной линии
определяется в л/с по формуле:
,
где Qмакс .-максимальный суточный
расход, м³/сут;
T- продолжительность работы насосов
в сутки , ч; T=22 ч.
n - число линий водовода, n=2.
Зная секундный расход и
руководствуясь экономически наивыгоднейшей скоростью по [1, c 35, таб.3.]
определяем диаметр водопровода:
dв=250 мм;в=0,007
з) Определение требуемых подачи и
напора насосов станции II подъема, подбор типа насосов.
qтр=2q=2q=255,66=111,32
л/с.
Требуемый напор насоса определяется
по формуле:
Hтр=Hг+∑h,
где: Hг- геометрическая высота
подачи воды, м.
∑h-потери напора в одной из
параллельных линий водовода.
Hг=z3+Hб+hб-z1,
где Hб=53,3 м - высота башни.
hб=5 м. - высота бака башни.
z3=41 м. - отметка земли у
водонапорной башни точка 3.
z1=16 м. - отметка уровня воды в
подземном резервуаре точка 1.г=41+53,3+5-16=83,3 м.
∑h =1,1il,
где: l- длина одной линии водовода,
l=362 м;
i- потери напор на единицу длины
водовода (гидравлический уклон), i=0,007;
1,1- коэффициент, учитывающий
величину местных сопротивлений и сопротивление всасывающей линии.
∑h =1,10,007362=2,79 м.
Требуемый напор
равен:тр=83,3+2,79=86,09 м.
Насос подбираем по [1, с.88,
приложение 1] в зависимости от требуемых расхода qтр=111,32 л/с ≈112
л/с=403,2 м³/час и напора
Hтр=86,09 м.
Насос Д630 -90 имеет максимальную
подачу 630 м³/ч., напор 90
м., мощность электродвигателя 250 кВт., частоту вращения 1480 об/мин., КПД-80
%, допустимую высоту всасывания - 6,5 м., диаметр рабочего колеса 525мм.
Произвести расчет полураздельной
системы канализации населенного пункта и железнодорожной станции. Бытовые
сточные воды от железнодорожного поселка совместно со стоками от пассажирского
здания, локомотивного депо и промышленного предприятия по канализационным
коллекторам поступает в главную насосную станцию, которая перекачивает их из
главного коллектора на канализационные очистные сооружения.
Исходные данные.

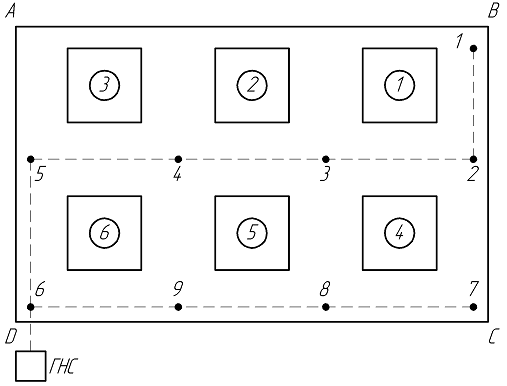

Рисунок 3. Схема канализационных
систем.
В точке 1-стоки от пассажирского
здания.
В точке 5-от локомотивного депо.
В точке 6-от промышленного
предприятия.
.Площадь жилой постройки:
2.Плотность населения Р=130 чел/га
.Этажность застройки N=5 этажа.
.Степень благоустройства жилой
застройки районов n=1.
. Максимальные суточные расходы
сточных вод от следующих объектов канализации:
а) пассажирским зданием 25 м³/сут.;
б) локомотивным депо 800+162=962 м³/сут.;
в) промышленным предприятием
2000+162= 2162 м³/сут.
. Длина участков канализационных
линий:
а) длина жилой застройки - lАВ=1632
м;
ширина жилой застройки - bВC=1032 м.
б) длина одного квартала (без учета
ширины улиц)- lК=544 м;
ширина одного квартала (без учета
ширины улиц)- bК=516 м.
в) длина участка 6-ГНС-200 м.
.Отметка земли в точках:
река - 16 м;
ГНС - 36 м;
А,Б,С,D - 41 м.
. Район расположения канализируемой
территории - центральная часть европейской части РФ.
. Глубина промерзания грунтов - 1,4
м.
. Грунты - сухие, нескальные.
. Норма хозяйственно- питьевого
водопотребления для центральной части европейской части РФ nв 0,1425 м³/сут.
Определение расчётных расходов
сточных вод.
Расчетный среднесуточный расход
бытовых сточных вод от жилых кварталов населенного пункта определяют в м³/сут по
формуле:
Qсут.ср.= nв Nр,
где Nр -расчётное число жителей,
определяемое по формуле:
Nр =PF=130168,4=21892 чел;сут.ср.=0,142521892=3120 м³/сут.
Расчетный среднесуточный расход
бытовых сточных вод определяется по формуле со всей жилой застройки:
с квартала:
где: Qкв сут.ср.= nв Nквр;
кв сут.ср.=0,14253649=520 м³/сут.
Максимальные расчетные секундные
расходы сточных вод от пассажирского здания, локомотивного депо и промышленного
предприятия определяются по формуле:
,
где Kч=2,5 для пассажирского здания,
Kч=1,4 для локомотивного депо и
промышленного предприятия.
Пассажирское здание:
Локомотивное депо:
Промышленное предприятие:
Расчёт уличных коллекторов
1-2-3-4-5-6-ГНС и 7-8-9-6 представлены в таблице 1.
Наименьшая глубина заложения
начального участка канализационной сети принимается на основании опыта
эксплуатации сетей в данном районе с учётом глубины промерзания грунтов.
Глубина промерзания для центральной части европейской территории РФ - 1,4 м.,
минимальную глубину заложения лотка трубы допускается принимать для труб
диаметром до 500 мм на 0,3 м меньше глубины промерзания грунтов. Следовательно,
глубина заложения начала трубы на участках 1-2 равна 1,4-0,3=1,1 м, т.е.
отметка начала лотка трубы: 41-1,1=39,9 м. (графа 24), конец лотка трубы будет
на величину падения трубы м ниже, т.
е. будет находиться на отметке 37,32 м (графа 25). Чтобы получить отметки
шелыги трубы в начале участка 39,9+0,2=40,1 метр. Отметка шелыги трубы в конце
участка будет равна: 40,1-2,58=37,52 м.
Отметка шелыги трубы в конце участка
1-2 будет отметкой шелыги трубы в начале участка 2-3, а в конце участка 2-3
отметка шелыги будет на величину м (графа 16) меньше, т.е.
37,52-2,176=35,34 м- эта же отметка должна быть начальной отметкой участка 3-4,
но учитывая, что заглубление точки 3 - 5,906 м, в точке 3 следует
запроектировать насосную станцию перекачки, так как заглубление канализационной
сети больше чем на 7-8 метров экономически невыгодно. Насос, установленный в
точке 3, будет качать сточную жидкость на отметку 39,9 м, т.е. отметку
наименьшей глубины заложения труб с учетом промерзания грунта. Эта отметка
служит началом участка 3-4. Отметка начала шелыги трубы участка 3-4- 40,2 м.
Отметка конца шелыги трубы на этом участке находится как разность отметки
начала и падения трубы м, т.е.
40,2-2,448=37,75 м и т.д.
Аналогично рассчитываем коллектор
7-8-9-6. Однако заглубление канализационной трубы в конце участка 9-6
получилось 6,892 м, это меньше, чем заглубление конца участка 5-6, равное 7,289
м, на 0,406 метра, поэтому в точке 6 устраивается перепадной колодец.
При расчете ответвления 1-6 на
участках 3-4 и 4-5 при одинаковых диаметрах d=0,3 м глубина потока
увеличивается: на участке 3-4 глубина потока h=0,14 м, на участке 4-5- глубина
потока h=0,18 м, так как по длине потока увеличивается расход: на участке 3-4
расход qc.макс=25,53 л/с, на участке 4-5- qc.макс=35,76 л/с, т.е при переходе с
участка 3-4 на участок 4-5 глубина потока увеличилась на 4 см (0,18-0,14=0,04
м). Поэтому при сопряжении труб по шелыги в данном случае в колодцах образуется
подпор, при котором поверхность воды в отводящем русле (участок 4-5) будет на 4
см выше поверхности воды в подводящей трубе (участок 3-4), что не желательно.
Поэтому в данном случае сопряжение труб на границах участков 3-4 и 4-5 делаем
по поверхности воды. Вследствие чего отметку шелыги трубы в начале участка 4-5
принимаем на 4 см ниже отметки шелыги в конце участка 3-4, т.е. вместо отметки
37,75 м (сопряжение по шелыге) будет отметка 37,71 м, а конец трубы 4-5 будет
иметь отметку 35,81 м вместо 35,85 м при сопряжении по шелыге.
При расчете ответвления 7-6 на
участках 8-9 и 9-6 при одинаковых диаметрах d=0,35 м глубина потока
увеличивается: на участке 8-9 глубина потока h=0,18 м, на участке 9-6- глубина
потока h=0,21 м, так как по длине потока увеличивается расход: на участке 8-9
расход qc.макс=40,39 л/с, на участке 9-6- qc.макс=50,63 л/с, т.е при переходе с
участка 8-9 на участок 9-6 глубина потока увеличилась на 3 см (0,21-0,18=0,03
м). Вследствие чего отметку шелыги трубы в начале участка 9-6 принимаем на 3 см
ниже отметки шелыги в конце участка 8-9, т.е. вместо отметки 36,12 м
(сопряжение по шелыге) будет отметка 36,09 м, а конец трубы 9-6 будет иметь
отметку 34,46 м вместо 34,49 м при сопряжении по шелыге.
Аналогичные изменения вносятся в
отметку лотка трубы и глубину заложения лотка трубы.
Продольный профиль канализационной
сети 1-2-3-4-5-6-ГНС представлен на рис.4.

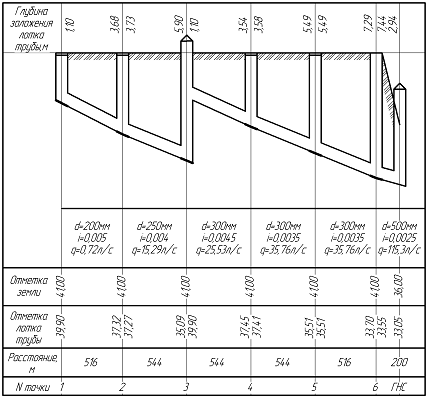

Рисунок 4. Продольный профиль
канализационной сети 1-2-3-4-5-6-ГНС.
Продольный профиль канализационной
сети 7-8-9-6-ГНС представлен на рис.5.

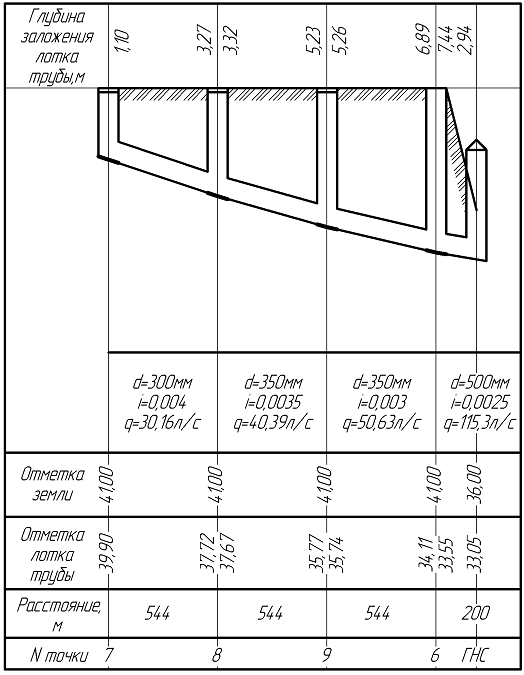

Рисунок 5. Продольный профиль
канализационной сети 7-8-9-6-ГНС.
После вычислений расчетных расходов
подбираем насосы.
В точке 3, для перекачивания,
согласно расходу на участке 2-3
q=15,29×3600/1000 ≈ 56
м³/ч,
принимаем насос ФГ 57,7/9,5:
подача 31-86 м³/ч.;
напор 12-8 м.;
мощность электродвигателя - 4 кВт;
частота вращения - 1450 об/мин.;
КПД - 61 %;
допустимая высота всасывания - 8,8
м.;
диметр рабочего колеса -192 мм.
Для ГНС принимаем насос согласно
производительности:=115,3×3600/1000
≈ 416
м³/ч,
принимаем насос ФГ450/22,5:
подача 238 - 684 м³/ч;
напор 28-18 м.;
мощность электродвигателя - 75 кВт;
частота вращения - 960 об/мин.;
КПД - 65 %;
допустимая высота всасывания - 7,5
м.;
диметр рабочего колеса - 435 мм.
Список литературы
Водоснабжение
и водоотведение. Рабочая программа и задание на контрольные работы №1, 2 с
методическими указаниями и примерами расчётов для студентов IV курса. РГОТУПС,
Москва- 2002.
Дикаревский
В.С. Водоснабжение и водоотведение на железнодорожном транспорте. - М:
Транспорт, 1999.
Береза
А.И., Коробов Ю.И., Водоснабжение на железнодорожном транспорте. -М: Транспорт,
1991.
Дикаревский
В.С., Караваев И.И. Водоохранные сооружения на железнодорожном транспорте. -М:
Транспорт, 1986.
Фёдоров
Н.Ф. Канализационные сети. Примеры расчёта. -М: Стройиздат. 1985.
СНиП
2.04.02-84. Водоснабжение. Наружные сети и сооружения. Госстрой СССР.-М:
Стройиздат, 1985.
СНиП
2.04.03-85.Канализация. Наружные сети и сооружения. Госстрой СССР.-М:
Стройиздат, 1986.
Калицун
В.И., Кедров В.С. и др. Водоснабжение и канализация. Учебник для вузов.-М:
Стройиздат, 2000.
