В наше время энергетика становится главным движущим сегментом мирового экономического развития. От развития этой сферы зависит достаток жителей на планете. Во всех государствах на Земле наблюдается тенденция стабильного роста уровня энергопотребления. В мировых размерах большая часть энергии происходит благодаря необходимым ископаемым для энергоносителей. Всего лишь небольшая доля приходится на альтернативные энергоносители. Чтобы стимулировать сбережение энергии и увеличить эффективность энергоисточников, многие страны принимают необходимые акты на законодательном уровне и осуществляют энергетический аудит.

Существует несколько различных определений энергетического аудита. Например:

Энергетический аудит - это вид деятельности, направленный на уменьшение потребления энергетических ресурсов субъектами хозяйствование за счет повышения эффективности их использования.

Энергетический аудит - это техническое инспектирование, энергогенерирование и энергопотребление предприятия с целью определения возможности экономии энергии и предоставление помощи предприятию в осуществлении мероприятий, которые обеспечивают экономию энергоресурсов на практике.

Энергетический аудит - это обследование предприятия с целью сбора информации об источниках энергии, ее удельном потреблении на единицу выпускаемой продукции, разработка рекомендаций и технических решений по снижению энергетических затрат.

К настоящему времени получил широкое распространение термин "энергоаудит", под которым понимается систематическое обследование и анализ энергетических потоков здания, процесса или системы, направленные на получение картины энергопотребления исследуемой системы и определяющих его факторов.

Но наиболее полное, по моему мнению, это определение в котором, под энергетическим аудитом понимается обследование предприятий, организаций и отдельных производств по их инициативе с целью определения возможностей экономии потребляемой энергии и помощи предприятию в осуществлении экономии на практике путем внедрения механизмов энергетической эффективности, а так же с целью внедрения на предприятии системы энергетического менеджмента.

В наиболее общем смысле аудит представляет собой оценку лица, организации, системы, процесса, проекта или вида продукции. Аудиты осуществляются для оценки надежности и достоверности информации, а также оценки внутренних систем управления.

Главной целью энергетического аудита является поиск возможностей энергосбережения и помощи субъектам хозяйствования в определении направлений эффективного энергоиспользования.

Предметом энергетического аудита является система обследования потребления топлива и энергии, анализа и выдачи рекомендаций по эффективному использованию энергоресурсов.

Объектом энергетического аудита может быть любое предприятие, энергетическая установка, здание, агрегат, потребляющий или вырабатывающий энергию.

Энергетический аудит предназначен для решения таких главных задач:

·        Обследование состояния использование энергетических ресурсов на объекте (выявление источников нерациональных энергозатрат и неоправданных потерь энергии);

·        Определение показателей энергетической эффективности,

·        Разработка целевой, комплексной программы энергосбережения

·        Определение потенциала сбережения энергии (финансовая оценка энергосберегающих мероприятий).

Философия энергоаудита основывается на следующих основных посылках:

. Энергоаудиторы должны обнаруживать факты, а не просто фиксировать ошибки;

. Энергетические аудиты не должны проводиться скрытно (секретно).

Основываясь на Федеральном законе № 261 провести энергетическое обследование в первую очередь должны:

1.      наделенные правами юридических лиц государственные органы власти и органы местного самоуправления;

2.      предприятия и организации в деятельности которых участвует государство или органы муниципального образования;

.        предприятия и организации, осуществляющие транспортировку и (или) производство: природного газа, воды, тепловой энергии, добычу природного газа, угля, электрической энергии, нефти, производство нефтепродуктов, переработку природного газа и нефти транспортировку нефти и нефтепродуктов;

.        предприятия и организации, осуществляющие регулируемые виды деятельности;

.        предприятия и организации траты, которых на потребление энергетических ресурсов превышают десять миллионов рублей за календарный год;

.        предприятия и организации, осуществляющие мероприятия в области энергосбережения, финансируемые полностью или частично из бюджета РФ.

Энергетический аудит проводится энергосервисными компаниями или независимыми экспертами (энергоаудиторами), которые уполномочены субъектами хозяйствования на его проведение. Энергоаудитором может быть человек, который получил профессиональную подготовку и имеет соответствующий документ. Эффективность и полнота энергетического обследования зависят от квалификации и опыта энергоаудитора.

Работы по энергоаудиту выполняют:

аудит энергопотребление энергетический

Территориальные органы Госэнергонадзора - идеальный вариант, если нужно дёшево и быстро оформить энергетический паспорт.

Фирмы, торгующие энергосберегающим оборудованием - быстро и недорого проведут поверхностное обследование и навяжут внедрение их оборудования.

Инжиниринговые компании - часто проводят обследования с условием их участия во внедрении разработанных мероприятий.

Организации по наладке - долго и дорого будут проводить детальные измерения и всесторонние испытания.

Организации при технических ВУЗах и НИИ - отличаются нестандартным подходом, предложат недорогие и эффективные мероприятия, но не программу.

Эти работы могут выполнить специалисты предприятия. Ничто не заменит их знания и опыт работы на существующем объекте. Но у них множество других важных и повседневных забот. Им сложно взглянуть на свою работу со стороны и критически. Множество мест, где опытный аудитор определит нерациональное использование ресурсов, для них - обычная практика. Однако один-два опытных аудитора помогут разработать качественную программу и оформят результаты обследования. Выдать энергетический паспорт имеет право только организация - энергоаудитор.

После определения целей и задачей аудита, необходимо определить уровень аудиторского риска. Аудиторский риск - риск, который берет на себя аудитор, давая заключение о полной достоверности данных внешней отчетности, в то время как там возможны ошибки и пропуски, не попавшие в поле зрения аудитора.

Существуют два основных метода оценки аудиторского риска:

.        оценочный интуитивный, наиболее широко применяющийся в настоящее время российскими аудиторскими фирмами, заключается в том, что аудиторы исходя из собственного опыта и знания клиента определяют аудиторский риск на основании отчетности в целом или отдельных групп операций как высокий, вероятный и маловероятный и используют эту оценку в планировании аудита;

2.      количественный метод предполагает количественный расчет многочисленных моделей аудиторского риска будет.

Энергетический аудит может быть:

предварительным и подробным;

простым или сложным;

разовым, периодическим или перманентным (непрерывно продолжающийся, постоянный).

Различные модели энергоаудита могут быть разделены на два основных типа в соответствии со своими задачами:

. Диагностические модели аудита.

. Аналитические модели.

В пределах каждого из двух типов существует ряд моделей, различающихся предметом и степенью детальности аудита. На практике может быть подобрана конкретная модель аудита, наилучшим образом отвечающая потребностям ситуации.

Существуют определенные стандарты энергоаудита, разработанные, как правило, внутри аудиторских компаний или схем повышения энергоэффективности. Недавно был разработан первый национальный стандарт энергоаудита, содержащий, в частности:

методику проведения энергетической диагностики;

общие задачи, а также принципы энергоаудита, в т. ч. объективность, независимость и прозрачность;

рекомендации по обеспечению высокого качества аудита.

С точки зрения оператора, преимуществом использования стандартов является то, что они предлагают определенную методологию аудита, создают основу для ведения диалога, позволяют экономить время и содержат образцы итоговой документации аудита (списки оборудования, энергетические балансы, план мониторинга и т.д.).

Особой разновидностью аудита является инвестиционный аудит, целью которого является оценка предлагаемых вариантов инвестиций в повышение энергоэффективности. Одной из важнейших особенностей этого вида аудита является оценка погрешностей прогнозов энергосбережения в результате предлагаемых инвестиций. Если компания предполагает инвестировать в повышение энергоэффективности, например, 1 млн. евро, она должна знать риски, относящиеся к ожидаемым объемам энергосбережения, а также методы минимизации этих рисков (риски могут быть связаны, например, с погрешностями вычислений и различными факторами неопределенности).

Как и финансовые аудиты, энергоаудиты могут выполняться сотрудниками самой организации или привлеченными внешними консультантами в зависимости от задач аудита, сложности предмета и наличия необходимых ресурсов. Некоторые малые и средние предприятия могут не располагать необходимым собственным опытом и прибегать к услугам внешних консультантов (в особенности, если услуги консультантов для таких предприятий субсидируются в рамках инициатив по повышению энергоэффективности). Крупные энергопотребляющие организации или подразделения могут использовать для этих целей собственных сотрудников, но могут и прибегать к услугам внешних консультантов для проведения дополнительных или разовых аудитов, а также использовать временные группы, укомплектованные сотрудниками других подразделений или предприятий компании.

. Диагностические модели аудита

Основной целью аудитов этого типа является выявление областей, в которых существует (или может существовать) потенциал энергосбережения, а также предложение наиболее очевидных мер по энергосбережению. Задачи такого аудита не включают подробного анализа возможного экономического эффекта, а также тщательной проработки предлагаемых мер. Поэтому перед принятием любых действий по итогам аудита данного типа необходим дополнительный анализ этих действий.

Аудит диагностического типа является оптимальным выбором в условиях, когда необходимо провести обследование и анализ крупного производства за короткий промежуток времени. Как правило, аудит такого типа не требует значительных финансовых и временных затрат. Возможно, диагностический аудит сам по себе не принесет значительной отдачи оператору, поскольку по его итогам не будет предложено проработанного плана мероприятий, но, как правило, такой аудит позволяет наметить ключевые области для дальнейшего исследования. Существует две основных разновидности диагностических аудитов:

обзорный энергоаудит;

предварительный энергоаудит.

Обзорный энергоаудит уместен в условиях малых и средних промышленных предприятий, где производственный процесс не отличается высокой сложностью с точки зрения потоков первичной и вторичной энергии, взаимосвязи процессов, возможностей рекуперации низко потенциального тепла и т.д.

Результатами обзорного энергоаудита являются общий обзор энергопотребления объекта, а также рекомендации по наиболее очевидным мерам энергосбережения и областям, требующим дополнительного исследования (организации дополнительных аудитов "второго уровня").

Диагностический энергоаудит, выполняемый в условиях крупного предприятия, часто называют предварительным энергоаудитом или предварительной оценкой. Как правило, аудиты такого рода проводятся на крупных промышленных предприятиях. Хотя основные цели предварительного и обзорного энергоаудита совпадают, масштаб, и характер производства требуют применения иных подходов.

Основная работа в рамках предварительного энергоаудита сосредоточена на получении четкой картины энергопотребления предприятия в настоящий момент, а также определении областей, в которых имеет место значительное энергопотребление. По результатам аудита этого типа могут также предлагаться возможные меры по энергосбережению и отмечаться области, в которых целесообразно проведение более детальных аудитов "второго уровня", вместе с приоритетными задачами для этих аудитов.

Как правило, предварительный энергоаудит выполняется группой экспертов. При этом успешное его проведение требует глубокого понимания как методик аудита, так и конкретного производственного процесса, поэтому предварительный энергоаудит всегда требует активного содействия со стороны технического персонала предприятия.

. Аналитические модели аудита

Результатом энергоаудита аналитического типа является подробная спецификация мер по повышению энергоэффективности, дающая клиенту информацию, достаточную для принятия решений. Аудиты этого типа требуют большего объема финансовых затрат и усилий, и занимают больше времени, однако позволяют выработать конкретные предложения по энергосбережению. Результаты аудита позволяют оператору оценить существующий потенциал энергосбережения и возможные меры, не прибегая к дополнительным исследованиям.

Существуют две основных разновидности аналитического энергоаудита:

выборочный энергоаудит, при котором аудитор имеет возможность самостоятельно выбрать приоритетные области;

целевой энергоаудит, при котором приоритеты определяются оператором. Целевой аудит может быть:

энергоаудитом конкретной системы;

полным (комплексным) энергоаудитом.

Выборочный энергоаудит сосредоточен на возможностях для значительного энергосбережения и не уделяет существенного внимания областям, в которых потенциал энергосбережения невелик. Эта модель аудита отличается очень высокой экономической эффективностью в случае привлечения опытных аудиторов, способных правильно определить приоритетные области. Однако при недостатке квалификации такой аудит может свестись к "снятию сливок" - анализу наиболее очевидных мер. Всегда существует риск того, что после выявления нескольких значительных возможностей для энергосбережения не будет уделено должного внимания анализу дальнейшего потенциала.

Программа целевого энергоаудита определяется подробными инструкциями заказчика, т.е. большинство областей и систем, которым будет уделено приоритетное внимание аудиторов, известно заранее. Инструкции заказчика могут подразумевать исключение из программы аудита определенных областей, например, по тем причинам, что они менее значимы с точки зрения энергозатрат, или имеющийся в них потенциал энергосбережения может быть легко реализован.

Как правило, результатами целевого энергоаудита являются детальная разбивка энергопотребления по конкретным потребителям, а также подробные расчеты по возможностям для энергосбережения и необходимым инвестициям. Если инструкции заказчика являются адекватными, по итогам аудита может быть подготовлен стандартный отчет.

С точки зрения заказчика (компании-оператора) всегда существует риск того, что в отсутствие надлежащего контроля качества характер целевого аудита будет постепенно смещаться в сторону аудита выборочного, поскольку последний оставляет аудиторам больше свободы действий и часто требует от них меньших усилий.

Простейшим примером целевого энергоаудита является аудит конкретной системы. Для этого вида аудита характерна ограниченность предмета (отдельной системы, процесса или определенного оборудования) в сочетании с детальностью его анализа. Преимущество этого вида аудита состоит в том, что он позволяет привлечь специалистов по конкретной системе, и это может оказаться более продуктивным, чем обращение к аудиторам широкого профиля.

Результатами подобного энергоаудита являются подробная характеристика исследованной системы, перечень возможных мер по повышению энергоэффективности системы и, возможно, анализ экономической эффективности этих мер.

Разумным подходом является сочетание этого вида аудита с более широкими походами, например, проведение предварительного аудита всего предприятия с последующим энергоаудитом отдельных систем, для которых в ходе предварительного аудита был выявлен значительный потенциал энергосбережения.

Во многих случаях энергоаудит отдельной системы позволяет выявить более высокий относительный потенциал энергосбережения (по отношению к общему энергопотреблению соответствующей системы). Однако проблема состоит в том, что при рассмотрении отдельной системы существует риск "местной оптимизации", которая не будет наилучшим вариантом с точки зрения энергоэффективности предприятия в целом. Например, при анализе изолированной системы охлаждения или обеспечения сжатым воздухом невозможно оценить возможности для рекуперации тепла, поскольку в контексте отдельной системы неизвестно, каковы наиболее эффективные способы использования тепловой энергии на предприятии. Энергетические системы редко независимы друг от друга - как правило, они взаимосвязаны в той или иной степени.

Полный (комплексный) энергоаудит представляет собой наиболее широкую форму целевого аудита. Он охватывает практически все энергопотребление предприятия, включая механические и электрические системы, все энергопотребляющие основные и вспомогательные технологические процессы и т.д. Из рассмотрения могут быть исключены некоторые несущественные системы, вклад которых в общее энергопотребление заведомо мал (например, электрические ворота).

Отличие полного энергоаудита от других разновидностей целевого аудита состоит в том, что последние могут оставлять вне рассмотрения некоторые заранее определенные области энергопотребления предприятия, в то время как полный аудит охватывает энергопотребление практически полностью (возможно, за некоторыми незначительными исключениями).

Первым этапом полного аудита является подробная разбивка общего энергопотребления по конкретным подразделениям и системам. В материалах такого аудита содержатся определенные выводы по всем системам, входящим в заранее определенную область аудита, независимо от их потенциала энергосбережения. В ходе аудита выявляются все существенные возможности повышения энергоэффективности; для них выполняются подробные расчеты ожидаемого объема энергосбережения и необходимых инвестиций.

Тип и оптимальная периодичность энергоаудита определяются особенностями конкретного предприятия. Как правило, потребностям малых и средних предприятий лучше всего отвечает обзорный аудит.

Первый энергоаудит может быть выполнен для начальной оценки состояния энергоэффективности определенной установки или системы. Последующие аудиты должны проводиться после значительных модификаций установки, способных повлиять на объемы производства и/или потребления энергии, существенного изменения характеристик производственного процесса и т.д. Этот подход подразумевает, что все аудиты являются полными (комплексными). Однако и в отсутствие существенных изменений следует проводить периодические аудиты с тем, чтобы убедиться в отсутствии постепенного снижения энергоэффективности производства.

Другой подход подразумевает проведение начального энергоаудита предварительного типа, в ходе которого выявляются области для более детального аудита. График аудитов этих областей составляется исходя из таких факторов, как предполагаемая легкость внедрения методов повышения энергоэффективности, потребностей в капитальных затратах и т.д. При этом конкретная система может становиться предметом детального аудита лишь изредка, но в пределах установки могут осуществляться регулярные аудиты различных систем.

Оборудование (приборы) для проведения энергоаудита - это комплекс средств измерений, которые должны удовлетворять определенным требованиям. Основные требования к приборам для энергоаудита:

·              при измерении режима электрических цепей - отсутствие влияния на работу исследуемых электрических цепей;

·              портативность - вес не более 15 кг, исполнение в защищенном корпусе или наличие защитного чехла;

·              автономность - наличие встроенного источника питания, обеспечивающего несколько часов работы;

·              возможность регистрации данных - наличие внутреннего запоминающего устройства или, в крайнем случае, унифицированного выхода для подключения внешнего запоминающего устройства;

·              связь с компьютером - наличие порта и программного обеспечения для передачи данных на ПК;

·              наличие действующего свидетельства о калибровке или свидетельства о поверке.

Для проведения инструментального энергетического обследования минимальный набор оборудования должен включать в себя приборы для следующих измерений:

·              показателей качества электроэнергии;

·              расхода жидкости;

·              расхода теплового потока;

·              температуры (контактное измерение);

·              температуры (бесконтактное визуальное ИК измерения);

·              обнаружение течи;

Основные этапы энергетического аудита:этап. Получение информации об объекте энергоаудита

·        Сбор первичных данных о потреблении топлива, воды и электроэнергии за предыдущий и текущий годы. Это дает возможность судить о направлениях в использовании топлива и энергии, определить тенденции в использовании топливно-энергетических ресурсов, что является базой для определения технико-экономических показателей по объекту в целом.

·        Анализ структуры энергопотребления. Это позволяет определить структуру энергоиспользования по объекту. Анализ структуры позволяет сформулировать стратегию энергоиспользования на перспективу.

·        Анализ структуры затрат на энергию. Анализ долевых затрат различных видов энергии в общих затратах позволяет наметить предварительное направление энергетического аудита, обратив внимание на виды энергии с наибольшими долевыми затратами.

·        Определение расхода энергоносителей на единицу выпускаемой продукции по предприятию и отдельным подразделениям. Это позволяет оценить удельный расход энергии на единицу выпускаемой продукции основного и вспомогательных производств в сравнении с аналогичными передовыми производствами, позволяет оценить долю стоимости энергоносителей в себестоимости продукции.

II этап. Изучение топливно-энергетических потоков по объекту в целом и отдельным подразделениям

·        Изучение схемы технологического производства основного и процессов. В состав схемы входит исходная сырьевая база, последовательность отдельных технологических операций, их взаимосвязь для получения основной и вспомогательной продукции. Схема необходима для последующего учета на каждом уровне энергетических ресурсов и дальнейшей оценки правильности принятых технологических операций.

·        Составление схемы потребления энергетических ресурсов объектом. На технологическую схему наносятся места потребления и передачи на разные уровни схемы различных топливно-энергетических ресурсов.

·        Составление карты и пользования энергетических ресурсов. Карта использования энергетических ресурсов представляет собой нанесение на план объекта в соответствующем масштабе потребление различных видов энергии по отдельным подразделениям. Позволяет оценить транспортные потоки разных видов энергии и оценить наиболее энергоемкие подразделения.

·        Составление баланса предприятия по отдельным видам энергоресурсов. Баланс по отдельным энергоресурсам объекта позволяет в целом оценить эффективность использования различных энергоносителей, акцентировать внимание на отдельных потребителях энергии для углубленного их изучения.

·        Составление топливно-энергетического баланса предприятия. Топливно-энергетический баланс объекта является основной для оценки правильности выбора энергоносителей, прогнозной оценки потребления энергоносителей.

·        Выявление наиболее энергоемких потребителей и сбор данных по ним. Определение наиболее энергоемких потребителей объекта, для которых устанавливаются как исходные данные каталожного характера, схемы энергоиспользования, а так же определяются с помощью соответствующих измерений режимные параметры их работы для последующей оценки эффективности использования энергоносителей.

·        Определение удельных норм потребления энергии по отдельным потребителям. Удельные нормы потребления энергии по отдельным потребителям и объекту в целом дают возможность сравнения с аналогичными нормами высокопроизводительных производств, и выявить отдельные потребители с низкими нормами для дальнейшего обследования.

·        Составление энергетического баланса по отдельным энергоемким потребителям. Энергетический баланс по отдельным энергоемким потребителям позволяет оценить эффективность использования при различных видах энергии, выявить участки нерационального использования энергии, наметить пути экономии энергии.

ІІІ этап. Анализ эффективности использования топливно-энергетических ресурсов объектом

·        Анализ эффективности использования отдельных технологических процессов. На основании анализа дается заключение в правильности принятых в условиях действующего объекта отдельных технологических решений или о замене некоторых из них на более прогрессивные, при этом определяются затраты на изменение технологии и дается заключение о целесообразности инвестиций.

·        Анализ эффективности использования топливно-энергетических ресурсов подразделениями объекта. На основании анализа дается заключение о целесообразности использования того или иного энергоносителя на различных уровнях технологического процесса в подразделениях объекта, в случае замены энергоносителя дается соответствующее технико-экономическое обоснование. Особое внимание должно быть уделено также вопросам транспорта энергоносителей в условиях объекта. Это касается в первую очередь сети теплоснабжения и пневматической сети. Также должно быть уделено внимание специфическим вопросам, например, обоснования использования того, или иного вида тарифа на электроэнергию в условиях объекта.

·        Анализ энергоиспользования отдельными потребителями. Данный подраздел является наиболее объемным, и большинство организаций, проводящих энергетический аудит, ограничиваются лишь рассмотрением данного вопроса, при этом рассмотрение ведется не всесторонне, а при ограниченном времени энергоаудита принимаются к рассмотрению лишь те потребители энергии, которые дают явно видимый эффект.

·        Определение сверх нормативных потерь топлива и энергии.

·        Определение приоритетов для углубленного энергетического аудита. На отдельных объектах имеют место специфические энергопотребители, эффективность работы которых сложно определить без дополнительного энергетического аудита. Дополнительный энергетический аудит включает специальные обследования с использованием специфического измерительного оборудования или проведения научных исследований. Что касается специфических энергопотребителей, то к ним можно отнести холодильные, компрессорные установки, электрические печи нагрева и др. Исследовательские разработки проводятся при решении специфических вопросов, отмеченных в договоре на энергетический аудит.

IV этап. Углубленный энергетический аудит отдельных технологических процессов и энергопотребителей.

·        Проведение дополнительных замеров промежуточных параметров и определения рабочих режимов;

·        Выявление эффективности работы потребителей;

·        Решение специфических вопросов по договоренности с руководством.

V этап. Подведение итогов энергетического аудита

·        Разработка энергосберегающих мероприятий;

·        Технико-экономический анализ эффективности внедрения мероприятий;

·        Сравнительный анализ полученных результатов;

·        Выбор новых приоритетов и постановки задач на дальнейшее снижение энергоемкости продукции и потребления энергоресурсов;

·        Составление отчета по энергетическому аудиту.

Энергопользователь, получает отчёт по энергоаудиту и может самостоятельно решать следующие проблемы:

·        Определить, как потребляется энергия внутри объекта, и сформулировать приоритеты по перечню энергосберегающих рекомендаций.

·        Сравнить энергопотребление на данном объекте с величинами потребления энергии на других аналогичных объектах, определяя, таким образом, объект как "плохой" или "хороший" потребитель энергии.

·        Показать необходимость инвестиций для приобретения и освоения нового более экономичного оборудования.

·        Обосновать предложенный проект, который не был бы утверждён без поддержки внешнего консультанта.

Несмотря на то, что много методик существенным образом отличаются, общий порядок проведения энергетического обследования предприятия можно описать следующим образом.

1.      Энергоаудит системы электроснабжения и электропотребления. Он включает в себя: анализ схем электроснабжения, анализ режимов работы трансформаторных подстанций и системы регулирования, обследование основного электропотребляющего оборудования, обследование системы освещения, электробаланс и оценка потерь в системе электроснабжения.

2.      Анализ режимов работы систем водоснабжения и водоотвода.

.        Энергоаудит теплотехнического оборудования. Анализ тепловых схем. Аудит котельных. Обследование систем отопления и ГВС Анализ режимов работы теплопотребляющего и теплоутилизационного технологического оборудования. Тепловой баланс.

4.      Обследование компрессорного оборудования, системы разведения и потребления сжатых газов.

.        Анализ режимов работы холодильного оборудования. Основная ценность этой части работы состоит в разработке энергетических балансов, которые разрешают детализировать энергетические потоки по цехам и подразделениям предприятия, а также дать количественную оценку энергетическим потерям и указать участки и причины их возникновения

Итоговым документом энергоаудита является отчет, который содержит итоги изучения состояния потребление энергии и энергоносителей на объекте, описание объекта и рекомендации с эффективного энергопотребления. Энергоаудит, как правило, выражает потребление в энергетических и денежных единицах и отражает всю информацию как в таблицах (например, таблица общего количества закупленного топлива) так и в графической форме. Кроме того, энергоаудит рассматривает "коэффициенты стоимости топлива”, с помощью которых сравнивается количество фактически потреблённого топлива на объекте с принятыми нормативами.

Типичный отчёт по энергоаудиту состоит из трёх основных разделов:

Описание завода и зданий

·        Существующие установки и оборудование.

·        Режим работы оборудования.

·        Оценка эффективности производства.

Проведение энергоаудита

·        Измерение потребления энергии.

·        Анализ информации в табличной и графической формах.

·        Комментарии по количеству и стоимости потреблённой энергии.

Рекомендации по энергосбережению

·        Общее описание предложенных рекомендаций.

·        Объяснение того, как предложенные действия помогут сэкономить энергию.

·        Технико-экономическая оценка предложенных рекомендаций.

Цель вводного раздела - информировать читателя о подготовке и ходе исследования на объекте, а также об ожидаемых результатах. Введение также должно описывать методику проведения аудита и параметры отчёта (а именно, подчеркнуть или преуменьшить особенности энергопотребления).

Введение обычно охватывает следующие пункты:

Реализация отчёта по энергоаудиту (отчёт реализуется компанией/консорциумом, которые готовят отчёт, которые производят проверку на объекте)

Обоснование проекта (является ли данный проект одним из нескольких проектов для различных подразделений компании? Является ли он частью новой кампании энергоменеджмента?)

Цели проекта (выявить потенциальные энергосбережения)

Параметры отчёта (намеревается ли отчёт подчеркнуть особые аспекты энергопотребления либо исключить определённые типы энергопотребления, так как они являются частью отдельного исследования?)

Методы проведения проверки (использование измерителей, визуальное изучение оборудования, анализ сложившихся с течением времени энергетических данных).

Заключения по менеджменту объясняют ситуацию прошедших периодов, выявленную аудитом, и определяет важные пункты, касающиеся использования энергии. Заключение должно направлять менеджмент по рекомендованному курсу действий, призванных улучшить эффективность использования энергии на объекте, а также освещать выгоды и последствия, к которым может привести экономия. Кроме того, данный раздел должен быть написан понятно и кратко, обходя чрезмерное употребление технической лексики.

Заключение по менеджменту обычно охватывает следующие моменты:

Существующее положение дел на исследуемом объекте (использование энергии как слабое, удовлетворительное, хорошее; энергопотребление по сравнению с другими объектами)

Основные пункты энергоисследования (исключительно высокий/низкий уровень использования энергии)

Обоснование необходимых перемен (рекомендуемый курс действий, альтернативные действия)

Прогнозируемый результат (получение экономических выгод в будущем при условии, что рекомендации будут реализованы)

Пункты, содержащиеся в разделе выводов, в основном аналогичны пунктам заключения, однако, они сфокусированы на действиях, предпринятых аудитором в ходе работ. Поэтому выводы содержат данные об исследовании объекта и источники получения необходимой информации. Вывод приводит сумму общего потенциала энергосбережения и представляет обоснованные аргументы в пользу одних рекомендаций по сравнению с другими. Наконец, выводы обосновывают дальнейшие необходимые исследования и/или действия, которые должны быть предприняты объектом и указывают общую рассчитанную выгоду от этих действий.

Раздел выводов обычно охватывает следующие моменты:

·        Решения и выводы энергоаудита (подразделение энергии на различные категории, выявленные несоответствия или неправильное энергопотребление, сравнение энергопотребления на объекте с другими аналогичными объектами)

·        Заключение по энергосберегающим рекомендациям (стоимость и выгоды от реализации безрасходных, высоко- и низкорасходных рекомендаций, альтернативные энергосбережения)

·        Рекомендуемые действия и прогноз (рекомендации, по которым внедряются энергосберегающие меры, прогнозы энергосбережения на объекте после осуществления мер)

·        Следующий шаг (дальнейшие необходимые детальные исследования, работа, которую необходимо выполнить самой компании, процессы поведения тендера).

За несоблюдение сроков обязательного энергообследования будут налагаться штрафы в крупных размерах.

Задачей раздела отчета об изучении состояния энергоиспользования есть определение количества энергии и энергоносителей, которые используются разными потребителями обследуемого объекту, а также их стоимости. Кроме того, проводится сравнение фактического потребления энергии на объекте с принятыми нормативами. В результате создается база для анализа энергопотребления и выявление путей повышения эффективности энергоиспользования, которая дает возможность обнаружить участки объекта, в которых направленные на энергосбережение инвестиции дадут наибольший экономический эффект.

Описание объекта и его зданий характеризует имеющиеся на объекте установки и оборудование, режим их работы, производительность, а также оценивает эффективность производственного оснащения. Например, описание котельной содержит информацию о количестве и типе котлов, способ управления их режимами, параметры пара и производительность котлов.

Рекомендательная часть отчета содержит предложения относительно эффективного использования энергии, которые разработанные во время проведения обследование. Предлагаемые практические проекты должны обосновываться технико-экономическими расчетами. Описание мероприятий из сбережения энергии содержит такие ключевые моменты: что нужно делать, чтобы сэкономить энергию; как эти действия приведут к сбережению энергии: соотношение потенциальных сбережений с инвестициями на реализацию мероприятий.

Описание путей энергосбережения имеет четыре ключевых момента:

) что нужно делать, чтобы сэкономить энергию;

) как эти действия помогут сэкономить энергию;

) определение количества сэкономленной энергии и капитальных затрат;

) определение экономической эффективности возможностей энергосбережения.

Отчет по энергетическому аудиту представляет собой документ, в котором отражены результаты обследования объекта. Порядок и полнота изложения должны соответствовать достигнутым договоренностям между заказчиком и исполнителем.

Что будет следующим шагом после проведения энергоаудита. Во-первых, это реализация тех мероприятий, которые были рекомендованы специалистами. Во-вторых, энергетические службы должны учиться осуществлять непрерывный контроль по распределению энергоресурсов самостоятельно. Энергоаудиторы оставляют за собой сформированную систему критериев, которые характеризует положение предприятий на момент аудита.

Пример. Опыт и перспективы проведения энергоаудита эксплуатируемых жилых зданий Москвы

В целях реализации Постановления Правительства Москвы № 1078-ПП (Постановление Правительства Москвы от 11.12.2007 года № 1078-ПП "О Концепции городской целевой программы "Энергосбережение в г. Москве на 2009-2013 годы и на перспективу до 2020 года” и о первоочередных мероприятиях на 2008 год") в ноябре - декабре 2008 года была проведена работа по экспресс-аудиту энергопотребления жилыми домами, а также зданиями бюджетных учреждений Москвы.

Обследовались здания (выборочно по округам) до 1995 года постройки. Работа проводилась в соответствии с Постановлением Правительства Москвы от 03.06.2008 года № 452-ПП "О проведении экспресс-аудита энергопотребления в бюджетных учреждениях и жилых домах г. Москвы".

Актуальность проведения энергетических обследований

Жилищный фонд Москвы (свыше 40 тыс. жилых домов) потребляет:

·              около 53 млн. Гкал тепловой энергии (более 62 % от суммарного потребления города);

·              8,8 млрд. кВтч электроэнергии (около 25 % от ежегодного потребления города);

·              1,125 млрд. т воды.

Учреждения комплекса социальной сферы Москвы (около 700 организаций) расходуют:

·              2,5 % от общего потребления электроэнергии;

·              12 % от общего потребления тепловой энергии в Москве.

Большая часть жилищного фонда, находящегося примерно на 75 % в собственности города, требует проведения капитального ремонта. Предполагалось, что результаты энергетических обследований должны быть положены в основу определения приоритетности выборочных капитальных ремонтов, а также количественной оценки эффективности их проведения.

Цель и основные задачи

Целью экспресс-энергоаудита являлась разработка перспективных направлений по повышению энергоэффективности в жилых домах на основе объективных данных по реальному состоянию энергоресурсопотребления.

В ходе выполнения работы были решены следующие задачи:

·              проведена проверка состояния систем энергоресурсопотребления в зданиях жилищного фонда силами специалистов энергоаудиторской организации ООО "Интехэнерго-аудит";

·              осуществлен выбор наиболее перспективных технических решений по повышению энергоэффективности зданий жилого сектора;

·              разработаны программы внедрения энергосберегающих мероприятий для указанных зданий с целью включения отобранных зданий в укрупненные адресные проекты в рамках программ энергосбережения и выборочного капитального ремонта;

·              подготовлены предложения по развитию энергосбережения в ЖКХ.

Основные проблемы и способы их преодоления

В настоящее время службы, отвечающие за эксплуатацию жилищного фонда, часто не имеют необходимой технической документации на обслуживание здания (проекты, схемы энергоснабжения, учетные схемы, сведения о потреблении энергоресурсов и т.п.).

Кадровое обеспечение эксплуатационных организаций пока не в полной мере может реализовать задачи эффективного энергопользования. В связи с этим требуется наведение элементарного порядка в части энергопользования жилых домов. Составление энергетических паспортов эксплуатируемых жилых зданий на основе энергетического обследования позволит количественно оценить потенциал энергосбережения и наметить пути его реализации.

К сожалению, необходимых утвержденных методических указаний по проведению энергетических обследований и составлению энергетических паспортов нет. Это существенным образом затрудняет решение поставленной задачи с минимальными издержками.

Для решения широкомасштабных задач повышения энергоэффективности в жилом секторе требуется подготовка необходимых нормативно-методических документов.

В рамках решения перечисленных задач были выполнены следующие работы:

осуществлен сбор исходных данных по фактическому потреблению энергоресурсов и техническим характеристикам зданий методом анкетирования с использованием статистической обработки (верификации) данных для отбраковки недостоверных сведений;

проведен экспресс-аудит энергопотребления в жилых домах с определением общих и удельных показателей расхода электрической, тепловой энергии, требуемой на отопление, вентиляцию и горячее водоснабжение зданий и воды, включая:

а) визуально-инструментальное обследование для оценки состояния и работоспособности приборов учета и систем энергоресурсопотребления и эффективности потребления энергоресурсов обследуемыми объектами;

б) тепловизионные обследования зданий в соответствии с "Требованиями к проведению обследования теплозащитных качеств ограждающих конструкций зданий с использованием теплового метода неразрушающего контроля" для оценки теплозащитных характеристик наружных ограждающих конструкций, оценки теплоаккумулирующей способности здания и выявления утечек тепловой энергии, вызванной дефектами строительных конструкций и неправильной регулировкой систем отопления;

в) систематизацию и анализ характеристик объектов и данных по энергопотреблению с оценкой показателей энергоэффективности и потенциала энергосбережения, разработку энергетических паспортов жилых зданий по результатам экспресс-аудита и укрупненных проектов энергосберегающих мероприятий;

г) оценку экономической эффективности предлагаемых мероприятий с учетом возможности их расширенного внедрения в рамках округа;

д) создание информационной базы, содержащей сведения о показателях энергоэффективности и потенциале энергосбережения в обследованных зданиях для организации эффективной реализации предложенных мероприятий и мониторинга их результатов;

е) обобщение результатов работ, разработку сводного отчета и рекомендаций по включению типовых энергосберегающих мероприятий в программы энергосбережения и выборочного капитального ремонта зданий, подготовку предложений по дальнейшему развитию работ.

В процессе экспресс-энергоаудита обследовались следующие инженерные системы энергоресурсопотребления зданий жилищного фонда:

·              системы электроснабжения зданий;

·              системы освещения мест общего пользования;

·              системы лифтового хозяйства;

·              системы централизованного отопления;

·              системы горячего водоснабжения;

·              системы холодного водоснабжения.

Основные результаты обследования

Основные характеристики жилых зданий, полученные в результате проведения обследования, представлены в табл.1, на основании данных которой (для более наглядного представления) построены графики удельных расходов фактического энергопотребления по сериям домов (рисунок). В таблице под удельным расходом электроэнергии (столбец 7) подразумевается расход электроэнергии на обще домовые нужды.

Таблица 1. Основные характеристики жилых зданий

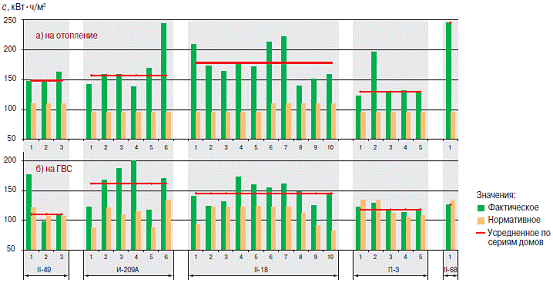

Удельное потребление тепловой энергии в 2007 году:) на отопление (фактическое и нормативное (требуемое по МГСН 2.01-99))

б) на ГВС (фактическое и нормативное (по зарегистрированным жителям))

По результатам выполненного экспресс-аудита энергопотребления в жилых домах Москвы было установлено:

Во всех обследованных жилых домах отсутствует проектная документация на здания. Ее отсутствие не позволяет провести сравнительный анализ фактических и проектных удельных показателей энергопотребления и эксплуатационной энергоемкости.

В соответствии с МГСН 2.01-99 "Энергосбережение в зданиях. Нормативы по теплозащите и тепло - водо - электроснабжению", обязательными для применения юридическими лицами, независимо от их организационно-правовой формы, на территории Москвы при проектировании новых, реконструируемых, капитально-ремонтируемых отапливаемых жилых домов требуемый удельный расход тепловой энергии для системы отопления должен быть 95 кВтч/м² (для домов выше 10-ти эт.) и 110 кВтч/м² (для домов ниже 10-ти эт.). Все обследованные жилые здания имеют фактический показатель, находящийся в интервале 122-245 кВтч/м². Таким образом, в жилых домах имеются сверхнормативные затраты на отопление, которые можно снизить за счет:

а) установки стеклопакетов и остекления балконов;

б) заделки и утепления межблочных швов (если не проводятся работы по утеплению наружных стен);

в) установки дополнительной тепловой изоляции на стенах жилых домов;

г) утепления крыш, чердаков и подвалов;

д) снижения отопительной характеристики путем внедрения автоматизированных ИТП или узлов управления в зданиях, т.к. централизованное качественное регулирование не позволяет изменять тепловую нагрузку на уровне одного здания или в отдельных помещениях. (Это мероприятие является инвестиционным и требует предварительного экономического расчета).

Очевидно, что проблему энергосбережения здания путем увеличения уровня его теплозащиты не решить, необходимо рассматривать эту задачу комплексно. Значительный объем необходимых инвестиций переводит решение этой задачи в технико-экономическую плоскость (срок окупаемости). Из-за значительного срока окупаемости работу по повышению тепловой защиты всего здания необходимо проводить в основном в рамках действующей программы капитального ремонта.

Сравнительный анализ удельных расходов тепловой энергии на отопление зданий, полученных по фактическим данным (по показаниям теплосчетчиков), с требуемыми значениями (согласно МГСН 2.01-99) показал наличие потенциала энергосбережения (рис. а). Значения удельных показателей сгруппированы по типовым строительным сериям домов. Оценка потенциала снижения расхода тепловой энергии на отопление для каждой серии определяется относительно усредненного значения удельного показателя фактического потребления тепловой энергии (табл.2).

Таблица 2 Потенциал снижения расхода тепловой энергии на отопление

* Относительно усредненного значения фактического потребления одного здания для каждой серии.

Сравнительный анализ удельных расходов тепловой энергии на ГВС зданий, полученных по фактическим данным, с расчетом по методике МГСН 2.01-99 показал существенный разброс этих значений (рис. б).

В отдельных случаях расчетное значение превышает фактический удельный показатель. Это можно объяснить несоответствием количества зарегистрированных и фактически проживающих жителей.

Для реальной оценки сверхнормативных потерь в системе ГВС необходимо устанавливать водосчетчики непосредственно у потребителей.

Наиболее экономичной серией зданий по соотношению фактических и нормативных (МГСН 2.01-99) удельных показателей расхода тепловой энергии на отопление следует считать серию П-3.

Сравнение фактических удельных расходов электроэнергии показало, что и внутри одной серии домов существуют значительные расхождения этих показателей (табл.1, столбец 7).

Причины различны, и при расчете среднего (по серии домов) удельного расхода электроэнергии минимальные и максимальные значения были отброшены.

Потенциал экономии электрической энергии по сериям домов представлен в табл. 3

Таблица 3 Потенциал экономии электрической энергии

Фактический удельный расход холодной воды в обследованных жилых зданиях изменяется в пределах 2-8 м³ на 1 м² общей площади, или 98-395 л/чел. сут., при нормативном показателе для этих типов домов 145 л/чел. сут. Для приведения в соответствие фактических расходов ХВС и нормативных показателей необходимо иметь фактические данные потребления по квартирам.

По результатам визуального и инструментального (тепловизионного) обследования наружных ограждающих конструкций были установлены места сверхнормативных потерь тепловой энергии через ограждения. На наружной поверхности ограждающих конструкций (подоконные проемы) четко просматриваются контуры отопительных приборов. Это указывает на наличие повышенных тепловых потерь в местах установки отопительных приборов.

Снижение нагрузки на освещение, возможно, реализовать путем решения следующих задач:

а) максимальное использование естественного света;

б) сокращение времени работы осветительного оборудования, в том числе с применением средств автоматизации управления;

в) использование энергосберегающих ламп.

Перспективы повышения эффективности энергоаудита

Для повышения эффективности энергоаудита и снижения энергопотребления жилыми домами необходимо оптимизировать работу по следующим направлениям:

Обеспечить исполнителей утвержденными нормативно-методическими документами (НМД). В состав НМД должны входить:

а) методики энергетических обследований в зависимости от целей (составление энергетического паспорта, оценка эффективности энергопользования до и после капитального ремонта, оценка энергоэффективности внедрения энергосберегающих мероприятий и т.д.);

б) формы энергетического паспорта эксплуатируемых жилых домов;

в) порядок и правила проведения энергетических обследований;

г) информационно-методические документы для организации мониторинга результатов энергетических обследований.

Наличие данных документов позволит объективно оценить объем решаемых задач, формализовать эти задачи и, по сути, снизить издержки на их решение.

Проводить анализ энергопотребления всего здания. Получить сведения об электропотреблении жильцов в рамках энергоаудита оказалось принципиально невозможно из-за ведомственных препятствий. Проверка энергопользования в рамках систем электро- и теплоснабжения всего здания в целом позволила бы существенно увеличить потенциал энергосбережения в рамках Москвы главным образом за счет оптимизации режимов энергопотребления.

По системе отопления

Рассмотрение (проверка) эффективности системы в составе объектов - ЦТП, теплосеть, потребители - позволило бы оптимизировать:

а) состав работающего оборудования;

б) режимы работы гидравлических систем в зависимости от внешних температурных условий;

в) температурные графики теплоснабжения и т.д.

По системе электроснабжения

Проверка и анализ работы системы электроснабжения от РП (10 кВ) - кабельная сеть (10 кВ), ТП (10/0,4 кВ), кабельная сеть (0,4 кВ), потребитель - позволит: а) оптимизировать перетоки реактивной мощности; б) отрегулировать напряжение до величин требуемого уровня; в) наметить пути сбережения электроэнергии и определить экономию в рамках сетей примыкания к электросетевой компании; г) определить вклад каждого хозяйствующего субъекта в оптимизацию, инновацию и распределение дохода.

Организовать систему переподготовки кадров (управляющих компаний), например, на базе МЭИ (ТУ) из числа людей, временно оказавшихся безработными в Москве.

Такой опыт в МЭИ (ТУ) имеется. В 1999-2000 годах было подготовлено примерно 40 специалистов по ускоренной программе (516 ч) рационального энергопользования и энергосбережения. Все специалисты были трудоустроены, что показало эффективность такой практики.

Привлекать к эксплуатации инженерного оборудования зданий энергосервисные компании, оказывающие услуги по эксплуатации и ремонту энергоэффективного оборудования на профессиональной основе.

Обеспечить необходимый контроль со стороны надзорных органов за исполнением "Правил технической эксплуатации электроустановок потребителей" и аналогичных правил эксплуатации теплоэнергетического оборудования.

Список использованных источников литературы

1.      Андриевский А.А. Энергосбережение и энергетический менеджмент: учебное пособие. - Минск: Высшая школа, 2005.

2.      Барышников Н.П. Организация и методика проведения общего аудита. - Москва.:. Информационный издательский дом Филин, 1996.

.        Дмитриев, А.Н. Руководство по оценке экономической эффективности инвестиций в энергосберегающие мероприятия / А.Н. Дмитриев, И.Н. Ковалев, Ю.А. Табунщиков, Н.В. Шилкин. - М.: АВОК-ПРЕСС, 2005.

.        Организация энергосбережения (энергоменеджмент). / Издательство: Инфра-М, 2010 г., 112 стр.

5.      Экспертный портал по вопросам энергоснабжения "Энергоаудиты и энергетическая диагностика": Портал [Электронный ресурс]. - Режим доступа: <http://gisee.ru/articles/energo-audit/777/>. Дата обращения: 6.11.2013.

.        Энергетический менеджмент: Учебное пособие / Праховник А, В., Розен В.П. Разумовский О.Б., и прочие. - К.: Киев: Нот. ф-ка, 1999. - 184 с.

.        Энергоэффективность Томской области "Опыт и перспективы проведения энергоаудита эксплуатируемых жилых зданий Москвы <http://esto.tomsk.gov.ru/articles/energoaudit/2378/>": Портал [Электронный ресурс]. - Режим доступа: http://esto. tomsk.gov.ru/articles/energoaudit/2378/ <http://esto.tomsk.gov.ru/articles/energoaudit/2378/>. Дата обращения: 6.11.2013.
