Моделирование бизнес-процессов
Контрольная
работа
по
дисциплине «Моделирование бизнес-процессов»
Задание: Реализовать прямое проектирование в
архитектуре «файл-сервер». Изменить структуру БД и осуществить обратное
проектирование. Реализовать прямое проектирование в архитектуре
«клиент-сервер», сгенерировать SQL - код создания базы данных на основе
физической модели данных.
Ход работы:
Этап прямого проектирования в архитектуре
«файл-сервер».
Рассмотрим исходные логические и физические
модели данных (Рис.1, Рис.2).
файл
сервер база данные
Рис.1. Логическая модель проектируемой ИС

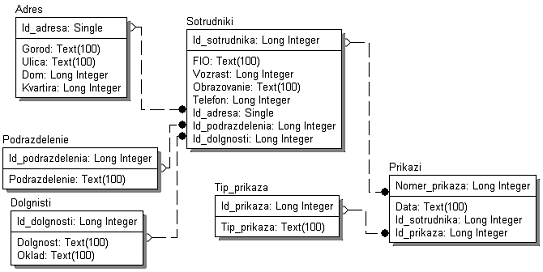

Рис.2. Физическая модель проектируемой ИС
Открываем физическую модель ИС и выбираем Access
в качестве нужного типа СУБД, после чего типы данных в физической модели
изменятся, так как по умолчанию она может быть настроена на другую СУБД.
Создаем пустую базу данных в Access и
подключаемся к ней (Рис.3, Рис.4).

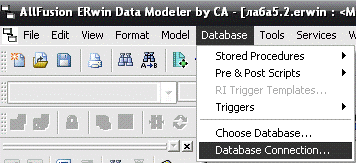

Рис.3. Подключение к СУБД Access

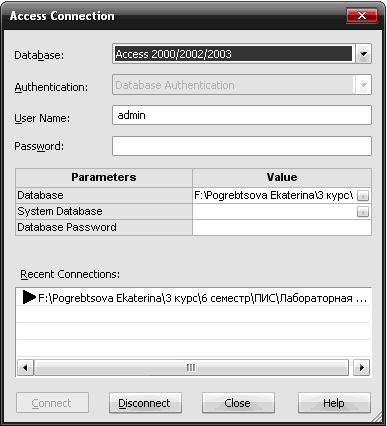

Рис.4. Выбор
БД
Access
Далее в
меню
выбираем
Tools/ Forward Engineer/Shema Generation.

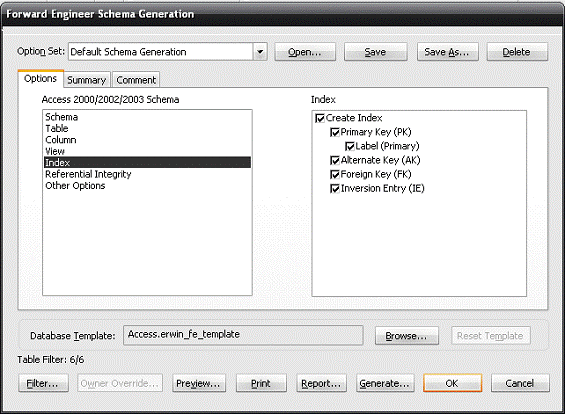

В открывшемся окне на вкладке Options в пункте
Index поставили галочки напротив пунктов Primary Key и Foreign Key, отвечающих
за генерацию первичных и внешних ключей (Рис.5).
После завершения операции по переносу физической
модели в Access заходим в полученную базу данных и проверяем результат (Рис.6).

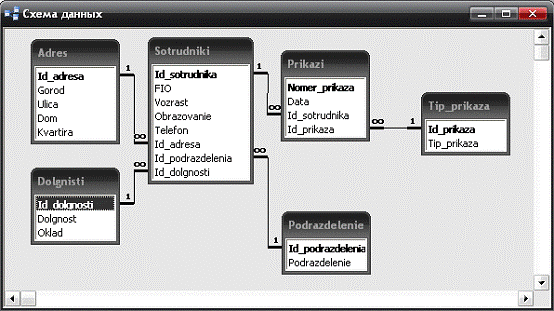

Рис.6. Схема данных в Access

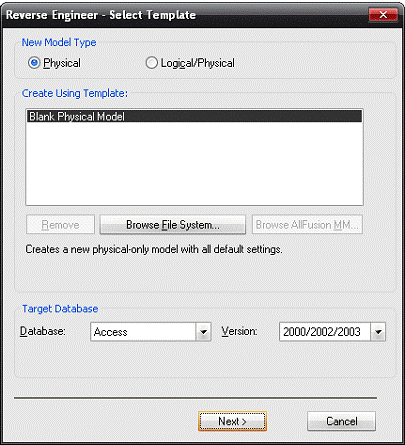

Рис.7. Установки обратного проектирования
Этап обратного проектирования.
В базе данных Access в таблице Адрес добавили
поле e-mail и сохранили изменения. Далее зашли в Erwin и в меню выбрали Tools/
Reverse Engineer. В открывшемся окне выбрали тип новой модели - физическая, и
СУБД из которой будем импортироваться физическая модель - Access (Рис.7).

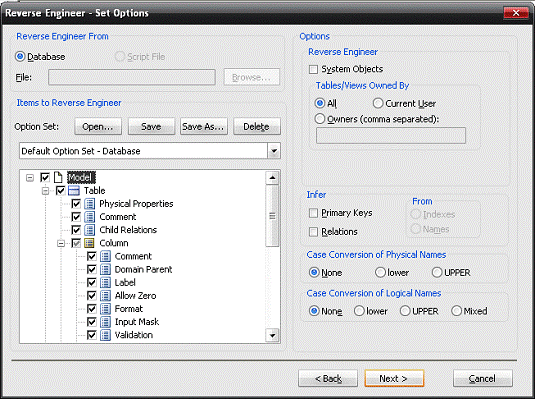

Далее настраиваем параметры проектирования
(Рис.8).
Рис.8. Установки по генерированию схемы для
Erwin.
Подключение к Access
аналогично режиму прямого проектирования.
Получаем физическую модель (Рис.9).

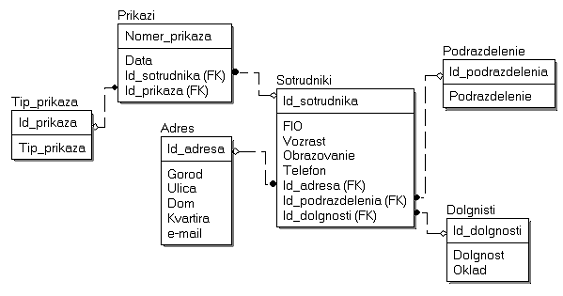

Рис.9. Физическая модель, полученная из БД
Access
Этап проектирования БД для архитектуры
“клиент-сервер”.
В среде Erwin
открыли физическую модель ИС, изменили тип СУБД на Microsoft
SQL Server,
в меню выбрали Tools/
Forward Engineer/Shema
Generation.
В открывшемся окне на вкладке Options
в пункте Index поставили
галочки напротив пунктов Primary
Key и Foreign
Key, отвечающих за
генерацию первичных и внешних ключей. Нажали кнопку Preview
(Рис.10).

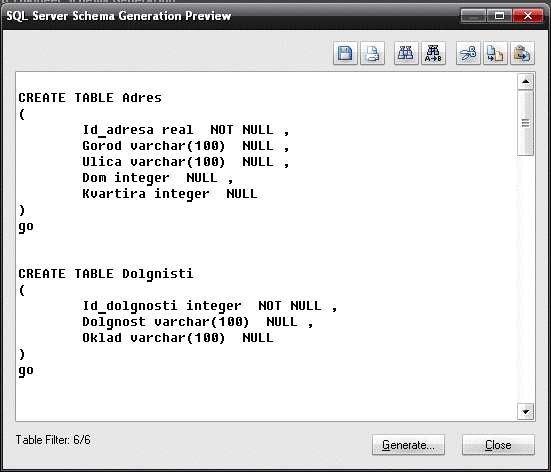

Рис.10. Генерация SQL-кода для MS
SQL
Вывод: Среда Erwin предназначена для
«файл-серверных», «клиент-серверных» СУБД.
