Разработка информационной системы автоматизированного рабочего места дистрибьютора

Аннотация

Работа содержит описание процесса анализа, проектирования, и разработки информационной системы автоматизированного рабочего места дистрибьютора с помощью языка программирования высокого уровня С# и СУБД MS SQL Server.

Дистрибьютор регистрирует новых клиентов, добавляя такие данные, как паспортные, контактную информацию, адрес проживания, адрес регистрации, после чего информация поступает в хранилище и дает возможность выполнять операции над ней. Также пользователь оформляет заказ, вводит необходимую информацию, которая также поступает в хранилище данных. Программа выполняет запросы дистрибьютора по выводу всей информации о товарах, заказах, клиентах и точках выдачи заказов. В программе реализован поиск необходимой информации как по Ф.И.О, так и по названию товара. Также стоит отметить, что вся необходимая информация, которую можно добавлять изменять и удалять, находится в справочниках.

В работе представлено 15 таблиц и 18 рисунков.

Введение

На сегодняшний день динамика появления и расширения компьютерных технологий является одной из основных составляющих современного мира. Благодаря прогрессу в области IT-услуг и техники, возможность моделировать процессы возрастает.

Стоит отметить, что из-за большого объема существующих факторов, влияющих на создание автоматизированного и организованного процесса, не удается учесть их всех, в последствие чего возникают некие проблемы. Поэтому в качестве образца программ со схожим принципом работы выступают создаваемые программы, моделирующие различные процессы и алгоритмы.

Данная программа предназначена для автоматизации хранения и обработки данных о самих клиентах и заказах. Целевой аудиторией пользователей является сам дистрибьютор, который заносит, и редактирует необходимую информацию, следит за корректной работой системы. Не стоит забывать, что приходится сталкиваться с тем, что возникают ситуации, когда информация о существующих клиентах и заказах хранится в бумажном виде, а создание нового клиента осуществляется с помощью специального бланка. В данном случае представленный метод ведения учета базы данных со стороны дистрибьютора нерационален.

Цель данной работы - разработать программу автоматизированного рабочего места дистрибьютора.

Для создания базы данных выбрана система управления реляционными базами данных Microsoft SQL Server, а для создания приложения - среда разработки Microsoft Visual Studio 2012.

В ходе курсовой работы необходимо решить следующие задачи:

Анализ бизнес-процесса (БП) «Деятельность дистрибьютора».

Анализ аналогичных систем.

Формирование требований к информационной системе(ИС).

Проектирование БД.

Проектирование форм клиентского приложения.

Разработка клиентского приложения.

Объектом исследования является деятельность дистрибьютора, предметом исследования −­ ИС для автоматизации деятельности дистрибьютора.

Сегодня для успешного функционирования различных организаций представлена огромная вариация развитых информационных систем, которые реализуют автоматизированный сбор, обработку и манипулирование данными. Чаще всего данные реализуются и хранятся в текстовых файлах или же в базе данных. Тем не менее, в процессе работы планируется разработать новую информационную систему учета клиентской базы, которая сможет послужить как примером для доработки той или иной системы, так и системой, моделирующею рабочее место дистрибьютора.

Актуальность данной темы вызвана тем, что качественно разработанная программа значительно облегчит работу дистрибьютора с клиентами и их заказами.

Глава 1. Моделирование и анализ бизнес-процессов деятельности дистрибьютора

.1Общее описание предметной области и бизнес-процессов

Менеджер косметической компании оказывает этой компании услуги по поиску и набору дистрибьюторов, действие которых будет направлено на увеличение объемов продаж товаров данной компании. У дистрибьютора есть каталог, в котором представлено семь категорий продукции, предназначенных для продажи. Каждую неделю дистрибьютор принимает заказы от клиентов и делает отправку заказов в компанию. После чего получает и выдает заказы клиентам. В остальное время идет продажа имеющихся в наличии товаров и поиск новых клиентов.

Весь учет клиентской базы, а именно: Ф.И.О, дата рождения, паспортные данные, контактные данные, информация о проживании и месте регистрации, ведется дистрибьютором вручную, с помощью табличного процессора. Оформление заказа, а именно: код и количество товара, выполняется также вручную, с помощью табличного процессора. Всю интересующую информацию о каких-либо специальных предложениях и акциях клиент может получить у дистрибьютора.

Данная работа состоит из одного бизнес - процесса: продажа продукции (см. табл.1.1.).

Таблица 1.1. Состав автоматизируемых бизнес-процессов

№ п.п.

Код бизнес-процесса

Наименование бизнес-процесса

1

001

Продажа продукции



1.2 Описание бизнес-процесса "Продажа продукции"

.2.1Общее описание бизнес-процесса

Декомпозиция процесса «Продажа продукции» включает в себя подпроцессы: «Регистрация клиента», «Оформление заказа», «Поиск необходимой информации». Данные клиента, прибывшего к дистрибьютору, записываются в базу данных, вследствие чего он добавляется в базу данных личной карточки дистрибьютора. Также клиент может совершить заказ, который в свою очередь дистрибьютор заполняет с помощью бланка заказа. Все сведения о клиентах, заказах и товарах также доступны дистрибьютору (см. табл.1.2.).

Таблица 1.2. Таблица операций бизнес-процесса «Продажа продукции»

Операция

Исполнитель

Как часто

Входящие документы (документы-основания)

Исходящий документ (составляемый документ)

Регистрация клиента

Дистрибьютор

По приходу клиента

Паспортные данные, контактные данные, информация о проживании

Договор

Оформление заказа

Дистрибьютор

Каждый день

Код товара, название товара, категория, количество, стоимость

Бланк заказа

Поиск информации о заказах и клиентах

Дистрибьютор

Каждый день

Ф.И.О. клиента, название товара, контактная информация, группа клиента

Информация о заказах и клиенте в системе.


.3 Функциональные требования к системе

Необходима информационная система (ИС), которая бы автоматизировала процесс формирования клиентской базы и процесс регистрации для клиента. ИС должна автоматизировать следующие операции:

Для дистрибьютора компании:

Добавление (регистрация) информации о новом клиенте.

Оформление нового заказа.

Поиск информации по запросу дистрибьютор.

Просмотр информации о представителях, заказах, точек выдачи заказов и о товарах

Добавление, изменение и удаление данных о название товара.

Добавление, изменение и удаление категории товара.

Добавление, изменение и удаление вариантов способов отправки заказа.

Добавление, изменение и удаление вариантов способов оплаты заказа.

Добавление, изменение и удаление вариантов групп представителей.

.4Описание бизнес-процессов с помощью Use Case Diagram

Case Diagram (диаграмма вариантов использования) иллюстрирует описание функциональных требований к системе, а также актерами. Актер - определенная роль (должная обязанность), которую играет пользователь по отношению к системе. [1].

В результате получили диаграмму Use Case (см. рис.1.1).

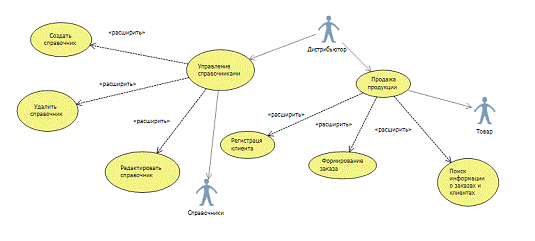

Рисунок 1.1 Диаграмма Use Case

Для каждого прецедента приведем описательную спецификацию.

Описательная спецификация прецедента «Операции над справочниками» приведена в таблице 1.9.

Таблица 1.9. Прецедент операции над данными справочников

Краткое описание

Прецедент дает возможность дистрибьютору выполнять операции над данными (удаление, изменение, добавление) в справочниках. Есть следующие виды справочников: название товара, категории товара, способы отправки, способы доставки, группы представителей.

Актеры

Дистрибьютор

Предусловия

Должен быть заполнен справочник (для удаления и изменения).

Основной поток

Дистрибьютор выбирает вид справочника и потом выбирает один из пунктов имеющегося меню: Дистрибьютор выбирает пункт "Добавить новые данные в справочник" из имеющегося меню.  Система выводит форму "Добавление новой записи в справочник".  Дистрибьютор вводит все новые данные справочника.  Дистрибьютор подтверждает добавление данных справочника, нажимая на соответствующую кнопку.  Система создает новые данные в справочнике. Дистрибьютор выбирает пункт "Изменить данные в справочнике" из имеющегося меню.  Система выводит форму "Изменение данных справочника".  Дистрибьютор изменяет данные справочника.  Дистрибьютор подтверждает изменения данных справочника, нажимая на соответствующую кнопку.  Система находит эти данные в справочнике и изменяет данные в справочнике. Дистрибьютор выбирает пункт "Удалить данные справочника" из имеющегося меню.  Система выводит форму "Удаление данных справочника".  Дистрибьютор подтверждает удаление данных справочника.  Система находит эти данные в справочнике и удаляет их из справочника.

Альтернативные потоки

Справочник не выбран из списка справочников, когда необходимо удалить или изменить данные справочника. Система остается в исходной форме выполняемой операции (добавление, удаление, изменение). Система дает возможность дистрибьютору вновь выбрать справочник и выполнить операцию.

Постусловия

Если прецедент был успешным, выполняется операция (удаление, добавление, изменение) в справочнике. В противном случае состояние системы остается неизменным


Описательная спецификация прецедента «Продажа продукции» приведена в таблице 1.10.

Таблица 1.10. Прецедент операции продажа продукции

Краткое описание

Прецедент дает возможность дистрибьютору осуществить запросы.

Актеры

Дистрибьютору.

Предусловия

Должны быть заполнены справочники.

Основной поток

Проектировщик выбирает один из пунктов имеющегося меню: Проектировщик выбирает пункт "Регистрация клиента" из имеющегося меню.  Система выводит форму "Добавление нового клиента". Дистрибьютор вводит все новые данные о клиенте. Дистрибьютор подтверждает добавление данных, нажимая на соответствующую кнопку.  Система создает новые данные в хранилище. Дистрибьютор выбирает пункт "Формирование заказа" из имеющегося меню.  Система выводит форму «Оформление заказа».  Дистрибьютор вводит новые данные о заказе.  Дистрибьютор подтверждает добавление данных, нажимая на соответствующую кнопку. Система создает новые данные в хранилище. Проектировщик выбирает пункт "Поиск информации о клиенте и заказах» из имеющегося меню.  Дистрибьютор выбирает определенную операцию.  Система осуществляет запрос и выдаёт нужный результат.

Альтернативные потоки

Информация о товарах и заказах не найдены. Если во время запросов система не может найти соответствующую информацию, то состояние системы остается неизменным.

Постусловия

Если прецедент был успешным, то осуществляется запрос и выводится найденная информация. В противном случае состояние системы остается неизменным.



Глава 2. Создание базы данных

.1. Нормализация

.1.1Приведение к первой нормальной форме

Для того чтобы отношение находилось в 1НФ необходимо, чтобы значения всех атрибутов были атомарны [5]. В отношении данных, описывающих предметную область, составными являются следующие атрибуты:

Данные клиента, прибывшего к дистрибьютору, записываются в базу данных, а именно: Ф.И.О, дата рождения, паспортные данные, адрес, регистрационный адрес, контактные данные, информация об активных или восстановленных клиентов.

Данные о товаре: название, описание, объем и стоимость

Данные о заказе: дата исполнения, дата отправки, представители, код товара, название товара, категория товара, количество и стоимость.

Данные о точках выдачи заказов: индекс, район, адрес, контактный телефон, время работы, название точки выдачи.

Данные о способах отправки: название способов отправки.

Данные о способах оплаты: названия способах оплаты.

Данные о группах: название группы, район группы.

Данные о категории товара: название категории товара.

Атомарность остальных атрибутов достигается записью туда только одного определенного значения (без перечислений).

Таблица 1.11 Клиенты

Customer

Surname

Name

Patromic

dateOFbirth

SeriesPassports

PassportNumber

SubdivisionCode

dateOFissue

Issued

RegisteredAddress

Adress

Phone

Inactive

E-mail


Таблица 1.12 Заказы

Orders

dispatchdate

dateOFperfomance

Customer

Goods

TermsOFissue

Maymentmethods

quantityOFgoods

DeliveryMethods


Таблица 1.13 Точки выдачи заказов

TermsOFissue

Indextermsofissue

area

addreddoftheissuing

phonenumber

operationtime

NameTermsOFissueID


Таблица 1.14 Группы

Group

NameGroup

AreaGroup


Таблица 2 Товары

Goods

GoodName

description

volume

price

Category



Однако мы видим, что в таблице данного вида существуют сразу все аномалии:

включения (мы не сможем добавить ни один остановочный пункт, пока не будет добавлено хотя бы одно здание);

удаления (мы не можем удалить какую-либо остановку в одно действие);

избыточности (информация о широте и долготе здания дублируется для каждой записи);

обновления (мы не можем изменить широту у определенного здания (в другом месте она останется прежней)).

.1.2 Приведение ко второй нормальной форме

Отношение находится во второй нормальной форме тогда и только тогда, когда оно находится в 1НФ и все неключевые атрибуты функционально полно зависят от потенциального ключа [5].

Чтобы привести отношение к 2 НФ вынесем поля, относящиеся к клиенту, товару, заказам, способам отправки, способы оплаты, категориям, точкам выдачам и группам. В таблице «Customer» ключом будет являться поле: «CustomerID», и сами поля: «Surname», «Name», «Patronomic», «dateOFbirth», «SeriesPassports», «PassportNumber», «SubdivisionCode», «dateOFissue», «Issued», «RegisteredAddress», «Address», «Phone», «GroupID», «Inactive». В таблице «Orders» останется запись «CustomerID», по которой эти две таблицы будут связываться.

В таблицу «Goods» добавим поля, относящиеся к товару: «GoodName» и «description», «volume», «price», «Category». Так же в таблицу «Goods» добавим ключевое поле «GoodsID», которое будет определять уникальный код товара. Так же в условии поставленной задачи сказано, что весь товар подразделяется на категории продукции. Добавим в таблицу заказ поле «CategoryID». Для избавления от транзитивных зависимостей сами категории вынесем в отдельную таблицу «Category» с ключом «CategoryID», по которому по которому она будет связана с таблицей «Goods».

В таблицу «Orders» добавим поля, относящиеся к заказам: «Orders». Так же в таблицу добавим ключевое поле «OrdersID», которое будет определять уникальный код заказа. Для избавления от транзитивных зависимостей сами таблицы, такие как точки выдачи, способы оплаты, клиент, товары и методы доставк вынесем в отдельные таблицы с ключами «TermsOFissueID», «MaymentmethodsID», «CustomerID», «GoodsID», «DeliveryMethodsID»., по которому по которому они будет связана с другими таблицами.

.1.3 Приведение к третьей нормальной форме

Отношение находится в третьей нормальной форме тогда и только тогда, когда оно находится в 2НФ и отсутствуют транзитивные функциональные зависимости неключевых атрибутов от ключевых [5].

В отношении «Товаров» и «точек выдачи» выделяются следующие транзитивные функциональные зависимости:

№ товара → Название товара, Название товара → Название конкретного товара.

№ точки выдачи → Название точки выдачи, Название точки выдачи → Название конкретной точки выдачи.

Так как во всех отношениях больше нет частичных зависимостей, то они находятся в 2НФ. Поскольку во всех отношениях отсутствуют транзитивные зависимости - они находятся в 3НФ. Однако теперь все отношения соответствуют и нормальным формам высших порядков (БКНФ, 4НФ и 5НФ).

Итоговая схема базы данных будет представлена в разделе 2.2.

2.2 Создание базы данных в SQL Server

Среда Microsoft SQL Server Management studio была использована мной для построения системы базы данных. Тип int в таблицах был применен для столбцов с идентификационными ключами, вследствие чего при каждом добавлении новой строки в таблицу значение счетчика инкрементируется на единицу. Тип nvarchar(50) был использован для всех столбцов строкового типа. Столбцы, содержащие дату, использовали тип date, также был использован тип bit, тогда и только тогда, когда необходимо было выбрать то или иное действо.

.3 Описание данных

Для ресурсов необходимо сделать несколько таблиц, в зависимости от их типа (см. табл.1.4-1.8).

Таблица 1.4. Описание данных о категориях

Название атрибута (показателя и пр.)

Источник (откуда значение)

Тип данных

Описание

1

CategoryID

Внутренний ключ

Числовой

Код категории товара

2

NameCategory

Справочник

Текстовой

Название категории


Таблица 1.5. Описание данных о названиях товаров

Название атрибута (показателя и пр.)

Источник (откуда значение)

Формат

Описание

1

GoodNameID

Внутренний ключ

Числовой

Код названия товара

2

NameGoodName

Текстовый

Название товара


Таблица 1.6. Описание данных о способах оплаты

Название атрибута

Источник

Формат

Описание

1

MaymentmethodsID

Внутренний ключ

Числовой

Код способа оплаты

2

NameMaymentmethods

Справочник

Текстовый

Название способа оплаты


Таблица 1.7. Описание данных о способах отправки

Название атрибута

Источник

Формат

Описание

1

DeliveryMethodsID

Внутренний ключ

Числовой

Код услуги

2

NameDeliveryMethods

Справочник

Текстовой

Код названия услуги


Таблица 1.8. Описание данных о группах представителей

Название атрибута

Источник

Формат

Описание

1

GroupID

Внутренний ключ

Числовой

Код группы клиента

2

NameGroup

Справочник

Текстовый

Название группы клиента

3

AreaGroup

Справочник

Текстовой

Территория группы


.4 Описание справочников

автоматизированный дистрибьютор база справочник

Описание справочников приведено в таблице (см. табл.1.3):

Таблица 1.3. Описание справочников

Наименование справочника

Код элемента

Наименование элемента

1

Название товара

1

Губная помада



2

Пудра



3



4

Spa-крем для лица



5

Набор детских резинок для волос



6

Гель для душа



7

Серьги



8

Сумка



9

Лак для ногтей



10

Дезодорант



11

Домашние тапочки



12

Многофункциональный тренажер



13

Шампунь для волос

2

Категория товара

1

Парфюмерия



2

Средство по уходу за волосами



3

Средство по уходу за телом



4

Декоративная косметика



5

Средство по уходу за кожей лица



6

Детская продукция



7

Все для дома



8

Все для спорта

3

Способы отправки

1

Обычная отправка



2

Экспресс-отправка

4

Способы оплаты

1

Терминал Kiwi



2

Сбербанк



3

Кредит

5

Группы представителей

1

A



2

B



3

C



4

D



5

E

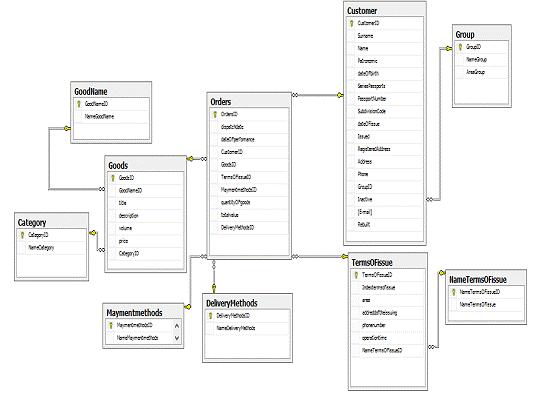

Рисунок 2.1 Полная схема базы данных

Заключение

Целью данной работы было создание информационной системы для автоматизированного рабочего места дистрибьютора. Мною был произведен анализ бизнес-процесса «Деятельность дистрибьютора», анализ аналогичных систем, были сформированы требования к информационной системе, проведено проектирование базы данных, проектирование форм клиентского приложения, а также разработка самого приложения. Работа включает всю необходимую информацию для реализации данного проекта. База данных включает в себя полную информацию о клиентах, товарах, заказов клиента, точках выдачи заказов, способов оплаты, способах доставки. БД строилась в среде Microsoft SQL Server Management studio, а реализован проект с помощью Microsoft Visual Studio 2012. Интерфейс программы доступен для понимания дистрибьютора, что позволит ему улучшить свой рабочий процесс.

В ходе тестирования программы ошибок не было обнаружено. Полученный продукт имеет тенденцию к усовершенствованию с помощью реализации дополнительных операций. В ходе работы был приобретен опыт работы с базами данных в области языка программирования С#.
