Информационное обеспечение баз данных

Содержание

. Исходные данные. Описание предметной области

. Анализ и моделирование предметной области

.1 Модель выдачи информации по каждому из сотрудников

.2 Информация о поставках корма

.3 Информация о животных

.4 Информация о потомстве

.5 Информация о совместимости видов

. Структура таблиц

. Схема данных

. Запросы

.1 Список служащих зоопарка

.2 Перечень работников, которые устроились работать в зоопарк, не достигнув 25-летнего возраста

.3 Потомство животных

.4 Перечень поставщиков кормов

.5 Перечень животных по болезням и прививкам

.6 Служащие,ответственные за животных

.7 Общее число работников на каждой должности

. Отчёты

.1 Перечень сотрудников по отделам (отрывок)

.2 Медицинская карточка животных (отрывок)

. Формы

.1 Должность (отрывок)

.2 Поставщики (отрывок)

1. Исходные данные. Описание предметной области



Зоопарк

Служащих зоопарка можно подразделить на несколько категорий: ветеринары, уборщики, дрессировщики, строители-ремонтники, работники администрации. Каждая из перечисленных категорий работников имеет уникальные атрибуты-характеристики, определяемые профессиональной направленностью. За каждым животным ухаживает определенный круг служащих, причем только ветеринарам, уборщикам и дрессировщикам разрешен доступ в клетки к животным.

В зоопарке обитают животные различных климатических зон, поэтому часть животных на зиму необходимо переводить в отапливаемые помещения. Животных можно подразделить на хищников и травоядных. При расселении животных по клеткам необходимо учитывать не только потребности данного вида, но и их совместимость с животными в соседних клетках (нельзя рядом селить, например, волков и их добычу-различных копытных).

Для кормления животных необходимы различные типы кормов: растительный, живой, мясо и различные комбикорма. Растительный корм это фрукты и овощи, зерно и сено. Живой корм- мыши, птицы, корм для рыб. Для каждого вида животных рассчитывается свой рацион,который в свою очередь варьируется в зависимости от возраста, физического состояния животного и сезона. У зоопарка имеются поставщики кормов для животных. Каждый поставщик специализируется на каких-то конкретных видах кормов. Часть кормов зоопарк может производить сам: запасать сено, разводить мышей и т.д.

Ветеринары должны проводить медосмотры, следить за весом, ростом, развитием животного, ставить своевременно прививки и заносить все эти данные в карточку, которая заводится на каждую особь при ее появлении в зоопарке. Больным животным назначается лечение и при необходимости их можно изолировать в стационаре.

При определенных условиях (наличие пары особей, подходящих по возрасту, физическому состоянию) можно ожидать появление потомства. Потомство от данной пары животных при достижении ими положенного возраста можно либо оставить в зоопарке, создав для них подходящие условия содержания, либо обменяться с другими зоопарками или просто раздать в другие зоопарки - по решению администрации.

Виды запросов в информационной системе:

1. Получить список служащих зоопарка, по стажу более пяти лет, по половому признаку - женщин.

. Получить перечень служащих зоопарка, ответственных за указанный вид животных за все время пребывания животного в зоопарке.

. Получить список и общее число служащих зоопарка, имеющих доступ к указанному виду животных либо к конкретной особи.

. Получить перечень и общее число всех животных в зоопарке либо животных указанного вида, живших в указанной клетке все время пребывания в зоопарке, по половому признаку, возрасту, весу, росту.

. Получить перечень и общее число нуждающихся в теплом помещении на зиму, полностью животных только указанного вида или указанного возраста.

. Получить перечень животных, которым была поставлена указанная прививка, либо переболевших некоторой болезнью, по кличке, половому признаку и возрасту.

. Получить перечень работников, которые устроились работать в зоопарк, не достигнув 25-летнего возраста.

. Получить перечень поставщиков кормов, поставляющих только определенный корм, по количеству поставляемого корма, цене, датам поставок.

. Получить общее число работников на каждой должности.

. Получить перечень животных, либо указанный вид животных, которым необходим определенный тип кормов, в указанном сезоне, возрасте или круглый год.

. Получить перечень животных, от которых можно ожидать потомство в перспективе, в указанный период.

12. Получить перечень и общее число зоопарков, с которыми был произведен обмен животными в целом или животными только указанного вида.

2. Анализ и моделирование предметной области



Цели и задачи создания информационной системы

1.      Быстрый доступ к информации о процессах в зоопарке.

.        Централизованное хранение информации о каждом сотруднике зоопарка.

.        Оптимизация обработки информации о действиях с животными.

Основные функции информационной системы

1.      Формирование списков сотрудников по должностям.

.        Получение полной информации о животных.

.        Контроль кормления, болезней, совместимости животных.

.        Контроль поставок кормов.

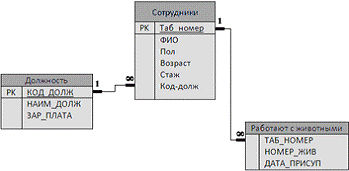

2.1 Модель выдачи информации по каждому из сотрудников

Для каждого сотрудника необходимо указать,имеет ли он доступ к животным и, следовательно, занимаемую им должность и размер получаемой заработной платы. Для этого создаем отдельно таблицы "Должность" и "Работают с животными".

Кроме того нужно учесть стаж работника, пол иего возраст.

В результате полученная система таблиц будет выглядеть следующим образом:

2.2 Информация о поставках корма

Не всякий вид корма может производить данный зоопарк. Именно поэтому есть необходимость в поставках нужных кормов различными организациями. При этом надо обязательно учесть дату поставки, тип корма, количество и его цену. Чтобы иметь необходимую информацию о поставщиках, в таблицу нужно включить название организации, которая поставляет тот или иной тип корма в зоопарк, и, начиная с какого периода, она осуществляет поставки.

Сама же система таблиц "Поставщики" - "Корма" выглядит следующим образом:

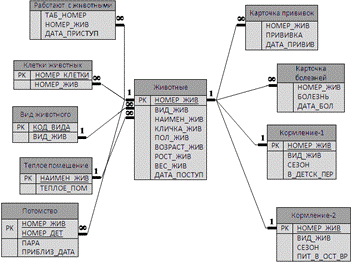

2.3 Информация о животных

Основная и самая главная таблица в информационной системе зоопарка - это таблица "Животные", в которой указана полная информация о находящихся в зоопарке животных (вид животного, наименование, кличка, а также его рост, вес, возраст, пол и дата поступления в зоопарк). Для данной таблицы характерно наибольшее количество связей с другими таблицами. Так как для животных необходимо определенное кормление, контроль за здоровьем, необходимость различных типов животных в теплом помещении на зиму, а также учесть клетки, в которых находится каждое животное и т.д. Для корректного взаимодействия элементов между собой необходимо ввести в систему следующие таблицы: "Карточка прививок", "Карточка болезней", "Теплое помещение", "Кормление-1", "Кормление-2", "Вид животного", "Клетки животных", "Потомство". В итоге система будет выглядеть следующим образом:



2.4 Информация о потомстве

При определенных условиях у животных можно ожидать появление потомства. Потомство можно либо оставить в зоопарке, либо обменяться с другими зоопарками или просто раздать в другие зоопарки. Для получения информации о том, ожидается ли потомство, если ожидается, то куда его направят или же если оно останется в зоопарке, свяжем таблицу "Потомство" с таблицей "Зоопарки".

В конечном варианте система будет выглядеть так:

2.5 Информация о совместимости видов

Животных в зоопарке можно подразделить на хищников и травоядных. При расселении животных по клеткам необходимо учитывать не только потребности данного вида, но и их совместимость с животными в соседних клетках. Для контроля над расселением животных по видовой принадлежности добавляется таблица "Совместимость животных".

Полученная система таблиц будет выглядеть следующим образом:

3. Структура таблиц

Таблица 1 - Основные параметры структуры таблицы "Должность"

Имя поля	Ключевое поле	Индексированное поле	Тип данных	Подпись данных	Условие на значение	Сообщение об ошибке
КОД_ДОЛЖ	Да (СНД)	Числовой	КОД_ДОЛЖ
НАИМ_ДОЛЖ			Текстовый	НАИМ_ДОЛЖ
ЗАР_ПЛАТА			Текстовый	ЗАР_ПЛАТА

Таблица 2 - Основные параметры структуры таблицы "Животные"

Имя поля	Ключевое поле	Индексированное поле	Тип данных	Подпись данных	Условие на значение	Сообщение об ошибке
НОМЕР_ЖИВ	Да	Да (СНД)	Числовой	НОМЕР_ЖИВ
ВИД_ЖИВ			Числовой	ВИД_ЖИВ
НАИМЕН_ЖИВ			Текстовый	НАИМЕН_ЖИВ
КЛИЧКА_ЖИВ			Текстовый	КЛИЧКА_ЖИВ
ПОЛ_ЖИВ			Текстовый	ПОЛ_ЖИВ
ВОЗРАСТ_ЖИВ			Текстовый	ВОЗРАСТ_ЖИВ
РОСТ_СМ			Числовой	РОСТ_СМ
ВЕС_КГ			Числовой	ВЕС_КГ
ДАТА_ПОСТУП			Дата/время	ДАТА_ПОСТУП

Таблица 3 - Основные параметры структуры таблицы "Зоопарки"

Имя поля	Ключевое поле	Индексированное поле	Тип данных	Подпись данных	Условие на значение	Сообщение об ошибке
НОМЕР_ЖИВ	Да	Да (СНД)	Числовой	НОМЕР_ЖИВ
НАЗВ_ЗООПАРКА			Текстовый	НАЗВ_ЗООПАРКА
ПЕРЕДАЧА			Текстовый	ПЕРЕДАЧА
ДАТА_ОБМЕНА			Дата/время	ДАТА_ОБМЕНА
ПОЛУЧЕН_ЖИВ			Текстовый

Таблица 4 - Основные параметры структуры таблицы "Вид животного"

Имя поля	Ключевое поле	Индексированное поле	Тип данных	Подпись данных	Условие на значение	Сообщение об ошибке
КОД_ВИДА	Да	Да (СНД)	Числовой	КОД_ВИДА
ВИД_ЖИВ			Текстовый	ВИД_ЖИВ

Таблица 5 - Основные параметры структуры таблицы "Карточка болезней животного"

Имя поля	Ключевое поле	Индексированное поле	Тип данных	Подпись данных	Условие на значение	Сообщение об ошибке
НОМЕР_ЖИВ			Числовой	НОМЕР_ЖИВ
БОЛЕЗНЬ			Текстовый	БОЛЕЗНЬ
ДАТА_БОЛ			Дата/время	ДАТА_БОЛ

Таблица 6 - Основные параметры структуры таблицы "Карточка прививок животного"

Имя поля	Ключевое поле	Индексированное поле	Тип данных	Подпись данных	Условие на значение	Сообщение об ошибке
НОМЕР_ЖИВ			Числовой	НОМЕР_ЖИВ
ПРИВИВКА			Текстовый	ПРИВИВКА
ДАТА_ПРИВИВ			Дата/время	ДАТА_ПРИВИВ

Таблица 7 - Основные параметры структуры таблицы "Клетки животных"

Имя поля	Ключевое поле	Индексированное поле	Тип данных	Подпись данных	Условие на значение	Сообщение об ошибке
НОМЕР_КЛЕТКИ	Да	Да (СНД)	Числовой	НОМЕР_КЛЕТКИ
НОМЕР_ЖИВ			Числовой	НОМЕР_ЖИВ

Таблица 8 - Основные параметры структуры таблицы "Корма"

Имя поля	Ключевое поле	Индексированное поле	Подпись данных	Условие на значение	Сообщение об ошибке
ТИП_КОРМА	Да	Да (СНД)	Текстовый	ТИП_КОРМА
НОМЕР_ПОСТАВЩ			Числовой	НОМЕР_ПОСТАВЩ
КОЛ-ВО_КОРМА			Текстовый	КОЛ-ВО_КОРМА
ЦЕНА_КОРМА_КГ			Текстовый	ЦЕНА_КОРМА_КГ
ДАТА_ПОСТАВКИ			Дата/время	ДАТА_ПОСТАВКИ

Таблица 9 - Основные параметры структуры таблицы "Кормление-1"

Имя поля	Ключевое поле	Индексированное поле	Тип данных	Подпись данных	Условие на значение	Сообщение об ошибке
НОМЕР_ЖИВ	Да	Да (СНД)	Числовой	НОМЕР_ЖИВ
ВИД_ЖИВ			Текстовый	ВИД_ЖИВ
СЕЗОН			Текстовый	СЕЗОН
В_ДЕТСК_ПЕР			Текстовый	В_ДЕТСК_ПЕР

Таблица 10 - Основные параметры структуры таблицы "Кормление-2"

Имя поля	Ключевое поле	Индексированное поле	Тип данных	Подпись данных	Условие на значение	Сообщение об ошибке
НОМЕР_ЖИВ	Да	Да (СНД)	Числовой	НОМЕР_ЖИВ
ВИД_ЖИВ			Текстовый	ВИД_ЖИВ
СЕЗОН			Текстовый	СЕЗОН
ПИТ_В_ОСТ_ВР			Текстовый	ПИТ_В_ОСТ_ВР

Таблица 11 - Основные параметры структуры таблицы "Поставщики"

Имя поля	Ключевое поле	Индексированное поле	Тип данных	Подпись данных	Сообщение об ошибке
НОМЕР_ПОСТАВЩ	Да	Да (СНД)	Числовой	НОМЕР_ПОСТАВЩ
НАЗВ_ОРГАНИЗ			Текстовый	НАЗВ_ОРГАНИЗ
ПОСТ_С			Дата/время	ПОСТ_С
ПОСТАВ_ПО			Дата/время	ПОСТАВ_ПО

Таблица 12 - Основные параметры структуры таблицы "Потомство"

Имя поля	Ключевое поле	Индексированное поле	Тип данных	Подпись данных	Условие на значение	Сообщение об ошибке
НОМЕР_ЖИВ	Да	Да (ДС)	Числовой	НОМЕР_ЖИВ
НОМЕР_ДЕТ	Да	Да (СНД)	Числовой	НОМЕР_ДЕТ
ПАРА			Текстовый	ПАРА
ПРИБЛИЗ_ДАТА			Дата/время	ПРИБЛИЗ_ДАТА

Таблица 13 - Основные параметры структуры таблицы "Работают с животными"

Имя поля	Ключевое поле	Индексированное поле	Тип данных	Подпись данных	Условие на значение	Сообщение об ошибке
ТАБ_НОМЕР			Числовой	ТАБ_НОМЕР
НОМЕР_ЖИВ			Числовой	НОМЕР_ЖИВ
ДАТА_ПРИСТУП			Дата/время	ДАТА_ПРИСТУП

Таблица 14 - Основные параметры структуры таблицы "Совместимость животных"

Имя поля	Ключевое поле	Индексированное поле	Тип данных	Подпись данных	Условие на значение	Сообщение об ошибке
КОД_ВИДА	Да	Да (СНД)	Числовой	КОД_ВИДА
ВИД_ЖИВ	ВИД_ЖИВ
СОВМЕСТИМ			Текстовый	СОВМЕСТИМ

Таблица 15 - Основные параметры структуры таблицы "Сотрудники"

Имя поля	Ключевое поле	Индексированное поле	Тип данных	Подпись данных	Условие на значение	Сообщение об ошибке
Таб_номер	Да	Да (СНД)	Числовой	Таб_номер
ФИО			Текстовый	ФИО
Пол			Текстовый	Пол
Возраст			Текстовый	Возраст
Стаж			Числовой	Стаж
Код_долж			Числовой	Код_долж

Таблица 16 - Основные параметры структуры таблицы "Теплое помещение"

Имя поля	Ключевое поле	Индексированное поле	Тип данных	Подпись данных	Условие на значение	Сообщение об ошибке
НАИМЕН_ЖИВ	Да	Да (СНД)	Текстовый	НАИМЕН_ЖИВ
ТЕПЛОЕ_ПОМ			Текстовый	ТЕПЛОЕ_ПОМ

4. Схема данных





5. Запросы

5.1 Список служащих зоопарка

SELECT Сотрудники.Таб_номер, Сотрудники.ФИО, Сотрудники.Стаж, Сотрудники.ПолСотрудники(((Сотрудники.Стаж)>5) AND ((Сотрудники.Пол)="Ж"));

5.2 Перечень работников, которые устроились работать в зоопарк, не достигнув 25-летнего возраста

SELECT Сотрудники.Таб_номер, Сотрудники.ФИО, Сотрудники.Пол, Сотрудники.Возраст, Сотрудники.Стаж, [Возраст]-[Стаж] AS Выражение1Сотрудники((([Возраст]-[Стаж])<25));

5.3 Потомство животных

SELECT ЖИВОТНЫЕ.НОМЕР_ЖИВ, ЖИВОТНЫЕ.НАИМЕН_ЖИВ, ЖИВОТНЫЕ.ПОЛ_ЖИВ, ПОТОМСТВО.ПАРА, ПОТОМСТВО.ПРИБЛИЗ_ДАТА, ПОТОМСТВО.НОМЕР_ДЕТ

FROM ЖИВОТНЫЕ INNERJOIN ПОТОМСТВО ON ЖИВОТНЫЕ.НОМЕР_ЖИВ = ПОТОМСТВО.НОМЕР_ЖИВ

WHERE (((ПОТОМСТВО.ПРИБЛИЗ_ДАТА)>=[Возможное потомство в период с:] And (ПОТОМСТВО.ПРИБЛИЗ_ДАТА)<=[по:]))

ORDERBY ЖИВОТНЫЕ.НОМЕР_ЖИВ DESC;

5.4 Перечень поставщиков кормов

SELECTПоставщики.НАЗВ_ОРГАНИЗ, Корма.ТИП_КОРМА, Корма.[КОЛ-ВО_КОРМА], Корма.ЦЕНА_КОРМА_КГ, Корма.ДАТА_ПОСТАВКИ

FROM Поставщики INNERJOIN Корма ONПоставщики.НОМЕР_ПОСТАВЩ = Корма.НОМЕР_ПОСТАВЩ

WHERE (((Корма.ТИП_КОРМА)=[Введите тип корма]) AND ((Корма.ДАТА_ПОСТАВКИ) Like "*.*.****"));

5.5 Перечень животных по болезням и прививкам

SELECT Животные.ВИД_ЖИВ, Животные.КЛИЧКА_ЖИВ, Животные.ПОЛ_ЖИВ, Животные.ВОЗРАСТ_ЖИВ, [Карточка прививок животного].ПРИВИВКА, [Карточка болезней животного].БОЛЕЗНЬЖивотные INNER JOIN ([Карточка болезней животного] INNER JOIN [Карточка прививок животного] ON [Карточка болезней животного].НОМЕР_ЖИВ = [Карточка прививок животного].НОМЕР_ЖИВ) ON (Животные.НОМЕР_ЖИВ = [Карточка прививок животного].НОМЕР_ЖИВ) AND (Животные.НОМЕР_ЖИВ = [Карточка болезней животного].НОМЕР_ЖИВ)((([Карточка прививок животного].ПРИВИВКА)=[Ввдите название прививки])) OR ((([Карточка болезней животного].БОЛЕЗНЬ)=[Введите название болезни]));

5.6 Служащие,ответственные за животных

SELECT Сотрудники.Таб_номер, Сотрудники.ФИО, Сотрудники.Код_долж, Животные.НАИМЕН_ЖИВ, [Работают с животными].ДАТА_ПРИСТУПСотрудники INNER JOIN (Животные INNER JOIN [Работают с животными] ON Животные.НОМЕР_ЖИВ = [Работают с животными].НОМЕР_ЖИВ) ON Сотрудники.Таб_номер = [Работают с животными].ТАБ_НОМЕР(((Животные.НАИМЕН_ЖИВ)=[Введите наименование животного]));

5.7 Общее число работников на каждой должности

SELECT Должность.КОД_ДОЛЖ, Должность.НАИМ_ДОЛЖ, Count(Сотрудники.Код_долж) AS [Count-Код_долж]Должность INNER JOIN Сотрудники ON Должность.КОД_ДОЛЖ = Сотрудники.Код_должBY Должность.КОД_ДОЛЖ, Должность.НАИМ_ДОЛЖ;

6. Отчёты

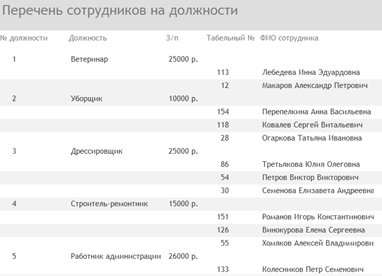

6.1 Перечень сотрудников по отделам (отрывок)

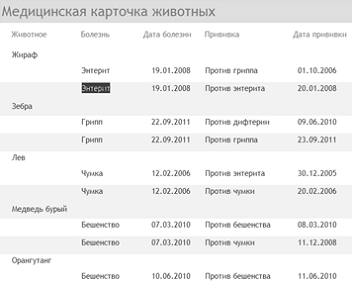

6.2 Медицинская карточка животных (отрывок)

7. Формы

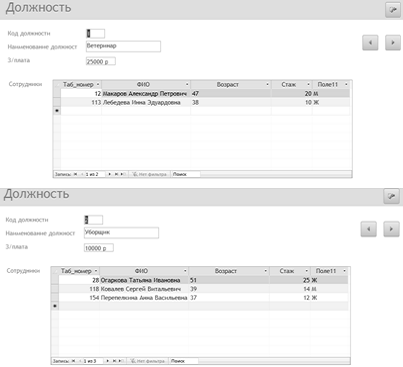

7.1Должность (отрывок)

запрос информационный отчет форма

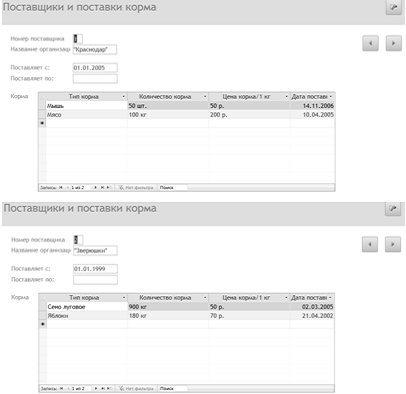

7.2 Поставщики (отрывок)
