Система охранно-пожарной сигнализации ООО 'Завод Медсинтез'















Отчёт по преддипломной практике

Система охранно-пожарной сигнализации ООО "Завод Медсинтез"

Введение

охранный сигнализация пожарный

Пожарная безопасность предусматривает обеспечение безопасности людей и сохранения материальных ценностей предприятия на всех стадиях его жизненного цикла (научная разработка, проектирование, строительство и эксплуатация).

Основными системами пожарной безопасности являются системы предотвращения пожара и противопожарной защиты, включая организационно-технические мероприятия.

Требуемый уровень обеспечения пожарной безопасности людей с помощью указанных систем должен быть не менее 0,999999 предотвращения воздействия опасных факторов в год в расчете на каждого человека.

Систему предотвращения пожара составляет комплекс организационных мероприятий и технических средств, направленных на исключение возможности возникновения пожара. Предотвращение пожара достигается: устранением образования горючей среды; устранением образования в горючей среде (или внесения в нее) источника зажигания; поддержанием температуры горючей среды ниже максимально допустимой; поддержание в горючей среде давления ниже максимально допустимого и другими мерами.

Систему противопожарной защиты составляет комплекс организационных и технических средств, направленных на предотвращение воздействия на людей опасных факторов пожара и ограничение материального ущерба от него.

Организационно-технические мероприятия включают организацию пожарной охраны предприятия; паспортизацию веществ, материалов, изделий, технологических процессов, зданий и сооружений в части обеспечения пожарной безопасности; привлечение общественности к вопросам обеспечения пожарной безопасности; организацию обучения работающих правилам пожарной безопасности; разработку инструкций о порядке обращения с пожароопасными веществами и материалами; изготовление средств наглядной агитации; нормирование численности людей на объекте по условиям безопасности их при пожаре; разработку мероприятий по действиям администрации и работающих на случай возникновения пожара и организацию эвакуации людей; обеспечение необходимых количеств и видов пожарной техники.

Виды пожарной техники. Пожарная техника, предназначенная для защиты промышленных предприятий, классифицируется на следующие группы: пожарные машины, установки пожаротушения, средства пожарной и охранной сигнализации, огнетушители, пожарное оборудование, ручной инструмент, инвентарь и пожарные спасательные устройства.

Успех ликвидации пожара на производстве зависит прежде всего от быстроты оповещения о его начале. Поэтому цехи, склады и административные помещения оборудуют пожарной сигнализацией. Пожарная сигнализация может быть электрическая и автоматическая. Электрическая сигнализация состоит из извещателей, которые установлены на видных местах в производственных помещениях, а также и вне их, для того чтобы возникший вблизи пожар не мог препятствовать подходу к извещателю. В автоматической пожарной сигнализации используют датчики, реагирующие на повышение температуры до определенного уровня, на излучение открытого пламени, дым. Применение того или иного извещателя определяется характером возможного пожара, контролируемой площадью, условиями производства.

1. Охранно-пожарная сигнализация

Пожарная сигнализация является частью системы обеспечения пожарной безопасности. Обеспечение пожарной безопасности является требованием Федерального Закона Российской Федерации №63-ФЗ «О пожарной безопасности» и Федерального Закона Российской Федерации №123-ФЗ «Технический регламент о требованиях пожарной безопасности» обязательно к исполнению на всей территории Российской Федерации.

Охранно-пожарная сигнализация обозначается как комплекс технических устройств, которые должны посредством подачи сигналов оповещать о возникших на объекте возгораниях. Таким образом, основная цель установки такой охранной системы заключается в спасении людских жизней и материальных ценностей.

Автоматическая пожарная сигнализация необходима для следующих целей:

·              Обнаружение очагов пожаров;

·              Обработка данных и их протоколирование;

·              Формирование тревожных сигналов;

·              Формирование команд и передача их для включения автоматических средств пожаротушения, дымоудаления, срабатывания систем, оповещающих о пожаре.

Основными компонентами таких систем являются сенсорные устройства, контрольно - приемные панели, оборудование для центрального управления ОПС с соответствующим программным обеспечением. Обнаружение очагов возгорания производится при помощи извещателей.

В настоящее время при монтаже охранно-пожарных систем применяются различные типы извещателей:

тепловые;

дымовые;

комбинированные;

световые;

ионизационные;

ручные;

аспирационные;

светодиодные дымовые оптико-электронные;

Согласно принципу формирования сигнала о пожаре или проникновение в пределы охраняемой территории или объекта извещатели принято подразделять на активные и пассивные.

На данный момент используется три вида сигнализации, являющиеся основными: адресно-опросная, адресно-аналоговая и пороговая.

Пороговая сигнализация, Сама система состоит из датчиков - пожарных извещателей. Они должны срабатывать на определенную причину, которая достигнет своего критического порога, отсюда и название. Этими причинами могут являться дым, повышение температуры и т.д. Но у этой системы очень много недостатков. Среди них повышенный расход материалов при ее монтаже, невозможность контроля работоспособности датчиков и их позднее срабатывание при пожаре.

Адресно-опросная система. В отличие от пороговой системы, которая просто оповещает о пожаре, опросная система дает возможность определить источник и место возгорания с точностью в несколько метров. Это благодаря тому, что адресно-опросная сигнализационная система как бы «опрашивает» свои датчики об их состоянии. Этот «опрос» ведется все время, а датчики могут давать ответ в четырех разных вариациях: «пожар», «неисправность», «отсутствие» и «норма». Данная система контролирует каждый свой датчик, что относят к ее несомненным достоинствам.

Именно поэтому все специалисты сходятся в одном - адресно-аналоговый вид пожарной сигнализации является самым современным видом среди всех трех видов. Она обладает всеми преимуществами вышеперечисленных систем. Но есть и существенное отличие - решение о состоянии охраняемого объекта принимает не датчики, а контрольная панель, являющаяся центром всей системы. Применение данной панели дает возможность обнаружения возгорания в начальной стадии с точностью до одного метра. Единственным недостатком адресно-аналоговой системы является ее высокая стоимость. Но стоимость пожарной сигнализации, несомненно, в разы уступает размерам возможного ущерба, который может нанести пожар. Этот факт позволяет сделать вывод о том, что защита от пожара перекрывает этот несущественный недостаток.

Синтезом вышеописанных пожарно-охранных систем являются комбинированные сигнализации, имеющие модульную структуру. Она представляет собой систему, в которой приемно-контрольное оборудование включает в себя ряд модулей, соединенных линий связи, по которой информация о событиях системы поступает на системный блок, где в дальнейшем подвергается обработке. Также в составе КПК находятся модули однопороговых и двухпроговых шлейфов, модули адресно-аналоговые с кольцевыми шлейфами. Все элементы объединены в единую сеть, управляющуюся сетевым контроллером. Преимуществом такой системы является тот факт, что она способна интегрировать различные типы и виды устройств, которые возможно контролировать на одном рабочем месте.

Исходя из того, что строительство или реконструкция цехов и других зданий ООО «Завод Медсинтез» велось в разное время, а также принимая во внимание то, что в настоящее время ведётся реконструкция здания 4-го цеха совместно с переоборудованием данного здания для нужд организуемого производства, в том числе проектирование и монтаж новой ветки ОПС. На ООО «Завод Медсинетз» применяется ОПС комбинированного типа на основе адресно-аналоговая системы «Орион» фирмы «Болид».

2. Система охранно-пожарной сигнализации ООО «Завод Медсинтез»

На предприятии пожарная сигнализация представляет собой сложный комплекс технических средств, служащих для своевременного обнаружения возгорания. Как правило, пожарная сигнализация в комплексе, объединяет системы: безопасности и инженерные системы здания, обеспечивая достоверной информацией системы оповещения работниками охраны ООО «Завод Медсинтез» в случае, пожара.

Аппаратура и оборудование, входящие в состав пожарной сигнализации, соответствуют действующим стандартам, техническим условиям, имеет сертификат качества и не имеет дефектов. В зависимости от масштаба задач, которые решает охранно-пожарная сигнализация, в ее состав входит оборудование трех основных категорий:

оборудование централизованного управления охранно-пожарной сигнализацией - центральный компьютер, с установленным на нем ПО для управления охранно-пожарной сигнализацией; в небольших системах охранно-пожарной сигнализации задачи централизованного управления выполняет охранно-пожарная панель;

оборудование сбора и обработки информации с датчиков охранно-пожарной сигнализации: приборы приемно-контрольные охранно-пожарные (панели);

сенсорные устройства - датчики и извещатели охранно-пожарной сигнализации.

Все установки находятся в исправном состоянии, постоянной готовности для выполнения, поставленной задачи.

Рисунок 1.

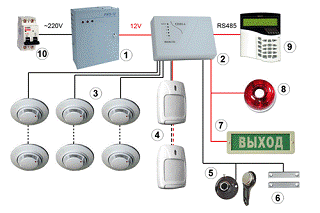

На рисунке 1 показана структурная схема ОПС.

Где:

- источник питания 12В для обеспечения питания ОПС в случае отсутствия электроснабжения охраняемых объектов;

- прибор приёмно-контрольный охранно-пожарный С2000-4;

- пожарные извещатели (датчики);

- охранные датчики;

- ключи контроля доступа;

- датчики вскрытия дверей и окон;

- световые приборы эвакуации;

- звуковые приборы оповещения и эвакуации (оповещатели);

- пульт контроля и управления охранно-пожарный находится на КПП;

- автоматический выключатель.

Данная структурная схема включает в себя основные приборы, используемые для охранно-пожарной сигнализации одного этажа или одноэтажного здания производственных, административных и хозяйственно-бытовых корпусов ООО «Завод Медсинтез».

На ООО «Завод Медсинтез» охранно-пожарная сигнализация управляется приемно-контрольными приборами. Приемно-контрольный прибор осуществляет питание охранных и пожарных извещателей по шлейфам охранно-пожарной сигнализации, прием тревожных извещений от извещателей, формирует тревожные сообщения, а также передает их на станцию централизованного наблюдения и формирует сигналы тревоги на срабатывание других систем.

В помещении диспетчерского пункта (КПП) и других местах размещения приборов сигнализации и узлов управления находится инструкция о порядке действия дежурного персонала в случае появления сигналов о пожаре или неисправности УПС (управления пожарной сигнализации). Диспетчерский пункт оборудован телефонной связью и укомплектован электрическим фонарем.

На данном предприятии система пожарной сигнализации предназначена для своевременного обнаружения места возгорания и формирования управляющих сигналов для систем оповещения о пожаре и автоматического пожаротушения.

Весь перечень организационно-технических мероприятий ООО «Завод Медсинтез» во время пожара имеет одну главную цель - спасение жизни людей. Поэтому на первое место выходят задачи раннего обнаружения возгорания и оповещения персонала. Решение этих задач возложено на лицо, ответственное назначенное приказом, за пожарную сигнализацию. На случай пожара пожарная сигнализация - получает, обрабатывает, передает в заданном виде потребителям при помощи технических средств информации о пожаре на охраняемом предприятии. Основные функции пожарной сигнализации обеспечиваются различными техническими средствами. Для обнаружения пожара служат извещатели, для обработки и протоколирования информации и формирования управляющих сигналов тревоги - приемно-контрольная аппаратура и периферийные устройства.

Кроме этих функций, пожарная сигнализация формирует команды на включение автоматических установок пожаротушения и дымоудаления, систем оповещения о пожаре, технологического, электротехнического и другого инженерного оборудования предприятия. Современная аппаратура охранно-пожарной сигнализации имеет собственную развитую функцию оповещения.

Для получения информации о тревожной ситуации на ООО «Завод Медсинтез», в состав охранно-пожарной сигнализации входят извещатели, отличающиеся друг от друга типом контролируемого физического параметра, принципом действия чувствительного элемента, способом передачи информации на центральный пульт управления сигнализацией.

По принципу формирования информационного сигнала о проникновении на предприятие или пожаре извещатели охранно-пожарной сигнализации делятся на активные и пассивные.

Для получения и обработки извещений охранно-пожарная сигнализация использует различные типы приемно-контрольной аппаратуры: центральные станции, контрольные панели, приборы приемно-контрольные. Данная аппаратура отличается информационной емкостью - количеством контролируемых шлейфов сигнализации и степенью развития функций управления и оповещения. ООО «Завод Медсинтез» оборудован адресной пожарной сигнализацией с применение кольцевого шлейфа сигнализации, имеющего повышенную защиту от нарушения линий связи с извещателями.

Функции управления и оповещения реализуются в контрольных панелях с помощью специализированных входных и выходных приборов. Для отображения информации пожарная сигнализация использует встроенные световые и буквенно-цифровые индикаторы, звуковые сигнализаторы.

Особенность эксплуатации автоматизированной системы противопожарной защиты заключается в том, что в нормальных условиях не выполняет никаких функций, но всегда находиться в состоянии постоянной готовности к выполнению своих функций.

3. Краткие технические характеристики элементов ОПС

Извещатель (датчик) тепловой адресный максимально - дифференциальный С2000-ИП-ПА


Извещатель тепловой адресный максимально - дифференциальный, предназначен для обнаружения возгораний, сопровождающихся выделением тепла, и выдачи извещений «Пожар», «Неисправность», «Тест». Применяется с прибором «Сигнал-10»

Наименование параметра

Значение параметра

Температура срабатывания

от +54 до +65°C

Рабочий диапазон температур

от минус 30 до +55°C

Время технической готовности извещателя

не более 60 с

Относительная влажность

до 93% при +40°C

Степень защиты корпуса

IР41

Габаритные размеры извещателя вместе с розеткой

диаметр 100 мм высота 46 мм

Масса

не более 0,2 кг

Средний срок службы

10 лет

Тип монтажа

потолочный


Извещатель пожарный ручной адресный ИПР 513-3ПАМ


Формирует сообщение «Пожар» нажатием на клавишу. Применяется с приёмно-контрольным прибором «Сигнал-10».Извещатель пришёл на смену прибору ИПР 513-3ПА.

Наименование параметра

Значение параметра

Время фиксации нарушения зоны

не более 300 мс

Время технической готовности

не более 60 с

Рабочий диапазон температур

от минус 30 до +55°C

Относительная влажность

до 95% при +25°C

Степень защиты корпуса

IР41

Габаритные размеры

94x90x33 мм

Масса

0,15 кг

Средний срок службы

10 лет

Тип монтажа

настенный


Пульт контроля и управления охранно-пожарный С2000М


«С2000M» предназначен для информационного объединения приборов ИСО «Орион» с целью организации единого центра управления и сбора системных сообщений, объединения шлейфов сигнализации в разделы, создания перекрестных связей между разделами и выходами разных приборов, расширения возможностей отображения информации.

Взаимодействие между пультом «С2000М» и приборами ИСО «Орион» происходит по интерфейсу RS-485 с передачей информации в протоколе «Орион».

·              Обеспечивает отображение системных сообщений на символьном жидкокристаллическом экране и их сохранение в энергонезависимом буфере (архиве) с возможностью просмотра. Управляет отображением состояний разделов на блоках индикации «С2000-БИ», «С2000-БКИ» и «С2000-БИ» исп. 01. Для лучшего восприятия сообщений возможно задание текстовых описаний разделов, шлейфов сигнализации, адресных извещателей и пользователей.

·              Позволяет управлять разделами (ставить на охрану и снимать с охраны), используя PIN-код, на самом пульте или клавиатурах «С2000-К» и «С2000-КС», ключами Touch Memory или картами Proximity с любого прибора, имеющего вход для подключения считывателя, с блоков «С2000-БКИ», SMS сообщениями через «УО-4С».

·              Позволяет дистанционно управлять приборами «С2000-АСПТ» и «Поток-3Н» командами с пульта и с блоков индикации «С2000-ПТ»: выбирать автоматический или ручной режим управления установками пожаротушения, инициировать их запуск и отмену запуска. Управляет отображением состояний зон пожаротушения на «С2000-ПТ» и состояний установки водяного пожаротушения на «С2000-БИ» исп. 01.

·              Обеспечивает разграничение прав доступа пользователей к функциям управления.

·              Имеет функцию автоматического управления выходами приемно-контрольных приборов, пусковых и релейных блоков по 45 различным программам.

·              Поддерживает сценарии управления выходами, речевым оповещением, шлейфами сигнализации и режимами доступа. Сценарии управления выходами позволяют создавать собственные программы управления исполнительными устройствами. Сценарии управления речевым оповещением позволяют управлять приборами речевого оповещения серии «Рупор» и могут использоваться для оповещения синхронного и с разделением объекта на зоны. Сценарии управления режимом доступа предназначены для автоматического открывания дверей на путях эвакуации при пожаре. Сценарии управления шлейфами могут использоваться для автоматического управления шлейфами сигнализации (для постановки на охрану или снятия с охраны) или режимами работы приборов «С2000-АСПТ» и «Поток-3Н» по системным событиям.

·              Поддерживает подключение к АРМ «Орион» или АРМ «Орион Про» для увеличения функциональных возможностей и расширения системы.

·              Имеет возможность подключения принтера с последовательным интерфейсом RS-232 для документирования событий или ПК с программным обеспечением АРМ «С2000» для отображения событий, состояний разделов и шлейфов сигнализации.

·              Обеспечивает передачу извещений приборами «С2000-ИТ», «УО-4С», «УО-Орион» и «С2000-ПП». Имеет возможность подключения радиопередатчика ATS100 радиосистемы охраны LARS или радиопередатчика RS-202TD радиосистемы охраны «Риф Стринг 202» («LONTA 202») для передачи извещений по радиоканалу.

·              Конфигурирование пульта в программе «Pprog.exe» или в программном модуле Администратор базы данных АРМ «Орион Про».

Наименование параметра

Значение параметра

Количество приборов и устройств ИСО «Орион», подключаемых к линии RS-485, не более

127

Интерфейс RS-485

1

Длина линии связи RS-485, м, не более

3000

Интерфейс RS-232

1

Количество устройств, подключаемых к выходу RS-232

1 (компьютер с АРМ, принтер, радиопередатчик ATS100 (через преобразователь) или радиопередатчик RS-202TD)

Длина линии связи RS-232, м, не более

20

Количество шлейфов сигнализации и адресных извещателей, группируемых в разделы, не более

2048

Количество управляемых в автоматическом режиме релейных выходов, не более

256

Количество разделов, не более

511

Количество групп разделов, не более

128

Количество пользовательских паролей, не более

2047

Объем журнала событий

1023

Жидкокристаллический индикатор

2 строки х 16 символов, с подсветкой

Питание

от резервированного источника постоянного тока

Напряжение питания, В

от 10,2 до 28,4

Средний ток потребления в дежурном режиме, мА

при напряжении питания 12 В

60


при напряжении питания 24 В

35

Максимальный ток потребления в тревожном режиме, мА

при напряжении питания 12 В

120


при напряжении питания 24 В

65

Рабочий диапазон температур,°C

от +1 до +55

Степень защиты оболочкой

IP20

Масса, кг, не более

0,3

Габаритные размеры, мм

140х114х25

Тип подключения к прибору

клеммная колодка под винт, провод от 0,2 до 1,5 кв. мм

Способ монтажа

настенный навесной



Блок индикации С2000-БИ SMD


С2000-БИ» SMD предназначен для работы в составе ИСО «Орион» совместно с пультом контроля и управления «С2000» («С2000М») и отображения с помощью встроенных индикаторов и звуковой сигнализации сообщений о событиях в 60 разделах системы.

·              Раздельное отображение на 60 двухцветных индикаторах состояний контролируемых разделов: «Взят», «Взятие», «Снят», «Тревога», «Нападение», «Невзятие», «Пожар», «Внимание», «Неисправность», «Нарушение технолог. ШС», «Норма технолог. ШС»

·              Отображение на светодиодных индикаторах «Пожар», «Внимание», «Тревога», «Нападение», «Невзятие» и «Неисправность» тревог и неисправностей в прикрепленной к блоку «С2000 БИ» SMD части системы «Орион»

·              Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его сброса оператором

·              Формирование сообщения о вскрытии корпуса на пульт «С2000»

·              Программирование адреса прибора в системе, номеров закрепленных разделов, типа индикации, времени звучания звуковой сигнализации

·              Часовая синхронизация времени с пультом «С2000» («С2000M»)

Наименование параметра

Значение параметра

Световая индикация

60 двухцветных индикаторов для отображения состояния разделов ИСО «Орион»


7 одноцветных индикаторов для отображения наличия тревог и неисправностей в ИСО «Орион»


1 индикатор для отображения режимов работы блока

Встроенный звуковой сигнализатор

есть

Датчик вскрытия корпуса

микропереключатель

Коммуникационный порт (для работы в ИСО «Орион»)

RS-485, протокол Орион

Питание прибора

от внешнего источника постоянного тока

Напряжение питания

10,2 ÷ 28,4 В постоянного тока

Потребляемая мощность

не более 3 Вт

Потребляемый ток

в тревожном режиме

не более 300 мА при напряжении 12 В не более 150 мА при напряжении 24 В


в дежурном режиме (все индикаторы выключены)

не более 50 мА при напряжении 12 В не более 50 мА при напряжении 24 В

Готовность к работе после включения питания

не более 2 с

Рабочий диапазон температур

от -30 до +50°C

Относительная влажность

до 98% при +25°C

Степень защиты корпуса

IР20

Габаритные размеры

340х170х25,5 мм

Вес прибора

не более 0.6 кг

Средний срок службы

10 лет

Программирование прибора

программа UProg.exe

Подключение к ПК

через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип монтажа

настенный навесной



Прибор приемно-контрольный охранно-пожарный С2000-4


Предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет управление от считывателя Proximity-карт или ключей Touch Memory, встроенную индикацию и релейные выходы.

·              Программируемый выбор типа шлейфов сигнализации:

o     тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)

o     тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)

o     тип 3: пожарный тепловой двухпороговый

o     тип 4: охранный

o     тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя

o     тип 6: технологический

o     тип 7: охранный входной

o     тип 11: тревожный

o     тип 12: программируемый технологический

·              Отображение состояния шлейфов сигнализации и состояния прибора на 5 встроенных индикаторах

·              Контроль доступа в охраняемое помещение в режиме: вход по Proximity-карте или ключу Touch Memory, выход по кнопке ВЫХОД

·              Настраиваемый контроль взлома и блокировки входной двери

·              Подключение считывателей с интерфейсом Touch Memory, Wiegand, ABA TRACK II и управление двухцветным светодиодом и звуковым сигнализатором считывателя

·              Возможность управления взятием / снятием под охрану и доступом одной Proximity картой или ключом Touch Memory

·              Режим двойной идентификации (по двум карточкам или ключам) для доступа и управления взятием / снятием

·              Программируемые временные зоны для доступа и управления шлейфами сигнализации

·              Программируемая логика управления двумя реле и двумя транзисторными выходами с контролем подключаемых цепей (37 тактик управления)

·              Управление взятием / снятием под охрану, доступом со считывателя или дополнительно по интерфейсу RS-485 в ИСО «Орион»

·              Управление выходами прибора по интерфейсу RS-485 в ИСО «Орион»

·              Запоминание событий в буфере при потере связи по интерфейсу RS-485

Наименование параметра

Значение параметра

Количество радиальных неадресных шлейфов сигнализации (ШС)

4

Макс. сопротивление проводов ШС без учета оконечного сопротивления

1 кОм для охранных ШС, 100 Ом для пожарных ШС

Допустимое сопротивление утечки между проводами ШС или каждым проводом и «землёй»

20 кОм для охранных ШС, 50 кОм для пожарных ШС

Подключаемые к ШС устройства

Неадресные охранные и пожарные извещатели с релейным выходом

Без ограничений


Неадресные охранные извещатели, питающиеся от ШС

с общим током потребления до 3 мА


Неадресные пожарные извещатели, питающиеся от ШС

с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)

Напряжение на каждом входе ШС

24 В ÷ 19 В при установке оконечного резистора 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС

Ограничение тока в короткозамкнутом ШС

26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)

Световая индикация тревог и неисправностей

1 индикатор состояния прибора и 4 индикатора состояния каждого из ШС

Энергонезависимый буфер событий

4088 сообщений

Встроенный звуковой сигнализатор

есть

Датчик вскрытия корпуса

микроконтакт

Интерфейс

RS-485

Питание прибора

от внешнего источника постоянного тока

Напряжение питания

10,2 ÷ 28,4 В постоянного тока

Количество вводов питания

2

Потребляемый ток

110 - 260 мА при напряжении питания 12 В, 60 - 140 мА при напряжении питания 24 В

Готовность к работе после включения питания

не более 3 с

Внешний считыватель электронных идентификаторов (ЭИ)

1 вход

Интерфейс подключаемых считывателей

Touch Memory, Wiegand, ABA TRACK II

Управление светодиодами считывателя

Двумя светодиодами (зеленым и красным). Сигнал управления «+5В КМОП» с ограничением тока при прямом подключении светодиодов на уровне 10 мА

Управление звуковым сигнализатором считывателя

Есть. Сигнал управления «+5В КМОП»

Объем памяти ЭИ (ключей Touch Memory или Proximity-карт)

4096

Выходы

4 шт.

Электромагнитные реле

2 шт.: 30 В, 7 А, 100 Вт постоянного тока

Ключи (транзисторные)

2 шт.: 12 или 24 В (определяется напряжением питания прибора), 1 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,0 мА), защита от перегрузки по току

Рабочий диапазон температур

от -40 до +50°C

Относительная влажность

до 98% при +25°C

Степень защиты корпуса

IР30

Габаритные размеры

156×107×39 мм

Вес прибора

не более 0,3 кг

Средний срок службы

10 лет

Программирование прибора

программа UProg.exe

Подключение к ПК

через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип монтажа

настенный навесной или на DIN-рейку


Прибор приемно-контрольный охранно-пожарный Сигнал-20М


Предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет клавишное управление, доступ по PIN-коду, встроенную индикацию и релейные выходы.

·              До 20 радиальных шлейфов сигнализации

·              Программируемый выбор типа шлейфов сигнализации:

o     тип 1: пожарный тепловой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)

o     тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)

o     тип 3: пожарный дымовой двухпороговый

o     тип 4: охранный

o     тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя

o     тип 6: технологический

o     тип 7: охранный входной

o     тип 11: тревожный

o     тип 12: программируемый технологический

·              Доступ к управлению по PIN - коду

·              Программирование PIN кода пользователей: длина пароля (от 2 до 6 цифр), создание группы ШС, назначение прав на управление

·              Управление группой шлейфов (в группе от 1 до 20 шлейфов)

·              Возможность сброса конфигурации прибора на заводские установки

·              Управление взятием / снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485

·              Программируемые выходы (37 локальных тактик управления)

·              Два ввода питания: для подключения основного и резервного источников питания

·              Две встроенные выдвижные панели для пользовательских надписей

Значение параметра

Количество радиальных неадресных шлейфов сигнализации (ШС)

20

Макс. сопротивление проводов ШС без учета оконечного сопротивления

1 кОм для охранных ШС 100 Ом для пожарных ШС

Допустимое сопротивление утечки между проводами ШС или каждым проводом и «землёй»

20 кОм для охранных ШС 50 кОм для пожарных ШС

Подключаемые к ШС устройства

Неадресные охранные и пожарные извещатели с релейным выходом

Без ограничений

Неадресные охранные извещатели, питающиеся от ШС

общий ток потребления извещателей по одному ШС - до 3 мА

Неадресные пожарные извещатели, питающиеся от ШС

общий ток потребления извещателей по одному ШС типа 1 - до 3 мА общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА

Напряжение на каждом входе ШС

24 В ÷ 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС

Ограничение тока в короткозамкнутом ШС

26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)

Световая индикация

20 индикаторов состояния каждого из ШС 5 индикаторов состояния выходов 5 индикаторов отображения режимов прибора (тревог, пожаров, неисправностей и др.)

Встроенный звуковой сигнализатор

есть

Датчик вскрытия корпуса

микропереключатель

Интерфейс

RS-485, протокол Орион

Питание прибора

От внешнего источника постоянного тока

Напряжение питания

10,2 ÷ 28,4 В постоянного тока

Количество вводов питания

2

Потребляемый ток

в дежурном режиме (зависит от количества токопотребляющих извещателей в ШС)

200 - 300 мА при напряжении питания 24 В 400 - 600 мА при напряжении питания 12 В

в режиме Пожар

350 мА при напряжении питания 24 В 650 мА при напряжении питания 12 В

Готовность к работе после включения питания

не более 3 с

Объем памяти паролей пользователей

до 64

Выходы

5 шт.

Электромагнитные реле (сухой контакт)

3 шт.: 28 В - 0,8 А или 80 В-от 0,1 мА до 50 мА

Электромагнитные реле с контролем выходных цепей

2 шт.: 2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току

Рабочий диапазон температур

от -30 до +55°C

Относительная влажность

до 98% при +25°C

Степень защиты корпуса

IР20

Габаритные размеры

247х150х48 мм

Вес прибора

не более 0,3 кг

Средний срок службы

10 лет

Программирование прибора

программа UProg.exe

Подключение к ПК

через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип монтажа

настенный навесной

Контроллеры двухпроводной линии связи С2000-КДЛ, С2000-КДЛ-2И


Контроллер адресной двухпроводной подсистемы передачи извещений «СПИ-2000А» («С2000-КДЛ-2И» с гальванической изоляцией). Возможна работа только в составе системы ИСО «Орион»

·              Подключение до 127 адресных устройств (АУ).

·              Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва

·              Наличие гальванически развязанных между собой групп проводных соединений - источника питания, интерфейса RS485 и ДПЛС - только «С2000-КДЛ-2И»

·              Возможность применения изоляторов короткого замыкания «БРИЗ» и «БРИЗ исп. 01» для локализации короткозамкнутых участков ДПЛС

·              Питание подключенных адресных устройств по двухпроводной линии связи

·              Работа с адресно-аналоговыми дымовыми извещателями «ДИП-34А»:

o     назначение порога предварительного оповещения «Внимание» и порога «Пожар»

o     задание временных зон «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» отдельно для каждой временной зоны

o     назначение уровня запыленности

o     передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность»

·              Работа с адресными пожарными извещателями «С2000-ИП» и «ИПР 513-ЗА»

·              Работа с двухадресными счетчиками расхода «С2000-АСР2», предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа)

·              Подключение адресных охранных извещателей «С2000-ИК», «С2000-ШИК», «С2000-ПИК», «С2000-СТ», «С2000-СМК», «С2000-СМК Эстет», «С2000-В», «С2000-СВЧ», «С2000-СТИК», «С2000-КТ»

·              Работа с адресным измерителем влажности и температуры «С2000-ВТ»

·              Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом «сухой контакт» через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8»

·              Управление исполнительными устройствами через адресный релейный блок «С2000-СП2»

·              Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов

·              Поддержка интерфейсов считывателей - Touch Memory(iButton), Wiegand и ABA-TrackII

·              Локальное и централизованное управления разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном)

·              Передача служебных и тревожных сообщений на пульт «С2000», «С2000М», АРМ «Орион» и АРМ «Орион Про»

·              Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от «ДИП-34А» и «С2000-ИП» соответственно

·              Использование совместно с «С2000-ВТ» и «С2000-ИП» для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств

·              Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54

·              Контроль вскрытия корпуса блока

·              Световая индикация состояния прибора, ДПЛС, интерфейса RS-485

·              Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого

Наименование параметра

Значение параметра

Количество подключаемых АУ

127

Длина двухпроводной линии

600 метров при сечении 0,75 мм² 700 метров при сечении 0,9 мм²

Напряжение питания

от 10,2 В до 28,4 В постоянного тока

Ток потребления (без учёта потребления АУ), не более:

при напряжении питания 12 В

80 мА


при напряжении питания 24 В

40 мА

Ток потребления в дежурном режиме (подключены 127 АУ с током потребления 0,5мА каждое), не более:

при напряжении питания 12 В

160 мА


при напряжении питания 24 В

80 мА

Максимальное напряжение гальванической изоляции (только «С2000-КДЛ-2И»)

500 В

Минимальное сопротивление гальванической изоляции (только «С2000-КДЛ-2И»)

20 МОм

Внешний считыватель электронных идентификаторов (ЭИ)

1 вход

Интерфейс подключаемых считывателей

Dallas Touch Memory (1-Wire, µ-LAN), Wiegand и ABA-Track II

Управление светодиодами считывателя

Управление двумя светодиодами считывателя (красным и зелёным) в соответствии с логическими уровнями «+5В КМОП», с ограничением тока при прямом подключении светодиодов на уровне 10 мА

Управление звуковым сигнализатором считывателя

Есть. Сигнал управления «+5В КМОП»

Объем памяти ключей Touch Memory(iButton), карт или кодов

512

Энергонезависимый буфер событий

255

Световая индикация на лицевой панели

3 светодиодных индикатора (работа, RS-485 и ДПЛС)

Встроенный звуковой сигнализатор

Не менее 50 дБА на расстоянии 1 м

Датчик вскрытия корпуса

микропереключатель

Коммуникационный порт (для работы в ИСО «Орион»)

RS-485, протокол Орион

Питание прибора

От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания)

Готовность к работе после включения питания

не более 2 с

Рабочий диапазон температур

от -30 до +55°C

Относительная влажность

до 98% при +25°C

Степень защиты корпуса

IР30

Габаритные размеры

156×107×39 мм

Масса прибора

не более 0,3 кг

Средний срок службы

10 лет

Программирование контроллера

программа UProg.exe

Подключение к ПК

через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип монтажа

настенный навесной или на DIN-рейку


Сигнально-пусковой адресный блок С2000-СП4


Блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.

Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером «С2000-КДЛ» (версии 2.01 и выше) или «С2000-КДЛ-2И» (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО «Орион».

·              Выпускается в 2х исполнениях:

o     С2000-СП4/24 для рабочего напряжения от 12 до 24 Вольт (переменного или постоянного тока)

o     С2000-СП4/220 для рабочего напряжения 220 Вольт переменного тока

·              Управление двумя реле через контроллер «С2000-КДЛ» от пульта «С2000»/ «С2000М» или АРМ «Орион»/ «Орион Про»

·              Программируемая логика управления реле.

·              Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)

·              Гальваническая развязка управляемых выходов от ДПЛС

·              Получение сигналов от 2-х концевых выключателей состояния привода

·              Возможно подключение внешней кнопки функционального теста

·              Контроль вскрытия корпуса

·              Световая индикация состояния прибора и выходов

·              До 25 блоков к «С2000-КДЛ»

Наименование параметра

Значение параметра

Количество выходов

2 релейных выхода с контролем целостности линии подключения нагрузки

Максимальный коммутируемый ток одного реле С2000-СП4/24 С2000-СП4/220

3 А 1A

Коммутируемое напряжение (от источника питания блока) зависит от исполнения С2000-СП4/24 С2000-СП4/220

от 10,2 В до 28,4 В 220В

Максимальный ток контроля исправности цепей

1,5 мА

Максимальная коммутируемая мощность каждого реле:

С2000-СП4/24 С2000-СП4/220

72 ВА 220 ВА

Количество контролируемых зон

3 для подключения концевых выключателей состояния привода и кнопки функционального теста

Потребляемый ток от линии ДПЛС

не более 1,5 мА

Гальваническая развязка ДПЛС и источника питания силовой части

до 500 В

Датчик вскрытия корпуса

микропереключатель

Время технической готовности

не более 15 с

Рабочий диапазон температур

от минус 30 до +55°C

Относительная влажность

до 93% при +40°C

Степень защиты корпуса

IР20

Габаритные размеры

156х107х39 мм

Масса

не более 0,2 кг

Средний срок службы

10 лет

Программирование

программа UProg.exe

Тип монтажа

настенный навесной или на DIN-рейку


Оповещатель охранно-пожарный свето-звуковой Маяк-12-КП

Краткое описание

Светозвуковой, 100 дБ, 12 В, 0,075 А

Назначение изделия

Оповещатель предназначен для светового и звукового оповещения о состоянии объекта, охраняемого с помощью приборов охранно-пожарной сигнализации.

Особенности

Запрещается установка оповещателя во взрывоопасных и пожароопасных помещениях, в случае монтажа вне помещений

Напряжение питания DC, В

10.8…13.2

Ток потребления, мА:


- светового оповещателя

25

- звукового оповещателя

50

Уровень звукового давления на расстоянии 1 м, дБ

100

Номинальное время непрерывной работы оповещателя в режиме «Тревога», мин

60

Диапазон рабочих температур,°С

-30…+55

Габаритные размеры, мм

80х80х42

Масса, не более, кг

0.07

охранный сигнализация пожарный

Заключение

За время прохождения практики на ООО «Завод Мединз» я изучила нормативное законодательство по вопросу обеспечения пожарной безопасности предприятия.

Познакомилась с мерами обеспечения пожарной безопасности на производстве на примере ООО «Завод Медсинтез». Из всего комплекса мероприятий по обеспечению пожарной безопасности больше всего меня заинтересовала пожарная сигнализация.

Я изучила структуру организации системы пожарной сигнализации на ООО «Завод Медсинтез», правила монтажа пожарно-охранного оборудования, правила прокладки кабельных линий пожарно-охранного оборудования, пожарно-охранное оборудование, установленное на ООО «Завод Медсинтез», системы пожаротушения и дымоудаления ООО «Завод Медсинтез», вопросы взаимодействия ОПС и вентиляционных систем ООО «Завод Медсинтез», программирование системы ОПС согласно требований документации по пожарной охране.

Результатом моей работы является данный отчёт по производственной практике.

Литература

1. Федеральный Закон №63-ФЗ «О пожарной безопасности» - 1994 г.

. Федеральный Закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности»

. Лапин В.Л., Сердюк Н.И. Управление охраной труда на предприятии. - М.: МИГЖ МАТИ, 1986.

. Левочкин Н.Н. Инженерные расчеты по охране труда. Изд-во Красноярского ун-та, -1986.

. Охрана труда в машиностроении. / Под ред. Юдина Б.Я., Белова С.В.М.: Машиностроение, 1983.

. Охрана труда. Информационно-аналитический бюллетень. Вып. 5. - М.: Минтруд РФ, 1996.

. Путин В.А., Сидоров А.И., Хашковский А.В. Охрана труда, ч. 1.-Челябинск, ЧТУ, 1983.

. Рахманов Б.Н., Чистов Е.Д. Безопасность при эксплуатации лазерных установок. - М.: Машиностроение, 1981.

. Саборно Р.В., Селедцов В.Ф., Печковский В.И. Электробезопасность на производстве. Методические указания. - Киев: Вища Школа, 1978.

. Справочная книга по охране труда / Под ред. Русака О.Н., Шайдорова А.А. - Кишинев, Изд-во «Картя Молдовеняскэ», 1978.

Похожие работы на - Система охранно-пожарной сигнализации ООО 'Завод Медсинтез'



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
