Проектирование цеха, состоящего из комплекса производственных участков и вспомогательных подразделений
СОДЕРЖАНИЕ
Введение
. Определение
потребного количества оборудования с учетом его дозагрузки и рабочих мест
. Расчет
количества основных производственных и вспомогательных рабочих
. Определение
площади вспомогательных подразделений, входящих в состав участка
. Выбор
подъемно-транспортного оборудования
. Разработка
компоновочного плана участка
. Расчет
технико-экономических показателей участка механической обработки детали
"Вал"
Заключение
Список
использованных источников
ВВЕДЕНИЕ
Современное механосборочное производство представляет собой сложную
систему, параметры и структуры которой зависят от номенклатуры выпускаемой
продукции, программы выпуска, сложности конструкции и вида производственного
процесса. Поэтому задачи, решаемые при проектировании цехов, состоящих из
комплекса производственных участков и вспомогательных подразделений, весьма
многообразны.
Их решение требует глубоких знаний этапов производственного процесса,
таких как получение, складирование и движение заготовок к рабочим местам, виды
механической обработки, сборки и контроля, перемещение заготовок и деталей по
операциям технологических процессов, хранения на складах готовой продукции и
межоперационных складах, сборка, регулировка, испытание, окраска, упаковка.
Кроме этого необходимо использовать современные методы проектирования
механосборочного производства и принципы организации автоматизированного
производства.
1. ОПРЕДЕЛЕНИЕ ПОТРЕБНОГО КОЛИЧЕСТВА ОБОРУДОВАНИЯ С УЧЕТОМ
ЕГО ДОЗАГРУЗКИ И РАБОЧИХ МЕСТ
Для не поточных линий число станков для каждой операции определяется по
формуле
= = ,
(1)
где Fэ - эффективный фонд времени
оборудования, Fэ = 1984 (ч.);
Тi -
годовая трудоемкость по каждой операции, мин.
Для операции "Вертикально-фрезерная", число станков составит:
.
Аналогично рассчитывается число станков для других операций. Расчет
базового и модернизированного сведен в таблицу 1.
Таблица 1 - Определение потребного количества оборудования
№ Операции
|
Наименование операции
|
Базовый вариант
|
Модернизированный вариант
|
|
|
Ср
|
Спр
|
Ср
|
Спр
|
010
|
Фрезерно-центровальная
|
0,04
|
1
|
0,04
|
1
|
015
|
Токарно-винторезная
|
0,28
|
1
|
0,25
|
1
|
020
|
Вертикально-фрезерная
|
0,09
|
1
|
0,08
|
1
|
025
|
Вертикально-сверлильная 1
|
0,05
|
1
|
0,04
|
1
|
030
|
Кругло-шлифовальная
|
0,112
|
1
|
0,108
|
1
|
035
|
Вертикально-сверлильная 2
|
0,022
|
1
|
0,031
|
1
|
Далее определяем коэффициент загрузки станков по формуле
(2)
Спр - принятое количество оборудования, шт.
Так для операции 010 "Фрезерно-центровальная"
модернизированного варианта коэффициент загрузки составит
Так как нормативный коэффициент загрузки станков при серийном
производстве равен 0,75 - 0,85, а рассчитанные коэффициенты по каждой операции
значительно ниже нормативного показателя, необходимо до загрузить каждую группу
станков производством деталей аналогичной конструкции.
Средний коэффициент загрузки оборудования Кз.ср ,
определяется как среднее арифметическое коэффициентов загрузки всех станков.
Расчет количества оборудования и коэффициентов загрузки в базовом и модернизированном
вариантах сведен в таблицу 2.
Таблица 2 - Сводная таблица расчета оборудования и коэффициентов загрузки
Наименование оборудования
|
Принятое количество
станков
|
Коэффициент загрузки
оборудования
|
|
|
базовый вариант
|
модернизированный вариант
|
|
|
До
|
после
|
до
|
после
|
Фрезерно-центровальная
|
1
|
0,04
|
0,80
|
0,04
|
0,80
|
Токарно-винторезная
|
1
|
0,28
|
0,83
|
0,25
|
0,85
|
Вертикально-фрезерная
|
1
|
0,09
|
0,79
|
0,08
|
0,81
|
Вертикально-сверлильная
|
1
|
0,05
|
0,81
|
0,04
|
0,83
|
Кругло-шлифовальная
|
1
|
0,112
|
0,83
|
0,108
|
0,85
|
Вертикально-сверлильная
|
1
|
0,022
|
0,78
|
0,031
|
0,84
|
Средний коэффициент
загрузки
|
|
0,81
|
0,83
|

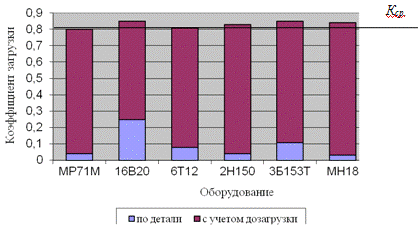

График загрузки оборудования в модернизированном варианте приведен на
рисунке 1.
Рисунок 1 - График загрузки оборудования
2. РАСЧЕТ КОЛИЧЕСТВА ОСНОВНЫХ ПРОИЗВОДСТВЕННЫХ И
ВСПОМОГАТЕЛЬНЫХ РАБОЧИХ
Расчет численности производственных рабочих определяется по трудоемкости
выполняемых работ. Число станочников можно определить по числу станков Сn , участка по следующей формуле
(3)
где - действительный фонд времени рабочего, ;
- коэффициент многостаночного обслуживания () для серийного типа производства
(чел.);
(чел.);
(чел.);
(чел.);
(чел.);
(чел.).
Итого, рабочих-станочников 6 человек. В модернизированном варианте их
количество не меняется.
Численность контролеров составляет 5-7% от числа станков (чел.).
3. ОПРЕДЕЛЕНИЕ ПЛОЩАДИ ВСПОМОГАТЕЛЬНЫХ ПОДРАЗДЕЛЕНИЙ,
ВХОДЯЩИХ В СО СТАВ УЧАСТКА
К вспомогательным подразделениям участка относят: место контролера, склад
заготовок, склад готовых деталей. Склад металла, ИРК, кладовую инструмента
организуют для цеха в целом.
Площадь цеховых складов определяют на основе нормативных данных о запасах
хранения заготовок, полуфабрикатов и готовых изделий по формуле
(4)
где m - масса заготовок и деталей,
переходящих через участок в течение года, т (определяется умножением массы
заготовки или детали на программу выпуска)
t -
нормативных запас хранения грузов на складе, дней (заготовок -12 дней, деталей
- 15 дней);
q - средняя грузонапряженность пола склада, т/м2 (при хранении
заготовок и деталей на стеллажах высотой до 2,5 (м) составляет 2 и 12 (т/м2)
соответственно);
D - число календарных дней в году (365 дней);
Ки - коэффициент использования площади склада, Ки=
0,35.
Тогда площадь склада заготовок (деталей) составит
Такие маленькие величины площадей объясняются небольшим количеством
обрабатываемых деталей на участке и очень низким коэффициентом загрузки
оборудования. Поэтому площадь данных складов необходимо дозагрузить деталями
аналогичной конструкции. Принимаем площадь склада заготовок Sск.з равную 10 м2, а площадь склада готовых
деталей Sск гот.дет = 9 (м2).
В результате механической обработки резанием образуется значительное
количество стружки. Площадь отделения для переработки стружки определяется
приближенно по количеству основного оборудования (в нашем случае - до 60
единиц) и равна 65 (м2).
Контрольные пункты в поточном производстве целесообразно размещать в
конце поточных линий. Площадь контрольного отделения можно определить исходя из
расчета размеров стандартного контрольного пункта 2
× 3 = 6 м2
на одного контролера, место контролера - 4 м2.
4. ВЫБОР ПОДЪЕМНО-ТРАНСПОРТНОГО ОБОРУДОВАНИЯ
Для участка механической обработки детали "Вал" для
транспортировки, например, от участка на цеховой склад или для погрузки в
автомобильные транспортные средства, необходимо использовать
подъемно-транспортные средства.
В данном случае целесообразно применить мостовой кран, с помощью которого
можно перемещать не только предметы обработки, но и станки, направляемые на
ремонт.
Поскольку масса станков не превышает 5 тонн, то принимаем мостовой кран
грузоподъемностью 5 тонн.
В практике поточного производства в качестве межоперационных средств для
транспортирования заготовок и готовых деталей служат устройства различной
степени автоматизации и механизации, например, конвейеры напольного типа, такие
как склизы и скаты.
. РАЗРАБОТКА КОМПОНОВОЧНОГО ПЛАНА УЧАСТКА
Общая площадь участка (укрупнено) рассчитывается по показателю , общей площади, приходящейся на один
станок или на одно рабочее место по формуле:
(5)
Для участка при обработке мелких деталей типа тел вращения с диаметром
детали менее 200 мм общая площадь на единицу производственного оборудования Sуд.о составляет 30 м2.
Тогда расчетная общая площадь всего участка, состоящего из 6 станков
равна
Площадь занимаемая одним станком, определяется по формуле
(6)
На разрабатываемом участке предлагается установить 6 станков, габаритные
размеры и площадь, которых приведены в таблице 3.
Таблица 3 - Габаритные размеры станков
Наименование станков
|
Длина, L
мм
|
Ширина, В мм
|
Высота, Н мм
|
Площадь,
|
Фрезерно-центровальный
МР71М
|
2640
|
1450
|
1720
|
3,83
|
Токарно-винторезный 16В20
|
2800
|
1190
|
1450
|
3,33
|
Вертикально-фрезерный 6Т12
|
2280
|
1965
|
2265
|
4,48
|
Вертикально-сверлильный
2Н175
|
1293
|
875
|
3090
|
1,13
|
Кругло-шлифовальный 3Б153Т
|
2660
|
1920
|
1950
|
5,11
|
Вертикально-сверлильный
МН18
|
1980
|
650
|
730
|
1,29
|
Суммарная величина станков составляет 19,17 (м).
Размер ширины пролета для цеха принимаем 18 м. Шаг колонн - расстояние
между осями колонн- 6 м, высота цеха 6 м. Оборудование на участке расставляем
по длине. Принимаем компоновку цеха с параллельным расположением пролетов.
Станки располагаем по ходу технологического процесса в шахматном порядке
поперек пролета. Отдел технического контроля расположен в конце участка, место
мастера - в начале участка. Для цеха выбираем мостовой сборный кран,
грузоподъемностью 5 тонн.
6. РАСЧЕТ ТЕХНИКО-ЭКОНОМИЧЕСКИХ ПОКАЗАТЕЛЕЙ УЧАСТКА
МЕХАНИЧЕСКОЙ ОБРАБОТКИ ДЕТАЛИ "ВАЛ"
Таблица 4 - Технико-экономические показатели участка в модернизированном
варианте
Показатели
|
Модернизированный вариант
|
Годовая программа выпуска
детали, шт.
|
2500
|
Количество рабочих смен
|
1
|
Количество единиц
производственного оборудования
|
6
|
Общая площадь участка, м2
в том числе производственная
|
180 19,17
|
Количество работающих на
участке, чел.
|
9
|
в том числе: - станочников
- мастеров - контролеров
|
6 2 1
|
Установленная мощность
оборудования, кВт: МР71М 16В20 6Т12 2Н150 3Б153Т МН18
|
7,5 7,5 7,5 7,5 5,5 2
|
Средняя мощность
оборудования, кВт.
|
6,25
|
Годовой выпуск продукции,
шт.: - на единицу производственного оборудования - на 1 м2 производственной
площади
|
417 130,4
|
Общая производственная
площадь на единицу оборудования, м2
|
3,2
|
Средний коэффициент
загрузки оборудования
|
0,83
|
Трудоемкость изготовления:
- одной детали, мин. - программы выпуска детали, час.
|
27,59 1269,14
|
ЗАКЛЮЧЕНИЕ
В данной работе был спроектирован механический участок по производству
детали "Вал": определено количество необходимого оборудования, его
дозагрузка, численность работников, составлен компоновочный план участка,
определены основные его параметры.
Для изготовления детали требуется участок общей площадью 180 (м2),
на котором располагается 6 станков по ходу маршрута обработки. В качестве
подъемно-транспортного средства выбран мостовой кран, грузоподъемностью 5 тонн.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1. Грушева
Н.Н. Проектирование механосборочных участков и цехов. Учебное пособие./Н.Н.
Грушева, В.В. Грушев, В.В. Капшунов.- Чита: ЧитГУ,2001. - 119с.
. Соломенцев
Ю.М. проектирование автоматизированных участков и цехов./Ю.М. Соломенцев, А.Г.
Схиртладзе, Ю.В. Копыленко.- Москва: Высшая школа, 2000.- 266с.
. Схиртладзе
А.Г. Основы механосборочного производства. Учебное пособие./А.Г. Схиртладзе,
В.Г. Осетров, Т.Н. Иванова.- СтарыйОскол: ТНТ,2009.- 292с.
. Грушева
Н.Н. Проектирование машиностроительного производства (механосборочные участки и
цеха): учебное пособие/Н.Н. Грушева.- Чита: РИК ЗабГУ, 2011.- 80с.
