Отчет о проведении патентного исследования на определение уровня развития объекта техники 'Детское автомобильное кресло'
Министерство образования Российской
Федерации
Федеральное государственное
автономное образовательное учреждение
Высшего профессионального образования
Уральский федеральный университет
имени первого Президента России Б.Н.
Ельцина
Кафедра «Управление интеллектуальной
собственности»
КУРСОВАЯ РАБОТА
на тему: Отчет о проведении
патентного исследования на определение уровня развития объекта техники
"Детское автомобильное кресло"
Студент Фт-57071
Томилова И.В.
Руководитель
Вятчина В.Г.
Екатеринбург 2013
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
ПЕРЕЧЕНЬ СОКРАЩЕНИЙ
ОПИСАНИЕ ОБЛАСТИ ТЕХНИКИ
ОПИСАНИЕ ОБЪЕКТА ПОИСКА
ОПИСАНИЕ ПРЕДЛАГАЕМОГО ИЗОБРЕТЕНИЯ
ОПИСАНИЕ РЕЗУЛЬТАТОВ ПОИСКА
ЗАКЛЮЧЕНИЕ
ПРИЛОЖЕНИЯ
ВВЕДЕНИЕ
Цель курсовой работы - проведение патентного исследования объекта
техники. Выбранным объектом патентного исследования на определение уровня
техники является детское автомобильное кресло. Данное исследование поможет
определить, какие изобретения существует по данной тематики, проследить, как
развивается объект исследования во времени, выявить существующие проблемы в
этой области.
В связи с этим можно выделить основные задачи курсовой работы:
· анализ области исследования;
· анализ объекта исследования,
· проведение патентного поиска;
· анализ патентной документации;
· выявление тенденций развития объекта исследования;
Выбранный объект - детское автомобильное кресло. Данное изделие
достаточно просто устроено, представлено большой ассортиментной линейкой и
пользуется большим спросом в наше время, поэтому на примере данного объекта
будет легко решить все поставленные задачи.
ПЕРЕЧЕНЬ СОКРАЩЕНИЙ
МПК - международная патентная классификация;
МКИ - международная классификация изобретений;
МКПО - международная классификация промышленных образцов;
НКИ - национальная классификация изобретений;
ЕПВ - европейское патентное ведомство;
УДК - универсальная десятичная классификация;
ГС - гармонизированная система;
СМТК - стандартная международная торговая классификация ООН;
БТН - Брюссельская таможенная номенклатура;
ФИПС - Федеральная служба по интеллектуальной собственности;
НТИ - научно-техническая информация.
ОПИСАНИЕ ОБЛАСТИ ТЕХНИКИ
Современный автомобиль является источником повышенной опасности.
Неуклонный рост мощности и скорости автомобиля, плотности движения
автомобильных потоков значительно увеличивают вероятность аварийной ситуации.
Для защиты пассажиров при аварии активно разрабатываются и внедряются
технические устройства безопасности. Так, в конце 50-х годов прошлого века
появились ремни безопасности, предназначенные для удержания пассажиров на своих
местах при столкновении. В начале 80-х годов были применены подушки
безопасности.
Совокупность конструктивных элементов, применяемых для защиты пассажиров
от травм при аварии, составляет систему пассивной безопасности автомобиля.
Важнейшими компонентом системы пассивной безопасности автомобиля является так
же детское автомобильное кресло.
Детское
удерживающее устройство - это кресло, которое устанавливается в автомобиль для
перевозки детей. Штатные ремни безопасности <#"729136.files/image001.gif">
Рисунок 1
ОПИСАНИЕ РЕЗУЛЬТАТОВ ПОИСКА
Поиск произведен по двум базам данных - база европейского патентного
ведомства и федеральной службы по интеллектуальной собственности. В результате
поиска найдено порядка 20 документа в ФИПС и 230 документов в базе европейского
патентного ведомства.
Для анализа выбрано 13 документов, из них 6 были выявлены в российской
патентной базе: 3 патента и 3 заявки на изобретение, и 7 в базе европейского
патентного сообщества: 4 патента и 3 заявки на изобретение. При чем 2 из них
принадлежат Японии, 2 Китаю, 2 США и один Германии. Найденная патентная
документация представлена в таблице Б.6.1.
Под динамикой патентования необходимо понимать изменение активности в
сфере изобретательской деятельности, а именно в отрасли техники, которая
подлежит исследованию в определенное время, отображенное в охранных документах.
В процессе исследования динамики патентования происходит определение периода, в
который наблюдались наиболее активные показатели изобретательской деятельности
в данной сфере. В том случае, если общее количество документов находящихся под
охраной увеличивается с каждым годом, следовательно, развитие данного
направления стабильное, это обусловлено тем, что средства, отведенные на
проведение испытаний, а также разработок в данной отрасли не выходят за
дозволенный предел.
Результаты анализа динамики патентования, по найденным патентным
документам, заданного объекта исследования представлены в таблице 1. Из таблицы
видно, что в России число запатентованных изобретений в данной области не очень
много и они стали появляться не так давно. Что же касается европейской базы,
видно, что число патентов ежегодно растет, развитее данного направления
стабильное, причем, если посмотреть по базе, зарегистрировано достаточно много
изобретений и ранее 1999 года.
Таблица 1. Динамика патентования по годам
|
Объект техники
|
Страна
|
Количество патентов,
опубликованных заявок по годам подачи заявки
|
|
|
1999
|
2000
|
2001
|
2002
|
2003
|
2004
|
2005
|
2006
|
2007
|
2008
|
2009
|
2010
|
2012
|
2013
|
|
Детское автомобильное
кресло
|
RU
|
|
|
|
|
1
|
|
|
|
|
|
1
|
|
|
1
|
|
|
Child car seat
|
EU
|
1
|
1
|
|
|
|
1
|
|
|
|
|
|
|
1
|
1
|
2
|

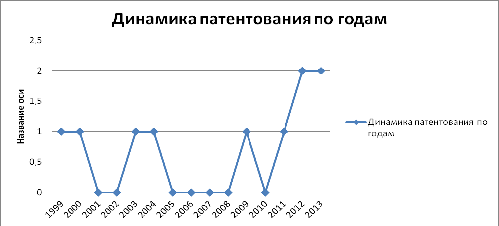

Рисунок 2
МАТРИЦА «ВЫЯВЛЕННЫЕ ТЕНДЕНЦИИ»
|
Цель
|
Документ
|
Средства
|
|
1) Повышение удобства
хранения и транспортировки
|
1) Описание изобретения к
патенту RU 2220058 2) Описание изобретения к патенту RU 2386553 3) Заявка на
изобретение WO 2013178046 4) Описание изобретения к патенту
CN1550394
|
1) Жесткий каркас выполнен
складывающимся по линиям сгиба между элементами жесткого каркаса, а сам чехол
выполнен воздухонепроницаемым с возможностью заполнения его воздухом, и
складывания по линиям сгиба после удаления из него воздуха. Жесткий каркас,
помещают в съемный воздухонепроницаемый чехол. После удаления из него воздуха
кресло складывается по линиям сгиба, занимая минимум пространства. 2)
Посадочное место имеет съемное сидение. Съемное сиденье выполнено из
материала, независимого от материала основания с формой, дополняющей форму
посадочного места. Днище снабжено средствами крепления съемного сиденья, в
частности пазом. Нижняя часть съемного сиденья снабжена средствами крепления в
виде захватных лапок для фиксации на днище основания или в виде перегородки,
образующей выступ, заходящий в паз основания. 3) На левых и правых боковых
частях корпуса спинки наносится отверстие, для того, чтобы, когда необходимо
упаковать и транспортировать автомобильное сиденье, два подголовника,
защитные боковые бортики аккуратно упаковываются в отверстия. 4) Детское
автокресло смонтировано на корпусе коляски, включающей в себя ручной
толкатель и подлокотники. Механизм блокировки / разблокировки расположен на
запирающего элементе.
|
|
2) Создание возможности
изменения размеров кресла.
|
1) Заявка на изобретение RU
2008107137 2) Заявка на изобретение US 2013175835
|
1) Верхняя часть спинки
оснащена регулируемым по высоте подголовником, боковые стенки подголовника подвижны
и выполнены с возможностью горизонтального перемещения по направляющим на
опорной пластине. Вертикальное перемещение опорной пластины относительно
спинки сопровождается изменением расстояния между боковыми стенками
подголовника. 2) Сидушка имеет суппорт расположенный на положении,
настроенном против задней части пластины от передней стороны; суппорт
является скользящим относительно задней части пластины, чтобы двигаться в
направлении подъема по детскому ремню, расположенном на детском корпусе автомобильного
сиденья. Задняя часть пластины может, в положении, настроенном против
отверстия, удлинять отверстие относительно задней части пластины.
|
|
3) Повышение эргономических
показателей
|
1) Описание изобретения к
патенту RU 2454163 2) Описание изобретения к патенту CN 20319877
|
1) Корпус, в том числе
сиденье и спинка, имеют форму головы и рук человека. В верхней части спинки
содержится вогнутая опора для головы, предназначенная для фиксации положения
головы ребенка. Подлокотники имеют форму человеческой руки. Подлокотники
оканчиваются выполненным в виде кисти человеческой руки держателем для
стакана, куда может быть помещен имеющий соответствующую геометрическую форму
предмет. 2) Устанавливается подушка сиденья и ремень, с регулирующим
устройством. Подушка установлена на нижней части пассажирского сиденья в
автомобиле. Регулирующее устройство позволяет ремню быть помещенным в
определенное положение.
|
|
4) Повышение безопасности
|
1) Заявка на изобретение RU
2008101113 2) Описание изобретения к патенту DE19850961
|
1) Средство для фиксации
ребенка в кресле выполнено в виде соединенных с сиденьем и спинкой двух
боковых и одного центрального ремней и затягивающего приспособления со
стопорящим устройством, при этом на каждом боковом ремне установлена защелка.
Центральный ремень соединен с ответной обеим защелкам пряжкой, а сиденье
образовано, по меньшей мере, двумя прорезями, выполненными с возможностью
взаимодействия с центральным ремнем. 2) Сидение построено в двух
складывающихся деталях и имеет интегрированное устройство защелки. У сидения
может также быть механизм выпуска для подушки безопасности, активированной
подвижными секциями сидения.
|
Выявлены тенденции: повышение удобства хранения и транспортировки,
трансформации, повышение эргономических показателей комфортности повышение
безопасности. Данные тенденции прослеживаются в представленных выше документах.
МАТРИЦА «ЦЕЛЬ - СРЕДСТВО»
При проведении патентных исследований необходимо провести выявление целей
технических решений и средств достижения этих целей. В качестве целей при этом
должны быть использованы конкретные направления совершенствования различных
характеристик соответствующего элемента.
Наиболее удобной формой систематизации массива охранных документов
является построение матрицы «Цель-средство». Матрица включает сведения о
технических решениях, записываемые на пересечении строк и столбцов,
соответствующих определенным целям. Данные о сопоставлении показателей цель -
средство достижение цели приведены в таблице 2.
Таблица 2.
|
Средство для достижения
целей
|
Цель
|
|
Повышение удобства хранения
и транспортировки.
|
Создание возможности
изменения размеров кресла
|
Повышение эргономических
показателей
|
Повышение безопасности
|
|
Жесткий каркас выполнен
складывающимся по линиям сгиба.
|
RU 2220058
|
|
|
|
|
Съемное сидение со специальными
средствами крепления.
|
RU 2386553
|
|
|
|
|
Встраиваемая подушка
безопасности
|
|
|
|
DE 19850961
|
|
Устройство для регулировки
ремня
|
|
US 2013175835
|
CN 20319877
|
RU 2008101113
|
|
Отверстие, для вставки
сгибающихся частей
|
WO 2013178046
|
|
|
|
|
Коляска, в которую смонтировано
детское автомобильное кресло
|
CN 1550394
|
|
|
|
|
Подвижные составные части:
подголовник, опорные пластины
|
|
RU 2008107137
|
|
|
|
Корпус, в том числе сиденье
и спинка, имеют форму головы и рук человека: в верхней части спинки
содержится вогнутая опора для головы, предназначенная для фиксации положения
головы ребенка подлокотники имеют форму человеческой руки
|
|
|
RU 2454163
|
|
ЗАКЛЮЧЕНИЕ
детский автомобильный кресло патентный
Целью работы являлось проведение патентного исследования объекта техники
- детского автомобильного кресла. В ходе патентного поиска были выявлены
существующие изобретения в данной области. Было установлено, что с каждым годом
интерес к данной тематики возрастает. Причем, так как современные кресла уже
отвечают высокой степени безопасности, улучшение изделие происходит по другим,
дополнительным характеристикам. Важным становится удобство установки,
транспортировки и хранения детского автомобильного средства.
При разборе патентной документации, было выявлено, что наш объект
исследования, хотя и обладает схожими характеристиками с другими детскими
удерживающими устройствами, но имеет важные отличительные особенности. Таким
образом, патентная чистота описываемого изобретения сохраняется, и мы имеем
право его запатентовать.
ПРИЛОЖЕНИЕ А
УТВЕРЖДАЮ
Руководитель УИРС
Вятчина В.Г.
« 4 »_декабря_2013г.
на
проведение патентных исследований
Наименование работы (темы) Разработка модели детского кресла для
установки в автомобиле
шифр работы (темы) фт-590701-11
Этап работы нет, сроки его выполнения 05.12.2013 - 25.12.2013
Задачи патентных исследований Исследование уровня техники в отношении
объекта «Детское кресло для установки в автомобиле»
КАЛЕНДАРНЫЙ ПЛАН
|
Виды патентных исследований
|
Подразделения-исполнители
(соисполнители)
|
Ответственные исполнители
(Ф.И.О.)
|
Сроки выполнения патентных
исследований. Начало-Окончание
|
Отчетные документы
|
|
1)Поиск документов
|
Кафедра «Управление
Интеллектуальной Собственностью»
|
Томилова Ирина Владиленовна
|
5.12.13-10.12.13
|
Отчет о патентных
исследованиях
|
|
2)Анализ собранной
информации
|
|
|
10.12.13-15.12.13
|
|
|
3) Подготовка отчета об
исследовании на определение уровня развития техники
|
|
|
15.12.13-25.12.13
|
|
Руководитель патентного подразделения Вятчина В.Г.
Исполнитель Томилова И.В.
ПРИЛОЖЕНИЕ Б
Регламент поиска №11
05.12.2013
Наименование работы (темы) Разработка технического решения «Детское
кресло для установки в автомобиле»
Шифр работы (темы) фт-590701-11
Номер и дата утверждения задания _№11__04.12.2013
Этап работы: нет
Цель поиска информации: Формирование массива документов, позволяющего
провести анализ технического решения «Детское кресло для установки в
автомобиле» на определение уровня развития техники.
Обоснование регламента поиска: Провести исследование уровня техники в
отношении объекта «Детское кресло для установки в автомобиле» и его
существенным частям (материал, спинка, сиденье, крепления). по странам Европы и
РФ, по патентной документации Роспатента и Европейского патентного ведомства с
ретроспективой в 15 лет, по индексам МПК - B60N2/26, B60N2/28.
Начало поиска 05.12.2013
Окончание поиска 10.12.2013
|
Предмет поиска (объект
исследования, его составные части, товар)
|
Страна поиска
|
Источники информации, по
которым будет проводиться поиск
|
Ретроспективность
|
Наименование информационной
базы (фонда)
|
|
|
патентные
|
НТИ*
|
конъюнктурные
|
другие
|
|
|
|
|
Наименование
|
Классификационные рубрики:
МПК (МКИ)*, МКПО*, НКИ* и другие
|
Наименование
|
Рубрики УДК* и другие
|
Наименование
|
Код товара: ГС*, СМТК*,
БТН*
|
Наименование
|
Классификационные индексы
|
|
|
|
Составные части перечислить
Детское кресло для установки в автомобиле. Составные части: материал, спинка,
сиденье, крепление.
|
Россия Европа
|
Роспатент ЕПВ
|
B60N2/26 B60N2/28
|
-
|
-
|
-
|
-
|
-
|
-
|
15 лет
|
ФИПС esp@cenet
|
Руководитель патентного подразделения Вятчина В.Г.
Исполнитель Томилова И.В.
ПРИЛОЖЕНИЕ В
Патентная документация
|
№ п/п
|
Предмет поиска (объект
исследования, его составные части)
|
Страна выдачи, вид и номер
охранного документа. Классификационный индекс
|
Заявитель
(патентообладатель), страна. Номер заявки, дата приоритета, конвенционный
приоритет, дата публикации*
|
Сведения о действии
охранного документа или причина его аннулирования (только для анализа
патентной чистоты)
|
|
1
|
Детское автомобильное
кресло
|
РФ Патент RU 2386553
B60N2/28
|
Авторы: Бенер Жерар (FR),
Лоне Жак (FR) Патентообладатель: Кнауф Эндюстри Жестион (FR)
Заявка: 2008120298/11, 21.05.2008 Дата начала отсчета срока действия патента:
21.05.2008 Конвенционный приоритет: 22.05.2007 FR 0755174 Опубликовано:
27.11.2009
|
Съемное автомобильное
детское кресло
|
По данным на 06.12.2013 -
действует
|
|
2
|
Детское автомобильное
кресло
|
РФ Заявка на изобретение RU
2008107137 B60N2/28
|
Заявитель: АМ Консепт (FR)
Автор: Аллегре Доминик (FR) Заявка: 2008107137/11, 05.09.2006 Конвенционный
приоритет: 05.09.2005 FR 0509046 Дата публикации заявки: 20.10.2009
<#"729136.files/image003.gif">
2) Детское автомобильное безопасное кресло, имеющее форму человеческого
тела. Патент. RU 2454163.
Изобретение относится к детским безопасным автомобильным креслам и
направлено на комфортное размещение ребенка в кресле при надежной его фиксации
ремнями безопасности. Детское автомобильное кресло, имеющее форму человеческого
тела, содержит корпус, включающий сиденье и спинку, верхнюю и нижнюю части, левую
и правую стороны, охватывающие сидящего ребенка, вогнутую опору для головы,
левый и правый подлокотники и присоединяемую систему ремней безопасности.
Корпус имеет форму головы и рук человека и содержит переднюю и тыльную стороны.
Вогнутая опора для головы имеет узнаваемую форму человеческой головы,
выполненную с возможностью фиксации положения головы ребенка, и содержит левую
и правую опоры для головы. Подлокотники имеют форму человеческих рук и
оканчиваются держателями для стаканов.
3) Детское автомобильное кресло. Патент. RU 2220058.
Изобретение относится к автомобилестроению, а именно к системе пассивной
безопасности, и касается детского автомобильного кресла. Детское автомобильное
кресло содержит жесткий каркас, состоящий из подголовника с боковыми "лепестками"
для поддержания головы, сидения с подлокотниками и спинки с ее боковыми
"лепестками" для грудной клетки ребенка, помещенный в чехол, точно
соответствующий конфигурации кресла. Жесткий каркас выполнен складывающимся по
линиям сгиба между элементами жесткого каркаса, а сам чехол выполнен
воздухонепроницаемым с возможностью заполнения его воздухом, и складывания по
линиям сгиба после удаления из него воздуха. Воздушная полость
воздухонепроницаемого чехла разделена на две части: первую - подголовник с его
боковыми "лепестками", и вторую - сидение с подлокотниками и спинка с
боковыми "лепестками", соединенную с первой воздушной полостью через
прямой воздушный клапан, открывающийся в момент удара в автомобиль сзади, с
возможностью перемещения воздуха в первую полость, увеличивая объем
подголовника и его боковые "лепестки", предотвращая тем самым травмы
спины и шеи ребенка. Технический результат - возможность складывания кресла по
линиям сгиба, занимая минимум пространства, и помещения его в багажник автомобиля
после удаления из чехла воздуха.
4) Child car seat. Заявка на изобретение. US 2013175835
A child car seat (10) includes a child-car-seat body (15)
includes a seat part (40) having a seat plate part (41) and a back plate part
(45), a sliding member (60) located on a position opposed to the back plate
part from a front side, the sliding member being slidable with respect to the
back plate part so as to move in a height direction, and a child belt disposed
on the child car-seat body. The sliding member (60) has a through-hole (66)
through which the child belt (30) can pass. The back plate part has, at a
position opposed to the through-hole, an elongate hole (66) extending in a
sliding direction of the sliding member with respect to the back plate part.
5) Child car seat. Заявка на изобретение. WO 2013178046
Disclosed is a child car seat, comprising a seat (1), a
backrest (2), the lower part of which is removable connected to the rear part
of the seat (1), and a head support (3) removable connected to the upper part
of the backrest (2). The backrest (2) comprises a backrest body (15), and a
pair of backrest protective wings (16) extending forwards from the left and
right sides of the backrest body (15). The head support (3) comprises a head
support body (4), and a pair of head support protective wings (14) extending
forwards from the left and right sides of the head support body (4). An
accommodating hole (17) is provided respectively on left and right side
portions of the backrest body (15), and the shape of the two accommodating
holes (17) and the distance there between match the two head support protective
wings (14). When the head support (3) is accommodated between the pair of
backrest protective wings (16), the corresponding head support protective wings
(14) are respectively inserted in the two accommodating holes (17). When it is
necessary to pack and transport the car seat, the head support (3) is located
between the two backrest protective wings (16) and the backrest body (15), the
two head support protective wings (14) are neatly packed into the two head
support accommodating holes (17) on the backrest body (15) and this is
superposed on the seat (1), reducing the height and size to reduce the packed
volume, so as to increase the possible number of packed items.
6) Child car seat. Патент. CN1550394
A child car seat (1) according to the present invention
capable of being mounted on a stroller body (5) including a front leg (12), a
hand push rod (10), and an armrest (11) includes: a child car seat body (2) to
be fitted in the stroller body (5); a locking member (15) disposed on the child
car seat body (2) to be engaged with the armrest (11) of the stroller body (5);
and a locking/unlocking mechanism (16) disposed on the locking member (15). The
locking/unlocking mechanism locks the child car seat on the stroller body, and
has a locking/unlocking lever (30), the locking/unlocking mechanism being
unlocked and maintained in the unlocked state upon an operation of the
locking/unlocking lever (30). The child car seat (1) further includes a fall
prevention member (35-38,41) which contacts the stroller body for preventing
the child car seat from falling off the stroller body
Похожие работы на - Отчет о проведении патентного исследования на определение уровня развития объекта техники 'Детское автомобильное кресло'
|
