1. Конструктивное решение каркаса
Трехслойная
клеефанерная панель покрытия коробчатой формы. Принимаем длину и ширину панели
4х1,2 м. Каркас панели - древесина (сосна II сорта);
обшивка - плоские листы фанера ФСФ сорта В/ВВ. Принимаем для верхней обшивки
семислойную березовую фанеру сорта В/ВВ толщиной =8 мм.
Для нижней обшивки - пятислойную, толщиной=6 мм.
Ширину
панелей по верхней и нижней поверхностям принимаем равной 1190мм, что
обеспечивает зазор между панелями 10мм.
В
продольном направлении длина панели принимается 3980мм при зазоре между
панелями 20мм. Влажность внутреннего воздуха: 75%
Влажностный
режим помещения: влажный (влажность внутреннего воздуха 75% при температуре
внутреннего воздуха до 24°С) (2, табл. 1).
Зона
влажности: 3-сухая. Температурно-влажностные условия эксплуатации конструкций:
А2 (внутри отапливаемых помещений при температуре до 35°С, относительной влажности воздуха 75%) (1, табл. 1)
Расчетные
сопротивления семислойной фанеры (1, табл. 10):
Rфс = 120
кгс/см2 - расчетное сопротивление сжатию в плоскости листа.
Rфр = 140
кгс/см2 - расчетное сопротивление растяжению в плоскости листа.
Rфи = 160
кгс/см2 - расчетное сопротивление изгибу из плоскости листа.
Rфи90 = 65
кгс/см2 - расчетное сопротивление изгибу из плоскости листа (поперек волокон
наружных слоев).
Еф
=90000 кгс/см2 - модуль упругости.
Еф90
=60000 кгс/см2 - модуль упругости, поперек волокон наружных слоев.
2.
Расчет и конструирование ограждающей конструкции покрытия
.1
Теплотехнический расчет
Определим
толщину утеплителя, из экономических условий и по санитарно-гигиеническим
нормам (по СНиП II-3-79* «Строительная теплотехника»). Плита покрытия
между слоем утеплителя и верхней обшивкой имеет пространство вентилируемое
наружным воздухом, поэтому в расчете учитываем только нижнюю фанерную обшивку и
слой утеплителя.
Определяем
требуемое сопротивление теплопередаче ограждающих конструкций, отвечающих
санитарно-гигиеническим и комфортным условиям [2, формула 1].
==1,95 м2×°С/Вт,
где
n - коэффициент, принимаемый в зависимости от положения
наружной поверхности ограждающих конструкций по отношению к наружному воздуху.
(Определяем по табл. 3* СниП II-3-79*), n=1.
tв - температура
внутреннего воздуха в помещении, tв=16 °С.
tн - расчетная
зимняя температура наружного воздуха, tн =-45 °С.
tн - нормативный температурный перепад между
температурой внутреннего воздуха и температурой внутренней поверхности
ограждающей конструкции, принимаемых по [2, табл. 2*]; tн=0,8(tв- tр).
tр -температура
точки росы.
Находим
температуру точки росы:
Степень
насыщения воздуха влагой определяют его относительной влажностью W.
где
е - действительная упругость водяного пара в воздухе.
Е
- максимальная упругость водяного пара в воздухе [приложение 3 табл. 3].
=>
Dtн=0,8× (16°С-11,5°С)=3,6 °С
aв - коэффициент
теплопередачи внутренней поверхности ограждающих конструкций, принимаемый по
[2, табл. 4*], aв =8,7 Вт /м2×°С.
Найдем
требуемое сопротивление теплопередаче ограждающих конструкций по условиям
энергосбережения по [2, табл. 1б] методом интерполяции.
Градусо-сутки
отопительного периода (ГСОП) следует определять по [2, формула 1а].
ГСОП
= (tв - tот.пер.) zот.пер=(16+9,7)*267=6862,
где
tот.пер., средняя температура отопительного периода, tот.пер.=-9,7°С.
zот.пер. -
продолжительность периода со средней суточной температурой воздуха ниже или
равной 8 °С, zот.пер.=267 сут.
Приведенное
сопротивление теплопередаче для покрытий [2, табл. 1б изменения №3]:
R0тр=2,859 м2×°С/Вт,
Сравним
два значения Rтр0 и выберем наибольшее и подставим в формулу
Сопротивление
теплопередаче ограждающей конструкции не должно
превышать требуемого значения.
Сопротивление
теплопередаче Ro, м2 × °С/Вт, ограждающей конструкции следует определять по [2, формула 4].
,
отсюда
выразим Rк - термическое сопротивление ограждающей конструкции,
м2×°С/Вт.
aн - коэффициент теплоотдачи (для зимних условий) наружной поверхности
ограждающей конструкции. Вт/(м • °С), принимаемый по
табл. 6* СНиП II-3-79*.aн =23 Вт /м2×°С.
==2,7
Термическое
сопротивление ограждающей конструкции определяем
как для многослойной конструкции в соответствии с п.2.7 и п.2.8 [2]:
,
где
и -
термическое сопротивление слоёв ограждающей конструкции
,
где
- толщина нижней обшивки плиты покрытия
-
коэффициент теплопроводности нижней обшивки плиты покрытия
,
где
- толщина слоя утеплителя.
-
коэффициент теплопроводности (маты минераловатные прошивные ГОСТ 21880-76).
Найдём
толщину слоя утеплителя:
м
Толщину
утеплителя принимаем 140мм.
Толщину
ребра панели принимаем равным 4 см, ширину доски ребра с учетом острожки равным
18,4 см. Отсюда высота панели 19,8 см.
Построим
график распределения температуры в ограждающей конструкции.
Для
этого вычислим температуры на границе слоёв:
.2
Расчет верхней обшивки на местный изгиб (Определение количества продольных
ребер)
Расчетная
нагрузка - сосредоточенная монтажная нагрузка Р = 100 кгс (1кН).
Стыки
листов вдоль обшивки устраиваются “на ус”. При длине стыка ослабление фанеры стыком учитывается коэффициентом mф=0,6.
Расстояние
а между ребрами определим исходя из расчетного сопротивления фанеры изгибу
поперек волокон для настилов при действии монтажной нагрузки.
; =37 см
где
R1ф.и =65 кгс/см2 - расчетное сопротивление фанеры
изгибу поперек шпона;
mu = 1,2 -
коэффициент условия работы, учитывающий монтажную нагрузку.
Шаг
продольных ребер а принимаем равным 370мм.
Сбор
нагрузок на панель Таблица 1.
Наименование
|
gн,кгс/м2
|
gf
|
gр,кгс/м2
|
Постоянная нагрузка 1.
Волнистый стальной настил 2. Рубероид кровельный прокладочный в один слой 3.
Обшивки из ФСФ(0,008м+0,006м) ×640кгс/м3 4.
Каркас из древесины (поперечные и продольные ребра) (0,132м3×500кгс/м3×0,17)
5.Утеплитель (минераловатные плиты) 50 кг/м3×0,01м
|
3,93 1,1 9 14 11,22 5
|
1,05 1,2 1,1 1,1 1,1 1,2
|
4,13 1,32 9,9 15,4 12,34 6
|
Итого:
|
31,4
|
|
35
|
Временная нагрузка 1.
снеговая S
|
288
|
1,6
|
320
|
ВСЕГО:
|
319,4
|
|
355
|
Примечание. S=S0×m , [7, формула 5]0=100 кгс/м2 , [7,табл.4]
m=1 , (прилож.3 СНиП 2.01.07-85. “Нормы проектирования. Нагрузки и
воздействия” )
S=100 кгс/м2×1=100 кгс/м2
,4/100=0,31< 0,8 =>
gf = 1,6 [п. 5.7]
Определение внутренних усилий.
Нагрузки,
действующие на панель без учёта наклона панели:

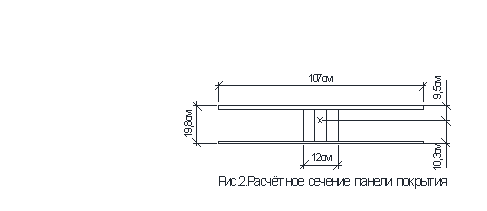

Определение приведённых геометрических характеристик.
При
определении приведённых моментов инерции и приведённых моментов сопротивления
расчётную ширину обшивок следует принимать равной
при , [1, п.4.25].
где
b=119см - полная ширина сечения плиты=3,4 м - пролёт плиты=37см - расстояние
между продольными рёбрами по осям
Приведённая
к фанере верхней обшивки площадь сечения панели
,
где
dф=0,8см - толщина верхней обшивки
d!ф=0,6см - толщина
нижней обшивки
Еф=90000кгс/см2-
модуль упругости фанеры
Едр=100000 кгс/см2- модуль
упругости древесины=4см - толщина ребра панели
с0=14,4см - высота ребра
панели с учётом острожки=3 - количество рёбер
Приведённый статический
момент сечения относительно нижней плоскости
Приведённый к фанере верхней
обшивки момент инерции:
Проверка нижней обшивки на
растяжение при изгибе.
, [1]
где Rф.р =140кгс/см2 [1,
табл. 10 ]ф =0,6 - коэф-т учитывающий снижение расчётного сопротивления в
стыках фанерной обшивки ( п.4.24) [1]
- коэф-т для условий эксплуатации А2 [1,табл.5].
gn =0,95 - коэф-т надёжности по назначению для зданий 2
класса ответственности
М = 61557кгс×см
Проверка верхней обшивки на
сжатие и устойчивость при изгибе.
, ( 41 ) [1]
где Rф. с=120кгс/см2 [1,
табл.10]
- коэф-т для условий эксплуатации А2 [1, табл.5].
gn =0,95 - коэф-т надёжности по назначению для зданий 2
класса ответственности
М = 61557кгс×см
при , [ 1,
п.4.26]
Проверка клеевых соединений
фанеры на скалывание.
где Rск =8 кгс/см2 -
расчётное сопротивление скалыванию фанеры вдоль волокон наружных слоёв, (табл.
10) //
- коэф-т для условий эксплуатации А2 [1, табл.5].
gn =0,95 - коэф-т надёжности по назначению для зданий 2
класса ответственности
Q =181,05кгс
-
статический
момент
сдвигаемой части приведённого сечения относительно нейтральной осипр
=11842,11см4расч = 3 × 4 =12см - расчётная ширина сечения, равная суммарной
ширине ребер.
Проверка
рёбер на скалывание.
где Rск
=16кгс/см2 - расчётное сопротивление скалыванию древесины вдоль волокон [1,
табл. 3].
- коэф-т
для условий эксплуатации А2 [1, табл.5]
gn =0,95 - коэф-т
надёжности по назначению для зданий 2 класса ответственности.
Q =181,05кгс
пр
=11842,11см4расч = 3 × 4см =12см - расчётная ширина сечения, равная
суммарной ширине рёбер.
Поверка
прогиба панели.
где
- предельный прогиб [1, табл.16]
-относительный
прогиб.
условие
выполняется.
Конструкция стыков панели
При неравномерно приложенной нагрузке может произойти смещение продольных
кромок панелей относительно друг друга. Для предотвращения повреждения
рулонного ковра продольные кромки стыкуются в четверть и сшиваются гвоздями
(рис.3).
Рис. 3. Стык панелей воль ската.
Разрыв рулонного ковра может произойти и над стыками панелей в местах их
опирания на главные несущие конструкции. Над опорой происходит поворот кромок
панелей и раскрытие шва:
где
hоп =19,8см - высота панели на опоре
o - угол поворота
опорной грани панели
Для предупреждения разрыва рулонного ковра опорные стыки панелей
необходимо устраивать с компенсаторами в виде отрезков стеклопластиковых
волнистых листов толщиной 5мм при волне 50´167мм. Отрезки прибиваются гвоздями к опорным вкладышам и
сверху покрываются рулонным ковром (рис.4).
Рис.4. Стык панелей на опоре
Такие компенсаторы создают каналы, необходимые для вентиляции внутреннего
пространства покрытия.
Компенсатор, работая в пределах упругости материала, должен допускать
перемещения опорных частей панели, связанные с поворотом торцевых кромок
панелей и раскрытием швов.

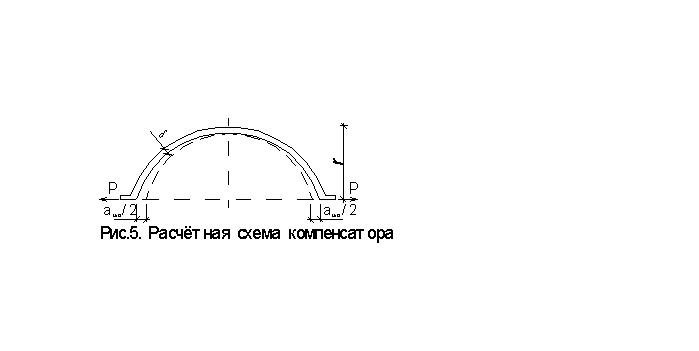

Произведём расчёт компенсатора при aшв=0,2см (рис. 5).
Перемещение
конца компенсатора при изгибе панели:
В
этой формуле P× r - изгибающий момент в компенсаторе при его
деформировании, который выражается через напряжение:
Из
этих выражений получим формулу для проверки нормальных напряжений в волнистом
компенсаторе:
,
где
- ширина раскрытия шва
Ест
=30000кгс/см2 - модуль упругости полиэфирного стеклопластика
(прил
4, табл.8) [1]
dст =0,5см - толщина
листа стеклопластика=5cм - высота волныст =150кгс/см2 - расчётное сопротивление
стеклопластика (прил.4, табл.7) [1]
Вывод: Условие прочности и жесткости панели выполняется. Запас по
деформациям составляет 50%. В целях экономного расхода материала панели можно
уменьшить высоту сечения деревянных досчатых продольных ребер.
3. Расчет и конструирование несущей конструкции покрытия
Конструктивное решение: трехшарнирная клеедеревянная арка кругового
очертания постоянного прямоугольного сечения без затяжки. Пролет - 15 м. Высота
- 7,4 м. Материал - древесина 2 сорта. Шаг арок - 3,4 м. Район строительства
Березово.
Определение геометрических размеров.
Начало прямоугольных координат принимается в центре левого опорного узла
арки.
Определяем радиус арки:
Длина
дуги арки:
Центральный
угол дуги полуарки:
, этому
соответствует j=900; cosj=0;
К
расчету круговой арки.
.1
Сбор нагрузок
Собственный
вес арки:
==23.64 кг/м2,
где
gн - нормативная нагрузка от покрытия, кровли и
утеплителя;
рн
- нормативная снеговая нагрузка;
ксв
- коэффициент собственного веса (для арок принимается равным 4-5)
Табличный
сбор нагрузок без учета криволинейности элемента
Таблица
3.
Наименование нагрузок
|
Нормативная, кг/м2
|
Коэффициент надежности по
нагрузке gf
|
Расчетная, кг/м2
|
Кровля (металлочерепица)
|
5
|
1,2
|
5,25
|
Покрытие (рабочий досчатый
настил t=35мм.)
|
15
|
1,1
|
16,5
|
Покрытие (досчатый настил
t=25мм.)
|
10,5
|
1,1
|
11,55
|
Утеплитель δ=100мм, 2 слоя пароизоляции
|
20
|
1,2
|
24
|
Арка
|
23,64
|
1,1
|
26
|
Итого
|
q=74,14q=83,3
|
|
|
Снег по [2] п. 5.2, табл. 4
|
288
|
|
320
|
Всего
|
qн =362,14
|
|
qр =403,3
|
Расчетная нагрузка с учетом разницы между длиной дуги арки и ее проекцией
(S/l).
Постоянная
(5,25+16,5+11,55+24)
Временная
р= кг/м2,
где
с=l=0,4-
коэффициент снегозадержания для криволинейных покрытий.
Расчетная
нагрузка на 1 п.м. арки:
Постоянная
q=(59,59+26) 3,4=291,1кг/м.
Временная
р=2883,4=979,2кг/м.
Ветровая
нагрузка не учитывается, т.к. разгружает конструкцию.
Вычисления
усилий приводятся только в основных расчетных сечениях. Полупролет арки
делитсяна четыре равных части, образующих пять сечений от x=0
до x=11,5 м. Согласно прил.3 п.2 [2] определяем координаты
(х,у) дополнительного сечения арки, соответствующее φ=50 .
Координаты сечений, углы наклона касательных к оси полуарки в этих сечениях
определяются по формулам:
у=
где
Д=r-f=7,5-7,2=0,3м.
j=arcsin((l/2-x)/r).
Геометрические
величины оси левой полуарки Таблица 4
Координаты
|
0
|
0’
|
1
|
2
|
3
|
4
|
Х,м
|
0
|
1,754
|
1,875
|
3,75
|
5,625
|
7,5
|
У,м
|
0
|
4,52
|
4,661
|
6,195
|
6,962
|
7,2
|
φ90504930140
|
|
|
|
|
|
|
.2 Статический расчет
Сочетания нагрузок:
. Постоянная + снег по всему пролету
. Постоянная + снег слева
. Постоянная + снег справа
а) от равномерно распределенной нагрузки по всему пролету (постоянной):
Определяем опорные реакции:
VА=VВ= кг.
Н= кг.
Определяем
усилия:
Мх=;
Qx=;
Nx=;
б)
От распределенной по треугольнику нагрузке на полупролете слева р=979,2кг/м.
А= кг.В= кг.
Н= кг.,
где
l’=l-2х=15-21,754=11,492
м.
На
участке 0≤х≥l/2: На участке l/2≤х≥l:
Мх=
; Мх= VБ (l’-x) -Hy;
Qx=; Qx=-VБcosj+Hsinj
Nx=; Nx=-VБsinj-Hcosj;
Примечание:
)
при определении усилий Мх Qx Nx значения координаты (y) в
сечениях принимаем согласно табл.2, значения координаты х =хn
-1,754, где хn -координата х в n сечении
2) при определении усилий в опорных шарнирах принимаем х=1,754 ;
р=0
в) От распределенной по треугольнику нагрузке на полупролете справа
р=979,2кг/м.
Расчет выполняется аналогично п.б), при этом
VА= кг.В== кг.
Н= кг.,
г)
Усилия от распределенной по треугольнику нагрузке на всем пролете определяются
путем суммирования усилий от снеговых нагрузок на левом и правом полупролетах
арки.
Вертикальная
опорная реакция арки V определяется из условия равенства нулю изгибающего
момента в противоположном опорном шарнире. Горизонтальная опорная реакция Н,
численно равная распору арки без затяжки, определяется из условия равенства
нулю изгибающего момента в коньковом шарнире.
Усилия
в арке определяются методами строительной механики в основных расчетных
сечениях. Промежуточные вычисления опускаются.
Результаты
их сводятся в таблицу 3.
Эпюры
усилий от сочетания нагрузок М, Q, N приведены в прил. 2 рис.2. методических
указаний.
Усилия в сечениях арки Таблица 5
Сечение
|
Усилия
|
|
от постоянной нагрузки
|
От снеговой по треугольно
распределенной форме треугольной распределенной
|
Расчетные
|
|
|
|
на левом полупролете
|
на правом полупролете
|
на всем пролете
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
М (кг м)
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0’
|
-1758,10
|
-1691,34
|
-3382,68
|
-3449,44
|
-5140,78
|
1
|
-1718,18
|
-1467,55
|
-1687,37
|
-3154,92
|
-3185,73
|
-4873,1
|
2
|
-904,01
|
636,53
|
-1382,24
|
-745,71
|
-267,48
|
-1649,72
|
3
|
-241,07
|
789,96
|
-790,11
|
-9,15
|
539,89
|
-250,22
|
4
|
0
|
0
|
0
|
0
|
0,00
|
0,00
|
5
|
-241,07
|
-790,11
|
789,96
|
-9,15
|
539,89
|
-250,22
|
6
|
-904,01
|
-1382,24
|
636,53
|
-745,71
|
-267,48
|
-1649,72
|
7
|
-1718,18
|
-1687,37
|
-1467,55
|
-3154,92
|
-3185,73
|
-4873,1
|
8’
|
-1758,10
|
-1691,34
|
-1691,34
|
-3382,68
|
-3449,44
|
-5140,78
|
8
|
0
|
0
|
0
|
0
|
0
|
0
|
Q (кг)
|
0
|
-1137,11
|
-374,19
|
374,19
|
0
|
-1511,3
|
-1137,11
|
0’
|
204,49
|
1220,8
|
-14,85
|
1205,95
|
1425,29
|
1410,44
|
1
|
216,77
|
1178,86
|
-25,44
|
1153,42
|
1395,63
|
1370,19
|
2
|
376,79
|
444,52
|
-218,94
|
225,58
|
821,31
|
602,37
|
3
|
254,26
|
-254,79
|
-364,25
|
-619,04
|
0
|
-364,78
|
4
|
0
|
±468,87
|
±468,87
|
±468,87
|
±468,87
|
±468,87
|
5
|
254,26
|
-364,25
|
-254,79
|
-619,04
|
-109,99
|
-364,78
|
6
|
376,79
|
-218,94
|
444,52
|
225,58
|
157,85
|
602,37
|
7
|
216,77
|
-25,44
|
1178,86
|
1153,42
|
191,33
|
1370,19
|
8’
|
204,49
|
-14,85
|
1220,8
|
1205,95
|
189,64
|
1410,44
|
8
|
-1137,11
|
374,19
|
-374,19
|
0
|
-762,92
|
-1137,11
|
N (кг)
|
0
|
2183,25
|
2344,37
|
-468,87
|
1875,5
|
4527,62
|
4058,75
|
0’
|
2012,42
|
2036,39
|
-599,75
|
1436,64
|
4048,81
|
3449,06
|
1
|
1980,57
|
2101,52
|
-598,99
|
1502,53
|
4082,09
|
3483,1
|
2
|
1530,55
|
2303,74
|
-558,48
|
1745,26
|
3834,29
|
3275,81
|
3
|
1235,08
|
1538,61
|
-476,43
|
1062,18
|
2773,69
|
2297,26
|
4
|
1137,11
|
±374,19
|
±374,19
|
±374,19
|
762,92
|
762,92
|
5
|
1235,08
|
-476,43
|
1538,61
|
1062,18
|
758,65
|
2297,26
|
6
|
1530,55
|
-558,48
|
2303,74
|
1745,26
|
972,07
|
3275,81
|
7
|
1980,57
|
-598,99
|
2101,52
|
1502,53
|
1381,58
|
3483,1
|
8’
|
2012,42
|
-599,75
|
2036,39
|
1436,64
|
1412,67
|
3449,06
|
8
|
2183,25
|
-468,87
|
2344,37
|
1875,5
|
1714,38
|
4058,75
|
|
|
|
|
|
|
|
|
|
|
|
|
Подбор сечения арок.
Подбор сечения производим по максимальным усилиям:
Мmax=-5140,78 кг м., N соотв.=3449,06кг.
Оптимальная высота поперечного сечения арки находится:
Требуемая
высота сечения арки находится из условия устойчивости
в
плоскости кривизны:
l= ,
где
l=120 - предельная гибкость, принимаемая по[1]табл.14;
l0=0,58S -
расчетная длина элемента;
i =0.29h -
радиус сечения элемента.
Отсюда
hтр =
Ширину
сечения арки принимаем b=0.1м. по сортаменту пиломатериалов, рекомендуемых для
клееных конструкций. [5] прил. 1
Толщину
досок принимаем, а=2,1см, а после острожки с двух сторон, а=1,8 см.
Поперечное
сечение принимаем прямоугольным , постоянной высоты и ширины. Компонуем из 27
досок сечением 14х2,1 см, тогда высота сечения h=271,8=48,6=50 см.
Принятое
сечение b x h=14x50
см.
Проверка
нормальных напряжений при сжатии с изгибом.
Расчетное
сопротивление древесины при сжатии с учетом коэффициентов условий работы при
высоте сечения mб=1 и толщине слоев mсл=1.1 [1],
табл. 7, 8 Rc=14011.1=154 кг/см2.
Проверку
следует производить по формуле:
G=,
Fрасч = b h =1450 =700 cм2
Wрасч = =5833 см
МД= x=; j=
(при
гибкости элемента 70.)
м
МД
= кг см
G=
Вывод:
прочность сечения достаточна. Запас по прочности 15,06 %
Проверка
скалывающих напряжений.
Проверку
производим по Qmах=1425,29 кг.
Rск=15 кг/см2
(табл.3 [1])
Статический
момент и момент инерции сечения арки:
S = cм3;
J = см4.
Максимальное
напряжение скалывания:
Проверка
устойчивости плоской формы деформирования.
Проверяем сечение на устойчивость из плоскости при:
Мmax=-5140,78 кг м., N соотв.=3449,06.
Проверку следует производить по формуле:
G= 1,
где
jМ - коэффициент, определяемый по формуле:
jм=140,
где
см - расстояние между опорными сечениями элемента;
kф =1.13 -
коэффициент, зависящий от формы эпюры изгибающих моментов на участке lp,
определяемый [1] по табл.2 прил.4.
jм = 140= 0.8
Гибкость
полуарки из ее плоскости lу и коэффициент продольного изгиба j:
lу =192,12
j = =0.08
Т.к
на участке lp из плоскости деформирования имеются закрепления в
виде прогонов, коэффициент jм следует умножать на
коэффициент kpм и коэффициент j следует умножать на
коэффициент kpN по формулам:
Проверка:
,
Вывод:
следовательно, устойчивость плоской формы деформирования обеспечена.
фанера
арка стык панель
4. Расчет и конструирование узлов
.1 Опорный узел
Опорный узел решается с помощью стального башмака из опорного листа и
двусторонних фасонок с отверстиями для болтов. Он крепится к поверхности опоры
нормальной к оси полуарки. Расчет узла производится на действие максимальных
продольной N=4527,62 кг и поперечной Q=1511,3 кг/м сил.
Проверка торца полуарки на смятие продольной силой.
Опирание в узлах выполняется неполным сечением высотой hб ≥ 0.4h= 0.4*50 = 20 см.
Принимаем hб =20 см.
Площадь
смятия А= bhб =1420=280
см2.
Угол
смятия a=00.
Расчетное
сопротивление смятию вдоль волокон древесины Rc=140 кг/см2.
Напряжение
Определение
числа болтов крепления конца полуарки к фасонкам.
Принимаются
болты d=2 см. Они воспринимают поперечную силу и работают
симметрично при ширине сечения b=c=14см, при двух швах nш =2 и угле
смятия a=900.
Коэффициент
Кa =0.55.
Несущая
способность болта в одном шве:
по
изгибу болта: Ти=250d2=25022=741 кг
по
смятию древесины: Тс=50сdKa=501420.55=770 кг = Т
Требуемое
число болтов
n=
Принимаем
2 болта d=20 мм.
Определение
толщины опорного листа:
Лист
работает на изгиб от давления торца полуарки и реактивного давления фундамента.
Длина торца l1=b=14см. Длина листа l2=20см.
Расчетная ширина сечения b=1см.Давление торца q1= Gcм=23.08
кг/см.
Давление
фундамента q2= кг/см.
Изгибающий
момент М= кг см.
Расчетное
сопрoтивление стали R =2450 кг/см2.
Требуемый
момент сопротивления Wтр =cм3.
Требуемая
толщина листа dтр ==
Принимаем
толщину листа d=8 мм.
.2
Коньковый узел
Узел
выполнен лобовым упором полуарок одну в другую с перекрытием стыка двумя
деревянными накладками сечением 15х6 см.
Накладки
в коньковом узле рассчитывают на поперечную силу при не симметричном загружении
арки Q=468,87 кг. Накладки работают на поперечный изгиб.
Изгибающий
момент накладки.
см
где
е1=2S1=18 см. -
расстояние между стальными нагелями d=12 мм.
S1≥7d=71.2=8.4 см, поскольку стык работает на растяжение,
нагели располагаем в два ряда,
S2≥3,5d=3,51.2=4,2 см принимаем 6 см.
S3≥3d=31.2=3,6 см принимаем 4 см.
Проверка
торца полуарки на смятие продольной силой.
Проверяем
по максимальному усилию, действующему в коньке, при неблагоприятном нагружении N=762,92
Проверка:
s=≤ Rсм a
Rсм a=30 кг/см2
Fсм =1040=400 см2
s==1,9 кг/см2 ≤30 кг/см2 - условие выполнено.
В
коньковом узле количество нагелей по конструктивным требованиям должно быть не
менее 3. В нашем случае принимаем 3 стальных нагеля и проверяем их несущую
способность.
Усилия,
действующие на нагеля:
кг
Несущая
способность нагеля из условия изгиба нагеля на один условный срез:
T=(180d2+2a2)≤Тс = nT= (1801.22+2102) ≤ 2
(2501.22 )
459.2 ≤ 602 кг.
Расчетную
несущую способность нагелей при направлении передаваемого нагелем усилия под
углом к волокнам следует умножать на величину при
расчете нагелей на изгиб, угол a следует принимать равным
большему из углов смятия нагелем элементов, прилегающих к рассматриваемому шву,
в нашем случае a=900, и ka=0,7.
Расчетная
несущая способность соединения:
Т=250d2
=2501.22 =360 кг.
Tc= nT=2360=602.4
кг.
Усилие,
воспринимаемое двумя нагелями в ближайшем к коньковому узлу ряду:
N1=2Tc =2602.4=1204.8 > R1 =588,79 -
несущая способность обеспечена.
Список
используемой литературы
1. СНиП II-25-80. Нормы проектирования.
Деревянные конструкции. М.: Стройиздат. - 65 с.
. СНиП II-3-79*. Строительная теплотехника.
. СНиП
2.01.07-85*. Нагрузки и воздействия.
.Методические
указания по выполнению курсового проекта по дисциплине: "Конструкции из
дерева и пластмасс" для специальности 2903 «Промышленное и гражданское
строительство» Часть I и II.
