Проект строительства одноквартирного двухэтажного четырехкомнатного жилого дома

Введение

Строительство является одной из важнейших отраслей материального производства. С капитальным строительством связано все области экономики: темпы роста производственного потенциала промышленности, рост материального и культурного уровня людей. На современном этапе капитальное строительство имеет большое значение в решении экономических и социальных задач страны. Одним из существенных резервов повышения эффективности капитального строительства является рациональное использование материально-технических ресурсов, повышения качества строительства, а также снижения затрат ручного труда при выполнении общестроительных работ.

Возрастающие объемы общестроительных работ требуют нового притока высококвалифицированных специалистов: каменщиков, монтажников по монтажу стальных и железобетонных конструкций, бетонщиков, арматурщиков, электросварщиков, стропальщиков и многих других.

Технология строительного процесса - это наука о методах выполнения строительных процессов при возведении зданий и сооружений. Строительство является важнейшей составляющей развития основных фондов во всех отраслях производства. Как одно из главнейших условий эффективности материального производства строительство домов оказывает решающее влияние на ускорение научно технического прогресса в стране.

Выдающиеся архитекторы увековечили свой труд в прекрасных творениях зодчества: в соборах Новгорода и уникальных дворцах Санкт-Петербурга, в контурах Московского университета, и в архитектурных памятниках стиля русского модерна в Ростове, Самаре, Томске и Хабаровске.

Данный дипломный проект «Проект строительства одноквартирного двухэтажного четырехкомнатного жилого дома» выполнен в соответствии с заданием на проектирование. В проекте разработаны архитектурные, конструктивные решения гражданского здания с учетом задания, габаритов, материалов, целевой направленности, района строительства и основных нормативных требований.

Целью проекта «Проект строительства одноквартирного двухэтажного четырехкомнатного жилого дома» является достижение комфортабельных условий в сельской местности и получение архитектурных навыков проектирования на примере гражданского здания.

1. Архитектурно-строительная часть

1.1 Исходные данные для проекта

Место строительства жилого дома запроектировано в станице Ленинградской. Средняя температура за год- 8,7 °С. Средняя температура января -7,5 °С, Средняя температура июля +22,9 °С. Наиболее холодные сутки в году с обеспеченностью 0,98 - 27 °С. Наиболее холодная пятидневка в году с обеспеченностью 0,92 - 27 °С.

Рельеф местности

Здание запроектировано на местности со спокойным рельефом.

Промерзание грунта

Средняя глубина промерзания в станице Ленинградской расположена на отметке - 0,9 м.

Влажность наружного воздуха (осадки)

Среднее количество осадков за год -593 мм, средняя влажность наиболее холодного месяца- 84%, наиболее тёплого месяца -41%. Максимальное количество осадков за сутки -100 мм, зона влажности в данном районе 2 (сухая).

Роза ветров

Направление ветра

Здание имеет благоприятную ориентацию по сторонам горизонта: окна фасада 1 - 4 сориентированы на Южную сторону горизонта, а фасад А-Д на Восточную сторону горизонта. Это отвечает требованиям к теплозащите, инсоляции и естественному проветриванию проектируемого здания.

Исходные данные для розы ветров

Повторяемость направления ветра с января по июль ст. Ленинградская:

Север - 4/13; Северо - Восток - 13/13; Восток - 33/20; Юго - восток - 7/5; Юг - 4/3; Юго - Запад - 14/12; Запад - 13/23; Северо - Запад -7/11.

Роза ветров за январь и июль


.2 Объёмно планировочные решения

Проект строительства одноквартирного двухэтажного четырехкомнатного жилого дома на одну семью имеет прямоугольную форму с архитектурными выступами и размерами в плане 12.200 на 12.000 мм.

Место строительства - станица Ленинградская.

Высота здания- 11200 мм.

Размеры плит перекрытий и покрытия. 6000 × 1500 мм; 5100 × 1500 мм;

5100×1200 мм; 6000×1200 мм;2800×1500 мм.

Площадь застройки - 164.3 м2

Объём здания - 986.0 м3

Фундамент - ленточный сборный, монолитно-свайный.

Глубина заложения -3700 мм и 2900 мм.

Лестничные марши и площадки - деревянные и ж/б.

Кровля - металлочерепица по обрешётке и стропильным брусьям.

Проект строительства одноквартирного двухэтажного четырехкомнатного жилого дома, на одну семью в ст. Ленинградской.

При проектировании жилого дома использован принцип гибкой планировки. Планировка данного жилого дома учитывает потребности семьи из 4 - 6 человек, в помещениях необходимых для постоянного проживания и ведения активного образа жизни.

К несущим элементам здания относятся -фундаменты, стены, плиты перекрытия. Размеры и расположение окон обеспечивают необходимую освещенность помещений в светлое время суток.

Объемно планировочные показатели

Экспликация помещений

№ п/п

Наименование

Площадь м2

1

Тамбур

3.6

2

Гардероб

5.1

3

Прихожая

13.7

4

Туалет

2.4

5

Ванная комната

7.2

6

Кухня-столовая

17.1

7

Гостиная

47.0

8

Вход в подвал

3.2

9

Подвальное помещение

57.0

10

Площадка

4.3

11

Спальня

12.5

12

Гардероб

4.3

13

Спальня

16.1

14

Коридор

3.0

15

Ванная комната

4.0

16

Гардероб

4.0

17

Комната отдыха

22.0

 18

Балкон

4.0


Технико-экономические показатели

№п/п

Наименование

единица измерения

количество

1

Жилая площадь

м2

97.6

2

Общая площадь

м2

226.5

3

Площадь застройки

м2

164.3

4

Строительный объем

м2

986.0


Функциональные требования

Тамбур - это небольшое внутреннее помещение, которое служит защитой от холодного воздуха и непогоды;

Гардероб - служит для хранения одежды;

Прихожая - служит для хранения обуви и верхней одежды;

Туалет-предназначен для личной гигиены человека;

Ванная комната - предназначена для личной гигиены человека;

Кухня-столовая - предназначена для приема пищи;

Гостиная - служит как комнатой для отдыха хозяев, так и комнатой для приёма гостей;

Подвал - служит для хранения заготовок на зиму;

Площадка - служит для входа на лестницу или выхода с него;

Спальня - служит для пассивного отдыха;

Коридор - предназначен для сообщения между помещениями;

Комната отдыха - предназначена для просмотра членами семьи фильмов, чтения книг и т.д;

Балкон - служит для создания дополнительных удобств квартиры: возможности отдыха на воздухе, наблюдения за детьми, находящимися снаружи, и т. п.

Конструктивные решения

Фундамент

Фундамент - это подземная конструкция, передающая нагрузку от здания на нижележащий грунт.

Запроектированный фундамент - ленточный из бетонных блоков и свайный. Ширина фундаментных блоков под несущие стены - 500 мм, под внутренние стены - 300мм на гравийно-песчаной подушке. Глубина заложения фундаментов - 2900 мм и 3700 мм, что обеспечивает глубину промерзания грунтов в данной местности строительства, которая составляет 900 мм.

Ленточный фундамент располагают непрерывной лентой под несущие и внутренние стены. Блоки укладывают на заранее подготовленный монолитный пояс и ростверк. Их устанавливают на цементном растворе с перевязкой вертикальных швов. Глубина заложения - 2900 мм и 3700 мм.

Ростверк заливают после устройства свай. Изготавливается каркас, из арматуры высота которого 300мм, а ширина 1000 мм. Сваи погружены в грунт до отметки - 3700 мм. Так как в данном участке наблюдается заложение просадочных грунтов.

Для защиты фундаментов от поверхностных вод по периметру здания выполнена отмостка шириной 1000 мм по щебёночному основанию толщиной 100 мм. Она предназначена для защиты фундамента от проникновения талых и дождевых вод, проникающих в грунт близ стен здания.

Стены

Стены здания предназначены для ограждения и защиты от воздействий окружающей среды и передают нагрузки от находящихся выше конструкций - перекрытий и покрытий к фундаменту.

При возведении стен здания применяется «Липецкая кладка» без перевязки вертикальных швов в наружной версте. Перевязку верст обеспечивает арматурная сетка из проволоки диаметром 4 мм. Для кладки наружных стен применяется силикатный облицовочный и керамический кирпич, а для внутренних стен применяется одинарный керамический кирпич М100.

Кладка стен осуществляется на цементно-песчаном растворе. Толщина наружных стен определяется на основании теплотехнического расчета. В станице Ленинградской она равна- 510 мм. Такая толщина необходима для обеспечения устойчивости по отношению к ветровым и ударным нагрузкам, а также для увеличения тепло- и звукоизоляционной способности стен.

Стены являются основным элементом здания, поэтому они должны обладать необходимой прочностью, долговечностью, звука - теплоизоляцией, огнестойкостью и выразительностью.

Для наружных стен используется облицовочный и керамический кирпич, а для внутренних стен используется керамический кирпич.

Внутренние стены и перегородки

Запроектированные внутренние стены и перегородки из одинарного керамического кирпича толщиной - 120, 250, 380 мм.

Внутренние стены - это внутренние, несущие и ограждающие конструкции в здании, которые воспринимают нагрузку от собственной массы в пределах этажа.

Задачей технической эксплуатации стен здания является: сохранение их несущей способности и ограждающих свойств в течение всего срока службы.

Внутренние несущие стены разделяют помещения на комнаты. Конструкции данных стен удовлетворяют нормативным требованиям прочности, устойчивости, огнестойкости.

Плиты перекрытия

Плиты перекрытия - это горизонтальные несущие конструкции, которые разделяют внутреннее пространство здания на этажи.

Запроектированные плиты - междуэтажные, сборные, железобетонные, толщиной 220 мм. Размеры плит: 6000 × 1500 мм; 5100 × 1500мм; 2800×1500 мм; 5100× 1200 мм; 6000 ×1200 мм;3600 × 1200 мм; 5100 × 1800 мм;

Опирание плит происходит на несущие стены.

Плиты удовлетворяют высоким требованиям прочности, т.е. безопасного восприятия всех действующих на них постоянных и временных нагрузок. Важным требованием определяющим эксплуатационные качества плит, является жёсткость. Жёсткость не допускает прогибов, превышающих предел. Плиты изготавливают с круглыми пустотами. Их укладывают на несущие стены по слою раствора. Швы между плитами тщательно заполняют цементным раствором. Железобетонные плиты перекрытия и покрытия являются наиболее надёжными и долговечными конструкциями.

Полы

Полы - это конструкции, постоянно подвергающиеся механическим воздействиям. Выбор конструктивного решения пола следует осуществлять исходя из технико-экономической целесообразности принятого решения в конкретных условиях строительства с учетом обеспечения:

- надежности и долговечности принятой конструкции;

экономного расходования цемента, гранита, керамики и других строительных материалов;

минимума трудозатрат на устройство и эксплуатацию;

отсутствия влияния вредных факторов примененных в конструкции полов материалов.

Интенсивность воздействия жидкостей на пол следует считать малой. К малой интенсивности относятся: незначительное воздействие жидкостей на пол; поверхность пола сухая или слегка влажная; покрытие пола жидкостями не пропитывается; уборку помещений с разливанием воды из шлангов не производят. В местах примыкания полов к стенам, перегородкам, трубопроводам и другим конструкциям, выступающим над полом, устанавливаем плинтусы.

Экспликация полов

Номер помещения

Тип пола

Схема пола или тип пола по серии

Данные элементов пола (наименование, толщина, основание и др.),мм

Площадьм2

1,8,9          1              керамогранитная плитка на цементно-песчаном

растворе марки М100 - 30мм

железобетонная панель перекрытия65.4



4,5             2              Керамическая плитка на цементно-песчаном

растворе марки М100 -30мм

водонепроницаемая плёнка -0,5мм

стяжка из цементно-песчаного раствора марки 50 -30мм

железобетонная панель перекрытия9.6





2,3,6,7

3

Ламинат, подложка стяжка из цементно-песчаного раствора марки 50 -30мм железобетонная панель перекрытия

83.02


Экспликация полов 1-го этажа

2,3,6,7

3

Ламинат, подложка стяжка из цементно-песчанного раствора марки 50 -30мм железобетонная панель перекрытия

83.02


Экспликация полов 2 - го этажа

Номер помещения

Тип пола

Схема пола или тип пола по серии

Данные элементов пола (наименование, толщина, основание и др.),мм

Площадьм2

18              1              Керамогранитная плитка на цементно-песчаном

растворе марки М100 - 30мм

железобетонная панель перекрытия6



15              2              Керамическая плитка на цементно-песчаном

растворе марки М10 - 30мм

водонепроницаемая плёнка - 0,5мм

стяжка из цементно-песчаного раствора марки 50 - 30мм

железобетонная панель перекрытия4





10,11,12,13, 14,16,17

3

Ламинат, подложка стяжка из цементно-песчаного раствора марки 50 - 30мм железобетонная панель перекрытия

75.18

10,11,12,13,14,16,17

3

Ламинат, подложка стяжка из цементно-песчаного раствора марки 50 - 30мм железобетонная панель перекрытия

75.18


Генплан

Главный фасад дома ориентирован на юг. Кроме проектируемого дома на участке размещены: с запада от проектируемого здания расположен жилой дом, с юга перед проектируемым зданием парковка для автомобиля, а напротив гимназия. Генпланом предусмотрены проезды с асфальтовым покрытием, так же имеется плиточное покрытие.

Экспликация генерального плана

Номер помещения

Наименование

Площадь м2

 1

Проектируемое здание

146.4

 2

Жилой дом

110

 3

Гимназия

400

 4

Парковка для автомобиля

40


Крыша

Крыша - конструкция, обеспечивающая защиту здания от воздействия атмосферных осадков. Крыша является верхней ограждающей конструкцией здания. Запроектированная крыша - из листов металлочерепицы-четырнадцатискатная

В основаниях под кровлю и изоляцию в соответствии с проектом необходимо выполнить следующие работы:

-заделать швы между сборными плитами;

-устроить температурно-усадочные швы.

Пароизоляционный состав из листов рубероида должны наноситься сплошными и равномерными слоями без пропусков и наплывов. Каждый слой необходимо устраивать внахлёстку на край предыдущего слоя с разравниванием по всей длине. В процессе работы необходимо следить за качеством настилки материала, т.к. его состав имеет свойства рваться. Толщина пароизоляционного слоя 3 - 5 мм.

Устройство теплоизоляции.

При производстве работ по устройству теплоизоляции необходимо соблюдать следующие правила: заполнение площади минеральной ватой должно осуществляться равномерным слоем по всему периметру крыши. Минеральную вату укладывают в ручную. Укладка материала должна производится, в сухую погоду. Этот материал широко распространён в строительстве, так как имеет огромное количество положительных характеристик. Такие как лёгкость материала, что способствует облегчённой работе при подаче его на крышу здания; отличное сохранение тепла, а так же минеральная вата является экологически чистым продуктом.

Устройство кровли

Кровля запроектирована из листов металлочерепицы площадью 1.75м2. Листы укладываются по обрешётке из досок поперечным сечением 50х60. Листы стыкуются внахлёстку по длине - на 100 мм, а по ширине - на пол волны. Крепление осуществляется шурупами по гребням волн. Отверстия под крепления предварительно просверливают.

Места стыка труб и кровли обрамляется листами из оцинкованной стали. В верхней части кровли проходит две коньковые детали, внахлёст друг на друга которые так же прикручиваются шурупами.

Лестницы

Лестницы - это конструкции, предназначенные для повседневного сообщения между этажами. Запроектированы лестницы - деревянные. В данном проекте лестницы соответствуют основным нормам и требованиям: прочность, долговечность, удобство и безопасность при движении людей. Уклон лестничного марша 1:2 принятого по СНиПу. В данном жилом доме число ступеней в марше принимают 10, размеры ступеней 150 × 300мм. Ширина лестничной клетки-1200 мм. Высота марша -1500 мм. Полная длина лестничной клетки составит- 9000 мм. Лестничная клетка обладает естественным освещением днем за счёт окон и искусственным в вечернее время суток. Ограждение лестниц состоит из стоек (балясины) которые крепятся в ступень шурупами и соединяются между собой спицами из нержавейки. Стойки предусматривают круглыми диаметром 50 мм, поручень (перила) выполняют из древесины.

Расчет лестничной клетки

Определим ширину лестницы двухэтажного дома.

Высота этажа: 3.0 м.

Ширина марша: 1.2 м.

Уклон лестницы: 1:2.

Принимаем ступень размерами 150×300 мм.

Ширина лестничной клетки

В=1200мм.

Высота марша: Н/2= 3000/2=1500мм.

Число подступенков в одном марше= 1500:150 = 10

Число проступней в одном марше будет на единицу меньше числа подступенков, так как верхняя проступь располагается на лестничной площадке: n-1=10-1= 9

Длина горизонтальной проекции марша, называемая его заложением, равна:

а = 300*(n-1) = 2700мм

Принимаем ширину площадки: С= 2700мм.

Получим, что полная длина лестничной клетки составит:

А=P0+а+P1+P2+C= 900+2700+1800+900+2700= 9000 мм

- длина первого поворота лестницы

Рис. 5.9.1-Схема к расчету лестницы

- длина второго поворота лестницы R- длина второго марша а - длина марша

С - ширина лестничной площадки

P0= 300*3=900 мм

а = 300*(n-1) = 300*(10-1)= 2700 мм

= 6 * 300= 1800 мм= 300*3= 900 мм

С= 2700 мм

Окна, двери

Окна - элементы здания, предназначенные для естественного освещения в дневное время суток. Двери служат для связи между изолируемыми помещениями и для входа в жилой дом.

Окна в доме запроектированы металлопластиковые с одинарным остиклением. Толщина оконных блоков 20 мм, что говорит о его тепло и звукозащитных качествах. Размеры окон: 1000 × 1800мм, 1100 × 1800мм,1800 × 1800мм,700 ×500мм,1000×500мм. В оконных проёмах с внутренней стороны здания устанавливается пластиковый подоконник, а с наружной стороны устанавливают отливы. После установки окон в коробку, по всем углам делаются откосы из цементно-песчаного раствора.

Двери в доме запроектированы деревянные, размерами: входные 1100 × 2300мм, межкомнатные 800 × 2000мм, 0,9×2000мм, 600× 2000 мм.

Двери запроектированы глухие, так как расположение окон позволяет добиться естественного освещения. Все двери и окна дома выполняются на заказ. Двери украшены декоративной резьбой.

Наружная и внутренняя отделка

Наружная и внутренняя отделка является незаменимым в строительстве звеном. Она предназначена для защиты здания от различных воздействий и предания эстетического вида. Наружная расшивка швов выполнена в пустошовку, прямоугольной формы толщиной шва 10 мм, предназначенная для защиты от влаги. Цоколь здания оштукатуривается раствором.

Основным и самым трудоёмким процессом во внутренней отделки является - оштукатуривание стен. Сначала очищают стены от пыли сжатым воздухом и промывают. Затем происходит оштукатуривание очищенной поверхности стен, цементно - известковым раствором толщиной 20 мм.

После оштукатуривания внутри помещений укладывают плитку. В начале укладывают черновой пол. На стены в санузле и ванной- керамическую плитку на всю высоту этажа. Все остальные стены и перегородки помещений оклеены обоями, на предварительно нанесённую шпаклёвку для наилучшего выравнивания стен. Потолки помещений также прошпаклёваны и оклеены обоями.

. Инженерное обеспечение

К инженерному обеспечению здания относятся: водопровод, канализация, отопление, электроснабжение.

Электроснабжение: осуществляется за счёт электросети, 220/380 В. Проведение электропроводки в дом выполняется перед оштукатуриванием стен и крепится специальными крепёжными элементами к внутренним стенам здания.

освещение - энергосберегающими лампами.

канализация: хозяйственно - бытовая в наружную сеть; водосток наружный.

водоснабжение: хозяйственно - питьевое от наружной сети. Вода проводится к санитарному узлу к смесителю, и к сливному бачку.

Отопление дома - индивидуальное газовое. Теплоснабжение обеспечивается за счет пластиковых труб и радиаторов. Они проходят вблизи наружных стен здания по всем этажам. По трубам и радиаторам циркулирует горячая вода, нагревающаяся за счёт котла стоящего на кухне.

Вентиляция - приточно-вытяжная с механическим побуждением через вентиляционные каналы размерами 140 × 140 мм.

II.Конструктивная часть

.1 Исходные данные

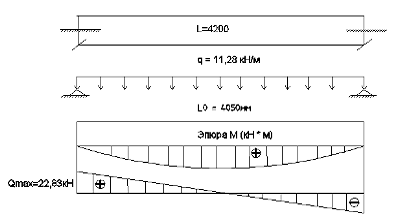

Пролет балки………… = 4200 мм.

Климатический район строительства…………2.

Класс бетона………В 30.

Класс рабочей арматуры…………А - III.

Коэффициент надежности по назначению здания -  = 0,95.

Коэффициент надёжности по постоянной нагрузке -  = 1,1.

Коэффициент надёжности по временной нагрузке -  = 1,4.

2.2 Железобетон. Область применения ж/б конструкций

Железобетон - это одна из разновидностей производимых современными бетонными заводами особо тяжелых бетонов. В состав железобетона входят бетон и стальная арматура, образующие в процессе твердения единый материал.

Железобетон обладает рядом положительных характеристик: высокими плотностью и прочностью, износостойкостью, хорошими огнеупорными свойствами (при пожаре воздействию огня поддаются только верхние слои железобетона, в то время как каркас из стальной арматуры и внутренние слои бетона нагреваются сравнительно медленно). К отрицательным характеристикам железобетона можно отнести его низкую трещиностойкость.

Железобетонные конструкции можно без преувеличения назвать основой современных строительных технологий. Железобетон успешно применяют при возведении как промышленных сооружений, так и сельскохозяйственных зданий, жилых домов, при строительстве мостов эстакад и т.д. ж/б балки могут называться: прогонами, ригелями, перемычками.

Заводами ж/б конструкций выпускаются разнообразные типовые ж/б балки, которые дают возможность компоновать простые сборные ж/б перекрытия.

.3 Область применения и виды изгибаемых ж/б конструкций

Ж/б балки изготавливаются сборными и монолитными. Конструкции ж/б балок зависит от их назначения и действующих на них нагрузок. В сборных ж /б балках предусматривается монтажные петли или отверстия для монтажа. Для крепления балок и конструкций, которые на них опираются, в балках могут устанавливаться закладные детали. Крепление балок к опорам осуществляется через закладные детали на сварке, реже на болтах. Вместе с тем многие балки укладываются на цементно- песчаный раствор без устройства дополнительного крепления.

Принимаются различные конструкции опирания балок на колонны, балки могут опираться сверху на консоль колонны, а могут опираться ниже, опираясь на подрезку, скрывающую консоль колонны. При опирании на кирпичные стены под балки следует укладывать ж/б подушку и только при опирании небольших балок их можно укладывать непосредственно на кирпичную кладку.

Монолитные ж/б балки применяют при нестандартных пролётах или сечениях, в индивидуальном строительстве, при строительстве сейсмических районах, на закарстованных территориях и т.п., когда требуется объединить отдельные части здания и тем самым предать им дополнительную жёсткость.

2.4 Расчёт прочности по нормальным сечениям

Опыты по исследованию поведения ж/б балок под нагрузкой показывают, что от начала действия нагрузки и до разрушения балки по нормальному сечению можно выделить 3стадии напряженно- деформированного состояния.

Стадия 1 соответствует небольшой нагрузке, при которой не образуется трещины в растянутой зоне бетона. В арматуре возникают небольшие упругие деформации, она недопряжена.

Стадия 2 характеризуется появлением в растянутой зоне бетона трещин, которые появляются при увеличении нагрузке. Бетон в трещине выключается из работы. Прочность арматуры и сжатого бетона полностью не исчерпана, и можно увеличивать нагрузку на элемент.

Стадия 3 - стадия разрушения. Разрушение происходит из- за того, что не выдерживает бетон сжатой зоны, в то время когда как несущая способность арматуры ещё не исчерпана (имеется излишек арматуры, то есть элемент переармирован).

.5 Выбор материала и их прочностные характеристики

Для изготовления сборной однопролётной балки покрытия применяют следующие материалы:

Бетон класса В-30, подвергнутый тепло - влажностной обработке.

Коэффициент условия работы бетона  = 1.0

Характеристики бетона:

. Расчётное сопротивление бетона осевому сжатию  = 17 МПа

. Расчётное сопротивление бетона осевому растяжению  = 1.2 МПа

. Класс бетона по прочности на сжатие и растяжение Еb=32,5×103 МПа

Арматура рабочего класса А - III, с характеристиками для предельных состояний I группы.

Расчётное сопротивление продольной арматуры растяжению

 = 225 МПа,  = 175 МПа, Еs=21×104 МПа .

Арматура рабочая : А - III.

Арматура поперечного класса: А - I.

.6 Определение нагрузок в табличной форме

Таблица 2.6.1 Сбор нагрузки

Вид нагрузки

Нормативная нагрузка, Н/м2

Коэффициент надежности по нагрузке гf

Расчетная нагрузка, Н/м2

1

2

3

4

Постоянная от: 1. Паркетного пола, д=0,02 м, с=7500 Н/м2 2.Цементного раствора, д=20 мм, с=20000 Н/м2 3.Пенобетонной звукоизоляционной плиты,  д=0,06 м, с=5000 Н/м2 4.Железобетонной панели с приведенной толщиной 110 мм, д=0,11 м, с=25000 Н/м2

 150 400  300  2750

 1,1 1,2  1,2  1,1

 165 480  360  3025

Итого

3600

-

4030

Временная: Нагрузка на перекрытие (СНиП 2.01.07-85*, табл.3)

4000

1,2

4800

Нагрузка от перегородок

500

1,1

550

Итого временные:

4500

-

Полная:

8100

-

9380


2.7 Расчётная схема и определение расчётной нагрузки

. Величина расчётного пролёта

 =  - 2 ∙ (/ 2);

Где - длина опоры,

Принимаем =150 мм,

= 3900 - 2 ∙ (150 / 2) = 4050 мм.

Определяем геометрический размер сечения балки:

h = (1/ 10 ÷ 1/20) ∙ = ( 1/10 ÷ 1/20) ∙ 4200 = (420… 210) мм.

Принимаем h = 350 мм.

Ширина балки:

В = (0,3 ÷ 0,4 ) ∙ h = ( 0,3 ÷ 0,4 ) ∙ 350 = ( 105… 140) мм.

Принимаем: В = 200 мм.

2. Нагрузка на 1 м от собственного веса балки (удельный вес ж/б г=25 кН/м3);

qбалки= bh г гf=0,20×0,35×25×1,1=1,93 кН/м;

. Нагрузка на 1 м балки с учетом ее собственного веса при длине грузовой площади lгр=2800 мм;

q= qперек lгр+ qбалки=3,55×2,8+1,93=11,87 кН/м;

4. С учетом к-та надежности по ответственности

гп=0,95; q=0,95×11,87=11,28 кН/м;

. Проводим статистический расчет:

Q=q l0/2=11,28×4,05/2=22,83 кН;

М= q /8=11,28×4,052/8=23,13 кН×м.

Рис 2.7.1 - Расчетная схема и эпюры.

. Задаемся расстоянием от центра тяжести арматуры до крайнего растянутого волокна бетона и определяем рабочую высоту балки h0: принимаем а=3,0 см;

h0=h-а=35-3=32 см.

. Находим значение к-та А0:

А0 = ;

. Проверяем, что бы значение к-та А0 не было больше граничного значения А0R; А0=0,074< А0R=0,432;

. Определяем значение к-та ŋ=0,96;

. Находим требуемую площадь арматуры:

Аs =  см2;

Принимаем 4ø16, А - І, Аs=2,06 см2.

. Проверяем процент армирования балки:


Процент армирования больше минимального, равного 0,05 %.

. Определяем диаметр поперечных стержней:

dsw≥0,25ds=0,25×16=4 мм; Принимаем конструктивно ø8

принимаем поперечные стержни ø8, А -І, Аsw=0,126 см2

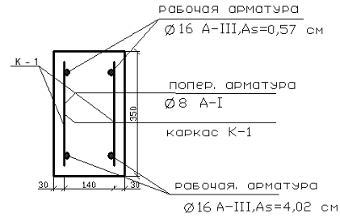

Рис.2.7.2 - Поперечное сечение ж/б балки.

. Конструируем каркас балки:

·        Определяем длину приопорных участков (¼)l=1/4×4200=1050 мм; принимаем длину приопорного участка 1100 мм.

·        Определяем требуемый шаг поперечных стержней на приопорных участках s=h/2=350/2=175 мм принимаем шаг 150 мм,

·        Определяем шаг поперечных стержней в середине балки s= (3/4)h= (3/4)350=262,5 мм, принимаем шаг 250 мм.

. Проверяем выполнение условия :

Q≤Qb min=цb3(1+цf+цn)Rbtгb2bh0=0,6×1×0,12×0,9×20×32=41,47 кН

цb3=0,6 для тяжелого бетона;

цf=0 - т.к. элемент прямоугольного сечения;

цn=0 - т.к. элемент без предварительного напряжения арматуры;

Q=22,83 кН<Q=41,47 кН - условие выполняется.

2.8 Расчёт монтажных петель

Балка проектируемая с двумя монтажными петлями из стали кл. А - I.

Петли расположены на расстоянии 700 мм от концов балки.

Определим расчётную нагрузку от собственного веса балки:

P = Kd ∙ ∙V ∙ p,

где

Kd = 1,5 - коэффициент динамичности,

 = 1,1 - коэффициент надёжности по нагрузке,

V - обьём бетона.

V = L∙ h ∙ b = 4200 ∙ 350 ∙ 200 = 4,2 ∙ 0,35 ∙ 0,20 = 0,29 .

q= 25000 Н/ - плотность железобетона.

P = 1,5 ∙ 1,1 ∙ 0,29 ∙ 25000 = 12127 Н = 12,127 КН.

В процессе монтажа все балки могут оказывать приложение к одной петле, при этом усилие на неё составит: N = P = 12,127 КН.

Требуемая площадь сечения арматуры петли: 2 Ø 8 А - I, с  = 1,01 см2

Определяем длину заготовки для изготовления монтажной петли:

 = 2 ∙ ( h + 350 мм ) = 1000 мм.

III. Технологическая часть

.1 Подсчет объемов земляных работ

№ п/п

Наименование работ

Эскиз

Формула расчета

Ед. изм.

Кол-во

1

Срезка бульдозером растительного слоя

S=a×b a=15.2 м в=15.0 м V=S×h h=0.20 м

м3

45.6

2

Механическая разработка котлована экскаватором

Vк =Sтрап.×l l=12.0 м а=8.1 м в=10.9 м h=2.35 м

м3

267.84

3

Механическая разработка траншеи экскаватором

Vтр.=Sтрап.×l l=15.5 м а=1.8 м в=2.4 м h=0,55 м

м3

75.84



Vтр.=Sтрап.×l l=4.7 м а=1.8 м в=4.5 м h=2.3 м



4

Доработка грунта вручную

Vк=а×в×0.1

м3

9.72



Vтр.= а×в×0.1

м3

3.6

5

Обратная засыпка пазух

Vк=Vкот.-Vпод. Vкот.=267.84 м3 Vф.=188.94 м3

м3

78.9



Vоб.з.п.т .= Vт -Vф . Vт.=75.84 м3 Vф.=7.5 м3

м3

68.34


3.2 Подсчет объемов гидроизоляции

№ п/п

Наименование работ

Эскиз

Формула подсчета

Ед.изм.

Кол-во

1

Горизонтальная гидроизоляция

Sверх.=a×l а=0.51 м l=53.2 м

м2

99.7



Sнижн.=a×в а=6.6 м в=11.0 м



2

Вертикальная гидроизоляция

S=h×l h=2.35 м l=34.4 м

м2

80.8

-площадь

A-ширина фундамента

l-длина фундамента

h-высота фундамента

3.3 Подсчет объемов фундамента

№ п/п

Наименование работ

Эскиз

Формула подсчета

Ед.изм.

Кол-во

1

Фундамент подвала

VФ=a1×h1×l Vмон.п.=а2×h2×l

м3

46.2

2

Монолитно свайный фундамент

VФ=a1×h1×l Vмон.п.=а2×h2×l

м3

16.2


Фундамент подвала

где - а1=0.51 м - ширина фундамента

h1=2.35 м - высота фундамента

а2=1.0 м - ширина монолитного пояса

h2=0.3 м - высота монолитного пояса

l=34.4 м - длина монолитного пояса

Монолитно-свайный фундамент

где - а1=0.51 м - ширина фундамента

h1=0.55 м - высота фундамента

а2=1.0 м - ширина монолитного пояса

h2=0.3 м - высота монолитного пояса

l=28 м - длина монолитного пояса

3.4 Подсчет дверных и оконных проемов

Дверные проемы.

Марка

Размер

Кол-во

Количество проемов

Площадь

Периметр




0.12

0.25

0.38

0.51

Одн.

Всех

Одн.

Всех

Д-1

1.1×2.3

2

-

-

-

2

2.53

5.06

6.8

13.6

Д-2

0.8×2.0

9

9

-

-

-

1.6

14.4

5.6

50.4

Д-3

0.6×2.0

2

2

-

-

-

1.2

2.4

5.2

10.4

Д-4

1.0×2.3

1

-

-

-

1

2.3

2.3

6.6

6.6

Д-5

2.0×2.0

1

-

-

1

-

4

4

8

8

Итог: 28.16 м2

Марка

Размер

Кол-во

Количество проемов

Площадь

Периметр




А-Б

Г-Д

1-1

4-4

Одн.

Всех

Одн.

Всех

ОК-1

1.8×1.8

2

2

-

-

-

3.24

6.48

7.2

14.4

ОК-2

1.1×1.8

8

6

-

-

2

1.98

15.84

5.8

46.4

ОК-3

1.0×1.8

8

-

-

6

2

1.8

14.4

5.6

44.8

ОК-4

0.7×0.5

1

-

1

-

-

0.35

0.35

2.4

2.4

ОК-5

1.0×0.5

3

-

-

-

3

0.5

1.5

3

9

Итог: 38.57 м2


Оконные проемы.

.5 Подсчет объёмов каменной кладки

Подсчет объемов 1- го этажа.

Ось стены

Учас-ток стены

Отметка Участка стены

Высота участка стены. м

Дли-на учас-тка сте-ны. м

Площ. С прое-мами.м2

Площ. проем- ов,м2

Площ. без проем-ов, м2

Толщи-на стены. м

Объём клад-ки м3

А-Б

2-3

0.0

3.0

3

7.06

21.18

7.2

13.98

0.51

7.2

2-2

Б-Г

0.0

3.0

3

9.96

29.88

5.4

24.48

0.51

Г-Г

2-3

0.0

3.0

3

5.3

-

-

15.9

0.51

8.10

3-3

В-Г

0.0

3.0

3

7.8

23.4

6

17.4

0.38

8.89

3-3

Г-Д

0.0

3.0

3

1.5

-

-

4.5

0.51

2.29

Д-Д

3-4

0.0

3.0

3

7.33

21.99

4.28

17.71

0.51

9.04

4-4

Г-Б

0.0

3.0

3

9.51

28.53

3.6

24.93

0.51

12.75

Б-Б

3-4

0.0

3.0

3

8.96

26.88

4.51

22.37

0.51

11.41

-

-

0.0

3.0

3

2.3

-

-

6.9

0.25

1.72

-

-

0.0

3.0

3

22.4

67.2

9.2

58

0.12

7.73


Итог: 81.63 м3


Подсчет объёмов 2- го этажа.

Ось  сте-ны

Учас-ток  стены

Отметка Участка стены

Высота участка стены.м

Длина учас-тка стены.м

Площ. С прое-мами. м2

Площ. проем-ов м2

Площ. без проем-ов м2

Тол-щина сте- ным

Объём кладки м3



от

до








А-Б

2-3

0.0

3.0

3

7.06

21.18

7.2

13.98

0.51

6.12

2-2

Б-Г

0.0

3.0

3

9.96

29.88

5.4

24.48

0.51

11

Г-Г

2-3

0.0

3.0

3

5.3

15.9

0.35

15.55

0.51

7.29

3-3

В-Г

0.0

3.0

3

7.8

23.4

6

17.4

0.38

6.48

3-3

Г-Д

0.0

3.0

3

1.5

-

-

4.5

0.51

2.06

Д-Д

3-4

0.0

3.0

3

7.33

21.99

4.28

17.71

0.51

7.2

4-4

Г-Б

0.0

3.0

3

9.51

28.53

3.6

24.93

0.51

10.49

Б-Б

3-4

0.0

3.0

3

8.96

26.88

4.51

22.37

0.51

10.04

-

-

0.0

3.0

3

3.7

-

-

11.1

0.25

2.49

-

-

0.0

3.0

3

20.4

61.2

9.2

52

0.12

5.16


Итог: 68.33 м3

Общий объем кладки:149.96 м3

3.6 Подсчет объемов кровельных работ

№ п/п

Наименование работ

Эскиз

Формула подсчёта

Ед. Изм.

 Кол-во

1

Устройство утеплителя


S =a*b

м2

136.3

2

Устройство рубероида


S = a*b м2136.3



3

Устройство стропил

S = S1+S2+Sn….

м2

162.3

4

Устройство кровли по обрешетки

S = S1+S2+Sn….

м2

162.3


Sn-площадь скатов

3.7 Подсчет объёмов штукатурных работ

Подсчет объемов 1-го этажа.

№ Помещения

Наименование помещения

Эскиз

Формула

Ед. Изм.

Кол-во

1

Тамбур


S= P · h - Sпр.

м2

18.07

2

Гардероб


S= P · h - Sпр.

м2

24.1

3

Прихожая


S= P · h - Sпр.

м2

21.4

4

Туалет


S= P · h - Sпр.

м2

9

5

Ванная комната


S= P · h - Sпр.

м2

30.8

6

Кухня-столовая


S= P · h -Sпр.

м2

44.16

7

Гостинная


S= P · h - Sпр.

м2

88.05

8

Вход в подвал


S= P · h - Sпр.

м2

23.6

9

Подвал


S= P · h - Sпр.

м2

67.98


Всего: 330.16 м2


Подсчет объёмов 2-го этажа.

№ Помещения

Наименование помещения

Эскиз

Формула

Ед. Изм.

Кол-во

10

Площадка


S= P · h - Sпр.

м2

51.57

11

Спальня


S= P · h - Sпр.

м2

38.11

12

Гардероб


S= P · h - Sпр.

м2

19.2

13

Спальня


S= P · h - Sпр.

м2

40.18

14

Коридор


S= P · h - Sпр.

м2

10.32

15

Ванная комната


S= P · h - Sпр.

м2

9.2

16

Гардероб


S= P · h - Sпр.

м2

7.4

17

Комната отдыха


S= P · h - Sпр.

м2

41.16


Всего:217.14м2

Итог:547.3 м2

8. Подсчёт объёмов облицовочных работ.

№п/п

Наименование помещения

Эскиз

Формула подсчёта

Кол-во

15,5

Ванная комната


S= P · h - Sпр.

м2

47.8

4

Туалет


S=P · h - Sпр.

м2

19.2

6

Кухня - столовая


S=l· h

м2

6.55

ИТОГО: 73.55м2


P-периметр

h- высота

Sпр- площадь проемов

l- длина

9.Подсчёт объёмов полов.

№ п/п

Наиме-нование помеще-ния

Тип пола

Площ-адь пола, м2

Чистый пол, м2

Подготовка под полы, м2





Ламинат

Керам-огранитная плитка

Керамиче-ская плитка

Цементно-песчаная стяжка 30мм

Рубе-роид, 3 мм

1

3,2,6,7, 10,11,12,13, 14,16,17

Л

149.1

149.1



149.1

149.1

2

1,8,9,18

К.Г. П.

65.6


65.6


65.6

65.6

3

4,5, 15

К.П.

13.6



13.6

13.6

13.6


10. Подсчёт объёмов малярных работ.

Подсчет объемов водоэмульсионной окраски стен.

№этажа

Нумерация помещений

Ед. измерения

Кол-во

Подвал

9

м2

67.98

1.

1

м2

18.37


Подсчет объемов оклеивания обоями стен.

№этажа

Нумерация помещений

Ед. измерения

Кол-во

1.

3,2,6,7,8

м2

257,3

2

10,11,12,13,14,16,17

м2

317,45


Подсчет объемов водоэмульсионной окраски потолков.

№этажа

Нумерация помещений

Ед. измерения

Кол-во

Подвал

9

м2

57.0


11. Подсчёт объёмов оконных блоков

№п/п

Марка

Кол-во

Размер

Площадь м2

1 2 3 4 5

ОК-1 ОК-2 ОК-3 ОК-4 ОК-5

2  8 8 2 3

1.8×1.8  1.1×1.8 1.0×1.8 0.7×0.5 1.0×0.5

6.48  15.84 14.4 0.7 1.5

Общая площадь 38.92 м2


12. Подсчёт объёмов отмостки

№ п/п

Наименование работ

Эскиз

Формула подсчета

Ед. изм.

Кол-во

1                Подготовка под отмостку.              ( (h1 + h2): 2 ) · В · Р =

((0.12 + 0.1):2) · 1 · 93.62 =0.11 · 93.62 =10.29м310.29






2

Подсчёт покрытия отмостки.


S=Р ∙ В

м2

96.82


h1=0.12 м- высота

h2=0.1 м-высота

B=1.0 м-ширина

Р=(а+b) ·2-пириметр

. Калькуляция трудовых затрат к календарному плану

№ п/п

Обосно-вание по СНиП IV 2 -82-01 том 1, 2

Наименование работ

Объём

Трудоёмкость на единицу

Трудоёмкость на все работы






Ед. изм.

Кол -во

Чел/ час

Чел/ дни

Маш/ час

Маш/ смен

Чел/дни

Маш/ смен



Нулевой цикл



1

СНиП IV 2- 82-01

Срезка бульдозером растительного слоя на глубину 0,2 м.

1000м3

0.045



16.2

2.025


0.14



2

СНиП IV 2- 82-01

Механическая разработка котлована экскаватором, с ёмкостью ковша 0,2 м3 1000м3

0.276



51.9

6.48


0.5




3

СНиП IV 2- 82-01

Механическая разработка траншеи экскаватором, с ёмкостью ковша 0,2 м3 1000м3

0.075



30.9

3.45


0.3




4

СНиП IV 2- 82-01

Доработка грунта вручную

1000м3

0.013

154

19.25



0.25




5

СНиП IV 2- 82-01

Подготовка под фундамент из г.п.с

м3

3.3

0.3

10.5



34.65




6

СНиП IV 2- 82-01

Устройство монолитного пояса

м3

30.81

1.2

0.45



13.8




7

СНиП IV 2- 82-01

Устройство ленточного сборного фундамента

100 м3

0.62

37.8

35.75



22.16




8

СНиП IV 2- 82-01

Устройство монолитно свайного фундамента

100 м3

0.12

15.6

13.5



1.62




9

СНиП IV 2- 82-01

Устройство горизонтальной гидроизоляции фундаментов

100м2

0.99

38.1

4.76



4.71




10

СНиП IV 2- 82-01

Устройство вертикальной гидроизоляции фундаментов

100м2

0.80

38.1

4.76



3.80




11

СНиП IV 2- 82-01

Обратная засыпка грунта

1000м3

0.147



7.49

0.93


0.014



Надземная часть



12

СНиП IV 2- 82-01

Кирпичная кладка стен 1-го этажа

м3

81.63

5.7

0.71



57.97




13

СНиП IV 2- 82-01

Кирпичная кладка стен 2-го этажа

м3

68.33

4.8

0.91



62.18




14

СНиП IV 2- 82-01

Установка площадок

100 м3

2.04

22.4


6.45



0.15



15

СНиП IV 2- 82-01

Монтаж плит перекрытия и покрытия

100 м3

0.31

204

25.5



7.90




Кровельные работы



16

СНиП IV 2- 82-01

Устройство стропил

100м2

1.62

19.14

2.39



3.87




17

СНиП IV 2- 82-01

Пароизоляция

100м2

1.62

16

2



3.24




18

СНиП IV 2- 82-01

Устройство кровли по обрешётки

100м2

1.62

51.3

6.41



10.38




19

СНиП IV 2- 82-01

Устройство утеплителя

100м2

1.36

42.5

5.31



7.22




20

СНиП IV 2- 82-01

Устройство пароизоляции

100м2

1.36

16

2



2.72




Надземная часть



21

СНиП IV 2- 82-01

Заполнение дверных проемов

100 м2

0.28

91.4

11.42



3.19




22

СНиП IV 2- 82-01

Заполнение оконных проемов

100м2

0.37

17.3

2.16



0.79




Отделочные работы



23

СНиП IV 2- 82-01

Оштукатуривание стен

100 м2

5.47

64

8



43.76




24

СНиП IV 2- 82-01

Окраска стен и потолков водоэмульсионным составом.

100 м2

1.43

9.7

1.21



1.73




25

СНиП IV 2- 82-01

Оклеивание потолков обоями

100 м2

2.10

15.7

1.96



4.11




26

СНиП IV 2- 82-01

Оклеивание стен обоями

100 м2

5.47

20.8

3.35



18.32




27

СНиП IV 2- 82-01

Остекление окон

100 м2

46.9

5.86



5.15




28

СНиП IV 2- 82-01

Облицовка стен керамической плиткой

100 м2

0.73

178

22.25



8.23




29

СНиП IV 2 - 82

Устройство подготовки под отмостку из щебня

м3

4.73

3.52

0.44



2.08




30

СНиП IV 2 - 82

Устройство покрытия отмостки

100м2

0.96

33.25

4.16



3.99




Устройство полов



31

СНиП IV 2 - 82

Устройство полов из ламината

100м2

1.49

53.6

6.7



9.98


32

СНиП IV 2 - 82

Устройство полов из керамогранитной плитки

100 м2

0.65

3.5

10



6.5


33

СНиП IV 2 - 82

Устройство полов из керамической плитки

100 м2

0.13

108

13.5



1.75


34

СНиП IV 2 - 82

Устройство гидроизоляции из рубероида

100 м2

1.06

11.2

1.4



1.48


35

СНиП IV 2 - 82

Устройство цементно-песчаной стяжки под полы

100м2 м2

2.26

1.32

18.8



42.48



Специальные работы



36

КиДП

Санитарнотехнические работы

100м3

21.5


3.08



30.55




37

КиДП

Электротехнические работы

100м3

8.09


1.61



27.84





Итого:







328.24

1.56


Неучтённые работы

%

10





26.98



Сдача объекта







2



Всего:







355.22

1.56


14.Требования по технике безопасности

При выполнении строительных и ремонтных кровельных работ необходимо предусмотреть следующие мероприятия: по созданию условий для безопасного и безвредного выполнения работ для работающих, и для окружающих, по пожарной безопасности, по достаточному освещению строительной площадки, проходов, проездов, и рабочих мест. Кровельные работы могут самостоятельно выполнять только лица, достигшие 18 лет.

Работающий должен иметь специальную одежду, нескользящую обувь, предохранительный пояс при работе на мокрой кровле независимо от ее уклона и на сухой при уклоне более 20° - надежно закрепляемые переносные стремянки шириной 30 см с нашивными планками. Руки должны быть защищены рукавицами из плотной ткани.

Запрещено выполнять кровельные работы при ветре, достигающем 6 баллов и более, при густом тумане, грозе и ливневом дожде. Запрещается работать над кровлей с приставных стремянок и лестниц.

Все знают, что кровельные работы проводят на внушительной высоте и зачастую на скатах. О безопасном ведении таких работ следует говорить лишь тогда, когда соблюдаются определенные правила техники безопасности. До того, как начать работы по ремонту и обустройству кровли, обязательно следует определить границы зоны повышенной опасности у здания. Необходимо поставить ограду вокруг территории, где невзначай могут упасть с высоты инструменты, материалы или стечь мастика, битум или растворы. Эта территория не должна быть менее 2 м, если считать от карниза. До начала работ необходимо проверить надежность стропил и исправность плоских крыш.

Приступать к устройству кровли можно только после проверки надежности несущих и ограждающих конструкций крыши. При работе на плоских крышах с уклоном 10% устанавливают временные перильные ограждения высотой 100 мм из бортовой доски 25х180 мм. Если уклон крыши более 25% или крыша мокрая, или покрытая инеем, должны применяться дополнительные ходовые мостики шириной не менее 300 мм, устраиваемые из двух досок, закрепленных планками. Во время работы проверяют надежность закрепления планок. Если уклон крыши более 33% или работы ведутся на свесах крыши с любым уклоном без ограждений, поверх курток необходимо застегнуть предохранительные пояса, а страховые веревки закрепить за надежные элементы крыши. Все приспособления, предназначенные для безопасного и удобного ведения кровельных работ, должны отвечать требованиям, изложенным в ГОСТ 12.2.012-75. По окончании трудового дня материалы и инструменты убирают с покрытия или надежно закрепляют проволокой. Сбрасывать с покрытия материалы и инструменты категорически запрещается. Для оказания первой помощи должна быть аптечка.

Самыми тяжелыми работами можно считать обустройство карнизов и спусков, желобов, покрытие подоконников. Такие работы следует проводить с помощью внешних лесов, подмостей или люлек. Водостоки подвешивают из специально оборудованных люлек, куда помещаются не только рабочие, но и материалы. Каждую из них до начала работ испытывают на повышенную нагрузку. Канаты, на которых подвешена люлька, пропускают через блоки, закрепленные исключительно на металлических консолях. Во время работы обязательно надо постоянно следить за тем, чтобы они ни с чем не соприкасались. Если соприкосновения избежать не удается, следует установить специальные прокладки.

Зимой при повышенном скольжении на скатах кровли все рабочие должны иметь при себе предохранительные пояса с капроновыми веревками и пользоваться ими на рабочих местах. Без страховочных поясов можно работать только на крышах с уклоном до 10° при наличии парапетов, ограждающих решеток или временного ограждения - высотой в 100см. Для работ на высоте рабочие должны быть одеты в комбинезоны, обуты в нескользящую обувь, и быть прикреплены.

15.Ведомость потребления строительных материалов.

Наименование работ

Объем работ

ж/б плиты м3

Бетон м3

Кирпич тыс.шт

Раствор м3

Ламинат м2

Доски м3

Окна, двери м2

Рубероид м2

Блоки  шт.


Ед. изм.

Кол-во










кладка

м3

149.96



59.98







ж/б плиты

100шт

0.31

72.85









Оконные и дверные блоки

100м2

0.65







65



рубероид

100м2

1.36








136


стропила

100м2

1.62






1.58




Стяжка ц/п

100м2

2.2




0.06






Керамическая плитка

100м2

0.13




13






Керамогранит-ная плитка

100м2

0.65




0.5






Ламинат

100м2

1.49





149





штукатурка

100м2

5.47




9.4






отмостка

100м2

0.96


10.29








Монолитно-свайный фундамент

100м3

0.12


16.2








Ленточный сборный фундамент

100м3

0.62









59

Итог:



72.85

26.49

59.98

22.06

149

1.58

65

136

59


.Расчет временного электроснабжения

№ п/п

Наименование

Объем

Удельная норма мощности

Общая мощность



Ед.изм.

Кол-во



Электроприборы

1

Сварочный аппарат

шт.

1

14.0

14

2

Растворо-насос

шт.

1

8.0

8.0

Внутреннее освещение

3

Прорабская

шт.

1

0.1

0.1

4

Гардеробная

шт.

1

0.1

0.1

5

Душевая

шт.

2

0.1

0.2

6

Уборная

шт.

1

0.1

0.1

Наружное освещение

7

Охранное освещение

шт.

4

1.0

5

Итог:26.5 кВт


Согласно проведенных расчетов принимаем подстанцию ЖЭС-30,мощьность 30 кВт, размерами 2.51×1.05 м.

.Расчет временного водоснабжения.

Расход воды на хозяйственные нужды

Qхоз===0.01 л/сек

N-максимальное количество рабочих

qхоз=15л

Кн- коэффициент неравномерности

Кн=2.7

Расход воды на производственные нужды

Qпр===0.27 л/сек

где А-количество работы выполненной в смену

S-норма расхода воды на хозяйственные нужды

S=10

А=400

Kн- коэффициент неравномерности

Kн=1.5-2.0

Расход воды на принятие душа

Qдуш=,

где С-норма воды для принятия душа-43,2 N1-количество человек принимающих душ-12 чел. m-количество минут для принятия душа-40 мин.

-количество секунд в одной минуте.

Qдуш==0.21 л/сек

Расход воды на пожарные нужды

QПОЖ=20 л/сек.

Общий расход воды - Qхоз+Qпр+Qдуш+Qпож

Qобщ=0.01+0.27+0.21+20=20.49 л/сек

Определим диаметр трубы

d===60 мм

Принимаем диаметр водопровода исходя из стандартных размеров, но не менее расчетного.

18.ТЭП

№ п/п

Наименование показателей

Ед.изм.

Кол-во

1

Нормативный срок строительства

дни

92

2

Фактический срок строительства

дни

76

3

Объем здания

м3

1639.68

4

Трудоемкость возведения здания

чел/дни

482.95

5

Максимальное количество человек в бригаде

чел

12

6

Среднее количество человек в бригаде

чел

6

7

Коэффициент движения рабочей силы в бригаде

чел

2

8

Удельная трудоемкость возведения 1 м3 здания

чел/дни

0.046


19. Описание календарного плана

В календарный план строительства включают три цикла:

·              строительство подземной части

·              строительство надземной части

·              отделочные работы

В календарном плане отмечаются сроки проведения работ, объем капитальных вложений и их распределение. Продолжительность первого цикла влияет на общий срок строительства здания. Сначала выполняют отрывку котлована и траншеи с помощью экскаватора. Затем в траншеи на определенном расстоянии бурятся отверстия под сваи. Эти работы проводятся в одну смены, работу выполняет машинист шестого разряда. Затем производят доработку грунта и устройство монолитного пояса.

Затем ведется монтаж фундамента, устраивается гидроизоляция, выполняются устройства выпусков и вывода коммуникаций. Отмостку производят из трех слоев: песчаного, щебеночного и асфальтобетонного. Второй цикл в плане строительства зданий включает работы по возведению надземной части, а также сопутствующие работы. Главным работой этого цикла является кладка коробки. В процессе работы коробку разбивают на ярусы, а слишком длинные здания на захватки. Окна запроектированы металлопластиковые не требующие окрашивания поверхности, двери также не требуют окраски, так как они выполнены с наружи из листов МДФ и облицованы финишной - пленкой высокого качества. Монтаж плит перекрытий ведется с колес. При монтаже плит перекрытия используется Кран КС 55713-6.Все виды работ выполняются в одну смену.

Предусматривают подачу материалов и деталей на этажи: песок, детали вентиляционных коробок, электрощитки, нагревательные приборы. Лестничные площадки монтируют как плиты. Общестроительные работы планируют с отставанием на пару этажей. Для организации специальных работ, (сантехнических и электромонтажных), которые нужно координировать с общестроительными и отделочными работами, должен бать готов монтаж 2-х этажей, выполнено остекление, пробиты борозды и шины. Также должно бать обеспечено временное электроснабжение. Специальные работы ведутся двумя этапами: после штукатурных работ и после некоторых отделочных работ. Все специальные работы должны завершиться не позже окончания работ по отделке.

Проектируемый жилой дом размещается в станице Ленинградской. Общий срок строительного календарного плана занял 76 дней, добился я этого за счет совмещения работ.

20. Описание строительного генерального плана

Строительный генеральный план (стройгенплан) - это, план участка строительства, на котором показано расположение строящихся объектов, расстановки монтажных грузоподъемных механизмов, а также всех прочих объектов строительного хозяйства. К таковым относятся склады строительных материалов и конструкций, бетонные: и растворные узлы, временные дороги, временные помещения административного, санитарно-гигиенического, культурно-бытового назначения, сети временного водоснабжения, энергоснабжения, связи и т.д. В зависимости от охватываемой площади и степени детализации строительные генеральные планы могут быть объектным (в ППР) или общеплощадочным (в ПОС). При этом для крупных строек, особенно водохозяйственных, кроме стройгенпланов, в ПОС составляется ситуационный план, характеризующий строительно-хозяйственные условия района.

Общеплощадочный стройгенплан охватывает только строительную площадку, но включает все ее объекты. Он состоит из графической части и пояснительной записки, где обосновываются решения графической части. Графическая часть обычно включает:

·              собственно план стройплощадки

·              эксплуатацию объектов плана (временных и постоянных)

·              условные обозначения

·              фрагменты плана (технологические схемы)

·              технико-экономические показатели

·              примечания

Масштаб обще площадочного строительства обычно принимается равным 1:1000, 1:2000 или 1:5000.

Составление общеплощадочного стройгенплана обычно начинают с размещения дорог для внутрипостроечного транспорта и параллельно с этим выбирают места для обще площадочных складов и механизированных установок. После этого размещаются все основные объекты строительного хозяйства. Последними, обычно проектируются временные сети водопровода, электроснабжения, теплоснабжения и др.

При проектировании объектов строительного хозяйства обычно руководствуются результатами расчета потребности в этих объектах и специальными правилами их размещения. Например, расстояния от бытовых помещений до пунктов питания не должно быть более 300...600 м (в зависимости от длительности перерыва), до санитарно-бытовых помещений - не более 200 м, до места производства работ - не менее 50 м. Противопожарные разрывы между временными помещениями должны быть 10..,20 м (в зависимости от степени огнестойкости), между складами - 10...40 м.

Расчеты потребности в различных ресурсах, объектах строительного хозяйства приводятся в пояснительной записке. Для общеплощадочного сгройгенплана они обычно приближенны, т.е. основываются на укрупненных нормах на 1 млн. руб. СМР. На общеплощадочных стройгенпланах гидротехнических и водохозяйственных объектов обязательно показываются сооружения и устройства для обеспечения пропуска расходов воды в строительный период ("строительных расходов"), разбивка очередности работ по возведению узла или комплекса гидротехнических сооружений.

При одностадийном проектировании, связанном обычно с небольшими стройками, общеплощадочнный стройгенплан не составляется.

Объектные стройгенпланы разрабатываются обычно отдельно на каждый объект, показанный на общеплощадочном стройгенгглане. При этом такие стройгенплапы могут составляться раздельно на каждый этап работ - для подготовительного периода, для нулевого цикла, для возведения надземной части. Графическая часть объектного стройгенллана содержит те же элементы, что и общеплощадочного, но все вопросы прорабатываются более детально. Масштаб обычно принимается 1:500, 1:100, 1:200.

Похожие работы на - Проект строительства одноквартирного двухэтажного четырехкомнатного жилого дома



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
