Вступ

Будівництво - це одна з найважливіших частин народного господарства, яка тісно пов'язана з усіма іншими галузями. Основною задачею капітального будівництва є створення та прискорене поновлення основних фондів народного господарства призначених для розвитку суспільного виробництва та рішення суспільних питань. Головними задачами капітального будівництва на даному етапі розвитку нашої держави є:

підвищувати ефективність капітального будівництва, вдосконалювати їх виробничу та технологічну структуру, неухильно забезпечувати своєчасне зведення та ввід в дію передбачених в проектах житлових будинків, об'єктів соціально-культурного та побутового призначення;

послідовно проводити подальшу індустріалізацію будівельного виробництва, перетворюючи його у єдиний процес зведення будинків із елементів максимальної заводської готовності.

вдосконалювати організацію будівельного виробництва, підсилювати виробничу базу будівельно-монтажних організацій, розширювати їх самостійність, підвищувати відповідальність за результати їх дій.

- вдосконалювати   проектно-кошторисну документацію.

Підвищити якість проектів та економічних обґрунтувань будівництва, підняти відповідальність проектних організацій за якість проектно-кошторисної документації, яку вони розробляють. Підняти продуктивність праці. Всі ці заходи повинні сприяти рішенню однієї із найважливіших задач-відбудови нашої економіки.

Даний дипломний проект виконаний з метою будівництва фруктосховища на 100 тон продуктів, в с .Новоолексіївка Сокирянського району Чернівецької області. На даний час місцеве колективне підприємство потребує цей фруктосклад для зберігання продуктів харчування.1. Загальна характеристика запроектованого будинку

Дипломний проект на тему фруктосховище на 100 тон розроблений згідно з завданням на дипломне проектування виданим Чернівецьким державним будівельним технікумом.

Проект розроблений у відповідності з вимогами нормативних документів по проектуванню і будівництву.

Овочесховище призначене для зберігання продуктів харчування, для того щоб подовжити період їх споживання.

Будівництво ведеться в селі Новоолексіївка Сокирянського району Чернівецької області.

Це у II будівельно-кліматичній зоні.

Вихідні данні для проектування:

Ступінь довговічності - II; ступінь вогнестійкості - II; клас будівлі - II; розрахункова зимова температура - 23 С; нормативне снігове навантаження 70 кг/м² нормативний напір вітру -45 кг/м²; глибина сезонного промерзання ґрунту - 80 см; рівень ґрунтових вод нижче підошви фундаменту, сейсмічність 7 балів.

Комплекс запроектований за наступними конструкціями:

Фундамент - монолітний залізобетонний стрічковий, і монолітний стовпчастий під колони.

Стіни в підвальній частині із бутобетона, в надземній частині із цегли М75, внутрішні стіни також із цегли М75.

Перекриття - збірне залізобетонне із кругло пустотних плит

Покрівля - із руберойду.

Сходи - внутрішні із збірних з/б елементів.

Опалення - електричне.

Вентиляція - приточно-витяжна природна з вентиляторами.

2. Генеральний план

Ділянка під забудову має форму прямокутника. Рельєф місцевості рівний без різких перепадів висот. Рівень ґрунтових вод знаходиться на відмітці - 2,5м.

Розміщення будівлі вирішено з врахуванням протипожежних і санітарних розривів, під'їзних шляхів. Приміщення овочесховища - розміщено так, що торець споруди направлений під кутом 45⁰ до пануючих вітрів.

Благоустрій території включає в себе проведення робіт по влаштуванню насаджень дерев хвойних і листяних порід, газонів та кущів. Для пересування по території фруктосховища автомобільного транспорту та працюючих передбачено влаштування Автостоянки, площадок, доріг із твердим покриттям.

Крім проектної будівлі на генплані зображено: автостоянка для грузових автомобілів.

. Планова і висотна прив'язка проектної будівлі

Геодезичні розмічальні роботи виконуються для того, щоб побудувати будівлю згідно генерального плану забудови правильної орієнтації її відносно сторін світу, а також у відповідності з розмірами та формами будівлі, які вказані у її проекті. Планова прив'язка будівлі виконується способом перпендикулярів.

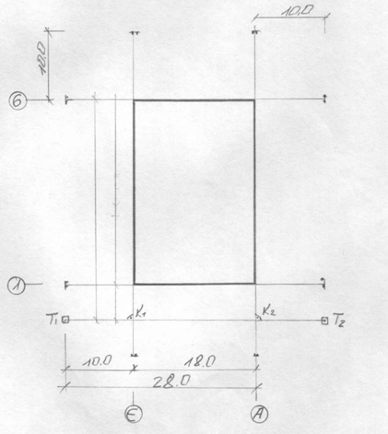

На місцевості встановлюємо теодоліт на точці Т-1 орієнтуємо теодоліт на точку Т-2, у створі лінії Т-1-Т-2 рулеткою РК-100 відкладаємо відстань 10м і закріплюємо одержану точку К1 кілком від точки К-1 в створові лінії будуємо відрізок в 18,00м і закріплюємо тимчасовим знаком це буде точка К2. Потім встановлюємо теодоліт в точці К1 і будуємо перпендикуляр до лінії Т-1 - Т-2 і в цьому напрямку відкладаємо відрізок в 5м, це і буде точка Є-1 перетину вісей будівлі. Від точки Т-1 відкладаємо відстань в 32м одержуємо точку Є-б перетину вісей будівлі. Аналогічно знаходимо місцезнаходження інших точок перетину вісей будівлі. Закріпивши ці точки на місцевості робимо обноску на відстані 10-12 м і переносимо на них тимчасові точки. Правильність виносу запроектованої будівлі на місцевості визначаємо безпосереднім виміром відстаней між осями, з допустимою різницею у розмірах для поздовжніх осей не більше 5 см, а поперечних - 3 см.

4. Висотна прив'язка споруди

Висотна прив'язка виконується для визначення відмітки чистої підлоги першого поверху, а також для визначення відмітки вимощення. Система висот прийнята умовно. Горизонталі проведені через 0,5 м.

.        Знаходимо відмітки землі точок перетину осей споруди:

НА6 = 48,0

НА1 = 48,0+4/27x0,5=48,07

НА1 = 48,50-23/27x0,5=48,07

НЄ1= 48,5+15/53x0,5=48,64

НЄ1= 49,0-38/53x0,5=48,64

НЄ6=48,0+33/52x0,5= 48,31

Нє6= 48,50 - 19/52х 0,5= 48.31

.        Знаходимо середню відмітку:

Нсер = (На6 + На1 + НЄ1 + НЄ6) : 4 =(48,0+48,07+48,64+4 8,31)/4 = 48,255м

.        Знаходимо відмітку чистої підлоги першого поверху:

Но = Нсер + 10 * 0,15 = 48,255 +10*0,15 = 49,755

4.       Знаходимо відмітку вимощення:

На6= 48,00

НА1 = 48,0 + 27,400 * 0,01 = 48,27

Не1 = 48,27- 18,400 * 0,01 = 48,08

Нд = 48,08 - 27,400 * 0,01 = 47,80

Контроль

НА6 = 47,80 + 18,400 х 0,01 = 48,00

5. Техніко-економічні показники генплану

. Площа ділянки - знаходимо шляхом множення довжини ділянки на її ширину, згідно з проектом:_діл.= 104x75=0, 78га

. Площа забудови будівлями - її визначають як сумарну площу забудови всіх будівель і споруд, розміщених на ділянці. Площу забудови окремої будівлі визначають як площу горизонтального перерізу за зовнішнім обводом на рівні цоколя, включаючи виступаючі частини:

Ззаб.буд=18, 4x27, 4=504, 16м. кв.

3.     Щільність забудови - її визначають як відношення площі забудови до площі ділянки:

Щ_заб. = S_заб/S_діл.*100= 504,16 /7800*100% =6,4%

4.     Площа озеленення - її визначають згідно з проектом віднявши від площі ділянки, площу забудови і площу доріг:

_озел. = S_діл.- S_заб.- S_дор.= 7800-504, 16-1512=5783, 8кв.м²

5.     Процент озеленення - його визначають як відношення площі озеленення до площі ділянки:

_озел/S_діл.*100= 5783,8/7800x100 = 74,15%

.       Площа доріг і майданчиків з твердим покриттям:

_доp.= S₁+S₂₊ S₃ = 136+105+146+1125=1512 м²

Всі показники записуємо у формі таблиці:

Техніко-економічні показники генплану

. Об'ємно-планувальне рішення

Запроектована будівля має прямокутну форму і тому складається з одного об'єму. Загальна довжина будівлі в осях - 27,0 м, ширина - 18,4 м. Будівля змішаного типу з повздовжніми та поперечними стінами, і несучими колонами.

Будівля одноповерхова з підвальним приміщенням. В підвальному приміщенні розміщуються 4 окремих секції фруктосховищ по 25 тон, для різних сортів кожна. На першому поверсі знаходяться сортувально-пакувальне приміщення, тимчасовий склад фруктів і тари.

Компонуючі і функціонально - планувальні рішення забезпечують вимоги нормативних документів.

Евакуація людей передбачається через сходову клітку, яка служить для функціонального зв'язку і для евакуації людей на випадок непередбачених ситуацій:

1.       4 секції фруктосховища загальною площею - 399,44 м²;

2.       Сортувально-пакувальне приміщення - 48,27 м²;

3.       Тимчасовий склад фруктів і тари - 155,84м²;

4.       Контора - 10 м²;

5.          Сходова клітка - 12,28 м².

7. Економічні показники проекту

Загальну площу будівлі визначають як суму площ всіх поверхів (включаючи технічний, мансардний, цокольний, підвальний). Площу поверхів будівлі вимірюють в межах внутрішніх поверхонь зовнішніх стін. Площу антресолей, переходів, загальних веранд, галерей і балконів включають в загальну площу будівлі:

заг =АхБ= 26, 6x18, 0 +26, 6 х 8,6 = 707, 56м2

Корисну площу визначають як суму площ всіх, розміщених в ньому приміщень, а також балконів і антресолей:

кoр=S1+S2+S3+S4=399, 44 + 48, 27 + 155, 84 + 10+12, 28=625, 83м2

Розрахункову площу визначають як суму всіх приміщень, розміщених в ньому, за винятком коридорів тамбурів, переходів, ліфтових шахт:

S_Розр=625, 83- 12, 28 = 613,55м²

Будівельний об'єм надземної і підземної частини будівлі визначаються в межах граничних поверхонь з включенням огороджуючих конструкцій, світлових ліхтарів і др., починаючи з відмітки чистої підлоги кожної частини будівлі без врахування виступаючих архітектурних деталей і конструкцій, підпільних канальних, терас, балконів.

буд = Sбуд*Нбуд=1412+256,82=1668,8 м2

підз. = 18,4х 27,4x2, 8=1412 м3 надз. = 9,380x27, 38=256, 82 м3

Площу забудови будівлі визначають як площу горизонтального перерізу по зовнішньому обводу на рівні цоколя, включаючи виступаючі частини:

Sзаб = 27, 4x18, 4=504, 16 м2

До числа поверхів включають всі надземні поверхи в тому числі і технічний мандсардний і цокольний, якщо верх його перекриття знаходиться вище середньої планувальної відмітки землі не менше ніж на 2 метри.

Відношення периметру зовнішніх стін до площі забудови:

Р = 27,4 * 2+18,4 х 2=91,6 м. Р/ Р/S_заб =91,6/504,16=0,18

Економічні показники проекту.

. Архітектурно-конструктивне рішення

Будівля змішаного типу, конструктивна схема - з повздовжніми та поперечними несучими стінами, а також із несучими колонами.

Фундаменти зовнішніх та внутрішніх стін запроектовані буто-бетонні марки М150. Фундаменти зверху вирівнюються цементним розчином і проводиться вертикальна гідроізоляція з цементного розчину складу

Вертикальна гідроізоляція виконується із бітумної мастики із зовнішньої сторони за 2-3 рази. Бітум повинен наноситись на суху поверхню очищену від бруду.

Фундаменти під колони також запроектовані із монолітного бетону класу: В:125, і їх закладають на глибину - 3,750 м, а монолітні буто-бетонні стрічкові на глибину -3,250м.

Для відводу атмосферних опадів від будинку по периметру влаштовується вимощення завширшки 80 см. По утрамбованому ґрунту робиться гравійно-піщана підготовка, по якій влаштовується асфальтове покриття. Ухил-1⁰ від будинку.

Зовнішні і внутрішні стіни першого поверху запроектовані із пустотілої цегли по ГОСТ530-80, М100 на розчині м50. Товщина стін складає - 380 мм, Система кладки ланцюгова. Товщина горизонтальних швів кладки - 12 мм, а вертикальних - 10 мм.

Для підвищення сейсмічної стійкості стін всі кути, місця примикання однієї стіни до другої та кожен 5 ряд армується арматурною сіткою із дротяної арматури діаметром 4 мм.

Перекриття віконних та дверних прорізів в стінах проводиться монолітними перемичками в опалубці. Мінімальне опирання перемички на стіну - 250 мм.

Перекриття фруктосховища проводиться із збірних ж/б плит ПТ 60-15.

Мінімальна ширина опирання плити - 120 мм. Плити ставляться на крокв'яні балки типу П-598-4. Анкеровка перекриття в стіні здійснюється за рахунок металічних анкерів укладених в шви між плитами або закріплені за монтажні петлі. Анкери захищаються розчином марки М100 товщиною 20 мм. Торці панелей які опираються на стіни наробляються бетоном М100 на глибину 200 мм для запобігання і продавлювання панелі, а також заробляють шви між панелями розчином М100.

Специфікація плит покриття.

У даному фруктосховищі запроектовані дерев'яні столярні вироби, в приміщеннях підвалу утепленні в інших приміщеннях звичайні з обшивкою.

Вікна з подвійними рамами, які відкриваються в середину приміщення. Кріплення віконних блоків до стін проводиться йоржами через коробку в дерев'яні пробки закладені в кладку стіни через 600 мм. Зазор між стіною і коробкою законопачується мін ватою змоченою у цементний розчин. З зовнішньої сторони коробка обробляється антисептиком і обкладається одним шаром руберойду.

Двері встановлюються аналогічно вікнам з такою ж попередньою підготовкою.

Специфікація елементів заповнення прорізів.

В проектній будівлі має використовують такі типи підлог, у всіх приміщеннях крім контори - бетонні,в конторі - дощаті.

Експлікація підлог

Дах у будівлі односкатний з ухилом 7 градусів.

Покриття даху із Азбестоцементних хвилястих листів по спеціальній мастиці. Основними елементами даху являються мауерлати, кроквяні ноги, прогони, стійки, підкоси, кобилки, обрешітка, дощатий настил. Водовідвід з даху зовнішній неорганізований.

Внутрішні роботи: проста штукатурка, побілка стін та стель вапняними білилами, крім контори де виконується поліпшена штукатурка і білиться клейовими фарбами.

Вікна, двері, ворота фарбуються масляними фарбами 2 рази.

З зовнішньої сторони стіни оздоблюються під розшивку швів.

Відомість оздоблення приміщень.

На фруктосховище передбачено ряд інженерних забезпечень: опалення, яке здійснюється від котельні; каналізація, яка скидається через термічну споруду і насосну станцію напірним колектором КУ-14; вентиляція, витяжна - здійснюється примусово через вентиляційні камери повітроводи; електрозабезпечення, від трансформаторної підстанції; киснепровід від кислородної рампи мідним трубопроводами ф 20 мм в азбестоцементному чохлі ф 100 мм (підземне виконання). Розгалуження киснепроводу по кімнатам проводиться мідним трубопроводом ф 8-12 мм.

Охорона навколишнього середовища проводиться на 100%. А саме: насаджуються алеї з хвойними деревами, клумби. Овочесховище має власні очисні споруди.

. Протипожежні заходи

Проект розроблено з врахуванням вимог діючих норм, щодо пожежної безпеки. Розташування будівлі   на ділянці виконано у відповідності з ДБН 360-92 з виконанням всіх розривів і забезпеченням проїздів пожежних машин.

Будівлю обладнано системою внутрішнього пожежогасіння, зовнішнє пожежогасіння передбачається здійснювати від пожежних гідрантів. Для швидкого визначення місцезнаходження гідрантів передбачається встановленням вказівників.

10. Охорона навколишнього середовища

Для забезпечення безпечного обслуговування сантехнічних систем проекті передбачається природне і штучне освітлення.

Нормативний рівень шуму від штучних систем забезпечується установкою вентиляторів з віброізоляторами на віброоснові. Шкідливих речовин в повітрі відсутні.

Навкруги будівлі передбачено зелені насадження, водовідведення.

Збір навантаження на 1 м² покриття

Збір навантаження на 1 м² перекриття над підвалом.

Розрахунок багатопустотної плити перекриття ПК-60-15

Визначення конструктивного і розрахункового прольотів панелі._к= 6000-80-100=5820мм_р=5820-120=5700мм.

Нормативне постійне навантаження:ⁿ=5,57x1,5=8,35кН/м².

Розрахункове постійне навантаження:=6,78x1,5=10,17 кН/м².

Статистичний розрахунок плити.

Розрахунковий загальний момент від повного навантаження:

М=q*L_р² /8=5,21*5,7² /8=21,2 кН.

Q= q*L_р/2=5,21 х 5,7/2=14,8 кН.

Вибір матеріалу конструкції

-  Бетон В 20;

Е_б=27*10³ мПа; R_в=11,5 мПа; _Rbt =0,9 мПа; Еs=200000мПа

γ_в2=0,9.

-   арматура класу А240с (А-І), R_s=225 мПа;

-   арматура класу А 300 с R_s = 225мПа;

-  γ_s=1,07.

Розрахунок по нормальним перерізам.

А₀=М 10³./R_в- γ_в2-В'f-h₀²=21,2*10³/11, 5*0, 9*147*19² =0,039

h₀= h-а=22-3=19 см.

ε= 0,04

ή=0, 98

Визначаємо площу поперечного перерізу робочої арматури.

А_s=М/ ή *h₀*R_s=21,2*10³/0, 98*1*280=4, 07 см².

Приймаємо 4ø12 мм А 300с з А_s=4,52 см²,

Розрахунок похилих перерізів.

С=φв₂ (1+φ_F+φ_h)R_B ⁺ h_о²/ Qв =Вв /Ов

Вв= φв₂ (1+φ_F+φ_h) R_Bt ^х γв₂ *в *h₀²= 2*(1 + 0,255) * 0,9*0, 9*46,9 *19²=33, б кН

φ_F = 7*0, 75 (Зhf’)h' f/b*h₀=7*0,75* (3, 8*3, 8*3) /46, 9*19=0, 255

В=147-7*14,3=4 6,9 см

φв₂=2

φ_n=0

С= Вв / Qв= 33, 6 / 14, 8 = 2,27м = 227 см > 2 h₀ = 2 х 19 = 38 см

Приймаємо С = 38 см.

Q_в = Вв / С = 3360 / 38 = 88 кН>Q= 14.8 кН

Тому поперечна арматура по розрахунку не потрібна,приймаємо з конструктивних вимог поперечні стержні діаметром 6 мм класу А240с через 15 см біля опор на ділянках 1/4 прольоту. В середній 1/2 частині для зв'язку повздовжніх стержнів каркасу ставимо такі ж стержні через 0, З м.

Сітки С-1 і С-2 приймаємо з арматури класу ВР-1 діаметром 4 мм з кроком 200 мм.

Розрахунок на монтажні зусилля.

Панель має 4 монтажні петлі із сталі класу А240с які знаходяться на відстані 70 см від кінців панелі з врахуванням коефіцієнта динамічності Кd=1.4.

q⁼К_d*γ_f*q*b=1, 4*γ_f q*b =1,4*1,1*2750*1,49=6310 Н/м.

q=hred=0, 11*25000=2750 Н/м2

М=q*L²/2=5050*0.7²/2=124 0 Н*М.

Z₁=0, 9*h_о

А_s=М/ Z₁*R₃=12 4 000/0, 9*19*280* (100) =0,26 см².

Конструктивно приймаємо 4øA 240 с (А-І) А_s=2,36 см².

N= gl/2=5050*5.82/2=1470 Н

А_s=N/R₃ =1470/(210(100))=0.7см²

Конструктивно приймаємо 4ø12 А_s=1,13 см².

Розрахунок монолітного фундаменту

Визначення нормативного навантаження

Nⁿ=(g_пок.+g_пер.)*Аω+g_cn+g_ф = (3,6+6,199)*З,0+17,68+34,32=81,4 кН

Аω= 3 м

=(g_пок.+g_пер.)*Аω+g_сn+g_ф= (5,21 + 7,306) *3+17, 68+34,32=89,54 кН

g_ст = 0,380x2,35x18x1,1 =17,68 кН

g_ф = 0,4x3,25x24x1,1=34,32кН

Розраховуємо ширину підошви фундаменту.

Розрахунковий опір ґрунту(суглинок) згідно таблиці з дод. 3 СНіП [15];

R_о = 0,2 мПа при довжині L=1м потрібна ширина з врахуванням Yп = 0,95

В = Nⁿ хY_п = 81,4 х 0,95/200-30*3,25= 0, 754см

100(R_о-Y_mf* d)

Де Y_mf = 30 кН/м²=0,0З Н/см²

Приймаємо В = 800 см.

Розрахунок площі перерізу арматури

N=89,54 кНм

М = 0,5рс² =0,5x106,32 х 0,5² = 13,29 кН м

Де р= (N х Yп) : (L х в) = (89,54*0,95) : (1 * 0,8) =106,32 кН/м²

Максимальна робоча висота фундаментного блоку

Но=С*Р: (φ_вз *R_вt*Y_вч*L) =50*1063,2: (0,8* 0,66*100* 0,9*100)=11,18 см

Приймаємо h=30 см; h₀ = h-а =30-4 =26 см

В12,5; R_вt=0,66 мПа

А300 с-R_s=280 мПа

Площа перерізу арматури

Аs = М : (0,9*hо х Rs) = 13290: (0,9 х 26 х 280(100))=2,02 см²

Приймаємо рекомендований мінімальній крок стержнів 150 мм, тоді по довжині блоку в їм вкладаємо 6 d=10 А300 с з Аs= 4,71 см²

Відсоток армування

μ=Аs/ (1*h₀)х100%=4,71/(100*26)*100%=0,181%

μ мін= 0,1%

. Коротка характеристика умов будівництва

Будівництво фруктосховища на 100 тон продуктів, ведеться підрядним способом. Підрядником являється будівельна організація ЗАТ «Агробуд», яка знаходиться в місті Чернівці. Місце будівництва - село Новоолексіївка, Сокирянського району, Чернівецької області. На ділянці, виділеній під забудову, рельєф; спокійний, будівель і об'єктів під знос не має. Ґрунтові води знаходяться на відмітці - 5,5 м, тому заходів по боротьбі з ґрунтовими водами проводити не потрібно, а боротьба з поверхневими водами ведеться наступними методами:

чужі поверхневі води відводяться за допомогою влаштування навколо будівельного майданчику траншеї насипів;

- об'єктні води відводяться за допомогою ухилу при плануванні площадки. Забезпечення об'єкта необхідними матеріалами і конструкціями здійснюється з заводів будівельної індустрії області, на відстані транспортування до 50 кілометрів.

. Відомість підрахунку об'ємів робіт
