Техническое обслуживание и ремонт CD/DVD приводов
Введение
оптический привод интерфейс
Выход из строя привода - явление нередкое, а его ремонт оказывается
довольно проблематичным для владельца. Типичная ситуация, когда специалисты
сервисного центра предлагают либо замену платы электроники, либо замену лазерной
считывающей головки (рис.1).
Рисунок 1. Привод CD-ROM
Собственно ремонт в этом случае оказывается немногим дешевле нового
устройства и становится нецелесообразным. Что предпринять в такой ситуации?
Неисправности оптических приводов устраняются в основном путем глобальной
замены «оптики» или «электроники», что является достаточно дорогим
удовольствием. Структурированный подход и некоторые знания о данном устройстве
помогут локализовать проблему и найти неисправную деталь.
Вполне, если применить определенный системный подход и локализовать
неисправность. Все, что для этого необходимо, - классифицировать неисправность
по характерным признакам. Звучит просто, но требует представления о работе всех
элементов привода и собственно знания характерных признаков неисправностей. Для
этого рассмотрим, как именно происходит взаимодействие различных элементов
привода, и попутно выделим их, характерные неисправности опыт показывает, что
большая часть неисправностей ОП связана с неправильной работой механических
элементов. Механические элементы привода выполняют две главные функции загрузку
и выгрузку диска из дископриемника и перемещение звукоснимателя по полю диска.
Выполнение этих функций обеспечивается соответствующими двигателями и схемами
их привода. В соответствии со структурой этого достаточно сложного устройства
можно назвать три основные группы его «болезней»: механические неисправности;
неисправности оптической системы; неисправности электронных компонентов. В
данной курсовой работе приведены методы типового обслуживания привода CD-ROM, технического обслуживания, проверки оптических
приводов, типичные неисправности оптических приводов. Многие серьезные
неисправности оптического привода можно устранить собственными руками. Главное
захотеть, и не побояться экспериментировать.
Актуальность исследуемой темы заключается в том, что на сегодняшний
момент развитие компьютерной техники привело к необходимости не только
перевести большую нагрузку по оформлению документации и выполнению
математических вычислений на компьютерную технику, но и провести разработку
методик поддержания данной техники в работоспособном состоянии.
Цель проекта - исследовать технологию диагностики неисправностей и
восстановления работоспособности оптических приводов после отказа.
Объектом проекта являются методы проведения технического обслуживания
оптических приводов.
Предметом проекта является технология ремонта оптических приводов.
Для достижения цели необходимо решить следующие задачи:
) Рассмотреть устройство оптических приводов.
) Описать принцип действия оптических приводов
) Причины неполадок рассмотреть, проанализировать.
) Описать использование диагностических программ.
1. Основная часть
.1
Подключение оптических приводов
На сегодняшний день существует несколько способов подключения оптических
приводов. Первый способ основан на том, что один канал интерфейса IDE (рис. 2)
может поддерживать два встроенных устройства.
Рисунок 2 - Дисковод с IDE
интерфейсом
Оптический привод подключают к плате ввода-вывода через интерфейс IDE
вместе с жестким диском по принципу master/slave. Однако в этом случае
снижается скорость обмена данными с жестким диском. Одним из способов решения
этой проблемы является подключение устройств CD/DVD rom к различным каналам одного
интерфейса EIDE или к двум различным котроллерам IDE. Если дисковод имеет SCSI
интерфейс (рис. 3), то его соответственно подключают к SCSI контроллеру. Другим
подходом является применение 32- битных драйверов дисководов вместо
используемых в настоящее время 16- битных.
Рисунок 3 - Подключение интерфейса SCSI
Существует также возможность подключения дисководов через контроллер
звуковой карты. Также не следует забывать, что современные материнские платы
могут содержать встроенные контроллеры SCSI и IDE, что вообще исключает
необходимость в дополнительной плате ввода-вывода для подключения дисководов
CD-ROM. Существует также возможность подключения дисководов через интерфейс
SATA (рис. 4). SATA-кабель за счёт своей формы более устойчив к многократному
подключению, что позволяет использовать многократное подключение. Интерфейс
SATA имеет большую пропускную способность чем IDE и SCSI, что позволило SATA
набрать популярность и стать основным интерфейсом компонентов компьютера.
Рисунок 4. Дисковод с SATA
интерфейсом
1.2
Установка драйвера оптического привода
Драйвер является обязательным компонентом программного обеспечения любого
устройства, которое тем или иным способом может быть установлено или подключено
к персональному компьютеру. Основная задача драйвера заключается в
предоставлении стандартного доступа к устройству другим программам и
операционной системе. По окончании загрузки операционная система обнаружит
установленное в компьютер новое устройство. В появившемся диалоговом окне
мастера установки нового оборудования нажмите «Далее». В следующем окне
выберите пункт «Произвести поиск подходящего драйвера для устройства
(рекомендуется)» и нажмите «Далее». В окне с предложением указать
дополнительные источники для поиска нажмите «Далее». После того, как мастер
установки найдёт на диске необходимый драйвер, в окне, подтверждающем это,
нажмите «Далее». Мастер установки приступит к копированию и установке
компонентов драйвера. После завершения копирования в появившемся окне с
уведомлением об успешной установке драйвера нажмите «Готово». Выбрать
оптический привод несложно, если опираться на несколько базовых характеристик.
1.3 Выбор
оптического привода
Сложно себе представить современный настольный компьютер или ноутбук без
оптического привода. Ведь именно на CD-и DVD-дисках обычно располагаются
дистрибутивы, музыкальные коллекции и новые фильмы. Особенно актуально наличие
привода при сбое в работе ПК (рис. 5). Восстанавливать систему на наглухо
убитой вирусами или кривыми руками машине без CD/DVD-ридера будет чрезвычайно
сложно.

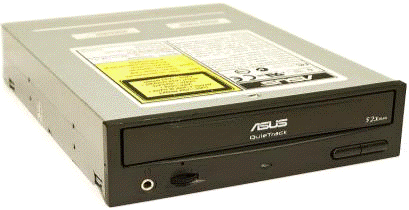

Рисунок 5 - CD/DVD-привод
Для обыкновенного ПК оптимален выбор внутреннего оптического привода -
удобно и выгодно во всех отношениях. Если ваш компьютер имеет компактный
корпус, например формат Barebone, стандартный внутренний привод может там не
поместиться. Некоторые производители, в частности Lite-On, выпускают
укороченные и облегченные драйвы. При этом длина устройства - 170 мм (против
стандартных 198 мм), а вес - 750 г (против 900-1000 г стандартного веса).
Совершенно точно не стоит покупать обычный внутренний привод владельцам

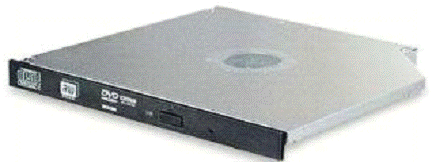

ноутбуков. Специально для них выпускаются сверхтонкие (slim) драйвы (рис. 6),
но их установка собственными силами - довольно ответственная задача. Лучше
воспользоваться услугами сервисного центра от производителя вашего мобильного
ПК. Длина такого плоского привода - 130 мм, вес - чуть меньше 120 г, цена
высокая.
Рисунок 6 - Сверхтонкий (slim) драйв
С интерфейсами все довольно просто. Подавляющее большинство приводов
имеют IDE-разъем (parallel ATA). Для подключения используются 40- или
80-жильные шлейфы. В последнее время стали появляться модели с SATA-интерфейсом
(вместо шлейфа - компактный кабель (рис 7). Покупать их следует лишь в том
случае, если у вас в компьютере современная материнская плата. Теоретически
SATA быстрее PATA, но практически скорости приводов абсолютно не отличаются.
Рисунок 7 - SATA кабель
Компаний, выпускающих внешние оптические приводы, не так уж и много.
Внешний привод стоит дороже, а по функциональности чаще всего проигрывает
внутреннему. Зато экономичный вариант - покупка одного привода на несколько ПК
или на офис. В этом случае мобильность и быстрота подключения оправдывают
высокую цену. Другое дело - обладатели ноутбуков. Встроенный привод может либо
отсутствовать, либо не выполнять требуемые функции. Покупка и установка тонкого
внутреннего драйва обойдется дорого. В данном случае рекомендуется именно
внешний привод (рис.8).
Рисунок 8 - Внешний привод
Самые бюджетные варианты очень похожи на своих внутренних братьев,
особенно угловатым дизайном. Более дорогие приводы могут похвастать стильным
корпусом и наличием нескольких интерфейсов для подключения к компьютеру.
Наконец, и среди внешних драйвов есть slim-модели. Они позиционируются как
стильные аксессуары к ноутбукам и имеют порой сногсшибательный вид и цену.
Сегодня наибольшее распространение получили модели, подключаемые к ПК через
USB-шину. Иногда встречаются драйвы с беспроводным FireWire (IEEE1394)
разъемом, а также комбинированные USB+FireWire. Максимальная скорость передачи
данных по USB - 480 Мбит/с, по FireWire - 400 Мбит/с. Даже самые быстрые
приводы загружают канал не более чем на 200 Мбит/с. Особенностью внешних
оптических приводов является то, что им необходимо дополнительное питание.
Известность и доверие пользователей заслужить непросто и, покупая товар,
люди все чаще обращают внимание на бренд. Все бренды можно разделить на
культовые, основные и малоизвестные. К культовым в первую очередь относится
Plextor. Именно он в течение нескольких лет считается королем записи. Это
сказывается в первую очередь на ценах - они сравнительно высоки. Но взамен
Plextor гарантирует предельные скорости работы при высокой надежности и
долговечности. Свежий претендент на пальму первенства - NEC. Несколько
последних моделей этой компании оказались весьма удачными и завоевали большую
популярность среди российских пользователей. Главный их конек - надежность.
Основные бренды производителей оптических приводов после вышеперечисленных, на
которые имеет смысл ориентироваться сегодня: BenQ, TSST, Toshiba, HP.
1.4
Назначение, устройство и принцип работы CD-ROM
Принцип работы дисковода напоминает принцип работы обычных дисководов для
гибких дисков. Поверхность оптического диска (CD-ROM) перемещается относительно
лазерной головки постоянной линейной скоростью, а угловая скорость меняется в
зависимости от радиального положения головки. Луч лазера направляется на
дорожку, фокусируясь при этом с помощью катушки. Луч проникает сквозь защитный
слой пластика и попадает на отражающий слой алюминия на поверхности диска. При
попадании его на выступ, он отражается на детектор и проходит через призму,
отклоняющую его на светочувствительный диод. Если луч попадает в ямку он
рассеивается и лишь малая часть излучения отражается обратно и доходит до
светочувствительного диода. На диоде световые импульсы преобразуются в
электрические, яркое излучение преобразуется в нули слабое - в единицы. Таким
образом ямки воспринимаются дисководом как логические нули, а гладкая
поверхность как логические единицы. Производительность CD-ROM обычно
определяется его скоростными характеристиками при непрерывной передаче данных в
течение некоторого промежутка времени и средним временем доступа к данным,
измеряемыми соответственно в Кбайт/с и мс. Существуют одно-, двух-, трех-, четырех-,
пяти, шести и восьмискоростные дисководы, обеспечивающие считывание данных со
скоростью 150, 300, 450, 600, 750, 900, 1200 Кбайт/с соответственно. В
настоящий момент рапространены двух- и четырехскоростные дисководы.
В общем случае дисководы с четырехкратной скоростью обладают более
высокой производительностью, однако оценить чистое преимущество дисковода с
четырехкратной скоростью по сравнению с дисководом с удвоенной скоростью бывает
не так просто. Прежде всего это зависит от того с какой операционной системой и
с каким типом приложения ведется работа. При высокой интенсивности
повторяющегося доступа к CD-ROM и считывании небольшого количества данных
(например при работе с базами данных) «импульсная» скорость считывания
информации приобретает важное значение. Например, по данным журнала InfoWorld,
производительность дисководов с четырехкратной скоростью, по сравнению с
дисководами с удвоенной скоростью, в случае операции доступа к базе данных в
среднем повышается вдвое. В случае простого копирования данных выигрыш
составляет от 10 до 30%. Однако наибольшее преимущество получится при работе с
полноформатным видео. Для повышения производительности дисководов их снабжают
буферной памятью (стандартные объемы кэша: 64, 128, 256, 512, 1024 Кбайт).
Буфер дисковода представляет собой память для кратковременного хранения данных,
после считывания их с CD-ROM, но до пересылки в плату контролера, а затем в ЦП.
Такая буферизация дает возможность дисковому устройству передавать данные
в процессор небольшими порциями, а не занимать его время медленной пересылкой
постоянного потока данных. Например, согласно требованиям стандарта MPC уровня
2 накопитель CD-ROM удвоенной скоростью должен занимать не более 60% ресурсов
ЦП.
Важной характеристикой дисковода является степень заполнения буфера,
которая влияет на качество воспроизведения анимационных изображений и
видеофильмов. Эта величина определяется как отношение числа блоков данных,
переданных в буфер из накопителя и хранящихся в нем
до момента начала их выдачи на системную шину, к общему числу блоков,
которые способен вмещать буфер. Слишком большая степень заполнения может
привести к задержкам при выдаче из буфера на шину; с дугой стороны, буфер со
слишком малой степенью заполнения будет требовать больше внимания со стороны
процессора. Обе эти ситуации приводят к скачкам и срывам изображения во время
воспроизведения.
1.5
Диагностика работоспособности CD-rom и определение неисправностей
Схема.
1.6 Поиск
и устранение неисправностей оптических приводах
DVD-приводы и CD-ROM-приводы ничем принципиальным друг от друга не
отличаются. Поэтому проблемы и неисправности у этих устройств практически одни
и те же.
За долгое время существования CD/DVD многим компьютер внезапно выдавал на
экране неприятные надписи типа «отсутствует диск» или «нет связи с
устройством», однако более определенной информации добиться от ПК было
невозможно.
Подобные неисправности могут быть связаны как с полной потерей
работоспособности самих устройств, так и с отказом читать определенные диски
(при нормальном чтении других). Много неприятностей доставляют и так называемые
условные отказы (плавающие неисправности), когда чтение диска либо внезапно
прекращается, а потом возобновляется, либо производится с ошибками.
Конечно, многие отказы связаны с дешевыми пиратскими дисками,
использование которых может нарушить бесперебойную работу устройства. Причем,
помимо того, что информация на таком диске может не читаться, использование
несбалансированных дисков в высокоскоростных приводах зачастую ведет к
разрушению как самого диска (он буквально разлетается на мелкие осколки), так и
конструктивных элементов устройства чтения.
При покупке диска обращайте внимание на его качество изготовления. На
диске не должно быть зазубрин, наплывов и повреждений, а на его рабочей
поверхности должны отсутствовать царапины и посторонние включения (пузырьки,
видимые неоднородности и пр.). Проверяйте диски как с внутренней, так и с
внешней стороны, поскольку информационный слой находится как раз под красочной
этикеткой CD/DVD.
Однако не всегда в поломках оптических приводов виноваты «пираты». Как
показала практика, отказы CD/DVD-устройств довольно часты.
1.7
Основные неисправности CD/DVD-приводов
Классифицировать неисправности оптического дисковода по внешним
проявлениям несложно, однако вызвавшие их причины могут быть различны.
Можно выделить следующие проявления неисправностей:
) CD/DVD-привод не определяется компьютером;
) привод определяется, но диск не раскручивается;
) лоток выбрасывается и тут же убирается обратно;
) диск принимается и тут же выбрасывается обратно;
) привод плохо читает диски или вообще их не читает.
Если дисковод совсем не определяется компьютером, то причина может быть
не в нем, а в настройках операционной системы, установках BIOS или в
неисправности IDE-контроллера материнской платы.
Поэтому сначала необходимо проверить надежность соединения проводов
питания и IDE-кабеля, подходящего к устройству. После этого проконтролировать
правильность установки перемычек MASTER/SLAVE на всех устройствах,
подсоединенных к этому кабелю. Оптический привод не должен конфликтовать с
винчестером, подключенным к тому же шлейфу интерфейса IDE. Затем следует
убедиться в правильности установок BIOS, посмотреть, определяется ли его
средствами этот оптический дисковод и другие устройства, подключенные к тому же
IDE-кабелю. Если устройство не определяется, то нужно попробовать отключить от
IDE-кабеля другие устройства, а сам кабель подключить к другому контроллеру. В
случае CD-ROM с интерфейсом SCSI проверяют правильность установки адреса (этот
адрес не должны иметь другие SCSI-устройства) и смотрят, появилось ли
устройство в BIOS SCSI-контроллера.
Затем следует убедиться в правильности подключения CD/DVD-привода в
операционной системе (правильно ли выбраны и установлены драйвер или программа,
обеспечивающая работу операционной системы с устройством).
Если ничего не помогает, то, возможно, нужно проверить, не испорчена ли
прошивка в ROM-памяти оптического привода (чаще всего это Flash-память), не
сожжен ли источник вторичного напряжения (3,3 В) или предохранители
(резисторы). Для защиты питания в оптическом приводе всегда стоит
дополнительный фильтр, а иногда устанавливают дополнительные стабилизаторы на 5
В, выход которых из строя обычно приводит к такому же эффекту.
Все остальные неисправности можно условно разделить на три типа:
1) механические неисправности;
2) неисправности оптической системы;
) неисправности электронных компонентов.
Профилактика и лечение
Основными причинами возникновения неисправностей оптических приводов
являются, безусловно, механические поломки. Они составляют около 75-80% от
общего числа неисправностей. Причем чаще всего причинами выхода из строя
CD/DVD-приводов (как компьютерных, так и бытовых, предназначенных для
прослушивания музыки и просмотра фильмов) являются загрязнение подвижных частей
механизма транспортировки диска и пыль, скопившаяся на оптических частях
(рис.9)
Для того чтобы очистить дисковод от пыли, можно для начала ограничиться
его частичной разборкой (выдвинуть лоток и снять лицевую панель), а затем
продуть внутренности дисковода пылесосом, настроенным на выдув воздушного
потока.
Большинство приводов, работающих в нормальных условиях, не доживают до
той стадии, когда отказы может вызвать повышенная запыленность. Чаще всего
пластмасса линзы просто мутнеет от времени и/или от перегрева привода в
системном блоке. Такая неисправность устраняется только дорогостоящей заменой
считывающей лазерной головки. Впрочем, на подобную неисправность приходится не
более 10% случаев.
Характерными признаками неисправности являются либо отсутствие вращения
диска, либо, наоборот, постоянный его разгон до максимальной скорости вращения.
При попытке изъять диск из неисправного дисковода с помощью органов управления
каретка открывается с вращающимся на ней диском.
В работе исправной системы должны четко прослеживаться следующие фазы:
) старт и плавный разгон диска;
) установившийся режим вращения;
) интервал торможения до полной остановки;
) съем диска лотком каретки со шпинделя двигателя и вынос его
наружу из дисковода.
Можно проверить правильность работы оптической системы привода, открыв
корпус устройства и понаблюдав за его работой. Убедиться в том, раскручивается ли
диск после установки, можно при подключении к приводу только шнура питания
(информационный кабель при этом не подключается). Если диск не вращается после
установки, то проверяют, светится ли лазер при установке каретки в рабочее
положение, но уже без диска. Иногда свечения лазера при дневном свете не видно,
поэтому требуется затемнить помещение. Наблюдение за линзой лазера следует
проводить с разных ракурсов.
В современных оптических устройствах контроль наличия диска
осуществляется самим лазером. Если фотодатчик, установленный в лазерной
каретке, получает отраженный сигнал от диска, то электронная схема воспринимает
этот сигнал как «наличие диска» и только после этого формирует команду
включения маршевого двигателя вращения. Следовательно, если интенсивность
свечения лазера недостаточна, то диск раскручиваться не будет.
Оптические приводы имеют также множество механических узлов, которые
требуют смазки трущихся частей. Отсутствие смазки приводит к тому, что привод с
трудом выталкивает каретку с диском, а замок каретки может вообще заклинить, и
тогда использование дисковода вообще станет невозможным. Смазку нужно наносить
аккуратно, предварительно полностью разобрав устройство (места, где она
требуется, как правило, хорошо видны). Перед смазыванием нелишне будет очистить
места смазки от пыли и грязи. Дело в том, что если упустить момент, когда
требуется нанести смазку, то затруднение скольжения приведет к механическим
поломкам деталей транспортного механизма или нарушению его регулировок, что, в
свою очередь, повлечет за собой либо остановку механизма каретки в
промежуточном положении, либо проскальзывание диска во время вращения.
Подобная ситуация может возникнуть и из-за засаливания фрикционных
поверхностей держателя диска вследствие частого использования грязных
CD/DVD-дисков, что приводит в конце концов к ненадежной работе привода, вплоть
до полной его остановки.
Загрязнение посадочного места привода диска и слабый прижим диска к
посадочному месту можно устранить, почистив посадочное место диска любым тканым
материалом, смоченным в спирте.
Из других механических поломок можно назвать заклинивание диска на
транспортной каретке (в этом случае диск вообще не раскручивается). Иногда это
происходит оттого, что посадочное место диска самопроизвольно опускается по
валу двигателя и диск касается элементов транспортной каретки. Для устранения
этого дефекта посадочное место передвигают по валу вверх и «методом тыка»
подбирают его высоту так, чтобы диск вращался без касания конструктивных
элементов, а также чтобы привод обеспечивал устойчивое чтение всех дисков.
После этого положение посадочного места диска аккуратно фиксируют на валу.
И наконец, возможны неисправности электронных компонентов. Впрочем, их

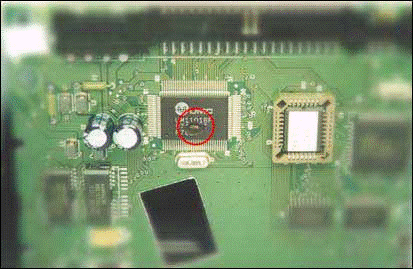

доля вряд ли превышает 5-6% от всех поломок (рис.10). К сожалению, современные
оптические приводы являются весьма сложными электронными системами, а
неисправная микросхема по внешнему виду ничем не отличается от исправной.
Рисунок 10 - неисправность электронных компонентов
Короче говоря, если после чистки, проверки всех проводов и соединений, а
также системных настроек ваш CD/DVD-привод не заработал, а гарантия на него уже
прошла, то просто выбросите его и купите новый.
2. Специальная часть
.1 Очистка
оптики в оптических приводах
Луч лазера, отражается от призмы проходит сквозь фокусирующую линзу и
падает на диск. Отразившись от диска, луч возвращается, проходит сквозь призму
и падает на считывающий фотодетектор (рис. 11).
Рисунок 11 - Схема устройства CD-ROM
Как видите, загрязнение линзы или призмы вдвойне ухудшают прохождение
луча, так как два раза оказываются на его пути. Попадание грязи на оптику
лазера является наиболее распространенной причиной прекращения нормальной
работы привода: аппарат "заикается", не "распознает" или не
раскручивает диски (рис. 12).

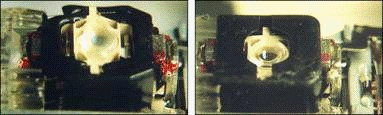

Рисунок 12 - Оптика CD-ROM: а) запыленная линза, б) чистая линза
Загрязнение линзы объектива самая частая и простая неисправность. Пыль

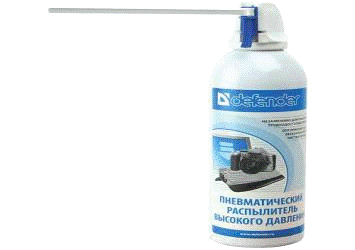

лучше всего сдуть с поверхности линзы при помощи аэрозольного баллончика. От
головки баллончика отходит тонкая пластиковая трубочка, позволяющая направить
воздух в нужное место. Для очистки лазера направьте трубочку на линзу и
"подуйте" на лазер в течение 1-2 секунд. Так же можно воспользоваться
чистящим CD диском, вам нужно будет всего лишь
нанести одну каплю чистящей жидкости на специальную щеточку на компакт диске и
установить его в бытовой проигрыватель компакт дисков или компьютерный CD/DVD
привод, которые вы хотите очистить. Поверхность линзы можно очистить и ватной
гигиенической палочкой. Если загрязнение сильное, то можно воспользоваться
этиловым спиртом. Не нажимайте сильно - этим вы сотрете специальный
просветляющий слой на поверхности линзы. Да и механизм подвески линзы очень
деликатный, нажатием его можно повредить (Рис. 13). Внимание: ни в коем случае
не используйте ацетон - линза сделана из пластмассы и вы безнадежно испортите
ее. Если очистка поверхности линзы не помогла, то, вероятно, пыль попала внутрь
лазера, на поверхность призмы. Это более сложное загрязнение, но и с ним можно
справиться. Но для этого придется разобрать лазер.
Рисунок 13 - CD-ROM в разобранном состоянии
Отжав защипы, снимите предохранительную крышечку и вы увидите следующее:
Сложное сооружение около линзы - специальная электромагнитная подвеска. Она
является частью системы автоматической фокусировки луча. При воспроизведении,
электромагнит непрерывно корректирует положение линзы, поддерживая постоянным
расстояние между линзой и диском. Это необходимо, поскольку при вращении диск
совершает значительные колебания в вертикальной плоскости, и без системы автоматической
фокусировки нормальная работа оптического привода была бы просто невозможна.
Первый способ очистки призмы: простой. Подведите трубочку к зазору между линзой
и корпусом и несколько раз, короткими "очередями" продуйте призму
(рис. 14)
Рисунок 14 - Баллончик с жатым воздухом
Долго дуть нельзя, так как сжатый воздух, выходя из баллона, охлаждается
и, тем самым, также охлаждается и призма. При этом, возможна конденсация влаги
из воздуха комнатной температуры на поверхности призмы. После высыхания капелек
воды, образуются разводы грязи, отмыть которые будет очень сложно. Такой способ
позволяет очистить пыль, осевшую на призме, но при более серьезных загрязнениях
воспользуйтесь вторым способом. Второй способ: требующий аккуратности. Так же,
как и в первом способе, снимите пластмассовую крышку. Под ней можно увидеть два
маленьких винтика. Нанесите тонкие риски на металлическую рамку, сквозь которую
проходят винты и на металлическое основание на корпусе лазера. Это позволит при
обратной сборке правильно установить линзу на место. А это очень важно, иначе
будет нарушена оптическая ось. Отвинтите винты, и снимите фокусирующую линзу.
Возможно, рядом с винтами будут нанесены капельки клея - аккуратно срежьте их острым
скальпелем. В шахте под линзой и стоит призма. Надо аккуратно протереть ее
поверхность. Здесь есть небольшая сложность. Призма, как вы помните,
расположена под наклоном 45 градусов, и обычная ватная палочка оказывается
слишком толстой. Ей можно очистить лишь центр призмы. Чтобы удалить пыль с
углов призмы необходим более тонкий инструмент. Фирма Aiwa поставляет в
сервис-центры специальные, более миниатюрные палочки. В домашних условиях можно
взять спичку, остругать её и намотать на кончик немного ваты.
Главное - не поцарапать поверхность призмы и проследить за тем, чтобы
внутри лазера не осталось ваты. Несколькими движениями протрите призму.
Соберите лазер обратно, точно совместив нанесенные ранее риски. Избегайте
резких движений. Соединительный шлейф, между электромагнитами линзы и лазером
можно оборвать неосторожным движением. Если после проведения указанных операций
привод не начнет работать, то можно слегка добавить ток . Если и в этот раз
ничего не помогло, то скорее всего либо лазер уже не подлежит восстановлению,
либо неисправность заключается в другом.
2.2
Проверка оптического блока
Для просмотра поверхности линзы желательно использовать лупу и источник
яркого света. Линза должна быть чистой, прозрачной, без царапин, в противном
случае падает мощность считываемого луча и наблюдается эффект "подсевшего
лазера". Поверхность линзы покрыта специальным фоточувствительным слоем,
который придает ей голубоватый оттенок. Для прочистки линзы выпускаются
баллончики со специальной жидкостью. Также можно использовать спички с ватой и
спирт. Смоченным в спирте ватным тампоном протирают линзу и сразу же сухим
тампоном удаляют следы от спирта. Делать это нужно очень аккуратно, чтобы не
повредить подвеску и не нарушить юстировку фокусирующей линзы. Из-за применения
для чистки активных веществ линза со временем может помутнеть. На практике
допускаются маленькие царапины, но при больших повреждениях считывание
информации становится невозможным. Нужно заменить лазерную головку или
реставрировать ее.
2.3
Проверка наклона линзы
Наклон линзы - это отклонение от параллельности плоскости линзы
относительно плоскости диска. Эта величина должна быть минимальной (рис. 15).
Рисунок 15 - Наклон линзы
Из-за увеличения наклона линзы уменьшается амплитуда полезных лучей,
ухудшается отслеживание трека, поэтому диски плохо читаются. Со временем из-за
изменения характеристик материала подвески катушки (внутреннее напряжение и
т.п.) наклон линзы может увеличиться. Настройка: Регулировку наклона линзы
можно проводить в одной или двух плоскостях, в зависимости от модели ЛГ, либо

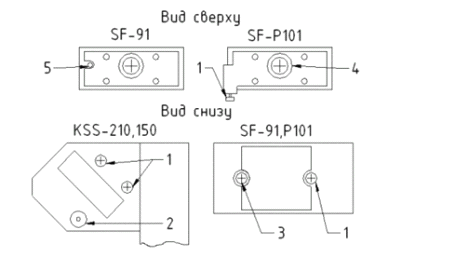

же она не предусмотрена вообще (рис. 16, где 1 - регулировочные винты; 2 -
пружина; 3 - винт с пружиной; 4 - фиксирующий винт; 5 - отверстие для
регулировочного ключа).
Рисунок 16 - Регулировка наклона линзы
Регулировку осуществляют с помощью винтов 1. В большинстве случаев
настройку наклона можно проводить только при разобранной механике, «в воздухе».
Точно наклон настраивают по максимальной амплитуде сигнала EFM. Если этот
сигнал отсутствует или слабый, возможно, сначала нужно провести грубую
настройку «на глазок». Для этого следует подать напряжение 1...2 В на
фокусирующую катушку, чтобы линза поднялась вверх к диску, не дотрагиваясь до него.
При этом легче увидеть погрешность наклона (рис. 2.1). Выше некоторого уровня
линза подняться не сможет, потому нужно следить за тем, чтобы не сжечь катушку.
Затем нужно настроить наклон линзы по максимальной параллельности. После грубой
регулировки при запуске линза должна фокусироваться, и диск должен вращаться.
2.4
Типовые неисправности и способы их устранения
.4.1
Операционная система не обнаруживает оптический привод
Если диск загружается нормально - транспортный механизм исправен. Далее
проверяем подсоединение к дисководу внешних разъемов для исключения влияния
плохих контактов. Затем, если возможно, меняют его подключение, т. е. меняют
порт на системной плате (IDE0 или IDE1). Далее проверяют правильность установки
переключателя MASTER-SLAVE. В случае, если устройство имеет SCSI интерфейс,
следует сменить его адрес. Если все это не привело к положительному результату,
вскрываем устройство и убеждаемся в надежности соединений информационного
разъема, соединителя питания и переключателя активности (адреса) устройства.
Затем проверяем, вращается ли вал приводного электродвигателя вместе с диском.
Если он не вращается, проверяем исправность двигателя. Отсоединив оба его
провода от печатной платы, подаем на них от внешнего источника постоянное напряжение
5 В соответствии с расцветкой проводов ("+" - красный, "-"
- черный).
Вращение вала двигателя свидетельствует о том, что неисправность следует
искать в цепях управления двигателем. Какая из микросхем (на печатной плате их
всего две или три) управляет электродвигателем, определяют по идущим к ней
печатным проводникам, к которым припаяны провода от двигателя. Кроме того,
несколько выводов этой микросхемы (чаще всего два-три средних) соединены с
шиной общего провода .Также необходимо проверить напряжение питания микросхемы
управления. Визуально осмотреть печатную плату на потемнения , если потемнения
платы имеются то проверить на исправность детали размещенные на плате возле
потемнения. Если найти неисправный элемент не удалось, значит нужно попробовать
заменить микросхему управления. В корпусе электродвигателя замерить напряжение
стабилизации частоты вращения. Советую сразу заменить стабилитрон, а если не
удается, то заменить весь узел двигателя.
2.4.2 При
нажатии на кнопку извлечения диска, диск не открывается
При такой неисправности необходимо убедиться, поступает ли напряжение с
входного соединителя привода к его электронным элементам. Затем в соответствии
с приведенным выше алгоритмом проверяют исправность кнопки, электродвигателя
транспортного механизма и микросхемы управления им. В некоторых устройствах
нужно также убедиться в целостности резинового пассика, передающего вращение от
электродвигателя к рабочему зубчатому колесу транспортного механизма
2.4.3
Привод работает неустойчиво, и информация читается с ошибками
Проверяем, появляется ли свечение лазера (красного цвета) на 2...10 с при
установке транспортного механизма в рабочее положение. Свечение можно заметить
только под определенным углом зрения в затемненном помещении (ни в коем случае
нельзя заглядывать в его объектив - это опасно для глаз!). Каретка с лазером в
этот момент должна переместиться вперед-назад, а приводной электродвигатель -
включиться на короткое время. Убедившись, что все работает нормально,
приподнимают верхний фиксатор диска и вручную выводят транспортный механизм в
положение установки CD-ROM, открывая тем самым доступ к линзе лазера . Мягкой
кисточкой осторожно очищают линзу от пыли. Делать это надо с большой
аккуратностью, чтобы не повредить подвеску лазера. Далее передвижением
транспортного механизма или его разборкой освобождают посадочное место
лазерного диска на приводном двигателе (приводном зубчатом колесе). После этого
спиртом очищают от пыли вначале посадочный диск (резиновое кольцо), а затем -
верхнее прижимное кольцо (если, конечно, оно есть). В завершение очищают от
пыли всю остальную механическую часть устройства, проверяют движение каретки
лазера и при необходимости смазывают техническим вазелином ее направляющую.
2.4.4 Нет
чтения с дисков, загрузка диска есть
Вначале проверяют корректность установки ОП в системе (правильно ли
выбран и установлен драйвер, или программа, обеспечивающая "стыковку"
операционной системы с устройством). Затем контролируют правильность установки
перемычек MASTER-SLAVE на самом устройстве. ОП не должен конфликтовать с
винчестером, подключенным к тому же шлейфу интерфейса IDE. Что касается
приводов с интерфейсом SCSI, то проверяют правильность установки адреса
устройства (этот адрес не должен иметь другие SCSI-устройства).Затем вскрывают
корпус устройства оптического привода и проверяют, раскручивается ли диск после
его установки. Эту операцию можно проводить, подключив к ОП только соединитель
питания, информационный шлейф можно не подключать. Если диск не вращается после
его установки, проверяют, светится ли лазер при установке каретки ОП в рабочее
положение, но уже без диска.
Иногда свечения лазера не видно. Тогда нужно еще раз проконтролировать
свечение, но уже в затемненном помещении, и наблюдение за линзой лазера следует
производить с разных ракурсов. Дело в том, что в современных устройствах ОП
контроль наличия диска осуществляется самим лазером. Если фотодатчик,
установленный в лазерной каретке, получает отраженный сигнал от диска,
логическая схема ОП воспринимает это как "диск установлен" и уже
только после этого формирует команду включения маршевого двигателя вращения
диска. Если видно свечение лазера, а запуска приводного двигателя с диском нет,
увеличивают интенсивность свечения лазера. Для этого вначале находят
установленный на каретке с лазером переменный резистор. Обычно он очень малых
размеров (5...7 х 2...5 мм). Поворачивают движок этого переменного резистора по
часовой стрелке на 20...30°. Проверяют факт вращения приводного двигателя при
установке диска. Если диск не стал вращаться, поворачивают движок переменного
резистора еще на 20...30° и так продолжают до тех пор, пока двигатель не
запустится (двигатель должен запуститься и какое-то время, примерно 10...20 с,
вращаться с постоянной скоростью).Необходимость вращения переменного резистора,
регулирующего интенсивность свечения лазера, вызвано тем, что со временем
мощность светового потока лазера уменьшается (старение элементов, помутнение
линзы и т.д.), поэтому это нужно скомпенсировать.
2.4.5
Частые сбои устройства при чтении дисков
Возможными причинами этой неисправности могут быть: уменьшение
интенсивности свечения лазера, помутнение или загрязнение линзы лазера,
загрязнение посадочного места привода диска, слабый прижим диска к посадочному
месту. Уменьшение интенсивности свечения лазера компенсируется так, как описано
в п.1. Загрязнение линзы лазера убирается мягкой (например, беличьей)
кисточкой. Эта операция проводится крайне осторожно, так как можно повредить
подвеску самого лазера. Загрязнение посадочного места привода диска очищается
любым тканым материалом, смоченным в спирте. Проконтролировать прижим диска к
посадочному месту можно, если вначале осуществить чтение обычного аудиодиска.
Если ошибок и сбоев в этом случае нет, для устойчивого чтения компьютерных
дисков принимают меры для увеличения прижима диска сверху (подгибают пружины
или увеличивают груз).
2.5
Механические неисправности
.5.1 Лоток
привода закрывается и после этого сразу же открывается
Причина данной неисправности кроется в маленьком переключателе, рычажок
которого при закрытии лотка прижимается и сигнализирует приводу, что драйв
закрыт. В данном случае по каким-то причинам этот переключатель не срабатывает,
поэтому привод после закрытия лотка сразу же отрывает его снова. Следует найти
этот переключатель и устранить причину его неработоспособности. Скорее всего,
причина чисто механическая, например, отогнулся рычажок переключателя, также
возможно окисление контактов.
2.5.2
Лоток закрывается, но диск не фиксируется, либо лоток закрывается не полностью
или неуверенно, с громким скрежетом
Причиной подобных проблем, когда механика целая, но работает плохо,
является стирание смазки. В таком случае, разобрав и почистив привод, нужно
смазать элементы системы загрузки диска литолом. Если же в процессе разбора выяснилось,
что в драйве развалились какие-либо механические части (из-за старения
пластмассы такое часто бывает), то надо аккуратно приклеить их обратно
суперклеем.
2.5.3 Нет
чтения, диск не раскручивается
Причиной этой неисправности, в отличие от приведенных выше, может быть
заклинивание диска на транспортной каретке. Часто в этом случае посадочное
место диска самопроизвольно опускается по валу двигателя и диск касается
элементов транспортной каретки. Чтобы устранить этот дефект, передвигают
посадочное место по валу вверх и опытным путем подбирают высоту посадочного
места так, чтобы диск вращался без касания конструктивных элементов, а также
чтобы обеспечивал устойчивое чтение всех дисков. Затем аккуратно (кернением)
фиксируют положение посадочного места диска на валу двигателя.
3. Требования по охране труда
и ТБ
ВКЛЮЧЕНИЕ КОМПЬЮТЕРА
Для включения компьютера необходимо сделать следующее:
) включить стабилизатор напряжения, если компьютер подключен через
стабилизатор напряжения;
) включить принтер (если он нужен);
) включить монитор компьютера;
) включить компьютер.
ВЫКЛЮЧЕНИЕ КОМПЬЮТЕРА
) для выключения компьютера необходимо сделать следующее:
) закончить работающие программы;
) выключить компьютер (переключателем на корпусе компьютера);
) выключить принтер (если он включен);
) выключить монитор компьютера;
3.1 Требование безопасности во время работы
После включения компьютера оператор ПЭВМ должен проследить за
результатами выполнения автоматических тестовых программ, которые проверяют
исправность отдельных блоков компьютера сразу после его включения. Обязательно
ежедневно делать прогон антивирусных программ.
Во время работы экран монитора должен находиться на расстоянии не ближе
0.5 метра от глаз пользователя. Запрещается компенсировать недостаток контрастности
и яркости экрана, освещение уменьшением расстояния между уровнем глаз и
поверхностью экрана.
) для обеспечения оптимальной работоспособности и сохранения
здоровья на протяжении рабочей смены должны устанавливаться регламентированные
перерывы:
) при 8-часовой смене через 2 часа от начала смены и через 1.5-2
часа после обеденного перерыва, продолжительностью 15 минут каждый или 10 минут
через каждый час работы;
Продолжительность непрерывной работы с ПЭВМ без регламентированного
перерыва не должна превышать 2 часов.
При возникновении аварийной ситуации или ситуации, которая может привести
к аварии, признаками которой являются: появление запаха горелой изоляции,
случайных самопроизвольных действий со стороны программного обеспечения и
других отклонений, оператор должен принять меры по отключению компьютера.
По охране труда при электропаянии:
1. К работам по электропаянию допускаются лица, прошедшие
медицинский осмотр и
. инструктаж по охране труда.
. Опасные и вредные производственные факторы:
Ожоги горячим электропаяльником или брызгами расплавленного припоя
Отравления повреждения глаз и кожи при работе с флюсами и
оловянно-свинцовыми припоями.
Поражение электрическим током при неисправности электропаяльника.
. При выполнении работ по электропаянию используется специальная
одежда халат хлопчатобумажный, берет, защитные очки.
. При получении учащимся травмы оказать первую помощь
пострадавшему, сообщить об этом администрации учреждения, родителям
пострадавшего, при необходимости отправить пострадавшего в ближайшее лечебное
учреждение.
. После выполнения электромонтажных работ тщательно вымыть руки с
мылом.
3.2 Требования безопасности перед началом работы
. Надеть спецодежду.
. Подготовить и проверить исправность инструмента, приспособлений
и электропаяльника, убедиться в целостности ручки электропаяльника и шнура
электропитания.
. Проверить надежность заземления рабочего стола.
. Убедиться, что вблизи рабочего места нет легковоспламеняющихся
материалов и горючих жидкостей.
. Включить вытяжную вентиляцию.
3.3 Требования безопасности во время работы
. Осторожно обращаться с электропаяльником, не ронять его и не
ударять по нему какими-либо предметами.
. Не касаться горячих мест электропаяльника незащищенными руками,
остерегаться при пайке расплавленного припоя
. При кратковременных перерывах в работе класть нагретый
электропаяльник на специальную термостойкую подставку.
. Не определять степень нагрева электропаяльника касанием нагретых
его частей руками.
. При пайке использовать в качестве флюса только канифоль, не
использовать для этой цели кислоту.
. Не оставлять без присмотра включенный в сеть электропаяльник.
3.4 Требования безопасности по окончании работы
. Отключить электрическую схему от источника тока.
. Привести в порядок рабочее место и инструмент, выключить
вытяжную вентиляцию.
. Сиять спецодежду и тщательно вымыть руки с мылом.
Заключение
Надежность работы многих приводов ухудшается со временем. В основном это
вызывается двумя причинами: загрязнением фокусирующей линзы и деградацией
лазерного излучателя (светодиода). Линза чаще всего загрязняется в результате
попадания на нее пыли и табачного дыма. Для чистки линз можно использовать
специальные чистящие диски, однако некоторые из них имеют жесткие кисточки,
способные поцарапать пластмассу линзы. Более аккуратно линза очищается путем
разборки привода и промывания тампоном из натуральной ваты, смоченным теплой
водой с мылом, с последующей протиркой таким же сухим тампоном. Обращаться с
линзой нужно предельно аккуратно, чтобы не повредить ее мягкую пластмассу и
детали подвески. Деградация (уменьшение светимости) лазерного излучателя
возникает в тех случаях, когда в приводе использован светодиод низкого
качества, либо он работает в предельном для него режиме. В ряде случаев
положение можно улучшить, увеличив мощность излучения подстрочным резистором,
который имеется на головках большинства приводов, однако через некоторое время
мощность снова упадет ниже нормы. Чрезмерное увеличение мощности также снижает
надежность считывания дисков, и к тому же ускоряет деградацию излучателя. Еще
одна возможная причина - износ механических частей привода и ухудшение точности
позиционирования, однако такое происходит в основном лишь в очень простых и
дешевых приводах, где не приняты меры для устранения люфтов передаточного
механизма.
Список использованных источников
.Журналы
«Хакер», учередитель и издатель ЗАО «Гейм Ленд», 1999-2004 года.
.Журналы
«Навигатор Игрового Мира», учередитель ООО «Библион»,1999-2003года.
.Книга
серии «Что есть Что», «Мультимедиа и виртуальные миры», Андреас Шменк, Арно
Вэтьен, Райнер Кёте, издательство «Слово/Slovo» , 1998 г.
.«Физика
справочник школьника и студента», под редакцией проф. Рудольфа Гёбеля, издательский
дом «Дрофа», 1999 г.
.http://komputercnulja.ru/sistem_blok/lazernye-diski-i-diskovody
Статья
«Лазерные диски и дисководы», сайт «Компьютер с нуля»
.http://chatlandia.burkovsait.ru/problemi/76-cddvd
сайт «своими руками» статья «Поиск и устранение неисправностей в CD-ROM и
DVD-ROM»
.http://www.ref.by/refs/67/14796/1.html
сайт «REFBY» статья «Принцип работы CD-ROM».
.http://www.sources.ru/hardware/articles_cdrom_trabl.shtml
статья «Проблема: неисправный CD-ROM», сайт «исходники.ру».
.http://www.insidepro.com/kk/244/244r.shtml
сайт «insidepro» статья «Ремонт CD/DVD приводов в домашних условиях».
.Журнал
«ремонт и сервис» - Ремонт и обслуживание CD приводов Автор Родин А.
.http://derbent58.wen.ru/ex/komp/komp7.html
статья «Приводы CD/DVD»
.Книга
«Аппаратные средства персональных компьютеров. Самоучитель» Автор - Валентина
Соломенчук, издательство «БХВ-Санкт-Петербург» в 2003 г.
.http://inli.spb.ru/articles/rkm24-03.html
статья «Ремонт компьютерной техники: очистка привода cd-rom».
.
Журнал Железо №5. Июль 2004. Автор: Дмитрий Сазонов.
.
http://creatiff.realax.ru/?cat=compelectr&page=compel4 статья «Ремонт и
обслуживание приводов CD-ROM», сайт «Занимательная техника»
.
Книга «Hi-Tech» Автор: А. Родин
.http://cxem.net/comp/comp23.php
статья «Ремонт и обслуживание приводов CD-ROM» сайт «сайт паяльник».
