Поставка продукции клиенту для производства ПК
МИНИСТЕРСТВО
ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ
УКРАИНСКАЯ
ИНЖЕНЕРНО - ПЕДАГОГИЧЕСКАЯ АКАДЕМИЯ
Кафедра:
Информатики и компьютерных технологий
КУРСОВОЙ
ПРОЕКТ
по
дисциплине: «Основы автоматизированного проектирования сложных систем» на тему:
«Поставка
продукции клиенту для производства ПК»
Выполнил студент:
Дида В.В.
Группа:
ДРЭ-К4-1
Проверил: Зулов А.М.
Харьков
2012 г.
Содержание
Введение
. Анализ и проектирование информационных
систем
.1 Исследование и анализ предметной области
.2 Структурное и функциональное моделирование (Visio)
.3 Информационная модель базы данных для
проектирования
.4 Разработка технического задания и
технического проекта
. Автоматизация проектирования
технических объектов
.1 Задача анализа статических состояний объекта
проектирования (системы линейных и нелинейных уравнений)
.2 Задачи синтеза (оптимизация в проектировании)
.3 Построение математической модели объектов
Заключение
Список литературы
Введение
Проектирование
- процесс создания описания необходимого для построения в заданных условиях не
существующего объекта на основе его первичного описания. Проектирование
разделяют на неавтоматизированное, автоматизированное и автоматическое. Мы
будем рассматривать автоматизированное (САПР), особенность которого состоит в
том, что в ходе проектирования происходит постоянный диалог человека с ЭВМ в
процессе создания описания объекта, в рамках определенных компьютерных
технологий.
Проект
- это комплексное, не повторяющееся, одномоментное мероприятие, ограниченное по
времени, бюджету, ресурсам, а также четкими указаниями по выполнению,
разработанными под потребности заказчика.
Любой проект состоит из четырех
фаз. Для наглядности посмотрим, что конкретно происходит на каждой из этих фаз
при разработке типового проекта:
1. Определение
проекта. На этой стадии выясняются потребности
заказчика, цели и технические детали реализации проекта. В конечном итоге
разрабатывается техническое задание;
2. Планирование.
На этом этапе формируется команда, анализируются риски и выделяются ресурсы.
Конечной целью является составление плана проекта;
Выполнение.
Самая очевидная и известная фаза. Одновременно осуществляется контроль за
изменениями и качеством.
Цель инженерной
деятельности - определить материальные условия и
различные средства, влияющие на различные объекты и природу, заставляющие ее
функционировать, так как нужно для человека, а потом задать требования к этим
условиям и средствам, и указать способы и последовательность их обеспечения,
изготовления.
Конструирование представляет
собой разработку конструкций, как правило, технической системы, которая
материализуется в процессе производства.
Проектирование как вид
инженерной деятельности сформировался в начале 20-го века и первоначально был
связан с деятельностью чертежников. Далее эта деятельность связана с
научно-техническими расчетами. Известно, что хороший метод проектирования
базируется на прочной теоретической основе и при этом дает проектировщику
известную степень свободы самовыражения.
Продукт проектирования в
отличие от конструкторской деятельности выражается в особо-знаковой форме. В
общем случае проектированием называется составление описания, необходимые для
создания в заданных условиях, нового не существующего объекта.
Любое описание объекта
проектирования называется проектным решением.
Действие, приводящие к
проектному решению называется проектными процедурами.
В проектных процедурах выделяют
части, которые называются проектными операциями.
Раздел 1. Анализ и
проектирование информационных систем
.1 Исследование и
анализ предметной области
Таблица 1:
|
Название
бизнес-процесса:
|
Поставлять
продукт/изделие клиенту для производства ПК
|
|
|
№
|
Операция
|
Вход
|
Выход
|
Действия
(задачи) на ПК по обработке информации
|
|
|
Что
|
От
кого
|
Что
|
Кому
|
|
|
1.
|
Планировать
поставку.
|
Список
клиентов
|
Зам.
Директор
|
План
поставок клиентам
|
Менеджер
по обслуживанию
|
Составление
плана с помощью текстового редактора MS
Word
|
|
2.
|
Поставлять
продукт клиенту.
|
План
поставок клиентам
|
Менеджер
по обслуживанию
|
Документы
по установке продукции
|
Помощник
Менеджер
|
Составление
документа с помощью текстового редактора MS
Word
|
|
3.
|
Устанавливать
продукт.
|
Документы
по установке продукции
|
Список
клиентов, которым была установлена продукция
|
Менеджер
по обслуживанию
|
Составление
списка с помощью текстового редактора MS
Word
|
|
4.
|
Обеспечивать
обслуживание специальных клиентов.
|
Список
клиентов, которым была установлена продукция
|
Менеджер по
обслуживанию
|
Список
обслуживаемых клиентов
|
Зам.
Директор Менеджер по обслуживанию
|
Составление
списка с помощью текстового редактора MS
Word
|
|
5.
|
Планировать
ресурсы для удовлетворения требований по обслуживанию.
|
План
ресурсов для удовлетворения требований по обслуживанию
|
Менеджер
по обслуживанию
|
Утверждённый
план
|
Зам.
Директор
|
Составление
плана с помощью текстового редактора MS
Word
|
|
|
|
|
|
|
|
|
Таблица 2. Руководящие и
внутренние документы
|
№
работы
|
Руководящие
документы / внешние
|
Внутренние
документы /которые необходимо создавать, обрабатывать и хранить в базе
данных:
|
|
1.
|
Лицензия
на поставку продукции.
|
План
поставок.
|
|
2.
|
Декларация
о налогах.
|
Список
клиентов.
|
|
3.
|
Госты
на продукцию.
|
Документы
на продукцию.
|
«Функциональное описание
процесса поставки продукции клиенту для производства ПК (рис. 1)».
Функциональная
структура процесса
Организационная диаграмма
состава фирмы (рис. 2)
План офиса (рис. 3)

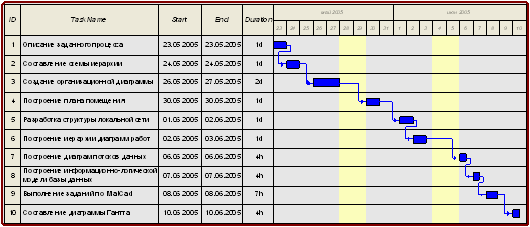

Диаграмма Гантта (рис. 4)
1.2 Структурный анализ и
функциональное моделирование (Visio)

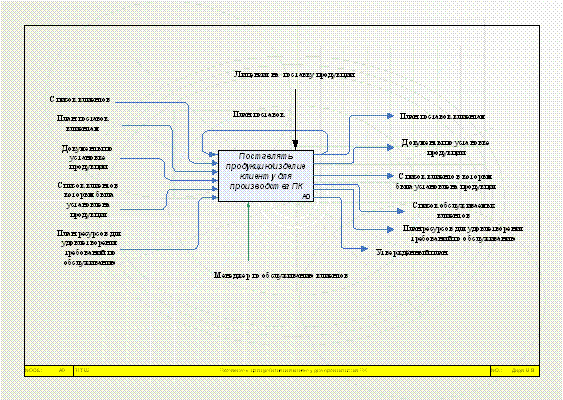

«Диаграмма
А0» в стандарте IDEF0
(рис. 5)
Модель «Диаграмма декомпозиции
основных работ» в стандарте IDEF02 (рис. 6)
Модель «Диаграмма декомпозиции
составляющей основных работ» в стандарте IDEF03 (рис. 7)
Модель «Диаграмма декомпозиции DFD» (рис. 8)
1.3 Информационная модель базы
данных для проектирования
Модель архитектуры модулей
программного обеспечения ИС (рис. 9)

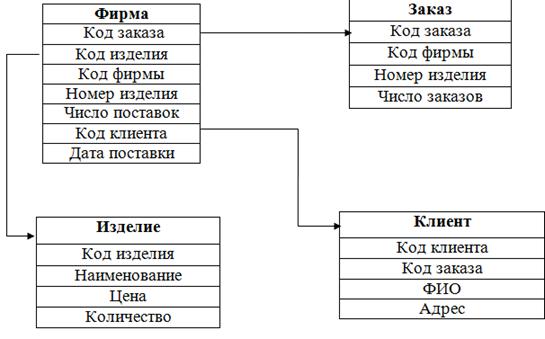

Информационно-логическую модель баз
данных для работы с входной/выходной информацией процесса поставки продукции
клиенту для производства ПК (рис. 10)
проектирование
информационный моделирование
линейный

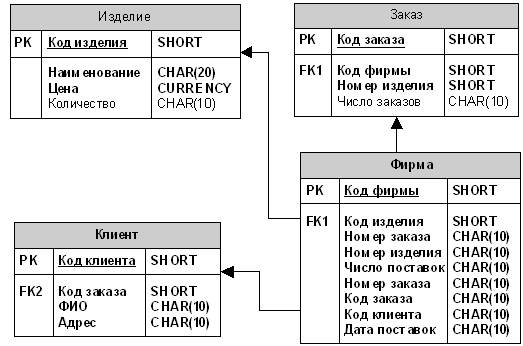

Таблицы для создания БД
«Поставка продукции клиентам для производства ПК» (рис. 11):

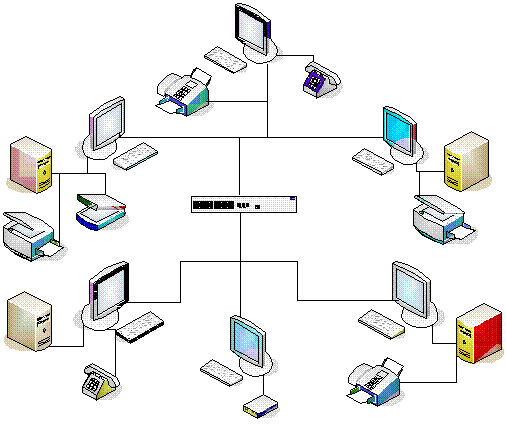

Схема локальной сети (рис. 12)
1.4 Разработка технического задания
и технического проекта
Техническое задание (ГОСТ 34.602-
89)
|
№
п\п
|
Раздел
|
Содержание
|
|
1
|
Основные
сведения
|
«Информационные
технологии для автоматизации управления приемом персонала на работу» шифр
темы или шифр (номер) договора: 15.01200601 заказчик: фирма «Огонек» - фирма
по продаже ПК необходимые документы представлены в таблице 2 плановые сроки
начала и окончания работ: см. Рис. 4 источником финансирования является
фирма-заказчик порядок оформления и предъявления заказчику результатов работ
по созданию системы, ее частей и отдельных средств осуществляется по
договоренности с фирмой-заказчиком
|
|
2
|
Назначение
и цели создания (развития) системы
|
вид
автоматизируемой деятельности: Табл. 1 перечень объектов, на которых
предполагается использование системы (офис фирмы-заказчика, отдел кадров)
наименования и требуемые значения технических, технологических, производственно-экономических
и др. показателей объекта, которые должны быть достигнуты при внедрении ИС:
ПК с ОС Windows (не
старше ’98)
|
|
3
|
Характеристика
объектов автоматизации
|
объект
автоматизации: фирма по производству ПК сведения об условиях эксплуатации и
характеристиках окружающей среды: офис фирмы-заказчика
|
Требования
к системе
|
Требования
к системе в целом: требования к структуре и функционированию системы
представлены на рис. 1 требования к персоналу в законе Украины о трудовой
деятельности показатели назначения (степень приспособляемости системы к
изменениям процессов управления и значений параметров) требования к
надежности, безопасности, эргономике, транспортабельности, эксплуатации
задаются заказчиком в соответствии со стандартами Требования к функциям (по
подсистемам): перечень подлежащих автоматизации задач: управление приемом
персонала на работу временной регламент реализации каждой функции (на
усмотрение разработчика) требования к качеству реализации каждой функции, к
форме представления выходной информации, характеристики точности,
достоверности выдачи результатов задаются заказчиком в соотв. со стандартами
перечень и критерии отказов (несоответствие требованиям заказчика) Требования
к видам обеспечения: математическому (состав и область применения мат.
моделей и методов, типовых и разрабатываемых алгоритмов): рис. 5
информационному (состав, структура и организация данных, обмен данными между
компонентами системы, информационная совместимость со смежными системами,
используемые классификаторы, СУБД, контроль данных и ведение информационных
массивов): рис. 6 и база данных лингвистическому (языки программирования,
языки взаимодействия пользователей с системой, системы кодирования, языки
ввода - вывода): Visio, BPWin, Word
программному (независимость программных средств от платформы, качество
программных средств и способы его контроля, использование фондов алгоритмов и
программ): Visio, BPWin, Word
техническому: компьютер с ОС Windows, принтер,
… метрологическому: приборы для настройки аппаратуры организационному
(структура и функции эксплуатирующих подразделений, защита от ошибочных
действий персонала): инструкции, методические пособия, должностные инструкции
и т.д. методическому (состав нормативно - технической документации): ГОСТы,
ОСТы, технические условия и т.д.
|
|
5
|
Состав
и содержание работ по созданию системы
|
перечень стадий и этапов работ представлен на
рис. 4 сроки исполнения (рис. 4) состав организаций - исполнителей работ: за
исполнение работ ответственность несут разработчики вид и
порядок экспертизы технической документации (перечень документов в таблице 2)
программа обеспечения надежности программа метрологического
|
|
6
|
Порядок
контроля и приемки системы
|
виды,
состав, объем и методы испытаний системы (в соответствии со стандартами)
общие требования к приемке работ по стадиям (необходимая документация,
которая соответствует требования и автоматизированная система) статус
приемной комиссии: высококвалифицированные специалисты
|
|
7
|
Требования
к составу и содержанию работ по подготовке объекта автоматизации к вводу
системы в действие
|
преобразование
входной информации к машиночитаемому виду: использование программного
обеспечения изменения в объекте автоматизации могут осуществляться
разработчиком комплектование и обучение персонала необходимо провести до
внедрения системы в эксплуатацию
|
|
8
|
Требования
к документированию
|
перечень
подлежащих разработке документов перечень документов на машинных носителях
|
|
9
|
Источники
разработки
|
документы
и информационные материалы, на основании которых разрабатывается ТЗ и система
(требования заказчика, разработанный программный продукт, законы и т.д.)
|
Состав и содержание
технического проекта
|
№
п/п
|
Раздел
|
Содержание
|
|
1
|
Пояснительная
записка
|
основанием
для разработки системы является заказ перечень организаций разработчиков
(фирмы, осуществляющие автоматизацию производства) краткая характеристика
объекта с указанием основных технико-экономических показателей его
функционирования и связей с другими объектами: DFD, IDEF0, таблицы 1
и 2 краткие сведения об основных проектных решениях по функциональной и
обеспечивающим частям системы (IDEF0)
|
|
2
|
Функциональная
и организационная структура системы
|
обоснование
выделяемых подсистем, их перечень и назначение (рис. 1) перечень задач,
решаемых в каждой подсистеме, с краткой характеристикой их содержания (рис.
1) схема информационных связей между подсистемами и между задачами в рамках
каждой подсистемы (рис. 1)
|
|
3
|
Постановка
задач и алгоритмы решения
|
организационно-экономическая
сущность задачи: фирма «Огонек»; производство ПК; исследование и анализ
предметной области, моделирование предметной области и проектирование
подсистем ИС; метод автоматизации производства; БД. экономико-математическая
модель задачи входная оперативная информация ( характеристика показателей,
диапазон изменения, формы представления): таблица 1 нормативно-справочная
информация (НСИ): акты, законы, постановления, указы по данной задаче
информация, хранимая для связи с другими задачами: таблицы 1 и 2 информация,
накапливаемая для последующих решений данной задачи: таблица 1 информация по
внесению изменений (система внесения изменений и перечень информации,
подвергающейся изменениям): база данных алгоритм решения задачи представлен в
табл. 1 контрольный пример (весь курсовой проект)
|
|
4
|
Организация
информационной базы
|
источники
поступления информации и способы ее передачи: от фирмы-заказчика по телефону
или лично совокупность показателей, используемых в системе (количество
человек, время приема) состав документов, сроки и периодичность их
поступления (по необходимости) основные решения по организации фонда НСИ
принимает заказчик состав НСИ, включая перечень реквизитов, их определение,
диапазон изменения и перечень документов НСИ определяет разработчик перечень
массивов НСИ, их объем, порядок и частота корректировки информации (по
необходимости) структура фонда НСИ с описанием связи между его элементами;
требования к технологии создания и ведения фонда методы хранения, поиска,
внесения изменений и контроля в соответствии с требованиями заказчика и
решением разработчика определение объемов и потоков информации НСИ
определяется по требованию заказчика контрольный пример по внесению изменений
в НСИ документация выполнена в соответствии с нормами
|
|
5
|
Система
математического обеспечения
|
структура
математического обеспечения в соответствии с объемами работ по заказу
обоснование выбора системы программирования в соответствии с заказом перечень
стандартных программ: Word, Excel, Mathcad
|
|
6
|
Принцип
построения комплекса технических средств
|
описание
и обоснование схемы технологического процесса обработки данных: база данных
обоснование и выбор структуры комплекса технических средств и его
функциональных групп обоснование требований к разработке нестандартного
оборудования комплекс мероприятий по обеспечению надежности функционирования
технических средств
|
|
7
|
Ведомость
документов
|
Перечень
документов
|
Раздел 2.
Автоматизация расчетных задач проектирования технических объектов
.1 Задача анализа
статических состояний объекта проектирования (системы линейных и нелинейных
уравнений)
Задача 1.2. Преобразовать
модель, заданную в виде системы нелинейных уравнений к виду f 1(x)
= y и f 2 (y)= x. Построить их графики и определить начальное
приближение решения. Решить систему нелинейных уравнений.
Отделение корней
Построение графика
Решение с помощью функции Find
2.2 Задачи синтеза
(оптимизация в проектировании):
Задача 2.2. Функция
объекта
задана
неявно уравнением
,
,
. Построить
график зависимости функции на заданном отрезке
и найти ee
минимум и максимум с точностью
.
|
4
|
 0202
|
|
|
|
|
Определяем функцию 2-х
переменных
Задаем начальные значения
Задаем область поиска
Находим максимум функции в
заданной области
|
4
|
|
Выразим функцию x(t)
Построим график
Задача 1. Решить
систему линейных уравнений (символьно).
Автоматизация расчетных задач
проектирования технических объектов.
Определить неизвестные
переменные Хi
1) используя функцию Find;
) матричным способом и
используя функцию lsolve. Сравнить результаты.
"задание 2)
"Ответы заданий 1) и 2)
сошлись!
Задача 2.3. Построение
математической модели объектов.
Для представления данных
используется нелинейная модель в виде
(1)
. Определить
параметры уравнения (1) используя необходимую функцию Mcad.
.
Если записать уравнение (1) в виде
и ввести
обозначения:
(2)
Выполнить расчет параметров а,
b,
с,
для линейной модели (2).
Затем определить исходные
параметры А, В, С.
. Построить графики по исходным
и расчетным данным. Посчитать ошибки оценивания. Сравнить результаты,
полученные в пп. 1 и 2.Сделать выводы.
Заключение
В данном курсовом проекте были
использованы такие прикладные пакеты как: Visio,
MathCAD.
А также с помощью текстового
редактора Word,
представлен отчет о сделанной работе.
Для разработки курсового
проекта необходимо было выполнить:
. Анализ и
проектирование информационных систем.
. Автоматизацию
расчетных задач проектирования технических объектов.
Я приобрел навыки работы по
расчету различных типов задач MathCAD,
и моделированию графических объектов с помощью системы Visio.
Перечень работ:
. Организационная
диаграмма фирмы.
. План помещений
администрации фирмы.
. Локальные сети в
помещении администрации фирмы.
. Иерархии диаграмм
работ (IDEF0).
. Диаграммы потоков
данных (DFD).
. Информационно-логические
схемы Базы данных информационной системы фирмы.
. Диаграмма Гантта.
. Задачи анализа
статических состояний объекта проектирования.
. Задачи синтеза.
. Построение
математической модели объектов.
1. Горнаев А.С. Excel,
VBA, INTERNET
в экономике и финансах; - БХВ Петербург, 2001, 816с.
. Плис А.И., Сливина Н.А. MATHCAD 2000
Математический практикум Москва, Финансы и статистика, 2000, 656с.
. Шаповалов А.Л. Информационные
технологии программирования. Создание элементов чертежа и простое
редактирование. - ХГАГХ, 2002 г. Методические указания
. Маклаков С.В. Создание ИС с AllFusion
Modeling
Suite. М.: ДИАЛОГ -
МИФИ, 2002.-224 с.
. Шаповалов А.Л., Гринчак Н.В.
Информационные технологии инженерных и научных расчетов в системе MathCAD
ч.2. Технология решения задач моделирования и оптимизации. - ХГАГХ, 2002г.
Методические указания.
. Электронные обучающие пакеты и книги на
CD ROM (MS OFFICE, MATHCAD, VISIO).
