Основи інформатики

Зміст

1. Компютерна графіка - основні поняття і визначення

. Основні галузі та загальні особливості використання компютерної графіки

. Основні складові системи компютерної графіки

. Математично-алгоритмічне та програмно-технічне забезпечення компютерної графіки

. Графічно-орієнтоване компютерне програмне забезпечення

. Символьна та графічна інформація

. Діалогова модель взаємодії користувача з компютером; вимоги до організації взаємодії

. Наукова та інженерна графіка - характеристика, складові елементи

. Ділова, ілюстративна, рекламна та художня графіка - характеристика, складові елементи

. Комп'ютерна анімація; Геоінформаційні системи (ГІС) - основні поняття, процеси та методи

. Основні поняття векторної графіки

. Математичні основи векторної графіки. Терміни

. Математичні основи векторної графіки; криві другого та третього порядку

. Структура векторної ілюстрації

. Векторна графіка - колір та ескізи, редагування елементів

. Області застосування векторної графіки

. Переваги та недоліки векторної графіки

. Поняття растрової графіки. Основні терміни растрової графіки

. Будова растрових файлів

20. Відображення інформації у растровій графіці. Чорно-білі растрові зображення. Кольорові растрові зображення

21. Оптична роздільність у растровій графіці. Масштаб відображення

22. Методи растрування. Растровий принцип формування зображення

23. Переваги та недоліки растрової графіки

24. Елементи аналітичної геометрії. Системи координат

25. Проектування тривимірних обєктів. Ортографічні та косокутні проекції

26. Сприйняття тривимірності людиною. Представлення тривимірності обєктів

27. Моделювання. Рендеринг

28. Застосування 3D графіки та її недоліки

29. Трикомпонентний колірний простір. Подання кольору у компютері

30. Колірні моделі - загальні визначення і терміни

31. Колірний простір CIE XYZ

32. Особливості кольорового зору. Основні поняття кольору

33. Колірна модель RGB

34. Колірна модель CMY. Колірна модель CMYK

35. Колірна модель Lab

36. Колірна модель HSB (HSV)

37. Колірна модель HSL

38. Галузі використання розповсюджених колірних моделей

39. Колірні кола

40. Проектування за допомогою ЕОМ

Література

комп'ютерний графіка растровий колірний

1.Компютерна графіка - основні поняття і визначення

Комп'ютерна гра́фіка - це графіка, тобто зображення, які створюються, перетворюються, оцифровуються, обробляються і відображаються засобами обчислювальної техніки, включаючи апаратні і програмні засоби. Рухома комп'ютерна графіка називається комп'ютерним відео або комп'ютерною анімацією. Для відображення графіки використовують монітор, принтер, плотер тощо.

Робота з комп'ютерною графікою - один з найпопулярніших напрямків використання персонального комп'ютера, до того ж займаються цією роботою не тільки професійні художники і дизайнери. На будь-яких підприємствах час від часу виникає необхідність в подачі рекламних оголошень в газетах і журналах або просто у випуску рекламної листівки або буклету.

Без комп'ютерної графіки не обходиться жодна сучасна мультимедійна програма. Робота над графікою займає до 90% робочого часу програмістських колективів, які випускають програми масового використання.

Не зважаючи на те, що для роботи з комп'ютерною графікою існує маса класів програмного забезпечення, розрізняють усього 3 види комп'ютерної графіки. Це растрова графіка, векторна графіка і фрактальна графіка. Вони відрізняються принципами формування зображення при відображенні на екрані монітора або при друці на папері.

Растрову графіку використовують при розробці електронних (мультимедійних) і поліграфічних видань. Ілюстрації, виконані засобами растрової графіки, рідко створюють вручну за допомогою комп'ютерних програм. Частіше для цієї мети використовують скановані ілюстрації, підготовлені художником на папері, або фотографії. В останній час для вводу растрових зображень в комп'ютер широко використовують цифрові фото- і відеокамери.

Відповідно, більшість графічних редакторів, які призначені для роботи з растровими ілюстраціями, орієнтовані не стільки на створення зображення, скільки на їх обробку. В Інтернеті поки що використовують тільки растрові ілюстрації.

Програмні засоби для роботи з векторною графікою, навпаки, призначені, в першу чергу, для створення ілюстрацій і в меншій мірі для їх обробки. Такі засоби широко використовують в рекламних агентствах, дизайнерських бюро, редакціях і виданнях. Оформлювальні роботи, основані на застосуванні шрифтів і простих геометричних елементів, вирішуються засобами векторної графіки набагато простіше. Існують приклади високохудожніх творів, створених засобами векторної графіки, але вони скоріше винятки, ніж правило, оскільки художня підготовка ілюстрацій засобами векторної графіки надзвичайно складна.

Програмні засоби для роботи з фрактальною графікою призначені для автоматичної генерації зображення шляхом математичних розрахунків. Створення фрактальної художньої композиції полягає не в рисуванні чи оформленні, а в програмуванні. Фрактальну графіку рідко використовують для створення друкованих або електронних документів, але її часто використовують у розважальних програмах.

2.Основні галузі та загальні особливості використання компютерної графіки

Сучасне застосування компютерної графіки дуже різноманітне. Основними галузями застосування компютерної графіки є:

) наукова,

) ділова,

) конструкторська,

) поліграфічна,

) Web-дизайн,

) мультимедіа.

Напрям наукової графіки зявився самим першим. Його призначенням є візуалізація (наочне зображення) обєктів наукових досліджень, графічна обробка результатів розрахунку, проведення обчислювальних експериментів із наочним представленням їх результатів.

Ділова графіка - це галузь компютерної графіки, призначена для створення ілюстрацій, які часто застосовуються у роботі різних установ. Планові показники, звітна документація, статичні зведення - ось обєкти, для яких за допомогою ділової графіки створюються ілюстровані матеріали. Частіше всього це графіки, колові і стовпчикові діаграми.

Конструкторська графіка - застосовується в роботі інженерів-конструкторів, є обовязковим елементом систем автоматизації проектування (САПР). Графіка в САПР застосовується для підготовки технічних креслень проектуючого пристрою. Графіка в поєднанні з розрахунками дозволяє проводити в наочній формі пошук оптимальної конструкції, найбільш вдалого компонування деталей, прогнозувати наслідки, до яких можуть привести зміни в конструкції. Засобами конструкторської графіки можна отримувати плоскі зображення (проекції, січення) і просторові, трьохмірні зображення.

Поліграфія - це сукупність технічних засобів для множинного репродукування (т.т. відтворення, відновлення) текстового матеріалу і графічних зображень. Спеціаліст, працюючий у цій галузі, повинен не тільки знати програми верстки і графічні редактори але й розбиратися в до печатній підготовці видання.

Web-дизайн - це оформлення web-сторінки. Ця галузь компютерної графіки має таке саме значення для сайту, як і поліграфічний дизайн і верстка для паперового видання. Часто під web-дизайном розуміють не тільки створення графічних елементів для сайту, але й проектування його структури, навігації, тобто створення сайту повністю.

Мультимедіа - це галузь компютерної графіки, повязана зі створенням інтерактивних додатків, які дають можливість активно впливати на вміст і направленість енциклопедій, довідкових систем, навчальних програм і інтерфейсів до них (т.т. системи уніфікованих звязків (по виду передаючої інформації, параметрів сигналів, апаратурі), призначеної для обміну інформацією між пристроями обчислювальної системи, наприклад, між пристроями вводу даних і запамятовуючими пристроями.

3.Основні складові системи компютерної графіки

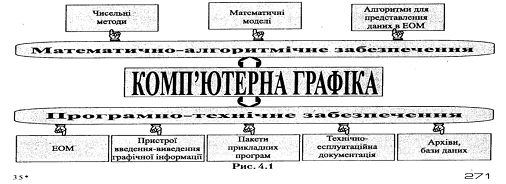

Систему комп'ютерної графіки умовно можна розбити на дві основні складові: математично-алгоритмічну та програмно-технічну (рис.).


Моделювання прикладних задач, чисельних методів їх розв'язування, алгоритмів розв'язування задач та представлення даних при діалозі користувача з комп'ютером. Програмно-технічне забезпечення включає в себе складний комплекс технічного забезпечення комп'ютера, призначений для введення-виведення графічної інформації, зберігання та редагування даних, вимірювання та контролю, поєднаний з прикладним програмним забезпеченням для роботи з графічною інформацією, а також технічно-експлуатаційною документацією до нього.


4.Математично-алгоритмічне та програмно-технічне забезпечення компютерної графіки

Математично-алгоритмічне забезпечення ґрунтується на методі математичного моделювання, згідно з яким математична структура, відношення елементів у математичній моделі відповідає структурі й відношенням у реальному об'єкті. У КГ використовується геометрична версія математичного моделювання, при якому дво- та тривимірні зображення складаються з точок, ліній і поверхонь.

Програмне забезпечення включає програми в машинних кодах, тексти програм та експлуатаційні документи. Основу програмного забезпечення КГ становлять пакети прикладних програм (ППП), які є набором програм, що реалізують на ЕОМ інваріантні та об'єктно-орієнтовані графічні процедури.

Технічне забезпечення - це пристрої обчислювальної й організаційної техніки, засоби передачі даних, вимірювальні та інші пристрої або їх з'єднання. Технічне забезпечення включає комплекс технічних засобів, які забезпечують введення графічної інформації, формування та виведення графічної інформації, редагування. Методичне забезпечення - це документи, в яких відображено склад, правила відбору та експлуатації засобів автоматизації проектування. До методичного забезпечення належать також кадрові питання, розробка ефективних методів та заходів щодо роботи із системою комп'ютерної графіки.

5.Графічно-орієнтоване компютерне програмне забезпечення

Програмне забезпечення комп'ютерної графіки здійснюється спеціалізованими системами комп'ютерної графіки, орієнтованими на певний вид графічної інформації. Така система виконує введення, зберігання, обробку і виведення графічної інформації у вигляді конструкторських документів. Для реалізації системи необхідні документи, які регламентують її роботу, вихідна інформація для формування бази даних, елементи оформлення креслень, технічні і програмні засоби створення моделей геометричних об'єктів і їх зображень, зручний інтерфейс користувача у вигляді діалогу з комп'ютером. Всі ці компоненти утворюють методичне, інформаційне, технічне, програмне і організаційне забезпечення системи комп'ютерної графіки(КГ). Ефективність застосування системи КГ визначається такими її можливостями:

Наявністю засобів редагування креслення: повороту, переносу, масштабування, копіювання, дзеркального відображення і т.д.;

Використанням готових фрагментів креслень, стандартних виробів;

Веденням діалогу з комп'ютером у звичних для конструктора термінах із звичними об'єктами - графічними зображеннями;

Наявністю мовних засобів опису типових моделей, за допомогою яких можна отримати всі геометричні форми цього класу виробів (варіантний спосіб опису геометричних об'єктів);

Одержанням креслень високої якості, оформлених згідно з вимогами стандартів.

Ефективність використання графічного редактора як основної частини системи КГ забезпечується наявністю автоматичного виконання графічних функцій, серед яких основними є:

♦ функції побудови (проведення відрізків прямих, кіл та їх дуг, кривих за заданими умовами, багатокутників і т. Ін.);

♦ функції перетворення (зсув, поворот, зміна масштабу...);

♦ функції обчислення (довжин, пери -метрів, об'ємів, площ...);

♦ функції редагування (видалення, вставки...);

♦ функції виведення (виведення інформації до друку або креслення) тощо.

6.Символьна та графічна інформація

Уся інформація може бути умовно поділена на два типи: символьну та графічну. Символьна - це інформація, яка при різноманітних використаннях має сталу чи постійну форму. Цей тип інформації зрозумілий користувачу тому що до такого типу інформації відноситься абетка. Символьна інформація теж може бути поділена на три види. Перший і усім зрозумілий - абеткова інформація. Для цього виду інформації у світі прийняте кодування (ASCI). Тобто кожний символ кодується своїм кодом. Прийняте до останнього часу кодування символів використовує 8 біт (1 байт). Тобто один символ-один байт. Одна половина цієї таблиці - це латинь, а друга - символи всіх інших мов (127 кодів), що залишилися. Виникають проблеми при використанні національної мови і особливо при створенні програм впорядкування у базах даних. Безумовно, що 127 кодів зовсім недостатньо для кодування абеток всіх існуючих мов. Тому зараз починають використовувати унікод (2 байта), але це в двічі збільшує витрати пам'яті.

Другим типом символьної інформації є стандартні зображення, що використовуються у прикладних галузях. Це зображення різних стандартних елементів - резисторів, індуктивностей, конденсаторів та іншого в електроніці, такі ж зображення є у інших галузях. Дуже простим прикладом цих зображень є піктограми які використовуються в усіх програмних системах чи автофігури у графічних засобах Word, наприклад, малюнки, що надано нижче:


Третій тип символьних зображень - це комбінація двох попередніх.

Вважається, що графічна форма уявлення інформації дозволяє будувати довільні зображення (і символьні також). Не існує межі між графічною та символьною інформацією. Бо у минулі роки графічні зображення часто малювали символьними елементами, в той же час символи можуть бути намальовані засобами введення графічної інформації. Доречи, існують системи в яких користувачу дозволяється вводити символи шляхом їх малювання (потім ці зображення розпізнаються і замінюються на стандартні символьні).

7.Діалогова модель взаємодії користувача з компютером; вимоги до організації взаємодії

Діалогова взаємодія (діалог) являє собою регламентований обмін інформацією між людиною і обчислювальною машиною, що здійснюється в реальному масштабі часу і спрямований на спільне вирішення конкретного завдання. При взаємодії користувача з комп'ютером розрізняють три режими роботи: пакетний; пасивно-інтерактивний; інтерактивний.

Ініціатором діалогового процесу є людина, яка вибирає мету і в якійсь мірі може впливати на способи її досягнення за допомогою запитів. Система забезпечує адекватну реакцію на запити користувача. Діалог є автоматизованим методом вирішення слабоформалізованих завдань. При цьому розподіл функцій між людиною і компютером наступний: людина ставить завдання, а система надає засоби для вирішення підзадач. Потім виконує об'єднання результатів, а прийняття проектних рішень залишається за людиною.

Для людино-машинної взаємодії характерно істотне розходження властивостей партнерів діалогу. Людина, як учасник діалогу, має певні психофізичні потреби, володіє фізичними й моторними навичками, мовними знаннями і досвідом діалогового спілкування, а також може мати різну підготовленість у предметній області. Крім того, при розробці діалогу доводиться враховувати властивості людської особистості, ставлення користувача до системи і його очікування від роботи з системою. З урахуванням цих факторів користувачі системи підрозділяються на кілька категорій:

·керівники, які здійснюють прийняття рішень і керування проектними роботами;

·"проектувальники - непрограмісти", які працюють в конкретних прикладних областях без використання мовних засобів;

·"проектувальники - програмісти", які формують завдання на вхідних мовах пакетів і мовах програмування;

·прикладні програмісти, які розробляють або розширюють компоненти прикладних підсистем;

·системні програмісти, які супроводжують компоненти забезпечення і систему в цілому.

8.Наукова та інженерна графіка - характеристика, складові елементи

Інженерна графіка - це дисципліна, яка складається з двох частин : нарисної геометрії та технічного креслення.Нарисна геометрія є розділом геометрії, в якому просторові форми предметів і відповідні геометричні закономірності вивчаються та досліджуються за допомогою їхніх зображень на площині.Завданням нарисної геометрії є розробка методів побудови та читання креслень, вивчення способів розвязування просторових геометричних задач за допомогою геометричних побудов на площині.

Зображенням називають графічне вираження предмету, виконане установленим способом проектування при збереженні основних правил спрощень. Зображення предмету, побудоване за особливими правилами з допомогою креслярських інструментів в точній залежності від розмірів і положення в просторі відповідних ліній предмету, називається кресленням. Креслення виконує роль інструменту, за допомогою якого здійснюється безпосереднє вивчення геометричних форм предметів і виконуються розвязання просторових задач.Тому креслення повинно відповідати таким вимогам, як оборотність, наочність, простота і достатня точність графічних операцій.Особливо важливою властивістю креслення є його оборотність, яка дозволяє при виготовленні виробу встановити його форми та розміри. Креслення повинно давати наочне уявлення про виріб, що полегшує його виготовлення.Для того, щоб креслення відповідало розглянутим вимогам, його виконують за допомогою методу проектування, який є основним в нарисній геометрії. Креслення, яке виконане за методом проектування називають проекційним.

Наукова графіка. Перші комп'ютери використовувалися лише для вирішення наукових і виробничих завдань. Щоб краще зрозуміти отримані результати, виробляли їх графічну обробку, будували графіки, діаграми, креслення розрахованих конструкцій. Перші графіки на машині отримували в режимі символьної друку. Потім з'явилися спеціальні пристрої - графобудівники (плоттери) для креслення креслень і графіків чорнильним пером на папері. Сучасна наукова комп'ютерна графіка дає можливість проводити обчислювальні експерименти з наочним представленням їх результатів.

9.Ділова, ілюстративна, рекламна та художня графіка - характеристика, складові елементи

Ділова графіка - область комп'ютерної графіки, призначена для наочного представлення різних показників роботи установ. Планові показники, звітна документація, статистичні зведення - ось об'єкти, для яких за допомогою ділової графіки створюються ілюстративні матеріали. Програмні засоби ділової графіки включаються до складу електронних таблиць. Конструкторська графіка використовується в роботі інженерів-конструкторів, архітекторів, винахідників нової техніки. Цей вид комп'ютерної графіки є обов'язковим елементом САПР (систем автоматизації проектування). Засобами конструкторської графіки можна отримувати як плоскі зображення (проекції, перетини), так і просторові тривимірні зображення.

Ілюстративна графіка - це довільне малювання і креслення на екрані комп'ютера. Пакети ілюстративної графіки відносяться до прикладного програмного забезпечення загального призначення. Найпростіші програмні засоби ілюстративної графіки називаються графічними редакторами.

Художня і рекламна графіка - стали популярними значною мірою завдяки телебаченню. З допомогою комп'ютера створюються рекламні ролики, мультфільми, комп'ютерні ігри,видеоуроки,видеопрезентации. Графічні пакети цих цілей вимагають великих ресурсів комп'ютера по швидкодії і пам'яті. Відмінною рисою цих графічних пакетів є можливість створення реалістичних зображень і "рухомих картинок". Одержання малюнків тривимірних об'єктів, їх повороти, наближення, видалення, деформації пов'язані з більший обсяг обчислень. Передача освітленості об'єкта залежно від становища джерела світла, розміщення тіней, від фактури поверхні, вимагає розрахунків, які враховують закони оптики.

10.Комп'ютерна анімація; Геоінформаційні системи (ГІС) - основні поняття, процеси та методи

Комп'ютерна анімація - це отримання рухомих зображень на екрані дисплея. Художник створює на екрані малюнки початкового й кінцевого становища рухомих об'єктів, все проміжні стану розраховує і зображує комп'ютер, виконуючи розрахунки, які спираються на математичне опис цього виду руху. Отримані малюнки, виведені послідовно на екран з певною частотою, створюють ілюзію руху. мультимедіа - воно високоякісного зображення на екрані комп'ютера зі звуковим супроводом. Найбільшого поширення набула системи мультимедіа отримали галузі навчання, реклами, розваг. А, щоб мальований чи об'ємний персонаж на екрані ожив, його рух розбивають деякі фази, та був знімають на кіноплівку. Якщо уважно оцінити зняту плівку, видно, що у кожному кадрі становище персонажа трохи відрізняється від попереднього і наступного кадру, це при проекції на екран ілюзію руху, засновану на здібності сітківки ока утримувати зображення у протягом певного часу, перебувають у нього не було накладається таке зображення.

Комп'ютерна анімація - вид анімації, створюваний з допомогою комп'ютера. Сьогодні вона отримала широке застосування в галузі як розваг, і у виробничої, наукової і ділової сферах. Будучи похідною від комп'ютерної графіки, анімація успадковує самі способи створення зображень: векторна графіка, растрова графіка,фрактальная графіка, тривимірна графіка (3D).

Геоінформаці́йна систе́ма - сучасна комп'ютерна технологія, що дозволяє поєднати модельне зображення території (електронне відображення карт, схем, космо-, аерозображень земної поверхні) з інформацією табличного типу (різноманітні статистичні дані, списки, економічні показники тощо). Також, під геоінформаційною системою розуміють систему управління просторовими даними та асоційованими з ними атрибутами. Конкретніше, це комп'ютерна система, що забезпечує можливість використання, збереження, редагування, аналізу та відображення географічних даних.

ГІС розрізняють за предметною областю інформаційного моделювання, наприклад, міські ГІС, або муніципальні ГІС, природоохоронні ГІС. Найпоширенішими ГІС - земельно-інформаційні системи. Проблема орієнтації ГІС визначається розвязуваними задачами в ній, серед них інвентаризація ресурсів (в тому числі кадастр), аналіз, оцінка, моніторинг, управління і планування, підтримка прийняття рішень. Інтегровані ГІС, ІГІС (integrated GIS, IGIS) поєднують функціональні можливості ГІС і систем цифрової обробки зображень (даних дистанційного зондування) в єдиному інтегрованому середовищі.

Полімасштабні, або масштабно-незалежні ГІС засновані на множинних, або полімасштабних предсталеннях просторових об'єктів, забезпечуючи графічне або картографічне відтворення даних на будь-якому з обраних рівнів масштабного ряду на основі єдиного набору даних з найбільшою просторовою роздільною здатністю. Просторово-часові ГІС оперують просторово-часовими даними. Реалізація геоінформаційних проектів, створення ГІС в широкому сенсі слова, включає етапи:

·передпроектних досліджень у тому числі вивчення вимог користувача і функціональних можливостей використовуваних програмних засобів ГІС, техніко-економічне обгрунтування, оцінку співвідношення "витрати / прибуток";

·системне проектування ГІС, включаючи стадію пілот-проекту, розробку ГІС;

·тестування на невеликому територіальному фрагменті, або тестовій ділянці, прототипування, або створення дослідного зразка, або прототипу;

·впровадження ГІС;

·експлуатацію та використання.

11.Основні поняття векторної графіки

У векторній графіці основним елементом зображення є лінія. В растровій графіці також існують лінії, але там вони розглядаються як комбінації точок. Відповідно, чим довша растрова лінія, тим більше пам'яті вона займає. У векторній графіці обсяг пам'яті, який займає лінія не залежить від розміру лінії, оскільки лінія представляється у вигляді формули, а точніше, у вигляді декількох параметрів. Що б ми не робили з цією лінією, міняються тільки її параметри, які зберігаються в чарунках пам'яті. Кількість чарунків залишається незмінним для будь-якої лінії.

Лінія - це елементарний об'єкт векторної графіки. Все, що є у векторній ілюстрації, складається з ліній. Найпростіші об'єкти об'єднуються в складніші, наприклад, об'єкт чотирикутник можна розглядати як чотири взаємопов'язані лінії, а об'єкт куб як дванадцять взаємопов'язаних ліній, або як шість чотирикутників. Через такий підхід векторну графіку часто називають об'єктно-орієнтованою графікою. Як усі об'єкти, лінії мають властивості. До цих властивостей відносяться: форма лінії, її товщина, колір, характер лінії (суцільна, пунктирна тощо). Замкнуті лінії мають властивість заповнення. Внутрішня область замкнутого контуру може бути заповнена кольором, текстурою, картою (заготовлені растрові зображення).

Говорячи про растрову графіку ми вказували на її недоліки: значний обсяг масивів даних і неможливість масштабувати без втрати якості.

Векторна графіка цих недоліків не має, але значно ускладнює роботу зі створення художніх ілюстрацій. На практиці засоби векторної графіки використовують не для створення художніх композицій, а для оформлювальних, креслярських і проектно-конструкторських робіт.

У векторній графіці достатньо складні композиції займають невеликий обсяг. Питання масштабування вирішуються також легко. При необхідності зображення можна збільшувати до найдрібніших деталей.

12.Математичні основи векторної графіки. Терміни

В основі векторної графіки лежать математичні уявлення про властивості геометричних фігур. Оскільки, найпростішим обєктом векторної графіки є лінія, то в основі векторної графіки лежить, перш за все, математичне уявлення лінії.

Важливим обєктом векторної графіки є сплайн. Сплайн - це крива, за допомогою якої описується та або інша геометрична фігура. На сплайнах побудовані сучасні шрифти TryeType і PostScript.

Обєкти векторної графіки легко трансформуються і модифікуються, що практично не впливає на якість зображення. Масштабування, поворот, викривлення можуть бути зведені до кількох элементарних перетворень над векторами.

Якщо в растровій графіці базовим елементом зображення є крапка, то у векторній графіці - лінія. Лінія описується математично як єдиний обєкт, і тому обєм даних для відображення обєкту засобами векторної графіки істотно менший, ніж в растровій графіці.

Лінія - елементарний обєкт векторної графіки. Як і будь-який обєкт, лінія володіє властивостями: формою (пряма, крива), товщиною, кольором, обрисами (суцільна, пунктирна).

Замкнуті лінії набувають властивості заповнення. Охоплюваний ними простір може бути заповнений іншими обєктами (текстури, карти) або вибраним кольором.

Проста незамкнута лінія обмежена двома крапками, іменованими вузлами. Вузли також мають властивості, параметри яких впливають на форму кінця лінії і характер сполучення з іншими обєктами. Всі інші обєкти векторної графіки складаються з ліній.

13.Математичні основи векторної графіки; криві другого та третього порядку

Крива другого порядку. До цього класу кривих відносяться параболи, гіперболи, еліпси, кола, тобто всі лінії, рівняння яких містять ступені не вище другою. Крива другого порядку не має точок перегину. Прямі лінії є всього лише окремим випадком кривих другого порядку. Формула кривої другого порядку в загальному вигляді може виглядати, наприклад, так:

+a1y2+a2xy+a3x+a4y+a5=0

Таким чином, для опису нескінченною кривою другого порядку досить пять параметрів. Якщо потрібно побудувати відрізок кривої, знадобляться ще два параметри. Крива третього порядку. Відмінність цих кривих від кривих другого порядку полягає в можливій наявності точки перегину. Наприклад, графік функції у = x3 має точку перегину на початку координат. полиєтиленовая термоусадочная пленка пвх Саме ця особливість дозволяє зробити криві третього порядку основою відображення природних обєктів у векторній графіці. Наприклад, лінії вигину людського тіла вельми близькі до кривим третього порядку. Всі криві другого порядку, як і прямі, є окремими випадками кривих третього порядку. У загальному випадку рівняння кривої третього порядку можна записати так:

+a1y3+a2×2y+a3xy2+a4×2+a5y2+a6xy+a7x+a8y+a9=0

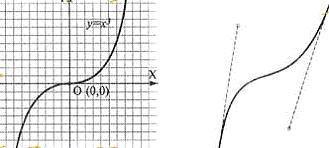

Крива третього порядку (зліва) і крива Безье (справа)


Криві Безье. Це особливий, спрощений вид кривих третього порядку. Метод побудови кривий Безье (Bezier) заснований на використанні пари дотичних, проведених до відрізка лінії в її закінченнях. Відрізки кривих Безье описуються вісьма параметрами, тому працювати з ними зручніше. На форму лінії впливає кут нахилу дотичною і довжина її відрізка.

14.Структура векторної ілюстрації

Структуру будь-якої векторної ілюстрації можна представити у вигляді ієрар-хичеського дерева. У такій ієрархії сама ілюстрація займає верхній рівень, а її складові частини - нижчі рівні ієрархії.

. Самий верхній ієрархічний рівень займає сама картинка, яка обєднує в своєму складі обєкти + вузли + лінії + заливки.

. Наступний рівень ієрархії - обєкти, які є різноманітними векторними формами.

. Обєкти ілюстрації складаються з одного або декількох контурів: замкнутих і відкритих. Контуром називається будь-яка геометрична фігура, створена за допомогою малюючих інструментів векторної програми і представ-ляющая собою контури того або іншого графічного обєкту (коло, прямоугольник і т.п.). Замкнутий контру - це замкнута крива, у якої на-чальная і кінцева крапки співпадають (коло). Відкритий контур має чітко позначені кінцеві крапки (синусоїдальна лінія).

4. Наступний рівень ієрархії складають сегменти, які выполня-ют функції цегли, використовуваної для побудови контурів. Кожен контур може складатися з одного або декількох сегментів. Почало і кінець кожного сегменту називаються вузлами, або опорними точками, оскільки вони фіксують положення сегменту, "прив′язуючи" його до певної позиції в контурі. Зміщення вузлових точок приводить до модифікації сегментів контура і до ізмене-нію його форми. Замкнуті контури (форми) мають властивість заповнення кольором, текстурою або растровим зображенням (картою). Заливка - це колір або узор, що виводиться в замкнутій області, обмеженій кривій.

. На самому нижньому рівні ієрархії розташовані вузли і відрізки ліній, що сполучають між собою сусідні вузли. Лінії разом з вузлами виконують функції основних елементів векторного зображення.

15. Векторна графіка - колір та ескізи, редагування елементів

Різні векторні формати володіють різними колірними можливостями. Прості формати, які можуть не містити взагалі ніякої інформації про колір, використовують колір за умовчанням тих пристроїв, на які вони виводяться. Яку б колірну модель не застосовував би векторний формат, на розмір файлу він не впливає, окрім тих випадків, коли файл містить растрові образи. У звичайних векторних обєктах значення кольору відноситься до всього об'єкту в цілому. Колір обєкту зберігається у вигляді частини його векторного опису. Деякі векторні файли можуть створити растровий ескіз зображень що зберігаються в них. Це растрові картинки, іноді звані короткими описами зображень, зазвичай є ескізами векторних малюнків в цілому. Короткий опис зображення, особливо важливий в ситуаціях, коли ви не хочете відкривати весь файл, щоб подивитися, що в ньому зберігається або коли ви не можете бачити векторний малюнок під час його використання.

Заповнений об'єкт трактується як єдиний елемент, тобто при змінюванні форми об'єкта, заповнення заповнює всю його внутрішню ділянку.

Заповнення можна розбити на 4 категорії:

однорідне заповнення одним кольором або штрихуванням;

градієнтне, при якому кольори або тіні поступово змінюються (лінійна, радіальна, конічна, прямокутна тощо);

візерункове, при якому об'єкт заповнюється повторювальними зображеннями (двоколірними або повноколірними);

текстурне заповнення (художні зображення).

У векторних редакторів є засоби застосування ефектів до простих об'єктів (відтінювання, витискування, викривлення, прозорість тощо).

Слід відмітити наявність засобів обробки тексту, до яких можна застосувати всі прийоми редагування об'єктів, керувати розмірами тексту і повертати в любий бік.

16.Області застосування векторної графіки

Системи CAD / CAM використовуються сьогодні в різних областях інженерної конструкторської діяльності від проектування мікросхем до створення літаків. Провідні інженерні та виробничі компанії, такі як Boeing, в кінцевому рахунку рухаються до повністю цифровому поданням конструкції літаків.

Архітектура є іншою важливою областю застосування для CAD / CAM і зовсім недавно створених систем класу walkthrough (прогулянки навколо проектованого об'єкта з метою його вивчення і оцінки). Такі фірми, як McDonald's, вже з 1987 року використовують машинну графіку для архітектурного дизайну, розміщення посадкових місць, планування приміщень та проектування кухонного обладнання. Є ряд ефектних застосувань векторної графіки в області проектування стадіонів і дизайну спортивного інвентарю, новий парк в Балтіморі (Baltimore Orioles'Camden Yards Park).

Медицина стала вельми привабливою сферою застосування комп'ютерної графіки, наприклад: автоматизоване проектування інплантантов, особливо для кісток і суглобів, дозволяє мінімізувати необхідність внесення змін протягом операції, що скорочує час перебування на операційному столі (дуже бажаний результат як для пацієнта, так і лікаря). Анатомічні векторні моделі також використовуються в медичних дослідженнях і в хірургічній практиці.

Наукові лабораторії продовжують генерувати нові ідеї в області візуалізації. Завдання спільноти комп'ютерної графіки полягає в створенні зручних інструментів і ефективних технологій, що дозволяють користувачам продовжувати наукові дослідження за кордоном можливого і безпечного експерименту.

Класична" векторна графіка досі використовується в різних галузях бізнесу, включаючи розробку концепції, тестування та створення нових продуктів, але бізнес також став лідируючим споживачем систем мультимедіа, наприклад, в навчанні чи маркетингових презентаціях. Віртуальна реальність знаходить свою нішу в індустрії розваг і відеоіграх. Число віртуальних галерей і розважальних парків швидко зростає.

17.Переваги та недоліки векторної графіки

Переваги векторної графіки:

·невеликі за розміром файли, оскільки зберігається не зображення, а лише його основні дані, використовуючи які, програма відновлює зображення;

·розмір об'єктів та опис колірних характеристик майже не збільшує розміри файлу;

·об'єкти легко трансформуються, ними легко маніпулювати. Редагуючи векторний об'єкт, можна змінити властивості ліній, з яких складається зображення. Можна пересувати об'єкт, змінювати його розміри, форму та колір, не впливаючи на якість зображення;

·векторна графіка не залежить від роздільчості, тобто векторні об'єкти відтворюють на пристроях з різною роздільчістю без втрати якості зображення.

·векторна графіка може містити в собі фрагменти растрової графіки, які перетворюються в об'єкти, але мають обмеження у їх обробці;

·у програмах векторної графіки є розвинуті засоби інтеграції зображення та тексту. Єдиний підхід до них обумовлює створення кінцевого продукту;

Векторні програми незамінні там, де принципове значення має збереження чітких контурів, а саме:

·повноколірні ілюстрації;

·складні креслення;

·логотипи та емблеми;

·графічні зображення для Web;

·мультиплікація;

·рисунки на основі оригіналів.

В арсеналі векторних програм є безліч інструментів для виконання різноманітних задач, як у традиційних операційних середовищах, так і в Інтернеті.

Недоліки векторної графіки. Природа уникає прямих ліній. На жаль, вони є основними компонентами векторних малюнків.До недавнього часу це означало, що застосуванням векторної графіки були зображення, які ніколи не намагалися виглядати природно, наприклад, двомірні креслення і кругові діаграми, створені спеціальними програмами САПР, два і три мірні технічні іллюстрациі, стилізовані малюнки і значки, що складаються з прямих ліній і областей, зафарбованих однотонним кольором.

18.Поняття растрової графіки. Основні терміни растрової графіки

Растрову графіку застосовують під час розробки електронних і поліграфічних видань. Ілюстрації, виконані засобами растрової графіки, рідко створюють вручну, за допомогою компютерних програм. Частіше всього застосовують відскановані ілюстрації, підготовлені художником на папері, чи фотографії. Останнім часом для введення растрових зображень у компютер знайшли широке застосування цифрові фото- і відеокамери. Відповідно, більшість растрових графічних редакторів орієнтовані не стільки на створення зображень, скільки на їх обробку.

Растр - це прямокутна сітка точок, формуючих зображення на екрані монітора. Кожна точка растру характеризується двома параметрами: своїм положенням на екрані і своїм кольором, якщо монітор кольоровий, чи ступенем яскравості, якщо монітор чорно-білий.

Растрова графіка являє собою зображення у вигляді масиву цифр. Тому при великому збільшенні всі зображення виглядають як мозаїка (сітка), яка складається з найменших комірок.

Сама сітка отримала назву растрової карти (bitmap), а її формуючі елементи називаються пікселем. Пікселі (pixel) - це найменший елемент зображення, відтворюючий компютером. Слово піксель походить від скорочення picture element (елемент зображення) з заміною букви С на Х. Відмінними особливостями піксела є його: однорідність (всі піксели за розміром однакові) і неподільність (всередині піксела не може бути ніяких більш дрібних елементів). Якщо піксели досить малі, то око сприймає "піксельну мозаїку" як одне ціле зображення. Під час масштабування растрових зображень виникають спотворення - східці (aliasing).

Растрові редактори дозволяють частково прибрати ці спотворення за рахунок застосування спеціальних алгоритмів обробки. Ці операції називаються anti-aliasing.

19.Будова растрових файлів

Растровий файл складається з точок, число яких визначається роздільною здатністю, вимірюваною зазвичай в точках на дюйм ( dpi ) або на сантиметр ( dpc ) . Дуже важливим фактором, що впливає на неї, з одного боку, на якість виведення зображення, а з іншого - на розмір файлу, є глибина кольору, тобто число розрядів, що відводяться для зберігання інформації про три складові (якщо це кольорова картинка) або однієї складової ( для напівтонового НЕ кольорового зображення ) Наприклад, при використанні моделі RGB глибина 24 розряду на точку означає, що на кожен колір (червоний, синій, зелений) відводиться по 8 розрядів і тому в такому файлі може зберігатися інформація про 2 ^ 24 = 16,777,216 кольорах ( Звичайно в цьому випадку говорять про 16 млн. кольорів) . Очевидно, що навіть файли з низьким дозволом містять в собі тисячі або десятки тисяч точок . Так, растрова картинка розміром 1024х768 пікселів і з 256 квітами займає 768 Кбайт. Для зменшення обсягів файлів розроблені спеціальні алгоритми стиснення графічної інформації. Саме вони і є основною причиною існування графічних форматів.

20.Відображення інформації у растровій графіці. Чорно-білі растрові зображення. Кольорові растрові зображення

Характеризує максимальне число кольорів, які використані у зображенні. Існує декілька типів зображень із різною глибиною кольору:

чорно-білі;

у відтінках сірого;

з індексованими кольорами;

повноколірні;

Чорно-білі зображення. На один піксел зображення відводиться 1 біт інформації - чорний та білий. Глибина кольору - 1 біт.

Зображення у відтінках сірого. Піксел сірого зображення кодується 8 бітами (1 байт). Глибина кольору - 8 біт, піксел може приймати 256 різних значень - від білого (255) до чорного (0 яскравості).

Зображення з індексованими кольорами. Перші кольорові монітори працювали з обмеженою колірною гамою (16, згодом 256 кольорів). Такі кольори називаються індексованими і кодуються 4 або 8 бітами у вигляді колірних таблиць. В такій таблиці всі кольори вже визначені і можна використовувати лише їх.

Повноколірні зображення. Глибина кольору не менше як 24 біти, що дає можливість відтворити понад 16 мільйонів відтінків. Повноколірні зображення називаються True Color (правдивий колір). Бітовий об'єм кожного піксела розподіляється по основних кольорах обраної колірної моделі, по 8 бітів на колір. Колірні складові організуються у вигляді каналів, спільне зображення каналів визначає колір зображення. Повноколірні зображення на відміну від вище розглянутих є багатоканальними і залежать від колірної моделі (RGB, CMY, CMYK, Lab, HBS), які різняться за глибиною кольорів і способом математичного опису кольорів.

Інтенсивність тону (світлота). Поділяється на 256 рівнів. Більше число градацій не сприймається людським оком і є надлишковим. Менша кількість погіршує сприйняття інформації (мінімальним є 150 рівнів). Для відтворення 256 рівнів тону достатньо мати розмір комірки растра 16х16 точок.

Розмір файлу. Засобами растрової графіки створюють та обробляють зображення, що потребують високої точності у передачі кольорів та напівтонів. Розміри файлів напряму зв'язані зі збільшенням роздільчості і можуть сягати десятки мегабайтів.

21.Оптична роздільність у растровій графіці. Масштаб відображення

Роздільчість вказує кількість точок на одиницю довжини.

Потрібно розрізняти:

роздільчість оригінала;

роздільчість екранного зображення;

роздільчість друкованого зображення.

Роздільчість оригінала. Вимірюється у точках на дюйм (dpi - dots per inch) і залежить від вимог до якості зображення та розміру файлу, способу оцифрування або методу створення готового зображення, вибраного формату файлу та інших параметрів. Зрештою, чим вище вимоги до якості, тим більша має бути роздільчість.

Роздільчість друкованого зображення. Розмір точки растрового зображення залежить від застосованого методу та параметрів растрування оригіналу. При раструванні на оригінал накладається сітка ліній, комірки якої утворюють елемент растра. Частота сітки растра вимірюється числом ліній на дюйм (lpi - lines per inch) і називається лінєатурою. Розмір точки растра розраховується для кожного елементу і залежить від інтенсивності тону в цій комірці. Масштабування растрових зображень. При збільшенні растрового зображення, можна спостерігати пікселізацію, тобто при масштабуванні збільшується розмір точок і стають помітними елементи растра. Для усунення цього, потрібно заздалегідь оцифрувати оригінал із роздільчістю, достатньої для якісного відтворення при масштабуванні. Або, при масштабуванні застосовують метод інтерполяції, коли при збільшенні зображення, додається необхідне число проміжкових точок.

22.Методи растрування. Растровий принцип формування зображення

Всі точки растру мають однакову оптичну щільність, що наближується до абсолютно чорного кольору. Ілюзія темнішого кольору створюється за рахунок збільшення розмірів точок і скорочення проміжкового поля між ними при однаковій відстані між центрами елементів растра. Такий метод називається растрування з амплітудною модуляцією.

При застосуванні методу з частотною модуляцією, інтенсивність тону регулюється зміною відстані між сусідніми точками однакового розміру, тобто в комірках растра з різною інтенсивністю тону знаходиться різне число точок. Зображення, растровані за частотно-модульним методом, якісніші, оскільки розмір точок мінімальний.

При методі стохастичного растрування, враховується число точок, необхідне для відображення потрібної інтенсивності тону у комірці растра. Згодом, ці точки розташовуються всередині комірки на відстані, що підраховується квазівипадковим методом. Регулярна структура растра всередині комірки й у зображення відсутня. Такий спосіб потребує великих трат обчислювальних ресурсів і високої точності поліграфічного устаткування, тому застосовується лише для художніх робіт.

З растровою формою формування зображень людина знайома з дитинства (згадаємо, як дитина складає зображення з кубиків). Це метод формування зображень, який використовується у телебаченні, при якому промінь за кадр проходить елемент за елементом повний екран (до речі, у телебаченні растр-робоче поле - прямокутник, а у радіолокації- робоче поле формується радіусом по колу). У телебаченні розгортання растру ведеться через рядок. Спочатку формуються непарні рядки, а потім парні. У комп'ютерних моніторах розгортання ведеться рядок за рядком, а зображення малюється на растр-екрані шляхом підсвічення відповідних елементів зображення. І для цього за стан кожного елемента растру повинен відповідати елемент пам'яті. В ньому зберігається в закодованому вигляді колір (якщо зображення кольорове), напівтон (якщо зображення напівтонове). Таким чином зображенню на екрані (на растрі) може відповідати зображення у растровій пам'яті.

23.Переваги та недоліки растрової графіки

Переваги растрової графіки:

· простота автоматизованого вводу (оцифрування) зображень, фотографій, слайдів, рисунків за допомогою сканерів, відеокамер, цифрових фотоапаратів; · фотореалістичність. Можна отримувати різні ефекти, такі як туман, розмитість, тонко регулювати кольори, створювати глибину предметів.

Недоліки растрової графіки:

складність управління окремими фрагментами зображення. Потрібно самостійно виділяти ділянку, що є складним процесом;

растрове зображення має певну роздільчість і глибину представлення кольорів. Ці параметри можна змінювати лише у визначених межах і, як правило, із втратою якості;

розмір файлу є пропорційним до площі зображення, роздільчості і типу зображення, і, переважно, при хорошій якості є великим.

24.Елементи аналітичної геометрії. Системи координат

Аналітична геометрія - розділ вищої математики, в якому геометричні образи (точки, лінії, поверхні) вивчаються за допомогою алгебраїчних методів.

Засновником аналітичної геометрії є французький математик і філософ Рене Декарт (1596-1650). Він розробив і вперше застосував метод координат, який дав змогу досліджувати геометричні залежності алгебраїчними методами. Із будь-якою лінією (чи поверхнею) співставляється її рівняння, а далі властивості цієї лінії (поверхні) вивчаються за допомогою аналітичного дослідження відповідного рівняння.

Система координат - спосіб задання точок простору за допомогою чисел. Кількість чисел, необхідних для однозначного визначення будь-якої точки простору, визначає його вимірність. Обов'язковим елементом системи координат є початок координат - точка, від якої ведеться відлік відстаней. Іншим обов'язковим елементом є одиниця довжини, яка дозволяє відраховувати відстані. Всі точки одновимірного простору можна задати при обраному початку координат одним числом. Для двовимірного простору необхідні два числа, для тривимірного - три. Ці числа називаються координатами.

Координати на площині і в тривимірному просторі можна задавати нескінченним числом різних способів. Розв'язуючи ту або іншу математичну або фізичну задачу методом координат, можна використовувати різні координатні системи, вибираючи ту з них, в якій завдання розв'язується простіше або зручніше в даному конкретному випадку.

Системи координат в елементарній геометрії - величини, що визначають положення точки на площині і в просторі. На площині положення точки найчастіше визначається відстанями від двох прямих (координатних осей), що перетинаються в одній точці (початку координат) під прямим кутом; одна з координат називається ординатою, а інша - абсцисою. У просторі за системою Декарта положення точки визначається відстанями від трьох площин координат, що перетинаються в одній точці під прямими кутами одна до одної, або сферичними координатами, де початок координат знаходиться в центрі сфери.

25.Проектування тривимірних обєктів. Ортографічні та косокутні проекції

Зясуємо, як відбувається презентація тривимірних зображень на двовимірній площині. Для цього потрібно володіти деякими математичними моделями. Ці моделі повинні враховувати різноманітні чинники, які впливають на візуальне сприйняття реальних образів. Для того, щоб побачити на площині монітора тривимірне зображення треба вміти задати спосіб відображення тривимірних точок у двовимірні. Проекції будують за допомогою променів, що виходять з точки, яку називають центром проекції. Промені проходять через проекційну площину та через кожну точку тривимірного обєкта і так утворюють проекцію. Тип проектування на плоску поверхню, де у як промені використовують прямі, називають плоскою геометричною проекцією. Кожну точку предмета проектують визначеним способом на проекційну площину, а її образ називають точкою проекції. Отже, якщо лінії проекції, які зєднують точки предмета з відповідними точками проекції паралельні між собою, то маємо плоску паралельну проекцію. Якщо лінії проекції збігаються в одній спільній точці, то отримане зображення називають центральною проекцією. Якщо змінювати положення центра проекції та площини, на яку проектуємо, отримаємо безмежну кількість фігур (або, інакше кажучи, центральних проекцій тривимірного обєкта, які чимось будуть схожі на сам обєкт, але й чимось відрізнятимуться). Наприклад, проектуючи правильний трикутник, можна отримати той же трикутник, але довільної форми. У разі проектування кола можемо отримати еліпс, параболу або навіть гіперболу. За такого проектування не зберігаються метричні характеристики обєктів (їхні довжина, площа та ін.).

Залежно від розташування центра проекції плоскі геометричні проекції поділяють на два види: паралельні і центральні. Якщо центр проекції є на скінченній відстані від проекційної площини, то проекція - центральна. Якщо ж центр проекції віддалений до нескінченості, то маємо справу з паралельною проекцією.

Ортографічна проекція - проекція, у якій точка перспективи або точка зору розташована в нескінченності, тобто коли проектуючі промені можна розглядати як лінії паралельні між собою і перпендикулярні до картинної площини. Аксонометричною проекцією називається зображення, одержане при паралельному проекціюванні предмета разом з осями прямокутних координат х, у, z до яких він віднесений в просторі, на яку - небудь площину 0П. В залежності від направлення проектуючих променів аксонометричні проекції поділяються на прямокутні і косокутні. Аксонометричні проекції називаються прямокутними, якщо кут між проектуючими променями і площиною 0П рівний 90°. Аксонометричні проекції називаються косокутними, якщо кут між проектуючими променями і площиною 0П менший від прямого кута.

26.Сприйняття тривимірності людиною. Представлення тривимірності обєктів

Іррадіація (лат. irradio - висвітлюю променями) - в оптиці - явище зорового сприйняття людиною тривимірних об'єктів плескатих фігур на контрастному тлі, при якому відбувається оптичний обман зору, який полягає в тому, що предмет спостереження здається іншого розміру, ніж насправді. Описана Германом Гельмгольцем в 1867 році.

Така ілюзія виникає при спостереженні світлих фігур або об'єктів на чорному тлі й навпаки. Ця ілюзія виникає через недосконалість аналізу людським головним мозком інформації, отриманої від органів зору.

Наочний приклад оптичної іррадіації видно на картинці справа. Вдивіться в чорний квадрат на білому тлі й білий квадрат на чорному фоні. Білий квадрат здається більшого розміру, ніж чорний. Це оптична ілюзія. Насправді квадрати однакового розміру. Також, у деяких людей при спостереженні за білим квадратом, може виникнути ілюзія "світіння" квадрата (ніби сторони квадрата захоплюють додаткову площу фону по його периметру).

Оптична іррадіація вивчена недостатьо. Всі висновки та судження вчених побудовані тільки на дослідних даних, одержаних при наукових дослідженнях явища оптичної ілюзії. Однак, через недосконалість сучасних медичних і наукових засобів вивчення, зрозуміти фізіологічну природу оптичної іррадіації наразі неможливо.

Тривимірний опис обєкта (англ. 3D) - представлення обєкта в трьох просторових вимірах. Як правило, ці виміри представлені в вигляді координат X, Y, та Z. Можливо мати дані з ідентичними координатами x та y при відмінній координаті Z. Наприклад, для цифрового представлення океанічних потоків, використовують 3D.

27.Моделювання. Рендеринг

Для одержання тривимірного зображення на площині потрібні наступні кроки:

·Моделювання - створення тривимірної математичної моделі сцени і об'єктів в ній.

·Рендеринг (візуалізація) - побудова проекції відповідно до обраної фізичної моделі.

·Виведення отриманого зображення на пристрій виведення - дисплей або принтер.

Моделювання. Сцена (віртуальний простір моделювання) включає в себе кілька категорій об'єктів:

·Геометрія (побудована за допомогою різних технік модель, наприклад будівля)

·Матеріали (інформація про візуальні властивості моделі, наприклад колір стін і відбиває / заломлююча здатність вікон)

·Джерела світла (налаштування напрямки, потужності, спектра освітлення)

·Віртуальні камери (вибір точки та кута побудови проекції)

·Сили та дії (налаштування динамічних спотворень об'єктів, застосовується в основному в анімації)

·Додаткові ефекти (об'єкти, що імітують атмосферні явища: світло у тумані, хмари, полум'я і пр.)

Завдання тривимірного моделювання - описати ці об'єкти і розмістити їх у сцені з допомогою геометричних перетворень відповідно до вимог до майбутнього зображення.

Рендеринг. На цьому етапі математична (векторна) просторова модель перетворюється на плоску (растрову) картинку. Якщо потрібно створити фільм, то рендериться послідовність таких картинок - кадрів. Як структура даних, зображення на екрані представлено матрицею точок, де кожна точка визначена принаймні трьома числами: інтенсивністю червоного, синього і зеленого кольору. Таким чином рендеринг перетворює тривимірну векторну структуру даних у плоску матрицю піксел ів. Цей крок часто вимагає дуже складних обчислень, особливо коли потрібно створити ілюзію реальності. Найпростіший вид рендеринга - це побудувати контури моделей на екрані комп'ютера за допомогою проекції, як показано вище. Звичайно цього недостатньо і потрібно створити ілюзію матеріалів, з яких виготовлені об'єкти, а також розрахувати спотворення цих об'єктів за рахунок прозорих середовищ (наприклад, рідини в склянці).

Існує декілька технологій візуалізації, часто комбінованих разом. Наприклад:

·Z-буфер (використовується в OpenGL і DirectX 10);

·Сканлайн (scanline) - він же Ray casting ("кидання променя", спрощений алгоритм зворотного трасування променів) - розрахунок кольору кожної точки картинки побудовою променя з точки зору спостерігача через уявне отвір в екрані на місці цього пікселя "в сцену "до перетину з першою поверхнею. Колір пікселя буде таким же, як колір цієї поверхні (іноді з урахуванням освітлення і т. д.);

·Трасування променів (рейтрейсінг, англ. raytracing) - те ж, що і сканлайн, але колір пікселя уточнюється за рахунок побудови додаткових променів (відображених, заломлених і т. д. ) від точки перетину променя погляду. Незважаючи на назву, застосовується тільки зворотний трасування променів (тобто саме від спостерігача до джерела світла), пряма вкрай неефективна і споживає занадто багато ресурсів для отримання якісної картинки;

·Глобальне освітлення (англ. global illumination,radiosity) - розрахунок взаємодії поверхонь і середовищ у видимому спектрі випромінювання за допомогою інтегральних рівнянь.

Грань між алгоритмами трасування променів в наш час[Коли?] практично стерлася. Так, в 3D Studio Max стандартний візуалізатор називається Default scanline renderer, але він вважає не лише внесок дифузного, відбитого та власного (кольори самосвеченія) світла, але і згладжені тіні. З цієї причини, частіше поняття Raycasting відноситься до зворотної трасуванні променів, а Raytracing - до прямої.

Найпопулярнішими системами рендеринга є: PhotoRealistic RenderMan (PRMan),Mental ray, V-Ray, FinalRender, Brazil R / S, BusyRay, Turtle та ін.

Внаслідок великого обсягу однотипних обчислень рендеринг можна розбивати на потоки (распараллелівать). Тому для візуалізації вельми актуальне використання багатопроцесорних систем. Останнім часом активно ведеться розробка систем візуалізації використовують GPU замість CPU, і вже сьогодні їх ефективність для таких обчислень набагато вище. До таких систем відносяться: Refractive Software Octane Render, AAA studio FurryBall, RandomControl ARION (гібридна).

Багато виробників систем візуалізації для CPU також планують ввести підтримку GPU (LuxRender, YafaRay, mental images iray).

Найпередовіші досягнення та ідеї тривимірної графіки (і комп'ютерної графіки загалом) доповідаються і обговорюються на щорічному симпозіумі SIGGRAPH, традиційно проводиться в США.

28.Застосування 3D графіки та її недоліки

Комп'ютерне проектування: швидке вирішення задач проектування інтер'єрів; вбудовування вигаданої сцени у зображення реального світу. Тривимірна графіка звільнює від необхідності створення макета і забезпечує гнучкі можливості синтезу зображення сцени для любої погоди і під любим кутом зору; вбудовування зображення реального об'єкта у тривимірну сцену як складової (віртуальна галерея);

Автоматизоване проектування: синтез зовнішнього вигляду складних деталей, що виготовляються методами штампування токарних та фрезерних операцій, візуальний вигляд автомобілів, літаків, пароплавів, cтворення тривимірних образів деталей та конструкцій, хоча й є складною задачею, але простішою, ніж створення масштабних або повнорозмірних макетів.

Комп'ютерні ігри: найпопулярніша ділянка використання тривимірної графіки. По мірі удосконалення програмних засобів моделювання, зросту продуктивності та збільшення ресурсів пам'яті комп'ютерів віртуальні світи стають більш складними й подібними до реальності.

Комбіновані зйомки: тривимірну графіку застосовують там, де зробити реальні фотографії просто неможливо, або потребує великих витрат (внутрішність працюючого двигуна, науково-фантастичні сюжети, нереальні світи, відеомонтаж, реклама тощо). Практично застосовується у книжковій та журнальній графіці і є популяризацією науки, реклами, художньої творчості.

Комп'ютерна мультиплікація: спрощує роботу розробників у сотні та тисячі разів.

Недоліки тривимірної графіки підвищені вимоги до апаратної частини комп'ютера (об'єм оперативної пам'яті, наявність вільного місця на твердому диску, швидкодія комп'ютера); велика підготовча робота по створенню моделей всіх об'єктів сцени та призначенню їм матеріалів; обмежена свобода у формуванні зображення (потрібно враховувати об'єм об'єктів); жорсткий контроль за взаємним розташуванням відносно базису (об'єкт може втілюватись у інший об'єкт); необхідність додаткових зусиль для надання синтезованому зображенню реалістичносто, часто результати візуалізації виглядають дуже правильно, чітко, що позбавляє сцену життєвості. У складі програм тривимірної графіки міститься набір фільтрів, що дозволяють імітувати глибину різкості зображень, зернистість віртуальної фотоплівки, змазування контуру при русі у момент зйомки.

29.Трикомпонентний колірний простір. Подання кольору у компютері

Людина є трихроматом - сітківка очей має 3 види рецепторів світла, відповідальних за кольоровий зір. Кожен вид колбочок реагує на певний діапазон видимого спектру. Відгук, що викликається в колбочці світлом певного спектру, називається колірним стимулом, при цьому світло з різними спектрами може мати один і той же кольоровій стимул і, таким чином, сприйматися людиною однаково. Це явище називається метамерією - два випромінювання з різними спектрами, але однаковими колірними стимулами, не будуть розрізнятися людиною. Можна визначити колірний простір стимулів як лінійний простір, якщо задати координати x, y, z в якості значень стимулів, відповідних відгуку колб довгохвильового (L), середньохвильового (M) і короткохвильового (S) діапазону оптичного спектру. Початок координат (S, M, L) = (0, 0, 0) представлятиме чорний колір. Білий колір не матиме чіткої позиції в даному визначенні діаграми всіляких кольорів, а буде визначатися, наприклад, через кольорова температуру, певний баланс білого або яким-небудь іншим способом. Повний колірний простір людини має вигляд конуса у формі підкови. Принципово дане подання дозволяє моделювати кольору будь-якої інтенсивності - починаючи з нуля (чорного кольору) до нескінченності. Однак, на практиці, людські рецептори можуть перенасититься або навіть бути пошкоджені випромінюванням з екстремальною інтенсивністю, тому дана модель не застосовна для опису кольору в умовах надзвичайно високих інтенсивностей випромінювань і також не розглядає опис кольору в умовах дуже низьких інтенсивностей (оскільки у людини задіюється інший механізм сприйняття через палички).

Будучи лінійним простором, простір кобльорових стимулів має властивість адитивного змішування - сума двох колірних векторів буде відповідати кольору, рівному отриманому змішанням цих двох кольорів (див. також: Закон Грассмана). Таким чином, можна описувати будь-які кольори (вектора колірного простору) через лінійну комбінацію кольорів, обраних у якості базиса. Такі кольори називають основними (англ. primary colors). Найчастіше в якості основних кольорів вибирають червоний, зелений і синій (модель RGB), проте можливі інші варіанти базису основі кольорів. Вибір червоного, зеленого і синього оптимальний по ряду причин, наприклад, бо при цьому мінімізується кількість точок колірного простору, для представлення яких використовуються негативні координати, що має практичне значення для передання кольору (не можна відтворювати колір випромінюванням з негативною інтенсивністю). Цей факт випливає з того що піки чутливостей L, M і S колб припадають на червоний, зелений і синій частині видимого спектру.

30.Колірні моделі - загальні визначення і терміни

Ко́лірна модель - абстрактна модель опису представлення кольорів у вигляді кортежів (наборів) чисел, зазвичай з трьох або чотирьох значень, званих колірними компонентами або колірними координатами. Разом з методом інтерпретації цих даних (наприклад, визначення умов відтворення та / або перегляду - тобто завдання способу реалізації), безліч кольорів колірної моделі визначає колірний простір.

Також під колірною моделлю необхідно розуміти спосіб відображення колірної гами в дискретному вигляді, для представлення її в обчислювальних, цифрових системах.

Колірні моделі можна класифікувати за їх цільової спрямованості:

1.XYZ - опис сприйняття; LAB | L * a * b * - те ж простір в інших координатах.

2.Аддитивні моделі - рецепти одержання кольору на моніторі (наприклад, RGB).

.Поліграфічні моделі - отримання кольору при використанні різних систем фарб та поліграфічного обладнання (наприклад, CMYK).

.Математичні моделі, корисні для будь-яких способів корекції кольору, але не пов'язані з обладнанням, наприклад HSV.

31.Колірний простір CIE XYZ

CIE XYZ - лінійна 3-компонентна колірна модель, заснована на результатах вимірювання характеристик людського очі. Побудована на основі зорових можливостей "стандартного спостерігача", тобто гіпотетичного глядача, можливості якого були ретельно вивчені і зафіксовані в ході тривалих досліджень людського зору, проведених комітетом CIE ( фр. Commission Internationale de l'Eclairage ).

Як відомо, колірний зір людини обумовлено наявністю трьох видів световоспріімчівих рецепторів на сітківці ока, максимуми спектральної чутливості яких локалізовані в області 420, 534 та 564 нм, [1] що відповідає синього, зеленого і жовтого (хоча в літературі зазвичай пишуть "червоному") квітам. Вони є базовими, всі інші тони сприймаються як їх змішання в певній пропорції. Наприклад, щоб отримати жовтий спектральний колір, зовсім необов'язково відтворювати його точну довжину хвилі 570-590 нм, достатньо створити такий спектр випромінювання, який збуджує рецептори ока подібним чином. Це явище називається метамерією.

Комітет CIE провів безліч експериментів з величезною кількістю людей, пропонуючи їм порівнювати різні кольори, а потім за допомогою сукупних даних цих експериментів побудував так звані функції відповідності кольорів (color-matching functions) і універсальне колірний простір (universal color space), в якому був представлений діапазон видимих ​​квітів, характерний для середньостатистичної людини.

Опції відповідності квітів - це значення кожної первинної складової світла - червоною, зеленою і синій, які повинні бути присутніми, щоб людина з середнім зором міг сприймати всі кольори видимого спектру. Цим трьом первинним складовим були поставлені у відповідність координати X, Y і Z.

Основна властивість, властиве цій системі - позитивна визначеність - будь-який фізично відчутний колір представляється в системі XYZ тільки позитивними величинами. З іншого боку, не всі точки в просторі XYZ відповідають реальні кольори в силу неортогональних функцій відповідності кольорів.

Говорячи про "еталонних" відтінках, часто говорять тільки про пару x, y, вважаючи z = 1-xy.

Говорячи про "яскравості" кольору (наприклад, для перекладу зображення в чорно-біле), часто мають на увазі величину Y.

32.Особливості кольорового зору. Основні поняття кольору

Будучи трихроматами, людина має три типи світлочутливих рецепторів або, іншими словами, зір людини Трикомпонентний. Кожен тип детекторів (колб) має розрізняється чутливість до різних довжинах хвиль спектра, що описується функцією спектральної чутливості (яка безпосередньо визначається видом конкретних молекул фотопсінів, використовуваних даним типом колб). Можна сказати, що око, як детектор, видає три види сигналу (нервовий імпульс | нервові імпульси). З математичної точки зору, із спектру (описуваного безконечномірним вектором) шляхом множення на функції спектральної чутливості колбочок виходить трикомпонентний вектор, що описує детектується оком колір. У колориметрії дані функції прийнято називати функціями кольорової відповідності (англ. color matching functions).

Для середньостатистичної людини, що має нормальне кольоровий зір, зелений буде сприйматися яскравіше синього. Мабуть, це обумовлено еволюційними причинами розвитку зорової системи - в спектрі Сонця більшого всього "зеленого" кольору. У той же час, хоча чистий синій колір сприймається як дуже неяскравий (якщо розглядати напис синього кольору з великої відстані, то його колір буде важко відрізнити від чорного), в суміші з зеленим або червоним сприйнята яскравість значно підвищується.

При певних формах дальтонізму, зелений колір може сприйматися еквівалентно-яскравим синьому, а червоний як дуже темний, або взагалі як нерозрізнений. Люди з діхроміей - порушенням сприйняття червоного, наприклад, не здатні бачити червоний сигнал світлофора при яскравому сонячному денному світлі. При дейтеранопія - порушення сприйняття зеленого, в нічних умовах зелений сигнал світлофора стає не відрізняємим від світла вуличних ліхтарів.

33.Колірна модель RGB

RGB (скорочено від англ. Red, Green, Blue - червоний, зелений, синій) - адитивна колірна модель, що описує спосіб синтезу кольору, за якою червоне, зелене та синє світло накладаються разом, змішуючись у різноманітні кольори. Широко застосовується в техніці, що відтворює зображення за допомогою випромінення світла.

У даній моделі колір кодуєтся градаціями складових каналів (Red, Green, Blue). Тому за збільшення величини градації котрогось каналу - зростає його інтенсивність під час синтезу.

Кількість градацій кожного каналу залежить від бітового значення RGB. Зазвичай використовують 24-х бітну модель, у котрій визначаєтся по 8 біт на кожен канал, і тому кількість градацій дорівнює 255, що дозволяє закодувати 2553=16.5 млн кольорів.

Колірна модель RGB призначена сприймати, представляти та відображати зображення в електронних системах, таких як телебачення та комп'ютери, хоча її також застосовували у традиційній фотографії. Вже до електронного віку, модель RGB мала за собою серйозну теорію, засновану на сприйнятті кольорів людиною.- апаратно-залежний простір кольорів

Типово приладами із RGB-входом є кольоровий телевізор і відеокамера, сканер і цифровий фотоапарат.

Переваги: апаратна близкість із монітором, сканером, проектором, іншими пристроями; велика кольорова гамма, близька до можливостей людського зору; доступність багатьох функцій обробки зображення (фільтрів) у програмах растрової графіки; невеликий (порівняно до моделі CMYK) обсяг, проте ширший спектр кольорів. Недоліки: з береження імовірності помилки відображення кольорів на екрані монітора - невідповідно до кольорів, отриманих у результаті кольоропроби.

34.Колірна модель CMY. Колірна модель CMYK

Коли необхідно роздрукувати створене на екрані комп'ютера зображення на допомогу приходить субтрактивна система кольору. Прикладом такої колірної моделі є CMY, назва якої відповідає першим буквам трьох основних кольорів: блакитного (Cyan), пурпурного (Magenta), і жовтого (Yellow). Змішавши три основних кольори передбачається одержання чорного кольору, але чистий чорний не виходить, тому у сучасній поліграфії використовують чотирикольоровий друк з чорним кольором - чому буде відповідати колірна модель СМУК, black - чорний (у назві К за останньою літерою). Простір моделі CMY аналогічно простору моделі RGB, але система координат перевернута: 0,0,0 - буде відповідати білому кольору, а 1,1,1 - чорному. У результаті змішування трьох рівних компонентів отримаємо сірий колір.

35.Колірна модель Lab

Модель була створена в 1976 році Міжнародною комісією з освітленості. Це успішна спроба створення апаратно-незалежної моделі кольору. Модель заснована на сприйнятті кольору людським оком. Будь-який колір визначається яскравістю й двома хроматичними компонентами параметрами а й в, що змінюються в різних діапазонах. Перший від зеленого до червоного, другий - від синього до жовтого (рис. 5.6). Яскравість моделі незалежна від спектральних кольорів. Це робить модель зручною для регулювання контрасту, різкості й ін. тонових характеристик зображення. Наприклад, при редагуванні фотографії, можна змінювати яскравісний канал як при роботі з чорно-білою фотографією незалежно від кольору.

Модель Lab є триканальною. Її кольорове охоплення надзвичайно широке і наближене до кольорового охоплення людського ока. Кольорова гама включає кольорові простори всіх інших моделей, використовується в поліграфії. Модель не залежнить від перегляду на моніторі чи при друкуванні. Її також можна використовувати як модель-посередника при будь-якому конвертуванні з моделі в модель.

36.Колірна модель HSB (HSV)

В основу перцепційних моделей закладене роздільне визначення яскравості й кольоровості. Загальним для всіх моделей є те, що колір задається не у вигляді суміші трьох основних кольорів, а визначається шляхом указівки двох компонентів: кольоровості (насиченості, кольорового тону) і яскравості. Модель HSB (Hue - колірний тон, Saturation - насиченість, Brightness - яскравість) чи її аналог HSL представлені в більшості сучасних графічних пакетів. З усіх використовуваних у даний час моделей ця модель найбільш точно відповідає способу сприйняття кольорів людським оком.

Спектральні кольори чи кольорові тони (Hue), що визначаються довжиною світлової хвилі відбиті від непрозорого об'єкта чи які пройшли через прозорий об'єкт, характеризуються положенням на кольоровому колі і визначаються величиною кута в діапазоні від 0 до 360 º. Ці кольори мають максимальну насиченість (чистоту).

Простір, обумовлений моделлю, можна представити у вигляді шестигранного конуса. Верхня частина конуса відповідає значенню В=1 і кольори виражені з максимальною інтенсивністю. Додаткові кольори розташовані один проти одного, тобто відрізняються на кут Н=180º. Цей кут відраховується від вертикальної осі, причому початок відліку збігається з червоним кольором. Значення S змінюється в діапазоні від 0 на осьовій лінії (вісь В) до 1 на трикутних бічних гранях конуса. Висота конуса складає 1 по координаті В, а вершина конуса може на початку координат де знаходиться чорний колір (В=0). Крапка з координатами В=1, S=0 відповідає білому кольору. Наприклад, чистому червоному кольору відповідають координати Н=0, S=1, В=1.

Колір зі зменшеною насиченістю стає пастельним, бляклим, розмитим, тому змінювати насиченість - це по суті додавання білого кольору.

Зменшення яскравості означає його зачорніння чи додавання чорного кольору.

Будь-який колір виходить зі спектрального шляхом додавання чорного чи білого. Ця модель набагато ближче до традиційного розуміння роботи картографа з кольором. Необхідно спочатку визначити колірний тон, потім насиченість і яскравість.

Недолік цієї моделі є необхідність перетворення її в модель RGB для відображення на екрані монітора чи в іншу модель для одержання поліграфічного відбитка.

37.Колірна модель HSL

HSL (скорочено від англ. Hue, Saturation, Lightness) - колірна модель, з якою часто працюють компютерні художники, яка є найбільш близькою до людського ока. Будь-який колір у цій моделі визначається: кольоровим тоном (англ. hue), тобто кольором - синім, червоним, жовтим тощо; насиченістю (англ. saturation), або інтенсивністю, тобто частиною чистого кольору, без домішки чорної та білої фарб; яскравістю (англ. lightness), тобто частиною доданої білої фарби.

Практично, те саме, що й HSB (від англ. Hue, Saturation, Brightness). Це аналог попередньої моделі HSB, вона виходить у результаті модифікації HSB моделі: білий колір витягається нагору з площини В=1, щоб утворити верхній шестигранний конус.

38.Галузі використання розповсюджених колірних моделей

Кольоровий друк все частіше використовується як у корпоративному середовищі, так і в малих підприємствах та домашніх офісах. Поява недорогих кольорових струминних принтерів, розрахованих на масовий ринок, відкриває перед величезною кількістю користувачів нові перспективи та, водночас, нові проблеми. До звичайних споживачів зараз не ставляться вимоги наявності вузько спеціальних знань. З одного боку, це стосується суто технічних максимально спрощених питань, з іншого - стосується роботи у колірному просторі, і, на жаль, у більшості випадків призводить до негативних результатів. Цьому є багато прикладів із сучасної поліграфічної продукції: зовнішньої реклами, сувенірної продукції, поштових листівок, ділової графіки та презентаційних матеріалів.

Основна сфера застосування колірної моделі CMYK - повноколірний друк, оскільки у разі її використання за допомогою чотирьох фарб можна отримати на папері повноколірне зображення. Це стає можливим завдяки властивості людського ока "усереднювати" колір маленьких і близько розташованих об'єктів. Тому якщо, наприклад, дуже близько або з накладанням нанести на папір пурпурні та жовті крапки, око сприйматиме їх як область червоного кольору. Друкуючи у такий спосіб крапки чотирьох базових кольорів, можна отримати більшість існуючих кольорів. Новітня тенденція у настільному друкуванні - використання додаткових картриджів Light Cyan і Light Magenta. Це дозволяє отримати значно більшу кількість відтінків. Таким чином, колірних каналів 6 та позначаються вони CMYKLcLm. Зявилась і нова 8-колірна система друку пігментними чорнилами Ultra Chrome Hi-Gloss. Їх світлостійкість 100 років, що значно перевершує аналогічний фотодрук. Колірна модель розширена за рахунок нових фарбників - синього та червоного. Чорний колір тепер може бути стандартним (для глянсових паперів) та матовим чорним (для матових паперів). Кожна частинка пігменту в чорнилах міститься у полімерній оболонці. При попаданні на поверхню паперу полімер скріплює частинки пігменту між собою та папером, створюючи рівний кольоровий шар.

Перцептивна Модель HSB вільна від цих обох недоліків і більш відповідає людському зоровому сприйняттю. Будь-який колір тут утворюється із спектрального з додаванням білого, сірого і чорного за основними характеристиками кольору - колірним тоном, тобто спектральним кольором, насиченістю та яскравістю (світлістю), яка визначає ступінь затемнення чорним. Модель HSB, як і RGB - триканальна. Вона не залежить від обладнання, але в подальшому у процесі роботи кольори все одно перетворюють на модель RGB для показу на екрані монітора або на модель CMYK - для друку на принтері.

39.Колірні кола

Колірні кола - це зручна модель, яка описує взаємини основних колірних координат в наочній графічній формі. Кожен користувач, що систематично працює з кольором, повинен ясно представляти основні правила поводження з цією моделлю. Вона дозволяє вирішити багато завдань колірного синтезу, її часто використовують як навігатор, що дозволяє упевнено орієнтуватися в колірному просторі і визначати напрям пошуку відтінків в будь-якій колірній моделі.

Розглянемо пристрій колірного круга. У нім на рівній відстані один від одного розміщені аддитивні і субтрактівниє кольори. Пари квітів, розташовані під кутом 180 градусів, називаються компліментарними або додатковими. Такими є зелений і пурпурний, синій і жовтий, блакитний і червоний. Цю назву підкреслює не тільки розташування в крузі, але і суть фізичних процесів. Блакитний колір протилежний червоному, тому що блакитні фарбники поглинають червоний колір і відображають синій і зелений. Блакитний колір - це відсутність червоного.

У різних джерелах приводяться відмінні зображення колірного круга. Ці відмінності не мають принципового значення і не впливають на прогностичні властивості моделі. При необхідності круг можна відновити по наступних простих правилах. Представимо координати систем RGB і CMY крапками на колі, хай кольори однієї моделі отстоят один від одного на 120 градусів. Для завершення побудови досить розташувати кольори R (червоний) і З (блакитний) на одній діагоналі, а решту всіх координат упорядкувати по вартовий або проти годинникової стрілки. Приведемо основні положення колірного синтезу по круговій моделі:

·Додаткові кольори (діаметрально протилежні на колірному крузі) є в деякому розумінні взаємовиключними. Це твердження можна виразити у вигляді наступних залежностей: 100% Cyan = 0 Red, 100% Magenta = 0 Green, 100 % Yellow = 0 Blue.

·Додавання будь-якої фарби колірного круга компенсує додаткову фарбу, як би розбавляє її в результуючому кольорі. Наприклад, щоб змінити колірне співвідношення у бік зелених тонів, слід знизити зміст пурпурного кольору, який є додатковим до зеленого. Підвищення змісту компонентів RGB спричиняє за собою зниження концентрації параметрів CMY і навпаки.

·Кожен субтрактівний (аддитивний) колір знаходиться між двома аддитивними (субтрактівнимі). Складання будь-яких двох квітів RGB дає колір CMY, лежачий між ними. Справедливо і зворотне твердження. Наприклад, змішуючи зелений і синій, отримаємо блакитний, а суміш жовтого і пурпурного утворює червоний. Перерахуємо всі можливі співвідношення такого вигляду: Red + Green = =Yellow, Blue + Green = Cyan, Red + Blue = Magenta, Cyan + Magenta = Blue, Cyan + Yellow = Green, Magenta + Yellow = Red.

·Освітлення або затемнення кольору граничної насиченості спричиняє за собою зниження його насиченості.

40.Проектування за допомогою ЕОМ

Сучасні ЕОМ дозволяють розв'язувати логічні задачі (оптимального управління, розпізнавання зразків, постановки діагнозу і т.д.). Майбутній розвиток техніки пов'язаний з автоматизованим виробництвом, заснованим на широкому використанні ЕОМ.

Автоматизоване проектування являє собою оптимальне проектування шляхом синтезу математичних моделей (рис.3.1). Оптимальне проектування має на увазі пошук найкращого в певному значенні варіанта проекту. Внаслідок автоматизованого проектування створюється ескізний проект виробу, що містить його основні параметри, характеристики, скелетну схему конструкції, математичну модель виробу.

Автоматизоване конструювання здійснює оптимальний синтез конструктивних елементів за допомогою ЕОМ. При конструюванні за основу приймають скелетну схему конструкції, отриману на етапі автоматизованого проектування. Схему доповнюють конструктивною і технологічною розробкою окремих елементів (з'єднувальних і перехідних елементів, ущільнень), визначають розміри, допуски, посадки і т.д.

З автоматизованого конструювання випускається технічна документація, необхідна для технологічної підготовки виробництва. Вона містить креслення, які отримують на креслярських автоматах за розробленими програмами, і технічні умови (умови збирання, контролю). У виробництво передається "машинний образ" конструкції у вигляді пакета програм, що містить необхідну інформацію для виготовлення виробу.

Автоматизована технологія являє собою оптимальну технологію, що здійснюється за допомогою ЕОМ. На цьому етапі розробляють оптимальний технологічний процес (вибирають обладнання, інструмент, оснащення, режими обробки тощо). Створюють програму для верстатів, інформаційних і керуючих систем виробництва.

Література

1.Антонович Є. А., Василишин Я. В., Шпільчак В. А. Російсько-український словник-довідник з інженерної графіки, дизайну та архітектури: Навч. посібник. - Львів: Світ, 2001. - 240 с.

2.Блінова Т.О., Порєв В.М. Компютерна графіка / За ред. В.М. Горєва. - К.: Видавництво "Юніор", 2004. - 456с.

3.Збірник практичних завдань з основ інформатики. Методичні рекомендації. - Черкаси, 2005. - 77с.

4.Основи комп'ютерної графіки: [навч. посіб.] / В.С. Березовський, В.О. Потієнко, І.О. Завадський; за заг. ред. А.М. Гуржія. - К. : BHV, 2009. - 400 с.

5.Шишкін О. В., Боресков А. В. Комп'ютерна графіка. М.: Диалог-МИФИ, 1995. - 288 с.

Похожие работы на - Основи інформатики



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
