Информационные технологии в телекоммуникациях

Наим. смежной системы

Пред. способ взаим.

Прик. Прот. взаим.

Регламент взаимодействия

Инф. система управления

Использование GPRS

Протокол TCP\IP

Дается ссылка на детальный регламент взаимодействия (обычно отдельный документ или приложение к техническому проекту)

Инф.о-справочная система

Файлы ОС определенного формата

FTP

Дается ссылка на детальный регламент взаимодействия (обычно отдельный документ или приложение к техническому проекту)

Требование

Метод реализации

Взаимодействие со смежными системами

Реализуется за счет наличия GPRS связи. Планируется использование промежуточных баз данных; интеграция «точка - точка» (point-to-point); интерактивная загрузка информации из файлов определенного формата.

Диагностирование системы

Реализуется путем определения перечня работ по диагностированию подсистем.

Сохранение работоспособности системы в различных вероятных условиях

Реализуется путем разработки процедур резервного копирования, подготовки персонала, использования современных методов разработки и проверенных на практике стандартных программных средств. На объекте автоматизации обязательно ведение журналов инцидентов в электронной форме, а также графиков и журналов пров. ППР, в соответствии с утвержденными для каждого объекта ХД мероп. по поддержанию его работ..

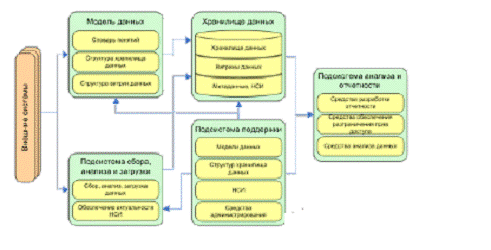

Подсистема

Функция

Метод реализации

Под. сбора, обработки и загрузки данных <#"722127.files/image003.gif">

Рис.

Рис.

4.Среда передачи данных - GPRS

англ. General Packet Radio Service - «пакетная радиосвязь общего пользования») - надстройка над технологией мобильной связи GSM, осуществляющая пакетную передачу данных. GPRS позволяет пользователю сети сотовой связи производить обмен данными с другими устройствами в сети GSM и с внешними сетями, в том числе Интернет. GPRS предполагает тарификацию по объёму переданной/полученной информации, а не по времени, проведённому онлайн.

Служба передачи данных GPRS надстраивается над существующей сетью GSM. На структурном уровне систему GPRS можно разделить на две части: подсистему базовых станций (BSS) и опорную сеть GPRS (GPRS Core Network).

В BSS входят все базовые станции и контроллеры, которые поддерживают пакетную передачу данных. Для этого BSC (Base Station Controller) дополняется блоком управления пакетами - PCU (Packet Controller Unit), а BTS (Base Tranceiver Station) - кодирующим устройством GSM в форматы, используемые протоколами TCP/IP.

Шлюзы с внешними сетями (Internet, intranet, X.25) называют GGSN (Gateway GPRS Support Node). Обмен информацией между SGSN и GGSN происходит на основе IP-протоколов.

Также в состав GPRS Core входят DNS (Domain Name System) и Charging Gateway (шлюз для связи с системой тарификации).

При использовании GPRS информация собирается в пакеты и передаётся через неиспользуемые в данный момент голосовые каналы. Такая технология предполагает более эффективное использование ресурсов сети GSM. При этом, что именно является приоритетом передачи - голосовой трафик или передача данных - выбирается оператором связи. Федеральная тройка в России использует безусловный приоритет голосового трафика перед данными, поэтому скорость передачи зависит не только от возможностей оборудования, но и от загрузки сети. Возможность использования сразу нескольких каналов обеспечивает достаточно высокие скорости передачи данных, теоретический максимум при всех занятых таймслотах TDMA составляет 171,2 кбит/c. Существуют различные классы GPRS, различающиеся скоростью передачи данных и возможностью совмещения передачи данных с одновременным голосовым вызовом.

Передача данных разделяется по направлениям «вниз» (downlink; DL) - от сети к абоненту, и «вверх» (uplink, UL) - от абонента к сети. Мобильные терминалы разделяются на классы по количеству одновременно используемых таймслотов для передачи и приёма данных. Современные телефоны (июнь 2006) поддерживают до 4-х таймслотов одновременно для приёма по линии «вниз» (то есть могут принимать 85 кбит/с по кодовой схеме CS-4), и до 2-х для передачи по линии «вверх» (class 10 или 4+2 всего 5). Новейшие телефоны (февраль 2009) поддерживают class 12 (или 4+4, всего 5).

Абоненту, подключенному к GPRS, предоставляется виртуальный канал, который на время передачи пакета становится реальным, а в остальное время используется для передачи пакетов других пользователей. Поскольку один канал могут использовать несколько абонентов, возможно возникновение очереди на передачу пакетов, и, как следствие, задержка связи. Например, современная версия программного обеспечения контроллеров базовых станций допускает одновременное использование одного таймслота шестнадцатью абонентами в разное время и до 5 (из 8) таймслотов на частоте, итого - до 80 абонентов, пользующихся GPRS на одном канале связи (средняя максимальная скорость при этом 21,4*5/80 = 1,3 кбит/с на абонента). Другой крайний случай - пакетирование таймслотов в один непрерывный с вытеснением голосовых абонентов на другие частоты (при наличии таковых и с учётом приоритета). При этом телефон, работающий в режиме GPRS, принимает все пакеты на одной частоте и не тратит времени на переключения. В этом случае скорость передачи данных достигает максимально возможной, как и описано выше, 4+2 таймслота (class 10) или 4+4 (class 12).

Технология GPRS использует GMSK-модуляцию. В зависимости от качества радиосигнала, данные, пересылаемые по радиоэфиру, кодируются по одной из 4-х кодовых схем (CS1-CS4). Каждая кодовая схема характеризуется избыточностью кодирования и помехоустойчивостью, и выбирается автоматически в зависимости от качества радиосигнала. По той же схеме и используя то же самое оборудование, работает и технология EDGE. Но внутри таймслота EDGE используется другая, более плотная, упаковка информации (модуляция 8PSK).по принципу работы аналогична Интернету: данные разбиваются на пакеты и отправляются получателю (необязательно одним и тем же маршрутом), где происходит их сборка. При установлении сессии каждому устройству присваивается уникальный адрес, что по сути превращает его в сервер. Протокол GPRS прозрачен для TCP/IP, поэтому интеграция GPRS с Интернетом незаметна конечному пользователю. Пакеты могут иметь формат IP или X.25, при этом не имеет значения, какие протоколы используются поверх IP, поэтому есть возможность использования любых стандартных протоколов транспортного и прикладного уровней, применяемых в Интернете (TCP, UDP, HTTP, HTTPS, SSL, POP3, XMPP и др.). Также при использовании GPRS мобильный телефон выступает как клиент внешней сети, и ему присваивается IP-адрес (постоянный или динамический).

Применение:

Мобильный доступ в Интернет с приемлемой скоростью передачи данных, быстрым соединением и тарификацией по количеству переданных/полученных данных.

Мобильный и безопасный доступ сотрудников к корпоративным сетям, удалённым базам данных, почтовым и информационным серверам предприятий.

Телеметрия. Устройство может оставаться в подключённом состоянии, не занимая при этом отдельный канал. Такая услуга востребована службами охраны (сигнализация), банками и платёжными системами (установка банкоматов, терминалов оплаты услуг), в промышленности (датчики и счётчики различного рода, например по ходу нефте- и газопроводов).

Спутниковый мониторинг транспорта

5. Программное обеспечение SCADA Fix

Фирма Intellution основана в 1980 г. Она занимает заметное место на рынке SCADA-систем всех развитых стран. С 1984 года Intellution выпускает SCADA-системы с общим названием FIX (Fully Integrated Control System). Сначала выпускались пакеты под DOS, затем для различных версий Windows. Сейчас продолжают развиваться только 32-разрядные пакеты, работающие на платформах Windows 95/98/NT/2000/XP. В настоящее время под управлением пакетов FIX в мире работает свыше 150 000 компьютеров практически во всех отраслях промышленности, включая ядерные электростанции и нефтепроводы.

Вся группа 32-разрядных продуктов разделена на два семейства: семейство FIX и семейство iFIX. Оба семейства содержат ряд функционально аналогичных пакетов:пакет FIX (iFIX);VisualBatch (iBatch) - программное обеспечение, предназначенное для автоматизации периодических серийных процессов;WEB Server (iWeb Server) - Internet-пакет для дистанционного наблюдения в реальном времени за контролируемым технологическим процессом;Broadcast Network (iWebCast) - Internet-пакет для автоматической пересылки данный на настольный компьютер;Paradym-31 (iLogic) - программный пакет для управления контроллерами на основе персональных компьютеров.

Кроме перечисленных в семействе FIX имеется пакет:

^ FIX PlantTV - универсальное средство просмотра данных, осуществляющее доступ к поступающей в реальном масштабе времени информации от разнообразных источников: архивных файлов, DDE-серверов, записанного и прямого видеоизображения, от реляционных баз данных и т.д.

А в семействе iFIX: - исторический архив предприятия; - web-клиент, предназначенный для представления и анализа данных iHistorian; - ПО для поддержки многосеансовой и многопользовательской терминальной работы с iFIX на платформе Windows 2000/XP. Работа клиента в терминальном режиме осуществляется через web-броузер и практически ничем не отличается от работы обычного клиента, при этом не требуется установки дополнительного ПО на клиентский компьютер;- объект ActiveX для доступа к реляционным БД по протоколу OLEDB (начиная с версии 2.5 включен в состав iFIX; - программное обеспечение для выявления и минимизации простоев оборудования;- средство создания человеко-машинного интерфейса на платформе Windows СЕ.

Главное отличие между этими родственными семействами заключается в том, что FIX состоит из отдельный 32-разрядных приложений, обменивающихся между собой по внутренним интерфейсам, а iFIX построен на современной компонентно-объектной архитектуре. В iFIX реализован улучшенный интерфейс среды разработки, поддерживается объектная модель графических форм и многое другое, благодаря чему значительно повышены возможности контроля и отображения процессов.

Узлы разных семейств могут совместно использоваться в сети.

Пакет FIX состоит из двух типов узлов - узлов-серверов и узлов чистых клиентов. Серверы FIX (называющиеся SCADA или HMI) поддерживают связь с контроллерами и ведут базу данных реального времени. Клиенты (называются View Client) отображают экранные формы и реализуют диалог АРМ.

Серверы и клиенты могут иметь модификацию Development (Разработка) или Runtime (Исполнение). Модификация Development позволяет разрабатывать проект, в том числе в "горячем" режиме (без отключения SCADA-системы), и исполнять его. Модификация Runtime поддерживает только среду исполнения.пакет iFIX состоит их следующих типов узлов: "слепых" серверов, т.е. серверов без функций АРМ (без поддержки экранных форм), серверов (SCADA-серверы), клиентов (i-Client) и узлов HMI Pak, соединяющих функции серверов и клиентов. SCADA-серверы iFIX имеют модификацию только Runtime, а узлы i-Client и HMI Pak могут быть типа Development или Runtime.

Особенность архитектуры пакетов FIX и iFIX состоит в том, что база данных реального времени является истинно распределенной. В отличие от псевдораспределенной базы данных, когда клиент фактически связывается с сосредоточенной локальной базой данных, копируемой с удаленных серверов на машину клиента, в архитектуре FIX узлы-клиенты не ведут локальных копий баз данных. Они получают только сообщения, тревоги и отображаемую в экранных формах информацию в соответствии со своей конфигурацией. Такая архитектура не накладывает ограничений на соединение серверов и клиентов, снижает нагрузку на сеть, облегчает масштабирование системы и повышает ее надежность.

Разработка проекта включает следующие основные этапы: настройка драйверов на обмен данными с контроллерами, построение базы данных, создание экранных форм, разработка стратегий генерации тревог и ограничения доступа. Практически все эти этапы можно реализовать без программирования, а лишь путем конфигурирования приложений. Только для нестандартных функций в экранных формах и для организации обработки событий может потребоваться написание сравнительно несложных скриптов.

Проекты в FIX и iFIX отличаются друг от друга. Пакет iFIX в отличие FIX имеет новые возможности визуализации на узле-клиенте:

новый дизайн среды разработки Intellution WorkSpace с деревом проекта, иерархией экранных объектов, настраиваемыми панелями инструментов и другими возможностями;

каждый элемент экранной формы iFIX - это объект со свойствами, методами и событиями, к которым есть доступ как на этапе конфигурирования, так и на этапе выполнения;является ActiveX-контейнером, причем с безопасным внедрением (это означает, что сбой внедренного ActiveX-элемента не приведет к останову системы в целом);может являться ОРС-клиентом и получать информацию не только от своей базы данных, но и от любого ОРС-сервера;

одно из важнейших отличий состоит в том, что язык скриптов в экранных формах iFIX - это стандартный язык Visual Basic for Applicftions (VBA). С помощью VBA можно реализовать любые анимационные эффекты.

Кроме того, в iFIX есть новая подсистема Sheduler (Планировщик), который по времени или по событиям может запускать программы на VBA.

Для разработчика проект на iFIX по сравнению с проектом на FIX означает большую «прозрачность» экранных форм, благодаря применению дерева проектов и стандартному языку VBA; большую гибкость и мощность анимации и др.

Для регистрации событий в SCADA-пакетах Intellution применяются два вида понятий - тревоги и сообщения. Сообщения (message) содержат некритическую информацию, которая не требует вмешательства операторов. Тревога (alarm) - это сообщение о потенциально опасных изменениях в процессе, которое требует реакции оператора. Наиболее универсальным средством отображения тревог на экране оператора является специальный объект - «Сводка тревог». Он позволяет просматривать и квитировать тревоги, отображать их приоритет цветом и др.

Тревоги и сообщения рассылаются адресатам тревог, к которым относятся, например, принтеры, файлы, объекты сводки тревог и др. В iFIX по сравнению с FIX есть дополнительный адресат тревог - реляционная база данных, куда тревоги передаются посредством ODBC-драйвера.

Система тревог имеет следующие характеристики. К стандартным тревогам аналоговых блоков относятся 6 типов тревог: тревоги верхняя и нижняя предупредительные, верхняя и нижняя критические, по скорости изменения и по отклонению от заданного значения. Дискретные блоки могут быть настроены на подачу тревог в случае изменения значения (с 0 на 1 и/или наоборот). Кроме того, при потере связи с объектом возникает соответствующая тревога.

Пакет iFIX, безусловно, является наиболее современным продуктом Intellution, в котором претворились в жизнь последние разработки и на котором сосредоточены основные усилия.

С другой стороны, для iFIX требуется достаточно мощный компьютер. Последняя версия iFIX 2.1 предполагает Pentium 300 с оперативной памятью 96 Мб.

В данной работе была рассмотрена разработка телекоммуникационной системы АСУТП системы передачи видеосигнала по симметричной линнии связи. Как любая автоматизированная система ТКС система требуется в постоянной модернизации управления технологическим процессом. Наличие подобных систем позволяет с высокой точностью задавать различные параметры и поддерживать их в заданных интервалах. В последние вопрос безопасности авиаперевозок занимает лидирующие место. И это не удивительно. Высокая вероятность ошибок и сложность алгоритмизации процесса требует колоссального труда. Автоматизация технологических процессов - это, прежде всего, экономия денежных средств за счет оптимизации расхода сырья и энергоресурсов. Высокая производительность, минимизация брака, увеличение КПД производства, улучшение качества продукции, вот ряд преимуществ АСУ ТП.

Литература

1. <http://rudocs.exdat.com/docs/index-43660.html>.

. <http://www.aquaauto.orc.ru/program.html>.

. <http://www.prjexpforguildofwow.ru/patterns/pattern_tech_task.php>.

. <http://www.insapovkjustic.ru/gost_34-602-89.html>.

.http://www.rugostpvpornoob.com/index.php?option=com_content&task=view&id=96&Itemid=53.
