Введение

В ходе учебной практики, студент должен получить и освоить следующие навыки: инженерные изыскания для подготовки проектной документации и построение топографических планов; построение цифровых моделей местности; технологии почвенных мониторинговых изысканий; оформление планов земельных участков. После прохождения практики, успешно подготовить отчет о проделанной работе, закрепить и освоить полученные знания.

Геодезическое обоснование для изысканий и перенесения проекта в натуру

Геодезическое обоснование.

Геодезическое обоснование, обеспечивающее сбойки подземных выработок, создается на поверхности, а рабочее обоснование, на основе которого производят разбивки сооружения, строится под землей. Таким образом, геодезические измерения на поверхности и под землей выполняются на различных высотах над уровнем моря.

Геодезическим обоснованием топографических съемок, выполняемых для гидромелиоративного строительства, являются пункты государственных геодезических сетей всех классов, сетей сгущения 1 и 2 разрядов, пункты съемочной опоры и нивелирные сети всех классов и разрядов.

Основным плановым геодезическим обоснованием для перенесения в натуру запроектированной трассы тоннеля и всех сооружений служит тоннельная триангуляция или трилатерация.

Имеем геодезическое обоснование и на его основе выполняем сбор информации на местности, которая в любой момент может быть дополнена.

Принято плановое геодезическое обоснование городской территории по точности определения координат пунктов рассчитывать, исходя из требований масштаба 1: 500, а густоту пунктов обоснования на масштаб предстоящих съемок отдельных участков городской территории. Проектирование и строительство городов, а также реконструкция существующих невозможны без выполнения специальных видов геодезических работ. Точность создаваемого планового геодезического обоснования должна обеспечить графическую точность этого масштаба.

В качестве геодезического обоснования съемки применяют аналитические сети, микротриангуляцию и теодолитные ходы.

Длины теодолитных ходов между пунктами геодезического обоснования не должны превышать во всех случаях для одиночных ходов 800 м на застроенных и 1200 м на незастроенных территориях.

Большое внимание удалено различным методам ориентирования подземного геодезического обоснования, применению гиротеодолитов. Разобраны вопросы построения планового и высотного подземного геодезического обоснования. Приведены краткие сведения о геодезических разбивочных работах в подземных выработках.

Если в районе предстоящей разбивки красной линии геодезического обоснования нет или имеющиеся в натуре пункты не могут обеспечить вынос красной линии, составляется проект сгущения Существующей геодезической опоры. При этом в зависимости от требуемой точности положение полигонометрических ходов может быть заменено проложением теодолитных ходов.

Одновременно с плановой геодезической сетью составляют проект высотного геодезического обоснования.

При значительных размерах монтажной площадки в качестве планового геодезического обоснования применяют так называемую монтажную сетку, представляющую собой систему квадратов или прямоугольников. Длину сторон такой сетки устанавливают в зависимости от назначения сооружения и насыщенности его технологическим оборудованием.

Топографо-геодезические работы и построение топографического и кадастрового (межевого) плана

Создание и развитие планово-высотных городских и специальных геодезических сетей.

На территории города работа выполняется при восстановлении утраченных или переносе знаков городских геодезических сетей из зоны нового строительства или в процессе реконструкции зданий и сооружений. Геодезические сети специального назначения создаются на территории промышленных зон и, например, для наблюдений, за деформациями оснований зданий и сооружений.

Выполнение комплекса работ подразумевает:

• получение разрешения (при необходимости),

• изучение материалов ранее выполненных работ,

• выбор и согласование места закладки знаков,

• полевые работы по закладке знаков (закладка, определение координат и высот),

• камеральная обработка (вычисление, контроль, составление каталогов координат, ведомостей с оценкой точности результатов),

• полевой контроль и приемка выполненных работ,

• составление технического отчета,

• сдача знаков в фонд (регистрация выполненных работ) и на сохранность.

Выполнение комплекса работ по созданию и развитию сетей производится при помощи спутниковой аппаратуры GPS Topcon Legacy-HGD и специальных программных средств обработки.

Топографические съемки масштабов 1:500 - 1:10000.

Топографические съемки масштабов 1:500 - 1:10000 выполняются для создания инженерно-топографических планов при изысканиях для разработки градостроительной, проектной и пред проектной документации для строительства, при создании и ведении генеральных планов и решения кадастровых задач.

Выполнение комплекса работ по топографической съемке подразумевает:

• получение разрешения,

• изучение материалов ранее выполненных работ,

• создание планово-высотных съемочных геодезических сетей,

• топографическая съемка (включая съемку подземных и надземных сооружений),

• камеральная обработка полевых работ (вычисление, контроль, составление каталогов координат, ведомостей с оценкой точности результатов),

• составление (обновление) топографического плана,

• полевой контроль и приемка выполненных работ,

• составление технического отчета/пояснительной записки (при необходимости),

• сдача топографического плана в фонд (нанесение съемки на дежурный план) и выдача заказчику в графическом и цифровом виде.

В городских условиях топографическая съемка, как правило, проводится инструментально с использованием электронных тахеометров фирм SOKKIA, Trimble, УОМЗ (8 приборов). На незастроенной части съемка выполняется, в том числе спутниковыми приемниками Topcon в кинематическом режиме измерений и обработки в реальном времени (RTK GPS).

Применение цифрового оборудования позволяет экономить время камеральной обработки, выполнение съемки в режиме RTK позволяет на порядок повысить производительность работ.

Результат работ - инженерно-топографический план может быть представлен в форматах программного обеспечения для сбора и обработки данных фирм Bentley, AutoCad, MapInfo, НПО «КРЕДО-ДИАЛОГ».

Съемка подземных и надземных зданий и сооружений, геодезические работы по определению скрытых подземных коммуникаций.

Выполняется для нанесения существующих инженерных сооружений на инженерно-топографический план, а в городе, для нанесения на дежурный план. Для вновь построенных сооружений выполняются исполнительные съемки (контрольно-геодезические проверки исполнения проекта). Для уже действующих, ранее проложенных сетей, как правило, выполняется в процессе топографической съемки.

Выполнение работ по съемке подземных и надземных сооружений выполняется по схеме топографической съемки.

Изыскания трасс объектов линейного строительства.

Камеральное и полевое трассирование объектов линейного строительства выполняются в процессе обоснования строительства, подготовки предпроектной и проектной документации для строительства.

Выполнение комплекса работ с полевым трассированием подразумевает:

• получение разрешения,

• изучение материалов ранее выполненных работ,

• выбор оптимального направления трассы, трассирование и закрепление оси трассы,

• создание планово-высотных съемочных геодезических сетей,

• топографическая съемка (включая съемку подземных и надземных сооружений),

• камеральная обработка полевых работ (вычисление, контроль, составление каталогов координат, ведомостей с оценкой точности результатов),

• составление (обновление) топографического плана,

• съёмка и составление продольных и поперечных профилей линейных сооружений;

• составление технического отчета,

• сдача технического отчета в фонд (регистрация работ) и выдача заказчику в графическом и цифровом виде.

Трассирование, и топографическая съемка линейных сооружений как правило, проводятся комбинированным методом, совместно электронными тахеометрами и спутниковыми приемниками, что позволяет производить разбивку, полевое трассирование и топографическую съемку с высокой точностью и достаточной скоростью.

Результат работ - инженерно-топографический план и профили могут быть представлены в форматах программного обеспечения фирм Bentley, НПО «КРЕДО-ДИАЛОГ», ЗАО КБ «Панорама».

Геодезическое обеспечение объектов строительства.

Вынос в натуру и закрепление на местности границ землеотводов, проектов осей зданий и сооружений.

Вынос в натуру и закрепление на местности границ землеотводов, проектов осей зданий и сооружений выполняется непосредственно перед строительными работами на основании проекта/генерального плана.

Вынос проектов в натуру, разбивка осей, производится с помощью цифрового геодезического оборудования: электронных тахеометров и лазерных рулеток.

При необходимости, на территории оставляется планово-высотная разбивочная основа, необходимая для восстановления проекта и сопровождения строительных работ.

По окончании работ формируются разбивочные чертежи и акты сдачи/приемки выполненных геодезических работ.

Геодезический контроль геометрических параметров зданий и сооружений.

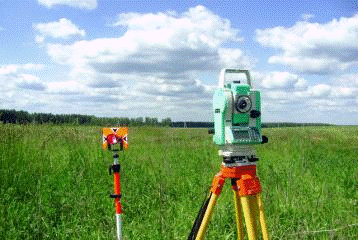

Выполнение тахеометрической съемки

В названии "тахеометрическая" подчеркивается высокая производительность труда при этом виде съемки: "tachys" означает быстрый.

Съемку выполняют либо теодолитом, либо тахеометром-автоматом; в комплект приборов для съемки еще входит рейка.

Съемочное обоснование для тахеометрической съемки создают, прокладывая теодолитные ходы, ходы технического нивелирования, высотные или тахеометрические ходы.

Тахеометрический ход - это комбинация теодолитного и высотного ходов в одном. На каждом пункте хода измеряют горизонтальный угол, углы наклона на заднюю и переднюю точки и дальномерное расстояние прямо и обратно. Превышение между пунктами вычисляют по формуле тригонометрического нивелирования.

Уравнивание тахеометрического хода выполняют отдельно для координат (как в теодолитном ходе) и превышений (как в высотном ходе). Допустимые невязки вычисляют по следующим формулам:

угловую

абсолютную

высотную

Здесь n - число измеренных углов хода, S - длина хода в метрах.

Тахеометрическая съемка выполняется с пунктом съемочного обоснования в полярной системе координат. Теодолит центрируют над пунктом А, горизонтируют, приводят трубу в рабочее положение и ориентируют на соседний пункт В съемочного обоснования, т.е. устанавливают на лимбе отсчет 0o 0' при наведении трубы на этот пункт. Другими словами, полюсом полярной местной системы координат является пункт А, а направление полярной оси совмещается с направлением АВ.

Трубу теодолита наводят на рейку, установленную в какой-либо точке местности и измеряют три величины, определяющие положение снимаемой точки в плане и по высоте: горизонтальный полярный угол, угол наклона и дальномерное расстояние. Затем вычисляют превышение и горизонтальное проложение.

Точка установки рейки называется пикетом; различают высотные и плановые пикеты.

Высотные пикеты располагают во всех характерных точках и линиях рельефа: на вершинах гор и холмов, на дне котловин и впадин, по линиям водослива лощин и водораздела хребтов, у подошв гор и хребтов, у бровок котловин и лощин, в точках седловин, на линиях перегиба скатов и т.п. Расстояние между высотными пикетами не должно превышать: 40 мм на плане при масштабе съемки 1:500, 30 мм - при масштабе 1:1000, 20 мм - при масштабе 1:2000, чтобы при рисовке рельефа было удобно выполнять интерполирование горизонталей. Главное условие выбора высотных пикетов - чтобы местность не имела между соседними пикетами перегибов ската.

Чем больше высотных пикетов, тем легче рисовать рельефа на плане, но не надо забывать, что объем выполненной работы определяется не числом пикетов, а заснятой площадью в гектарах или в квадратных километрах. Поэтому пикетов надо набирать столько, сколько требуется для правильной рисовки рельефа.

Плановые пикеты располагают на контурах и объектах местности; иногда плановые пикеты называют реечными точками. При замене криволинейных контуров ломаными линиями ошибка спрямления не должна превышать 0.5 мм в масштабе плана.

Требуемая точность измерения горизонтальных углов и расстояний при тахеометрической съемке такая же, как и при горизонтальной съемке:

mβ = 24', ms/S = 1/150.

Рассчитаем допустимую ошибку измерения угла наклона. Для этого возьмем формулу тригонометрического нивелирования:

h' = S * tg ν

и продифференцируем ее по измеряемым элементам:

m2h = (S/cos2 ν)2 * m ν2/ ρ2 + tg2 ν.m2s.

Примем h=1 м, ν= 11.4o, tgν = 0.2, cosν = 1.0 и получим mh = 0.33 м.

Далее пишем: ν 2/ρ2 * S2/cos4ν = m2h - tg2ν * m2s,

mν = 10'

Поскольку требования к точности измерений при тахеометрической съемке невысокие, то измерения при съемке пикетов выполняют по упрощенной методике:

горизонтальные углы измеряют при одном положении круга;

расстояния, измеряемые по нитяному дальномеру, округляют до целых метров при съемке в масштабах 1:2 000 или 1:5 000;

углы наклона измеряют при одном положении круга, установив место нуля близким или равным нулю; при этом отсчет по вертикальному кругу будет равен углу наклона, если съемку выполнять при основном положении круга.

Все результаты измерений записывают в журнал тахеометрической съемки; затем там же вычисляют углы наклона, горизонтальные проложения, превышения пикетов относительно точки стояния теодолита и отметки пикетов. Одновременно с ведением журнала составляют схематический чертеж местности - абрис (кроки), на котором показывают все заснятые с этой станции пикеты, контуры, ситуацию, формы рельефа, направления скатов. Иногда абрис рисуют до начала съемки, намечая на нем плановые и высотные пикеты, и затем уже ведут съемку в соответствии с абрисом.

Рационализация и автоматизация тахеометрической съемки. При тахеометрической съемке много времени тратится на вычисление превышений и горизонтальных проложений. За один рабочий день обычно набирают 400 - 500 пикетов, а специалисты высокой квалификации - до 1000 пикетов; на обработку такого объема приходится тратить несколько часов, при этом неизбежны разного рода ошибки, для исключения которых превышения и горизонтальные проложения выбирают из таблиц во вторую руку. Существенную пользу может дать применение программируемого микрокалькулятора.

В инструкции по съемкам написано: "Тахеометрическая съемка производится, как правило, тахеометром-автоматом, и, как исключение, - теодолитом- тахеометром". Тахеометр-автомат отличается от теодолита-тахеометра тем, что превышение и горизонтальное проложение вычисляют в уме по дальномерным отсчетам, используя простые формулы:

= C * lS , ' = K * lh ,

где C и K - постоянные коэффициенты (обычно C = 100 и K = 10 или K = 20), и lh - дальномерные отсчеты по рейке.

Для сравнения напишем формулы для вычисления превышения и горизонтального проложения для обычного нитяного дальномера:

S = (C * l + c) * Cos2ν, ' = 0.5 * (C * l + c) Sin2ν.

Ведомость вычисления координат вершин теодолитного хода

Дешифрирование аэро-снимков. Цифровая и стереофотограмметрическая обработка снимков

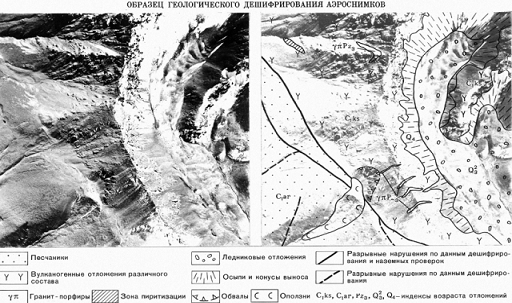

 Один из методов изучения местности по её изображению, полученному посредством аэросъёмки <#"720120.files/image003.gif">

На месте исследования, прежде чем приступить к непосредственному изучению почв, выясняют общее направление хозяйства, знакомятся с характером имеющихся севооборотов, составом и урожайностью культур, выясняют состояние и направление животноводства, характер и состояние кормовой базы, знакомятся с уровнем агротехники и техническим оснащением исследуемого хозяйства. Получают сведения о наличии и использовании местных удобрений (навоза, торфокомпостов и др.). Затем проводят рекогносцировочное ознакомление с обследуемой территорией. Для этого обходят или объезжают исследуемую территорию, изучая основные формы рельефа, выходы почвообразующих и подстилающих пород на обнажениях, расположение отдельных сельскохозяйственных угодий и характер растительности на них. Во время рекогносцировочного обследования закладывают и изучают несколько почвенных разрезов для выявления основных типов и подтипов почв и их взаимосвязи с факторами почвообразования (материнскими породами, рельефом, растительностью и производственной деятельностью человека - влиянием осушительных или оросительных мелиорации, известкования, гипсования почв). На основании рекогносцировочного изучения территории составляют план ее детального обследования.

Изучение почв в поле проводится на почвенных разрезах. Прежде чем приступить к их закладке, намечают маршруты для полевого исследования почв с таким расчетом, чтобы охватить все типы и подтипы почв. Следует помнить, что изменение почвенного покрова в пространстве тесно связано с изменением рельефа и растительности. Поэтому, при наличии топографической основы с горизонталями, еще до выхода в поле можно наметить маршруты полевых исследований и ориентировочно места для разрезов. Почвенные разрезы должны быть заложены на всех элементах рельефа исследуемой территории, а в случае смены растительности, материнских пород и сельскохозяйственных угодий разрезы нужно заложить на каждой растительной ассоциации, каждой материнской породе и сельскохозяйственном угодье.

При неоднородном рельефе маршруты намечают с таким расчетом, чтобы пересечь все элементы рельефа в пределах исследуемой территории (речные террасы, склоны, водоразделы, увалы); при равнинном рельефе намечают ряд параллельных маршрутов через всю изучаемую территорию.

Полевые почвенные исследования и камеральная обработка их результатов

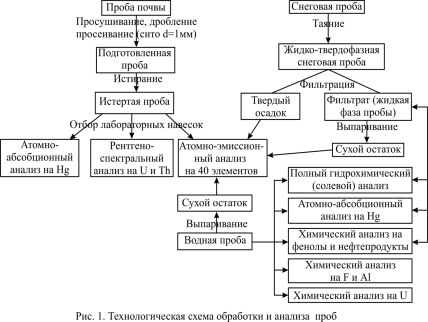

Камеральная обработка результатов полевых и лабораторных исследований грунтов подразумевает анализ результатов полевых и лабораторных работ, выделение инженерно-геологических элементов, построение геологических колонок и разрезов, составление отчетов, включающих в себя выводы и рекомендации по инженерно-геологическим условиями участка проектируемого строительства, от которых будут зависеть вид, углубление и состав фундамента для строительства на этом участке. Именно камеральная обработка результатов полевых и лабораторных исследований позволит связать проведенные инженерно-геологические работы с последующим строительством и возведением постройки.

Камеральную обработку можно подразделить на два этапа. Начальный этап происходит параллельно полевым работам, а окончательный - уже по завершению всех проделанных исследований. Во время начального этапа происходит постоянное фиксирование получаемых результатов, составление и сопоставление колонок, графиков, карт, записей. Завершающий этап камеральной обработки заключается в составлении полных отчетов о проведении всех инженерно-геологических работ. Составление тех.отчетов или заключений можно назвать завершающей ступенью инженерно-геологических исследований, которая венчает все проделанные исследования грунтов и анализ полученных результатов. Именно на полученные отчеты, в результате камеральной обработки, будут опираться все остальные проектные решения и действия, поэтому она должна быть выполнена на должном уровне компетентными специалистами.

Работа в ЗАО КБ «Панорама»

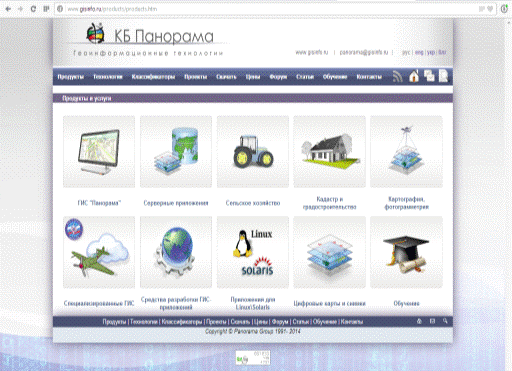

Программные средства для создания и редактирования цифровых карт и планов городов, обработки данных ДЗЗ, выполнения различных измерений и расчетов, оверлейных операций, построения 3D моделей, обработки растровых данных, средства подготовки графических документов в электронном и печатном виде, а также инструментальные средства для работы с базами данных.

В данном разделе содержатся сведения, предназначенные для кадастровых инженеров, студентов и слушателей, обучающихся ведению кадастра недвижимости и производству кадастровых работ, включая:

Кадастровый учет объектов недвижимости <http://www.gisinfo.ru/products/surveyplanning.htm>

XML-схемы, используемые для формирования электронных документов <http://www.gisinfo.ru/products/surveyplanning.htm>

Межевой план <http://www.gisinfo.ru/products/surveyplanning.htm>

Технический план

Карта (план) объекта землеустройства <http://www.gisinfo.ru/products/surveyplanning.htm>
