Геодезические работы по Крупскому району

Геодезические работы по Крупскому району

Введение

Экономика, организация и планирование геодезических и топографических работ изучают и исследуют закономерности экономического развития данной отрасли производства, вскрывают и научно обосновывают пути и методы рационального и наиболее эффективного способа хозяйствования.

Геодезические работы широко применяются при геологической и геофизической разведке, при строительстве всевозможных сооружений при развитии городского хозяйства.

Важным условием совершенствования управления, планирования и организации производства, обеспечения роста производительности труда, повышения эффективности и качества работы является постоянное углубление экономических знаний, развитие навыков, их применение в практической деятельности.

Существующие различия физико-географических и экономических условий районов производства геодезических и топографических работ, нестандартность продукции, использование различных по характеру, содержанию и постановке технологических схем и методов организации труда и управления производством не позволяют заранее без изучения конкретных условий ответить на все возникающие вопросы.

Продукция геодезического и топографического производства используется в течение продолжительного периода времени. Геодезические пункты, нивелирные реперы и некоторые другие геодезические сооружения на местности могут сохраняться сотни лет. Топокарты для специальных целей также служат в течение многих лет, а для работ, которые требуют точного современного отображения местности, подвергаются регулярному обновлению.

В настоящее время ни одна отрасль народного хозяйства, науки, культуры не обходиться без карт, атласов либо другой геодезической, топографической и картографической продукции.

1. Общие сведения

Топографо-геодезические работы производятся с целью создания на территории всего государства астрономо-геодезических и нивелирной сети с определением ее пунктов в единых системах координат. Эти сети должны служить основой для топографических съемок, производимых в целях картографирования страны, развития сетей сгущения, предназначенных для съемок крупного масштаба и т.д. Проведение выше перечисленных работ выдвигает ряд научно-технических задач: создание приборов, обеспечивающих необходимую точность; разработку методов точных измерений, обработки этих измерений и организации работ по проведению измерений и их обработке.

Внедрение новой техники и технологии способствовало значительному повышению производительности труда и снижению стоимости работ при топографических съемках. Важную роль в развитии технического прогресса топографических работ сыграли созданные и внедренные в производство новые аэрофотосъемочные аппараты, гиростабилизирующие установки, радиовысотомеры, статаскопы и ряд других приборов, которые позволили значительно улучшить качество аэрофотоснимков.

Геодезическое обеспечение является составной частью работ по землеустройству совхозов и колхозов; работ по мелиорации земель; при планировке и благоустройстве городов и поселков; проектировании и строительстве крупных зданий и инженерных сооружений; проведение подземных работ, связанных со строительством метрополитена, тоннелей и шахт; лесоустройстве и мероприятиях и их эксплуатации; определении деформаций и сдвигов сооружений в процессе их эксплуатации; при запуске ракет и доставке их к целям.

Продукция топографо-геодезического производства используется в течении продолжительного периода времени. Геодезические пункты, нивелирные реперы и некоторые другие геодезические сооружения на местности могут сохраняться и использоваться для нужд народного хозяйства в течении длительного периода.

Можно с уверенностью сказать, что в настоящее время ни одна отрасль народного хозяйства, науки, культуры не обходится без карт, атласов или какой-либо другой геодезической, топографической и картографической продукции.

2. Характеристика области и района

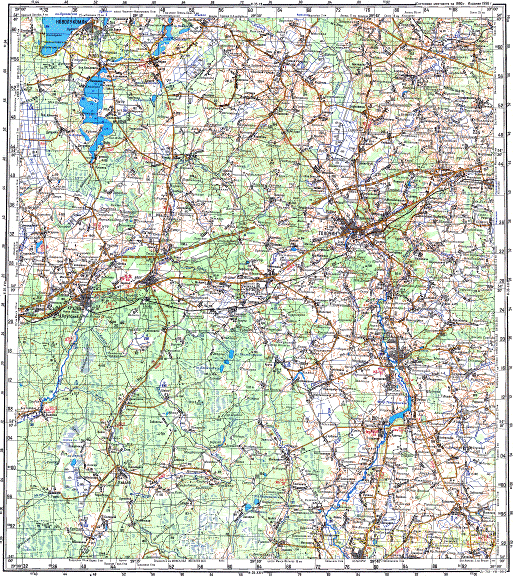

Рисунок 1. Карта Крупского района

Крупский район находится на северо-востоке минской области. Образован 17.07.1924 г. в составе Борисовского округа, В июне 1927- июле 1930 в Оршанском округе с 15.01.1938 в Минской области. Крупский район граничит с Борисовским и Березинским районами Минской области, Лепельским, Чашницким и Толочинским районами Витебской области, Круглянским и Белыничским районами Могилевской области.

На территории Крупского района проживает 32,4 тыс.человек.
 Общая земельная площадь района составляет 86,9 тыс. га, в том числе сельскохозяйственных угодий 64,9 тыс. га. из них пашни 43,6 тыс. га, 23,5 тыс. га сенокосов и пастбищ.

Населенных пунктов 239 , в том числе городской поселок Крупки (центр района), Бобр. Крупский район имеет сельскохозяйственную ориентацию. Район специализируется на производстве продукции животноводства. В состав районного агропромышленного объединения входит 21 колхоз, 3 совхоза и экспериментальная база Эсса: Выдрицкий, Динисовечский, Жаберинский, Игрушовский, Демсовечский, Жаберичский, Ингрунковский, Крупский, Обчурский, Октяборьский, Ухвасьский, Яноветский.и т. д.

Почвы сельскохозяйственных угодий дерново-подзолистые (52,6% ) , дерново-подзолистые заболоченные (31,4 %), дерново-болотные (3,9 %), торфяно-болотные. По механическому составу среди минеральных почв суглинистых 45% , песочных 48 % .

В районе функционируют торфо-брикетный завод "Туршовка", ОАО "Ленок", производственный кооператив "Крупский плодоовощной завод", ОАО "Холопеничский маслодельно-сыродельный завод", деревообрабатывающий комбинат, лесхоз, предприятие 000 "Амкодор-Можа", филиал Минского станкостроительного завода, Бобруйский филиал Борисовского завода музыкальных деталей. Промышленные предприятия работают в основном на собственных сырьевых ресурсах.

Предприятия в Крупках , Бобре, Холопечах: лесхозы, химлесхозы, в районе Крупском , торфо-брикеиный завод в Ухволе, цех крупского плодово-овощного завода в д. Гальки, кирпичный завод в Ухвале, комбинат в деревни Худовцы .

По территории Крупского района пересекаются железные и автомобильные дороги Москва Брест и Минск- Брест, автомобильные дороги Крупки-Холопечи-Лепель, В районе 19 средних школ интернатов, 28 начальных школ, спортшкола , 3 музыкальные школы 11 дошкольных учереждений . 7 больниц, На железной дороге размещены 2 станции: Крупки в 6 км и Бобр в 12 км от районного центра.

3. Топографо-геодезическая изученность объекта

На территории, где будут проводиться топографо-геодезические работы, плановым обоснованием являются пункты Государственной геодезической сети, которые закреплены наружными знаками различной конструкции.

Высотным обоснованием являются марки и реперы нивелирования. Имеются реперы как грунтовые, так и стенные. Точность определения отметок этих марок и реперов соответствует точности нивелирования III и IV класса.

Также в качестве пунктов высотного обоснования можно использовать пункты триангуляции и полигонометрии, так как их отметки определены с высокой точностью, соответствующей нивелированию III и IV классов.

4. Проектирование работ

.1 Триангуляция

Триангуляция-это система треугольников построенных на местности с измеренными углами. Для распространения единой системы координат и одновременно для удовлетворения требований научных задач, связанных с изучением фигуры Земли, с начала определяют пункты первого класса. Триангуляция первого класса прокладывается по возможности вдоль меридианов и параллелей в виде рядов треугольников, близких к равносторонним. В отдельных случаях в рядах могут быть геодезические четырёхугольники и центральные системы.

Пересекаясь между собой, ряды триангуляции 1 класса образуют систему замкнутых полигонов. Часть ряда между их пересечениями называется звеном. В отдельных районах взамен полигонов можно развивать триангуляцию1 класса, как сплошную сеть. Базисные стороны в сплошных сетях 1 класса определяются через 10 сторон. Сочетание геодезических измерений и астрономических определений определяет триангуляцию первого класса как астрономо- геодезическую сеть.

Конечно, сеть триангуляции 1 класса очень редкая, а на больших площадях внутри полигонов пункты вообще отсутствуют. Пространство внутри полигонов 1 класса и сами ряды 1 класса заполняют сплошной сетью треугольников 2 класса.

.2 Полигонометрия

геодезическая триангуляция теодолитный

Полигонометрия, как и триангуляция - один из основных методов построения опорной геодезической сети. Этот метод, как и известный нам метод теодолитных ходов, заключается в приложении на местности ломаных линий, называемых ходами, с измерением всех углов поворота и длин линий. Геодезическими пунктами, как и в этом случае называют пунктами полигонометрии, являются вершины ломаных линий. Сторонами полигонометрического хода называют отрезки ломанной линии, а углом поворота - горизонтальный угол между сторонами хода.

Полигонометрические ходы отличаются от обычных теодолитных ходов назначением и значительно высокой точностью измерений углов и линий. Полигонометрической сетью называют систему полигонометрических ходов, образующих в пересечении одну или несколько узловых точек.

При создании геодезического обоснования в равнинных залесенных районах районах, в закрытых поймах рек, в долинах, при создании геодезических сетей для обеспечения боевых действий войск полигонометрический метод порой незаменим.

Полигонометрические работы необходимы для обоснования крупномасштабных съёмок городов и населенных пунктов, для всевозможных геодезических разбивок большой точности при строительстве крупных инженерных сооружений- высотных зданий, заводских корпусов, плотин, гидроэлектростанций, тоннелей, метро и т.д.

В последнее время в связи с внедрением в производство радио и светодальномеров преодолена основная трудность в выборе трассы и в измерении линий местности с высокой точностью, полигонометрия получила широкое применение.

Методы триангуляции и полигонометрии по точности равноценны и при их выборе руководствуются только соображениями экономического и организационного порядка. В основном это зависит от физико-географических особенностей района работ и схемы расположения пунктов геодезической сети, сооружений, связанных с необходимостью постройки высоких геодезических знаков, и т.д.

В зависимости от способа измерения линий различают следующие виды полигонометрии главного геодезического обоснования: с непосредственным измерением длин линий, светодальномерная и радиодальномерная.

.3 Теодолитный ход

Теодолитным ходом называют систему закрепленных в натуре точек, например, 1, 4, 5,координаты которых определены из измерения углов β и расстояний D.

Теодолитный ход начинают создавать с осмотра местности - рекогносцировки, цель которой - определить наиболее благоприятные места для закрепления вершин теодолитного хода и створов для промеров углов и линий между ними. Как правило, теодолитные ходы прокладывают между точками государственной геодезической сети, например, II, III. Связь теодолитных ходов с пунктами более высокого класса называют привязкой.

Если теодолитные ходы не привязаны к государственным геодезическим сетям, 20% точек закрепляют железобетонными знаками. Эти знаки, в свою очередь, привязывают к предметам местности: зарисовывают глазомерно план и измеряют расстояния не менее чем до трех постоянных предметов местности - углов капитальных зданий, колодцев, деревьев.

Длины сторон между точками теодолитных ходов колеблются в пределах 20...350 м, а длины ходов зависят от многих факторов. Из -них главные: масштабы топографической съемки и застроенность территории, по которой прокладывают ход. Например, уменьшение масштаба съемки с 1:500 до 1:1000 позволяет увеличить длину хода с 0,8 до 1,2 км.

Если производят съемку в масштабе 1:2000, то на застроенной территории длина хода допускается до 2 км, а на незастроенной - до 3 км.

После того как выбраны и закреплены вершины сторон теодолитного хода, производят измерения сторон и горизонтальных углов.

Общепринятая погрешность измерения сторон в теодолитных ходах от 1:1000 до 1:2000.

В зависимости от применяемых теодолитов правильность измерений контролируют по разности углов между полуприемами П и Л .

В журнале измерения горизонтальных углов часть места отводят для схематической зарисовки (абриса) положения точек теодолитного хода и показательных записей . Абрис служит основным документом, по которому находят на местности точки теодолитного хода.

Для передачи координат на точки теодолитных ходов производят привязку их к геодезическим пунктам более высокого класса. Привязка состоит в том, что определяют положение хотя бы одной точки хода относительно точек более высокого класса: измеряют между ними расстояние и примычный угол. Плановую привязку называют передачей координат и дирекционных углов с пунктов привязки на точки ходов.

В зависимости от количества пунктов государственной геодезической сети, удаленности их от точек теодолитного хода привязку производят разными способами.

Первичную обработку результатов линейных и угловых измерений (нулевой контроль и оценку их пригодности для последующих вычислений), выполняют непосредственно в полевых журналах. При первичной обработке находят среднее значение из ряда измерений одной и той же величины, определяют допустимость отклонений, делают повторные вычисления (выполняет другой специалист).

Основную обработку результатов измерений в теодолитном ходе выполняют после полевого контроля и записывают на бланках-ведомостях. Исходные данные для обработки: горизонтальные углы, длины сторон, дирекционный угол примычной стороны и координаты точек государственной геодезической сети, к которым привязывают теодолитный ход.

Вычисления координат точек теодолитного хода могут быть выполнены на компьютере.

В настоящее время во всех геодезических пакетах компьютерных программ есть программа для вычислении координат точек теодолитного хода или системы ходов. Чтобы избежать ошибок при обработке результатов угловых и линейных измерении, нужно учитывать следующее.

Выписывая и вписывая данные, необходимо, чтобы надписи были в соответствующей графе журнала или ведомости.

Прежде чем пользоваться таблицами и вычислительной техникой, рекомендуется восстановить в памяти правила пользования ими.

При переводе дирекционных углов в румбы следует не упускать из виду шестеричности градусного счисления (в окружности - 360°, в градусе - 60’, в минуте - 60", не десять десятых).

При определении знака приращения рекомендуется иметь перед собой чертеж и схему для вычисления дирекционных углов.

Наиболее действенный контроль при вычислении координат теодолитного хода - дублирование вычислений вторым специалистом, а также замена способа вычислений.

.4 Составление проекта

Основанием для выполнения топографо-геодезических работ служит техническое задание и технический проект.

Необходимость составления технического проекта устанавливается в соответствии с указаниями отраслевого назначения на проектировании топографо-геодезических и картографических работ.

Технический проект является документом определяющий содержание, объем, трудовые затраты, сметную стоимость, основные технические условия, а также сроки и организацию выполнения проектируемых работ.

Технический проект должен предусматривать полный комплекс работ, необходимых для создания топографических планов удовлетворяющих требования технологических условий. Обязательным в техническом проекте на производстве всех видов топографических съемок является обоснование выбора масштаба с съемки и высоты сечения рельефа.

Технический проект содержит: текстовую, графическую и сметную часть.

В текстовой части проекта отражаются следующие вопросы:

. Целевое назначение проектируемых работ;

. Краткая физико-географическая характеристика района работ;

. Сведения о топографо-геодезической обеспеченности района работ;

. Обоснование необходимости и способов построения планово-высотной основы и выбор масштаба съемки;

. Организация и сроки выполнения работ, мероприятия по техники безопасности и охране труда;

.Перечень топографо-геодезических, картографических и других материалов подлежащих сдачи по окончании работ.

В графической части проекта содержится:

.Схема обеспечения района работ исходными геодезическими данными, топографическими и картографическими материалами с указанием границ съемки;

.Проект планово-высотный геодезической сети;

.Картограмма расположения участков топографических съемок с разгравкой листов плана.

В сметной части проекта приводится расчет необходимых затрат на выполнение проектируемых работ.

Разработка технического проекта должна проводится на основании собранных полных сведений по ранее выполненным топографо-геодезическим и аэрофотосъемочным работам.

При необходимости проводится полевое обследование района работ. По результатам сбора и анализа материалов уточняется:

.Топографо-геодезическая изученность объекта работ;

.Работы, которые подлежат использованию и работы, которые не могут быть использованы при выполнении работ.

Конечным результатом сбора и анализа материала является следующие документы:

.Пояснительная записка;

.Сводный каталог геодезических пунктов составленный в единой системе координат и высот с приложением уточненных схем изученности в масштабе удобным для пользования;

.Сводная карта-схема выполненных топографических работ с описанием степени использовании этих картосхем в новых работах.

5. Технико-экономические расчеты и сметы

Ведомость объема работ по триангуляции, полигонометрии и теодолитным ходам

Таблица 1

Ведомость объемов камеральных работ

Таблица 2

Расчет затрат по содержанию бригад-исполнителей топографо-геодезических работ

Таблица 3

Расчет стоимости материалов

Таблица 4

Расчет организационно-ликвидационных мероприятий

Таблица 5

Заключение

Работа над курсовым проектом позволила мне раскрыть сущность и важность топографо-геодезических работ. Ведь ни установление границ, проведение инвентаризации, кадастр земель и другие землеустроительные процессы не могли существовать, если бы люди не умели точно и правильно измерять поверхность Земли.

Экономика, организация и планирование геодезических и топографических работ изучают и исследуют закономерности экономического развития данной отрасли производства, вскрывают и научно обосновывают пути и методы рационального и наиболее эффективного способа хозяйствования.

Научное и практическое значение топографо-геодезических работ велико. Топографические карты, которые создаются по результатам топографо-геодезических работ, являются необходимыми не только для планирования и проектирования различных сооружений, но и для всестороннего изучения природных и других элементов республики.

Геодезические работы широко применяются при геологической и геофизической разведке, при строительстве всевозможных сооружений при развитии городского хозяйства

Литература

. Инструкция по установлению и восстановлению границ земельных участков собственников, землевладельцев и землепользователей, Минск 2008 г.

. Справочное пособие по съемке городов, В.И Косьмов, М. Недра, 1986 г.

. Геодезическое обеспечение землеустроительных и кадастровых работ, Ю.К. Неумывакин, М.Картгеоцентр, Геодезиздат, 2010г.

. Земельный кадастр, В.Ф, Дудко, Горки, 2012г.

. Высшая геодезия, В.А. Асур., Кутузов М.Н., Муравин М.М., 2009г.
