Введение

За последние два десятилетия в физике низкоразмерных квантовых структур был сделан ряд крупных открытий. Достаточно назвать главные из них. Предсказаны и детально исследованы эффекты слабой и сильной локализаций квантовых состояний в присутствии случайного потенциала. В баллистических проводниках, где рассеяние на примесях и дефектах играет малозаметную роль, обнаружено квантование кондактанса. Исследованы универсальные флуктуации проводимости в проводниках, размеры которых не превышают длины сбоя фазы волновой функции. Наблюдалась кулоновская блокада туннелирования в полупроводниковых наноструктурах. Исследования физических процессов в квантовых структурах способствовали не только открытиям фундаментального характера, но и стимулировали прогресс электронной инженерии. Логика развития современной полупроводниковой электроники такова, что интегральные схемы становятся все более сложными и объединяют все большее число элементов. До сих пор изготовителям интегральных схем удавалось увеличить плотность размещения излагаются основные представления теории универсальных флуктуации.

1.
Как создаются квантовые структуры

Простейшая квантовая структура, в которой движение электрона ограничена в одном направлении,- это тонкая пленка или просто достаточно тонкий слой полупроводника. Именно на тонких пленках полуметалла висмута и полупроводника InSb впервые наблюдались эффекты размерного квантования. В настоящее время квантовые структуры изготавливают иначе. Познакомимся с основными приемами современной нанотехнологии, однако прежде необходимо рассмотреть структуру энергетического спектра полупроводников. Этот спектр состоит из разрешенных и запрещенных энергетических зон, которые сформированы из дискретных уровней атомов, образующих кристалл. Самая высокая энергетическая зона называется зоной проводимости. Ниже зоны проводимости расположена валентная зона, а между ними лежит запрещенная зона энергий. У одних полупроводников запрещенные зоны широкие, а у других более узкие. На рис. 1 мы видим такую границу узкозонного и широкозонного полупроводников. Для электронов, движущихся в узкозонном полупроводнике и имеющих энергию меньше Ec2, граница будет играть роль потенциального барьера. Два гетероперехода ограничивают движение электрона с двух сторон и как бы образуют потенциальную яму.

Рис. 1. Энергетические зоны на границе двух полупроводников - гетероструктуре. Ec и Eu - границы зоны проводимости и валентной зоны, Eg - ширина запрещенной зоны. Электрон с энергией меньше Ec2 может находиться только справа от границы

.        Квантовые ямы

квантовый молекулярный эпитаксия нить

Таким способом и создают квантовые ямы, помещая тонкий слой полупроводника с узкой запрещенной зоной между двумя слоями материала с более широкой запрещенной зоной. В результате электрон оказывается запертым в одном направлении, что и приводит к квантованию энергии <#"705014.files/image002.jpg">

Рис. 2. Квантовая яма, сформированная в слое полупроводника с узкой запрещенной зоной, заключенном между двумя полупроводниками, обладающими более широкой запрещенной зоной

Для изготовления подобных структур разработано несколько совершенных технологических процессов, однако наилучшие результаты в приготовлении квантовых структур достигнуты с помощью метода молекулярно-лучевой эпитаксии. Для того чтобы с помощью этого метода вырастить тонкий слой полупроводника, нужно направить поток атомов или молекул на тщательно очищенную подложку. Несколько потоков атомов, которые получаются испарением вещества из отдельных нагретых источников, одновременно летят на подложку. Чтобы избежать загрязнения, выращивание структуры производят в глубоком вакууме. Весь процесс управляется компьютером, химический состав и кристаллическая структура выращиваемого слоя контролируются в процессе роста. Метод молекулярно-лучевой эпитаксии позволяет выращивать совершенные монокристаллические слои толщиной всего несколько периодов решетки.

Чрезвычайно важно, чтобы периоды кристаллических решеток двух соседних слоев, имеющих различный химический состав, были почти одинаковыми. Тогда слои будут точно следовать друг за другом и кристаллическая решетка выращенной структуры не будет содержать дефектов. С помощью метода молекулярно-лучевой эпитаксии можно получить очень резкую (с точностью до монослоя) границу между двумя соседними слоями, причем поверхность получается гладкой на атомном уровне. Квантовые структуры можно выращивать из различных материалов, однако наиболее удачной парой для выращивания квантовых ям являются полупроводник GaAs - арсенид галлия и твердый раствор AlxGa1-xAs, в котором часть атомов галлия замещена атомами алюминия. Величина x - это доля атомов галлия, замещенных атомами алюминия, обычно она изменяется в пределах от 0,15 до 0,35. Ширина запрещенной зоны в арсениде галлия составляет 1,5 эВ, а в твердом растворе AlxGa1-xAs она растет с ростом x. Так, при x = 1, то есть в соединении AlAs, ширина запрещенной зоны равна 2,2 эВ. Чтобы вырастить квантовую яму, необходимо во время роста менять химический состав атомов, летящих на растущий слой. Сначала нужно вырастить слой полупроводника с широкой запрещенной зоной, то есть AlxGa1-xAs, затем слой узкозонного материала GaAs и, наконец, снова слой AlxGa1-xAs. В ней находятся только два дискретных уровня, а волновые функции на границе ямы не обращаются в нуль. Значит, электрон можно обнаружить и за пределами ямы, в области, где полная энергия меньше потенциальной. Конечно, такого не может быть в классической физике, а в квантовой физике это возможно.

. Квантовые точки

Квантовой точкой (КТ) может считаться любой кусочек полупроводника, ограниченный по всем трем пространственный координатам, размеры которого достаточно маленькие для того, чтобы проявления квантовых эффектов были существенными.

В большинстве случаев решающим фактором для создания квантовой точки является наличие трехмерной потенциальной ямы, в которой носители заряда оказываются, заперты по всем трем пространственным координатам. На рис. 3 показаны квантовые точки, созданные на границе раздела арсенида галлия и арсенида алюминия-галлия. В процессе роста в полупроводник AlGaAs были введены дополнительные примесные атомы. Электроны с этих атомов уходят в полупроводник GaAs, то есть в область с меньшей энергией. Но они не могут уйти слишком далеко, так как притягиваются к покинутым ими атомам примеси, получившим положительный заряд. Практически все электроны сосредоточиваются у самой гетерограницы со стороны GaAs и образуют двумерный газ. Процесс формирования квантовых точек начинается с нанесения на поверхность AlGaAs ряда масок, каждая из которых имеет форму круга. После этого производится глубокое травление, при котором удаляется весь слой AlGaAs и частично слой GaAs. В результате электроны оказываются запертыми в образовавшихся цилиндрах. Диаметры цилиндров имеют порядок 500 нм.

Рис. 3 Квантовые точки, созданные на границе раздела арсенида галлия и арсенида алюминия-галлия

В квантовой точке движение ограничено в трех направлениях и энергетический спектр полностью дискретный, как в атоме. Поэтому квантовые точки называют еще искусственными атомами, хотя каждая такая точка состоит из тысяч или даже сотен тысяч настоящих атомов. Размеры квантовых точек (можно говорить также о квантовых ящиках) порядка нескольких нанометров. Кроме простого нанесения рисунка на поверхность полупроводника и травления для создания квантовых точек можно использовать естественное свойство материала образовывать маленькие островки в процессе роста. Такие островки могут, например, самопроизвольно образоваться на поверхности растущего кристаллического слоя.

Кроме GaAs, в качестве материала для квантовых точек может использоваться огромное количество разнообразных веществ, в том числе CdSe, ZnSe, CdTe, CdS, ZnS, InAs, InP, Si и т. д.

Варьируя материал и условия техпроцессов, можно получать широкий спектр частиц, различающихся как размерами, так и физико-химическими свойствами. Внешний вид квантовых точек также существенно зависит от условий их получения.

4.  Квантовые нити

В полупроводниковых структурах, где движение электронов по одной из координат ограничено, начинают проявляться эффекты квантования вдоль этой координаты. В результате свободное движение электронов из трехмерного становится двумерным, что кардинально меняет большинство электронных свойств и является причиной новых интересных эффектов, в том числе квантового эффекта Холла.

Вполне естественно сделать еще один шаг на этом пути и создать (или по крайней мере попытаться это сделать) одномерные электронные системы, часто называемые квантовыми нитями. Для этого необходимо иметь нечто действительно напоминающее тонкую нить, где движение электронов резко ограничено в двух направлениях из трех и лишь вдоль оси нити (будем называть ее осью х) остается свободным. При этом за счет малых поперечных размеров нити движение в плоскости yz квантуется, и его энергия может принимать лишь некоторые дискретные значения, так что полный закон дисперсии имеет вид

где m - эффективная масса электронов. Видно, что каждому дискретному уровню Ei соответствует целый набор возможных состояний, отличающихся импульсом px . При этом обычно говорят не об уровне, а о подзоне размерного квантования с номером i.

Как уже говорилось, переход от трех- к двумерным электронным системам раскрыл перед исследователями целую новую область с большим количеством принципиально новых физических явлений. Можно надеяться, что то же самое произойдет и при новом шаге в область одномерных систем.

.        Метод молекулярно-лучевой эпитаксии

Этот метод позволяет выращивать КТ на тщательно очищенных подложках. В условиях глубокого вакуума на подложку направляют поток атомов или молекул, получаемый испарением вещества со специально подготовленных источников. Если в качестве источников по очереди использовать вещества с различной шириной запрещенной зоны, можно вырастить на подложке. Этот метод был достаточно хорошо отработан еще при производстве полупроводниковых структур и на данный момент наиболее распространен. Особенно качественные КТ получаются при подборе исходных веществ с наиболее близкими периодами кристаллической решетки. Однако здесь следует отметить, что характерные «пирамидки» растут на подложке, только если периоды кристаллической решетки существенно различаются.

В этом случае на границе соприкосновения материалов появляются упругие напряжения, которые заставляют атомы осаждаемого вещества собираться в «капли» и «островки», поскольку такая конфигурация осаждаемого слоя становится более энергетически выгодной, чем равномерное распределение. Свойства получаемой структуры зависят от конкретных условий используемого техпроцесса: степени чистоты материалов, их физико-химических свойств, совершенства кристаллической структуры подложки, температуры, при которой проходит процесс, и т. д. В большинстве случаев все эти параметры подбираются экспериментальным путем. Для серийного производства КТ путем молекулярно-лучевой эпитаксии важно, чтобы геометрические размеры получаемых КТ были по возможности наиболее близкими. На данный момент разработаны техпроцессы, при которых получаемые КТ различаются по размерам всего в пределах 2-3%.

6.       Мосгидридная газофазная эпитаксия

При мосгидридной газофазной эпитаксии (МОСГЭ) гетероструктуры выращиваются в газофазном реакторе при атмосферном давлении. Газовой фазой в таких реакторах обычно является горячий поток водорода, смешанный с атомами осаждаемого вещества. В одном из экспериментов в качестве источников полупроводниковых молекул использовались арсин, а также триметилгаллий или триметилиндий. Для формирования КТ триметилгаллий и арсин подавались в реактор поочередно. Кроме того, в качестве легирующей примеси использовался хлорид углерода ССl4. В результате экспериментов было показано, что в диапазоне температур рабочей области 430…650 °С наиболее качественные гетероструктуры выращивались при рабочей температуре около 580 °С и легировании ССl4. Интенсивность фотолюминесценции таких КТ была на порядок выше, чем у контрольных образцов. Показано, что, изменяя различным образом параметры процесса роста квантовых точек InAs/GaAs, можно в широких пределах управлять параметрами получаемых КТ.

.        Метод коллоидного синтеза

Сборка КТ методом коллоидного синтеза осуществляется в жидкой фазе. Например, для коллоидного синтеза нанокристаллов CdSe, диметил кадмия и селеновую пудру растворяют в триалкилфосфине, затем полученную смесь впрыскивают в разогретый до температуры 350 °С триоктилфосфин. Выращивание зародышей нанокристаллов происходит при температуре 280…300 °С. Управляя параметрами технологического процесса, можно менять условия роста и получать нанокристаллы различного диаметра и формы.

Увеличение концентрации исходных веществ и температуры приводит к формированию нанокристаллов более крупных размеров и с большей скоростью. Плавная подача в реактор компонентов исходной смеси и более низкая температура приводит к формированию мелких нанокристаллов сферической формы. При необходимости, подбором технологических параметров можно добиться роста нанокристаллов в определенных направлениях. Таким способом удается сформировать нанокристаллы в форме многоугольников и даже тетраподов. На заключительном этапе производства КТ, полученные нанокристаллы сверху покрывают материалом с широкой запрещенной зоной, например ZnS или CdS. Для этого в реакционную смесь медленно добавляют раствор, содержащий диэтил цинка Zn(Et)2 и триметилсилансульфид (CH3)3Si-S-Si(CH3)3. На данный момент КТ можно получать и другими хорошо отработанными методами, например литографией. Кроме того, разработано много современных и даже в некоторой степени экзотических методов, например, формирование металлических КТ методом электрохимической кристаллизации или получение КТ методом электропорации везикул. Бесспорным преимуществом метода коллоидного синтеза является возможность массового производства квантовых точек в любых необходимых количествах. Возможность гибкого управления технологическими параметрами производственного процесса позволяет получать КТ с небольшим разбросом геометрических параметров и широким спектром поглощения. К недостаткам этого метода следует отнести относительную новизну и необходимость во многих случаях эмпирически подбирать параметры технологического процесса. В противоположность этому, литографические и эпитаксиальные методы исторически более отработаны, однако для получения КТ этими методами необходимы подложки и дорогостоящее вакуумное оборудование, что приводит к существенному удорожанию всего технологического процесса производства.

.        Методы изготовления квантовых нитей

К тому времени, когда экспериментальные исследования квантовых нитей начали разворачиваться во многих лабораториях мира (а произошло это буквально несколько лет назад), технология двумерных электронных систем уже достигла высокой степени совершенства и получение таких структур методом молекулярно-лучевой эпитаксии стало в достаточной степени рутинной процедурой. Поэтому большинство способов изготовления квантовых нитей основываются на том, что в системе с двумерным электронным газом (как правило, на основе гетероструктур) тем или иным способом ограничивается движение электронов еще в одном из направлений. Для этого есть несколько способов.

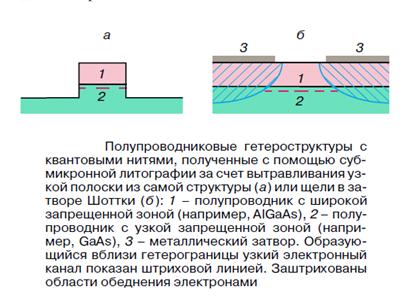

Рис. 4. Непосредственное "вырезание" узкой полоски с помощью литографической техники

При этом для получения электронных нитей шириной в сотни ангстрем, где квантование энергий электронов будет заметным, необязательно делать полоски именно такой ширины, что требует литографической техники сверхвысокого разрешения. Дело в том, что на боковых гранях вытравленной полоски, как и на свободной поверхности полупроводника, образуются поверхностные состояния, создающие, как правило, слой обеднения. Этот слой вызывает дополнительное сужение проводящего канала, в результате чего квантовые эффекты можно наблюдать и в полосках большей ширины - порядка десятой доли микрона. Можно поступить и иначе. Поверхность полупроводниковой структуры покрывают металлическим электродом, создающим с полупроводником контакт Шоттки и имеющим узкую щель. Если гетерограница находится достаточно близко от поверхности, в слое обеднения, то двумерные электроны на границе будут отсутствовать всюду, кроме узкой области под щелью. Такой тип одномерной структуры обладает дополнительным преимуществом: меняя напряжение на затворе, мы можем управлять эффективной шириной квантовой нити и концентрацией носителей в ней.
