Планирование индивидуального жилого дома

Планирование индивидуального жилого дома

Содержание

1.       Исходные данные

.         Функциональная часть

.         Объемно-планировочное решение

.         Конструктивное решение

.1       Фундаменты

.2       Наружные стены

.3       Внутренние стены

.4       Перогородки

.5       Перекрытие и полы

.6       Покрытие

.7       Лестницы

.8       Окна и двери

.         Расчетная часть

.1       Теплотехнический расчет наружной стены

.2       Теплотехнический расчет чердачного перекрытия

.         Внутренняя отделка

.         Внешняя отделка

.         Краткие сведения об инженерно-техническом оборудовании здания

.         Технико-экономические показатели по проекту

Библиографический список

. Исходные данные

Курсовой проект разработан на основании задания на проектирование индивидуального жилого дома.

Район строительства - хабаровская область, город Хабаровск.

Город Хабаровск относится к климатическому району - I, подрайону-IВ (согласно СНиП 23-01-99 «Строительная климатология»).

Зона влажности -нормальная.

Температура внутреннего воздуха t_int= + 20ºС

Средняя температура в июле 17,4 ºС

Средняя скорость ветра в июле 4,6 м/с

Влажность воздуха: = 55 %;

Влажностный режим помещения - нормальный.

Грунты в основании - крупнообломочные породы .

УГВ на отметке -19,4м.

Глубина промерзания грунта для города Хабаровс составляет - 1,9м.

Уровень ответственности здания - нормальный.

Класс здания по огнестойкости - 3.

Класс конструктивной пожарной опасности здания - С1.

Класс здания по функциональной пожарнойопасности - Ф1.

По назначению здание - жилое.

. Функциональная часть

Индивидуальный жилой дом проектируется с соблюдением пожеланий заказчика. Дом предназначен для проживания одной семьи.

Соблюдён принцип функционального зонирования - в планировке жилища чётко выявлены коллективные и индивидуальные зоны. Продумана удобная планировка.

Функциональная схема здания

этаж

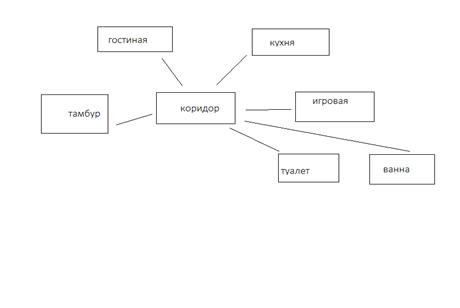

Схема 1

этаж

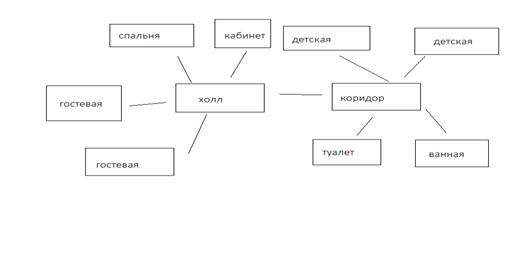

Схема 2

Цокольный этаж

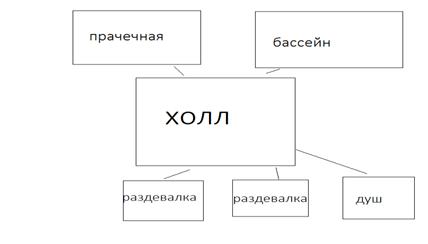

Схема 3

Таблица 1

Экспликация помещений

. Объемно-планировочное решение

Объемно-планировочное решение разработано на основе задания на проектирование, с соблюдением действующих санитарно-гигиенических норм, стандартов, а также требований функционального зонирования помещений.

Проектируемое здание представляет собой двухэтажный жилой дом c цокольным этажом и имеет сложную конфигурацию в плане.

Длина здания - 30,4 м, ширина здания - 21 м в осях.

Здание двухэтажное с цоколем, с высотой этажа - 2,7м.

В здании предусмотрен не отапливаемый гараж на две машины.

Центральный вход в здание расположен между осями В и Г.

Связь между этажами осуществляется по металлической лестнице, расположенной между осями 6 и 7. Из гаража не предусмотрена дверь на первый этаж.

Взаимное расположение помещений и их площади приняты с учетом действующих строительных норм (согласно СНиП 31-02-2001 «Дома жилые одноквартирные»). Площади жилых комнат учитывают условия достаточной инсоляции и воздухообмена.

. Конструктивное решение

Проектируемое здание относится к бескаркасному конструктивному типу с продольно - поперечными несущими стенами .Тип перекрытия -ж.б. монолитное безбалочное.

Жесткость и устойчивость обеспечиваются за счет:

·        правильного конструктивного решения фундамента;

·        надежного сопряжения стен с фундаментами;

·        перевязки швов внутренних и наружных стен;

·        надёжным опиранием плит перекрытия на стены;

·        монолитным поясом под перекрытие по всему периметру здания, для равномерного распределения нагрузки.

.1 Фундаменты

В данном здании запроектирован фундамент: бутовый ленточный

По всему периметру здания выполняется отмостка шириной 900 мм с уклоном i=0,030. Она предназначена для защиты фундамента от дождевых и талых вод, проникающих в грунт близ стен здания.

Для защиты фундамента и конструкции стены выполнена гидроизоляция из двух битума

Т. к. возможно сезонное подтопление

.2 Наружные стены

Стены здания предназначены для ограждения и защиты от воздействий окружающей среды и передают нагрузки от находящихся выше конструкций - перекрытий и покрытий к фундаменту.

Стены наружные по конструктивному решению неоднородные - с внутренним утеплением.

Наружная и внутренняя стена выполнена из силикатного четырнадцатипустотного (ГОСТ 379) отдеочного кирпича. Толщина горизонтальных швов -10мм, вертикальных швов - 10мм. Кладка стен осуществляется на цементно-песчаном растворе. Толщина стен определяется на основании теплотехнического расчета.

Толщина утеплителя 270мм (см. Теплотехнический расчет стены).

Толщина декоративной штукатурки 15мм.

Толщина стены - 770 мм.

В качестве внутренней отделки используются вагонка.

Оконные проемы в стенах запроектированы с четвертями по бокам и сверху, предназначенными для удобства установки оконных блоков. Над оконными и дверными проемами уложены железобетонные перемычки. Они передают нагрузку от вышележащих конструкций на стены или простенки.(Смотри спецификацию перемычек)

.3 Внутренние стены

Внутренние стены выполнены из силикатного четырнадцатипустотного (ГОСТ 379) кирпича. Кладка осуществляется на цементно -песчаном растворе. Толщина внутренних стен 380 мм.

.4 Перегородки

В здании запроектированы перегородки. Тип перегородок - без каркасные из кирпича , без звукоизоляционным материалом внутри кладки.

На поверхность внутренних стен и перегородок здания наносится необходимые декоративные слои с подготовками (Смотри ведомость отделки помещений).

Конструкции данных стен и перегородок удовлетворяют нормативным требованиям прочности, устойчивости, огнестойкости, звукоизоляции.

.5 Перекрытия и полы

В данном здании запроектировано перекрытие по ж.б монолитным безбалочным плитам .Плиты опираются по четырем сторонам. Величина опирания на наружные и поперечные стены составляет 100мм .

Для чердачного перекрытия, отделяющего отапливаемое помещение от не отапливаемого , предъявляются теплозащитные требования. Поэтому чердачное перекрытие имеет слой утеплителя «rockwool» толщиной 50 мм (Смотри Теплотехнический расчет чердачного перекрытия).

Перекрытия обеспечивают звуко- и теплоизоляцию, они также отвечают высоким требованиям жесткости и прочности на изгиб.

Типы полов соответствуют функциональному назначению помещения, требованиям тепло-, звукоизоляции, комфортности, удобства эксплуатации и содержания полов (Смотри экспликация полов).

В помещениях полы примыкают к стенам. Для того, чтобы не было зазоров между полом и стенами, по всему периметру помещения прикрепляют пластиковые плинтуса. В помещениях, где поверхностью пола служит керамическая плитка, используется плинтус из фасонной керамической плитки.

здание жилой стена перегородка

Таблица 2

Экспликация полов

.6 Покрытие

Покрытие кровли - натуральный шифер (Состав покрытия смотри Разрез 1-1) В осях Д-Б запроектирована висячая двускатная крыша. В осях Б-А запроектирована односкатная крыша. Запроектированные наклонные стропила опираются на наружные несущие стены, на которых закреплен подстропильный брус (мауэрлат). Стропильные ноги запроектированы в виде деревянного бруса, имеющего в сечении размеры 100*120мм, с шагом равным 1000мм. Стойки запроектированы из бруса , имеющего в сечении размеры 150*150мм, с шагом равным 1000мм.

.7 Лестницы

Внутренняя лестница расположена в осяхБ-Г-6-7. Лестница, металлическая на косоурах, ширина марша 1м. Перила лестницы выполнены из нержавеющей стали высотой 0,8м. Ширина ступеней - 300мм , высота ступеней - 150мм.

Лестница, ведущая из котельной расположена в осях 5-6. . Лестница, металлическая на косоурах, ширина марша 1м. Перила лестницы выполнены из нержавеющей стали высотой 0,8м. Ширина ступеней - 300мм , высота ступеней - 150мм.

Входная наружная лестница расположена в осяхВ-Г.).

Запроектированы 1 выдвижные лестницы для выхода на чердачное перекрытие. Расположены в осях 6-7-Б-В .

Таблица 4

Спецификация сборных элементов лестницы

.8 Окна и двери

Размеры оконных и дверных проемов соответствуют требованиям действующих стандартов. Размеры окон соответствуют соотношению площади окна к площади пола помещения в зависимости от климатического района строительства

Таблица 6

Спецификация перемычек

Таблица 7

Спецификация окон и дверей

.9 Балкон

В осях 2-7 запроектирована терраса. В осях 5-7 запроектирована незастеклённая балкон. Под веранду запроектирована ж.б. плита(h=100мм), L=1,5 м для равномерной передачи нагрузки от опор.

. Расчетная часть

.1 Теплотехнический расчет наружной стены

Исходные данные

Район строительства: Хабаровск

Относительная влажность воздуха: φ_int= 55%

Тип здания или помещения: Жилые

Вид ограждающей конструкции: Наружные стены

Расчетная средняя температура внутреннего воздуха здания: t_int=20 °C

Согласно таблицы 1 СНиП 23-02-2003 при температуре внутреннего воздуха здания t_int=20 °C и относительной влажности воздуха φ_int= 55% влажностный режим помещения устанавливается, как нормальный.

Определим требуемое сопротивление теплопередаче R_req исходя из санитарно-гигиенических условий (п. 5.1 б) СНиП 23-02-2003 согласно формуле:

_req=n(t_int-t_ext)/(Δt_n·α_int)

где t_int-расчетная средняя температура внутреннего воздуха здания,°C_int=20 °C_ext-расчетная средняя температура наружного воздуха,°C принимаемая согласно таблицы 1 СНиП 23-01-99_ext= -31 °C для населенного пункта - Хабаровсккоэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху и приведенный в таблице 6 СНиП 23-02-2003;= 1 - согласно п.1 таблицы 6 СНиП 23-02-2003 для наружных стен

α_int- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м·°С), принимаемый по таблице 7 СНиП 23-02-2003;

α_int=8.7 Вт/(м·°С) согласно п.1 таблицы 7 СНиП 23-02-2003"

Δt_n- нормативный температурный перепад,°C принимаемый согласно таблицы 5 СНиП 23-02-2003;

Δt_n= 4 °C согласно п.1 таблицы 5 СНиП 23-02-2003

Тогда_req=1(20-(-31))/(4·8.7)=1.47м²°С/Вт

Определим требуемое привиденное сопротивление теплопередаче R_req исходя из нормативных требований к приведенному сопротивлению теплопередаче(п. 5.1 а) СНиП 23-02-2003) согласно формуле:

_req=aD_d+b

где а и b- коэффициенты, значения которых следует приниматься по данным таблицы 4 СНиП 23-02-2003 для соответствующих групп зданий.

Так для ограждающей конструкции вида- наружные стены и типа здания -жилые а=0.00035;b=1.4

Определим градусо-сутки отопительного периода D_b, ⁰С·сут по формуле (2) СНиП 23-02-2003

_b=(t_int-t_ht)z_ht

где t_int-расчетная средняя температура внутреннего воздуха здания,°C_int=20 °C_ht-средняя температура наружного воздуха,°C принимаемые по таблице 1 СНиП 23-01-99. для периода со средней суточной температурой наружного воздуха не более 8 °С для типа здания - жилые_ht=-9.3 °С_ht-продолжительность, сут, отопительного периода принимаемые по таблице 1 СНиП 23-01-99. для периода со средней суточной температурой наружного воздуха не более 8 °С для типа здания - жилые_ht=211 сут.

Тогда_b=(20-(-9.3))211=6182.3 °С·сут

По формуле (1) СНиП 23-02-2003 определяем требуемое сопротивление теплопередачи R_req (м²·°С/Вт).

Тогда_req=0.00035·6182.3+1.4=3.564м²°С/Вт

К расчету принято большее из требуемых сопротивлений теплопередаче, равное 3.564 м²·°С/Вт

Поскольку населенный пункт Хабаровск относится к зоне влажности - нормальной, при этом влажностный режим помещения - нормальный, то в соответствии с таблицей 2 СНиП 23-02-2003 теплотехнические характеристики материалов ограждающих конструкций будут приняты, как для условий эксплуатации Б.

Таблица 8

Характеристика конструктивных слоев

Схема конструкции ограждающей конструкции показана на рисунке:

Рис.1 Конструкция наружной стены

.Кладка из силикатного четырнадцатипустотного (ГОСТ 379), толщина δ₁=120мм, коэффициент теплопроводности λ_Б1=0.76Вт/(м°С).

.Плиты минераловатные ГОСТ 9573(p=250 кг/м.куб), толщина δ₂=270мм, коэффициент теплопроводности λ_Б2=0.085Вт/(м°С).

.Кладка из силикатного четырнадцатипустотного (ГОСТ 379), толщина δ₃=120мм, коэффициент теплопроводности λ_Б3=0.76Вт/(м°С).

.Раствор цементно-песчаный, толщина δ₄=10мм, коэффициент теплопроводности λ_Б4=0.93Вт/(м°С).

.Кладка из силикатного четырнадцатипустотного (ГОСТ 379), толщина δ₅=250мм, коэффициент теплопроводности λ_Б5=0.76Вт/(м°С).

Условное сопротивление теплопередаче R₀, (м2°С/Вт) определим по формуле 8 СП 23-101-2004:

₀=1/α_int+δ_n/λ_n+1/α_ext

где α_int - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м²°С), принимаемый по таблице 7 СНиП 23-02-2003

α_int=8.7 Вт/(м²°С)

α_ext - коэффициент теплоотдачи наружной поверхности ограждающей конструкций для условий холодного периода, принимаемый по таблице 8 СП 23-101-2004

α_ext=23 Вт/(м²°С) -согласно п.1 таблицы 8 СП 23-101-2004 для наружных стен.₀=1/8.7+0.12/0.76+0.27/0.085+0.12/0.76+0.01/0.93+0.25/0.76+1/23₀=3.99м²°С/Вт

Приведенное сопротивление теплопередаче R₀^r, (м²°С/Вт) определим по формуле 11 СП 23-101-2004:

₀^r=R₀ ·r

коэффициент теплотехнической однородности ограждающей конструкции, учитывающий влияние стыков, откосов проемов, обрамляющих ребер, гибких связей и других теплопроводных включений=0.9

Тогда₀^r=3.99·0.9=3.59м²·°С/Вт

Вывод: величина приведённого сопротивления теплопередаче больше требуемого следовательно представленная ограждающая конструкция соответствует требованиям по теплопередаче

. Внутренняя отделка

Таблица 10

Ведомость отделки помещений

. Наружная отделка

Таблица 11

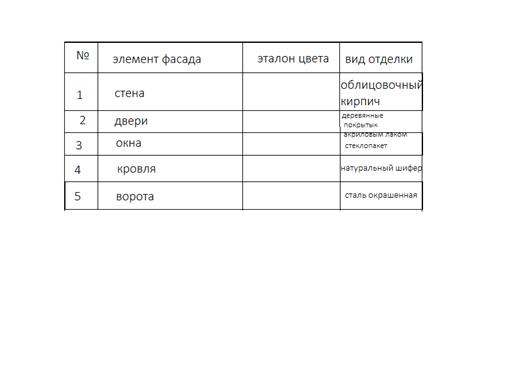

Ведомость отделки фасада

. Краткие сведения об инженерно-техническом оборудовании здания

Водопровод - скважина через ресивер

Канализация - ливневая.

Отопление - котёл на гозовом топливе.

Горячее водоснабжение - осуществляется через бойлер.

Газоснабжение - газофицирован.

Вентиляция - естественная, выполненная из сан.узлов и кухонь и других влажных помещений.

Электроснабжение - производится от центральной сети электропитания. Подаваемое напряжение 380/220В.

Освещение - лампами накаливания.

Слабые токи - не предусмотрены.

Устройство связи - телефонные вводы, охранная и пожарная сигнализации.

Мусоропровод - предусмотрена контейнерная площадка для сбора и хранения бытовых отходов.

. Технико-экономические показатели по проекту

Таблица 12

Библиографический список

1.       Р.В. Будасов и др. «Строительное черчение» Москва Стройиздат 2002 г.

.         И.А. Шерешевский «Конструкции гражданских зданий» Ленинград Стройиздат 1981 г.

.         П.Г. Буга «Гражданские, промышленные и сельскохозяйственные здания» Москва Высшая школа 1983 г.

.         «Территориальный каталог индивидуальных конструкций и изделий для жилищно-гражданского строительства в Пермской области» Госстрой Свердловск 1991г.

.         ГОСТ 21.501-93 «Правила выполнения архитектурно-строительных рабочих чертежей».

.         ГОСТ 24698-81 «Двери деревянные наружные».

.         ГОСТ 6629-88 «Двери деревянные внутренние»

.         ГОСТ 24699-81«Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий».

.         СНиП 31-02-2001 «Дома жилые одноквартирные».

.         СНиП 21-01-97* «Пожарная безопасность зданий и сооружений».

.         СНиП 23-01-99 «Строительная климатология».

.         СНиП 2.01.07-85* «Нагрузки и воздействия».

.         СНиП 2.02.01-83 «Основания зданий и сооружений».
