Водоснабжение и водоотведение жилого здания
Министерство
образования и науки Российской Федерации
Федеральное
государственное бюджетное образовательное учреждение
высшего
профессионального образования
«Уфимский
государственный нефтяной технический университет»
Кафедра
«Водоснабжение и водоотведение»
Курсовой
проект
по
дисциплине «Санитарно-техническое оборудование зданий»
Водоснабжение
и водоотведение жилого здания
Студент
Денисова М.С.
Руководитель
Хангильдин Р.И.
Уфа 2012
Задание на проектирование
В данном проекте необходимо
спроектировать внутренний водопровод горячего водоснабжения, внутреннюю систему
канализации и водосточную системы жилого дома, а также систему дворовой
канализации.
Вариант 30
Этажность застройки….……………………………………………. 8
Отметка земли у здания ……………………………………………. 138 м
Глубина промерзания грунтов……………………………………… 1,7 м
Высота этажа………………………………………………………… 3 м
Толщина межэтажного перекрытия …………………………….….
0,3 м
Высота подвала………………………………………………….…... 2,1 м
Гарантийный напор водопроводной сети………………………….
45 м
Введение
В проекте необходимо запроектировать системы
горячего водоснабжения, а также систему канализации жилого дома.
Здание высотой 8 этажей. Имеется неотапливаемый
подвал, где размещаются магистральные трубопроводы, перемычки и водомерные
узлы.
К проектированию приняты:
) система горячего водопровода с
централизованным приготовлением воды, циркуляцией, нижней разводкой,
объединяющими перемычками и, при необходимости, повысительными насосами;
2) бытовая канализация сплавная централизованная
самотечная однотрубная с вентилируемыми стояками, без специального
оборудования.
В качестве санитарно-технического оборудования в
доме установлены:
) в ванных комнатах: раковины, ванны длиной 1700
мм, оборудованные смесителями, а также полотенцесушители для отопления;
) в кухнях - раковины со смесителями;
) в санитарных узлах: унитазы с низко
располагаемыми бачками;
В квартирах устанавливаются следующие
санитарно-технические приборы:
мойка стальная эмалированная ГОСТ 24843-81 с
изм.;
ванна чугунная эмалированная ВМЧ-1700 ГОСТ 1154-80
с изм.;
унитаз тарельчатый керамический с косым выпуском
типа T-KB-I ГОСТ 22847-85;
бачок смывной низко расположенный керамический
по ТУ 21-26-148-76 ГОСТ 21.475-76.
умывальник керамический полукруглый ГОСТ
237-59-85.
водоснабжение канализация насос стояк
1. Гидравлический расчет горячего водоснабжения
Рассматриваемое в проекте здание снабжается
горячей водой от ЦТП. Ввод горячей воды и циркуляционной устраиваются с фасада
здания в подвале, вдоль несущих стен. При устройстве водопровода с нижней разводкой
магистральные трубопроводы прокладываются в подвальном помещении открыто, у
капитальных стен с уклоном 0,002 к местам опорожнения системы. Трубы проводятся
по специальным опорам. Поэтажная разводка ведётся открыто, на расстоянии 30 см
от пола. При прокладке трубопроводов в неотапливаемых помещениях они
изолируются.
.1 Расчет систем горячего водоснабжения в режиме
водоразбора
Гидравлический расчет подающего трубопровода
горячей воды аналогичен расчету трубопровода холодной воды.
Гидравлический расчет сетей внутренних
водопроводов горячей воды необходимо производить по максимальному секундному
расходу воды
q = 5´q0´a,
где q0 =0,2 л/с - расход прибором
горячей воды определяется согласно п. 3.2. [1] по приложению 3 [1];
a - коэффициент определяемый в зависимости от
вероятности действия санитарно-технических приборов.
Вероятность действия санитарно-технических
приборов определяется по формуле
,
где qhч - часовой расход горячей воды
определяется по приложению 3[1] и равен qhч=10 л/ч;количество
санитарно-технических приборов в здании;количество потребителей в здании.
Расчет ведем в табличной форме (таблица 1).
Потери напора на участках определяются по
формуле:
H=i
´L,
где i - удельные потери напора, мм/м; - длина
участка, м.
Таблица 1 - Гидравлический расчет горячего
водоснабжения.
N
|
L
|
У
|
М
|
В
|
N
|
U
|
P
|
N*P
|
б
|
q
|
d
|
V
|
i
|
i*L
|
1-2
|
1,6
|
1
|
1
|
1
|
3
|
4
|
0,019
|
0,057
|
0,285
|
0,285
|
20
|
0,94
|
0,155
|
0,248
|
2-3
|
3,0
|
1
|
1
|
1
|
3
|
4
|
0,019
|
0,057
|
0,285
|
0,285
|
32
|
0,31
|
0,011
|
0,033
|
3-4
|
0,7
|
1
|
1
|
1
|
3
|
4
|
0,019
|
0,057
|
0,285
|
0,285
|
20
|
0,94
|
0,155
|
0,108
|
4-5
|
1,6
|
2
|
2
|
2
|
6
|
8
|
0,019
|
0,114
|
0,361
|
0,361
|
20
|
1,09
|
0,206
|
0,330
|
5-6
|
3,0
|
2
|
2
|
2
|
6
|
8
|
0,019
|
0,114
|
0,361
|
0,361
|
32
|
0,37
|
0,014
|
0,042
|
6-7
|
0,7
|
2
|
2
|
2
|
6
|
8
|
0,019
|
0,114
|
0,361
|
0,361
|
20
|
1,09
|
0,206
|
0,144
|
7-8
|
1,6
|
3
|
3
|
3
|
9
|
12
|
0,019
|
0,171
|
0,420
|
0,420
|
20
|
1,25
|
0,266
|
0,425
|
8-9
|
3,0
|
3
|
3
|
3
|
9
|
12
|
0,019
|
0,171
|
0,420
|
0,420
|
32
|
0,42
|
0,018
|
0,054
|
9-10
|
0,7
|
3
|
3
|
3
|
9
|
12
|
0,019
|
0,171
|
0,420
|
0,420
|
20
|
1,25
|
0,266
|
0,186
|
10-11
|
1,6
|
4
|
4
|
4
|
12
|
16
|
0,019
|
0,228
|
0,476
|
0,476
|
25
|
0,93
|
0,111
|
0,177
|
11-12
|
3,0
|
4
|
4
|
4
|
12
|
16
|
0,019
|
0,228
|
0,476
|
0,476
|
32
|
0,52
|
0,026
|
0,078
|
12-13
|
0,7
|
4
|
4
|
4
|
12
|
16
|
0,019
|
0,228
|
0,476
|
0,476
|
25
|
0,93
|
0,111
|
0,078
|
13-14
|
1,6
|
5
|
5
|
5
|
15
|
20
|
0,019
|
0,285
|
0,522
|
0,522
|
25
|
0,93
|
0,111
|
0,177
|
14-15
|
3,0
|
5
|
5
|
5
|
15
|
20
|
0,019
|
0,285
|
0,522
|
0,522
|
32
|
0,52
|
0,026
|
0,078
|
15-16
|
0,7
|
5
|
5
|
5
|
15
|
20
|
0,019
|
0,285
|
0,522
|
0,522
|
25
|
0,93
|
0,111
|
0,078
|
16-17
|
1,6
|
6
|
6
|
6
|
18
|
24
|
0,019
|
0,342
|
0,565
|
0,565
|
25
|
1,03
|
0,133
|
0,212
|
17-18
|
3,0
|
6
|
6
|
6
|
18
|
24
|
0,019
|
0,342
|
0,565
|
0,565
|
32
|
0,57
|
0,031
|
0,093
|
18-19
|
0,7
|
6
|
6
|
6
|
18
|
24
|
0,019
|
0,342
|
0,565
|
0,565
|
25
|
1,03
|
0,133
|
0,093
|
19-20
|
1,6
|
7
|
7
|
7
|
21
|
28
|
0,019
|
0,399
|
0,610
|
25
|
1,12
|
0,156
|
1,714
|
20-21
|
3,0
|
7
|
7
|
7
|
21
|
28
|
0,019
|
0,399
|
0,610
|
0,610
|
32
|
0,63
|
0,036
|
0,108
|
21-22
|
0,7
|
7
|
7
|
7
|
21
|
28
|
0,019
|
0,399
|
0,610
|
0,610
|
25
|
1,12
|
0,156
|
0,109
|
22-23
|
16,2
|
8
|
8
|
8
|
24
|
32
|
0,019
|
0,456
|
0,652
|
0,652
|
25
|
1,21
|
0,181
|
2,927
|
23-24
|
0,7
|
24
|
24
|
24
|
72
|
96
|
0,019
|
1,368
|
1,144
|
1,144
|
32
|
1,20
|
0,121
|
0,085
|
24-25
|
3,7
|
32
|
32
|
32
|
96
|
128
|
0,019
|
1,824
|
1,350
|
1,350
|
40
|
1,07
|
0,082
|
0,305
|
25-26
|
10,7
|
40
|
40
|
40
|
120
|
160
|
0,019
|
2,280
|
1,563
|
1,563
|
40
|
1,23
|
0,107
|
1,142
|
26-27
|
0,7
|
48
|
48
|
48
|
144
|
192
|
0,019
|
2,736
|
1,724
|
1,724
|
40
|
1,35
|
0,128
|
0,090
|
27-28
|
4,7
|
96
|
96
|
96
|
288
|
384
|
0,019
|
5,472
|
2,726
|
2,726
|
50
|
1,32
|
0,087
|
0,004
|
У=8,692
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
.2 Расчет систем горячего водоснабжения в режиме
циркуляции
Циркуляционная сеть проектируется для
поддержания постоянной температуры в распределительной сети горячего
водоснабжения. Циркуляция предусматривается в магистралях и стояках.
Последовательность расчета циркуляционной сети:
намечают расчетный контур и разбивают его на
участки с постоянным расходом;
·
намечаются
диаметры участков циркуляционной сети;
·
вычисляются
потери тепла в трубопроводах системы внутреннего горячего водоснабжения.
Потери тепла на участках определяем как
произведение длины участка на удельные теплопотери (Вт/м) принятые по таблице
10.4[2].
n=SQi,
где Qi - удельные потери тепла на
каждом участке сети, ккал/ч;
Qi =
где Кт - коэффициент
теплопередачи, 10 ккал/(час*м2*0С);нi -
температура горячей воды в начале расчетного участка;кi -
температура горячей воды в конце расчетного участка;
Di - наружный диаметр участка, м;i
- расчетная длинна участка, м;0 - температура окружающей
среды, в отапливаемых помещениях 20 0С, в неотапливаемых 5 0С.
h - коэффициент эффективной изоляции, для т/п с
теплоизоляцией 0,7, для неизолированной равен 0.
Циркуляционный расход определится по формуле:
Qц=
b×åQi/DT,
где b =1;
åQ - суммарные теплопотери в трубах
горячего водоснабжения, ккал;
DТ - расчетный перепад температур.
Согласно п. 8.3 [1] в системе горячего
водоснабжения потери напора на участках определяются по формуле:
H=i
´L,
где i - удельные потери напора, мм/м; - длина
участка, м.
Таблица 2- Тепловой расчет циркуляционного
стояка
N
|
L
|
d
|
tн
|
tк
|
t0
|
n
|
Q
|
∑Q
|
1-2
|
1,6
|
26,8
|
50,217
|
50,000
|
20
|
0
|
40,575
|
40,575
|
2-3
|
3,0
|
42,3
|
50,623
|
50,217
|
20
|
0
|
28,199
|
68,774
|
3-4
|
0,7
|
26,8
|
50,718
|
50,623
|
20
|
0
|
17,935
|
86,709
|
4-5
|
1,6
|
26,8
|
50,935
|
50,718
|
20
|
0
|
41,256
|
127,965
|
5-6
|
3,0
|
42,3
|
51,341
|
50,935
|
20
|
0
|
28,669
|
156,634
|
6-7
|
0,7
|
26,8
|
51,436
|
51,341
|
20
|
0
|
18,234
|
174,868
|
7-8
|
1,6
|
26,8
|
51,653
|
51,436
|
20
|
0
|
41,939
|
216,807
|
8-9
|
3,0
|
42,3
|
52,059
|
51,653
|
20
|
0
|
29,140
|
245,947
|
9-10
|
0,7
|
26,8
|
52,154
|
52,059
|
20
|
0
|
18,532
|
264,479
|
10-11
|
1,6
|
33,5
|
52,371
|
52,154
|
20
|
0
|
53,277
|
317,756
|
11-12
|
3,0
|
42,3
|
52,778
|
52,371
|
20
|
0
|
29,612
|
347,368
|
12-13
|
0,7
|
33,5
|
52,873
|
52,778
|
20
|
0
|
23,538
|
370,906
|
13-14
|
1,6
|
33,5
|
53,089
|
52,873
|
20
|
0
|
54,128
|
425,034
|
14-15
|
3,0
|
42,3
|
53,496
|
53,089
|
20
|
0
|
30,083
|
455,117
|
15-16
|
0,7
|
33,5
|
53,591
|
53,496
|
20
|
0
|
23,912
|
479,029
|
16-17
|
1,6
|
33,5
|
53,807
|
53,591
|
20
|
0
|
54,982
|
534,010
|
17-18
|
3,0
|
42,3
|
54,214
|
53,807
|
20
|
0
|
30,554
|
564,564
|
18-19
|
0,7
|
33,5
|
54,309
|
54,214
|
20
|
0
|
24,285
|
588,849
|
19-20
|
1,6
|
33,5
|
54,526
|
54,309
|
20
|
0
|
55,835
|
644.684
|
20-21
|
3,0
|
42,3
|
54,932
|
54,526
|
20
|
0
|
29,610
|
674,294
|
21-22
|
0,7
|
33,5
|
55,027
|
54,932
|
20
|
0
|
24,657
|
698,951
|
22-23
|
16,2
|
33,5
|
57,222
|
5
|
0,7
|
255,175
|
954,126
|
23-24
|
0,7
|
42,3
|
57,317
|
57,222
|
5
|
0,7
|
14,320
|
2366,349
|
24-25
|
3,7
|
48,0
|
57,818
|
57,317
|
5
|
0,7
|
86,516
|
3151,816
|
25-26
|
10,7
|
48,0
|
59,268
|
57,818
|
5
|
0,7
|
256,081
|
4106,848
|
26-27
|
0,7
|
48,0
|
59,363
|
59,268
|
5
|
0,7
|
17,058
|
4822,857
|
27-28
|
4,7
|
60,0
|
59,999
|
59,363
|
5
|
0,7
|
144,375
|
9160,938
|
Таблица 3 - Гидравлический расчет
циркуляционного стояка
N
|
L,
м
|
d,
мм
|
qц,
л/ч
|
V,
м/с
|
i
|
∑hl
|
27-28
|
4,7
|
50
|
916,094
|
0,118
|
0,460
|
0,315
|
26-27
|
0,7
|
40
|
458,047
|
0,99
|
0,459
|
0,211
|
25-26
|
10,7
|
40
|
381,706
|
0,82
|
0,326
|
0,125
|
24-25
|
3,7
|
40
|
305,365
|
0,67
|
0,224
|
0,069
|
23-24
|
0,7
|
32
|
229,024
|
0,63
|
0,224
|
0,052
|
22-23
|
16,2
|
25
|
76,341
|
0,37
|
0,087
|
0,007
|
21-22
|
0,7
|
25
|
76,341
|
0,37
|
0,087
|
0,007
|
20-21
|
3,0
|
32
|
76,341
|
0,21
|
0,000
|
0,000
|
19-20
|
1,6
|
25
|
76,341
|
0,37
|
0,087
|
0,007
|
18-19
|
0,7
|
25
|
76,341
|
0,37
|
0,087
|
0,007
|
17-18
|
3,0
|
32
|
76,341
|
0,21
|
0,000
|
0,000
|
16-17
|
1,6
|
25
|
76,341
|
0,37
|
0,087
|
0,007
|
15-16
|
0,7
|
25
|
76,341
|
0,37
|
0,087
|
0,007
|
14-15
|
3,0
|
32
|
76,341
|
0,21
|
0,000
|
0,000
|
13-14
|
1,6
|
25
|
76,341
|
0,37
|
0,087
|
0,007
|
12-13
|
0,7
|
25
|
76,341
|
0,37
|
0,087
|
0,007
|
11-12
|
3,0
|
32
|
76,341
|
0,21
|
0,000
|
0,000
|
10-11
|
1,6
|
25
|
76,341
|
0,37
|
0,087
|
0,007
|
9-10
|
0,7
|
20
|
76,341
|
0,61
|
0,408
|
0,031
|
8-9
|
3,0
|
32
|
76,341
|
0,21
|
0,000
|
0,000
|
7-8
|
1,6
|
20
|
76,341
|
0,61
|
0,408
|
0,031
|
6-7
|
0,7
|
20
|
76,341
|
0,61
|
0,408
|
0,031
|
5-6
|
3,0
|
32
|
76,341
|
0,21
|
0,000
|
0,000
|
4-5
|
1,6
|
20
|
76,341
|
0,61
|
0,408
|
0,031
|
3-4
|
0,7
|
20
|
76,341
|
0,61
|
0,408
|
0,031
|
2-3
|
3,0
|
32
|
76,341
|
0,21
|
0,000
|
0,000
|
1-2
|
1,6
|
20
|
76,341
|
0,61
|
0,408
|
0,031
|
1’-1
|
15,7
|
10
|
76,341
|
0,39
|
0,102
|
0,007
|
2’-1’
|
22,7
|
15
|
458,047
|
0,77
|
0,162
|
0,073
|
3’-2’
|
3,0
|
20
|
916,094
|
0,78
|
0,111
|
0,100
|
|
У=0,728
|
.3 Подбор водосчетчиков для горячего
водоснабжения
Диаметр условного прохода счётчика воды следует
выбирать исходя из среднечасового расхода воды за сутки qucp,
который не должен превышать эксплуатационный, принимаемый по табл. 4 [1] и
проверять согласно указаниям п.11.3 [1].
qu
cp=qcu
´U/(1000´T),
где qcu- норма расхода
горячей воды в сутки наибольшего водопотребления, л/(сут´чел),
по приложению 3 [1] равна 120 л/(сут´чел);
Т - расчётное время потребления воды в сутки,
час.u cp=120´288/(24´1000)=1,44
м3/час.
Для трубопровода горячего водоснабжения
принимаем к установке счетчик ВК-50, а для циркуляционного трубопровода ВК-20.
Согласно указаниям [2] водосчётчик необходимо проверять на пропуск
максимального (расчётного) секундного расхода воды на хозяйственно-бытовые
нужды, при котором потери напора в крыльчатом счётчике холодной и горячей воды
не должны превышать 5 м.
Потери напора в счетчике h, м, определяются по
формуле
h =S´
q2,
где S - гидравлическое сопротивление выбранного
водосчетчика, м/(м3/час)2,определяется по таблице 4 [1]
(для ВК-50 S= 0,143 м/(л/с)2,
для ВК-20 S= 5,18 м/(л/с)2);-
расчетный расход, л/с.= 0,143 ´2,7262
=1,063 м < 5 м, условие выполняется.= 5,18 ´
0,2542 =0,334 м < 5 м, условие выполняется.
.4 Расчет скоростного водонагревателя
Поверхность нагрева змеевиков скоростных
водонагревателей определяется по формуле:
F=,
где Q - расход
тепла, необходимый для нагрева воды до принятой температуры;
,2 - коэффициент запаса;
К - коэффициент теплопередачи и
находится в пределах 900-2500 ккал/(м2ч0С), (К принимаем
1500 ккал/(м2ч0С));
Dtр - расчетная разность температур, определяемая
по формуле
где tб,tм
- соответственно большая и меньшая разность температур греющей и нагреваемой
воды по концам водонагревателя, °С.
Dtм
= 10 °СDtм = 65 °С
Dtб
= 135 °С Dtб = 80 °С
48,03 °С
72,24 °С

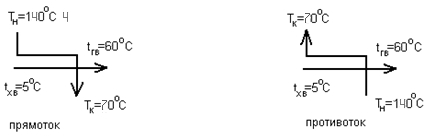

Выбираем схему с наибольшей разностью
температур, то есть противоточную схему.
Часовой расход тепла, ккал, определяется по
формуле
Q = qчас
g C(t0
-
tх),
где qчас-
часовой расход воды, л/ч;
g - плотность воды;
С - удельная теплоемкость воды;0 -
температура подаваемой воды, оС, (принимают 65 оС);х
- температура воды забираемой из водопровода холодной воды в зимнее время
(принимают 5 оС);
Часовой расход воды определяем по формуле
,
где q0hr = 200 л/ч -
расход прибором горячей воды в час, определяется согласно [1] по приложению 3
[1];
a - коэффициент, определяемый в зависимости от
вероятности действия санитарно-технических приборов по приложению 4 [1].
Часовая вероятность действия
санитарно-технических приборов Phr вычисляется по формуле
,
где Рhr - секундная
вероятность действия приборов, равна 0,019; 0 - расход горячей воды
прибором, л/с, определяется по приложению 3 [1] и составляет 0,2 л/с;
q 0hr
-
то же, л/ч и составляет 200 л/ч.
Phr
= 3600 ´
0,019 ´
0,2 / 200 = 0,0684
NPhr=288·0,0684=19,699.
По приложению 4 [1] коэффициент a
=
6,788. Часовой расход горячей воды q h, мл/ч составит
qчас=
0,005*200*6,788 = 6,788 м3/ч;
Q = 6,788 * (60 - 5)
* 1 * 1000 = 373340 кал/час.
Тогда поверхность нагрева змеевиков скоростных
водонагревателей будет равна
F=1,2×= 3.24 м2
Подбираем водонагреватель состоящий из 2 секций.
Таблица 4 - Параметры водонагревателя
Обозначение
|
Поверхность
нагрева
|
Количество
трубок
|
Диаметр
трубы, мм
|
Масса
секции, кг
|
Масса
перехода, кг
|
76х4-1,0-РГ-28,3
|
1,32
|
7
|
76х3,5
|
52,4
|
6,8
|
Потери напора в скоростном водонагревателе
определятся по формуле
Hвн
= 1000*V2*nc*n*m,
где V - скорость движения воды в
водонагревателе, м/с;
nс -
количество секций в водонагревателе;
n - коэффициент
учитывающий зарастание труб;
m - коэффициент
гидравлического сопротивления.
2,0 м/c;
вн = 1000*2,02*1*2*0,75
= 6,0 м.
1.5 Расчет и подбор повысительных и
циркуляционных насосов
Потребный напор Hпотр, м,
определяется по формуле
Hпотр= ДZ+Sh1+Shм.с.+Hд.п.+
Shсч+Shвн,
где ДZ
- геометрическая высота подачи воды от оси водонагревателя до диктующего
прибора, м, определяется по формуле:
ДZ=
hэт´(n-1)+ h пр + h подв,
где h подв - расстояние от пола
первого этажа до оси горячего водопровода, равно 0,3 м;пр -
расстояние от пола до диктующего прибора, равное 0,8 м;эт - высота
этажа, м;- количество этажей в здании; вн - потери напора в
водонагревателе, м;
S h1- суммарные потери напора по длине
(таблица 1), м;
Shм.с - суммарные потери напора в
местных сопротивлениях (0,3∙S h1), м;
Shсч - потери напора в водосчетчике,
м;
Ндп - свободный напор у диктующего
прибора, м, определяется по приложению 2 [1] и равен 3 м. Расчет выполнен в
табличной форме и приведен в таблице 1.
ДZ=
3∙(8-1)+0,8+0,3=22,1 м.потр= 22,1 + 8,692 + 8,692∙0,3 +
3 + 0,97 + 6 = 43,370 м.
Так как потребный напор не превышает гарантийный
(Нгор=45 м), установка дополнительных повысительных насосов не
требуется.
Гравитационный напор определяется по формуле:
Нгр = 0,25*(h
+ 0,03*l)*Дt,
l - расстояние по
горизонтали от ввода горячей воды в здании до диктующего стояка, равное 32 м.
Нгр = 0,25*(22,75 + 0,03*32)*10 = 59,28 мм. вод.
ст.
Для системы с естественной
циркуляцией должно выполняться условие hcir < Нгр (72859,28). В данном случае это условие
не выполняется, поэтому требуется установка циркуляционных насосов.
К установке принимаем 2
циркуляционных насоса (1 рабочий, 1 резервный) фирмы GRUNFOS, марки UPC 32-120
производительностью 1,5 м3/ч и напором 7,5 м.
2. Расчет канализации
Стояки размещают в санузлах с таким расчетом,
чтобы длина отводных трубопроводов была наиболее короткой. От санитарных
приборов к стоякам прокладываются отводные линии из труб диаметром 50 мм
(мойка, ванна, умывальник) и 100 мм (от унитаза). Для жилых домов применяется
напольная укладка труб. Стояки выходят выше кровли на 0,5м. Вытяжная часть
канализационного стока имеет тот же диаметр, что и стояк. Несколько стояков
объединяются в сборный трубопровод и при помощи выпуска присоединяются к
дворовой канализации.
.1 Проверка пропускной способности стояка
Сначала найдем вероятность действия приборов на
одном стояке
где, qhч - норма
расхода холодной воды в час наибольшего водопотребления, определяется по
приложению 3 [1] и равна qhч=15,6 л/ч.;
N=24 -
количество санитарно-технических приборов, шт;
U=32 -
количество потребителей, чел.
N×P=24×0,011=0,264
По табл. 2 находим значение a=0,502
Расчет максимального секундного
расхода сточных вод определяем по формуле
,
где q0 =0,3л/с -
общий расход воды;
a
- коэффициент определяемый в зависимости от вероятности действия
санитарно-технических приборов;
q0s = 1,6 л/с -
наибольший секундный расход от прибора (учитывается, если < 8
л/с.).
Таблица 5 - Определение расчетных
расходов, диаметров отводящих трубопроводов и стояков
Номера
стояков
|
Общ.
Число приб на ст N
|
Вер-ть
действ приб. Ptot
|
N· Рtot
|
a
|
Общий
расход воды q0,л/с
|
Наиб.расх.отСТП,
л/с q0s
|
max.расч.расх. qs,л/c
|
Диам.
поэт. Отв, мм
|
Диам. стояка, мм
|
Уг.прис.отв
к ст. град
|
max проп. спос.ст
л/с
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
К1(К2,
К3, К4, К5, К6)
|
24
|
0,011
|
0,264
|
0,502
|
0,3
|
1,6
|
2,353
|
100
|
100
|
90
|
3,2
|
При выбранных диаметрах стояков, поэтажных
отводов и угле присоединения, равном 90о, расчетный расход не
превышает допустимый расход. Следовательно, принятые диаметры стояка
удовлетворяют нормативным требованиям.
Таблица 6 - Параметры сборного канализационного
трубопровода
Nуч
|
lуч
|
N
|
U
|
P
|
NP
|
б
|
q
|
d
|
v
|
i
|
h/d
|
|
|
|
|
|
|
|
|
|
|
|
|
1-2
|
10,0
|
24
|
32
|
0,011
|
0,264
|
0,502
|
2,353
|
100
|
1,10
|
0,018
|
0,30
|
2-3
|
3,7
|
48
|
64
|
0,011
|
0,528
|
0,692
|
2,638
|
100
|
1,05
|
0,014
|
0,35
|
3-4
|
0,7
|
72
|
96
|
0,011
|
0,792
|
0,860
|
2,890
|
100
|
1,19
|
0,016
|
0,35
|
4-5
|
1,9
|
120
|
160
|
0,011
|
1,320
|
1,120
|
3,280
|
100
|
1,03
|
0,012
|
0,40
|
5-6
|
8,8
|
144
|
192
|
0,011
|
1,584
|
1,261
|
3,492
|
150
|
1,12
|
0,014
|
0,40
|
2.2 Расчет выпусков канализации
Рассчитаем один выпуск. Второй выпуск работает
аналогичным образом.
Расчет расхода через выпуск проводим аналогично
расчету канализационного стояка. Диаметр, скорость и наполнение подбираются по
таблицам для гидравлического расчета канализационных сетей и дюкеров по формуле
акад. Н.Н. Павловского.
бtot=1,306
Уклон и диаметр выпуска в
канализационный колодец определяем из условия обеспечения самотечного режима
движения жидкости и предотвращения заиливания трубопровода.
При qs=3,559 л/с: d=150 мм; i=0,007; V=0,87 м/с; h/d=0,3.
Выпуски проверяются на условия:
v0,5,
v0,7 и 0,3
Условия
выполняются.
Таблица 7 - Расчет выпуска
|
|
|
|
|
|
|
|
|
|
|
|
Nуч
|
lуч
|
N
|
U
|
P
|
NP
|
б
|
q
|
d
|
v
|
i
|
h/d
|
6-К1
|
5,0
|
144
|
192
|
0,011
|
1,584
|
1,306
|
3,559
|
150
|
0,87
|
0,007
|
0,30
|
.3 Расчет дворовой сети
Суть гидравлического расчета заключается в том,
чтобы определить скорости, расходы и наполнения на каждом участке дворовой
сети, а так же уклоны трубопроводов. Расстояние от стены здания до первого
дворового канализационного колодца принимается равным 5,0 м
Результаты расчета представлены в таблице 8.
Таблица 8 - Гидравлический расчет дворовой
канализации.
N участка
|
L, м
|
N
|
P
|
NP
|
a
|
qрасч, л/с
|
d, мм
|
V
|
i
|
h/d
|
5-К1
|
5,0
|
144
|
0,011
|
1,584
|
1,306
|
3,559
|
150
|
0,87
|
0,007
|
0,30
|
К1-К2
|
28,8
|
144
|
0,011
|
1,584
|
1,306
|
3,559
|
150
|
0,87
|
0,007
|
0,30
|
К2-К3
|
21,3
|
288
|
0,011
|
3,168
|
1,917
|
4,476
|
150
|
1,03
|
0,01
|
0,30
|
К3-К4
|
29,3
|
288
|
0,011
|
3,168
|
1,917
|
4,476
|
150
|
1,03
|
0,01
|
0,30
|
К4-К5
|
13,0
|
288
|
0,011
|
3,168
|
1,917
|
4,476
|
150
|
1,03
|
0,01
|
0,30
|
Отметки лотка дождевой канализации определяется
с учетом потерь напора, которые находятся по формуле
H=i
´L,
где i - удельные потери напора, мм/м; - длина
участка, м.
Отметка первого колодца равна
НК=НПРОМ - 0,3=1,7-0,3=1,4
м,
где НПРОМ - глубина промерзания,
равна 1,7 м.
Таблица 9 - Отметки колодцев
N
участка
|
Н,
м
|
Отметки
|
Глубина
|
|
|
Лоток
|
Поверхность
земли
|
|
|
|
Нач
|
Кон
|
Нач
|
Кон
|
Нач
|
Кон
|
6-К1
|
0,050
|
136,600
|
136,550
|
138,000
|
137,985
|
1,400
|
1,435
|
К1-К2
|
0,202
|
136,550
|
136,348
|
137,985
|
137,870
|
1,435
|
1,522
|
К2-К3
|
0,213
|
136,348
|
136,135
|
137,870
|
137,710
|
1,522
|
1,575
|
К3-К4
|
0,293
|
136,135
|
135,842
|
137,710
|
137,650
|
1,575
|
1,808
|
К4-К5
|
0,130
|
135,842
|
135,742
|
137,650
|
137,600
|
1,808
|
1,858
|
2.4 Открытые водостоки здания
Для расчета водостоков здания необходимо знать
количество водосливных воронок, их диаметр и диаметры водосливной сети. Число
воронок определяется по формуле
.
Принимаем в проекте плоскую кровлю,
поэтому используем q20 и рассчитываем дождевой расход по формуле
,
где q20 - расчетная интенсивность
дождя, составляющая для Уфы 65 л/с га;- площадь крыши, м2.крит
= 0,665d-0,0018=0,665∙100-0,0018=0,0485м.
Получаем 3,033 л/с на одну воронку
диаметром 100 мм. Откуда
.
По Qдоп
подбираем трубу с диаметром 100 мм и уклоном i
= 0,009.
Таблица 10. Спецификация системы горячего
водоснабжения
Позиц.
|
Обозначение
|
Наименование
|
Ед.
изм
|
Кол.
|
Масса
ед., кг
|
При
м.
|
1
|
|
Трубы
стальные водогазопроводные ГОСТ 3262-75
|
|
|
|
|
|
|
D=20 мм
|
1
м
|
82,8
|
1,95
|
|
|
|
D=25 мм
|
1
м
|
126,6
|
2,46
|
|
|
|
D=32 мм
|
1
м
|
144,7
|
3,18
|
|
|
|
D=40 мм
|
1
м
|
15,1
|
3,96
|
|
|
|
D=50 мм
|
1
м
|
6,2
|
4,88
|
|
2
|
|
Угольник
прямой ГОСТ 8946-75
|
|
|
|
|
|
|
D=10
мм
|
шт
|
14
|
0,141
|
|
|
|
D=15
мм
|
шт
|
2
|
0,229
|
|
|
|
D=25
мм
|
шт
|
10
|
|
3
|
|
Тройник
прямой ГОСТ 8948-75
|
|
|
|
|
|
|
D=10
мм
|
шт
|
4
|
0,260
|
|
|
|
D=15
мм
|
шт
|
2
|
0,285
|
|
|
|
D=20
мм
|
шт
|
49
|
0,318
|
|
|
|
D=25
мм
|
шт
|
50
|
0,390
|
|
|
|
D=40
мм
|
шт
|
3
|
0,490
|
|
|
|
D=50
мм
|
шт
|
2
|
0,650
|
|
4
|
|
Муфта
переходная ГОСТ 8957-75
|
|
|
|
|
|
|
Dxd=10x15
мм
|
шт
|
8
|
0,080
|
|
|
|
Dxd=10x20
мм
|
шт
|
12
|
0,090
|
|
|
|
Dxd=15x20
мм
|
шт
|
2
|
0,095
|
|
|
|
Dxd= 20х25 мм =40x32
mm
|
шт
|
12
|
0,147
|
|
|
|
Dxd= 20х32 мм
|
шт
|
192
|
0,209
|
|
|
|
Dxd= 25х32 мм
|
шт
|
4
|
0,218
|
|
|
|
Dxd= 25х40 мм
|
шт
|
3
|
0,275
|
|
|
|
Dxd= 25х50 мм
|
шт
|
1
|
0,300
|
|
|
|
Dxd= 32х40 мм
|
шт
|
2
|
0,355
|
|
|
|
Dxd= 40х50 мм
|
шт
|
2
|
0,444
|
|
5
|
|
Крестовина
прямая ГОСТ 8951-75
|
|
|
|
|
|
|
D=15
мм
|
шт
|
2
|
0,179
|
|
|
|
D=25
мм
|
шт
|
1
|
0,392
|
|
|
|
D=32
мм
|
шт
|
1
|
0,585
|
|
6
|
|
Вентиль
запорный муфтовый ГОСТ 9086.74
|
|
|
|
|
|
|
D=10
мм
|
шт
|
12
|
0,38
|
|
|
|
D=20
мм
|
шт
|
48
|
0,38
|
|
|
|
D=25 мм
|
шт
|
60
|
1,78
|
|
|
|
D=50
мм
|
шт
|
2
|
2,32
|
|
|
|
Водомерный
счетчик
|
|
|
|
|
7
|
|
ВК-50
|
|
|
0,85
|
|
|
|
ВК-40
|
|
|
0,70
|
|
8
|
|
Скоростной
водонагреватель 76х4- 1,0-РГ-28,3
|
шт
|
1
|
61,6
|
|
9
|
|
Циркуляционный
насос Grundfos
UPC 32-120
|
шт
|
2
|
4,22
|
|
Список литературы
1.
СниП
2,0401-85. Внутренний водопровод и канализация зданий. Москва, 1986 г.,56 с.
2.
Справочник
проектировщика. Внутренние санитарно-технические устройства. Часть 2.
Водопровод и канализация., Москва, Стройиздат, 1990 г., 416 с.
3.
Лукиных
А.А., Лукиных Н.А. Таблицы для гидравлического расчета канализационных сетей и
дюкеров. Москва, Стройиздат, 1974, 160 с.
4.
Шевелев
Ф.А., Шевелев А.Ф. Таблицы для гидравлического расчета водопроводных сетей.
Москва, Стойиздат, 1984, 117 с.
