Создание часов в программе NI Multisim
Министерство
образования и науки Российской Федерации
Федеральное
государственное бюджетное образовательное учреждение
высшего профессионального образования
Национальный
минерально-сырьевой университет «Горный»
Кафедра
автоматизации технологических процессов и производств
Отчёт по
лабораторной работе №1
По
дисциплине: Микропроцессорные средства систем управления
Тема:
создание часов в программе NI
Multisim
Выполнил:
студент гр. АТПК-10 ________ /Боцман О./
Проверил:
старший преподаватель ________ /Шабанов В.А./
Санкт-Петербург
Цель работы: создание механизма часов в
программе NI
Multisim. Анализ его
работы.
Исходные данные: частота 2 МГц,
формат сигнала - прямоугольные импульсы, амплитуда 5 В.
Используемые элементы:
счётчики, сумматоры, источники питания, функциональный генератор, лампочки,
цифровые индикаторы.
Краткая теория
Для создания цифровых часов
используется устройство таймера и счётчик. Таймер состоит из генератора и
делителей частоты.
В нашей лабораторной работе мы
будем использовать за место устройства таймера генератор и счётчики.
Ход лабораторной работы

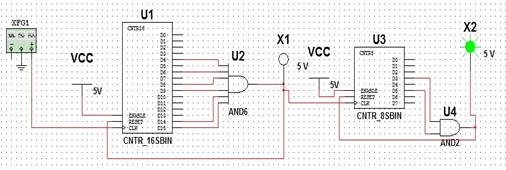

. Создание генератора с частотой сигнала
равной 1 Гц.
Используем два счётчика шестнадцатиразрядного и
восьмиразрядного. Отсчитав, 50 000 сигналов первый счётчик подаёт сигнал на
второй, который в свою очередь ещё сорок, тем самым на выходе получается сигнал
с частотой 1 Гц.
. Вывод сигнала на цифровые индикаторы.
Для правильной работы часов будем использовать
счётчики до десяти.
. Проектируем счётчик
На вход первого счётчика (U1)
подключим генератор, на выходы цифровой индикатор. Тем самым, эта связка будет
отсчитывать единицы секунд. К выходным контактам А и D
подключим сумматор который будет питать следующий счётчик (U3).
Так как секунд должно быть не более 60 то счётчик (U3)
должен обнуляться на цифре 6. Подключим входы сумматора на контакты В и С и
выход на ножку обнуления. Аналогично варианту подсчёта секунд соберём схему
подсчёта минут. Индикаторы часов должны показывать число не более 24, так как
ровно столько часов в сутках. Для этого от счётчика U22
выведем контакт с ножки В, а с U20
с ножки С и подключим на сумматор U25,
который в свою очередь и будет обнулять их.

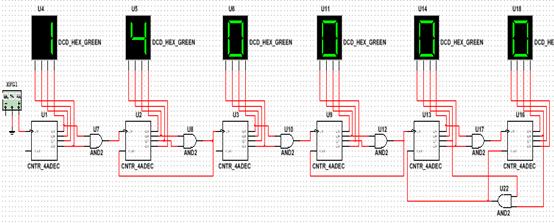

. Составляем схему в программе NI
Multisim.
Вывод
цифровой таймер multisim счетчик
В ходе лабораторной работы мы изучили работу
счётчика для создания цифровых часов. Мы анализировали выходные сигналы,
обрабатывали данные, ставили ограничения.
