Строительство жилого дома в центральном округе города Москвы

Введение

В условиях развития рыночной экономики и частного предпринимательства в России появилась острая необходимость в увеличении количества административных зданий и помещений отвечающих данным требованиям. При открытии частной фирмы или компании предприниматель обязан иметь контору, где бы он смог разместить персонал, необходимую офисную технику, а также по необходимости демонстрировать клиентам свою продукцию.

Мы все понимаем, что иметь собственное помещение не каждому по карману, по этому гораздо выгоднее взять его в аренду.

В рамках данной необходимости Правительством Москвы была разработана программа по организации таких административных зданий в городе Москва путем реконструирования старых, либо возведения новых.

Естественно современное офисное здание должно располагаться в центре города, иметь хорошие подъезды, быть многофункциональным, современным и также отвечать социальным нуждам населения района, где оно расположено.

Поэтому при конструировании таких зданий надо обязательно учитывать не только новые, высококачественные материалы, гибкость планировки, освещение, но и возможность организации в нем оздоровительных учреждений, выставочных залов, кафе, магазинов.

Пример одного из таких зданий и представлен в проекте.

При работе над проектом в качестве исходных данных были использованы современные строительные материалы, компьютерные программы, позволяющие снизить время работы при проектировании и увеличивающие точность расчета, учтены нужды как потенциального арендатора (гибкость планировки) так и социальные проблемы района строительства (нехватка выставочных залов, досуг населения).

1. Генеральный план

Проектируемое многофункциональное 9-ти этажное офисное здание расположено в условиях существующей застройки в центральном округе города Москвы.

Участок строительства ограничен улицами Краснопролетарская с запада, Селезневская с севера и 1ым Щемиловским переулком с востока.

На территории квартала ограниченного данными транспортными магистралями располагаются двух - трехэтажные постройки промышленного назначения.

Рельеф участка спокойный. Проект организации рельефа предусматривает естественный отвод воды с территории проектируемого здания.. В элементах благоустройства используется асфальтовое покрытие для проездов, автостоянки, и плиточное покрытие для тротуаров и отмосток.

По периметру здания предусмотрен самотечный дренаж со сбросом воды в городскую ивневую канализацию.

Площадь, которая находится под строительством, занимает почти 5500м2, включая озеленительные зоны и зоны стоянок для автомобилей.

Возводящееся здание занимает площадь 2500 м2 и имеет ориентацию главного фасада на северо-запад. Имеющийся в здании выставочный зал расположен в северо-восточной части здания, что соответствует меридиональной ориентации, обеспечивающей наиболее продолжительную инсоляцию здания второго климатического района.

Комплекс генерального плана включает в себя парковку для шести автомобилей и обустроенные газоны с местами для отдыха.

2. Технико-экономические показатели по генеральному плану

Площадь территории - 5500м2

Площадь застройки - 2500м2

Площадь озеленения - 1000м2

Площадь дорог и мощенных площадок - 2000м2

Коэффициент застройки - 0,1

Коэффициент использования территории - 0,65

Коэффициент озеленения - 0,32

3. Архитектурно-планировочные и объемные решения здания

Здание запроектировано 5-7-и этажным (переменная этажность), с подвалом и надстроенным техническим этажом (условно 8-й этаж).

Помещение подвала разделено на 2 отсека: гараж и редакционно-издательский центр разделенных между собой противопожарной стеной 1-го типа с пределом огнестойкости 2,5 часа.

Подземная автостоянка.

Подземная автостоянка рассчитана на 35 автомобилей среднего класса, работающих на бензине. Стоянка автомобилей работающих на газовом топливе проектом не предусматривается.

Въезд автомобилей в подземную автостоянку запроектирован по одной однопутной рампе.

Объем автостоянки отделен от остальной части здания противопожарными стенами и перекрытиями 1-го типа с пределом огнестойкости 2,5 часа (п. 5.5. СНиП 21-02-99, П.2.9. МГСН 5.01-94*)

Для эвакуации людей из подземной автостоянки запроектировано 3 лестничные клетки №№ 2, 3, 4.

Лестничная клетка № 2 со стороны гаража оборудована тамбуром с подпором воздуха при пожаре, имеет выход наружу через тепловой тамбур. Двери лестничной клетки противопожарные с пределом огнестойкости 0,5 часа. Дверной проем со стороны теплового тамбура на 1-м этаже дополнительно защищен спринклером. Дверь со стороны гаража имеет предел огнестойкости 1,2 часа. Наружные двери теплового тамбура на 1-м этаже оборудованы приводом автоматического открывания при пожаре при срабатывании двух датчиков АПС.

Лестничная клетка № 3 - имеет непосредственный выход наружу, со стороны гаража обеспечена тамбур-шлюзом с подпором воздуха при пожаре. Двери тамбур-шлюза противопожарные с пределом огнестойкости 0,5 часа.

Лестничная клетка № 4. Проход к лестничной клетки № 4 со стороны гаража осуществляется через тамбур-шлюз с подпором воздуха при пожаре. Дверь в тамбур-шлюз со стороны гаража имеет предел огнестойкости 1,2 часа, остальные двери тамбур-шлюза - 0,5 часа. Лестничная клетка и тамбур перед ней оборудованы подпором воздуха, при пожаре. Двери лестничной клетки и тамбур-шлюза противопожарные с пределом огнестойкости 0,5 часа. Дверной проем лестницы на первом этаже защищен спринклером.

Конструкции лифтовой шахты в подвале имеют предел огнестойкости 1,5 часа, дверь в шахту лифта противопожарная с пределом огнестойкости 1 час. В шахту лифта и тамбур-шлюз перед ней запроектирован подпор воздуха при пожаре. Двери тамбур-шлюза имеют предел огнестойкости 0,5 часа.

Редакционно-издательский центр.

Помещение редакционно-издательского центра относится к категории ВЗ.

Для эвакуации людей при пожаре из помещения редакционно-издательского центра запроектировано 2 лестничные клетки:

Лестничная клетка № 4. Вход в лестничную клетку запроектирован через тамбур-шлюз с подпором воздуха при пожаре. Двери в тамбур-шлюза противопожарные с пределом огнестойкости 0,5 часа. Лестничная клетка, как и тамбур перед ней, оборудованы подпором воздуха при пожаре. Дверной проем лестницы на первом этаже защищен спринклером.

Лестничная клетка № 1 запроектирована с непосредственным выходом наружу. Вход в лестницу со стороны подвала осуществляется через тамбур-шлюз с подпором воздуха при пожаре и противопожарными дверями с пределом огнестойкости 0,5 часа.

Конструкции лифтовой шахты обслуживающей редакционно-издательский центр имеют предел огнестойкости 1,5 часа, дверь в шахту лифта противопожарная с пределом огнестойкости 0,5 часа. В шахту лифта и тамбур шлюз перед ней запроектирован подпор воздуха при пожаре. Дверь тамбур-шлюза имеют предел огнестойкости 1 час.

Коридор между лестничными клетками № 1 и № 2 оборудован системой дымоудаления.

-й этаж.

На 1-м этаже здания размещены:

Входной вестибюль № 1 с лифтовой группой.

Книжный магазин, обеспеченный двумя эвакуационными выходами непосредственно наружу.

Служба охраны с бюро пропусков.

Предприятие общественного питания (кафе-ресторан) с обеденным залом на 40 человек и набором помещений для приготовления пищи.

Предприятие общественного питания (кафе-ресторан) с многофункциональным залом на 80 человек и набором помещений для приготовления пищи.

Входной блок помещений выставочного зала с вестибюлями № 6 и № 7, санузлами и вспомогательными помещениями.

-й этаж

На 2-м этаже размещен выставочный зал на 1600 человек.

В соответствии с требованиями п. 2.17. МГСН 4.04-94 помещение выставочного зала отделено от других помещений противопожарными стенами и перекрытиями с пределом огнестойкости 3 часа.

Суммарная ширина эвакуационных выходов, протяженность путей эвакуации и количество эвакуационных выходов соответствует требованиям норм.

Для целей эвакуации предусмотрено использование лестниц №№ 1, 2, 4, 5, 9 и 11.

На 3-м этаже расположены:

второй свет выставочного зала, офисные помещения со свободной планировкой.

Эвакуация людей из помещений 3-го этажа решена по четырем лестничным клеткам.

На 4-м этаже расположены офисные помещения со свободной планировкой.

Эвакуация людей из помещений 4-го этажа решена по четырем лестничным клеткам.

В осях 4 - 10/Г - Е расположено эксплуатируемое покрытие 3-го этажа. выполненное из негорючих материалов.

Из офисных помещений обеих частей здания имеются выходы на указанное выше покрытие. Данные выходы являются эвакуационными и обеспечивают переход между лестницами №№ 2 и 3.

На 5-м этаже расположены офисные помещения со свободной планировкой.

Эвакуация людей из помещений 5-го этажа решена по трем лестничным клеткам.

Часть помещений 5-го этажа обеспечена выходами на балкон, по которому можно перейти на другую лестничную клетку.

На 6-м этаже расположены офисные помещения со свободной планировкой.

Эвакуация людей из помещений 6-го этажа решена по трем лестничным клеткам.

Часть помещений 6-го этажа обеспечена выходами на балкон, по которому можно перейти на другую лестничную клетку.

В осях 9 - 10/Г - Е расположена переходная галерея, обеспечивающая переход между лестницами №№ 2 и 3.

Между осями 1-3 расположено помещение венткамеры.

-й этаж представляет собой офисное помещение со свободной планировкой ограниченное осями 3-10/Е-И.

Эвакуация из помещений 7-го этажа решена по двум лестничным клеткам.

На покрытии 6-го этажа между осями 6-8/А-Г расположена надстройка с размещенной в ней венткамерой. Вход на покрытие 6-го этажа организован со стороны лестницы № 3 через переходную галерею.

На техническом (условно 8-м) этаже расположена венткамера. Вход в нее организован со стороны лестницы № 3 через воздушную зону.

Высота этажей принята 4,2 м, что не противоречит требованиям СНиП.

Все офисные помещения обеспечены естественным освещением.

Все эвакуационные лестницы обеспечены естественным освещением.

Все коридоры этажей здания не имеющие естественного освещения оборудованы системой дымоудаления. Для помещений со свободной планировкой проектом предусмотрена соответствующая подготовка для организации дымоудаления.

Внутренняя отделка здания выполняется из следующих материалов:

Полы:

ковровые и ковралиновые покрытия;

керамическая плитка;

высококачественный линолеум;

паркет;

наливные бетонные;

натуральный камень.

Стены:

акриловая краска;

виниловые покрытия;

обои;

керамическая и мраморная плитка;

водоэмульсионная окраска;

натуральный камень.

Потолки:

водоэмульсионная окраска;

подвесные потолки типа «Амстроног» и из алюминиевой рейки;

гипсокартон

-   акустические специальные.

Отделочные материалы применялись в проекте с учетом требований пожарной безопасности. На путях эвакуации (в коридорах, лестничных клетках, вестибюлях, холлах) для отделки стен и потолков применяются только негорючие материалы, как это предусмотрено п.1.8 СНиП 2.01.02-85*.

Все отделочные материалы имеют соответствующие сертификаты, а материалы, связанные с пожарной безопасностью, определенные приказам МВД № 10 , кроме того, Сертификаты пожарной безопасности.

В качестве противопожарных дверей, в соответствии с техническими характеристиками, к установке принимаются двери типа ДПМ-01-Г, с пределом огнестойкости 0,5 и 1 час, производства 000 «ГЕРМЕТСТРОЙ» (сертификат пожарной безопасности №ССПБ.Ри.УП001.В01512) или им подобные.

На техническом этаже располагаются лифтовые помещения. Лифтовые помещения не имеют смежных стен с офисными помещениями. В здании предусмотрено 6 лифтов, 5 пассажирских грузоподъемностью 400 кг, и один грузопассажирский грузоподъемностью 630 кг.

Здание оборудовано 4-мя раздельными входами, по два на северо-восточной и северо-западной стороне соответственно. Высота этажа 3,8м от пола до пола.

Вода к зданию поступает через центральный водопровод микрорайона, канализация присоединена к центральной канализационной сети города равно как и все остальные инженерные сети здания.

Характеристики здания:

Степень долговечности - II

Степень огнестойкости - I

Класс здания - II

Ориентация - меридиональная.

площадка здание монтажный конструкция

4. Технико - экономические показатели по объекту

.1 Ведомость объемов работ

4.2 Ведомость трудозатрат по СНиП IV-2 -82

.3 Ведомость потребности в материалах и конструкциях

4 Сводная ведомость в потребности в строительных машинах

Сетевая модель возведения здания

Строительство здания начинается с проведения подготовительных работ. Подготовительные работы включают в себя:

2 очистку территории от различного мусора;

3 вертикальную планировку площадки;

4 разметку и привязку осей будущего здания;

5 разметку котлована;

6 прокладку временных сетей и дорог;

7 возведение временных сооружений и помещений.

После окончания подготовительного периода, на который отводится 50 дней, приступают к земляным работам. Земляные работы включают в себя:

8 срезку растительного слоя грунта;

9 разработку грунта экскаватором Э-652Б, ковш V=0,65 м2;

10  подчистку котлована вручную;

11  обратную засыпку после возведения подземной части.

На земляных работах используются: экскаватор Э-652Б и бульдозер ДЗ-18. Далее осуществляется добор грунта вручную и приводится бетонная подготовка толщиной 15 см, затем устанавливаются опалубки плиты фундамента и соответственно укладка арматуры и бетонирование. После бетонирования осуществляется демонтаж опалубки и монтаж опалубки стен подвала. Бетонирование производится бетононасосом АБН-60.

При возведении здания используется башенный кран КБГС-101.М

Выбор монтажного крана

Масса груза: 13.7+0.5=14.2 т

Высота подъема груза: 30м

Вылет стрелы: 51.5м

Принимаем кран башенный КБГС-101.М

Q=10-25т.

Lстр=7-52м

Hкрюка=45м

Опасная зона крана:

Rоп=Lстр+Lmax+5=52+16,2+5=73,2м

Опалубки для перекрытия стен собираются из МЕЛКЫХ щитов. После монтажа опалубки устанавливаются арматурные каркасы стен, которые вяжут в условиях строительной площадки. Каркасы и сетки перекрытия тоже собираются в условиях стройплощадки и устанавливаются в заранее установленную щитовую опалубку перекрытия, которая должна иметь необходимый строительный подъем. Бетонирование ведется в 2 смены бетононасосом.

До производства отделочных работ и устройства полов осуществляются сантехнические и электротехнические работы. Отделочные работы предшествуют устройству полов. Подвод наружных коммуникаций осуществляется в период земляных работ и устройства фундаментов.

Карточка определитель работ сетевого графика:

4.5 Технологическая карта

Область применения технологической карты

Технологическая карта разработана на возведения монолитных стен, колонн и перекрытий.

Состав работ:

1)   монтаж щитов опалубки;

2)   армирование;

3)   бетонирование;

4)   демонтаж опалубки.

Работы ведутся в 2 смены. График производства работ составляем на типовой этаж.

Технология и организация строительного процесса:

2 Технология монолитных работ:

1. Установка щитов опалубки с одной стороны

Состав опалубки - применяются щиты, высотой 3,6 м на этаж. В одном комплекте содержат щитов шириной 0,6м; 26 щитов шириной 1,8 м; 20 щитов 0 1,2 м; угловые и доборные щиты, торцевые. .

2. Установка арматурных сеток и каркасов, предварительно вязанных на площадке.

3. Установка щитов опалубки со второй стороны.

4. Послойное бетонирование с уплотнением бетонной смеси глубинными вибраторами.

Демонтаж опалубки производится после достижения бетоном заданной прочности.

Выбор монтажного крана

Технические параметры:

Необходимая грузоподъемность - Q, т

Необходимая высота подъема крюка - Нк, м

Необходимый вылет крюка - Lк, м

Принимаем башенный кран PONTEIN 644G Кран в осях имеет размеры 3х3 м, максимальный вылет стрелы 50 м, минимальный 5 м, наибольшая высота крюка 75 м, грузоподъемного при минимальном вылете 12,5 т и при максимальном 5,6 т.

Фундамент крана - монолитная плита размерами 7х7 м и высота 0,7 м, ставится на грунт на отметке - 1,2 м. В плите предусмотрены анкерные болты для крепления крана, которые срезаются после окончания строительства и фундаментную плиту убирают от места строительства.

Подъем крана производится методом наращивания, устанавливая секцию с помощью домкратов. Количество секций 8шт., высотой 5,6 м.

Калькуляция трудозатрат на технологическую карту:

Требования к контролю качества работ:

Строительный генеральный план.

Дороги

До начала работ на стройплощадке устраиваются подъездные пути и внутриплощадочные дороги. По способу устройства - грунтовые, шириной 6 м.

Опасные зоны

2 место перемещения машин и оборудования или их рабочих органов и открытых движущихся частей;

3 место, над которым происходит перемещение грузов;

4 граница опасной зоны, в пределах которой возможна опасность в связи с падением предметов, составляет вблизи мест перемещения грузов L=10 м.

Складирование строительных материалов и конструкций:

5 на строительной площадке для временного хранения материалов и конструкций предусмотрен склад:

6 для арматуры, цемента, доски и т.д.

7 для опалубки

8 ремонтная мастерская

9 склад мелкого инвентаря.

Строительная контора совмещается с помещениями для рабочих, уборной, душевыми, медпунктом и столовой и размещается в 2-х этажном здании.

Освещение площади обеспечивается из 4-х сторон прожекторами на мачтах.

Расчет складов

Sскл=Qскл/q

Qскл - количество материалов для хранения на складах

q=количество материалов , хранящихся в 1 м2

Qскл= Qпл*Qí*Ê1*Ê2/T

Qí - 3 дня - норма запаса арматуры, 0,3 для - бетон

Ê1=1,1 - коэффициент неравномерности поступлений;

Ê2=1,3 - коэффициент неравномерности потребления;

Qпл - общее количество складируемой продукции;

Т - время строительства (потребности в складе)

1 Арматурная сталь

2 Бетон

;

3 Щиты опалубки

Sскл. опал.»50 м2 - для одного комплекта опалубки, при hштабеля=2м и норме 20 м2 на 1 м2 склада

Расчет потребности воды

Суммарный расход воды Qобщ:

Qобщ = Qпр + Qхоз + Qпож

Где Qпр - расход воды на производственные нужды:

1 укладка бетона - 100 л/м3 бетона;

2 поливка бетона - 50 л/м3 бетона;

3 приготовление цементного и известнякового раствора - 300 л/м3 бетона;

4 устройство бетонных полов - 30 л/м3 бетона.

Qср - средний расход воды в смену:

+ 284 + 50´4702 + 300´1885,6 + 30´1392,6 = 870958 [л]

Qпр = 1,2´Qср´k1´1/8´3600

где k1 - коэффициент неравномерности.

Qпр = 1,2´870958´1,6´1/8´3600 = 58 л/с

Qхоз - расход воды на хозяйственные и питьевые нужды

Qхоз = ПР/3600´(П1К2/8,2 + П2К2)

ПР = 50 - максимальное число рабочих в смену,

П1 = 20 л - норма потребления на одного человека,

П2 = 30 л - норма потребления на прием душа,

К2 = 2,7 - коэффициент неравномерности.

Qхоз = 50/3600´(20´2,7/8,2 + 30´0,4) = 0,26 (л/с)

Qпож - расход воды на противопожарные цели

Qпож = 10 л/с

Qобщ = 58 + 0,26 + 10 = 68,3 л/с

Расчет диаметра труб для временного водопровода

Д=√(4Q ´ 1000 ) / Пv

Д=400 мм

Расчет потребности в электроэнергии

потр. = åPC / К

Где Р - потребность в мощности на 1 млн. руб. стоимость СМР,

С - стоимость СМР,

К - коэффициент, учитывающий изменения сметной стоимости ( К=1)

Мощность работы:

,08 кВт земляные работы

,3 кВт сварочные работы

,8 кВт подсобные мастерские (арматурные, столярные)

,15 кВт склады (открытые)

,3 кВт монтаж металлоконструкции

,5 кВт административно-бытовые помещения

Рпотр = (0,08 ´ 3 + 0,3 + 1,8 ´ 2 + 0,15 ´ 4 + 0,3 + 1,5) ´ 17 / 1 = 111,2 кВт

Ведомость временных зданий:

Локальная смета на общестроительные работы:

å214275,9

Итого прямых затрат 214,2 т.р

Накладные расходы НР = 15% ПЗ = 32,141 т.р

Итого сметная стоимость 246,41 т.р

Плановое накопление 84,688 т.р

Итого сметная стоимость 331,104т.р

с учетом индексации (на 01.01.00) 6050,0 т.р

Кинд =18,26

4.6 Локальная смета на внутренние сантехнические и электромонтажные работы

Итого прямых затрат 258,00 т.р

Накладные расходы НР = 13% ПЗ = 33,54 т.р

Итого сметная стоимость 291,5 т.р

Плановое накопление 81,89 т.р

Итого сметная стоимость с учетом индексации (на 01.01.00) 6190,0 т.р

4.7 Объектная смета

Итого:148960,0

Технико -экономические показатели:

1 Объем здания, м3 - 11944

2 Площадь здания - 3150

3 Общие трудовые затраты 25 чел.-дн

4. Трудозатраты на единицу объема 0,481чел.-дн/м3

. Трудозатраты на единицу площади 1,82чел.-дн/м2

6 Общая сметная стоимость СМР на возведение объекта (тыс. руб) 148960,0 тыс. руб

7 Сметная стоимость СМР на единицу объема здания 12471,53руб/м3

8 Сметная стоимость СМР на единицу площади здания 47288,9 руб/м2

9 Продолжительность строительства 230 дней

10. Показатель продолжительности строительства

ППС = Тф/Тн = 230/223 =1,031

где Тф - фактическая продолжительность по линейному графику Тф=230 дн.

Тн - нормативная продолжительность по СНиП 1.04.03.85

Тн= 9,3месяцев =223 раб.дн.

5. Конструктивные решения. Противопожарные преграды

Здание запроектировано в виде жесткой пространственной железобетонной конструкции.

Материал наружных и внутренних несущих стен - монолитный железобетон и кирпич. Каркас выполняется из монолитных и сборных железобетонных элементов.

Колонны монолитные сечением 40х40 см.

Перекрытия монолитные толщиной 20 см.

Здание запроектировано 1-й степени огнестойкости и оборудуется полным комплексом СПЗ.

Для строящегося здания применены конструкции со следующими пределами огнестойкости:

несущие элементы здания (стены, колонны, балки, и т.п.) -R-120;

перекрытия - RE1120;

покрытия - RE 30;

самонесущие стены - 1,25 часа;

стены лестничных клеток - RE1120;

элементы лестничных клеток -1 час;

стены и перекрытия выставочного зала - 3 часа;

(п. 2.17 МГСН 4.04-94).

внутренние ненесущие стены (перегородки) - 0,5 часа;

перегородки между офисами и коридорами - 0,75 часа;

перегородки, отделяющие помещения гаража

от других помещений -1 час;

ограждающие конструкции лифтовых шахт -1,5 часа;

ограждающие конструкции коммуникационных шахт -1 час.

Двери лестничных клеток запроектированы с пределом огнестойкости 0,5 часа (п. 2.18 МГСН 4.04-94).

Двери коммуникационных шахт имеют предел огнестойкости 0,75 часа.

Двери всех технических помещений запроектированы противопожарными с пределом огнестойкости 0,5 часа.

Двери в противопожарных стенах первого типа противопожарные с пределом огнестойкости 1,2 часа (п. 2.18 МГСН 4.04-94).

В связи с тем, что основные несущие строительные конструкции: стены лестничных клеток; наружные стены; колонны; лестничные площадки, косоуры, ступени; перекрытия; покрытия выполняются из железобетона, кирпича или бетонных блоков, они имеют предел распространения огня в горизонтальной и вертикальной плоскостях равный 0, как это предусмотрено табл. 1 СНиП 2.01.02-85*.

Проектируемое здание имеет 9-ть этажей. Выполняется из сборного и монолитного железобетона и имеет каркасную схему с поперечными и продольными несущими стенами. Основной шаг поперечных несущих конструкций 7.2м. Ограждающие конструкции -монолитные стены облицованные гранитом (первые 3 этажа), либо оштукатурены под покраску (остальные этажы).

Принятая конструктивная схема здания обеспечивает прочность, жесткость и устойчивость на стадии возведения и в период эксплуатации при действии всех расчетных нагрузок и воздействий.

Внутренняя планировка здания - свободная . Несущии элементы - колонны и лифтовые шахты и наружные стены. Вертикальные нагрузки от перекрытий воспринимаются и передаются на фундамент основания по колоннам, монолитным наружным стенам и лифтовым шахтам одновременно.

Фундамент здания - монолитная ж/б плита толщиной 1300мм на отметке - 8.9. Основанием, по данным «Геотреста», слагают пески пылеватые, средней плотности, влажные, а также пески крупнообломочные. Расчетное сопротивление грунта основания принято 2.50 кН/м.кв. по самому слабому грунту - пески пылеватые.

Стены подвала, расположенные со стороны грунта должны быть защищены сплошной обмазочной гидроизоляцией, под полом подвала устраивают рулонную гидроизоляцию. В первую очередь устраивают внешний водосток для отвода атмосферных вод с территории строительной площадки. После возведения подземной части устроить водонепроницаемую отмостку шириной не менее 1,0 м.

Перекрытия монолитные толщиной 150мм по перекрестным балкам. Несущие стены соединяются между собой монолитным диском перекрытия.

За отметку 0,000 условно принят уровень чистого пола первого этажа.

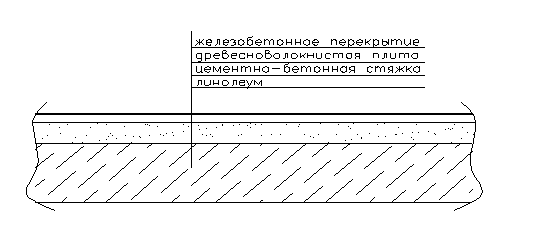

В данном проекте предусмотрены следующие конструкции полов:

Офисы, проходы - авролин по цементно-песчаной стяжке и звукоизоляционным плитам.

Кухня - линолеум на мастике по цементно-песчаной стяжке и звукоизоляционным плитам.

Санузлы - керамическая плитка на цементно-песчаном растворе, гидроизоляция по пенополистирольным плитам.

Лестничные клетки-керамическая плитка на цементно-песчаном растворе.

Запроектирована горизонтальная кровля с внутренним водостоком. Она выполнена из следующих слоев:

защитный слой гравия, втопленный в разогретый слой рулонного материала

·  три слоя фризола

·        полиэтиленовая пленка

·        пенополистирол 10 см

·        пароизоляция - 1слой полиэтиленовой пленки

·        выравнивающая цементно - песчаная стяжка

·        утеплитель

·        монолитное перекрытие

Лестницы - монолитные.

Перегородки - кирпич - 120мм, гипсокартон.

Окна - стеклопакеты с тройным остеклением.

Проемы дверные - деревянные, заводского изготовления

Ниже приведены расчеты по теплотехническим, светотехническим и акустическим показателям приведенных конструкций.

6.
АНАЛИЗ ПОТЕНЦИАЛЬНЫХ ОПАСНОСТЕЙ И ПРОИЗВОДСТВЕННЫХ ВРЕДНОСТЕЙ НА СТРОИТЕЛЬНОЙ ПЛОЩАДКЕ.

В данном разделе рассматривается вопрос потенциальных опасностей и вредностей, возникающих при строительстве 8 этажного монолитного многофункционального здания и меры безопасного ведения работ. Здание возводится в г. Москве, центральный округ, в зоне жилой застройки.

6.1 Земляные работы

Основной причиной травматизма при производстве земляных работ является обрушение грунтовых масс в процессе их разработке и последующих работ в котлованах и траншеях. Обрушение грунта происходит из-за превышения глубины разработки без креплений, неустойчивости откосов, большой их крутизны, недостаточной прочности крепления грунта, неправильной разработки креплений.

Обеспечить устойчивость грунта и предотвратить обрушение можно двумя способами: устройством и установкой креплений.

При ведении земляных работ грунт разрыхляется, разрушается его структура, теряется связность между его частицами, что создает потенциальною опасность обрушения в процессе его разработки, если не принять соответствующих мер. Опасность обрушения грунта возрастает с увеличением глубины разработки.

Разрабатываемое в дипломном проекте 8 этажное монолитное многофункциональное здание, расположенного в существующей жилой застройки при наличии действующих подземных коммуникаций (газопровода, водопровода, электрических кабелей, канализации), расположенных вблизи места предстоящих земляных работ в этом случае до начала земляных работ необходимо получить разрешение на проведение работ от организаций, отвечающих за эксплуатацию этих коммуникаций. К разрешению прикладывается план с указанием расположения и глубины заложения коммуникаций.

Возведение проектируемого здания в существующей жилой застройке требует при проведении земляных работ обязательного крепления стенок котлована.

Все виды креплений классифицируются по характеру ограждающих элементов:

горизонтальное или закладное с расположением элементов ограждения (досок, брусьев) в горизонтальном положении за стойками, удерживаемыми распорками;

вертикальное простое или забойное, когда концы досок забиты в грунт подошвы выемки, с расположением досок за горизонтальными прогонами, удерживаемыми распорами.

По характеру сплошности ограждения различают :

сплошное с размещением впритык ограждающих элементов ( досок, брусьев ) ;

сплошное шпунтованное со специальной обработкой кромок досок для повышения плотности стыка;

не сплошное, при размещении ограждающих элементов с просветом в один элемент.

Второй важной причиной травматизма при производстве земляных работ является использование строительных машин и механизмов.

Травматизм может произойти по следующим причинам: потеря машинами устойчивости; самопроизвольное перемещение машин и их подвижных частей; неисправное состояние машин, их деталей, а также такелажных приспособлений; недостаточная квалификация рабочих, управляющих машиной.

6.1.1 Строительно-монтажные работы , работы на высоте

Также высок уровень травматизма при монтаже строительных конструкций. Как и многие строительные работы, монтаж конструкций может выполняться в любое время года. Большую часть года строители-монтажники вынуждены работать в условиях низких и высоких температур и интенсивного солнечного облучения. Значительную часть рабочего времени монтажник проводит на высоте достигающей 60 м, поэтому их труд требует повышенного нервно-психологического напряжения, непрерывного контроля за положением тела в пространстве, выполнение согласованных общих трудовых операций, производимых несколькими рабочими. Такая работа требует соответствующей квалификации, высокой организованности и дисциплины. Несчастные случаи при монтаже конструкций имеют место в результате падения людей в процессе подъема их на высоту и спуска. Высотными считаются такие работы, которые выполняются на высоте более 5 м от поверхности земли.

Согласно требованиям норм для подъема рабочих на высоту более 25 м, должны применяться грузопассажирские подъемники.

Для обеспечения подъема и спуска к рабочим местам по вертикальным и подвесным лестницам или скобам без дуговых ограждений применяются ловители с канатами или обеспечивают достаточную безопасность работающих.

Выбор лестниц и подмостей, их размещение на монтируемом объекте зависит от характера сооружений. При этом в первую очередь учитывается обеспечение монтажных узлов удобными монтажными площадками, а также создание условий безопасного прохода на монтажные подмости.

Анализ причин травматизма при монтаже строительных конструкций показал, что большая часть несчастных случаев с людьми вызвана обрушением (падением) монтируемых конструкций, падение рабочих с высоты, ошибками при выборе монтажной оснастки; несовершенством или неисправным состоянием механизмов и машин, а также электроустановок и другими факторами (недостаточной освещенностью; неудовлетворительным выполнением технологических требований и др.)

6.1.2 Применение электрического тока

Электротравмы при применении электрического тока составляют около 1% от общего числа травм на производстве. При этом большинство смертельных несчастных случаев происходит на электроустановках напряжением до 1000 в , которые применяются в строительстве .

Опасность эксплуатации электроустановок определяется тем, что токоведущие проводники не подают сигналов опасности, на которые реагирует человек. Реакция на электрический ток возникает лишь после его прохождения через ткани человека.

Надежная электрическая изоляция различных токоведущих проводов является основной обеспечения электроснабжения электробезопасности. Кроме этого осуществляется средства защиты от поражения электрическим током установленные ГОСТ 12.1.019-79.

применяется предупредительная сигнализация, блокировка, знаки безопасности; звуковой сигнал красным цветом лампы предупреждает о появление опасности; на видных местах вывешиваются плакаты

при всех работах выполняемых под напряжением, кроме штанг, клещей используют диэлектрические перчатки, рукавицы и монтажный инструмент с изолированными ручками

компенсация токов путем заземления; в данном случае между нейтралью землей включают компенсационную катушку, этот вид зашиты применяют одновременно с защитным заземлением или отключением;

быстродействующая защита, обеспечивает автоматическое отключение электроустановки при возникновении в ней опасности поражения током.

6.1.3 Применение машин механизмов

Из года в год появляются новые машины с лучшими эксплутационными свойствами, однако обеспечение безопасности машин остается неизменно важнейшей проблемой. Большинство строительных машин по своим техническим характеристикам можно отнести к средствам повышенной опасности. В первую очередь к ним относится подъемно- транспортные, землеройные, дорожные, строительные, оборудование для получения и хранения сжатых газов, оборудование заводов ЖБК и т.д.

Эксплуатацию строительных машин и механизмов, а также их техническое обслуживание следует осуществлять в соответствии с требованиями ГОСТ 12.3.033-84, СНиП 3.01.01-85 и инструкций завода-изготовителя.

До начала работы с применением машин руководитель работ должен определить схему движения и установки машин, места и способы зануления, имеющих электропривод.

Запрещается оставлять работающие машины и механизмы без присмотра.

6.1.4 Требования к производственному освещению

-   Освещенность на рабочих местах должна соответствовать характеру зрительной работы. Увеличение освещенности рабочих поверхностей улучшает условия видения объектов, повышает производительность труда.

-        Достаточно равномерное распределение яркости на рабочей поверхности. При неравномерной яркости в процессе работы глаз вынужден переадаптироваться, что ведет к утомлению зрения.

-        Отсутствие резких теней на рабочих поверхностях. В поле зрения человека резкие тени искажают размеры и формы объектов различения, что повышает утомление зрения, а движущиеся тени могут привести к травмам.

-        Постоянство освещенности во времени. Колебания освещенности вызывают переадаптацию глаза, приводят к значительному утомлению.

Электрическое освещение строительных площадок и участков внутри здания осуществляется установками общего равномерного или локализованного освещения, а местное освещение - инвентарными светильниками или переносными приборами. Общее равномерное освещения строительных площадок должно быть не менее 2 лк. Если Ен < 2лк, то к общему равномерному освещению устраивается дополнительно локализованное освещение.

Для всех строительных площадок и участков, где работы выполняются в темное время суток, предусматривается устройство рабочего освещения. Если требуется охрана строительной площадки, то из рабочего освещения выделяется часть светильников, обеспечивающих охранную освещенность, равную 0,5 лк.

Эвакуационное освещение предусматривается в местах основных путей эвакуации, а также в местах прохода, связанных с опасностью травматизма. Эвакуационное освещение внутри строящегося здания должно составлять 0,5 лк, вне здания - 0,2 лк.

В проекте применяется прожекторное освещение строительной площадки. Применение прожекторного освещения для строительных площадок имеет ряд существенных преимуществ по сравнению с освещением светильниками: экономичность, благоприятное для объемного видения соотношение вертикальной и горизонтальной освещенности, меньшая загруженность территории столбами и воздушной проводкой, а также удобство обслуживания осветительной установки. В то же время прожекторное освещение требует принятия мер по снижению слепящего действия и исключения теней. Целесообразно комбинировать прожекторное освещение со светильниками для участков с малой шириной.

Светотехническим расчетом прожекторного освещения определяется тип прожектора, необходимое их число, высота и место установки, углы наклона оптической оси прожекторов в вертикальной и горизонтальной плоскостях. Расчет прожекторного освещения производят приближенно по мощности прожекторной установки и более точно путем компоновки изолюкс или по методу веера прожекторов.

6.1.5 Защита от шума и вибрации

Методы уменьшения вредных вибраций от работающего оборудования можно разделить на две основные группы:

. Уменьшение интенсивности возбуждающих сил в источнике их возникновения;

. Ослабление вибрации на путях их распространения через опорные связи от источника к другим машинам и строительным конструкциям.

Если не удается уменьшить вибрацию в источнике или вибрация является необходимым технологическим компонентом, то ослабление вибрации достигается применением виброизоляции, виброгасящих оснований, вибропоглощения, динамических гасителей вибрации.

Виброизоляторы выполняют из стальных пружин, резины, и других материалов. Применяют также комбинированные резинометаллические и пружинно-пластмассовые виброизоляторы и пневморезиновые амортизаторы (в них используют свойства сжатого воздуха).

Метод вибропоглощения заключается в нанесении на вибрирующую поверхность упруговязких материалов (резины, пластиков, вибропоглощающих мастик), обладающих большим внутренним трением. Ослабление вибрации достигается за счет поглощения энергии колебаний в упругом материале.

В том случае, если механическими способами (виброизоляцией и виброгашением) не удается снизить вибрацию ручных машин и рабочих мест до гигиенических норм, применяют виброзащитные рукавицы и виброзащитную обувь.

Виброзащитные рукавицы не должны препятствовать выполнению рабочих операций, а используемые упругодемпфирующие материалы защищают тканью (фланелью, байкой) для предотвращения раздражения кожи, впитывания влаги. Виброзащитную обувь изготавливают из кожи (или ее заменителей), снабжают стелькой из упругодемпфирующего материала для защиты от вибрации на частоте выше 11Гц.

Шумы, методы защиты от шумов.

С физиологической точки зрения шумом является любой звук, неприятный для восприятия, мешающий разговорной речи и неблагоприятно влияющий на здоровье человека. Орган слуха человека реагирует на изменение частоты, интенсивности и направленности звука. Человек способен различать звуки в диапазоне частот от 16 до 20000 Гц. Границы восприятия звуковых частот неодинаковы для различных людей; они зависят от возраста и индивидуальных особенностей. Колебания с частотой ниже 20 Гц (инфразвук) и с частотой свыше 20 000 Гц (ультразвук), хотя и не вызывают слуховых ощущений, но объективно существуют и производят специфическое физиологическое воздействие на организм человека. Установлено, что длительное воздействие шума вызывает в организме различные неблагоприятные для здоровья изменения.

Объективно действие шума проявляется в виде повышенного кровяного. давления, учащенного пульса и дыхания, снижения остроты слуха, ослабление внимания, некоторого нарушения координации движения и снижения работоспособности. Субъективно действие шума может выражаться в виде головной боли, головокружения, бессонницы, общей слабости. Комплекс изменений, возникающих в организме под влиянием шума, в последнее время медиками рассматривается как «шумовая болезнь».

Разработка мероприятий по борьбе с производственным шумом должна начаться на стадии проектирования технологических процессов и машин, разработки плана производственного помещения и генерального плана предприятия, а также технологической последовательности операций. Этими мероприятиями могут быть: уменьшение шума в источнике возникновения; снижения шума на путях его распространения; архитектурно-планировочные мероприятия; совершенствование технологических процессов и машин; акустическая обработка помещений.

Уменьшение шума в источнике возникновения является наиболее эффективным и экономичным. В каждой машине (электродвигатель, вентилятор, вибратор) в результате колебаний (соударений) как всей машины, так и составляющих ее деталей (зубчатых передач, подшипников, валов, шестерен) возникают шумы механического, аэродинамического и электромагнитного происхождения.

Снизить шумы аэродинамического и электромагнитного происхождения часто можно только уменьшением мощности или рабочих скоростей машины, что неизбежно приведет к снижению производительности или нарушению технологического процесса. Поэтому во многих случаях, когда существенного уменьшения шума в источнике не удалось достичь, используют методы снижения шума на путях его распространения, т.е. применяют шумозащитные кожухи, экраны, глушители аэродинамических шума.

В необходимых случаях меры коллективной защиты дополняются применением средств индивидуальной защиты от шума в виде различных наушников, вкладышей, шлемов.

6.1.6 Защита от пыли и вредных газов

Строительно-монтажные работы, работы нулевого цикла, а в особенности отделочные работы связаны с огромным риском для здоровья.

Пыль представляет собой гигиеническую вредность, так как она отрицательно влияет на организм человека Чем мельче пыль, тем она опаснее для человека. Наиболее опасными для человека считаются частицы размером от 0,2 до 7 мкм, которые, попадая в легкие при дыхании, задерживаются в них и, накапливаясь, могут стать причиной заболевания. Существует три пути проникновения пыли в организм человека: через органы дыхания, желудочно-кишечный тракт и кожу. Пыль токсичных веществ (свинца, мышьяка и др.) может привести к острому или хроническому отравлению организма. Помимо этого пыль ухудшает видимость на строительных объектах, снижает светоотдачу осветительных устройств, повышает абразивный износ трущихся изделий машин и механизмов. В результате этих причин снижается производительность и качество труда и ухудшается общая культура производства.

Гигиеническая вредность пыли зависит от ее химического состава. Наличие в пыли веществ ее токсическими свойствами повышает ее опасность. Особую опасность представляет диоксид кремния SiО2, который вызывает такое заболевание, как силикоз. В зависимости от химического состава пыль подразделяется на: органическую (древесная, хлопковая, кожевенная и др.), неорганическую (кварцевая, цементная, карборундовая и др.) и смешанную.

Средства защиты от пыли

Для предупреждения загрязнения пылью воздушной среды и защиты работающих от ее вредного воздействия необходимо проведение следующего комплекса мероприятий:

-   максимальная механизация и автоматизация производственных процессов. Это мероприятие позволяет исключить полностью или свести к минимуму количество рабочих, находящихся в зонах интенсивного пылевыделения;

-        применение герметичного оборудования, герметичных устройств для транспорта пылящих материалов.

Например, использование установок пневматического транспорта всасывающего типа позволяет решать не только транспортные, но и санитарно-гигиенические задачи, так как полностью исключает пылевыделения в воздушную среду помещений. Аналогичные задачи решает и гидротранспорт;

-   использование увлажненных сыпучих материалов.

Наиболее часто применяется гидроорошение с помощью форсунок тонкого распыления воды;

-   тщательная и систематическая пылеуборка помещений с помощью вакуумных установок (передвижных или стационарных).

Наибольший гигиенический эффект позволяют получить стационарные установки, которые при высоком разрежении в сетях обеспечивают качественную пылеуборку значительных производственных площадей;

-   очистка от пыли вентиляционного воздуха при его подаче в помещения и выбросе в атмосферу.

При этом выбрасываемый вентиляционный воздух целесообразно отводить, в верхние слои атмосферы, чтобы обеспечить его хорошее рассеяние и тем самым ослабить вредное воздействие на окружающую среду;

-   применение индивидуальных средств защиты от пыли:

респираторов (лепестковых, шланговых и др.), очков и противопыльной спецодежды.

Защита от вредных газов

В строительном производстве при различных технологических процессах может выделяться ряд вредных газов: оксид углерода, аммиак, хлор, бензин, ацетилен, ацетон и т.д. Наиболее эффективной мерой профилактики отравлений и профессиональных заболеваний в строительстве является создание таких условий труда, при которых исключается или сводится к минимуму контакт работающих с вредными веществами. Все работающие с вредными веществами должны быть обучены правилам техники безопасности и знать начальные признаки действия вредных веществ. Для защиты тела работающих применяют спецодежду, спецобувь, перчатки и рукавицы, прорезиненные или из кислотостойких материалов. Органы зрения защищают очками. Периодически проводят медицинские осмотры.

При работе в условиях высокой загазованности воздушной среды применяют противогазы, фильтрующего и изолирующего типов. Каждый тип фильтрующего противогаза защищает от определенного вредного вещества.

При проведении отделочных работ, будь то циклевка паркета или покраска, штукатурка и др. рабочий должен обязательно использовать средства индивидуальной защиты.

Малярные составы следует готовить централизованно. При их приготовлении на строительной площадке необходимо использовать для этих целей помещения, оборудованные вентиляцией, не допускающей предельных концентраций вредных веществ в воздухе рабочей зоны.

Запрещается приготовление малярные составы, нарушая требования инструкции завода-изготовителя, краски, а также применять растворители, на которых нет сертификата с указанием о наличии и характере вредных веществ.

Тару с взрывоопасными материалами (лаками, нитрокрасками и т.п.) во время перерывов в работе следует закрывать пробками или крышками и открывать инструментом, не вызывающим искрообразования.

6.1.7 Пожаробезопасность на строительной площадке

Пожарная опасность твердых веществ и материалов характеризуется их склонностью к их возгоранию и самовозгоранию.

К возгоранию относятся случаи возникновения горения при воздействии внешних источников зажигания с температурой выше температуры самовозгорания.

К самовозгоранию относятся случаи горения, возникающие при температуре окружающей среды или при умеренном нагреве ниже Тсв.

Ответственными за состояние пожарной безопасности на строительной площадке являются прорабы, мастера, бригадиры.

На строительной площадке должно быть организовано обучение всех рабочих и служащих правилам пожарной безопасности и действиям на случай возникновения пожара. Лиц, не прошедших инструктажа, не следует допускать к работе.

При строительстве должны быть предусмотрены пути эвакуации при пожаре (проходы, коридоры, лестницы). На пути эвакуации не должно быть препятствий, мешающих быстрой эвакуации людей.

Двери из помещений и коридоров в лестничные клетки в открытом положении не должны уменьшать расчетную ширину пути эвакуации.

В проектируемом здании предусмотрены наружные пожарные лестницы, предназначенные для эвакуации людей.

Также необходимо предусмотреть средства для тушения пожаров.

В настоящее время в качестве средств тушения используют: воду, которая может подаваться в очаг пожара сплошными или распыленными струями; пены, представляющие собой коллоидные системы, состоящие из пузырьков воздуха или диоксида углерода (в случае химической пены); инертные газовые разбавители; гомогенные ингибиторы, гетерогенные ингибиторы и комбинированные составы.

Также существуют автоматические системы пожаротушения.

Одним из наиболее важных элементов системы противопожарного водоснабжения является противопожарный водопровод (наружный или внутренний).

6.2    ИНЖЕНЕРНЫЕ РЕШЕНИЯ ПО ОХРАНЕ ТРУДА В СТРОЙТЕЛЬСТВЕ

6.2.0 Расчёт прожекторного освещения(приближенный метод.)

Расчет числа прожекторов производят исходя из нормируемои освещенности и мощности лампы . Ориентировочное число прожекторов N равно

N=mEH k A / PЛ

Где, m=0,2 - коэффициент учитывающий световую отдачу источника света, КПД прожекторов и коэффициент использования светового потока

EН=1,0 - лк-нормируемая освещенность горизонтальной поверхности

k=1,5 - коэффициент запаса

A=2600 м2 - площадь застройки

Pл=200 Вт - мощность лампы

Тогда, N=0,2 х 1,0 х 1,5 х 2500/200=3,9

=> принимаю 4-прожектор ПСМ-30-1,с лампой Г220-200

=> минимальная высота установки прожекторов над освещаемой поверхностью hmin = 10.5м

В нашем случае удобно установить прожекторы по углам освещаемой площадки. Расстояние между мачтами 70 и 40 м, угол наклона -80.

.2.1 Расчёт тонкой безанкерной подпорной стенки

Подпорная стенка -металлические трубы Ø219мм, заполненый песком

Расчёт ординат эпюры нагрузок:

1)a=(q+γ y)λa ; p=γ х y х λp+2ctg(45*+ρ/2) ; σaq=q+∑γi уi ; σp=∑γi уi ;

σp=σp хλp хkp+2ctg(45*+ρ/2)

σp(в точке -4,0)=155кПа

Расчет элементарных сил расчётной схемы нагрузок

=П x ymax =50х3=150кН

=7,7м-из веревочного многоугольникаст=1,1 х to=1,1х7,7=8,5м-высота трубы

)Δ=Δ1+Δ2+Δ3=Δ1+(M(2+3Z/tст)+Q(3tст/2+2Z))

Δ2+Δ3=0,10м; Δ1=(Ζ4/(120EJ))х(11 a1+4a2)=0,04м где,a1=3,5кПа;a2=18,5кПа

Δ=0,10+0,04=0,14м

ПРИНИМАЮ ГЛУБИНУ ЗАБИВКИ ОГРАЖДАЮЩЕЙ СТЕНКИ ОТ ПОВЕРХНОСТИ ЗЕМЛИ 8,5м С ШАГОМ В ОСЯХ -1,0м

Между трубами осуществляем забивку из досок толщиной 40мм исходя из особенностей грунта строительной площадки.

6.2.2 Расчет защитного заземления

Защитное заземление - преднамеренное соединение с землей частей оборудования, не находящихся под напряжением в нормальных условиях эксплуатации, но которые могут оказаться под напряжением в результате нарушения изоляции электроустановки.

Согласно «Правилам устройства электроустановок» сопротивление защитного заземление в любое время года не должно превышать: 10 Ом при Nтр > 100 кВ´А; 0,5 Ом - в установках напряжением выше 1000 В с большими токами замыкания на землю (более 500 А).

Исходные данные:

грунт с удельным электрическим сопротивлением ρ = 100 Ом´м;

в качестве заземлителя приняты стальные трубы 0,08 м и длиной l = 2,5 м, располагаемые вертикально и соединенные на сварке стальной полосой 40´4 мм;

мощность электродвигателя серии А4160S2 U=15 кВт , n = 3000 мин-1;

мощность трансформатора принята 170 кВ´А, требуемое по нормам допускаемое сопротивление заземляющего устройства [ra] ≤ 4 Ом.

Расчет.

Принимаем схему заземления электродвигателя крана. Определяем сопротивление одиночного вертикального заземлителя Rв, Ом по формуле

Rв = ρрасч/2πl´(ln 2l/d + ½´ lg (4t+l/4t-l))

где t - расстояние от середины заземлителя до поверхности грунта, м.

Расчетное удельное сопротивление грунта ρрасч = ρ´ψ, где ψ- коэффициент сезонности, учитывающий возможность повышения сопротивления грунта в течение года.

Принимаем ψ = 1,7 для III климатической зоны. Тогда ρрасч = ρ´ψ = 100´1,7 = 170 Ом´м.

Rв = 48 Ом.

Определяем сопротивление стальной полосы соединяющей стержневые заземлители Rп = 21.

Определяем ориентировочное число n одиночных стержневых заземлителей по формуле n = 12 шт.

Принимаем расположение вертикальных заземлителей по контуру с растоянием между смежными заземлителями равными 2L . По табл. находим действительные значения коэффициента использования ηв =0,66, ηг = 0,39.

Определяем необходимое количество вертикальных заземлителей

N = Rв/([ra]´ηв) = 48/(4´0,66) = 18 шт.

Вычисляем общее расчетное сопротивление заземляющего устройства R с учетом соединительной полосы

R = Rв ´ Rг / (Rв ´ ηг + Rг ´ ηв ´ n) = 3,76 Ом.

Правильно расчитанное заземляющее устройство должно отвечать условию R≤[r3]. Расчет выполнен верно так как 3,76 < 4. Если R>[r3], то необходимо увеличить число вертикальных заземлителей.

7. Природоохранные мероприятия после строительства

Запроектированное многофункциональное 9-ти этажное офисное здание не требует специальных природоохранных мероприятий. Сброс внутренних стоков предусматривается в городскую фекальную канализационную сеть. Отвод ливневых вод с территории осуществляется закрытым дренажем в городскую систему водостока. Возможного источником шума внутри здания являются лифтовые и кондиционирующие установки. Для снижения шума от лифтовых установок предусматриваются мероприятия, рекомендуемые техническими условиями при устройстве лифтов, конструкции лифтовых установок отрезаны от несущих конструкций здания.

После окончания строительства предусмотрены работы по озеленению территории.

Озеленение площадки

Посадка деревьев: озеленение площадки предусмотрено выполнить следующими видами пород деревьев:

1липа обыкновенная

2рябина обыкновенная

3различные виды кустарников

Также предусмотрено выполнить привоз растительного слоя и там где необходимо посев газонной травы.

Общая площадь газонов составляет около 1000 м2

8.Теплотехнический расчет ограждающих конструкций

Теплотехнический расчет производим в соответствии со СниПом II-3-79* «Строительная теплотехника. Нормы проектирования». Производим расчет слоистых конструкций состоящих из нескольких слоев, расположенных параллельно внешним поверхностям ограждения.

Определим сопротивление теплопередаче монолитной стены жилого дома в г. Москве из бетона толщиной 0,235м, минераловатной жесткой плиты на синтетическом и битумном связующем толщиной 0,05м и фактурного слоя штукатурки толщиной 0,04м.

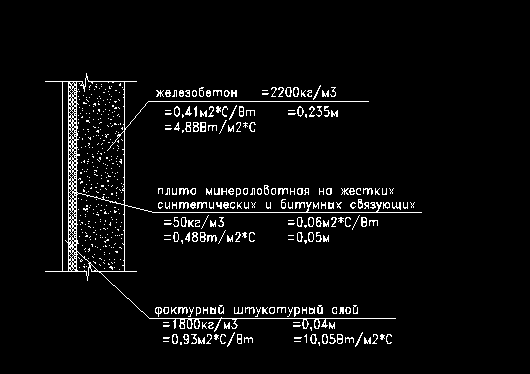

Характеристики материалов даны на рисунке

По таблице приложения 3, приведенной в СНиПе (гр.Б) находим для нормальных условий эксплуатации; R1 =0,41 м2*С0/Вт, R2=0,06 м2*С0/Вт, R3=0,93м2*С0/Вт.

R = 0,114 м2*С0/Вт - для стен, полов и гладких потолков отапливаемых зданий;

R = 0,04 м2*С0/Вт -для стен и бесчердачных перекрытий

=0,114+0,235/0,41+0,05/0,06+0,04/0,93+0,04=1,58м2*С0/Вт

Определим, удовлетворяет ли теплофизическим требованиям стена жилого дома климатическим условиям г.Москвы

Определяем характеристику тепловой инерции стены по формуле

D=R *s +R *s +R *s

Здесь согласно СНиПу, для штукатурного слоя s=10,05 Вт/м2*С0, R=0,043 м2*С0/Вт, для утеплителя s =0,48 Вт/м2*С0, R=0,83 м2*С0/Вт, для железобетона =5,93+3,84/2=4,88 Вт/м2*С0 , R=0,57 м2*С0/Вт

D=10,05*0,043+0,48*0,83+4,88*0,57=3,61 т.е. стена относится к конструкциям средней массивности.

Определяем требуемое сопротивление стены теплопередаче Rтр0=(tв-tн)*n/ tн*Rв

Rтр0=(18+27)*1/ 4*0,114*1,1=1,41 м2*С0/Вт, где 1,1-повышающий коэффициент;

Так как R0=1,58 м2*С0/Вт > Rтр0=1,41 м2*С0/Вт, то следовательно стена удовлетворяет климатическим условиям г.Москвы.

Проверим возможность выпадения конденсата водяных паров на внутренней поверхности наружных стен, если относительная влажность внутреннего воздуха

=60%, tв=+18oC, tн=-27oC

По данным расчетам имеем R0=1,58 м2*оС/Вт

= tв -( tв - tн )* Rв / R о=18-(18+27)*0,114/1,58=14,80С

Согласно СНиПу находим соответствующее температуре +18оС значение предела упругости Е=20,6кПа

При относительной влажности внутреннего воздуха =60% действительная упругость водяного пара е=20,6*0,6=12,3кПа. Следовательно, температура, для которой упругость водяного пара равна 12,3кПа, является максимальной и будет точкой росы.

По СНиПу находим, что упругость 12,3кПа соответствует температуре точке росы =10,2 оС. Так как температура внутренней поверхности наружной стены соответствует температуре =14,8 оС, т.е. выше, чем точка росы, то, следовательно, конденсации водяных паров на внутренней поверхности стены не будет.

Кроме наружной стены имеется соприкосновение перекрытия с наружным воздухом, поэтому проводим расчет данного участка ограждения.

Определим сопротивление теплопередаче участка перекрытия жилого дома в г. Москве в пакете из железобетона толщиной 0,15м, минераловатной жесткой плиты на синтетическом и битумном связующем толщиной 0,12м и фактурного слоя штукатурки толщиной 0,015м.

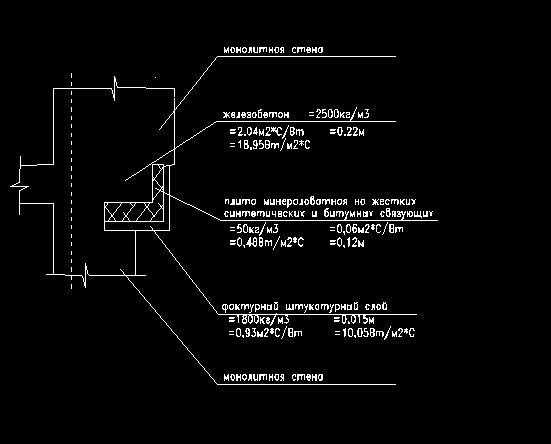

Характеристики материалов даны на рисунке.

По таблице приложения 3, приведенной в СНиПе (гр.Б) находим для нормальных условий эксплуатации; =2,04 м2*С0/Вт, =0,06 м2*С0/Вт, =0,93м2*С0/Вт.

R = 0,114 м2*С0/Вт -для стен, полов и гладких потолков отапливаемых зданий;

R = 0,08 м2*С0/Вт -для чердачных перекрытий

=0,114+0,15/2,04+0,12/0,06+0,015/0,93+0,08=2,42м2*С0/Вт

Определим, удовлетворяет ли теплофизическим требованиям данная конструкция перекрытия жилого дома климатическим условиям г. Москвы.

Определяем характеристику тепловой инерции стены по формуле

D=R *s +R *s +R *s

Здесь согласно СНиПу, для штукатурного слоя s=10,05 Вт/м2*С0, R=0,016 м2*С0/Вт, для утеплителя s =0,48 Вт/м2*С0, R=2,0 м2*С0/Вт, для железобетона

s =18,95 Вт/м2*С0 , R=0,012 м2*С0/Вт

D=10,05*0,016+0,48*2,0+18,95*0,012=1,35 т.е. перекрытие относится к конструкциям средней массивности.

Определяем требуемое сопротивление участка перекрытия теплопередаче Rтр0=(tв-tн)*n/ tн*Rв

Rтр0=(18+27)*0,75/ 2*0,114*1,1=2,11 м2*С0/Вт, где 1,1-повышающий коэффициент;

Так как R0=2,42 м2*С0/Вт > Rтр0=2,11 м2*С0/Вт, то следовательно данный участок перекрытия удовлетворяет климатическим условиям г. Москвы. Проверим возможность выпадения конденсата водяных паров на внутренней поверхности участка перекрытия, если относительная влажность внутреннего воздуха

=60%, tв=+18oC, tн=-27oC

По данным расчетам имеем R0=2,42 м2*оС/Вт

= tв -( tв - tн )* Rв / R о=18-(18+27)*0,114/2,42=15,550С

Согласно СНиПу находим соответствующее температуре +18оС значение предела упругости Е=20,6кПа

При относительной влажности внутреннего воздуха =60% действительная упругость водяного пара е=20,6*0,6=12,3кПа. Следовательно, температура, для которой упругость водяного пара равна 12,3кПа, является максимальной и будет точкой росы.

По СНиПу находим, что упругость 12,3кПа соответствует температуре точке росы =10,2 оС. Так как температура внутренней поверхности соответствует температуре =15,55 оС т.е. выше, чем точка росы, то, следовательно, конденсации водяных паров на внутренней поверхности не будет. Так как имеем теплое чердачное пространство, то перекрытие над последним жилым этажем просто штукатурим с обеих сторон фактурным слоем толщиной 0,015м.

ВЫВОД

Запроектированные наружные ограждающие конструкции удовлетворяют всем теплотехническим требованиям:

Обладают достаточными теплозащитными свойствами, чтобы лучше сохранять теплоту в помещениях в холодное время года или защищать от перегрева в летнее время. Не имеют при эксплуатации на внутренней поверхности слишком низкую температуру, значительно отличающуюся от температуры внутреннего воздуха, во избежание образования в ней конденсата и охлаждения тела человека от теплопотерь излучением

Обладают воздухонепроницаемостью не выше установленного предела, выше которого воздухообмен будет понижать теплозащитные качества ограждения и охлаждать помещение, вызывая у людей, находящихся вблизи ограждения, ощущение дискомфорта

Сохраняют нормальный влажностный режим, так как увлажнение ограждения ухудшает его теплозащитные свойства, уменьшает долговечность и ухудшает температурно-влажностный климат в помещении

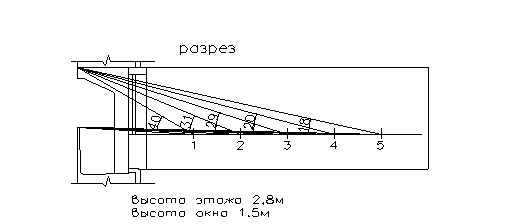

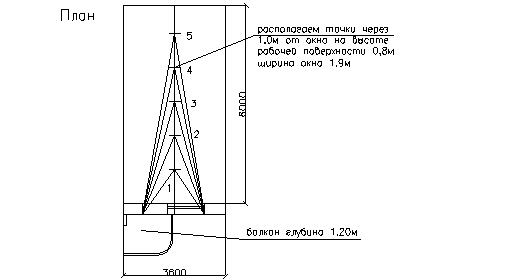

9. Расчет естественного освещения при боковом источнике света

Для оценки условий освещения, создаваемых источником света, пользуются коэффициентом естественного освещения. Пользуемся графическим методом разработанным А.М. Данилюком.

К.Е.О.=(n1*n2/100*q+R*K)*r*r0

где : К.Е.О.- коэффициент естественной освещенности, находим по формуле,

n1-количество световых лучей по вертикальной плоскости, определяем по графику I Данилюка,

n2- количество световых лучей по горизонтальной плоскости, определяем по графику II Данилюка,

q - коэффициент, учитывающий неравномерную яркость облачного небосвода, определяется в зависимости от угла Q между линией рабочей плоскости и линией соединяющей исследуемую точку с оптическим центром светопроема,

R - коэффициент, учитывающий свет, отраженный от противостоящего здания, если оно имеется, R= n1*n2/100 где n1,n2 количество соответственно теневых лучей,

K - коэффициент, учитывающий относительную яркость противостоящего здания, принимаем по таблице СниП,

r- коэффициент, учитывающий повышение К.Е.О., при боковом освещении благодаря свету, отраженному от внутренних поверхностей и подстилающего слоя, прилегающему к зданию, зависит от параметров рассматриваемой комнаты,

r0- общий коэффициент светопропускания, принимаем по таблице СниП.

ВЫВОД

В данной комнате по расчету необходимо применять комбинированное освещение, у стены противоположной оконному проему обязательно повесить светильники.

10. Расчет перекрытия на ударный шум

Расчет на ударный шум производим в соответствии со СНиП II-12-77 “Защита от шум”.

Определяем изоляцию от ударного шума междуэтажного перекрытия, состоящего из несущей железобетонной плиты толщиной 140мм (2400кг/м3), сплошного слоя древесноволокнистой плиты толщиной 50мм (250кг/м3), цементно-бетонной стяжки толщиной 20мм (1200кг/м3) и линолеумного покрытия толщиной 3мм (1100кг/м3).

Определяем значение поверхностных плотностей элементов перекрытия

m1=2400*0.14=336кг/м2

m2=1200*0.02+1100*0.003=27.3кг/м2

m3=250*0.05=12.5кг/м2

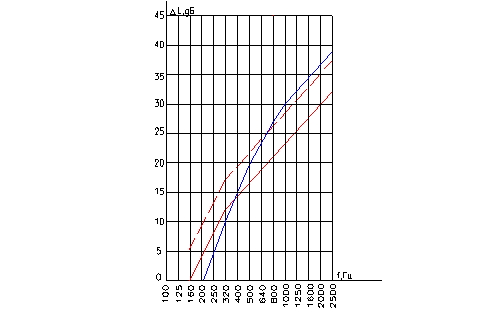

для значения m1 строим частотную характеристику требуемого снижения приведенного уровня ударного шума.

Находим нагрузку на звукоизолирующий слой

М=273+1500=1730Па

Где 273Па-постоянная нагрузка, 1500Па- временная нагрузка на перекрытие.

Динамический модуль упругости древесноволокнистой плиты б = 1.4*106 Па, статический модуль - E =3*105Па.

Толщина упругой прокладки в сжатом состоянии

D=d0*(1- М /E)=0.05*(1-1730*103/3*105)=0.0498м

Где d0 - толщина упругой прокладки в несжатом состоянии.

Находим К= б / D =1.4*106/0.0498=2.81*108Па - коэффициент жесткости упругого основания.

Определяем резонансную частоту колебаний на упругом основании

f0= 0.05 ( К / m2 ) 1/2=0.05*(2.81*108/27.3)1/2 =160 Гц

Для построения расчетной частотной характеристики снижения приведенного ударного шума, при значении = m1/ m2=336/27.3=12.3 используем следующую формулу

L2 = 10lg(1.17+a2*(a2-1.84)), где а = f / f0

Сумма отклонений составляет 55 дБ. Среднее отклонение составляет 55/16=3.44 , что более 2дБ, смещаем нормативную кривую вверх на 6 дБ. Среднее отклонение составляет -31/16 = 1.98 < 2 дБ, таким образом, показатель изоляции ударного шума равен +6 дБ, что обеспечивает нормативные требования звукоизоляции для жилых помещений +3 дБ.

Находим индекс приведенного уровня ударного шума

Ly = Lyo - дLy =70-6 = 64 дБ < 67 дБ, что составляет норму для междуэтажных перекрытий.

Ly - индекс приведенного уровня ударного шума под перекрытием

Lyo- индекс приведенного уровня ударного шума плиты перекрытия

д Ly- снижение приведенного уровня ударного шума звукоизолирующим слоем

Lyн- нормативный индекс приведенного уровня ударного шума принимаемый по таблице СНиПа.

ВЫВОД

Принимаемая конструкция пола имеет достаточный индекс изоляции от ударного шума.

Литература по разделу “Архитектура”

1. СНиП 2.01.01_82 “Строительная климатология и геофизика”

. СНиП II_3_79** “Строительная теплотехника”

. СНиП II_3_79 “ Строительная теплотехника” от 11.08.95 (с изменениями)

. А.В.Захаров, Т.Г.Маклакова “Архитектура гражданских и промышленных зданий”

. “Методическое указание к составлению архитектурно-строительной части дипломного проекта”. Себекин И.М.

. “Генеральные планы гражданских зданий”. Учебное пособие. И.С. Родионовская.
