Формы изменчивости

Белорусский Государственный Университет

Информатики и Радиоэлектроники
















Контрольная работа

по

МАГИ
















Выполнил студент

группы 500501

Балахонов Е.В.


Задание.


            Создать программу, осуществляющую фильтрацию шумов в растровых изображениях методами усредняющего, порогового и медианного фильтров.

            Програма написана на языке Object Pascal и выполняется в среде Win32. Общий вид программы показан на рис. № 1.

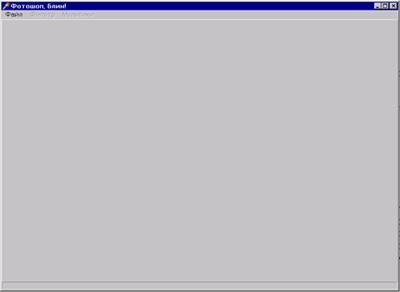

Рис. № 1. Общий вид главного окна программы.

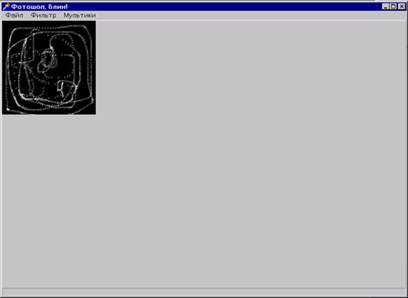

Рис. № 2. Общий вид главного окна программы c

загруженным исходным изображением.

1. Усредняющий фильтp.


Алгоритм работы усредняющего фильтра заключается в замене значения яркости в

текущем пикселе на среднюю яркость, вычисленную по его 8 окрестностям, включая и сам элемент. Этот фильтр является самым простым. К недостаткам его можно отнести сглаживание ступенчатых и пилообразных функций. Кроме того пиксели, имеющее существенно отличное значение яркости и являющимися шумовыми могут вносить значительный вклад в результат обработки.

            Реализация фильтра представлена в виде процедуры:

   Procedure AverageFilter(Value:Integer);

 Данная процедура осуществляет алгоритм усредняющего фильтра применительно к объекту TBitmap. В него предварительно должна быть загружено изображение (Рис. № 2). Результат работы усредняющего филтра можно увидеть на рис. № 3. Параметр Value – порог при котором производятся манипуляции с пикселом.

Procedure TMainForm.AverageFilter;

var

 PrevisionLine:pByteArray;

 CurrentLine:pByteArray;

 NextLine:pByteArray;

 I,J:Integer;

 Summ:Integer;

begin

 if Image1.Picture.Bitmap.PixelFormat = pf8bit then

 begin

  for I := 0 to Image1.Picture.Bitmap.Height - 1 do

  begin

   CurrentLine := Image1.Picture.Bitmap.ScanLine[I];

   for J := 0 to Image1.Picture.Bitmap.Width - 1 do

   begin

    Summ := 0;

    if I > 0 then

    begin

     PrevisionLine := Image1.Picture.Bitmap.ScanLine[I - 1];

     if J > 0 then

     begin

      Summ := Summ + PrevisionLine^[J - 1];

     end;

     Summ := Summ + PrevisionLine^[J];

     if J + 1 < Image1.Picture.Bitmap.Width then

     begin

      Summ := Summ + PrevisionLine^[J + 1];

     end;

    end;

    if J > 0 then

    begin

     Summ := Summ + CurrentLine^[J - 1];

    end;

    Summ := Summ + CurrentLine^[J];

    if J + 1 < Image1.Picture.Bitmap.Width then

    begin

     Summ := Summ + CurrentLine^[J + 1];

    end;

    if I + 1 < Image1.Picture.Bitmap.Height then

    begin

     NextLine := Image1.Picture.Bitmap.ScanLine[I + 1];

     if J > 0 then

     begin

      Summ := Summ + NextLine^[J - 1];

     end;

     Summ := Summ + NextLine^[J];

     if J + 1 < Image1.Picture.Bitmap.Width then

     begin

      Summ := Summ + NextLine^[J + 1];

     end;

    end;

    if (Summ div 9) <= Value then

   end;

  end;

  Image1.Visible := False;

  Image1.Visible := True;

  N4.Enabled := True;

 end

 else

  MessageBox(Handle,'Такой формат файла пока не подерживается...',

                    'Слабоват я пока...',MB_OK or MB_ICONSTOP or MB_APPLMODAL);

end;

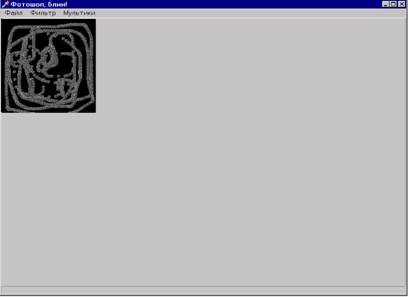

Рис. № 3. Результат работы усредняющего фильтра.

2. Пороговый фильтр.


Пороговый фильтр является модификацией усредняющего, и отличие заключается

том, что замена значения яркости на среднее производится толь-ко в том случае, если разность между значением яркости и полученным сред-ним превышает установленный порог. Выбор порога осуществляется в специальном диалоговом окне (Рис. 4). Для произведения фильтрации используется процедура AverageFilter, показанная в пункте 1.

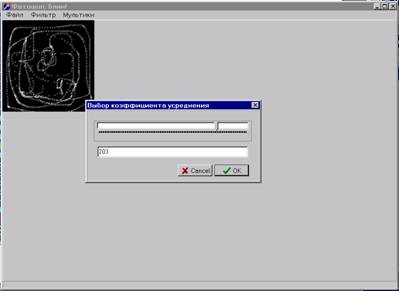

Рис. № 4.Выбор коэффициента усреднения порогового фильтра.


Рис. № 5. Результат работы порогового фильтра.

3. Медианный фильтр.


Одномерный медианный фильтр пред-ставляет собой скользящее окно охватывающее нечетное число элементов изо-бражения. Центральный элемент заменяется медианой элементов изображения в окне. Медианой дискретной последовательности М элементов при нечетном 1 называют элемент, для которого существует (М-1)/2 элементе меньших или равных ему по величине и (М-1)/2 элементов больших или равных ему по ве-личине.

Медианный фильтр в одних случаях обеспечивает подавление шума, а в других - вызывает нежелательное подавление сигнала. Медианный фильтр не влияет на пилообразные и ступенчатые функции, что обычно является полез-ным свойством, однако он подавляет импульсные сигналы, длительность которых составляет менее половины ширины окна. Фильтр также вызывает уплощение вершины треугольной функции.

Возможны различные стратегии применения медианного фильтра для подавления шумов. Одна из них рекомендует начинать с медианного фильтра, окно которого охватывает три элемента изображения. Если ослабление сигнала незначительно, то окно расширяется до пяти элементов. Так поступают до тех пор, пока медианная фильтрация начнет приносить больше вреда, чем пользы. Другая возможность состоит в каскадной медианной фильтрации сигнала с использованием фиксированной или изменяемой ширины окна. В общем случае те области, которые остаются без изменения после однократной обработки, не меняются и после повторной обработки. Области, в которых длительность им-пульсных сигналов составляет менее половины ширины окна, будут подвер-гаться изменениям после каждого цикла обработки. Концепцию медианного фильтра можно легко обобщить на два измерения, применяя окно прямоугольной или близкой к круговой формы.

Для реализации медианного фильтра используется следующий код:

procedure TMainForm.N16Click(Sender: TObject);

var

 PixelArray:array of Byte;

 Value:Byte;

 CurrentLine:pByteArray;

 BoxCurrentLine:pByteArray;

 Vert,Hor:Integer;

 VertB,HorB:Integer;

 Counter:Integer;

 Temp:Byte;

begin

 ValueForm.Caption := 'Размер окна фильтра n X n';

 ValueForm.TrackBar1.Min := 3;

 ValueForm.TrackBar1.Max := 9;

 ValueForm.TrackBar1.Frequency := 2;

 ValueForm.Edit1.ReadOnly := True;

 if ValueForm.Execute(Value) then

 begin

  SetLength(PixelArray,Value*Value);

  if Image1.Picture.Bitmap.PixelFormat = pf8bit then

  begin

   for Vert := 0 to Image1.Picture.Bitmap.Height - 1 do

   begin

    CurrentLine := Image1.Picture.Bitmap.ScanLine[Vert];

    for Hor := 0 to Image1.Picture.Bitmap.Width - 1 do

    begin

     // Заносим все пиксели окошка в массив

     Counter := 0;

     for VertB := (Vert - (Value div 2)) to (Vert + (Value div 2)) do

     begin

      if (VertB >= 0) and (VertB < Image1.Picture.Bitmap.Height) then

       BoxCurrentLine := Image1.Picture.Bitmap.ScanLine[VertB];

      for HorB := (Hor - (Value div 2)) to (Hor + (Value div 2)) do

      begin

       if (HorB >= 0) and (VertB >= 0) and

          (HorB < Image1.Picture.Bitmap.Width) and

          (VertB < Image1.Picture.Bitmap.Height) then

        PixelArray[Counter] := BoxCurrentLine^[HorB]

       else

        PixelArray[Counter] := 0;

       Inc(Counter);

      end;

     end;

     // Сортируем массив

     for VertB := 0 to Value*Value - 1 do

     begin

      for HorB := VertB to Value*Value - 1 do

      begin

       begin

        Temp := PixelArray[VertB];

        PixelArray[VertB] := PixelArray[HorB];

        PixelArray[HorB] := Temp;

       end;

      end;

     end;

     // Берем то что посередине и присваиваем текущему пикселю

     CurrentLine^[Hor] := PixelArray[((Value*Value) div 2) + 1];

    end;

   end;

   Image1.Visible := False;

   Image1.Visible := True;

   N4.Enabled := True;

  end

  else

   MessageBox(Handle,'Такой формат файла пока не подерживается...',

                     'Слабоват я пока...',MB_OK or MB_ICONSTOP or  MB_APPLMODAL);

 end;

end;

Результат работы фильтра можно увидеть на рис. № 6.

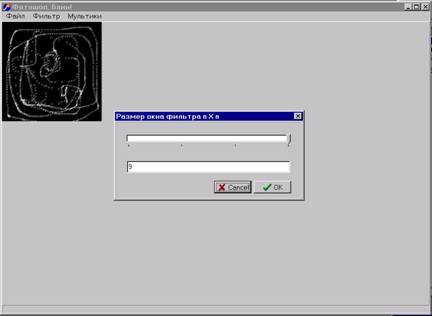

Рис. № 6. Начало работы медианного фильтра – запрос на размер окна фильтра.

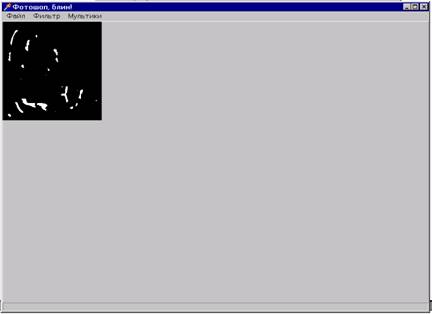

Рис. № 7.Результат работы медианного фильтра с окном 3 на 3.

4. Заполнение объекта другим цветом.


Для упрощения алгоритма слудующая процедура заполняет графические объекты только белым цветом, однако путем простого добавления диалогового окна с вопросом о цвете заполнения можно добиться заполнения объектов любым цветом.

procedure TMainForm.Image1MouseDown(Sender: TObject; Button: TMouseButton;

  Shift: TShiftState; X, Y: Integer);

var

 TargetPixel:Byte;

 ChangeCount:Integer;

 CurrentLine:pByteArray;

 PrevLine:pByteArray;

 NextLine:pByteArray;

 YOffset, XOffset:Integer;

begin

 if Image1.Picture.Bitmap.PixelFormat = pf8bit then

 begin

  // Запоминаем значение пиксела на котором щелкнули мышкой

  TargetPixel := pByteArray(Image1.Picture.Bitmap.ScanLine[Y])^[X];

  YOffset := 0;

  // Пока число замен не станет равным 0 двигаемся вверх

  repeat

   ChangeCount := 0;

   if Y - YOffset < 0 then

    Break;

   // Берем линию

   CurrentLine := Image1.Picture.Bitmap.ScanLine[Y - YOffset];

   PrevLine := Image1.Picture.Bitmap.ScanLine[Y - YOffset - 1];

   if PrevLine[X] <> TargetPixel then

    Break;

   XOffset := 0;

   // Заполняем влево ее пока не дойдем до границы объекта

   if X - 1 >= 0 then

   while CurrentLine^[X - XOffset - 1] = TargetPixel do

   begin

    CurrentLine^[X - XOffset] := 255;

    Inc(XOffset);

    Inc(ChangeCount);

    if X - XOffset - 1 < 0 then

     Break;

   end;

   XOffset := 0;

   // Заполняем вправо ее пока не дойдем до границы объекта

   if X + 1 < Image1.Picture.Bitmap.Width - 1 then

   while CurrentLine^[X + XOffset + 1] = TargetPixel do

   begin

    CurrentLine^[X + XOffset] := 255;

    Inc(XOffset);

    Inc(ChangeCount);

     Break;

   end;

   Inc(YOffset);

  until ChangeCount = 0;

  YOffset := 1;

  // Пока число замен не станет равным 0 двигаемся вниз

  repeat

   ChangeCount := 0;

   if Y + YOffset > Image1.Picture.Bitmap.Width - 1 then

    Break;

   // Берем линию

   CurrentLine := Image1.Picture.Bitmap.ScanLine[Y + YOffset];

   NextLine := Image1.Picture.Bitmap.ScanLine[Y + YOffset + 1];

   if NextLine[X] <> TargetPixel then

    Break;

   XOffset := 0;

   // Заполняем влево ее пока не дойдем до границы объекта

   if X - 1 >= 0 then

   while CurrentLine^[X - XOffset - 1] = TargetPixel do

   begin

    CurrentLine^[X - XOffset] := 255;

    Inc(XOffset);

    Inc(ChangeCount);

    if X - XOffset - 1 < 0 then

     Break;

   end;

   XOffset := 0;

   // Заполняем вправо ее пока не дойдем до границы объекта

   if X + 1 < Image1.Picture.Bitmap.Width - 1 then

   while CurrentLine^[X + XOffset + 1] = TargetPixel do

   begin

    CurrentLine^[X + XOffset] := 255;

    Inc(XOffset);

    Inc(ChangeCount);

    if X + XOffset + 1 > Image1.Picture.Bitmap.Width - 1 then

     Break;

   end;

   Inc(YOffset);

  until ChangeCount = 0;

  Image1.Visible := False;

  Image1.Visible := True;

 end;

end;

Результаты работы программы можно увидеть на рис. № 8 и № 9.

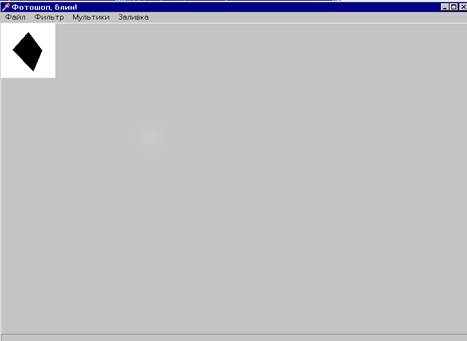

Рис. № 8. Исходное изображение для заполнения.


Рис. № 9. Результат заполнения.

5. Инверсия.


Ну и напоследок сделаем инверсию нашего изображения (Рис. 10, 11):

procedure TMainForm.N7Click(Sender: TObject);

var

 Line:pByteArray;

 I,J:Integer;

 Bits:Byte;

begin

 Bits := 1;

 for I :=0 to Image1.Picture.Bitmap.Height - 1 do

 begin

  Line := Image1.Picture.Bitmap.ScanLine[I];

  case Image1.Picture.Bitmap.PixelFormat of

   pf4bit:Bits := 1;

   pf8bit:Bits := 1;

   pf15bit:Bits := 2;

   pf16bit:Bits := 2;

   pf24bit:Bits := 3;

   pf32bit:Bits := 4;

  end;

  for J :=0 to Image1.Picture.Bitmap.Width * Bits - 1 do

   Line^[J] := 255 - Line^[J];

 end;

 Image1.Visible := True;

 N4.Enabled := True;

end;

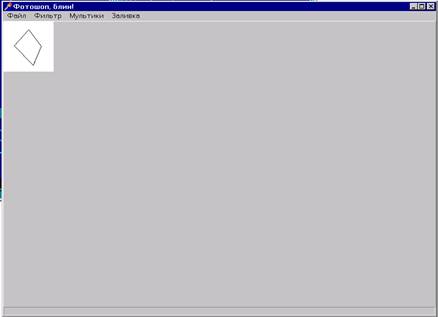

Рис. № 10. Исходное изображение для инверсии.

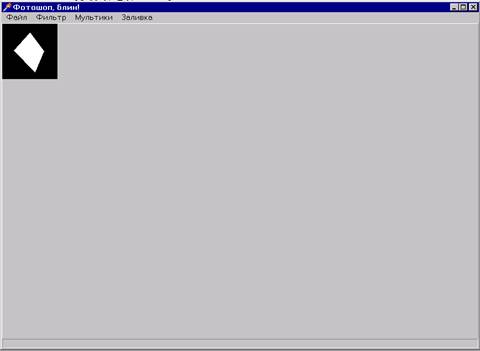

Рис. № 11. Результат инверсии изображения.
