Ветровые электростанции мира и России

Ветровые электростанции мира и России

СОДЕРЖАНИЕ

Введение

. Теоретические основы использования ветровых электростанций

1.1 Понятие и виды альтернативной энергетики

.2 Понятие и сущность ветроэнергетики

2. Мировой и российский опыт ветроэнергетики

2.1 Развитие мировой ветроэнергетики

.2 Отечественная ветроэнергетика

Заключение

Список использованных источников и литературы

ВВЕДЕНИЕ

Потребление энергии в мире с 1973 года, когда начался Энергетический кризис, выросло с 6115 млн. тонн нефтяного эквивалента (тнэ) до 12079 млн. тнэ в 2010 году. При этом более половины энергии было использовано в странах Организации экономического сотрудничества и развития (ОЕСР).

Последние три десятилетия характеризовались устойчивым экономическим ростом таких стран как КНР, Индия, Бразилия и ряда других. В целом темпы роста потребления энергии в развивающихся странах существенно превышали показатели развитых стран. Производство нефтепродуктов и природного газа в указанной группе стран не обеспечивает потребности этих стран. Последнее обстоятельство оказало значительное влияние на спрос нефтепродуктов на мировых рынках и цены них в последние два года были максимальными и в отдельные периоды превышали 140 долл. США за баррель. Увеличение спроса на нефть повлекло за собой также рост цен на природный газ.

Стремительное развитие в XX веке промышленности и сельского хозяйства в мире привело к повышению концентрации парниковых газов (ПГ) и аэрозолей (углекислого газа на 31%, метана на 151%, закиси азота на 17% и т.д.). Данное явление было обусловлено, прежде всего, сжиганием ископаемых видов энергии. Увеличение концентрации ПГ способствовало тепловому загрязнению окружающей среды (средняя глобальная температура поверхности планеты повысилась в XX веке на 0,6°С).

Повышение цен на энергоносители с одной стороны и изменение климата, обусловленное антропогенным воздействием на окружающую среду, с другой стороны, стимулировали научные исследования и научно-технические проекты, направленные на разработку технологий с использованием нетрадиционных возобновляемых источников энергии (солнечная энергия, энергия ветра, геотермальная, энергия океанских волн, биомасса). Последнее десятилетие характеризовались значительными достижениями в области использования нетрадиционных возобновляемых источников энергии (ВИЭ). Многими странами Европы и ряда стран Америки и Азии разработаны и утверждены программы по расширению использования ВИЭ в топливно-энергетическом балансе своих стран.

Актуальность темы исследования обусловлена тем, что последнее десятилетие так же, как и предыдущее, характеризовалось бурным развитием ветроэнергетики во всем мире. Среднегодовой прирост установленных мощностей ветроэнергетических установок (ВЭУ) составлял 26%. Ни одна отрасль энергетики не развивалась такими высокими темпами.

Объект исследования - мировая и отечественная отрасль ветроэнергетики.

Предмет исследования - использование ветровых электростанций в мировой и отечественной энергетике.

Цель исследования - рассмотреть использование ветровых электростанций в мировой и отечественной энергетике.

Задачи исследования:

изучить понятие и виды альтернативной энергетики;

рассмотреть теоретические основы ветроэнергетики;

проанализировать мировой и отечественный опыт использования ветровых электростанций.

Структурно работа состоит из введения, двух глав с подпунктами, заключения, списка использованных источников и литературы.

. ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ИСПОЛЬЗОВАНИЯ ВЕТРОВЫХ ЭЛЕКТРОСТАНЦИЙ

.1 Понятие и виды альтернативной энергетики

Малая энергетика (альтернативная энергетика) - это на сегодняшний день наиболее экономичное решение энергетических проблем в условиях все возрастающей потребности в энергоресурсах. Автономность малой энергетики позволяет решит задачу электро- и теплоснабжения удаленных и энергодефицитных районов, которым трудно найти средства на строительство крупных станций, прокладки теплоцентралей, сооружении ЛЭП.

К объектам альтернативной энергетики традиционно относятся малые ГЭС и ТЭЦ, биогазовые, ветроэнергетические и солнечные установки, газовые и дизельные электростанции. К преимуществам таких объектов можно отнести их автономность, экологичность, а также быструю возводимость.

Альтернативная энергетика - совокупность перспективных способов получения энергии, которые распространены не так широко, как традиционные, однако представляют интерес из-за выгодности их использования при низком риске причинения вреда окружающей среде в районе.

Альтернативная энергетика (альтернативные источники энергии - АИЭ) - собирательное понятие для нетрадиционных возобновляемых источников энергии. К традиционным источникам энергии относятся уголь, нефть, газ, дрова, вместе дающие почти 90% мощности, которой обладает человечество. К альтернативной энергетике относят такие источники, которые охватывают возобновляемые источники энергии: солнечная энергия, геотермальная энергия, ветровая и гидроэнергия, биомасса, тепловые насосы, энергия приливов, т.е. источники, где энергия постоянно возобновляется за счет естественных процессов. Возможны смешанные источники. Альтернативная энергетика в противоположность традиционной часто называется экологически «чистой», что является ошибкой, так как все существующие технологии (а это прежде всего затраты той или иной энергетической мощности), используемые человеком, направлены на изменение окружающей среды, т.е. ее деформацию и разрушение.

Возобновляемые источники энергии (далее - ВИЭ) - это источники на основе постоянно существующих или периодически возникающих в окружающей среде потоков энергии. Возобновляемая энергия не является следствием целенаправленной деятельности человека, и это является ее отличительным признаком. Все возобновляемые источники энергии - солнечная энергия, гидроэнергия, биомасса и энергия ветра существуют благодаря деятельности Солнца.

Невозобновляемые источники энергии - это природные запасы веществ и материалов, которые могут быть использованы человеком для производства энергии. Примером могут служить ядерное топливо, уголь, нефть, газ. Энергия невозобновляемых источников в отличие от возобновляемых находится в природе в связанном состоянии и высвобождается в результате целенаправленных действий человека.

К нетрадиционным и возобновляемым источникам энергии относятся: торф; энергия биомассы (отходы сельскохозяйственные, лесного комплекса, коммунально-бытовые и промышленные; энергетические плантации: сельскохозяйственные культуры, древесно-кустарниковая и травянистая растительность); энергия ветра; энергия солнца; энергия водных потоков на суше (гидроэлектростанции мощностью менее 1 МВт: мини ГЭС, микро ГЭС); средне и высокопотенциальная геотермальная энергия (гидротермальные и парогидротермальные источники; сухие, глубоко залегающие горные породы); энергия морей и океанов (приливы и отливы, течения, волны, температурный градиент, градиент солености); низкопотенциальная тепловая энергия (почвы и грунта, зданий и помещений, сельскохозяйственных животных).

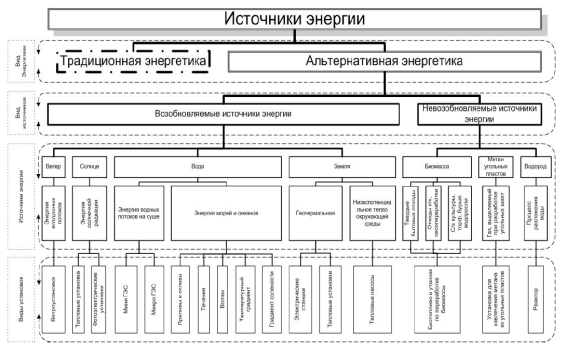

Схема отрасли альтернативной энергетики приведена на рис. 1.

Рисунок 1 - Схема отрасли альтернативной энергетики

Малая энергетика позволяет решить задачу электро- и теплоснабжения удаленных и энергодефицитных районов страны, а также создает дополнительную мощность на случай пиковых нагрузок или экстремальных случаев и резервные источники энергопитания для социально значимых и стратегически важных объектов (медицинских, военных и производственных комплексов). В результате повышается надежность всей энергетической системы государства. Создание распределенной сети генерирующих источников малой энергетики, расположенных непосредственно в месте потребления, способствует существенному повышению качества и надежности энергоснабжения, снижению электрических потерь в существующих сетях. Развитие малой энергетики также позволяет диверсифицировать топливно-энергетический баланс страны за счет увеличения использования местных видов топлива. Более того, опыт развитых стран показывает, что строительство альтернативных электростанций малой мощности взамен крупных энергоблоков позволяет уменьшить суммарные затраты на модернизацию энергетики до 30%.

Моральный и физический износ существующих генерирующих мощностей «большой энергетики» находится на критическом уровне, а новые многомиллиардные инвестиции, в посткризисных экономических условиях невозможны. Поэтому выход можно найти в пересмотре развития энергетической концепции, в сторону обеспечения энергобережливости и энергоэффективности производств даже в тех зонах, где большая энергетика до сего времени рассматривалась как безальтернативная. Отсутствие инвестиций в сетевые мощности, привело к введению платы за технологическое присоединение к сетям. Для потребителя это значительные, а порой и «неподъемные» суммы. Более того, есть регионы, где даже за плату получить мощность невозможно - ее просто нет.

В этом случае оптимальное (а порой, и единственное) решение - малая энергетика. Поэтому сегодня интерес к ней особенно высок, как со стороны владельцев промышленных предприятий, так и региональных и муниципальных руководителей. Потребность в объектах малой энергетики, и реконструкции существующих настолько высока, что нет практически ни одного населенного пункта, промпредприятия или района, где не требовалась бы новая генерация.

В соответствии с резолюцией № 33/148 Генеральной Ассамблеи ООН (1978 г.) к нетрадиционным и возобновляемым источникам энергии (НВИЭ) относятся: солнечная, ветровая, геотермальная, энергия морских волн, приливов и океана, энергия биомассы, древесины, древесного угля, торфа, тяглового скота, сланцев, битуминозных песчаников и гидроэнергия больших и малых водотоков. Классификация НВИЭ представлена в табл. 1.

Таблица 1 - Нетрадиционные и возобновляемые источники энергии

Направления альтернативной энергетики:

Ветроэнергетика:

автономные ветрогенераторы;

ветрогенераторы, работающие параллельно с сетью.

Гелиоэнергетика:

солнечный коллектор;

фотоэлектрические элементы.

Альтернативная гидроэнергетика:

приливные электростанции;

волновые электростанции;

мини и микро ГЭС (устанавливаются в основном на малых реках);

водопадные электростанции.

Геотермальная энергетика:

тепловые электростанции (принцип отбора высокотемпературных грунтовых вод и использования их в цикле);

грунтовые теплообменники (принцип отбора тепла от грунта посредством теплообмена).

Биотопливо:

получение биодизеля;

получение метана и синтез-газа;

получение биогаза.

В свою очередь возобновляемые источники энергии делятся на группы:

нетрадиционные возобновляемые источники энергии 1-й группы (НВИЭ-1), куда входят: энергия солнца, ветра, геотермальная энергия и др.;

нетрадиционные возобновляемые источники 2-й группы (НВИЭ-2) куда входят биомасса, продукты ее переработки, бытовые отходы и др.

В понятие «Нетрадиционные возобновляемые источники энергии (НВИЭ) не входят возобновляемые источники энергии, получаемые за счет крупных гидроэнергетических установок (гидроэлектростанции большой мощности) в отличие от гидроэнергии, используемой за счет малых рек и водотоков.

Альтернативный источник энергии - это способ, устройство или сооружение, позволяющее получать электрическую энергию (или другой требуемый вид энергии) и заменяющий собой традиционные источники энергии, функционирующие на нефти, добываемом природном газе и угле. Цель поиска альтернативных источников энергии - потребность получать ее из энергии возобновляемых или практически неисчерпаемых природных ресурсов и явлений. Во внимание может браться также экологичность и экономичность.

На возобновляемые (альтернативные) источники энергии приходится всего около 1 % мировой выработки электроэнергии. Речь идет, прежде всего, о геотермальных электростанциях (ГеоТЭС), которые вырабатывают немалую часть электроэнергии в странах Центральной Америки, на Филиппинах, в Исландии; Исландия также являет собой пример страны, где термальные воды широко используются для обогрева, отопления.

Количество альтернативных ВИЭ достаточно разнообразно, но получение электроэнергии с их помощью связано со значительными затратами и определенными трудностями технологического порядка. Поэтому говорить о применении ВИЭ как замене традиционной энергетики не представляется возможным. Тем не менее, ВИЭ могут найти широкий спрос в сфере малого бизнеса, стремящегося с помощью объектов малой энергетики получить энергонезависимость от крупных корпораций. Альтернативные ВИЭ могут получить распространение и в отдаленных районах, куда дотянуть линии электропередач либо невозможно, либо сопряжено с большими затратами и нерентабельно. Более того, внедрение таких источников в указанных районах может дать стимул их социально-экономическому развитию. В следующей главе мы рассмотрим мировой и российский опыт применения альтернативных источников электроэнергии с целью определения его эффективности с точки зрения экономики.

.2 Понятие и сущность ветроэнергетики

Ветроэнергетика - отрасль энергетики, специализирующаяся на преобразовании кинетической энергии воздушных масс в атмосфере в электрическую, механическую, тепловую или в любую другую форму энергии, удобную для использования в народном хозяйстве. Такое преобразование может осуществляться такими агрегатами, как ветрогенератор (для получения электрической энергии), ветряная мельница (для преобразования в механическую энергию), парус (для использования в транспорте) и другими.

Энергию ветра относят к возобновляемым видам энергии, так как она является следствием деятельности солнца. Ветроэнергетика является бурно развивающейся отраслью, так в конце 2010 года общая установленная мощность всех ветрогенераторов составила 196,6 гигаватт. В том же году количество электрической энергии, произведенной всеми ветрогенераторами мира, составило 430 тераватт-часов (2,5 % всей произведенной человечеством электрической энергии). Некоторые страны особенно интенсивно развивают ветроэнергетику, в частности, на 2011 год в Дании с помощью ветрогенераторов производится 28% всего электричества, в Португалии - 19%, в Ирландии - 14%, в Испании - 16% и в Германии - 8%. В мае 2009 года 80 стран мира использовали ветроэнергетику на коммерческой основе.

Крупные ветряные электростанции включаются в общую сеть, более мелкие используются для снабжения электричеством удаленных районов. В отличие от ископаемого топлива, энергия ветра практически неисчерпаема, повсеместно доступна и более экологична. Однако, сооружение ветряных электростанций сопряжено с некоторыми трудностями технического и экономического характера, замедляющими распространение ветроэнергетики. В частности, непостоянство ветровых потоков не создает проблем при небольшой пропорции ветроэнергетики в общем производстве электроэнергии, однако при росте этой пропорции, возрастают также и проблемы надежности производства электроэнергии. Для решения подобных проблем используется интеллектуальное управление распределением электроэнергии.

Ветрогенератор (ветроэлектрическая установка или сокращенно ВЭУ) - устройство для преобразования кинетической энергии ветра в электрическую.

Ветрогенераторы можно разделить на две категории: промышленные и домашние (для частного использования). Промышленные устанавливаются государством или крупными энергетическими корпорациями. Как правило, их объединяют в сети, в результате получается ветряная электростанция. Ее основное отличие от традиционных (тепловых, атомных) - полное отсутствие как сырья, так и отходов. Единственное важное требование для ВЭС - высокий среднегодовой уровень ветра. Мощность современных ветрогенераторов достигает 7,5 МВт.

Мощность ветрогенератора зависит от площади, ометаемой лопастями генератора, и высоты над поверхностью. Например, турбины мощностью 3 МВт (V90) производства датской фирмы Vestas имеют общую высоту 115 метров, высоту башни 70 метров и диаметр лопастей 90 метров.

Воздушные потоки у поверхности земли/моря являются ламинарными - нижележащие слои тормозят расположенные выше. Этот эффект заметен до высоты 1 км, но резко снижается уже на высотах больше 100 метров. Высота расположения генератора выше этого пограничного слоя одновременно позволяет увеличить диаметр лопастей и освобождает площади на земле для другой деятельности. Современные генераторы (2010 год) уже вышли на этот рубеж, и их количество резко растет в мире. Ветрогенератор начинает производить ток при ветре 3 м/с и отключается при ветре более 25 м/с. Максимальная мощность достигается при ветре 15 м/с. Отдаваемая мощность пропорциональна третьей степени скорости ветра: при увеличении ветра вдвое, от 5 м/с до 10 м/с, мощность увеличивается в восемь раз.

Наибольшее распространение в мире получила конструкция ветрогенератора с тремя лопастями и горизонтальной осью вращения, хотя кое-где еще встречаются и двухлопастные. Наиболее эффективной конструкцией для территорий с малой скоростью ветровых потоков признаны ветрогенераторы с вертикальной осью вращения, т.н. роторные, или карусельного типа. Сейчас все больше производителей переходят на производство таких установок, так как далеко не все потребители живут на побережьях, а скорость континентальных ветров обычно находится в диапазоне от 3 до 12 м/с. В таком ветрорежиме эффективность вертикальной установки намного выше. Стоит отметить, что у вертикальных ветрогенераторов есть еще несколько существенных преимуществ: они практически бесшумны, и не требуют совершенно никакого обслуживания, при сроке службы более 20 лет. Системы торможения, разработанные в последние годы, гарантируют стабильную работу даже при периодических шквальных порывах до 60 м/с.

Наиболее перспективными местами для производства энергии из ветра считаются прибрежные зоны. Но стоимость инвестиций по сравнению с сушей выше в 1,5 - 2 раза. В море, на расстоянии 10-12 км от берега (а иногда и дальше), строятся офшорные ветряные электростанции. Башни ветрогенераторов устанавливают на фундаменты из свай, забитых на глубину до 30 метров.

Могут использоваться и другие типы подводных фундаментов, а также плавающие основания. Первый прототип плавающей ветряной турбины построен компанией H Technologies BV в декабре 2007 года. Ветрогенератор мощностью 80 кВт установлен на плавающей платформе в 10,6 морских милях от берега Южной Италии на участке моря глубиной 108 метров.

июня 2009 года компании Siemens AG и норвежская Statoil объявили об установке первой в мире коммерческой плавающей ветроэнергетической турбины мощностью 2,3 МВт, производства Siemens Renewable Energy.

Ветряная электростанция - несколько ветрогенераторов, собранных в одном или нескольких местах. Крупные ветряные электростанции могут состоять из 100 и более ветрогенераторов. Иногда ветряные электростанции называют ветряными фермами.

Ветряные электростанции строят в местах с высокой средней скоростью ветра - от 4,5 м/с и выше. Предварительно проводят исследование потенциала местности. Анемометры устанавливают на высоте от 30 до 100 метров, и в течение одного-двух лет собирают информацию о скорости и направлении ветра. Полученные сведения могут объединяться в карты доступности энергии ветра. Такие карты (и специальное программное обеспечение) позволяют потенциальным инвесторам оценить скорость окупаемости проекта.

Обычные метеорологические сведения не подходят для строительства ветряных электростанций: эти сведения о скоростях ветра собирались на уровне земли (до 10 метров) и в черте городов, или в аэропортах.

Во многих странах карты ветров для ветроэнергетики создаются государственными структурами, или с государственной помощью. Например, в Канаде Министерство развития и Министерство Природных ресурсов создали Атлас ветров Канады и WEST (Wind Energy Simulation Toolkit) - компьютерную модель, позволяющую планировать установку ветрогенераторов в любой местности Канады. В 2005 году Программа Развития ООН создала карту ветров для 19 развивающихся стран.

Скорость ветра возрастает с высотой. Поэтому ветряные электростанции строят на вершинах холмов или возвышенностей, а генераторы устанавливают на башнях высотой 30-60 метров. Принимаются во внимание предметы, способные влиять на ветер: деревья, крупные здания и т. д.

При строительстве ветряных электростанций учитывается влияние ветрогенераторов на окружающую среду. Законы, принятые в Великобритании, Германии, Нидерландах и Дании, ограничивают уровень шума от работающей ветряной энергетической установки до 45 дБ в дневное время и до 35 дБ ночью. Минимальное расстояние от установки до жилых домов - 300 м.

Современные ветряные электростанции прекращают работу во время сезонного перелета птиц.

Наземные ветряные электростанции - самый распространенный в настоящее время тип. Ветрогенераторы устанавливаются на холмах или возвышенностях.

Промышленный ветрогенератор строится на подготовленной площадке за 7-10 дней. Получение разрешений регулирующих органов на строительство ветряной фермы может занимать год и более. Для строительства необходима дорога до строительной площадки, тяжелая подъемная техника с выносом стрелы более 50 метров, так как гондолы устанавливаются на высоте около 50 метров.

Крупнейшей на данный момент ветряной электростанцией является электростанция в городе Роско (Roscoe), штат Техас, США. ВЭС Роско была запущена 1 октября 2009 года немецким энергоконцерном E.ON. Станция состоит из 627 ветряных турбин производства Mitsubishi, General Electric и Siemens. Полная мощность - около 780 МВт. Площадь электростанции не менее 400 км².

Прибрежные ветряные электростанции строят на небольшом удалении от берега моря или океана. На побережье с суточной периодичностью дует бриз, что вызвано неравномерным нагреванием поверхности суши и водоема. Дневной, или морской бриз, движется с водной поверхности на сушу, а ночной, или береговой - с остывшего побережья к водоему.

Шельфовые ветряные электростанции строят в море: 10-60 километров от берега. Шельфовые ветряные электростанции обладают рядом преимуществ:

их практически не видно с берега;

они не занимают землю;

они имеют большую эффективность из-за регулярных морских ветров.

Шельфовые электростанции строят на участках моря с небольшой глубиной. Башни ветрогенераторов устанавливают на фундаменты из свай, забитых на глубину до 30 метров. Электроэнергия передается на землю по подводным кабелям.

Шельфовые электростанции более дороги в строительстве, чем их наземные аналоги. Для генераторов требуются более высокие башни и более массивные фундаменты. Соленая морская вода может приводить к коррозии металлических конструкций.

В конце 2008 года во всем мире суммарные мощности шельфовых электростанций составили 1471 МВт. За 2008 год во всем мире было построено 357 МВт шельфовых мощностей. Крупнейшей шельфовой станцией является электростанция Миддельгрюнден (Дания) с установленной мощностью 40 МВт.

Первый прототип плавающей ветряной турбины построен компанией H Technologies BV в декабре 2007 года. Ветрогенератор мощностью 80 кВт установлен на плавающей платформе в 10,6 морских милях от берега Южной Италии на участке моря глубиной 108 метров.

Норвежская компания StatoilHydro разработала плавающие ветрогенераторы для морских станций большой глубины. StatoilHydro построила демонстрационную версию мощностью 2,3 МВт в сентябре 2009 года. Турбина под названием Hywind весит 5 300 тонн при высоте 65 метров. Располагается она в 10 километрах от острова Кармой, неподалеку от юго-западного берега Норвегии.

Стальная башня этого ветрогенератора уходит под воду на глубину 100 метров. Над водой башня возвышается на 65 метров. Диаметр ротора составляет 82,4 м. Для стабилизации башни ветрогенератора и погружения его на заданную глубину в нижней его части размещен балласт (гравий и камни). При этом от дрейфа башню удерживают три троса с якорями, закрепленными на дне. Электроэнергия передается на берег по подводному кабелю.

Компания планирует в будущем довести мощность турбины до 5 МВт, а диаметр ротора - до 120 метров.

Ветроэнергетика является нерегулируемым источником энергии. Выработка ветроэлектростанции зависит от силы ветра - фактора, отличающегося большим непостоянством. Соответственно, выдача электроэнергии с ветрогенератора в энергосистему отличается большой неравномерностью как в суточном, так и в недельном, месячном, годовом и многолетнем разрезах. Учитывая, что энергосистема сама имеет неоднородности нагрузки (пики и провалы энергопотребления), регулировать которые ветроэнергетика, естественно, не может, введение значительной доли ветроэнергетики в энергосистему способствует ее дестабилизации. Понятно, что ветроэнергетика требует резерва мощности в энергосистеме (например, в виде газотурбинных электростанций), а также механизмов сглаживания неоднородности их выработки (в виде ГЭС или ГАЭС). Данная особенность ветроэнергетики существенно удорожает получаемую от них электроэнергию. Энергосистемы с большой неохотой подключают ветрогенераторы к энергосетям, что привело к появлению законодательных актов, обязующих их это делать.

Проблемы в сетях и диспетчеризации энергосистем из-за нестабильности работы ветрогенераторов начинаются после достижения ими доли в 20-25% от общей установленной мощности системы. Для России это будет показатель, близкий к 50 тыс. - 55 тыс. МВт.

По данным испанских компаний «Gamesa Eolica» и «WinWind» точность прогнозов выдачи энергии ветростанций при почасовом планировании на рынке «на день вперед» или спотовом режиме превышает 95 %.

Небольшие единичные ветроустановки могут иметь проблемы с сетевой инфраструктурой, поскольку стоимость линии электропередачи и распределительного устройства для подключения к энергосистеме могут оказаться слишком большими. Проблема частично решается, если ветроустановка подключается к местной сети, где есть энергопотребители. В этом случае используется существующее силовое и распределительное оборудование, а ВЭС создает некоторый подпор мощности, снижая мощность, потребляемую местной сетью извне. Трансформаторная подстанция и внешняя линия электропередачи оказываются менее нагруженными, хотя общее потребление мощности может быть выше.

Крупные ветроустановки испытывают значительные проблемы с ремонтом, поскольку замена крупной детали (лопасти, ротора и т. п.) на высоте более 100 метров является сложным и дорогостоящим мероприятием.

. МИРОВОЙ И РОССИЙСКИЙ ОПЫТ ВЕТРОЭНЕРГЕТИКИ

энергетика ветрогенератор электростанция

2.1 Развитие мировой ветроэнергетики

В последние годы становится все более очевидным, что энергетику ближайшего будущего трудно представить без широкого использования возобновляемых источников энергии (ВИЭ).

Доля ВИЭ, которая сегодня по данным Мирового Энергетического Совета (МИРЭС) оценивается в 2 - 2,5 % от общего энергопроизводства, к 2020 году должна значительно увеличиться и в максимальном варианте по разным оценкам должна превысить 10 - 20%. В этом случае ВИЭ уже будут существенно влиять на состояние и уровень энергоснабжения.

На уровне 2050 года по прогнозам «ВВЭА», «ЕВЭА», «Евросолар» и ряда других международных организаций и крупнейших структур как Шелл, Бритиш Петролеум доля ВИЭ оценивается в 45 - 50%.

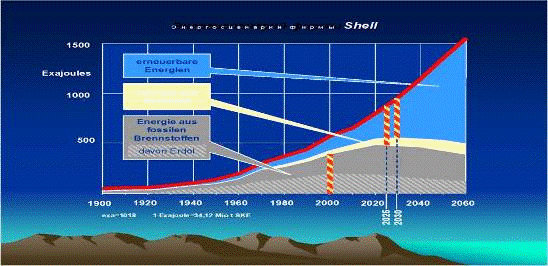

Рисунок 2. - Прогноз фирмы Шелл по перспективе развития Мировой энергетики (1 - ископаемые органические энергоресурсы, в т.ч. заштрихованная часть - нефть; 2 - атомная энергетика; 3 - возобновляемые источники энергии).

На рис. 2 показан один из таких возможных вариантов мирового энергопроизводства до 2060 года и структура выработки электроэнергии за счет первичных источников энергии.

Ветроэнергетика в настоящее время - это одна из быстроразвивающихся отраслей мировой электроэнергетики. По данным Мирового Совета по ветроэнергетике (Global Wind Energy Council - GWEC), объединяющего в своих рядах более 1500 ассоциаций, компаний, организаций и институтов, суммарная установленная мощность ветроэнергетических установок (ВЭУ) в мире на 01.01.2006 года составила 59 322 МВт. Сумма продаж ВЭУ в мире в 2005 году достигла 12 млрд. евро.

Установленная мощность ветроэнергетических установок (ВЭУ) на конец 2006 года составила 73904 МВт.

В 2006 году установлен рекорд по годовому вводу в эксплуатацию новых мощностей ВЭУ - около15000 МВт. При этом годовой прирост новых мощностей составил 25 % и превысил показатели предыдущего 2005 года.

По оценкам специалистов разных стран установленная мощность ВЭУ в мире сейчас составляет примерно 1 % от общей мощности электростанций.

Как отметил в своем докладе Президент WWEA доктор Анил Канэ на Конференции Ассоциации «Мировая ветроэнергетическая индустрия в 2006 году достигла особых показателей. За десять лет с 1997 года по 2006 г. установленная мощность ВЭУ увеличилась почти в 10 раз. Ветровая энергетика постоянно демонстрирует высокую динамику роста. Ветер как экологически чистый и безопасный энергоисточник пользуется преимуществами в энергоиспользовании в сравнении с невозобновляемыми энергетическими ресурсами и имеет политическую и административную поддержку. Правительства, многие международные организации и крупные фирмы также оказывают значительную поддержку. Все это способствует успешному развитию ветроэнергетики и вселяет уверенность, что и дальше этот сектор энергетики будет непрерывно расти.»

Вице-президент WWEA и Президент Международного союза возобновляемой энергетики Петер Рае отмечает, что 2010 год вновь продемонстрировал, что ветроэнергетика становится важным энергоисточником в глобальном энергоснабжении и важнейшим успешно развивающимся направлением среди других возобновляемых энергоисточников. Политические деятели и бизнесмены активно поддерживают ветроэнергетику.

В таблице 2 приводятся обобщенные данные по ведущим странам в области ветроэнергетики по итогам 2010 года.

Таблица 3 - Показатели развития ветроэнергетики в ведущих странах на конец 2010 года

Как видно из таблицы 2 тройка ведущих в этой области стран фактически обеспечивают развитие мировой ветроэнергетики, на долю остальных приходится менее 2 %.

На долю 5 стран - Германию, США, Испанию, КНР и Индию - приходится более 50000 МВт. Эти страны в 2010 году ввели почти 10000 МВт из 15000 МВт мощности, введенной в мире. Еще в 4 странах ввод составил более 500 МВт: Франция - 810 МВт (прирост 107 %); Канада - 768 МВт (прирост 112 %); Португалия - 628 МВт (прирост 61 %); Англия - 610 МВт (прирост 45 %). Особые достижения получены в Бразилии - за год введено 208 МВт (прирост более 700 %). По сравнению с предыдущим 2009 годом произошли изменения среди стран - лидеров по развитию ветроэнергетики.

Необходимо отметить, что развитие мировой ветроэнергетики за последние годы показало, что планы по вводу ВЭУ, принятые в рамках Глобального международного проекта Wind Force с обеспечением производства на ВЭУ 12% электроэнергии в мире к 2020 году при суммарной установленной мощности ВЭУ 1 254 030 МВт, выполняются с существенным опережением. Уже в настоящее время в Дании за счет ВЭУ вырабатывается около 23 % от всей вырабатываемой в стране электроэнергии, в Германии 3,5%. Развитие ветроэнергетики в значительной степени зависит от государственной поддержки.

Так, в США поставлена задача довести мощность ВЭУ к 2020 году до 120 тыс. МВт. Подобный рост мощности ВЭУ планируется в Евросоюзе.

Рост мощностей в Китае был стимулирован ожиданием принятия закона по возобновляемой энергетике, вступившего силу с 01.01.2006 года. В большинстве стран ЕС действуют законодательные инициативы по развитию рынка возобновляемых источников энергии.

С середины 70-тых годов прошлого века по настоящее время в мире сменилось 8 поколений ВЭУ, предназначенных для работы в составе электроэнергетических систем. Каждое из поколений ВЭУ отличается от предыдущих, как правило: большей единичной мощностью от 20-30 кВт у ВЭУ первого поколения до 4500 - 6000 кВт у ВЭУ, производимых сегодня.

Современные ВЭУ отличаются более высокой степенью автоматизации; решением ряда технических проблем, связанных с повышением эксплуатационной надежности, экологически более приемлемы; более высокой производительностью. Увеличение единичной мощности ВЭУ, использование прогрессивных конструктивных решений и материалов, более глубокая специализация ВЭУ с учетом места расположения, силы и постоянства воздушных потоков позволяют рассчитывать на дальнейшее снижение стоимости электроэнергии, производимой ВЭУ.

Значительно изменились и экономические показатели: снизились себестоимость выработанной электроэнергии и удельная стоимость установленной мощности ВЭУ, которые стали сравнимыми с показателями традиционных электростанций.

Все эти факторы обусловили чрезвычайно высокие темпы развития ветроэнергетики и конкуренцию ведущих фирм-производителей ВЭУ в мире на конец 2010 года (рис. 3).

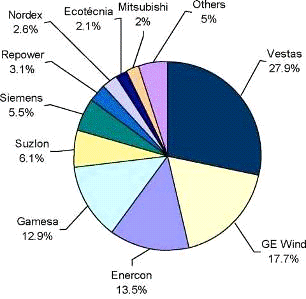

Рисунок 3. - Основные производители ветроэнергетического оборудования и их доли в мировом производстве ВЭУ

Как следует из диаграммы на рис. 3, 10 фирм обеспечивают 95% мирового производства ВЭУ. Из них 5 фирм немецкие. Одна - испанская и одна - японская. Около 28% мирового производства осуществляет фирма «Вестас» (Дания и Германия). Далее идет немецко - американская фирма Дженерал электрик Винд. Затем немецкий «Энеркон» и испанская «Гамеза». Доли других фирм составляют 2 - 6 %.

.2 Отечественная ветроэнергетика

Технический потенциал ветровой энергии России оценивается свыше 50000 млрд кВт·ч/год. Экономический потенциал составляет примерно 260 млрд кВт·ч/год, то есть около 30% производства электроэнергии всеми электростанциями России.

Энергетические ветровые зоны в России расположены, в основном, на побережье и островах Северного Ледовитого океана от Кольского полуострова до Камчатки, в районах Нижней и Средней Волги и Дона, побережье Каспийского, Охотского, Баренцева, Балтийского, Черного и Азовского морей. Отдельные ветровые зоны расположены в Карелии, на Алтае, в Туве, на Байкале.

Максимальная средняя скорость ветра в этих районах приходится на осенне-зимний период - период наибольшей потребности в электроэнергии и тепле. Около 30% экономического потенциала ветроэнергетики сосредоточено на Дальнем Востоке, 14% - в Северном экономическом районе, около 16% - в Западной и Восточной Сибири.

Суммарная установленная мощность ветровых электростанций в стране на 2009 год составляет 17-18 МВт.амая крупная ветроэлектростанция России (5,1 МВт) расположена в районе поселка Куликово Зеленоградского района Калининградской области. Зеленоградская ВЭУ состоит из 21 установки датской компании SЕАS Energi Service A.S.

На Чукотке действует Анадырская ВЭС мощностью 2,5 МВт (10 ветроагрегатов по 250 кВт). Годовая выработка в 2011 году не превысила 0,2 млн кВт·ч.

В Республике Башкортостан действует ВЭС Тюпкильды мощностью 2,2 МВт, располагающаяся около одноименной деревни Туймазинского района. ВЭС состоит из четырех ветроагрегатов немецкой фирмы Hanseatische AG типа ЕТ 550/41 мощностью по 550 кВт. Годовая выработка электроэнергии в 2008-2010 гг. не превышала 0,4 млн кВт·ч.

В Калмыкии в 20 км от Элисты размещена площадка Калмыцкой ВЭС планировавшейся мощностью в 22 МВт и годовой выработкой 53 млн кВт·ч, на 2006 год на площадке установлена одна установка «Радуга» мощностью 1 МВт и выработкой от 3 до 5 млн кВт·ч.

В Республике Коми вблизи Воркуты недостроена Заполярная ВДЭС мощностью 3 МВт. На 2006 действуют 6 установок по 250 кВт общей мощностью 1,5 МВт.

На острове Беринга Командорских островов действует ВЭС мощностью 1,2 МВт.

Успешным примером реализации возможностей ветряных установок в сложных климатических условиях является ветродизельная электростанция на мысе Сеть-Наволок Кольского полуострова мощностью до 0,1 МВт. В 17 километрах от нее в 2009 году начато обследование параметров будущей ВЭС работающей в комплексе с Кислогубской ПЭС.

Существуют проекты на разных стадиях проработки Ленинградской ВЭС 75 МВт Ленинградская область, Ейской ВЭС 72 МВт Краснодарский край, Калининградской морской ВЭС 50 МВт, Морской ВЭС 30 МВт Карелия, Приморской ВЭС 30 МВт Приморский край, Магаданской ВЭС 30 МВт Магаданская область, Чуйской ВЭС 24 МВт Республика Алтай, Усть-Камчатской ВДЭС 16 МВт Камчатская область, Новиковской ВДЭС 10 МВт Республика Коми, Дагестанской ВЭС 6 МВт Дагестан, Анапской ВЭС 5 МВт Краснодарский край, Новороссийской ВЭС 5 МВт Краснодарский край и Валаамской ВЭС 4 МВт Карелия.

Как пример реализации потенциала территорий Азовского моря можно указать Новоазовскую ВЭС, действующей на 2010 год мощностью в 21,8 МВт, установленную на украинском побережье Таганрогского залива.

В 2003-2005 годах в рамках РАО ЕЭС проведены эксперименты по созданию комплексов на базе ветрогенераторов и двигателей внутреннего сгорания, по программе в поселке Тикси установлен один агрегат. Все проекты начатые в РАО, связанные с ветроэнергетикой переданы компании РусГидро. В конце 2008 года РусГидро начала поиск перспективных площадок для строительства ветряных электростанций.

Предпринимались попытки серийного выпуска ветроэнергетических установок для индивидуальных потребителей, например водоподъемный агрегат «Ромашка».

В последние годы увеличение мощностей происходит в основном за счет маломощных индивидуальных энергосистем, объем реализации которых составляет 250 ветроэнергетических установок (мощностью от 1 кВт до 5 кВт).

С ростом популярности инвестирования средств в ветроэнергетику в мире растет и количество проектов по строительству ветропарков в России. По некоторым данным, озвученным на форуме «Атомэкспо-2012», на середину 2012 года в России существовали следующие проекты ветроэлектростанций суммарной мощностью порядка 10 Гигаватт.

Курганская ВЭС. Один из последних проектов - план строительства самого большого в России на сегодняшний день ветропарка в Курганской области вблизи степей Казахстана. Планируемая мощность ветропарка составляет 50 МВт. На сегодняшний день проводятся необходимые ветроизмерения, а в январе 2012 года было подписано соглашение о создании российско-германского предприятия ООО «Курганская ВЭС». Тем не менее, проектные документы с государственными органами пока не согласованы, а земельный участок под строительство еще не выделен. В пресс-релизах компании сроки введения новой ВЭС в эксплуатацию сознательно не упоминают, помня о рисках ведения бизнеса в России и множества начатых, но так и не реализованных проектов в сфере альтернативной энергетики за последние несколько десятилетий.

Остров Белый. Еще более амбициозный проект в сфере развития ветроэнергетики был в Санкт-Петербурге. С 2007 года говорили о строительстве ветропарка вдоль дамбы общей мощностью по разным данным от 100 до 300 МВт. Предлагалось несколько участков для строительства, среди которых назывался остров Белый, акватория вблизи острова Котлин, побережье Ладожского озера, устье Невы, берег Финского залива. В 2010 году компания «РусГидро» подписала соглашение с губернатором Санкт-Петербурга о намерениях реализации этого крупного проекта. Но уже в следующем 2011 году стало понятно, что согласование выделения земельного участка для строительства ветропарка с городской администрацией является непреодолимым барьером на пути реализации проекта. В итоге не сегодняшний день этот проект застрял на стадии обсуждения наилучшего из возможных мест расположения ветропарка.

Оренбургская, Мурманская, Ульяновская области и Алтайский край. В 2011 году были анонсированы проекты по строительству ветропарков и в других областях России. Компания ООО «Вент Рус» начала обсуждение с правительством Оренбургской области о возможности установки трех ветропарков общей мощностью 150 МВт. В 2009 году там были проведены ветроизмерительные исследования, которые позволили сделать вывод о благоприятных метеорологических условиях для использования энергии ветра. На сегодняшний день реализация проекта находится на стадии переговоров представителей компании с правительством области.

Подобный проект был предложен ООО «Вент Рус» в 2010 году правительству Алтайского края. Тогда планировалось построить два ветропарка в разных районах области мощностью по 50 МВт каждый. Сообщалось, что подготовительные работы и необходимые изменерения уже ведутся. О ходе реализации проекта на сегодняшний день ничего не известно.

В 2011 году был анонсирован еще один крупный проект. На этот раз инициатором выступала структура Росатома «Атомэнергомаш», которая хотела выкупить контрольный пакет акций российской «дочки» голландской компании Windlife Energy, планировавшей строительство ветропарка в Мурманской области общей мощностью 200 МВт. Сделка пока не состоялась, а строительство ветропарка, начало которого анонсировалось на май 2012 года, так и не стартовало.

Другой проект строительства ветропарка планируется в Ульяновской области. О нем стало известно со слов директора компании ВИНДЭК в апреле 2011 года. Мощность планируемого ветропарка - 25 МВт. В прошлом году говорилось, что землеотвод для его строительства уже оформлен, и прошла стадия подготовки технико-экономического обоснования. На сегодняшний день информации о ходе реализации проекта нет, но на сайте правительства Ульяновской области выложен проект региональной программы «Стимулирование экономической активности Ульяновской области на 2012-2017 годы», в котором упоминается  план по строительству ветропарка, но мощностью уже всего 180 кВт. Утвердят ли эту программу, и как будет продвигаться развитие ветроэнергетики в Ульяновской области пока неизвестно.

О своих планах по развитию ветроэнергетики в России в 2011 году сообщал и немецкий концерн Сименс. Несмотря на то, что конкретных проектов нет, концерн рассматривает возможности по строительству ветропарков в Краснодарском и Алтайском краях, Волгоградской и Оренбургской областях. Территории этих регионов были признаны наиболее перспективными для ветроэнергетики. Мощность таких ветропарков планируется быть на уровне 100-150 МВт. В Волгоградской области в проект вовлечены также правительство области и ГК «Ростехнологии». Между тем, никаких новостей о ходе реализации этих проектов нет, зато Сименс подписал соглашение о стратегическом партнерстве с ОАО «Газпром» в целях развития совместных проектов в таких областях, как транспортировка, подземное хранение и использование газа, добыча газа, газового конденсата, нефти, сжиженного природного газа и т.д.

В России есть работающие ветропарки, введенные в эксплуатацию довольно давно. Самый крупный из них - это ветропарк «Куликово» в Калининградской области мощностью 5,1 МВт. Первые ветроустановки были поставлены там в 1998 году, затем в 2002 году администрация Калининградской области совместно с Минэнерго РФ и Министреством экологии и энергетики Дании достроили еще несколько ветроустановок, сделав тем самым Куликовскую ВЭС самым крупным ветропарком в России. Недавно в июне 2012 года было анонсировано намерение модернизировать ветропарк в Калининграде, увеличив его мощность до 20 МВт.

Кроме этого, включены в единую сеть и работают ВЭС Тюпкильды в Башкортостане (мощность 2,2 МВт), Калмыцкая ВЭС (мощность 1 МВт) и Марпосадская ВЭС в республике Чувашия (мощность 0,2 Мвт). Не включены в сеть Анадырская ВЭС в Чукотском автономном округе (мощность 2,5 МВт), Заполярная ВЭС в республике Коми (мощность 1,5 МВт), Никольская ВЭС на о. Беринга в Камчатском крае (мощность 1,2 МВт), Маркинская ВЭС в Ростовской области (мощность 0,3 МВт). Большинство из них были установлены в конце 90-ых годов или начале 2000-ых. Небольшие ветроустановки, в основном обеспечивающие собственные нужды предприятий, расположены также в Мурманской, Ленинградской, Архангельской, Саратовской, Астраханской областях.

Таким образом, не считая мелких частных ветроустановок, общая мощность электростанций, вырабатывающих энергию с помощью ветра составляет около 14 МВт. Каждый из новых проектов в разы больше, чем суммарная мощность ВЭС на сегодняшний день, так что реализация хотя бы одного из них позволит России значительно продвинуться вперед в развитии ветроэнергетики. Однако темпы реализации проектов не позволяют с большим оптимизмом смотреть в будущее ветроэнергетической отрасли в России, по крайней мере в ближайшей перспективе. Серьезными трудностями остаются согласование и приобретение земельных участков под строительство ветропарков и сложности при привлечении инвестиций в отсутствии каких-либо форм государственной поддержки альтернативной энергетики.

Кроме того, как профессионалы отрасли, так и население в России остаются довольно скептически настроены к целесообразности развития ветроэнергетики. Тем, у кого еще есть вопросы об эффективности или экологичности использования энергии ветра, советуем прочитать новую книгу П.П. Безруких и П.П. Безруких (мл.) «Ветроэнергетика. Вымыслы и факты. Ответы на 100 вопросов», подготовленную Институтом устойчивого развития Общественной палаты РФ, Центром экологической политики России и Российской инженерной академией.

ЗАКЛЮЧЕНИЕ

За рубежом нетрадиционная энергетика начала всерьез развиваться после нефтяного кризиса середины 1970-х годов. По данным Международного энергетического агентства, сегодня производство электроэнергии за счет возобновляемых источников оценивается более чем в 200 млрд кВт.ч, или около 2% всей производимой энергии. Значительную ее часть дают ветроэнергетические станции, и роль их стремительно возрастает. Однако в 1960-1980-е годы ВЭС до прибыльности не дотягивали. Развитые страны дотировали отрасль на государственном уровне, как СССР в свое время сельское хозяйство, с той лишь разницей, что у них результат был очень удачным. Сегодня мировая ветроэнергетика вышла на самостоятельную прибыль и существует без каких-либо дотаций, но при активном госрегулировании.

Ведущие европейские компании выпускают серийно ветродвигатели мощностью 660, 850, 1800 и 2000 кВт, предназначенные для работы на энергосеть. Только датская фирма «Vestas Danich Wind Technology» с начала 1980-х годов установила порядка 11 000 ВЭС по всему миру. Несколько лет назад появились ветроустановки мегаваттной мощности с размахом лопастей 90 м и более. По прогнозам фирмы «Боинг», в наступившем десятилетии будут созданы ветроагрегаты мощностью 7 МВт (сегодня самые крупные из них вдвое «слабее»). К 2010 году США довели мощность ветроустановок до 80 000 МВт (около 5% от общей мощности), а в Дании за счет нетрадиционных возобновляемых источников, в том числе ветроэнергетики получают до 20% энергии.

Что касается России, то в настоящее время наша страна имеет ничтожную по сравнению с мировыми лидерами суммарную установленную мощность ВЭС - около 15 МВт (Калининградская область - 5,1 МВт, Воркута - 1,5 МВт, Чукотка - 2,5 МВт, Башкирия - 2,0 МВт, Саратовская область - 0,3 МВт, о-в Беринга - 0,5 МВт, Приморье - 2,0 МВт), что в сумме составляет примерно 0,007% от всех электрогенерирующих мощностей РФ.

Проектируемые Ленинградская (75 МВт) и Балтийская (50 МВт) ВЭС смогли бы повысить вклад ВЭС в общую электрическую мощность России примерно до 0,07%.

С учетом ветроэнергетических тради ций бывшего СССР (более 100 МВт сум марной установленной мощности ВЭС в 1950-х годах) и огромных запасов ветроэнергетических ресурсов, Россия сегодня ведет себя в отношении национальной ветроэнергетики, по мнению зарубежных специалистов, менеджмента и производителей ВЭУ, необъяснимо осторожно и стратегически недальновидно. В настоящее время уже наметилось снижение интереса мировых производителей к России как потенциальному рынку сбыта ВЭУ.

Тормозом развития, внедрения и широкомасштабного использования ветроэнергетики в России является целый ряд причин. Основные из них - отсутствие государственной позиции и, как следствие, неопределенность государственных целей и приоритетов. До сих пор в стране не приняты общегосударственные и региональные программы развития ветроэнергетики и не созданы государственные органы управления на федеральном и региональном уровнях.

Тем не менее, в России в настоящее время есть предпосылки ускоренного развития и крупномасштабного внедрения ВЭС в единую энергетическую систему, обусловленные следующими факторами:

острой необходимостью обновления устаревших и выработавших ресурс энергетических мощностей страны (до 5% в год от суммарных генерирующих мощностей страны, составлявших к 2005 году около 217 ГВт);

необходимостью наращивания существующих электрогенерирующих мощностей России на уровне 5% в год согласно принятой руководством страны стратегии ускоренного развития отечественной экономики (6% в год и более);

высокой технической и экономической конкурентоспособностью современных ВЭС с традиционными технологиями энергопроизводства на основе невозобновляемых видов топлива - органического и ядерного;

высоким уровнем развития ветроэнергетических технологий в мире и возможностями быстрого и эффективного их трансферта и использования в России; богатейшим сухопутным и морским ВЭП во многих регионах России, высоким уровнем его изученности, а также наличием эффективных отечественных методик быстрого и экономичного проведения технико-экономического обоснования ветроэнергетических проектов.

Существенным барьером для широко­ масштабного внедрения ВЭС является необоснованное мнение об их экономической неэффективности, по крайней мере в РФ, с ее запасами органических, ядерных и водных энергоресурсов.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ И ЛИТЕРАТУРЫ

1.      Безруких, П.П. Ветроэнергетика. / П.П. Безруких. - М.: Энергия, 2010. - 320 с.

.        Безруких, П.П. Использование энергии ветра / П.П. Безруких. - М.: Колос, 2008. - 104 с.

.        Безруких, П.П. Ресурсы и эффективность использования возобновляемых источников энергии в России / П.П. Безруких, Ю.Д. Арбузов, Г.А. Борисов и др. / под ред. Безруких П.П. - СПб, 2012. - 135 с.

.        Безруких, П.П. Экономика и возможные масштабы развития возобновляемых источников энергии / П. П. Безруких. - М.: Изд-во института народно-хозяйственного прогнозирования РАН, 2010. - 174 с.

.        Богуславский, Э.И. Условия эффективности и комплексного использования геотермальной солнечной и ветровой энергии / Э.И. Богуславский, В.И. Виссарионов, В.В. Елистратов, М.В. Кузнецов // Международный симпозиум «Топливно-энергетические ресурсы России и др. стран СНГ». - СПб., 2005. - 86 с.

.        Бумаженко, О.В. Ветроэнергетика / Журнал энергосервисной компании «Экологической системы». - 2009. - № 1. - 39 с.

.        Ветроэнергетика. // Сборник статей. - М.: Интерсоларцентр, 2012. - 480 с.

.        Концепция использования ветровой энергии в России. Комитет Российского Союза научных и инженерных общественных организаций по проблемам использования возобновляемых источников энергии. / под ред. П.П. Безруких - М.: Книга-Пента, 2005. - 45 с.

.        Кривцов, В.С. Неисчерпаемая энергия. Книга 2. Ветроэнергетика. / В.С. Кривцов, А. М. Олейников, А. И. Яковлев. - М.: Интерсоларцентр, 2010. - 386 с.

.        Лятхер, В. М. Развитие ветроэнергетики / В.М. Лятхер // Журнал «Малая энергетика». - 2006. - № 1-2 (4-5). - С. 18-38.

.        Макаров, А. А. Электроэнергетика России в период до 2030 года. Контуры желаемого будущего. / А.А. Макаров. - Москва, ИНЭИ РАН, 2007. - 184 с.

.        Новая энергетическая политика России. - М.: Энергоатомиздат, 2005. - 500 с.

.        Прудников, А.Г. Энергия ветра / А.Г. Прудников // Журнал «Вихревая механика перемежающихся сред». - М.: ЦИАМ. - 2006. - № 6. - С. 8 - 19.

.        Соломин, Е.В. Ветроэнергетика для дома и офиса. Ветроэнергетические установки с вертикальной осью вращения мощностью 1…100 кВт для дома и промышленности. / Е. В. Соломин, Ю. В. Грахов, И. М. Кирпичникова, и др. // Материалы V Международной научно-практической конференции «Возобновляемые источники энергии. Ресурсы. Системы энергогенерирования на возобновляемых источниках энергии». - М., 2008. - 237 с.

.        Солоницын, А.А. Второе пришествие ветроэнергетики. / А.А. Солоницын // Выпуск «Изобретатели». - М.: Изд-во МГУ, 2007. - 18 с.
